发动机气缸盖的拆装分解

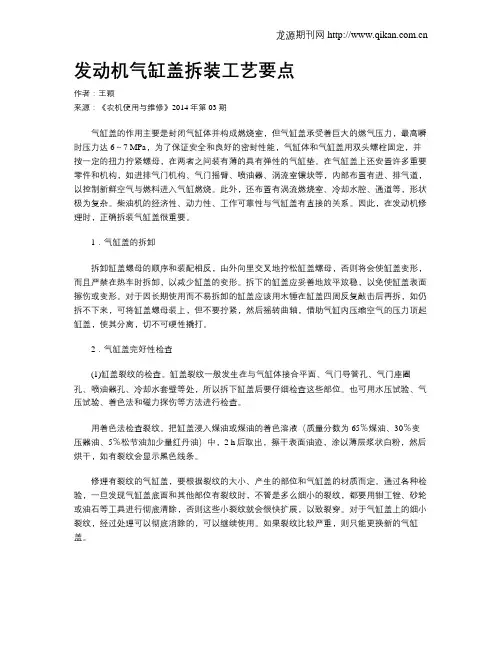

发动机气缸盖拆装工艺要点作者：王颖来源：《农机使用与维修》2014年第03期气缸盖的作用主要是封闭气缸体并构成燃烧室，但气缸盖承受着巨大的燃气压力，最高瞬时压力达6～7 MPa，为了保证安全和良好的密封性能，气缸体和气缸盖用双头螺栓固定，并按一定的扭力拧紧螺母，在两者之间装有薄的具有弹性的气缸垫。

在气缸盖上还安置许多重要零件和机构，如进排气门机构、气门摇臂、喷油器、涡流室镶块等，内部布置有进、排气道，以控制新鲜空气与燃料进入气缸燃烧。

此外，还布置有涡流燃烧室、冷却水腔、通道等，形状极为复杂。

柴油机的经济性、动力性、工作可靠性与气缸盖有直接的关系。

因此，在发动机修理时，正确拆装气缸盖很重要。

1．气缸盖的拆卸拆卸缸盖螺母的顺序和装配相反，由外向里交叉地拧松缸盖螺母，否则将会使缸盖变形，而且严禁在热车时拆卸，以减少缸盖的变形。

拆下的缸盖应妥善地放平放稳，以免使缸盖表面擦伤或变形。

对于因长期使用而不易拆卸的缸盖应该用木锤在缸盖四周反复敲击后再拆，如仍拆不下来，可将缸盖螺母装上，但不要拧紧，然后摇转曲轴，借助气缸内压缩空气的压力顶起缸盖，使其分离，切不可硬性撬打。

2．气缸盖完好性检查(1)缸盖裂纹的检查。

缸盖裂纹一般发生在与气缸体接合平面、气门导管孔、气门座圈孔、喷油器孔、冷却水套壁等处，所以拆下缸盖后要仔细检查这些部位。

也可用水压试验、气压试验、着色法和磁力探伤等方法进行检查。

用着色法检查裂纹。

把缸盖浸入煤油或煤油的着色溶液（质量分数为65％煤油、30％变压器油、5％松节油加少量红丹油）中，2 h后取出，擦干表面油迹，涂以薄层浆状白粉，然后烘干，如有裂纹会显示黑色线条。

修理有裂纹的气缸盖，要根据裂纹的大小、产生的部位和气缸盖的材质而定。

通过各种检验，一旦发现气缸盖底面和其他部位有裂纹时，不管是多么细小的裂纹，都要用钳工锉、砂轮或油石等工具进行彻底清除，否则这些小裂纹就会很快扩展，以致裂穿。

对于气缸盖上的细小裂纹，经过处理可以彻底消除的，可以继续使用。

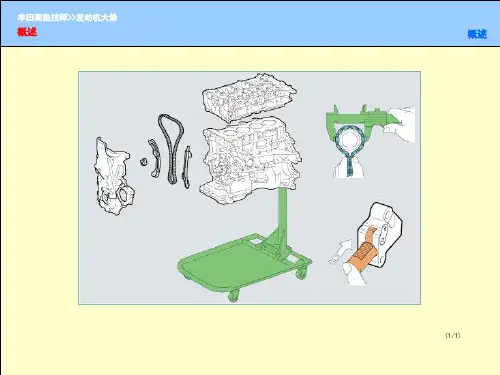

1、拆下气缸盖罩上13个螺栓、密封垫圈，拆下气缸盖罩，拆下凸轮轴轴承盖上的3个衬垫，拆下气缸盖罩衬垫2、 转动曲轴皮带轮，对准正时标记3、拆卸曲轴皮带轮4、拆卸1号链条张紧器总成5、拆下正时链条盖上的19个螺栓，用螺丝刀撬动正时链条盖和气缸盖或气缸体之间 的部位，拆下正时链条盖，拆下3个O 型圈6、拆下3 个螺栓和水泵及其衬垫7、拆卸1号链条张紧器导板8、拆下2个螺栓和1号链条振动阻尼器9、A 、手固定住凸轮轴的六角头部分，并逆时针旋转凸轮轴正时齿轮总成，并松开凸轮轴正时齿轮之间的链条；B 、开时，将链条从凸轮轴正时齿轮总成上松开，并将其放置在凸轮轴正时齿轮总成上；C 、顺时针转动凸轮轴，便其回到原来位置，并拆下正时链条10、拆下曲轴正时链轮11、顺时针转动曲轴90度，以便将机油泵驱动轴链轮的调节孔与机油泵槽对准，将一个直径为3MM 的杆（螺丝刀）将齿轮锁定就位，然后拆下螺母12、拆下螺栓和2号链条张紧器盖板与弹簧13、拆下机油泵驱动轴齿轮和2号链条14、拆卸凸轮轴轴承盖A.按如图1顺序拧松并拆下10个轴承盖螺栓并按正确的顺序摆放。

B. 按如图2顺序拧松并拆下15个轴承盖螺栓并按正确的顺序摆放C. 拆下轴承盖，并按正确的顺序摆放15、拆下1号凸轮轴 16、拆下2号凸轮轴 17、拆下16个气门摇臂，并按正确的顺序摆放 18、拆下2个螺栓，拆下凸轮轴壳 19、.按如图3顺序用10mm 双六角扳手拧松并拆下10个气缸盖螺栓和10个平垫圈，并按正确的顺序摆放20、拆下气缸盖 21、拆下气缸盖衬垫22、拆下油底壳上10个螺栓和2个螺母，拆下2号油底壳23、拆下发动机后油封24、均匀拧松并拆下11个曲轴箱螺栓，拆卸曲轴箱25、拆卸带连杆的活塞总成A. 检查并确认连杆和连杆盖上的装配标记相互对准以确保正确的重新装配B. 拆下连杆盖螺栓，用已拆下的螺栓左右摇动连杆盖并拆下连杆盖和下轴承③ ⑦ ⑨ ⑥ ②① ⑤ ⑩ ⑧ ④ O O O O O① ⑤ ⑨ ⑦ ③O O O O O ② ⑥ ⑩ ⑧ ④ O O O O O 2 8 14 11 5 O O O O O 3 9 15 12 6 O O O O O 1 7 13 10 4C. 从气缸体顶部推出活塞和连杆总成，使轴承、连杆、连杆盖连在一起，按正确的顺序摆放活塞和连杆总成26、拆卸连杆轴承，并按正确的顺序摆放27、拆下活塞环，并按正确的顺序摆放A. 用活塞环扩张器拆下2个压缩环B. 用手拆下油环括片和油环胀圈28、拆卸曲轴A. 按下图顺序拧松并拆下10个主轴承盖螺栓，按正确的顺序摆放。

作业简述气缸盖拆卸与安装流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、准备工作1. 确保车辆稳定放置在水平地面上，并开启危险警示灯，防止其他人员接近。

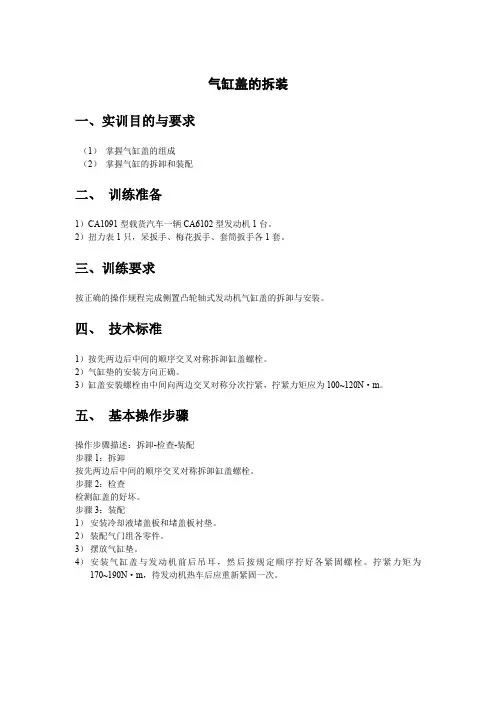

气缸盖的拆装
一、实训目的与要求
（1）掌握气缸盖的组成
（2）掌握气缸的拆卸和装配
二、训练准备
1）CA1091型载货汽车一辆CA6102型发动机1台。

2）扭力表1只，呆扳手、梅花扳手、套筒扳手各1套。

三、训练要求
按正确的操作规程完成侧置凸轮轴式发动机气缸盖的拆卸与安装。

四、技术标准
1）按先两边后中间的顺序交叉对称拆卸缸盖螺栓。

2）气缸垫的安装方向正确。

3）缸盖安装螺栓由中间向两边交叉对称分次拧紧，拧紧力矩应为100~120N·m。

五、基本操作步骤
操作步骤描述：拆卸-检查-装配
步骤1：拆卸
按先两边后中间的顺序交叉对称拆卸缸盖螺栓。

步骤2：检查
检测缸盖的好坏。

步骤3：装配
1）安装冷却液堵盖板和堵盖板衬垫。

2）装配气门组各零件。

3）摆放气缸垫。

4）安装气缸盖与发动机前后吊耳，然后按规定顺序拧好各紧固螺栓。

拧紧力矩为170~190N·m，待发动机热车后应重新紧固一次。

桑塔纳发动机拆装工序正确使用工具拆装错误拆装操作错误拆装操作序号作业图拆装步骤工具注意事项1 拆下发电机2 拆下正时皮带防尘罩3 松开张紧轮，取下正时皮带4 拆下进气道总成5拆下排气道取下密封衬垫6拆下气缸盖罩固定螺母取下气缸盖罩和压条7 取下密封衬垫及内防护罩8 拆下并取出汽缸盖固定螺栓取下汽缸盖拆卸汽缸盖固定螺栓时从两边往中间大对角依次拧松9 取下汽缸垫10 拆下张紧轮11 拆下凸轮轴轴承盖拆卸时先拆1、3、5道，后拆2、4道12 取下凸轮轴13 取出液力挺住磁力棒按顺序摆放，不能对换14 用气门拆装专用工具拆下气门锁片15 取出气门弹簧座一字螺丝刀16 取出气门弹簧一字螺丝刀17取出气门并摆放好气门组零部件曲柄连杆机构拆装工序1 拆下水泵皮带轮和曲轴皮带轮水泵皮带轮曲轴皮带轮2拆下正时皮带防尘罩取下正时皮带3拆下油底壳取下密封衬垫T-10mm对角拆装装配时分2-3次对称拧紧4 拆下飞轮飞轮很重，小心磕碰，落地5 拆下机油泵6 拆下2、3缸（或1、4）连杆盖固定螺母；取下连杆盖；反向敲出活塞连杆敲击连杆时，使用铁锤木柄，敲击连杆固定螺栓7转动曲轴180°用同样的方法拆下1、4（或2、3）缸活塞连杆在工作台上按缸数依次排好活塞连杆连杆、连杆盖配对和朝前标记连杆、连杆盖缸数标记（1缸）8 拆下曲轴正时带轮固定螺栓拆卸方法固定螺栓曲轴正时带轮曲轴正时带轮卡在曲轴上，用一字螺丝刀轻敲可方便取下9 拆下曲轴前端盖10 拆下曲轴后端盖11拆下曲轴轴承盖曲轴轴承盖取下止推片（在最中间一道轴承盖侧面）拆时从两边往中间，装配时从中间往两边，分多次逐渐拧紧，同时保证曲轴旋转自如。

曲轴轴承盖装配时注意数字顺序，注意数字朝向，可看止口。

（上下止口对止口）止推片装配时，有槽的面朝外。

12 取下曲轴小心轻拿轻放，小心磕碰，跌落活塞的安装方法用木柄敲击，活塞环夹紧工具使用时注意上下方向。

实训项目7 发动机的拆卸和分解一、资讯1）发动机缸盖、主轴承、连杆轴承、飞轮连接螺栓的拧紧力矩（N﹒m）2）气缸盖螺栓的拆装顺序拆：第一步：分二到三次以两边向中间交叉对称的顺序拆卸气缸盖螺栓第一次：用扭力扳手和专用套筒，以两边向中间交叉对称的顺序拧松气缸盖各螺栓。

1、2、 (10)第二次：用快速摇摆和专用套筒，同样顺序拧出气缸盖各螺栓。

1、2、 (10)装：按规定力矩分三到四次以中间向两边交叉对称的顺序拧紧气缸盖螺栓第一次：用快速摇摆和专用套筒，以中间向两边交叉对称的顺序拧紧气缸盖各螺栓。

1、2、 (10)第二次：用扭力扳手和专用套筒，以40N.M的力矩以同样顺序拧紧气缸盖各螺栓。

1、2、3……10 用红丹油在螺栓尾部做上标记。

第三次：用扭力扳手和专用套筒，以同样顺序将气缸盖各螺栓再拧过180度。

1、2、 (10)3）曲轴轴承盖的拆装顺序拆：拆卸曲轴主轴承盖螺栓的顺序是：两边到中间（均匀拆卸，可分三次）。

不能一次松到位。

必须分几次从两边到中间逐步拧松各螺栓。

拆下的物件要好好保存，方便再次安装。

装：曲轴主轴承盖螺栓的拧紧从中间向两边接次序拧紧，拧紧分三次进行。

第一次的拧紧力矩为50N.M，第二次为80±6N.M，第三次转角60度±5度，最终的拧紧力矩可达170N.M。

4）拆装发动机时有哪几个部件需要做标记？活塞顶部标注发动机方向、曲轴轴承盖顺序标记、凸轮轴轴承盖顺序标记、正时齿轮正时标记、连杆及连杆轴承盖标记二、决策1．每6人一组，每组选出一名负责人，负责人对小组任务进行分配。

组员按负责人要求完成相关任务内容，并将自己所在小组及个人任务内容填入表中。

2．每一小组安排2名学生并编号，在实训过程中严格站位职责。

1号站位职责：严格按规范拆装活塞连杆组，正确使用工具。

2号站位职责：准备实训并接收或传递1号站位拆装过程中的将零部件或工具规范摆放。

打分安排：1队给第2团队打分，2队给第3团队打分，3团队给4团队打分，4团队给第1团队打分。

一、实习目的通过本次实习，使我对汽车发动机气缸盖的拆装过程有一个全面的了解，掌握气缸盖拆装的步骤、注意事项及常用工具的使用方法，提高自己的动手能力和实际操作技能。

二、实习时间2022年X月X日三、实习地点汽车维修实训室四、实习内容1. 气缸盖的结构及作用气缸盖是汽车发动机的重要组成部分，它位于气缸顶部，与气缸体、活塞、连杆等部件共同组成燃烧室。

气缸盖的主要作用是密封燃烧室，保证燃烧过程的顺利进行，同时起到冷却水套、机油道等通道的作用。

2. 气缸盖拆装步骤（1）准备工作：准备好拆装气缸盖所需的工具，如扳手、螺丝刀、气缸盖专用扳手等。

（2）拆卸气缸盖螺栓：首先，松开气缸盖螺栓，注意拆卸顺序，从中间向两侧逐步拆卸。

（3）拆卸气缸盖：在松开所有螺栓后，轻轻将气缸盖从气缸体上取下。

注意在取下气缸盖的过程中，要避免碰撞到气缸体，以免损坏。

（4）检查气缸盖：取下气缸盖后，检查气缸盖平面度、密封垫等部件是否有磨损、变形等情况。

（5）拆卸气缸盖内部部件：根据实际情况，拆卸气缸盖内部部件，如气门、气门弹簧、气门导管等。

（6）清洗气缸盖：将气缸盖放入清洗液中，进行清洗。

（7）组装气缸盖：按照拆卸的相反顺序，将气缸盖内部部件组装好。

（8）安装气缸盖：将气缸盖安装到气缸体上，拧紧螺栓，注意拧紧力矩。

（9）检查气缸盖密封性：安装完成后，检查气缸盖密封性，确保无泄漏。

五、实习心得1. 通过本次实习，我深刻了解了气缸盖在发动机中的作用，掌握了气缸盖拆装的步骤和注意事项。

2. 在拆装过程中，我学会了使用各种工具，提高了自己的动手能力。

3. 在实习过程中，我明白了团队合作的重要性，与同学们互相帮助，共同完成了实习任务。

4. 本次实习让我对汽车维修工作有了更深入的了解，为今后从事相关工作打下了基础。

六、建议1. 在实习过程中，教师应加强对学生的指导，确保学生掌握正确的拆装方法和步骤。

2. 增加实习时间，让学生有更多机会实际操作，提高动手能力。

气缸盖的拆卸方法
嘿，你知道气缸盖咋拆不？那咱就来说说气缸盖的拆卸方法。

先把发动机冷却下来，这就好比你刚跑完步不能马上冲凉水澡一样，得等发动机冷静冷静。

然后呢，拆掉各种管路和电线，这就像是给发动机松绑，让它能更轻松地被“大卸八块”。

接着，松开气缸盖螺栓，这可不能乱松，得按顺序来，不然就像乱解扣子一样，会出问题的。

最后，小心地把气缸盖抬下来，哇塞，这可不能毛手毛脚的，得像对待宝贝一样。

在这个过程中，安全性那是超级重要的。

你想想，要是不小心弄伤了自己或者把发动机搞坏了，那可咋办？所以一定要小心谨慎，戴上手套、护目镜啥的。

稳定性也不能忽视，拆的时候要稳稳当当的，别摇摇晃晃的，不然零件掉了可就麻烦了。

那这气缸盖拆卸有啥应用场景呢？比如说发动机大修的时候，或者检查气缸内部的问题。

优势嘛，就是能让你更深入地了解发动机的内部结构，找到问题所在，就像医生给病人做手术一样，能把病根给挖出来。

我给你讲个实际案例哈。

有一次，一辆车老是动力不足，后来一检查，发现是气缸盖密封不严。

把气缸盖拆下来一看，果然有问题。

修好之后，那车开起来就跟新的一样。

你说神奇不神奇？
所以啊，气缸盖的拆卸方法可得掌握好，这能让你在遇到发动机问题的时候不抓瞎。

安全第一，小心操作，就能让你的爱车重新焕发生机。
