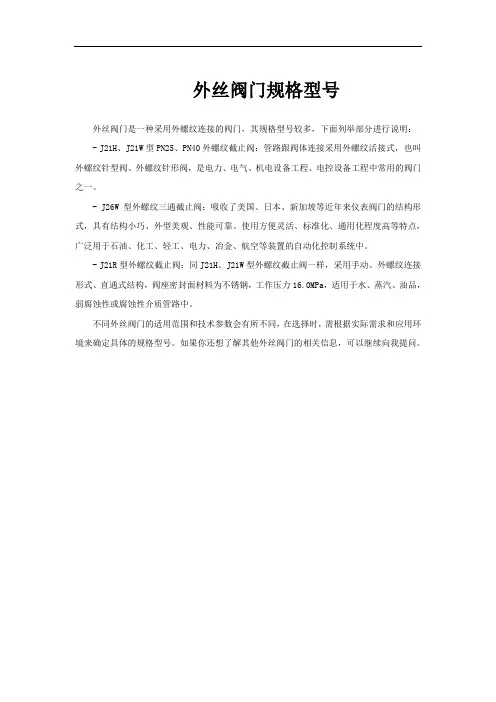

阀门规格及其型号

外丝阀门规格型号
外丝阀门是一种采用外螺纹连接的阀门，其规格型号较多，下面列举部分进行说明：- J21H、J21W型PN25、PN40外螺纹截止阀：管路跟阀体连接采用外螺纹活接式，也叫外螺纹针型阀、外螺纹针形阀，是电力、电气、机电设备工程、电控设备工程中常用的阀门之一。

- J26W型外螺纹三通截止阀：吸收了美国、日本、新加坡等近年来仪表阀门的结构形式，具有结构小巧、外型美观、性能可靠、使用方便灵活、标准化、通用化程度高等特点，广泛用于石油、化工、轻工、电力、冶金、航空等装置的自动化控制系统中。

- J21R型外螺纹截止阀：同J21H、J21W型外螺纹截止阀一样，采用手动、外螺纹连接形式、直通式结构，阀座密封面材料为不锈钢，工作压力16.0MPa，适用于水、蒸汽、油品，弱腐蚀性或腐蚀性介质管路中。

不同外丝阀门的适用范围和技术参数会有所不同，在选择时，需根据实际需求和应用环境来确定具体的规格型号。

如果你还想了解其他外丝阀门的相关信息，可以继续向我提问。

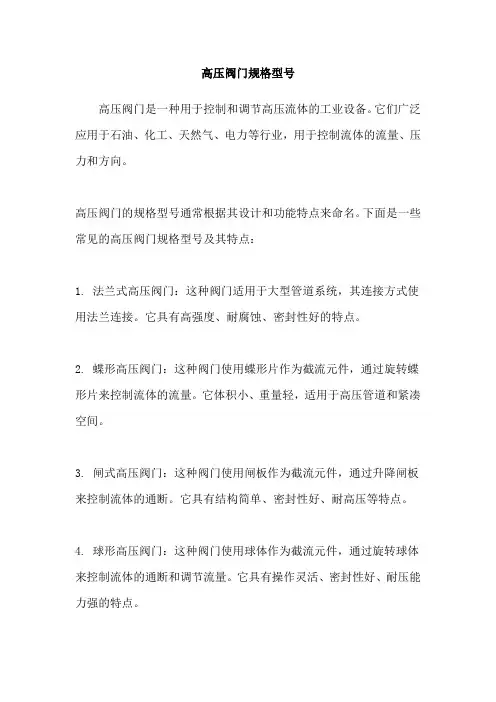

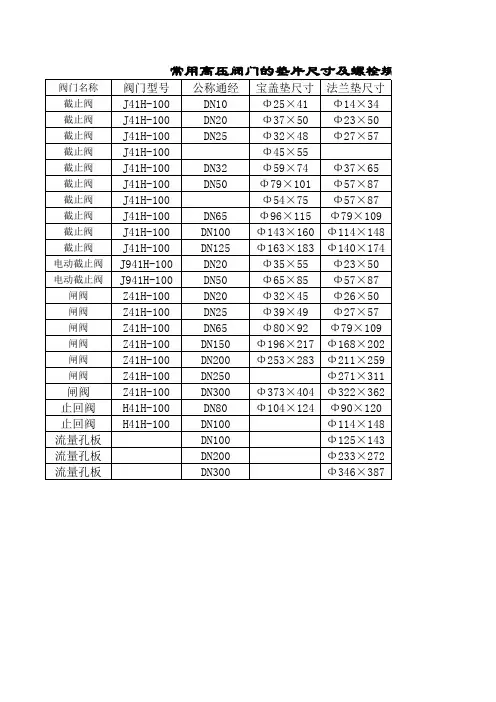

高压阀门规格型号
高压阀门是一种用于控制和调节高压流体的工业设备。

它们广泛应用于石油、化工、天然气、电力等行业，用于控制流体的流量、压力和方向。

高压阀门的规格型号通常根据其设计和功能特点来命名。

下面是一些常见的高压阀门规格型号及其特点：
1. 法兰式高压阀门：这种阀门适用于大型管道系统，其连接方式使用法兰连接。

它具有高强度、耐腐蚀、密封性好的特点。

2. 蝶形高压阀门：这种阀门使用蝶形片作为截流元件，通过旋转蝶形片来控制流体的流量。

它体积小、重量轻，适用于高压管道和紧凑空间。

3. 闸式高压阀门：这种阀门使用闸板作为截流元件，通过升降闸板来控制流体的通断。

它具有结构简单、密封性好、耐高压等特点。

4. 球形高压阀门：这种阀门使用球体作为截流元件，通过旋转球体来控制流体的通断和调节流量。

它具有操作灵活、密封性好、耐压能力强的特点。

5. 锥形高压阀门：这种阀门使用锥形阀芯作为截流元件，通过阀芯的升降来控制流体的通断。

它适用于高温高压工况，具有良好的耐磨性和密封性。

需要注意的是，高压阀门的规格型号还包括阀门的口径、材质、工作压力等参数。

选用适合的规格型号阀门对于管道系统的正常运行和安全性非常重要，因此在选择和安装高压阀门时需要仔细考虑工况要求和阀门性能。

阀门规格型号编制及表示方法为了便于认识选用，每种阀门都有一个特定的型号，以说明阀门的类别、驱动方式、连接方式、结构形式、密封面和衬里材料、公称压力及阀体材料等。

阀门的型号由七个单元组成，按下列顺序编制。

一、阀门类型代号阀门类型代号如表2-2所示。

二、传动方式代号传动方式代号如表2-3所示。

安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示。

对于气动或液动机构操作的阀门:常开式用6K, 7K表示，常闭式用6B, 7B表示，防爆电动装置的阀门用9B表示。

三、连接型式代号连接型代号如表2-4所示。

四、单元:结构型式代号阀门结构型式用阿拉伯数字表示，不同类型阀门结构形式代号如下:(1)闸阀结构形式代号(表2-5)。

(2)截止阀、节流阀和柱塞阀结构形式代号(表2-6)。

(3)球阀结构形式代号(表2-7)。

(4)蝶阀结构形式代号(表2-8)。

(5)隔膜阀结构形式代号(表2-9)。

(6)旋塞阀结构形式代号(表2-10)。

(7)止回阀结构形式代号(表2-11)。

(8)安全阀结构形式代号(表2-12)。

(9)减压阀结构形式代号(表2-13)。

(10)蒸汽疏水阀结构形式代号(表2-14)。

(11)排污阀结构形式代号(表2-15)五、密封副材料代号密封副材料代号如表2-16所示。

当密封副的密封面材料不同时，以硬度低的材料代号表示。

六、公称压力公称压力数值用阿拉伯数字直接表示.它是MPa的10倍。

七、阀体材料代号阀体材料代号如表2-17所示。

对于PN ≤1.6MPa的碳铸铁阀门或PN> 2.5MPa的碳钢阀门则略去本单元。

例:Z41 H-16阀门的含义:Z—闸阀;驱动方式:手动;4—法兰连接;1—明杆楔式单闸阀;H —密封圈或衬里为不锈钢;16一一公称压力1.6MPa;阀体材料:碳铸铁阀门。

阀门及管件的规格型号及表示方法一、阀门型号的表示方法
标准规定阀门的规格型号由7个单元组成,各单元意义如下：
如：D343X-16C-200表示阀门是蝶阀、传动型式是蜗轮传动、连接形式法兰连接、内部结构斜板式、密封面为橡胶、公称压力1.6MPa、阀体材料为碳钢、公称通径200mm。

二、管件的种类和代号
三、管件的壁厚分级表单位：mm
如90E（L）DN150Sch40304表示90度长半径弯头、公称通径150、壁厚7.11材料304的不锈钢弯头
四、法兰的规程型号及表示方法1法兰类型及密封面
2、类型及代号
3、法兰密封面
法兰密封面包括突面、凹面/凸面、榫面/槽面、全平面、环连接面
4、法兰的标记及示例
以上法兰标准是参照HG20592-2009编制，申报法兰时要提供以下条件：1、标准编号2、法兰类型或类型代号3、法兰密封面代号4、公称尺寸DN、公称压力PN5、材料牌号。

球墨铸铁闸阀规格型号球墨铸铁闸阀是一种常见的工业阀门，广泛应用于石油、化工、冶金、电力等行业。

它具有耐腐蚀、耐高温、耐高压的特点，能够在各种恶劣环境下正常工作。

球墨铸铁闸阀的规格型号有很多种，下面将介绍一些常见的规格型号及其特点。

1. Z45X-10Q球墨铸铁闸阀：该型号的球墨铸铁闸阀适用于水、蒸汽、油品等介质的管道上，其公称压力为1.0MPa，适用温度范围为-20℃至150℃。

该型号的球墨铸铁闸阀采用弹性座封装置，具有良好的密封性能和耐高压能力。

它的主要特点是结构简单、体积小、重量轻、操作灵活方便。

2. Z45X-16Q球墨铸铁闸阀：该型号的球墨铸铁闸阀适用于石油、天然气、化工等行业的管道上，其公称压力为 1.6MPa，适用温度范围为-29℃至425℃。

该型号的球墨铸铁闸阀采用弹性座封装置和双向密封结构，具有良好的密封性能和耐高温能力。

它的主要特点是结构紧凑、操作灵活、使用寿命长。

3. Z45X-25Q球墨铸铁闸阀：该型号的球墨铸铁闸阀适用于化工、冶金、电力等行业的管道上，其公称压力为2.5MPa，适用温度范围为-29℃至550℃。

该型号的球墨铸铁闸阀采用弹性座封装置和硬质合金密封面，具有良好的密封性能和耐高温、耐腐蚀能力。

它的主要特点是结构合理、操作方便、使用寿命长。

4. Z45X-40Q球墨铸铁闸阀：该型号的球墨铸铁闸阀适用于石油、天然气、化工等行业的管道上，其公称压力为 4.0MPa，适用温度范围为-29℃至550℃。

该型号的球墨铸铁闸阀采用弹性座封装置和硬质合金密封面，具有良好的密封性能和耐高温、耐腐蚀能力。

它的主要特点是结构紧凑、操作方便、使用寿命长。

5. Z45X-64Q球墨铸铁闸阀：该型号的球墨铸铁闸阀适用于石油、天然气、化工等行业的管道上，其公称压力为 6.4MPa，适用温度范围为-29℃至550℃。

该型号的球墨铸铁闸阀采用弹性座封装置和硬质合金密封面，具有良好的密封性能和耐高温、耐腐蚀能力。

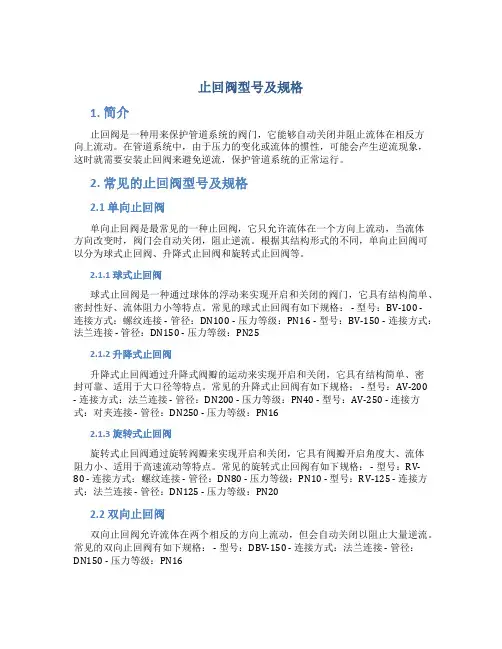

止回阀型号及规格1. 简介止回阀是一种用来保护管道系统的阀门，它能够自动关闭并阻止流体在相反方向上流动。

在管道系统中，由于压力的变化或流体的惯性，可能会产生逆流现象，这时就需要安装止回阀来避免逆流，保护管道系统的正常运行。

2. 常见的止回阀型号及规格2.1 单向止回阀单向止回阀是最常见的一种止回阀，它只允许流体在一个方向上流动，当流体方向改变时，阀门会自动关闭，阻止逆流。

根据其结构形式的不同，单向止回阀可以分为球式止回阀、升降式止回阀和旋转式止回阀等。

2.1.1 球式止回阀球式止回阀是一种通过球体的浮动来实现开启和关闭的阀门，它具有结构简单、密封性好、流体阻力小等特点。

常见的球式止回阀有如下规格： - 型号：BV-100 -连接方式：螺纹连接 - 管径：DN100 - 压力等级：PN16 - 型号：BV-150 - 连接方式：法兰连接 - 管径：DN150 - 压力等级：PN252.1.2 升降式止回阀升降式止回阀通过升降式阀瓣的运动来实现开启和关闭，它具有结构简单、密封可靠、适用于大口径等特点。

常见的升降式止回阀有如下规格： - 型号：AV-200 - 连接方式：法兰连接 - 管径：DN200 - 压力等级：PN40 - 型号：AV-250 - 连接方式：对夹连接 - 管径：DN250 - 压力等级：PN162.1.3 旋转式止回阀旋转式止回阀通过旋转阀瓣来实现开启和关闭，它具有阀瓣开启角度大、流体阻力小、适用于高速流动等特点。

常见的旋转式止回阀有如下规格： - 型号：RV-80 - 连接方式：螺纹连接 - 管径：DN80 - 压力等级：PN10 - 型号：RV-125 - 连接方式：法兰连接 - 管径：DN125 - 压力等级：PN202.2 双向止回阀双向止回阀允许流体在两个相反的方向上流动，但会自动关闭以阻止大量逆流。

常见的双向止回阀有如下规格： - 型号：DBV-150 - 连接方式：法兰连接 - 管径：DN150 - 压力等级：PN163. 常用材料止回阀的材料选择直接影响其使用寿命和可靠性。

50 243 64 灿180 200 I1.O 4-14 125 4-1S 125 4-18 65 21/2 4& 70 ?21 180 200 130 4-U145 4-1S 145 4-18 80 3 46 83 M6180 200 150 4*18 1.60 8-1S 16D 8-18 100 452 105 387 180 200 170 4r-18 1.80 8-18 180 8-18 (2) 56 11.5 411 180 2∞迎8-18 210 8-18 210 8-18150 200 68S660137164447S72270270280280,2252808-188-18240尊58-228-2224f1.2更8-2212-22250 1.Q 68 206 646 270 280 335 12-18 350 12-22 355 1226 300 1278 230 738 380 420 355 12-22 400 12-22 410 12-26 320 14 78 248 7d1. 380 420 445 12-22 460 16-22470 16-24的O450 161.S10211428?320877P384504SO4704m例55016-2216-225155651&2620-265255SS16-3020-30500 20 127 343 的3 480 490 600 20-22 620 20-26 65. 20-33 600 24 154 413 1131 480 490 405 20-26 725 20-30 77D 20-36 700 28 165 4-78 147& &40 &60 310 24-26 840 24-30 840 24-3& 8C0 32190 525 1533 6却660 320 24-30 950 24-33 950 24-39 POO 36 203 585 1655 750 860 1020 24-30 10iθ28-33 1050 28-39 1.OOC 40 216 &40 1765B50 900 1120 28-30 I1.M 28-36 11.70 28-42 1.200 48 1995850 河口1340 32-33 1380 32-39 13?0 32-481.40T 56 231.O IOQQ 925 1540 3S-36 1590153(5-42ιπι' 3O-4S1600 64 318 1030 2595 I(XX) 925 1760 +0-36 1820 1820 40-56 1800 72 356 1140 2810 HOT 980 1970 4A-3Q2021 444S 犯口A4-56 200C 80 406 1250 31.AC Hf1.O 980 2180 48-42 2230 *8-48 2230处62三、产品尺寸五、产品尺寸橡胶接头规格尺寸公不尔彳主 端部外径中央至一面 CentertoEnd中央.宝山心 Centertocenter芍面至维面 BacktoFaceNomina1. DiameterDNNPS15 1/2 NQ3MoutsideD1.iamietera1.Beve1.A 系列 b^∙"j11SeriesAB21.3 IBN&专 N5450头45°E1.bOA长半径1.ong Radius16 -IO 长半径1.ong Radius38 30 300头日EX>例力"ΓI'Short RadIius长半径1.ong Radius 76 76rfon1uuT6. 18O a E1.t>DW长半夜 /A 壬三Short 手? RadiusUJ1.ong •49 51K 短半径£案列.Shctr1.RadiusN5 1 337 32 Z2 36N5 76 51 &G 41 32 1.1/4 42.4 3B 25 日B 32 ©5 64 70 52 40 1.1/2 46.3 45 29 5736 114 76 S3 6250 2 G-0.3 57 35 7651 152 10N 106 ei65 2.1/276.1(73)7644 gs Gd 190 127 132 1DOeo3B825111476NNg152n&gt12190 3.1/2 101.6 - 57 12369 267 176 194 140 100 4 1143 ιos G4******* SO5 203 210 75g125 5 1397 133 79 190127 3s1. 254 262 197 1&0 6 1683 150 96 220152 457 305 313 257200 3 219.I1.Z19-1Z7 305203 610 406 414 313250 10 273V 273 159 3B1254 762 &O8 51B 3-911 300 12 323分325 1O457305 914 GIO 619 4.G.7 3&0 ∣4 S556 377 222 533S&G ©fi7 711 711 533400 16 a口行K 4Z& 254 161口406 1219 813 013 m□450 1e 457_2 47S zee 6BG457f1372 ?14 914 666500 20 50BQ 529 3-18 76250B ■15241016 1016 762 5&0 2255D - 343 838559 1S76 HIS ■111S S&B€0024 610 630 381 914610 1829 1219 1219 914 S&0 26 &&O - 4O& 991&60 19-82 1320700 20 711 72043S 10-67711 2134 1422 •750 30 762 - 470 11143762 2266 1524 - - 800 32 813 820 502 1219313 2438 1626 - - 850 34 864 - 533 1295864 2590 1728 - - 900 36 914 920 5€51372914 2744 1B28 -g5∙38 ■5- SOO 1I44S9G5 2896 1930 - - 1000 4□-1O1G 1020 S32 15241016 3D4B 2032 - - 10&D 42 io£7 - £60 16001067 3200 2134 - .・1100 44 1118 1120 696 16761118 3352 223611&0 46 1168 - 727 17531168 3406 23361ZOO48 IZZO 1220 759 1S291IZ19,3&5S 2440水泵设备减震器,水泵减震垫型水泵阻尼弹蓄减震器ZIApumpdainpingspringdamper以F图片由淞江集团找术部工程师提供!ZTA-12 120 钝168 75 5.4 60 767590 10 10 ZTA-1B 180 115 218 9.5 14 6G 767590 10 10 ZTA-25 250 153 28812.5 I? 60767590 10 10 2TA-40 400 2513 22 3 60767590 10 10ZIA-55 550 336680 30 21.6 707675 90 10 10 ZTA-80 800 545 1050 41 28.7 105 103 WO 120 12 10 ZTA-120 1200 1560 44 31 110 103 WO 19.12 10 ZTA-16C 1600 1150 2180 63 33 110 103 100 120 12 10ZIA-240 2r1600 3100 85 35.6 110 103 100 1O14 10ZTA-320 32CQ 2150 QQ 127 70 130 140 135 165 14 14 ZTA-460 4800 2950 5750 175 77 130 t40 135 165 14 14 ZTA-640 6400 4170 6300 1&0 125 130 140 135 165 14 14 ZTA-820 H 5300 10550 Z30 14Q 150 205 1?2 240 U 16 ZTA-IDOOInnn6050 12500 420170 150 205 1?2 240 16 14 ZTA-12B012000 8300 15600 560195 15Q 205192 240 16 16ZTA-150015000 8500 19500 600 220 150 205 192 240 16 1dZTA-200020000 10000 28000 800 290 150 205 1?2 240 1616 ZfA-270010000 6050 12500 1000 370 160 320 192 240 20/ZTA,350012800 S300 16500 1200 430 160 320 192 240 20/ ZTA-4A0015000 8500 1^500 600 220 160 320 192 2dQ 20/。

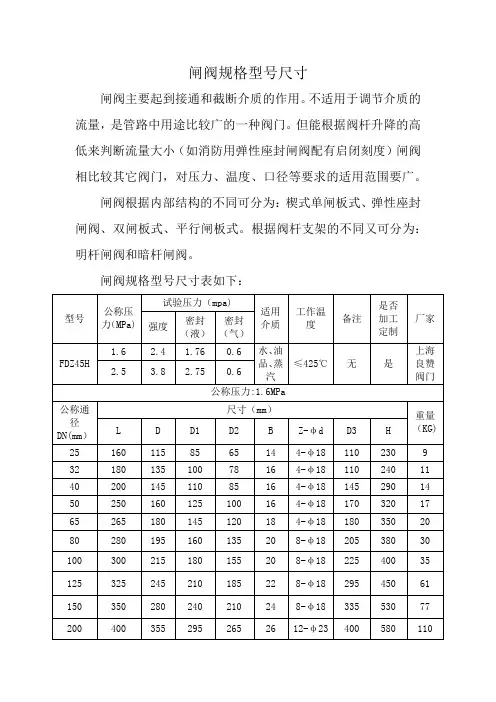

闸阀规格型号尺寸闸阀主要起到接通和截断介质的作用。

不适用于调节介质的流量，是管路中用途比较广的一种阀门。

但能根据阀杆升降的高低来判断流量大小（如消防用弹性座封闸阀配有启闭刻度）闸阀相比较其它阀门，对压力、温度、口径等要求的适用范围要广。

闸阀根据内部结构的不同可分为：楔式单闸板式、弹性座封闸阀、双闸板式、平行闸板式。

根据阀杆支架的不同又可分为：明杆闸阀和暗杆闸阀。

闸阀规格型号尺寸表如下：几种不同结构闸阀的性能对比：1、楔式单闸板闸阀：a结构较弹性闸板阀简单密封性能不如弹性闸板阀或双闸板阀好。

b较高温度下，适用于易结焦的高温介质。

2、弹性闸板闸阀高温时：a楔式单闸板阀的特殊形式。

与楔式闸阀比较。

密封性能好，闸板受热后不易被卡住；并适用于开关频繁的部位。

b适用于蒸汽、高温油品及油气介质。

c不适用于易结焦的介质。

3、双闸板闸阀当密封面的倾斜角度和阀座配合不十分准确时：a密封性能较楔式闸阀好。

仍具有较好的密封性能。

将球面顶心底部的金属垫更换后即可使用。

b闸板密封面磨损后。

一般不用堆焊和研磨密封面，这是单闸板和弹性闸板不具备的优点。

并适用于开关频繁的部位。

c适用于蒸汽、高温油品及油气介质。

d不适用于易结焦的介质。

4、平行式闸阀a密封性能较其它形式的闸阀要差。

b适用于温度和压力较低的介质。

c闸板及阀座的密封面的加工及检修比其他形式的闸阀简单。

明杆闸阀和暗杆闸阀的区别：明杆闸阀的传动螺纹在阀杆支架顶部，闸阀是通过阀杆的上下升降传动闸板的启闭。

因此可通过阀杆的位置判断闸板的启闭位置，而传动螺纹也便于日常润滑维护，同时不受流体腐蚀，缺点是对安装空间的要求比拟大。

节省了阀杆支架的空间，暗杆闸阀的传动螺纹在阀体内部。

因此整阀高度减小。

对需要明确启闭位置的可在阀盖上方装置启闭刻度，适用于底下阴沟（如地下暗杆闸阀）管沟等空间狭小的地方，或者粉尘含量大的场所。

国标闸阀标准尺寸表
国标闸阀标准尺寸通常根据管道的规格和用途进行分类，以下是一些常见的国标闸阀标准尺寸：
1. DN100：阀门口径为100mm，通常用于管道直径为100mm至150mm的场合。

2. DN150：阀门口径为150mm，通常用于管道直径为150mm至200mm的场合。

3. DN200：阀门口径为200mm，通常用于管道直径为200mm至300mm的场合。

4. DN300：阀门口径为300mm，通常用于管道直径为300mm至400mm的场合。

5. DN400：阀门口径为400mm，通常用于管道直径为400mm至500mm的场合。

6. DN500：阀门口径为500mm，通常用于管道直径为500mm至600mm的场合。

7. DN600：阀门口径为600mm，通常用于管道直径为600mm至800mm的场合。

以上仅为国标闸阀标准尺寸中的一部分，实际上还有许多其他规格和用途的闸阀，具体可查阅相关标准或咨询专业人士。

铸铁闸阀规格型号铸铁闸阀是一种常用的工业阀门，广泛应用于石油、化工、冶金、电力、自来水以及污水处理等领域。

下面我将介绍一些常见的铸铁闸阀规格型号，供大家参考。

1. Z45X-10C铸铁闸阀：该型号铸铁闸阀采用铸铁材质制造，额定压力为1.0MPa，适用于介质温度在0℃-80℃之间的管道系统。

它具有重量轻、结构简单、密封性能好等特点，广泛应用于自来水、工业供水等领域。

2. Z41H-16C铸铁闸阀：该型号的铸铁闸阀适用于16K压力等级的管道系统，最大工作温度为120℃。

它采用铸铁球墨铸造制造，具有耐高温、耐腐蚀、不易磨损等特点，在化工、石油、电力等行业得到广泛应用。

3. Z44T-16C铸铁闸阀：该型号闸阀适用于16K压力等级的管道系统，与其他铸铁闸阀相比，它采用了特殊材质制造，具有更好的耐腐蚀性能。

它适用于酸性、碱性等腐蚀性介质的管道系统，常见于化工、冶金、环保等领域。

4. Z45T-25Y铸铁闸阀：该型号闸阀适用于25K压力等级的管道系统，采用流体力学性能优化设计，具有较小的流阻损失，使其在高流量条件下具有更好的性能。

它常被用于大型工业管道系统，如电厂循环水系统、石油管道等。

5. Z11H-16P铸铁闸阀：该型号闸阀是一种带有减压装置的铸铁闸阀，适用于16K压力等级的管道系统。

它具有自动减压功能，能够在管道系统中稳定控制介质的压力，广泛应用于石油、化工、冶金等行业。

总结起来，铸铁闸阀的规格型号主要包括材质、压力等级、工作温度等指标。

通过选择合适的规格型号，可以满足不同管道系统的需求，并确保阀门的稳定运行和可靠性。

以上介绍的仅是部分铸铁闸阀规格型号，市场上还有许多其他型号可供选择。

在购买时，应根据实际使用要求和介质特性选择合适的铸铁闸阀。

球墨铸铁闸阀规格型号球墨铸铁闸阀是一种使用球墨铸铁材质制作的阀门，该阀门广泛应用于各个工业领域，特别是在液体、气体和蒸汽系统中具有卓越的性能和可靠性。

下面将介绍球墨铸铁闸阀的规格型号，并详细说明其特点和应用。

一、球墨铸铁闸阀规格球墨铸铁闸阀根据不同的参数和要求，有各种规格型号可供选择。

以下是一些常见的规格：1.闸阀尺寸：球墨铸铁闸阀的尺寸范围广泛，通常从DN40到DN1200不等，适用于不同管道直径的安装要求。

2.阀门压力级别：球墨铸铁闸阀的压力级别通常为PN10、PN16、PN25和PN40等。

不同级别的选择取决于系统的工作压力和温度条件。

3.阀门连接方式：球墨铸铁闸阀的连接方式有法兰连接和螺纹连接两种。

法兰连接适用于大口径和高压力级别的阀门，而螺纹连接适用于小口径和低压力级别的阀门。

4.阀门材质：球墨铸铁闸阀的主要材质是球墨铸铁，该材质具有良好的耐腐蚀性能和高强度，适用于各种介质和工作条件。

5.阀门密封结构：球墨铸铁闸阀的密封结构通常有弹性密封和金属密封两种。

弹性密封采用橡胶或聚四氟乙烯材质，适用于一般工况和低温介质；金属密封采用不锈钢或铜材质，适用于高温和高压力的介质。

二、球墨铸铁闸阀特点1.耐用可靠：球墨铸铁材质具有良好的耐腐蚀性和高强度，能够适应各种工况和介质，保证阀门的长期使用和可靠性。

2.低压损失：球墨铸铁闸阀的流道设计合理，阀门压降小，能够降低输送介质的压力损失，提高系统的工作效率。

3.开关方便：球墨铸铁闸阀采用摆动闸板设计，开关灵活，操作轻便，能够迅速关闭或打开阀门，实现流体的控制和调节。

4.密封性能好：球墨铸铁闸阀的密封结构采用优质的密封材料和先进的制造工艺，具有良好的密封性能，能够有效防止泄漏和外泄。

5.适用范围广：球墨铸铁闸阀适用于液体、气体和蒸汽等各种介质的控制和调节，广泛应用于石油化工、水处理、能源、冶金、建筑和制药等行业。

三、球墨铸铁闸阀应用球墨铸铁闸阀在各个工业领域都有广泛的应用，主要包括以下方面：1.石油化工行业：球墨铸铁闸阀用于石油、天然气、化工原料和产品的输送和控制，在反应器、提炼塔、蒸馏塔和储罐等设备上起到关键的控制作用。
