各个污水处理构筑物去除率

3 污水处理构筑物的计算3.1细格栅3.1.1设计说明格栅系由一组平行的金属栅条或筛网制成，安装在污水渠道上、泵房集水井的进口处或污水厂的端部，用以截留较大的悬浮物或漂浮物，如纤维、碎皮、毛发、果皮、蔬菜、塑料制品等。

以减轻后续处理构筑物的处理负荷，并保证其正常运行。

格栅的进出水水质见表3-1所示。

表3-1 格栅进出水水质水质指标BOD5COD SS进水6400130002000去除率0010％出水64001300018003.1.2设计计算本工艺采用矩形断面调节池前细格栅一道，采用机械清渣。

（1）栅前水深的确定Q=2ℎ2v1式中，Q——设计流量，设计中取为0.0289m3/s；h——栅前水深，m；v1——栅前渠道水流流速，设计中取为0.6m/s。

h=√Q1=√0.0289=0.16(m)（2）细格栅的栅条间隙数n=Q√sinαbℎv式中，n——格栅栅条间隙数，个；Q——设计流量，m3/s；α——格栅倾角，(o)；b——格栅栅条间隙，m；h——格栅栅前水深，m；v——格栅过栅流速，m/s。

过栅流速采用为0.7m/s，Q=0.0289m3/s，栅条间隙b=0.01m，栅前水深为0.16m，格栅安装倾角α=60o，则n=0.0289×√sin60o=24(个)，取为25个。

（3）格栅槽有效宽度（B）B=S(n−1)+bn式中，B——格栅槽有效宽度，m；S——每根格栅条的宽度，m。

设计中采用Φ10mm圆钢为栅条，即取S=0.01m，则B=0.01×(25−1)+0.01×25=0.49(m)，取为0.5m。

（4）进水渠道渐宽部分的长度设进水渠道宽B1=0.25m，渐宽部分展开角α1=20o，此时进水渠道内的流速为：v1=QB1ℎ=0.02890.25×0.16=0.72(m/s)，在0.4～0.9m/s范围之内，符合要求。

则，进水渠道渐宽部分长度：l 1=B −B 11=0.5−0.25o=0.34(m)（5）出水渠道的渐窄部分的长度l 2=l 12=0.342=0.17(m)（6）过栅水头损失ℎ1=kβ(S )43v 2sinα式中，h 1——水头损失，m ；β——格栅条的阻力系数，栅条断面为锐边矩形断面β=2.42； k ——格栅受污物堵塞时的水头损失增大系数，一般采用k=3。

污水处理各段工艺去除率标题：污水处理各段工艺去除率引言概述：污水处理是一项重要的环境保护工作，通过各种工艺对污水进行处理，以达到去除污染物的目的。

不同的工艺在去除污染物方面具有不同的效果，本文将分析污水处理各段工艺的去除率。

一、初级处理工艺的去除率1.1 水力冲击沉淀池水力冲击沉淀池是污水处理的初级处理工艺之一，通过水流的冲击作用，将污水中的固体颗粒物沉淀下来。

其去除率主要取决于水力冲击的强度和沉淀池的设计参数，一般可以达到60%以上的去除率。

1.2 格栅除污机格栅除污机是用来去除污水中的大颗粒物的设备，通过格栅的网孔将大颗粒物拦截下来。

其去除率可以达到80%以上，但对于细小颗粒物的去除效果较差。

1.3 沉砂池沉砂池是通过重力作用将污水中的沉积物沉淀下来，其去除率主要取决于沉砂池的设计参数和污水中沉积物的性质。

一般情况下，沉砂池可以达到70%以上的去除率。

二、中级处理工艺的去除率2.1 活性污泥法活性污泥法是一种常用的中级处理工艺，通过在污水中加入活性污泥，利用微生物的作用将有机物降解为无机物。

其去除率可以达到90%以上，但对于一些难降解的有机物和某些微生物不敏感的物质去除效果较差。

2.2 厌氧消化厌氧消化是利用厌氧菌对污水中的有机物进行分解和降解的过程，其去除率主要取决于厌氧消化池的设计和操作参数。

一般情况下，厌氧消化可以达到80%以上的去除率。

2.3 纤维滤池纤维滤池是一种通过纤维滤料对污水进行过滤和吸附的中级处理工艺，其去除率主要取决于滤料的种类和设计参数。

一般情况下，纤维滤池可以达到85%以上的去除率。

三、高级处理工艺的去除率3.1 活性炭吸附活性炭吸附是一种常用的高级处理工艺，通过活性炭对污水中的有机物进行吸附去除。

其去除率可以达到95%以上，但对于某些难以吸附的有机物和高浓度污水的处理效果较差。

3.2 膜分离技术膜分离技术是一种通过膜的选择性通透性将污水中的溶解性物质和胶体物质分离的高级处理工艺。

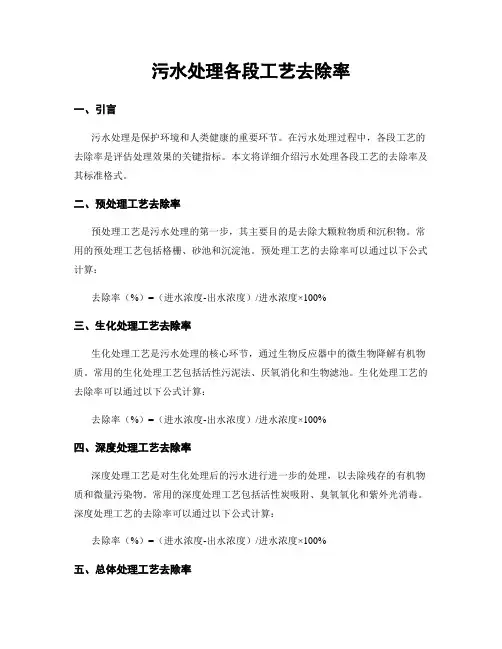

污水处理各段工艺去除率一、引言污水处理是保护环境和人类健康的重要环节。

在污水处理过程中，各段工艺的去除率是评估处理效果的关键指标。

本文将详细介绍污水处理各段工艺的去除率及其标准格式。

二、预处理工艺去除率预处理工艺是污水处理的第一步，其主要目的是去除大颗粒物质和沉积物。

常用的预处理工艺包括格栅、砂池和沉淀池。

预处理工艺的去除率可以通过以下公式计算：去除率（%）=（进水浓度-出水浓度）/进水浓度×100%三、生化处理工艺去除率生化处理工艺是污水处理的核心环节，通过生物反应器中的微生物降解有机物质。

常用的生化处理工艺包括活性污泥法、厌氧消化和生物滤池。

生化处理工艺的去除率可以通过以下公式计算：去除率（%）=（进水浓度-出水浓度）/进水浓度×100%四、深度处理工艺去除率深度处理工艺是对生化处理后的污水进行进一步的处理，以去除残存的有机物质和微量污染物。

常用的深度处理工艺包括活性炭吸附、臭氧氧化和紫外光消毒。

深度处理工艺的去除率可以通过以下公式计算：去除率（%）=（进水浓度-出水浓度）/进水浓度×100%五、总体处理工艺去除率总体处理工艺是将预处理、生化处理和深度处理工艺结合起来，对污水进行全面处理。

总体处理工艺的去除率可以通过以下公式计算：去除率（%）=（进水浓度-出水浓度）/进水浓度×100%六、国际标准与行业要求污水处理各段工艺的去除率通常需要符合国际标准和行业要求。

例如，根据国际标准ISO 11733，生化处理工艺对COD（化学需氧量）的去除率应达到90%以上。

而根据某国家的环境保护法规，深度处理工艺对重金属的去除率应达到80%以上。

七、实际案例分析为了更好地理解污水处理各段工艺的去除率，下面以某市污水处理厂为例进行实际案例分析。

该污水处理厂采用了格栅预处理、活性污泥法生化处理和活性炭吸附深度处理工艺。

经过实际监测和数据统计，该污水处理厂的去除率如下：- 格栅预处理工艺去除率：95%- 活性污泥法生化处理工艺去除率：92%- 活性炭吸附深度处理工艺去除率：85%八、结论污水处理各段工艺的去除率是评估处理效果的重要指标。

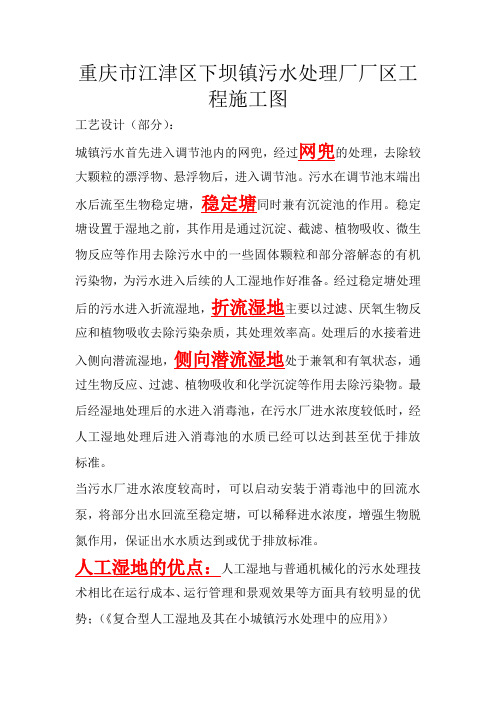

重庆市江津区下坝镇污水处理厂厂区工程施工图工艺设计（部分）：城镇污水首先进入调节池内的网兜，经过网兜的处理，去除较大颗粒的漂浮物、悬浮物后，进入调节池。

污水在调节池末端出水后流至生物稳定塘，稳定塘同时兼有沉淀池的作用。

稳定塘设置于湿地之前，其作用是通过沉淀、截滤、植物吸收、微生物反应等作用去除污水中的一些固体颗粒和部分溶解态的有机污染物，为污水进入后续的人工湿地作好准备。

经过稳定塘处理后的污水进入折流湿地，折流湿地主要以过滤、厌氧生物反应和植物吸收去除污染杂质，其处理效率高。

处理后的水接着进入侧向潜流湿地，侧向潜流湿地处于兼氧和有氧状态，通过生物反应、过滤、植物吸收和化学沉淀等作用去除污染物。

最后经湿地处理后的水进入消毒池，在污水厂进水浓度较低时，经人工湿地处理后进入消毒池的水质已经可以达到甚至优于排放标准。

当污水厂进水浓度较高时，可以启动安装于消毒池中的回流水泵，将部分出水回流至稳定塘，可以稀释进水浓度，增强生物脱氮作用，保证出水水质达到或优于排放标准。

人工湿地的优点：人工湿地与普通机械化的污水处理技术相比在运行成本、运行管理和景观效果等方面具有较明显的优势；（《复合型人工湿地及其在小城镇污水处理中的应用》）作为典型的生态处理技术, 人工湿地具有处理效率高、投资及能耗低、维护简单等特点, 可以适应去除低浓度污染物的要求, 能够最大限度地削减受纳水体的污染物负荷, 同时具有良好的环境生态效应（《新型复合式人工湿地处理农业园区污水》）人工湿地的缺点：占地面积大，易堵塞板结，受季节气候影响大等。

（《复合型人工湿地及其在小城镇污水处理中的应用》）针对现有人工湿地占地面积大、容易堵塞等问题, 提出一种新型复合式人工湿地: 折流湿地滤池/侧向潜流湿地床污水处理系统, 通过设计全新的处于厌氧环境的竖向折流湿地滤池和处于兼(好)氧环境的侧向潜流湿地床组合, 设置内回流系统(进水浓度高时选用)、自然复氧区和不同级配碎石填料, 在稳定塘预处理单元的辅助下, 达到系统内溶解氧合理分区, 打破传统人工湿地系统氧传递能力的局限; 优化了污水流态, 提高了池容利用率, 降低了占地面积, 减少了堵塞, 并避免设置复杂的布水装置, 降低了造价。

污水处理各段工艺去除率标题：污水处理各段工艺去除率引言概述：污水处理是保护环境、维护人类健康的重要工作，而不同的污水处理工艺在去除污染物方面的效果也有所不同。

本文将重点探讨污水处理各段工艺的去除率，匡助读者更好地了解污水处理过程中各个环节的效果。

一、预处理工艺去除率1.1 筛网过滤：筛网过滤是预处理工艺的一种常见方法，通过筛网将较大的杂物拦截下来，去除率通常在80%以上。

1.2 沉砂池：沉砂池通过重力沉降去除污水中的沙、泥等颗粒物，去除率可达90%以上。

1.3 调节池：调节池主要用于调节污水的流量和水质，对悬浮物和有机物的去除率普通在60%摆布。

二、生化处理工艺去除率2.1 活性污泥法：活性污泥法是一种常见的生化处理工艺，通过微生物降解有机物，去除率可达90%以上。

2.2 厌氧消化：厌氧消化是一种高效的处理工艺，通过厌氧菌降解有机物，去除率在85%以上。

2.3 好氧消化：好氧消化是利用好氧条件下的微生物降解有机物，去除率可达80%以上。

三、深度处理工艺去除率3.1 植物净化：植物净化是一种绿色环保的深度处理工艺，通过植物的吸收和生长去除污染物，去除率在70%摆布。

3.2 膜分离：膜分离是一种高效的深度处理工艺，通过膜的选择性截留去除污染物，去除率可达95%以上。

3.3 化学沉淀：化学沉淀是一种常见的深度处理工艺，通过添加化学药剂将污染物沉淀下来，去除率在90%以上。

四、消毒工艺去除率4.1 氯气消毒：氯气消毒是一种常用的消毒方法，对细菌、病毒等有较好的杀灭效果，去除率可达99%以上。

4.2 紫外线消毒：紫外线消毒是一种无化学物质参预的消毒方法，对细菌、病毒等有高效的灭活效果，去除率在99%以上。

4.3 臭氧消毒：臭氧消毒是一种高效的消毒方法，臭氧对细菌、病毒的氧化能力强，去除率可达99.9%以上。

五、综合处理工艺去除率5.1 A2O工艺：A2O工艺是一种综合处理工艺，结合了生化反应和沉淀过程，去除率可达90%以上。

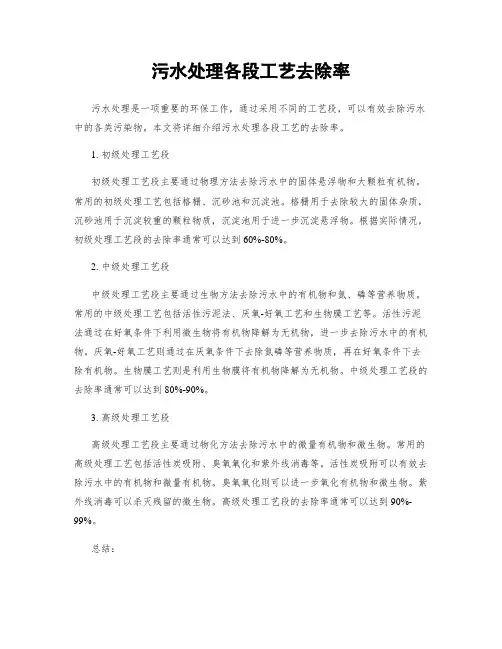

污水处理各段工艺去除率污水处理是一项重要的环保工作，通过采用不同的工艺段，可以有效去除污水中的各类污染物。

本文将详细介绍污水处理各段工艺的去除率。

1. 初级处理工艺段初级处理工艺段主要通过物理方法去除污水中的固体悬浮物和大颗粒有机物。

常用的初级处理工艺包括格栅、沉砂池和沉淀池。

格栅用于去除较大的固体杂质，沉砂池用于沉淀较重的颗粒物质，沉淀池用于进一步沉淀悬浮物。

根据实际情况，初级处理工艺段的去除率通常可以达到60%-80%。

2. 中级处理工艺段中级处理工艺段主要通过生物方法去除污水中的有机物和氮、磷等营养物质。

常用的中级处理工艺包括活性污泥法、厌氧-好氧工艺和生物膜工艺等。

活性污泥法通过在好氧条件下利用微生物将有机物降解为无机物，进一步去除污水中的有机物。

厌氧-好氧工艺则通过在厌氧条件下去除氮磷等营养物质，再在好氧条件下去除有机物。

生物膜工艺则是利用生物膜将有机物降解为无机物。

中级处理工艺段的去除率通常可以达到80%-90%。

3. 高级处理工艺段高级处理工艺段主要通过物化方法去除污水中的微量有机物和微生物。

常用的高级处理工艺包括活性炭吸附、臭氧氧化和紫外线消毒等。

活性炭吸附可以有效去除污水中的有机物和微量有机物。

臭氧氧化则可以进一步氧化有机物和微生物。

紫外线消毒可以杀灭残留的微生物。

高级处理工艺段的去除率通常可以达到90%-99%。

总结：污水处理各段工艺的去除率取决于多种因素，包括进水水质、处理工艺的选择和运行条件等。

在实际运行中，可以根据具体情况进行工艺组合，以达到更好的去除效果。

同时，定期监测和调整工艺运行参数，保证处理效果的稳定性和可靠性。

通过科学合理的污水处理工艺，可以有效去除污水中的各类污染物，达到环保要求，保护水资源，促进可持续发展。

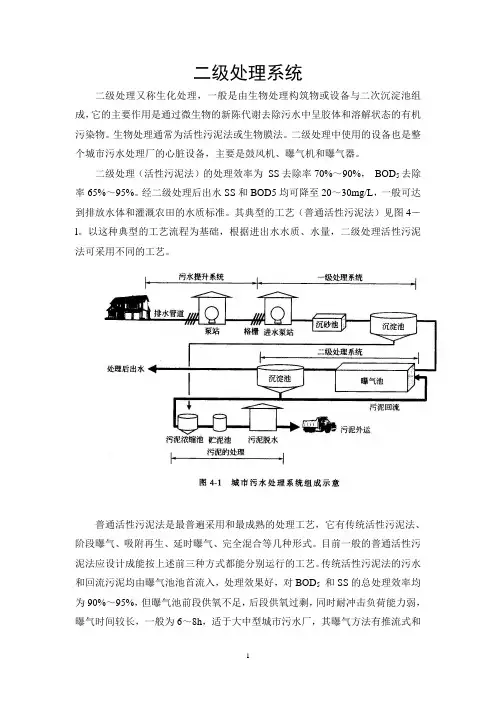

二级处理系统二级处理又称生化处理，一般是由生物处理构筑物或设备与二次沉淀池组成，它的主要作用是通过微生物的新陈代谢去除污水中呈胶体和溶解状态的有机污染物。

生物处理通常为活性污泥法或生物膜法。

二级处理中使用的设备也是整个城市污水处理厂的心脏设备，主要是鼓风机、曝气机和曝气器。

二级处理（活性污泥法）的处理效率为SS去除率70%～90%，BOD5去除率65%～95%。

经二级处理后出水SS和BOD5均可降至20～30mg/L，一般可达到排放水体和灌溉农田的水质标准。

其典型的工艺（普通活性污泥法）见图4－l。

以这种典型的工艺流程为基础，根据进出水水质、水量，二级处理活性污泥法可采用不同的工艺。

普通活性污泥法是最普遍采用和最成熟的处理工艺，它有传统活性污泥法、阶段曝气、吸附再生、延时曝气、完全混合等几种形式。

目前一般的普通活性污泥法应设计成能按上述前三种方式都能分别运行的工艺。

传统活性污泥法的污水和回流污泥均由曝气池池首流入，处理效果好，对BOD5和SS的总处理效率均为90%～95%，但曝气池前段供氧不足，后段供氧过剩，同时耐冲击负荷能力弱，曝气时间较长，一般为6～8h，适于大中型城市污水厂，其曝气方法有推流式和完全混合式。

阶段曝气的特点为污水沿池长多点进入，使BOD负荷沿池长得到了均衡，增强了耐冲击负荷的能力，并克服了传统活性污泥法的上述缺点，其曝气方式一般为推流式。

吸附再生法是污水从沿曝气池长方向的某一点进入，而回流污泥则进入池首，在再生段进行曝气再生，而再生后的活性污泥在吸附段迅速吸附污水中的有机物。

该工艺具有较强的耐冲击负荷的能力，且曝气时间较短，一般为3～5h，故曝气池容较小。

对处理污水中悬浮性有机物浓度较高的污水，其处理效果较好，而对处理溶解性有机物较多的污水，则处理效果低于传统活性污泥法，一般BOD5和SS的总处理效率均为80%～90%。

完全混合式活性污泥法常用的池型是将二沉池和曝气池合建的曝气沉淀池，采用表曝机曝气，污泥回流比为100%～500%，污水在池内的水力停留时间为3~5h，该工艺优点是无需鼓风机房和管道、耐冲击负荷能力强。

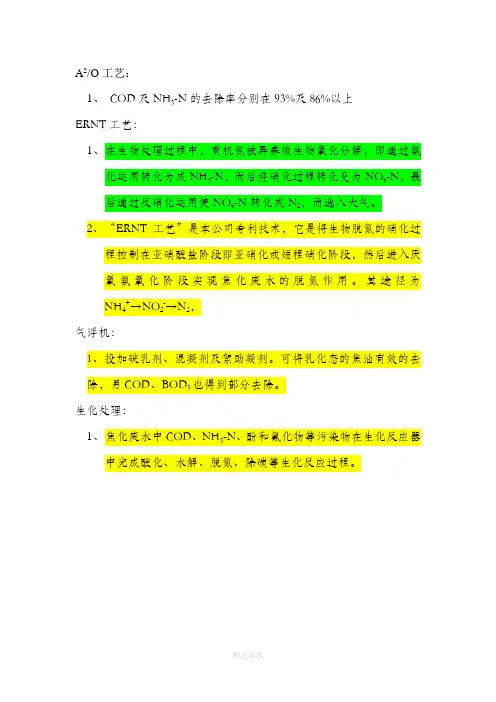

A2/O工艺：
1、COD及NH3-N的去除率分别在93%及86%以上
ERNT工艺：
1、在生物处理过程中，有机氮被异养微生物氧化分解，即通过氨
化运用转化为成NH3-N，而后经硝化过程转化变为NO x-N，最后通过反硝化运用使NO x-N转化成N2，而逸入大气。

2、“ERNT工艺”是本公司专利技术，它是将生物脱氮的硝化过
程控制在亚硝酸盐阶段即亚硝化或短程硝化阶段，然后进入厌氧氨氧化阶段实现焦化废水的脱氮作用。

其途径为NH4+→NO2-→N2，
气浮机：
1、投加破乳剂、混凝剂及絮助凝剂。

可将乳化态的焦油有效的去除，另COD、BOD5也得到部分去除。

生化处理：
1、焦化废水中COD、NH3-N、酚和氰化物等污染物在生化反应器
中完成酸化、水解、脱氮、除碳等生化反应过程。

表4.1 各环节进出水水质
四水处理各个构筑物COD的去除率
注明：具体情况具体分析，好氧池COD去除率的高低由来水的COD 含量和废水的可生化性来决定，一般取75%~85%。

污水处理各段工艺去除率一、引言污水处理是保护环境和人类健康的重要措施之一。

在污水处理过程中，各段工艺的去除率是评估处理效果的关键指标。

本文将详细介绍污水处理各段工艺的去除率及其相关数据。

二、预处理工艺去除率1.格栅除杂率格栅是污水处理的第一道工艺，主要用于去除污水中的大颗粒杂质，如树叶、纸张等。

根据实际数据统计，格栅除杂率可达到90%以上。

2.沉砂池去除率沉砂池是用来去除污水中的沉积物，如沙子、砂砾等。

经过沉砂池处理后，污水中的悬浮颗粒物明显减少。

根据实测数据，沉砂池去除率可达到80%以上。

三、生物处理工艺去除率1.活性污泥法去除率活性污泥法是一种常用的生物处理工艺，通过微生物的作用将有机物质降解为无机物质。

根据实验室数据，活性污泥法的去除率可以达到90%以上。

2.厌氧消化池去除率厌氧消化池是将污泥中的有机物质进一步降解，产生沼气。

根据实际运行数据，厌氧消化池的去除率可达到85%以上。

四、深度处理工艺去除率1.沉淀池去除率沉淀池是用来去除污水中的悬浮颗粒物和胶体物质。

通过沉淀作用，污水中的固体物质得以沉淀下来。

根据实测数据，沉淀池的去除率可达到90%以上。

2.滤池去除率滤池是用来去除污水中的弱小颗粒物和胶体物质。

通过滤材的过滤作用，污水中的细小颗粒得以截留。

根据实验室数据，滤池的去除率可以达到95%以上。

五、综合处理工艺去除率1.生物膜法去除率生物膜法是一种综合处理工艺，结合了生物处理和物理处理的优点。

通过生物膜的附着和生物降解作用，能够高效去除有机物质和悬浮颗粒物。

根据实际运行数据，生物膜法的去除率可达到95%以上。

2.活性炭吸附法去除率活性炭吸附法是一种常用的深度处理工艺，通过活性炭对污水中的有机物质进行吸附，达到去除的目的。

根据实验室数据，活性炭吸附法的去除率可以达到90%以上。

六、结论污水处理各段工艺的去除率是评估处理效果的重要指标。

根据实际数据统计，预处理工艺的去除率可达到80%-90%，生物处理工艺的去除率可达到85%-95%，深度处理工艺的去除率可达到90%-95%。

佛山市南海区西北污水处理厂扩建（二期）工程设计吴成伟发布时间：2021-10-28T02:50:21.718Z 来源：《基层建设》2021年第22期作者：吴成伟[导读] 狮山镇西北污水处理厂扩建（二期）工程设计规模为2.5×104m3/d广东省建筑设计研究院有限公司广东广州 510010摘要：狮山镇西北污水处理厂扩建（二期）工程设计规模为2.5×104m3/d，该工程设计出水指标执行《城镇污水处理厂污染物排放标准》（GB18918－2002）一级标准中的A标准和《广东省污染物排放限值》第二时段一级标准的较严值。

扩建工程在充分利用一期、提标改造原有处理设施的基础上，新建了改良AAO生物池、周进周出矩形二沉池、高密度沉淀池、污泥浓缩池处理单元。

本文介绍了该工程设计处理工艺、主要构筑物的设计参数及设计经验。

关键词：污水处理厂；扩建工程；改良AAO生物池；一级A标准1.工程背景狮山镇西北污水处理厂2008年开工建设并投入运行，设计规模为2.5×104m3/d，部分附属构筑物土建按照5.0×104m3/d建设，设备按照2.5×104m3/d安装。

处理工艺采用曝气沉砂池+A/A/O生物池+网格絮凝沉淀+紫外线消毒，设计出水指标执行《城镇污水处理厂污染物排放标》（GB18918－2002）一级标准中的B标准。

随着国家及地方环保要求的不断提高，西北污水处理厂的排放标准不能满足要求，2018年狮山镇西北污水处理厂进行了提标改造，出水排放标准执行《城镇污水处理厂污染物排放标》（GB18918－2002）一级标准中的A标准和《广东省污染物排放限值》第二时段一级标准的较严值。

提标改造后处理工艺为曝气沉砂池+A/A/O生物池+微絮凝过滤+次氯酸钠消毒处理工艺。

设计出水指标执行《城镇污水处理厂污染物排放标准》（GB18918－2002）一级标准中的A标准和《广东省污染物排放限值》第二时段一级标准的较严值。

污水处理各段工艺去除率一、引言污水处理是一种重要的环境保护工艺，通过去除污水中的有害物质和污染物，使其达到排放标准，保护水资源和生态环境。

污水处理工艺包括预处理、初级处理、中级处理和高级处理等多个段落，每一个段落都有特定的去除率要求。

本文将详细介绍污水处理各段工艺的去除率标准。

二、预处理段1. 概述预处理段是污水处理的第一道工艺段，主要用于去除污水中的大颗粒悬浮物和沉淀物，减少对后续处理工艺的影响。

2. 去除率要求根据国家标准，预处理段的去除率要求如下：- 悬浮物：去除率不低于80%；- 沉淀物：去除率不低于60%。

三、初级处理段1. 概述初级处理段是污水处理的第二道工艺段，主要用于去除污水中的悬浮物、有机物和部份重金属等。

2. 去除率要求根据国家标准，初级处理段的去除率要求如下：- 悬浮物：去除率不低于90%；- 生化需氧量（BOD5）：去除率不低于60%；- 化学需氧量（COD）：去除率不低于50%；- 总氮：去除率不低于30%；- 总磷：去除率不低于40%。

四、中级处理段1. 概述中级处理段是污水处理的第三道工艺段，主要用于进一步去除污水中的有机物、氮和磷等。

2. 去除率要求根据国家标准，中级处理段的去除率要求如下：- 生化需氧量（BOD5）：去除率不低于90%；- 化学需氧量（COD）：去除率不低于80%；- 总氮：去除率不低于60%；- 总磷：去除率不低于80%。

五、高级处理段1. 概述高级处理段是污水处理的最后一道工艺段，主要用于去除污水中的微量有机物、微生物和残存的氮磷等。

2. 去除率要求根据国家标准，高级处理段的去除率要求如下：- 生化需氧量（BOD5）：去除率不低于95%；- 化学需氧量（COD）：去除率不低于90%；- 总氮：去除率不低于80%；- 总磷：去除率不低于90%。

六、总结污水处理各段工艺的去除率标准是确保污水处理系统正常运行和达到排放标准的重要依据。

预处理、初级处理、中级处理和高级处理等工艺段的去除率要求不同，但都旨在提高污水处理效果，减少对环境的影响。

《水污染控制工程》课程设计题目：孤岛新镇污水处理厂设计学院：专业班级：姓名：序号：指导教师：第一章设计任务及资料1.1设计任务孤岛新镇6.46万吨/日污水处理厂工艺设计。

1.2设计目的及意义1.2.1设计目的孤岛新镇位于山东省黄河入海口的原黄泛区内。

东径118050＇~118053＇，北纬37064＇~37057＇，向北15公里为渤海湾。

向东10公里临莱州，向南20公里为现黄河入海口，距东营市（胜利油田指挥部）约60公里，该镇地处黄河下游三角洲河道改流摆动地区内。

该镇附近区域为胜利油田所属的孤岛油田和两桩油田。

地下蕴藏着丰富的石油资源。

为了开发这些油田并考虑黄河下游三角洲的长远发展。

胜利油田指挥部决定兴建孤岛新镇，使之成为孤岛油田和两桩油田的生活居住中心和生产指挥与科研中心，成为一个新型的社会主义现代化的综合石油城。

根据该镇总体规划，该镇具有完备的社会基础和工程基础设施。

有完备的城市交通、给水排水、供电、供暖、电信等设施，并考虑今后的发展与扩建的需要。

因此，为保护环境，防治水污染问题，建设城市污水治理工程势在必行。

1.2.2设计意义设计是实现高等工科院校培养目标所不可缺少的教学环节，是教学计划中的一个有机组成部分，是培养学生综合运用所学的基础理论、基础知识以及分析解决实际问题能力的重要一环。

它与其他教学环节紧密配合，相辅相成，在某种程度上是前面各个环节的继续、深化和发展。

我国城市污水处理相对于国外发达国家、起步较晚。

近200年来，城市污水处理已从原始的自然处理、简单的一级处理发展到利用各种先进技术、深度处理污水，并回用。

处理工艺也从传统活性污泥法、氧化沟工艺发展到A/O、A2/O、AB、SBR、 CASS等多种工艺，以达到不同的出水要求。

虽然如此，我国的污水处理还是落后于许多国家。

在我们大力引进国外先进技术、设备和经验的同时，必须结合我国发展，尤其是当地实际情况，探索适合我国实际的城市污水处理系统。

第1章构筑物计算工艺流程图1.1设计流量总污水量为25000m3/d，选择变化系数为K Z=1.37，设计流量：Q max=K Z Q=1.37*0.405=0.555 （3-1）1.1格栅1.1.1设计说明格栅设在处理构筑物之前，用于阻截水中教导的悬浮物和漂浮物，回收部分纸浆纤维，保证了后续处理设施的正常运行。

格栅的截屋主要对水泵起保护作用，还可以去除部分悬浮物。

拟采用粗格栅，为了提高拦截悬浮物和漂浮物的效率，设有格栅（共两个，一备一用）、倾斜筛网，粗格栅在前，倾斜筛网在后。

1.1.2设计计算1、参数设定栅条断面取迎水面为圆形，栅条宽s=0.01m，栅条倾角α=600，栅条间隙b=25mm，过栅流速v=0.8m/s，栅前水深h=0.5m，设计流量K Z=1.36。

453.555.08.0025.060sin 555.0sin 0max ≈=⨯⨯⨯==bvh Q n α 1.84m 20tan 25.068.120111=-=-=tga B B l 490.081.928.060sin 025.001.031.84260sin 203420342=⨯⨯⨯⎪⎭⎫ ⎝⎛⨯⨯=⋅⋅⎪⎭⎫ ⎝⎛=g v b s k h β2、计算（1）粗格栅间隙数n（3-2）式中：Q max ——最大设计流量，m 3/s ； α——格栅倾角，度； b ——栅条间隙，m ；h ——栅前水深，m ；v ——污水的过栅流速，m/s（2）栅槽宽度B采用φ10的圆钢为栅条s =0.01m6m 8.145025.05101.0)1(=⨯+⨯=+-=bn n s B （3-3）式中：s ——栅条宽度，m 。

（3）通过格栅的水头谁是h 2设进水渠道款B 1=0.5m（3-4）格栅采用原型断面，则β=1.79，阻力增大系数去=3.（3-5）式中：g ——重力加速度，m/s 2；k ——格栅受污染堵塞使水头损失增大的倍数，一般去3；β——阻力系数，其数值与格栅条的断面几何形状有关，去=取圆形栅条。

3 物料衡算3．1 废水流量衡算3.1.1处理流程及物料平衡如下图所示：5 69污水线泥线回流水线3.1.2设计参数及说明：进水流量为100％；旋流沉砂池带走的水量百分比为0。

4％;A/O 池带走的水量百分比为0.4％；沉淀池带走的水量百分比为0。

4%;浓缩池回流水率为80％；脱水机房回流水率为90%;其余格栅等配水设备设计为无水流量损失，进出水量相等;以假设最初回流量=0进行叠加反复试算；3。

1.3废水流量物料平衡计算如表3—1所列。

表3—1 污水流量物料平衡计算水流量计算式：30000m 3/d×指数/100(m 3/d)5 69污水线泥线回流水线3。

2.2设计参数及说明：进水SS 视为100％ ；以假设最初回流量=0进行叠加反复试算；其余设备如预处理设施等SS 去除率此计算中忽略不计； 参数如下：3.3.3 SS 物料平衡计算如表3-2所列.表3—2固体SS 衡算结果记号 计算式 计算值 最终值（kg/d ）1 2 3 4 5 6 7C 1 100 100。

00 100.00 100。

00 100.00 100.00 100。

00 100.00 6600C 2 0。

95C 1 95。

00 95.00 95。

00 95。

00 95。

00 95.00 95。

00 6270 C 3C 2+C 1595.00 116。

88 121.92 123.13 123.36 123.41 123。

42 8145.72C 4 C 3-C 9 38。

00 46。

75 48。

7649。

25 49.34 49.36 49。

36 3258.28C 5 C 4-C 8 19。

00 23.37 24。

38 24.62 24.67 24.68 24。

68 1629。

14 C 6 C 5—C 7 1。

90 2。

33 2。

43 2。

45 2.46 2。

46 2。

46 162.91 C 7 0.9C 17。

10 21.07 21。
