实验室污水处理详细方案(总24页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--实验室废水处理（序批式5m3/次）设计方案单位:日期:目录第1章总论 (1)工程概述 (1)设计依据 (1)设计原则 (2)进出水水质设计要求 (2)进水水量 (2)进水水质 (2)出水水质 (3)第2章工艺流程选择及确定 (4)工艺的选择 (4)工艺的选择 (8)工艺流程 (8)工艺流程说明 (9)处理效果预测 (10)第3章工艺参数设计 (11)单元设计及设备选型 (11)主要构筑物及设备一览表 (12)动力配电 (14)运行费用 (14)第4章工程内容 (14)施工进度 (14)服务承诺 (14)工作条件 (16)服务承诺 (16)第1章总论工程概述我公司根据项目特点，依据国家设计规范和同类工程调研及工程实践经验，本着处理达标、经济环保的原则，完成该方案设计。
本设计方案针对实验室废水处理，由于实验室排出的废水COD、BOD、SS及大肠杆菌类的细菌等水质指标超出水污染物排放限值中要求，为了保护周围的水体环境，达到环保要求，现拟建设一座污水处理系统，以满足目前污水治理达标要求。
设计依据1、《中华人民共和国环境保护法》；2、《污水综合排放标准》（GB8979-1996），一级标准；3、《环境工程手册》；4、《室外排水设计规范》（GBJ14-87）；5、《建筑给排水设计规范》（GBJ15-88）；6、电气设计遵照国家标准及有关设计规定；7、《城市区域环境噪声标准》GB3096-93；8、《工业自动化仪表工程施工及验收规范》（GBJ93-86）；9、《通用电器设备配电设计规范》（ GB50055— 93）；10、《现场设备工业管道焊接施工及验收规范》（GB50236—98）；11、《污水泵型式和基本参数》（ JB/T6534— 1993）；12、《污水排入下水道水质标准》（ CJ3058-1999）；13、《工业与民用供配电系统设计规范》（ GB5005— 95）；14、业主提供的污水水质、水量等基础资料；15、企业污水处理站建设要求及我公司承建的同类工程的实际参数和经验。
污水处理厂污水处理构筑物工程一、要点概述污水处理系统主要构筑物的工作原理和作用。
我国城市生活污水根据处理任务的不同，可归纳为三级。
一级处理主要处理对象是较大悬浮物，采用的分离设备依次为格栅、沉砂池和沉淀池;二级处理:对出水水质要求高的地方，在级处理的墓础上，再进行生物化学处理，叫做二级处理。
二级处理的对象是废水中的胶休态和溶解态有机物，采用的典型设备有曝气他(或生物滤池)和二次沉淀池。
二级处理也叫生物化学处理或生物处理。
三级处理和高级处理:出水要求更高时，在二级处理之后.还要进行三级处理:，三级处理的主要对象是营养物(氮和磷)及其他熔解物质，采用的方法有化学絮凝、过滤等。
城市生活污水的典型处理系统参见图作1。
三级处理 一级处理二级处理图6-1城市生活污水的典型处理系统1格栅格栅设置的口的是用以拦截废水中较大块的漂浮物，以防阻塞构筑物的孔洞、闸阀和管道，造成水泵等机械设备。
因此。
格栅实际上是一种起保护作用的安全设施.，2.沉砂池沉砂池的形式按他内水流方向不同，可分为平流式、竖流式和旋流式，近年来曝气沉砂池和旋流式沉砂池也在国内普遍应用。
曝气沉砂池的优点是:通过调节曝气量，可以控制污水的旋流速度，使除砂效率较稳定;受流量变化的影响较小;同时，还对污水起预曝气作用。
旋流沉砂池的沉砂效率高，优点地少投砂简便。
3.沉淀池沉淀池可分为初沉池及二沉池，初沉池设在沉砂池后，利用重力沉降法分离水中悬浮固体。
二沉池为污水二级处理系统中设在生物处理后的构筑物，其作用是将活动污泥与水分离，具体质量控制应按以下要求:(1)平流式沉淀池采用进、出口水堰时，堰顶应保持水平，其高程的施工允许偏差应不超过±2mm，采用淹没式孔口时，孔口尺寸和位置的允许偏差应不超过5mm。
(2)竖流式沉淀池进水管的喇叭口安装应保待口平及立管垂直，垂直度的施工允许偏差应不超过2H/1000，但不大于10mm。
(3)辐流式沉淀池的进水管道和排泥管廊应经充水试验合格后，方能进行基槽分层填土夯实，其密实度不得低于95%..(4)为满足刮(吸)泥机的安装要求，沉淀池的相应部位施工的允许偏差应符台规范要求。
A2/O生化处理工艺对污水的处理王宏刚王咏摘要:某奶牛养殖场因生产工艺改变，导致过量COD排入废水收集系统，使污水处理站不能正常运转。
为达到GB 18918—2002《城镇污水处理厂污染物排放标准》一级A 要求，需对现有污水处理系统进行改扩建，以满足现有水量和水质处理要求。
该奶牛养殖场污水CODCr浓度高，可生化性强，应用EGSB 反应器，采用典型A2 /O生化处理工艺，辅以臭氧深度氧化处理，可以实现排放水达到《城镇污水处理厂污染物排放标准》一级A 标准.奶牛养殖场周边无农田灌溉条件，必须将养殖废水深度处理后达标排放。
应用本工艺，不仅实现排放水达标，而且为企业争取了更宽松的发展环境，极大地促进了企业的发展.关键词：EGSB 反应器； A2/O工艺; 臭氧氧化河北某奶牛养殖场拥有奶牛5500 头，2008 年建有一座污水处理站并投入运行，设计考虑采用砂床干清粪饲养方式，挤奶厅的污水和粪浆分别收集,涉及水源主要为挤奶厅冲洗水及部分生活污水,粪浆进行堆肥。
污水处理采用好氧悬挂链生物处理工艺，出水COD≤100 mg/L。
2010 年该厂改造现有生产工艺,改干清粪为水冲粪，以保证砂子的回收利用，并因此导致过量COD排入废水收集系统，污水处理站不能正常运转，出水超标。
为达到GB 18918—2002《城镇污水处理厂污染物排放标准》一级A 要求，需对现有污水处理系统进行改扩建,以满足现有水量和水质处理要求.1 原污水处理工艺原有污水处理系统的设计基于奶牛养殖基地采用干清粪方式，涉及水源主要为挤奶厅冲洗水及部分生活污水,水质较好.设计水量≤1200 m3/d，进水COD≤1200 mg/L,废水生化性较好，pH 为6～9，BOD/COD＞0. 35。
原污水处理工艺流程如图1 所示.图1 原污水处理工艺流程2 改扩建污水处理工艺选择奶牛场工艺改造后污水主要来源有: 奶牛养殖场挤奶台废水、降温喷淋水、牛棚粪污水等。
污水处理厂污泥处理构筑物一、要点概述污泥处理系统主要构筑物工作原理，其污水通过沉淀、曝气产生大量的污泥和剩余活性污泥混合后进行厌氧消化处理，其混合污泥平均含水率为95%-97%，平均有机物质含量为55%-65%(每吨污泥有机物含量约30.5kg),混合的污泥通过消化池中温处理与脱水处理，污泥在中温消化处理过程中所产生的沼气可作能源应用，脱水处理后的干污泥可作农业有机肥或制造建筑材料等。
本章对污泥处理的构筑物各种单位工程质量检验提出主要控制和一般控制项目，由于结构均为防水性钢筋混凝士结构上程，故污泥处理构筑物条款与污水构筑物条款应对照使用，不作重复编制。
二、条文释义7.1一般规定7.1.1本章适用于污泥处理系统的浓缩池、消化池、贮泥池等构筑物工程。
7.1.2污泥处理构筑物工程验收时，检查的有关资料应符合本规范第6.1.2规定。
7.1.3污泥处理构筑物的混凝土质，验收应符合本规范第6章规定。
7.1.4消化池应具有密封性能和保温性能。
7.1.5采用无粘结预应力工艺时，质量验收应符合现行国家有关规范要求。
【释义】污泥处埋的主要构筑物是消化池和污泥浓缩池，污泥浓缩池的施工技术要求与水处理的沉淀池相同。
本章重点介绍消化池，消化池由池顶、池体、工艺管道搅拌设备等组成。
池顶的形式分为固定式和浮动式两种，常采用弧形弯顶或为圆锥形。
池顶中部装集气罩、池顶设有入孔和搅拌设备，池顶下沿设溢流管。
池体形状常采用圆柱形或椭圆形(卵形)，其气室部分应不漏气，池壁内敷设耐腐蚀涂料或衬里，池壁外部设有保温层及装饰。
位于地下水位以下的池底宜采用隔水层。
工艺管道主要有污泥管、排上清液管、取样管几种，污泥管包括进泥管、出泥管、循环搅拌管，以上管道均应做防腐处理。
搅拌分为沼气搅拌、泵搅拌、机械搅拌、联合搅拌，其目的是使池内泥温和浓度均匀，防止污泥分层和形成浮渣，提高沼气的产量:目前，随着国内外污泥处理技术的不断发展，资源利用率要求的提高，过去设计采用传统的圆柱形消化池，将逐步被卵形消化池所替代。
实验室废水处理（序批式5m3/次）设计方案单位: .日期: .目录第1章总论 (1)1.1工程概述 (1)1.2设计依据 (1)1.3设计原则 (2)1.4进出水水质设计要求 (3)1.4.1进水水量 (3)1.4.1进水水质 (3)1.4.2出水水质 (4)第2章工艺流程选择及确定 (4)2.1工艺的选择 (5)2.2工艺的选择 (8)2.3工艺流程 (9)2.4工艺流程说明 (10)2.5处理效果预测 (11)第3章工艺参数设计 (12)3.1单元设计及设备选型 (12)3.2主要构筑物及设备一览表 (14)3.3动力配电 (16)3.4运行费用 (16)第4章工程内容 (17)4.1施工进度 (17)4.2服务承诺 (17)4.3工作条件 (19)4.4服务承诺 (19)第1章总论1.1工程概述我公司根据项目特点，依据国家设计规范和同类工程调研及工程实践经验，本着处理达标、经济环保的原则，完成该方案设计。
本设计方案针对实验室废水处理，由于实验室排出的废水COD、BOD、SS及大肠杆菌类的细菌等水质指标超出水污染物排放限值中要求，为了保护周围的水体环境，达到环保要求，现拟建设一座污水处理系统，以满足目前污水治理达标要求。
1.2设计依据1、《中华人民共和国环境保护法》；2、《污水综合排放标准》（GB8979-1996），一级标准；3、《环境工程手册》；4、《室外排水设计规范》（GBJ14-87）；5、《建筑给排水设计规范》（GBJ15-88）；6、电气设计遵照国家标准及有关设计规定；7、《城市区域环境噪声标准》GB3096-93；8、《工业自动化仪表工程施工及验收规范》（GBJ93-86）；9、《通用电器设备配电设计规范》（GB50055—93）；10、《现场设备工业管道焊接施工及验收规范》（GB50236—98）；11、《污水泵型式和基本参数》（JB/T6534—1993）；12、《污水排入下水道水质标准》（CJ3058-1999）；13、《工业与民用供配电系统设计规范》（GB5005—95）；14、业主提供的污水水质、水量等基础资料；15、企业污水处理站建设要求及我公司承建的同类工程的实际参数和经验。

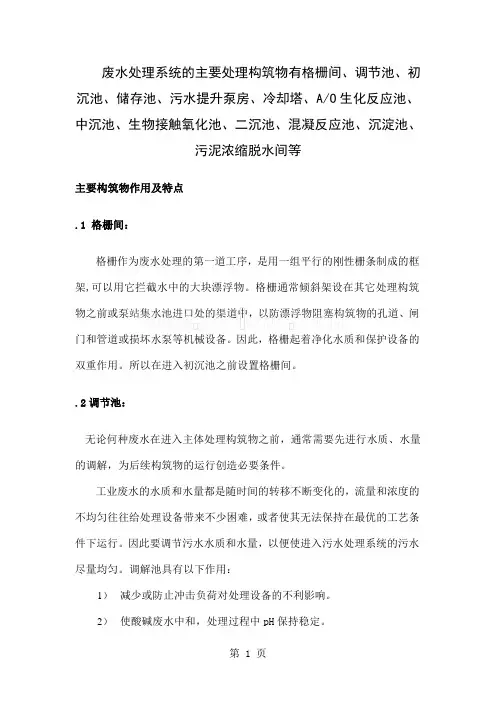

废水处理系统的主要处理构筑物有格栅间、调节池、初沉池、储存池、污水提升泵房、冷却塔、A/O生化反应池、中沉池、生物接触氧化池、二沉池、混凝反应池、沉淀池、污泥浓缩脱水间等主要构筑物作用及特点.1 格栅间：格栅作为废水处理的第一道工序，是用一组平行的刚性栅条制成的框架,可以用它拦截水中的大块漂浮物。
格栅通常倾斜架设在其它处理构筑物之前或泵站集水池进口处的渠道中，以防漂浮物阻塞构筑物的孔道、闸门和管道或损坏水泵等机械设备。
因此，格栅起着净化水质和保护设备的双重作用。
所以在进入初沉池之前设置格栅间。
.2调节池：无论何种废水在进入主体处理构筑物之前，通常需要先进行水质、水量的调解，为后续构筑物的运行创造必要条件。
工业废水的水质和水量都是随时间的转移不断变化的，流量和浓度的不均匀往往给处理设备带来不少困难，或者使其无法保持在最优的工艺条件下运行。
因此要调节污水水质和水量，以便使进入污水处理系统的污水尽量均匀。
调解池具有以下作用：1）减少或防止冲击负荷对处理设备的不利影响。
2）使酸碱废水中和，处理过程中pH保持稳定。
3）调节水温4）当处理设备发生故障时，起临时事故储水池作用。
5.4.3初沉池：沉淀是在重力作用下，使悬浮液中密度大于水的悬浮固体下沉，从而与水分离的水处理方法。
它的去除对象，主要是悬浮液中粒径在10μm以上的可沉固体。
在各种水处理系统中，沉淀的作用有所不同，大致如下：1）作为化学处理与生物处理的预处理。
2）用于化学处理或生物处理后，分离化学沉淀物、分离活性污泥或生物膜。
3）污泥的浓缩脱水。
4）灌溉农田前做灌前处理。
普通沉淀池可分为入流区、沉降区、出流区、污泥区和缓冲区5个功能区。
入流区和出流区的作用是进行配水和集水，使水流均匀地分布在各个过流断面上，为提高容积利用系数和固体颗粒的沉降提供尽可能稳定的水力条件。
沉降区是可沉颗粒与水分离的区域。
污泥区是泥渣储存、浓缩和排放的区域。
缓冲区是分隔沉降区和污泥区的水层，防止泥渣受水流冲刷而重新浮起。
污水处理厂常见构筑物构造分析设计本文主要分析了污水处理厂常见构筑物构造设计的内容要点，首先阐述了单体构造设计的内容，其次在污水处理厂构造建筑物构造设计中存在难点，同时提供了相关的控制措施，希望通过研究为该领域的员工提供一些参考。
一、单体构造设计在单体构造设计过程中，必须严格按照设计规范的要求设计粗格子、细格子、氧化沟等构造内容，保证设计效果,满足工程需要。
(1)粗电网的构造设计关于粗格子的构造设计，通常主要涵盖两个内容，分别是内力的计算和耐上浮稳定性的管理等。
关于2个内容的前者，通常必须设定为地下6~llπι,精细测量并认定其中相关的矩形池和下沉状况。
构筑物的构造设计一般对池壁的计算应按照双向板的布局方式实施，相关载荷类型主要是三角形和梯形。
对于池壁厚度设计，厚度通常设定为嵌入深度的1/12—1/15规格。
相应底板厚度的可能值是池壁根部厚度的1.2倍，需要确保与根底池壁的嵌接。
根底反力的计算一般要复盖池内正常情况下的水的重量和协助各种操作的部件的重量，由于该建筑物具有较深的地下构造，自重的重量小，因此根底的反力一般较小。
与此同时，可以通过相关的精细计算以最小的钢筋率实施根底底板钢筋设计。
这样，就需要适当加强上下钢筋，开展钢筋的系统管理和实时测量，确认其操作效果没有问题。
池壁的计算主要涵盖抗折、剪切力和压力等的计算，请务必确认其各指标符合规定的标准。
弯矩的计算一般需要区别化分析，本文列举的内容以最大值为执行基准。
(2)细电网的构造设计细格子的构造设计主要涵盖矩形池塘、水路、圆形池塘等内容，其高度通常设定为比地面高1-3m左右。
在构造的构造和施工中，一般以钢筋混凝土构筑的梁柱等为承重主体,实现对全池体的支承和承受。
通常，水路的净宽度请控制在600~900ram,水深请控制在InI左右。
由于池塘水的负荷小，池塘壁的设计和内力的计算按照悬臂板的具体规格实施,池塘壁的厚度控制在200~250πιπι的区间，采用双重双向配筋方式构成。
主要构筑物说明
格栅池及集水池
污水经化粪池进入格栅池，通过格栅拦截体积较大的颗粒物和悬浮物，以防止堵塞后续处理工艺中各种设备。
经格栅池污水自流进入调节池。
格栅采用机械格栅，倾斜安装在进水口处。
调节池
在正常情况下，瞬时排水水量和排水水质变化较大，在不经过调节处理，容易对后续处理系统造成较大的负荷冲击，从而影响后续系统的处理效果。
因此设置该调节池，调节池的主要作用是收集来水，并对来水进行水质水量的均化处理，削减高峰负荷，减少水质水量的较大变化对后续系统的影响
水解酸化池
水解酸化是一个厌氧反应过程，由厌氧菌在缺氧的条件下对污水中的有机物进行厌氧消化，厌氧消化过程一般分为水解阶段、酸化阶段和产甲烷过程。
而水解酸化过程就是将厌氧消化过程控制在水解和酸化阶段，该阶段的主要目的是将原废水中的非溶解性有机物降解为溶解性有机物，将其中难降解的有机物转变为易降解的有机物，提高废水的可生化性，以利用后续的生物接触氧化处理。
同时利用或部分利用废水中的有机碳源作为电子供体，以好氧生化池回流的硝酸盐代
替分子氧作为电子受体，进行“无氧”呼吸，分解有机质并且将硝态氮还原成气态氨，完成反硝化反应，达到除氮的目的。
并且对BOD、COD、SS等有较好的去除率。
生物接触氧化池
好氧生化反应是依靠好氧微生物分解有机污染物，使水质得到净化。
本工程采用生物接触氧化法，在反应器内设置填料，微生物附着在填料表面，形成生物膜，经过充氧的污水与长满生物膜的填料相接触，有机污染物作为养料被微生物吸收分解，使水质得到净化。
在填料上微生物不断繁殖，生物膜逐渐增厚，当到达一定厚度时，氧已难以向生物膜内部扩散，深层好氧菌被抑制，形成厌氧层，生物膜开始脱落，老化的生物膜作为剩余污泥排出，填料上又生长出新的生物膜，使水质不断得到净化。
生物接触氧化池内生物固着量多，水流属于完全混合型，对水质水量的变化有较强的适应能力，不会产生污泥膨胀，运行管理方便，并且单位容积的生物量多，容积负荷较高。
为了提高接触氧化处理单元的处理效果，生物接触氧化部分设置为两个接触氧化池串联运行，形成二级接触氧化处理系统。
选择生物接触氧化法作为好氧处理工艺是基于一下原因：
(1)由于生物接触法兼备活性污泥和生物膜法的共同特点，因此具有优于一般活性污泥法的处理效率。
(2)生物接触氧化法的抗冲击性能良好，且系统启动速度快，在1~2天内即能取得明显效果。
而其他活性污泥法需要更长的时间才能
培养起处理菌种。
(3)基本不存在污泥膨胀的危险，而其他活性污泥法均存在。
(4)操作管理简单，基本不需要维护，而其他活性污泥法，均需要一定维护操作
二沉池
污水经过两级接触氧化池后，有机物被好氧细菌作为营养源，经氧化和同化作用，被微生物所利用，用于自身的生长与繁殖。
由于生物的大量繁殖，粘附在填料上的生物膜越积越厚，最里层的微生物由于无法继续获得能量而老化，从而失去粘附能力，从填料上脱落下来，以污泥的形式随出水进入沉淀池，在二沉池内通过斜板沉淀原理，将污水中的悬浮物沉淀下来，达到泥水分离的效果。
沉淀池的剩余污泥由污泥泵回流至水解酸化池，多余的污泥则送至污泥浓缩池进行污泥浓缩。
过滤器
由于从沉淀池出来的水中还含有细小的悬浮物，直接排放不能满足国家的相关排放标准，故在此设置了一套过滤器装置。
过滤器属于固液分离处理，但有别于二沉池。
它主要是在压力的作用下，通过过滤介质孔隙对悬浮固体的阻截作用而完成固液分离。
消毒池
污水存在大量细菌、病毒、寄生虫卵和一些有毒有害物质，为防
止传染病菌的扩散危害，需进行消毒处理，以杀灭所有的病原微生物，确保达到国家规定的排放标准。
工艺流程图。
