模拟量转矩偏置调整方法

PLC调试中常见的模拟量输入输出校准问题及解决方案在工业自动化控制系统中，可编程逻辑控制器（PLC）是一个重要的设备，负责监测和控制各种过程。

模拟量输入输出模块是PLC中至关重要的部分，用于读取和输出模拟量信号。

然而，在PLC调试过程中，经常会遇到模拟量输入输出校准问题。

本文将介绍几个常见的模拟量输入输出校准问题，并提供相应的解决方案。

一、零点漂移问题在PLC调试过程中，模拟量输入输出模块的零点漂移是一个常见的问题。

零点漂移是指模拟量输入输出模块在没有输入信号或输出为零时，输出值不为零的情况。

这可能导致系统误差，影响整个控制过程的准确性。

解决方案：1. 确保输入信号源处于零点状态。

检查传感器、变送器等设备的零点校准，确保输入信号源输出的模拟量为零。

2. 检查输入信号线路。

排除信号线路故障，例如断线、接触不良等情况。

可以使用万用表或示波器检测信号线路的连通性，并重新连接或更换有问题的线路。

二、量程偏移问题模拟量输入输出模块的量程偏移是指模块的输入输出范围与实际应用范围不一致的情况。

这可能导致模块无法准确读取或输出信号，从而影响控制系统的运行。

解决方案：1. 确定量程设置。

检查PLC程序中模拟量输入输出模块的量程设置是否正确。

根据实际应用要求，调整输入输出模块的量程范围，使其与实际信号范围相匹配。

2. 检查量程设置参数是否正确。

对于某些模拟量输入输出模块，需要手动设置量程参数，例如最小值、最大值等。

确保这些参数与实际应用需求一致，并进行相应的设置。

三、传感器误差问题传感器是模拟量输入输出模块的重要组成部分，常用于测量温度、压力、流量等物理量。

然而，传感器的误差可能导致模块读取的信号不准确，从而影响整个控制系统的性能。

解决方案：1. 校准传感器。

使用专业的仪器设备，对传感器进行定期的校准操作。

校准过程可以根据设备制造商提供的校准方法进行，以确保传感器输出的模拟量是准确的。

2. 检查传感器的接线。

排除传感器接线松动、接点氧化等问题，确保传感器与模拟量输入输出模块的连接可靠稳定。

KM01B重量变送器使用说明书1.0 概述工业过程控制系统广泛使用了4～20mA控制环路，接口简单，提供了使传感器与控制接口实现标准化的方法及不太容易受噪声影响，所以应用十分广泛。

而各种应用类型的变送器，如温度变送器、压力变送器、湿度变送器、重量变送器等等，提供了桥梁的作用，把各种物理信号（依靠相应的传感器）转变为典型的4～20mA模拟量输出。

KM01B型重量变送器是宁波柯力传感器制造有限公司根据客户要求推出的4～20mA双路输出变送器，在产品设计中考虑了实际应用中对长期稳定性和宽温工作范围的要求。

1.1主要特点及技术参数传感器激励电压：DC 5V，可驱动4只350Ω的电阻应变式称重传感器. 共有两路输出。

其中一路由三个传感器并联输入经变送器转换输出；另一路由单个传感器经变送器转换输出。

数据更新速率：15次/秒输入信号量程范围：±20mV.输入信号最小动态范围：0.5mV.模拟输出类型：4～20mA综合精度：0.1%FS使用环境：温度：0o C~40o C，相对湿度为≤85％RH。

存储环境：温度：-10o C~60o C，相对湿度为≤90％RH。

KM01B型重量变送器内置四路称重传感器接线端子，采用密封式外壳，防护等级为IP63，工作温度范围0o C~40o C，可应用于多种工业环境。

1.2 电源重量变送器直流电源电压范围：12-24V，最大功耗3W。

重量变送器需要良好的接地，供电电源应稳定，不可与易产生电源噪声的大功率设备如电机、继电器或加热器等共用一个电源，避免高频的脉冲群干扰信号，否则会影响变送器的输出精度。

外形及安装尺寸：2.0 安装本章将介绍如何安装和调试仪表，在安装和使用仪表前请仔细阅读本章。

2.1 开箱检查打开包装箱，按照装箱清单检查随机附带的部件是否完整。

若有缺件或部件损坏，请速与承运单位和本公司联系，以便及时得到妥善处理。

2.2 系统接线2.2.1 传感器接线将传感器引线由1#～4#端口穿入重量变送器内部，接入1#～3#端口的传感器由IOUT1端口输出；接入4#端口的传感器由IOUT2端口输出，按照下面的标识连接。

变频器模拟量控制参数设置1、当P701-P704任一个设置为25（直流注入制动），才可使用P1230-1233的参数2、在变频器投入运行之前应将参数复P10位为0。

3、有时间试试P725如何使用4、如果设定的斜坡下降/上升时间（P1121/P1120）太短，就有可能导致变频器跳闸5、频繁地长期使用直流注入制动可能引起电动机过热。

6、连续提升（P1310）和其它提升参数（加速度提升P1311 和起动提升P1312）一起使用时，提升值是各个提升值共同的作用。

但是，它们的优先级如下：P1310 > P1311 > P13127、当变频器未输出时，面板显示值在某两个值之间交换显示，这是P6显示方式所决定的，可以改变P6的值，来达到你想要的显示方式。

接线：P725为1时接线端3：模拟输入正接线端4：模拟输入负接线端5：正转输入（高电平）接线端6：反转输入（高电平）接线端9：电源输入负接线：P725为0时接线端3：模拟输入正接线端4：模拟输入负接线端5：正转输入（低电平）接线端6：反转输入（低电平）接线端9：电源输入负继电器输出接点（变频器接线端子号10和11）要想使用此输出功能需对参数P731进行设置变频器的模拟输出（变频器接线端子号12和13）（0 - 20 mA 模拟输出的功能）要想使用此输出功能需对参数P771进行设置采用电位器控制变频器速度时，将P700设置为外控（默认值），P701-P704设置一个正转一个反转，P1000设置为模拟输入（默认值）。

外部接线2、4、9接低电平，1、4接电位器两端，3接中控端。

使用BOP面板控制时，会用到P1040、P1058、P1059、P1060、P1061、P1031、P1032。

电动机的转矩控制与调整方法电动机作为一种常见的动力装置，在工业生产和日常生活中扮演着重要的角色。

转矩控制是电动机运行中的关键问题之一，本文将介绍几种常见的电动机转矩控制与调整方法。

一、电阻调速法电阻调速法是一种简单常用的调速方法，它通过改变电动机的外加电阻来调整转矩。

当提高电动机的外加电阻时，电路中的总电阻增加，电流减小，导致电动机的转矩下降；反之，降低外加电阻，则转矩增加。

这种方法简单易行，但效率较低，容易产生能量损耗。

二、电压变频调速法电压变频调速法是目前较为常用的调速方法之一。

它通过改变供电电压的频率和幅值来控制电动机的转矩。

当频率增加时，电动机的转速也相应增加；反之，频率降低则转速减小。

同时，通过调节电压的幅值，可以实现对电动机转矩的控制。

这种方法调速范围广，精度较高，但系统成本较高。

三、磁场调整法磁场调整法是一种通过改变电动机磁场来达到调整转矩的方法。

常用的有励磁电流调节法和励磁电压调节法。

励磁电流调节法通过调节电动机的励磁电流来改变电磁矩，从而调整转矩大小；励磁电压调节法则通过改变励磁电压来实现。

这种方法调速范围广，调整灵活，但需要额外的调整设备。

四、机械传动调整法机械传动调整法是一种通过改变传动机构的结构和参数来实现电动机转矩控制的方法。

常见的有变速箱、离合器和机械减速器等。

通过改变传动比例或者切换传动机构，可以实现电动机的转矩调整。

这种方法稳定可靠，但需要结构复杂的传动机构，并且传动效率较低。

五、电流反馈控制法电流反馈控制法是一种通过测量电动机的电流信号，并将其反馈给控制系统来调整转矩的方法。

控制系统根据电流信号的反馈值，通过调节供电电压或者改变控制策略来实现对转矩的控制。

这种方法具有响应速度快，控制精度高的优点，但需要较为复杂的控制系统。

综上所述，电动机的转矩控制与调整方法有电阻调速法、电压变频调速法、磁场调整法、机械传动调整法和电流反馈控制法等。

每种方法都有其适用的场景和优缺点，选择合适的控制方法需要根据具体情况来决定。

转矩pi调节器算法设计
转矩PI调节器算法设计主要包括以下步骤：
1. 确定转矩计算公式：首先需要确定转矩的计算公式，该公式可以根据电机和负载的特性进行选择或设计。

2. 对转矩计算公式求导：通过对转矩计算公式进行求导，可以得到转矩偏差与转矩角增量的关系。

这一步的目的是为了更好地理解转矩的变化规律，以便于后续的调节器设计。

3. 设计PI调节器：根据转矩偏差与转矩角增量的关系，设计一个比例（P）和积分（I）调节器。

PI调节器的参数可以通过试凑法或者优化算法进行确定，使得调节器能够更好地跟踪转矩的变化。

4. 实现PI调节器：将设计的PI调节器通过编程或者硬件实现，使得调节器能够实时地对转矩进行调节。

5. 测试与验证：通过实验或仿真对设计的转矩PI调节器进行测试和验证，检查调节器的性能和效果是否符合要求。

总之，转矩PI调节器算法设计需要根据具体的电机和负载特性进行选择和设计，以保证系统的稳定性和动态性能。

模拟量参数调整方法
模拟量参数调整方法通常包括以下步骤：
1. 确定参数调整的范围和目标：例如，确定需要调整的参数、参数的范围和目标值等。

2. 收集参数调整所需的数据：例如，收集实际数据、安装设备等。

3. 定义参数调整的方法：例如，选择合适的算法、使用何种方法进行参数调整等。

4. 进行参数调整：根据所选择的方法和参数范围，逐步进行调整，保证调整过程中的精度和可靠性。

5. 检查和测试：检查和测试调整后的参数是否满足预期目标和性能要求。

6. 优化调整结果：根据测试结果，调整优化调整结果，确保其符合预期目标和性能要求。

需要注意的是，在进行模拟量参数调整时，应按照机器设备的设备说明书和技术要求进行操作，避免因调整不当而造成设备故障或影响设备性能。

运动控制器以模拟量信号控制伺服电机的一般调试步骤运动控制器以模拟量信号控制伺服电机的一般调试步骤运动控制器控制伺服电机通常采用两种指令方式：1，数字脉冲这种方式与步进电机的控制方式类似，运动控制器给伺服驱动器发送“脉冲/方向”或“CW/CCW”类型的脉冲指令信号；伺服驱动器工作在位置控制模式，位置闭环由伺服驱动器完成。

日系伺服和国产伺服产品大都采用这种模式。

其优点是系统调试简单，不易产生干扰，但缺点是伺服系统响应稍慢。

2，模拟信号这种方式下，运动控制系统给伺服驱动器发送+/-10V的模拟电压指令，同时接收来自电机编码器或直线光栅等位置检测元件的位置反馈信号；伺服驱动器工作在速度控制模式，位置闭环由运动控制器完成。

欧美的伺服产品大多采用这种工作模式。

其优点是伺服响应快，但缺点是对现场干扰较敏感，调试稍复杂。

以下介绍运动控制器以模拟量信号控制伺服电机的一般调试步骤：1、初始化参数在接线之前，先初始化参数。

在控制器上：选好控制方式；将PID参数清零；让控制器上电时默认使能信号关闭；将此状态保存，确保控制器再次上电时即为此状态。

在伺服驱动器上：设置控制方式；设置使能由外部控制；编码器信号输出的齿轮比；设置控制信号与电机转速的比例关系。

一般来说，建议使伺服工作中的最大设计转速对应9V的控制电压。

比如，松下MINAS A4系列伺服驱动器的速度指令增益参数Pr50用来设置1V指令电压对应的电机转速（出厂值为500），如果你只准备让电机在1000转以下工作，那么，将这个参数设置为111。

2、接线将控制器断电，连接控制器与伺服之间的信号线。

以下的连线是必须的：控制器的模拟量输出线、使能信号线、伺服输出的编码器信号线。

复查接线没有错误后，将电机和控制器上电。

此时电机应该不动，而且可以用外力轻松转动，如果不是这样，检查使能信号的设置与接线。

用外力转动电机，检查控制器是否可以正确检测到电机位置的变化，否则检查编码器信号的接线和设置3、试方向对于一个闭环控制系统，如果反馈信号的方向不正确，后果肯定是灾难性的。

附件四模拟量转矩偏置调整方法一、称重传感器输出接到VG7的Ai1-M端子上，功能码E-49设成“5：转矩偏置”。

二、模拟量转矩偏置控制方框图三、关于模拟量转矩偏置输入极性根据升降方向和电动机旋转方向以及输入电压极性，按照下表设定加在Ai1或Ai2端子上的模拟量转矩偏置的增益设定值（E53或E54）。

四、模拟量转矩偏置平衡调整 操作面板上的名称是「Ai3偏置」E 5 9 A i 3 偏 置设定范围：-100. 0 ～ 100.0 (%)◆ 将平衡载荷时的模拟量转矩偏置输入电压以相对于10V 的百分比进行设定。

（1）上升运转电动机正转时平衡载荷时输入电压的绝对值（V ）×100（%）10（V ）设定值为（+）（2）上升运转电动机反转时平衡载荷时输入电压的绝对值（V ）×100（%）- 10（V ）设定值为（-）五、模拟量转矩偏置增益调整◆ E55设定值为驱动运转时的增益，E56设定值为制动运转时的增益，乘以模拟量转矩偏置输入值。

◆ 根据载重检测器的输入电压，设定增益。

在100%载荷和0%载荷的状态下， 用LED 监视器上确认的恒速运转时的转矩指令值来确定模拟量偏置输入电压（相当于载重量）的增益。

设定标准（1） E55（驱动时的增益）τ100up ：在100% 载荷状态下恒速上升时LED 显示的转矩指令值[%]。

E59 =E59 =τ100up [%]10[V]×[（100%载荷的输入电压）[V]-（平衡载荷时的输入电压）[V] ]τ0dwn ：在0% 载荷状态下恒速下降时LED 显示的转矩指令值[%]。

τ0dwn10[V]×[（100%载荷的输入电压）[V]-（平衡载荷时的输入电压）[V] ]（2） E56（制动时的增益）τ100up ：在100% 载荷状态恒速上升时LED 显示的转矩指令值[%]。

τ100up [%]10[V]×[（100%载荷的输入电压）[V]-（平衡载荷时的输入电压）[V] ]τ0dwn ：在0% 载荷状态下恒速下降时LED 显示的转矩指令值[%]。

脉冲信号控制伺服电机转速，模拟量控制扭矩一．脉冲信号控制伺服电机转速1.实验设备○1.CP1H-XA40DT-D○2.R88M-G20030H-Z○3.R88D-GT02H-Z○4.XW2Z-100J-B24○5.XW2B-50G52.设备接线○1.CP1H脉冲输出接线○2.G伺服脉冲输入接线3.参数设定○1.G伺服参数设置Pn02=0 （位置控制）Pn41=0 （根据指令脉冲方向旋转电机）Pn42=1 （脉冲模式：正转脉冲/反转脉冲）○2.PLC设置使用脉冲输出04.实验过程○1.实验使用CP1H脉冲输出0控制一路伺服电机运动，G伺服CN1端子4和6分别接CP1H的100.00和100.02；XW2Z-100J-B24两端分别连接驱动器和XW2B-50G5接线端子；○2.在程序中使用SPED指令控制脉冲的方向和个数，使用INI指令使电机停止；○3.由于电机有正，反转两个方向，因此需使用两条SPED指令，以及去反指令二．模拟量控制电机扭矩1.实验设备○1.CP1H-XA40DT-D○2.R88M-G20030H-Z○3.R88D-GT02H-Z○4.XW2Z-100J-B24○5.XW2B-50G52.设备接线○1.CP1H模拟量接线○2.连接G伺服驱动器CN1，端子16,17,18接线3.参数设定○1.伺服参数Pn03=0；○2.Pn5C=10 （模拟量与扭矩的比例值）；PLC内置A/D,D/A设置为-10V~+10V输出输入，分辨率为60004.实验过程○1.伺服驱动器CN1端子16和18分别接CP1H的模拟量输出+,-;模拟量为-10V~+10V，17接模拟量地；○2.将模拟量输出0接入模拟量输入0中，使用+10V~-10V的模拟量量程，其中0V~+10V控制电机正转时扭矩，-10V~0V控制电机反转时扭矩，模拟量量程为6000。

○3.由于电机有正，反转两个方向，因此需使用两条SPED指令，以及取反指令，同时输出正，负两种模拟量信号。

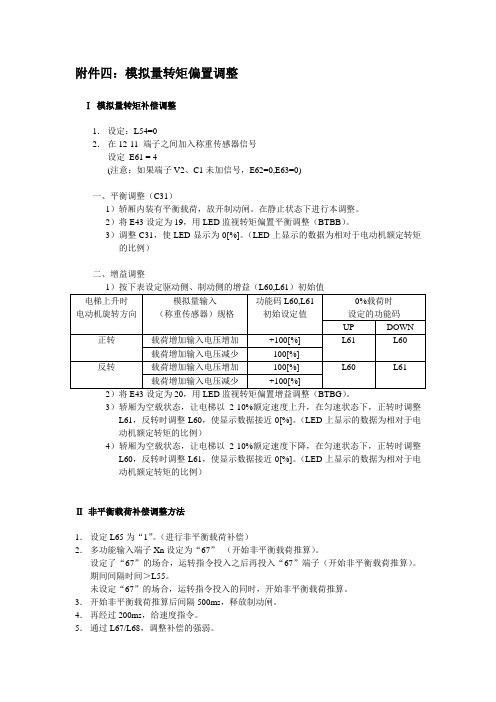

附件四：模拟量转矩偏置调整
Ⅰ模拟量转矩补偿调整
1．设定：L54=0
2．在12-11 端子之间加入称重传感器信号
设定E61 = 4
(注意：如果端子V2、C1未加信号，E62=0,E63=0)
一、平衡调整（C31）
1）轿厢内装有平衡载荷，放开制动闸。

在静止状态下进行本调整。

2）将E43设定为19，用LED监视转矩偏置平衡调整（BTBB）。

3）调整C31，使LED显示为0[%]。

（LED上显示的数据为相对于电动机额定转矩的比例）
二、增益调整
2）将E43设定为20，用LED监视转矩偏置增益调整（BTBG）。

3）轿厢为空载状态，让电梯以2-10%额定速度上升，在匀速状态下，正转时调整L61，反转时调整L60，使显示数据接近0[%]。

（LED上显示的数据为相对于电
动机额定转矩的比例）
4）轿厢为空载状态，让电梯以2-10%额定速度下降，在匀速状态下，正转时调整L60，反转时调整L61，使显示数据接近0[%]。

（LED上显示的数据为相对于电
动机额定转矩的比例）
Ⅱ非平衡载荷补偿调整方法
1．设定L65为“1”。

（进行非平衡载荷补偿）
2．多功能输入端子Xn设定为“67”（开始非平衡载荷推算）。

设定了“67”的场合，运转指令投入之后再投入“67”端子（开始非平衡载荷推算）。

期间间隔时间＞L55。

未设定“67”的场合，运转指令投入的同时，开始非平衡载荷推算。

3．开始非平衡载荷推算后间隔500ms，释放制动闸。

4．再经过200ms，给速度指令。

5．通过L67/L68，调整补偿的强弱。

A5系列转矩限制及转矩控制A5系列驱动器在位置控制模式下设置转矩限制方法一（转矩通过参数限制）：适用于通用型和专用型当转矩限制选择PA5.21=1时，正负方向的转矩限制直接设置参数PA0.13的数值即可。

当转矩限制选择PA5.21=2时，正方向的转矩限制直接设置参数PA0.13的数值即可，负方向的转矩限制直接设置参数PA5.22的数值即可。

方法二（转矩通过模拟量限制，与参数PA5.27有关）：只适用于通用型，专用型将会出现Err71报警当转矩限制选择PA5.21=0时，正方向的转矩限制通过P-ATL（第16脚与第17脚的电压0~10V）来设置即可，负方向的转矩限制通过N-ATL（第18脚与第17脚的电压-10~0V）来设置即可。

当转矩限制选择PA5.21=4时，正方向的转矩限制通过P-ATL（第16脚与第17脚的电压0~10V）来设置即可，负方向的转矩限制通过N-ATL（第18脚与第17脚的电压0~10V）来设置即可。

A5系列驱动器在速度控制模式下设置转矩限制电机的转速可以用内部速度控制或者外部模拟量控制一、内部速度控制当PA0.01=1时，PA3.00=1/2/3时，参数PA3.04~PA3.11分别可以控制8段不同的转速。

二、外部模拟量控制当PA0.01=1时，PA3.00=0时，外部模拟量电压通过SPR/TRQR/SPL（第14脚与第15脚的电压0~±10V）来设置即可（与参数PA3.02、PA3.03有关）。

方法一（转矩通过参数限制）：当转矩限制选择PA5.21=1时，正负方向的转矩限制直接设置参数PA0.13的数值即可。

当转矩限制选择PA5.21=2时，正方向的转矩限制直接设置参数PA0.13的数值即可，负方向的转矩限制直接设置参数PA5.22的数值即可。

方法二（转矩通过模拟量限制，与参数PA5.27有关）：当转矩限制选择PA5.21=0时，正方向的转矩限制通过P-ATL（第16脚与第17脚的电压0~10V）来设置即可，负方向的转矩限制通过N-ATL（第18脚与第17脚的电压-10~0V）来设置即可。

模拟量的使用和PID调节程序中硬件的组态：模拟量模块的属性设置这里以输入模块做案例，输出模块和输入模块设置是一样的。

OK程序的编写：在S7-300PLC内，模拟量转换的数值是-27648到+27648-10V到10V对应-27648到276480到10v 对应0到+ 27 ...程序中硬件的组态：模拟量模块的属性设置这里以输入模块做案例，输出模块和输入模块设置是一样的。

OK程序的编写：在S7-300plc内，模拟量转换的数值是-27648到+27648-10V到10V对应-27648到276480到10v 对应0到+ 27648-20mA到20mA对应-27648到276480mA到20mA对应0到276484mA到20mA对应0到27648（没有偏执）温度以实际温度放大10倍处理（有不同的情况，详情看模块手册）名词解释：单极性，指0到27648双极性，指-27648到27648下面对模拟量处理经常使用的两个系统功能SFC105和SFC106进行说明：SFC105的作用是将PLC内部的模拟量（-27648到27648），转化成我们能看懂的具体实际物理量（列如速度，温度，压力，频率等）N：模拟量的反馈值（PQW），就是系统接受到的-27648到27648的值。

HI_LIM：实际物理量的上限标定（最高频率，最高温度，最高压力等）浮点数。

HL_IM：实际物理量的下线标定（最低频率，最低温度，最低压力等）浮点数。

BIPOLAR：极性选择，为“0”的时候是单极性，为“1”的时候是双极性。

RET_VAL:故障代码。

OUT：转换的结果（D），模拟量转换成的实际物理量。

模拟演示：SFC106的作用是将具体实际物理量（列如速度，温度，压力，频率等）转化成PLC内部的模拟量（-27648到27648），IN:实际物理量输入（列如速度，温度，压力，频率等）HI_LIM：实际物理量的上限标定（最高频率，最高温度，最高压力等）浮点数。

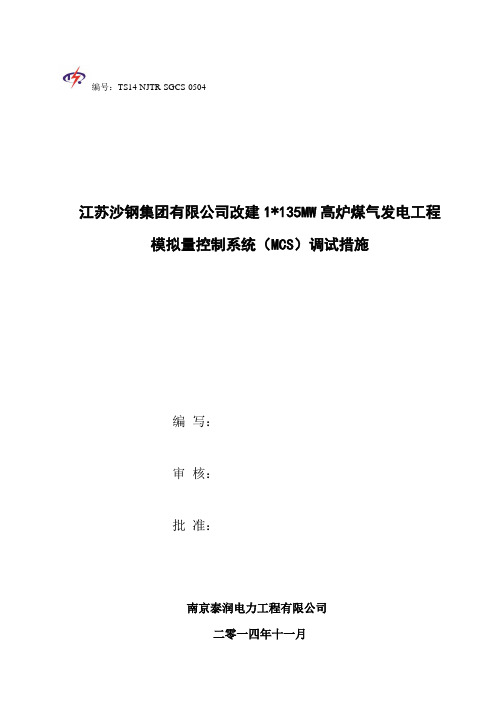

编号：TS14-NJTR-SGCS-0504江苏沙钢集团有限公司改建1*135MW高炉煤气发电工程模拟量控制系统（MCS）调试措施编写：审核：批准：南京泰润电力工程有限公司二零一四年十一月编制单位：南京泰润电力工程有限公司文件编号：TS14-NJTR-SGCS-0504项目负责人：费江林工作人员：贾保海殷翔王民安会审单位：江苏沙钢集团有限公司江苏常源建设监理有限公司湖南省工业设备安装有限公司南京泰润电力工程有限公司批准单位:江苏沙钢集团有限公司改建1*135MW高炉煤汽发电工程启动调试指挥部江苏沙钢集团有限公司改建1*135MW高炉煤气发电项目模拟量控制系统（MCS）调试措施会签单编制单位签名日期南京泰润电力工程有限公司会审单位签名日期江苏沙钢集团有限公司江苏常源建设监理有限公司湖南省工业设备安装有限公司批准单位签名日期江苏沙钢集团有限公司改建1*135MW高炉煤气发电项目工程启动调试指挥部目录1. 编制依据 (5)2. 调试目的 (5)3. 调试对象及范围 (5)4. 调试方法及流程 (6)5. 调试前应具备的条件 (10)6. 安全技术要求 (10)7. 危险源辩识、防范 (10)8. 试验仪器仪表 (11)9. 组织分工 (11)10、调试验评标准 (11)1. 编制依据1.1 《火力发电建设工程机组调试质量验收及评价规程》DL/T 5295－2013；1.2 《火力发电建设工程启动试运及验收规程》DL/T-5437-2009；1.3 《电力建设施工及验收技术规范（第五部分：热工自动化）》DLT5190.5-2004；1.4 《火力发电建设工程机组调试技术规范》DL/T-5294-20131.5 EMMERSON公司提供的MCS系统组态图和技术规范书；1.6 EMMERSON公司提供的技术说明书2. 调试目的通过调试，使所有的MCS子系统投入自动运行，以稳定生产过程中的主要工艺参数，能满足锅炉和汽机及其辅助系统安全可靠、稳定高效运行。

KM01B重量变送器使用说明书1.0 概述工业过程控制系统广泛使用了4〜20mA控制环路，接口简单，提供了使传感器与控制接口实现标准化的方法及不太容易受噪声影响，所以应用十分广泛。

而各种应用类型的变送器，如温度变送器、压力变送器、湿度变送器、重量变送器等等，提供了桥梁的作用，把各种物理信号（依靠相应的传感器）转变为典型的4〜20mA模拟量输出。

KM01B型重量变送器是宁波柯力传感器制造有限公司根据客户要求推出的4〜20mA双路输出变送器，在产品设计中考虑了实际应用中对长期稳定性和宽温工作范围的要求。

1.1主要特点及技术参数传感器激励电压：DC 5V,可驱动4只350的电阻应变式称重传感器.共有两路输出。

其中一路由三个传感器并联输入经变送器转换输出；另一路由单个传感器经变送器转换输出。

数据更新速率：15次/秒输入信号量程范围：±20mV.输入信号最小动态范围：0.5mV.模拟输出类型：4〜20mA综合精度：0.1%FS使用环境：温度：0oC40oC,相对湿度为W85%RH。

存储环境：温度：-10oC60oC,相对湿度为W90%RH。

KM01B型重量变送器内置四路称重传感器接线端子，采用密封式外壳，防护等级为IP63,工作温度范围0oC40oC,可应用于多种工业环境。

1.2电源重量变送器直流电源电压范围：12-24V,最大功耗3W。

重量变送器需要良好的接地，供电电源应稳定，不可与易产生电源噪声的大功率设备如电机、继电器或加热器等共用一个电源，避免高频的脉冲群干扰信号, 否则会影响变送器的输出精度。

外形及安装尺寸：2.1安装本章将介绍如何安装和调试仪表，在安装和使用仪表前请仔细阅读本章。

2.2开箱检查打开包装箱，按照装箱清单检查随机附带的部件是否完整。

若有缺件或部件损坏，请速与承运单位和本公司联系，以便及时得到妥善处理。

2. 2系统接线2. 2.1传感器接线将传感器引线由1#〜4#端口穿入重量变送器内部，接入1#〜3#端口的传感器由I0UT1端口输出；接入4#端口的传感器由I0UT2端口输出，按照下面的标识连接。

S7-200模拟量转换器校准算法---简介本文档旨在介绍S7-200控制器中模拟量转换器的校准算法。

校准算法的目的是通过对模拟量转换器的参数进行调整，使得S7-200控制器能够准确地测量和转换模拟信号。

---模拟量转换器校准步骤步骤1: 确定校准点首先，需要确定校准点的个数和位置。

根据实际应用需求，一般选择至少两个校准点。

校准点的位置应覆盖整个模拟量输入范围，并且校准点之间的间距应相对均匀。

步骤2: 收集校准数据在确定了校准点后，需要使用已知准确数值的模拟信号输入到S7-200控制器中，并记录对应的模拟量转换器输出数值。

收集足够数量的校准数据有助于提高校准结果的准确性。

步骤3: 校准曲线拟合得到了足够的校准数据后，可以使用拟合算法将校准数据拟合成校准曲线。

常用的拟合算法包括线性拟合、多项式拟合等。

拟合曲线的选择应根据实际情况和校准点的分布来确定。

步骤4: 校准参数计算通过拟合曲线，可以得到校准曲线的表达式。

根据表达式，计算出校准参数。

常见的校准参数包括增益和偏移量。

增益参数用于调整斜率，而偏移量参数用于调整截距。

步骤5: 校准参数设置最后一步是将计算得到的校准参数设置到S7-200控制器中。

在控制器的配置界面中，找到模拟量转换器校准参数的设置选项，并将计算得到的参数输入其中。

---结论通过以上步骤，我们可以完成S7-200模拟量转换器的校准工作。

校准后的模拟量转换器能够更准确地测量和转换模拟信号，提高了控制系统的精度和稳定性。

以上是S7-200模拟量转换器校准算法的详细步骤和流程，希望对您有所帮助。

---*注意：以上文档仅作参考，具体操作应根据实际情况和设备说明进行。

*。

plc模拟量输入模块校准方法
plc采用硬件校准法或者软件校准法校准时，应准备高精度的测量仪表和稳定的输入信号源，平均值滤波的采样次数应取较人的值。

1.硬件校准法
以EM235模拟量输入模块为例，它有1个调整增益(Gain)的电位器和1个调整偏移量Offset）的电位器。

当输入信号为4～20mA时，将4mA电流加到1个通道的输入端，用软件读出转换后的数字，调节偏移量电位器，直到读数为6 400，然后将满刻度值信号(如20mA)加到1个通道的输入端，读出转换后的数字，调节增益电位器，直到读数为32 000。

2.软件校准法
由于输入信号总与转换后的数值成线性比例关系，因此只需找到两组已知的实际值对应的转换后数据即可，利用比例关系可求出任意转换后的数值对应的实际值，简单方便。

使用变频器模拟量控制方式控制电机运行的操作方法可以归纳为以下几个步骤：1. 硬件准备：确保你有适当的电机、变频器、输入/输出设备以及其他必要的硬件。

变频器应具有模拟输入端口，通常标记为“AI”。

此外，你需要一个能提供模拟输出的设备（如PLC或另一个变频器），其输出能连接到变频器的模拟输入端口。

通常，这个设备会提供0-10V或0-20mA的模拟信号。

2. 连接硬件：将电机的电源线连接到变频器的输出端。

将模拟输入设备的输出线连接到变频器的模拟输入端口。

3. 设定变频器：打开变频器的外壳，找到相应的参数设置按钮或接口。

根据你使用的模拟信号（0-10V或0-20mA），你需要设置变频器的输入电压或电流范围。

对于0-10V的信号，将变频器的AI最小值设置为0V，AI最大值设置为10V。

对于0-20mA的信号，将AI最小值设置为0mA，AI最大值设置为20mA。

4. 调整速度：调整模拟输出设备的输出值以改变电机的速度。

如果你使用的是0-10V的信号，将模拟输出调整到一个适当的电压，这会决定电机的速度。

如果你使用的是0-20mA的信号，调整模拟输出电流到所需的值，电机速度会随之改变。

5. 监控运行：你可以通过变频器或模拟输出设备的显示屏来监控电机的运行状态。

也可以通过电脑或其他上位机软件来实时监控和调整电机的运行。

6. 异常处理：如果遇到任何问题（如电机不转、速度不稳定等），应立即停机检查。

检查所有硬件连接是否正确，检查模拟输出值是否在正确的范围内，检查变频器的设置是否正确。

以上就是使用变频器模拟量控制方式控制电机运行的基本操作方法。

但请注意，不同的设备可能会有不同的操作方式，建议参照设备的用户手册或联系制造商获取更详细的操作指南。

模拟量控制系统(MCS)调试措施1 编制目的编制本措施的目的，是为了规范MCS系统的调试工作，提高热工自动调节系统的调试质量；使MCS系统的调试工作有计划、有条理地进行，避免失误和遗漏,以保证机组整体调试工作的安全顺利实施。

2 编制依据《火电工程启动调试工作规定》电力工业部建设协调司（1996年版）《火力发电厂基本建设工程启动及竣工验收规程》电力工业部（1996年版）《火电工程调整试运质量检验及评定标准》电力工业部建设协调司（1996年版）《模拟量控制系统负荷变动试验导则》电力工业部建设协调司（1996年版）《MCS控制系统功能设计说明书》新华控制公司；《MCS控制系统组态逻辑图》新华控制公司；西北电力设计院有关图纸、资料；新华控制公司XDPS-400e技术资料及图纸；大唐甘谷电厂300MW机组锅炉运行规程；大唐甘谷电厂300MW机组汽轮机运行规程。

3 调试对象及简要特性介绍大唐甘谷电厂2*300MW机组MCS协调控制系统采用XDPS集散控制系统实现，其控制功能由XDPS 系统相应控制器柜及相应的扩展柜和构成控制回路的外围测量变送设备、执行机构共同完成；每一个调节回路的控制策略组态于相应的控制器中，而控制状态切换都由其中的切换逻辑自动完成。

机炉各调节系统的手动操作及手/自动的切换，可由运行人员在CRT画面进行。

MCS系统包括单元机组机、炉主控系统及相关的子系统和辅助控制系统两大部分。

3.1 单元机组机、炉协调系统：主要任务在于建立电网调度、锅炉和汽机控制系统之间的有机联系，协调机炉的运行，共同适应外界负荷的要求；根据机组主、辅机的运行状况，确定机组带负载的能力，提高机组的负荷适应性；形成机组负荷指令。

3.1.1协调控制方式协调控制分MAN、BF、TF、CCBF、CCTF五种方式：3.1.1.1 MAN方式MAN方式——即锅炉主控、汽机主控都在手动方式。

3.1.1.2 BF方式BF方式——炉跟机，即锅炉控制主汽压力，汽机主控在手动方式。

电动机的转矩控制与调节电动机是一种将电能转换为机械能的装置，其工作效果和性能直接取决于对其转矩的控制与调节。

转矩控制与调节是电动机系统中的关键环节，对于提高电机系统的效率、稳定性和可靠性具有重要作用。

本文将探讨电动机的转矩控制与调节，介绍常用的控制方法和调节技术。

一、转矩控制方法1.定转矩控制(DTC)定转矩控制是一种广泛应用于电动机调速系统的控制方法，其原理是根据电动机电流的大小来实现对转矩的控制。

通过对电机绕组电流进行测量和反馈控制，可以实现对电机转矩的精确控制。

定转矩控制方法简单可靠，适用于大多数电动机的控制。

2.矢量控制矢量控制也被称为矢量变频调速控制，通过在电机转子和定子上分别建立坐标系，并采用矢量运算的方法来测量和计算电机的电流和转矩，实现对电机的精确控制。

矢量控制方法能够实时监测电机的磁场和转子位置，具有快速响应和高动态性能的特点。

二、转矩调节技术1.串级控制串级控制是一种常用的电机转矩调节技术，它通过在电机输入端串联一个可变阻抗来改变电机的输入电压和频率，从而实现对电机转矩的调节。

串级控制可以灵活地调节电机的输出转矩，并且具有较好的静态和动态特性。

2.磁场励磁控制磁场励磁控制是一种基于调节电机的励磁电流来改变电机转矩的技术。

通过改变励磁电流的大小和方向，可以控制电机的磁场强度和方向，从而实现对电机转矩的调节。

磁场励磁控制可以有效地改变电机的输出转矩和速度，具有较好的响应特性。

三、转矩控制与调节的应用领域1.机械制造行业在机械制造行业中，电动机广泛应用于各种机械设备中，如起重设备、机床、输送设备等。

通过对电动机的转矩进行精确控制和调节，可以提高机械设备的运行稳定性和工作效率。

2.交通运输行业在交通运输行业中，电动机广泛应用于汽车、电动车、火车等交通工具中。

通过对电动机转矩的控制和调节，可以提高交通工具的加速性能、行驶稳定性和能源利用效率。

3.能源行业在能源行业中，电动机用于发电机组、风力发电机组等设备中。
