断路器二次回路常见故障分析及处理

电力系统二次回路故障查找及处理分析摘要：电力系统二次回路故障，是电力系统较为常见的事故问题。

本文以电力系统二次回路故障的查找路径以及处理方式为主要研究对象，针对电力系统二次回路故障问题进行多角度、多层次、多内容的论述和分析，结合笔者多年从事电力系统领域的管理经验，提出一系列行之有效的故障处理办法和故障分析建议，助力相关领域的从业人员给予力所能及地帮助和支持。

仅供参考。

关键词：电力系统；二次回路故障；故障分析引言：随着现代社会的发展，电力系统已成为不可缺少的组成部分。

一方面，电力系统的稳定性关系到社会经济的发展和建设。

另一方面，加强电力系统运行的安全性，成为电力系统持续建设的重要基础。

因此，基于电力系统的重要性，需要持续不断提升电力系统相关故障的检修水平，有效落实多种策略，有效规避二次回路故障带来的影响和干扰。

1.线路保护电流二次回路电流差动保护，具有性能良好、灵敏度较高、系统稳定等一系列优点，是现代超高压电力系统电流保护的首选，其中我国线路电流差动保护的覆盖范围接近100%。

一方面，大量实践证明，电流差动保护与电流二次回路运行稳定性具有极为紧密的关联性和影响性，另一方面，线路保护与故障录波等测量装置，大多公用电流动感器，因此在进行故障监测过程中，能够对故障问题进行快速的警示和预判。

我国部分电力系统已经将边路、终端路器电流有效引入线路保护，能够在全方位的保护作用下，将故障录波以及行波测距装置进行并联。

1.电力系统二次回路故障问题的深入分析1.相电压的升高或者降低带来的影响当电力系统相电压存在偏移情况时，极有可能会直接或者间接影响继电保护系统的稳定运行。

对应的情况主要表现为，二次电路电压超过正常阈值，导致线路频率偏差较大。

此外，当二次回路的相电压低于正常电压时，继电保护系统会出现反群现象，从而影响继电器运行情况，从而引发其他问题。

1.电压互感器的配置电力系统电压互感器的数量与配置主要与系统的接线方式有关，需要满足设备保护、设备测量、测量安装等一系列要求，并且当出现运行方式改变等情况时，对应的保护装置相对稳定，不会出现失压等情况，并且同期点位的两侧都能够有效提取相应的电压。

电力系统电气二次回路的常见故障及对策随着我国经济快速发展，对于电力需求越来高。

那么对于供電系统基础建设和调度算法提出了新的挑战，但是我国很多供电线路由于各种问题的存在使得在供电高峰经常出现跳闸事故，影响了居民的正常生活。

本文在此基础上分析了变电运行跳闸故障存在的原因，以及根据笔者的经验提出几点改进建议，从而更好地提高供电系统安全性和稳定性，从而更好地提高我国电网管理水平。

标签：变电运行;跳闸故障;处理分析技术;供电系统1、电气二次回路概述电气二次回路是电力系统中重要的电路环节，能够有效保护电力系统的发电过程，从而保障电力系统中的设备能够稳定运行，从而更好地为用户提供更加优质的供电服务，因此电力系统中电气二次回路是保障整个电力系统稳定运行的重要基础。

在电气系统运行过程中需要综合考虑到这些故障的类型和具体原因，从而制定行之有效的解决方案，从而更好地保障电力系统运行。

如图1所示为二次回路运行示意图。

2、电力系统电气二次回路常见故障原因分析2.1、二次短路故障的分析电压互感器中也存在二次回路，其中二次短路就是最常见的-种故障。

二次短路故障会诱发-系列问题，直接将二次回路中的熔断器破坏掉，引起保护装置断线。

如果二次回路的电缆芯线出现故障，如断线、接触不良等，也会影响到保护装置作用的发挥。

当电压回路断线情况出现，意味着故障提示信号无法发出，排查故障时难度增加。

因此要求运维人员定期全面检查电压互感器，最大可能规避二次回路故障的发生。

2.2、二次侧开路故障分析二次侧开路故障也是电流互感器二次回路中常见的-种，出现开路故障引发多点接地问题。

通常情况下当二次回路出现二次侧开路故障后，整个监测回路的仪表数值均显示零点，因此当仪表指示异常且存在-会有-会无的情况，基本上可以断定出现半开路问题，也就是日常中最常见的接触不良问题。

此外，当回路仪表显示异常且电流互感器出现振动与不均匀噪声时，或故障情况严重直接出现冒烟、发热，都有可能引发安全事故。

二次回路的运行检查和故障处理范本二次回路是电力系统中的重要部分，其运行检查和故障处理非常重要。

本文将提供一个____字的范本，包括二次回路的运行检查、故障处理以及常见故障的排查方法和解决方案。

一、二次回路的运行检查1. 检查二次回路的接线情况：检查二次回路各个设备之间的连接是否良好，是否符合接线图要求。

2. 检查二次回路的电气连接：检查二次回路的电气连接是否牢固，插头和插座是否完好，是否有松动或腐蚀现象。

3. 检查二次回路的绝缘状态：使用绝缘电阻测试仪对二次回路进行绝缘测试，检查绝缘电阻是否符合要求，是否存在绝缘击穿的风险。

4. 检查二次回路的测量仪器：检查二次回路中的测量仪器是否正常工作，是否显示准确的测量值。

5. 检查二次回路的保护装置：检查二次回路中的保护装置是否正常运行，是否能够对系统故障进行快速、准确的保护。

6. 检查二次回路的通信设备：检查二次回路中的通信设备是否正常工作，是否能够与其他设备进行正常的通信。

7. 检查二次回路的数据记录设备：检查二次回路中的数据记录设备是否正常工作，是否能够准确记录系统运行的数据。

8. 检查二次回路的接地系统：检查二次回路的接地系统是否符合要求，是否存在接地故障的风险。

二、二次回路的故障处理1. 故障现象的观察：当二次回路发生故障时，首先要观察故障现象，了解故障的具体表现。

2. 故障原因的分析：根据故障现象和所了解的系统情况，对故障原因进行初步分析。

3. 故障现场的检查：对故障现场进行仔细检查，查找可能存在的故障原因。

4. 重要设备的检查：对二次回路中的重要设备进行详细检查，例如保护装置、测量仪器、通信设备等。

5. 排除明显故障：首先排除一些明显的故障，例如电源故障、设备损坏等。

6. 逐步排查故障：根据故障现象和已有的信息，逐步排查可能的故障原因，例如接线松动、线路短路等。

7. 测试和验证：在进行故障排查的过程中，可以进行一些测试和验证，检查故障排查的效果。

二次回路异常及故障处理二次回路的运行检查和故障处理电气设备二次回路是电气系统中的一个组成部分。

二次回路发生故障，直接影响电气设备和电力系统的安全运行：因此，二次回路一旦发生故障，应迅速准确地做出判断，排除故障。

1.二次回路的运行检查：(1)正常巡视检查1）检查直流系统的绝缘是否良好，各装置的工作电源是否正常；2）检查各断路器控制开关手柄位置与开关位置及灯光信号是否相对应； 3）检查事故信号，预告信号的音响及光字牌显示是否正常；4）各保护及自动装置连片的投退与调度命令是否相符，各熔丝，刀闸，转换电器的工作状态是否与实际相符，有无异常响声； 5）检查表计指示是否正常，有无过负荷； 6）检查信号继电器掉牌是否在恢复位置；7）继电保护人员检查电流互感器电流是否正常；8）继电保护人员检查差动保护的不平衡电压和电流是否正常；9）继电保护人员检查户内的二次回路接线是否正常，二次回路和接线端子是否结灰需要清扫；10）继电保护人员检查户外端子箱通风和加热回路是否正常；是否结露和漏水，端子螺丝是否生锈，电缆线是否有铜绿，是否结灰需要清扫，接地是否良好；等等。

(2)特殊巡视及检查1）梅雨季节和高温季节应加强巡视；2）当有事故跳闸后，应对保护及自动装置进行重点巡视检查，并详细记录各保护及自动装置的动作情况；3）高峰负荷以及恶劣天气应加强对二次设备的巡视； 4）对某些二次设备进行定点，定期和不定期的巡视检查。

2.二次回路故障的检查：电气设备的二次回路可分为测量仪表、监察装置、信号回路、控制回路、保护回路等。

在上述回路发生异常时，可以采用以下方法检查：(1) 直观检查法：即先检查交流进线保险、直流总保险，再检查各分路熔断器是否熔断，在未确认熔断器熔断回路故障点和故障原因，且没有排除故障以前，禁止投入已熔断的保险。

根据光字牌和告警信息，对照图纸进行检查，确定故障位置。

(2) 拉路检查法：直观检查不能确定故障回路时(如直流接地)，可采用拉开分路直流开关选择查找，并以先信号、照明部分，后操作部分；先室外部分，后室内部分为原则。

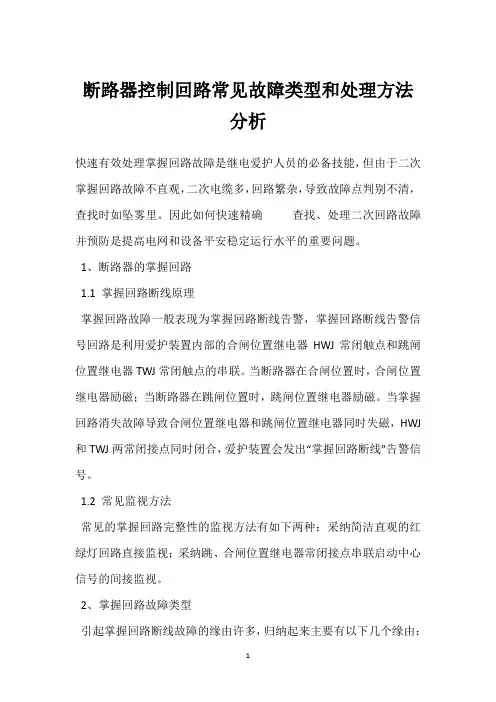

断路器控制回路常见故障类型和处理方法分析快速有效处理掌握回路故障是继电爱护人员的必备技能，但由于二次掌握回路故障不直观，二次电缆多，回路繁杂，导致故障点判别不清，查找时如坠雾里。

因此如何快速精确查找、处理二次回路故障并预防是提高电网和设备平安稳定运行水平的重要问题。

1、断路器的掌握回路1.1 掌握回路断线原理掌握回路故障一般表现为掌握回路断线告警，掌握回路断线告警信号回路是利用爱护装置内部的合闸位置继电器HWJ常闭触点和跳闸位置继电器TWJ常闭触点的串联。

当断路器在合闸位置时，合闸位置继电器励磁；当断路器在跳闸位置时，跳闸位置继电器励磁。

当掌握回路消失故障导致合闸位置继电器和跳闸位置继电器同时失磁，HWJ 和TWJ两常闭接点同时闭合，爱护装置会发出“掌握回路断线”告警信号。

1.2 常见监视方法常见的掌握回路完整性的监视方法有如下两种：采纳简洁直观的红绿灯回路直接监视；采纳跳、合闸位置继电器常闭接点串联启动中心信号的间接监视。

2、掌握回路故障类型引起掌握回路断线故障的缘由许多，归纳起来主要有以下几个缘由：（1）掌握电源空气开关跳开、故障或掌握电源熔丝熔断；（2）断路器帮助接点接触不良或损坏；（3）分、合闸线圈烧毁、断线；（4）储能回路故障、储能电机或储能行程开关损坏、储能接点接触不良；（5）电磁操动型机构电磁合闸线圈烧毁。

3、掌握回路故障处理方法虽然基本的掌握规律一样，但二次回路的实现方法不尽相同，要快速处理掌握回路断线故障，就要对断路器掌握回路的主干有清楚的了解，结合现场不同故障现象，以便形成基本推断。

断路器机构掌握回路简图如图1。

常见掌握回路断线故障及处理方法总结如下。

（1）询问现场工作人员相关的现场状况，即一、二次操作工作、断路器、爱护动作状况；根據现场状况有针对性地排查。

（2）现场有烧焦气味，可基本推断为以下三类：分、合闸线圈烧毁；电磁操动型机构电磁合闸线圈烧毁；弹簧操动型机构储能电机烧坏。

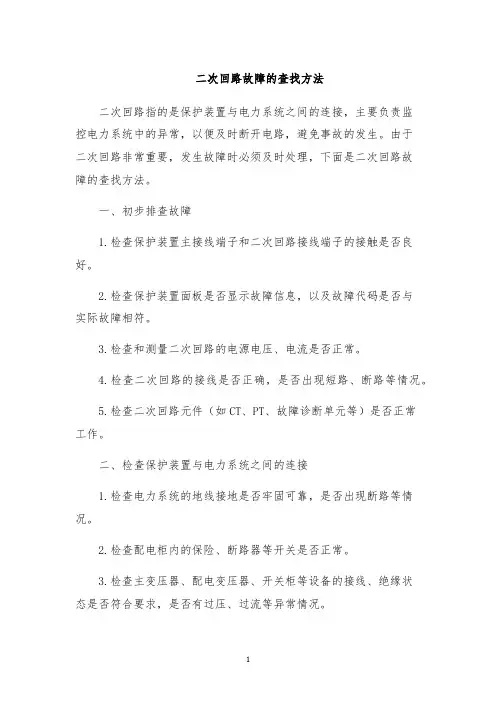

二次回路故障的查找方法二次回路指的是保护装置与电力系统之间的连接，主要负责监控电力系统中的异常，以便及时断开电路，避免事故的发生。

由于二次回路非常重要，发生故障时必须及时处理，下面是二次回路故障的查找方法。

一、初步排查故障1.检查保护装置主接线端子和二次回路接线端子的接触是否良好。

2.检查保护装置面板是否显示故障信息，以及故障代码是否与实际故障相符。

3.检查和测量二次回路的电源电压、电流是否正常。

4.检查二次回路的接线是否正确，是否出现短路、断路等情况。

5.检查二次回路元件（如CT、PT、故障诊断单元等）是否正常工作。

二、检查保护装置与电力系统之间的连接1.检查电力系统的地线接地是否牢固可靠，是否出现断路等情况。

2.检查配电柜内的保险、断路器等开关是否正常。

3.检查主变压器、配电变压器、开关柜等设备的接线、绝缘状态是否符合要求，是否有过压、过流等异常情况。

4.检查电力系统的接地电阻是否符合标准。

三、测量电路参数1.使用万用表、示波器等工具测量二次回路的电源电压和电流，以及CT、PT的输出信号，确保电路参数符合预期。

2.由于二次回路中通常使用的是低压信号，为了避免误差，测量过程中应该注意保持测试环境的干净、稳定。

3.检查电路参数是否符合设计要求，如电流变比、额定电压等。

四、分析故障信息1.分析保护装置显示的故障信息，以及其他检查结果，根据经验对故障范围进行初步定位。

2.结合现场情况，对故障情况进行具体分析。

例如，如果发现保护装置的显示屏上显示了一组CT的输出电流，但是该输出电流只有很少的变化，那么故障可能是CT或PT输出线路中的短路或接触不良。

3.如果无法确定故障的具体原因，可以进行其他测试或排查，如变压器串联电阻测试、CT短路测试等。

五、处理故障1.根据分析结果，确定故障原因，将故障设备更换或维修。

2.测试维修后的设备，检查电路是否能够正常工作，以及保护装置是否能够正确地执行保护动作。

3.在设备更换或维修之前，应该制定详细的维修措施和安全措施，并将维修过程中的风险和安全问题写入维修报告中。

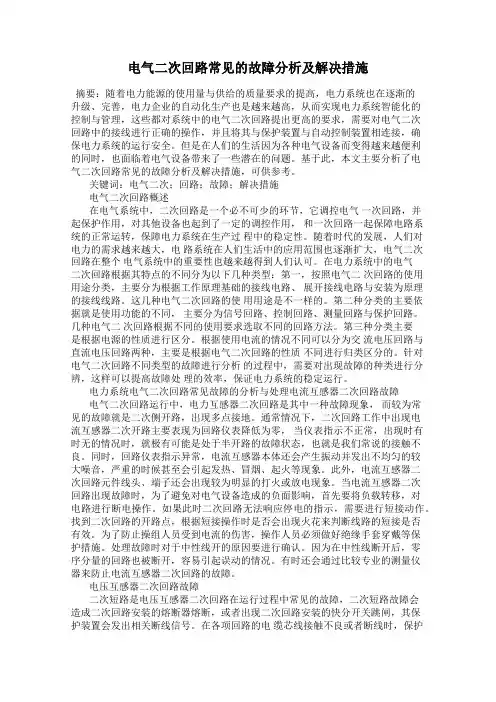

电气二次回路常见的故障分析及解决措施摘要：随着电力能源的使用量与供给的质量要求的提高，电力系统也在逐渐的升级、完善，电力企业的自动化生产也是越来越高，从而实现电力系统智能化的控制与管理，这些都对系统中的电气二次回路提出更高的要求，需要对电气二次回路中的接线进行正确的操作，并且将其与保护装置与自动控制装置相连接，确保电力系统的运行安全。

但是在人们的生活因为各种电气设备而变得越来越便利的同时，也面临着电气设备带来了一些潜在的问题。

基于此，本文主要分析了电气二次回路常见的故障分析及解决措施，可供参考。

关键词：电气二次；回路；故障；解决措施电气二次回路概述在电气系统中，二次回路是一个必不可少的环节，它调控电气一次回路，并起保护作用，对其他设备也起到了一定的调控作用，和一次回路一起保障电路系统的正常运转，保障电力系统在生产过程中的稳定性。

随着时代的发展，人们对电力的需求越来越大，电路系统在人们生活中的应用范围也逐渐扩大，电气二次回路在整个电气系统中的重要性也越来越得到人们认可。

在电力系统中的电气二次回路根据其特点的不同分为以下几种类型：第一，按照电气二次回路的使用用途分类，主要分为根据工作原理基础的接线电路、展开接线电路与安装为原理的接线线路。

这几种电气二次回路的使用用途是不一样的。

第二种分类的主要依据就是使用功能的不同，主要分为信号回路、控制回路、测量回路与保护回路。

几种电气二次回路根据不同的使用要求选取不同的回路方法。

第三种分类主要是根据电源的性质进行区分。

根据使用电流的情况不同可以分为交流电压回路与直流电压回路两种，主要是根据电气二次回路的性质不同进行归类区分的。

针对电气二次回路不同类型的故障进行分析的过程中，需要对出现故障的种类进行分辨，这样可以提高故障处理的效率，保证电力系统的稳定运行。

电力系统电气二次回路常见故障的分析与处理电流互感器二次回路故障电气二次回路运行中，电力互感器二次回路是其中一种故障现象，而较为常见的故障就是二次侧开路，出现多点接地。

二次回路故障分析案例1 电流回路两点接地引起的事故事故简述1993年10月20日，220kVW1线发生B相接地短路，甲侧零序电流不灵敏二段4.0A、0.5s 动作，跳开B相断路器单相重合成功。

由故障录波器录得，甲侧零序电流为3240A，电流互感器变比为1200/5，折合二次为13.5A。

经巡线，故障点位于该侧零序电流一段范围内，即零序电流不灵敏一段定值为10.2A，灵敏一段定值为9.6A，这两个一段保护均应动作，但其信号继电器均未表示。

此外，由甲侧220kV母线引出的，另一条W2线的零序电流带方向不灵敏二段，定值为2.4A、0 .5s，由选相拒动回路出口动作后跳开三相断路器，未重合(重合闸投“单重”方式)。

由故障录波器录得W2线乙侧零序电流为600A，折合到二次为2.5A，本属反方向，保护不应动作。

事故分析经过现场调查，这两回线已安装了过负荷解列装置，要求当两回线任一相负荷电流之和达到一定值时，将线路解列运行。

如图1所示，由于两组电流互感器各自的中性点仍接地，出现了两个接地点。

当其中一回线路发生接地短路故障时，非故障线路的电流互感器二次零序回路将通过电流，对于零序功率方向元件的电流线圈，电流正好流入其极性端。

零序电压均取自母线上电压互感器的三次绕组，则零序功率方向元件即能动作。

同一电流回路存在两点接地，引起非故障线路零序电流方向保护 误动作跳闸的接线回路图从图中标出的电流流向(未考虑负荷电流影响)，经N′点分流后，W1线的甲侧零序电流不灵敏及灵敏一段保护均不会动作，而非故障的W2线乙侧，零序电流不灵敏二段可以动作，且方向符合正向要求即可动作跳闸。

采取对策由上可知，由于两个电流互感器回路存在两个接地点引起分流。

为此，在图1中，将两个接地点取消，改由N′点接地，即可消除非故障线路零序电流保护的误动作。

但必须注意，当任一回线路停运，二次回路有作业时，绝对不能拆动N′的接地点，否则在该二次回路上将出现高电压，影响人身和设备的安全，这是采取的对策之一。

电气二次回路常见故障分析与处理摘要：分析电气二次回路常见的故障及其产生的原因，介绍故障处理方法，并结合典型案例对故障原因进行说明，提升二次回路运行可靠性。

关键词：二次回路；故障；分析；处理电气二次回路是由二次设备相互连接，构成对一次设备进行监测、控制、调节和保护的电气回路。

二次回路的故障常会破坏或影响电力生产的正常运行。

若二次回路出现故障可能会使断路器该跳闸的不跳闸，不该跳闸的却跳闸，造成设备损坏、电力系统瓦解的大事故。

因此，二次回路一旦发生故障，应迅速准确地做出判断，排除故障。

1常见故障分析与处理电气二次回路的故障，一般都能通过信号系统反映出来。

也有一些故障在正常运行时很难察觉，如交流回路的中性线断开，保护出口回路出现开路等。

针对这些可能出现的故障，下面讨论几种常见的二次回路故障及其处理方法。

1.1 电流互感器二次回路为便于测量、保护和控制需要转换为比较统一的电流，另外线路上的电压一般都比较高如直接测量是非常危险的，电流互感器就起到电流变换和电气隔离作用。

电流互感器二次回路在运行中常见的故障有二次侧开路，发生多点接地等。

发生电流互感器二次开路一般有以下现象：回路仪表指示异常，一般是降低或为零，如表计指示时有时无，则可能处于半开路状态即接触不良；电流互感器本体有较大噪声、振动不均匀、严重发热、冒烟等现象；电流互感器二次回路端子、元件线头有放电、打火现象。

在实际正常运行中，一次负荷小，不是测量用电流回路开路时，电流互感器的二次开路故障是不容易发现的。

发现电流互感器二次开路，先分清是哪一组电流回路故障、开路的相别、对保护有无影响，将可能误动的保护退出。

应尽量减小一次负荷电流，以降低二次回路的电压，若电流互感器严重损伤，应转移负荷，停电处理。

不能停电的尽快设法在就近的试验端子上用良好的短接线按图纸将电流互感器二次短接，再检查处理开路点。

在现场施工时由于工艺不良，容易造成电流二次电缆绝缘损坏，造成电流互感器二次侧多点接地，给日后设备运行遗留隐患。

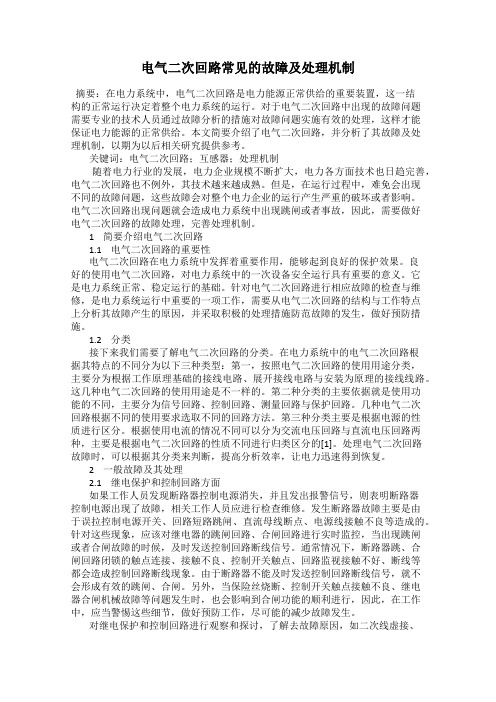

电气二次回路常见的故障及处理机制摘要：在电力系统中，电气二次回路是电力能源正常供给的重要装置，这一结构的正常运行决定着整个电力系统的运行。

对于电气二次回路中出现的故障问题需要专业的技术人员通过故障分析的措施对故障问题实施有效的处理，这样才能保证电力能源的正常供给。

本文简要介绍了电气二次回路，并分析了其故障及处理机制，以期为以后相关研究提供参考。

关键词：电气二次回路；互感器；处理机制随着电力行业的发展，电力企业规模不断扩大，电力各方面技术也日趋完善，电气二次回路也不例外，其技术越来越成熟。

但是，在运行过程中，难免会出现不同的故障问题，这些故障会对整个电力企业的运行产生严重的破坏或者影响。

电气二次回路出现问题就会造成电力系统中出现跳闸或者事故，因此，需要做好电气二次回路的故障处理，完善处理机制。

1 简要介绍电气二次回路1.1 电气二次回路的重要性电气二次回路在电力系统中发挥着重要作用，能够起到良好的保护效果。

良好的使用电气二次回路，对电力系统中的一次设备安全运行具有重要的意义。

它是电力系统正常、稳定运行的基础。

针对电气二次回路进行相应故障的检查与维修，是电力系统运行中重要的一项工作，需要从电气二次回路的结构与工作特点上分析其故障产生的原因，并采取积极的处理措施防范故障的发生，做好预防措施。

1.2 分类接下来我们需要了解电气二次回路的分类。

在电力系统中的电气二次回路根据其特点的不同分为以下三种类型：第一，按照电气二次回路的使用用途分类，主要分为根据工作原理基础的接线电路、展开接线电路与安装为原理的接线线路。

这几种电气二次回路的使用用途是不一样的。

第二种分类的主要依据就是使用功能的不同，主要分为信号回路、控制回路、测量回路与保护回路。

几种电气二次回路根据不同的使用要求选取不同的回路方法。

第三种分类主要是根据电源的性质进行区分。

根据使用电流的情况不同可以分为交流电压回路与直流电压回路两种，主要是根据电气二次回路的性质不同进行归类区分的[1]。

二次回路的运行检查和故障处理范文二次回路的运行检查和故障处理是保证电力系统正常运行的重要环节。

在电力系统中，二次回路起着信号传输、保护和自动化控制等重要功能，因此对于二次回路的运行状态进行定期检查和及时处理故障显得尤为重要。

本文将介绍二次回路运行检查和故障处理的相关内容。

一、二次回路的运行检查1. 检查接线端子首先，仔细检查二次回路的接线端子，确保连接可靠。

检查时应查看接线端子的紧固情况，确保所有接线螺母紧固到位，避免接线松动导致接触不良或短路故障的发生。

2. 检查接线电缆对于二次回路的接线电缆，需要检查电缆的绝缘状态和接地情况。

检查时应查看电缆的外观，是否存在断裂、磨损或裸露的情况，如果出现异常应及时更换或修复。

同时，还应检查接线电缆的接地情况，确保接地良好，避免出现接地异常导致的故障。

3. 检查二次回路设备对于二次回路的设备，如保护继电器、测量仪表等，需要定期进行检查。

检查时应查看设备的工作状态，确保设备能够正常工作。

同时，还需要检查设备的绝缘状态，避免因绝缘损坏导致的故障发生。

4. 检查二次回路信号二次回路的信号传输是其重要功能之一，因此需要检查信号的传输情况。

检查时应确保信号的传输准确、稳定，避免信号传输错误或接触不良导致的误判或故障发生。

二、二次回路故障处理1. 故障排除在二次回路发生故障时，首先需要进行故障排除。

可以通过观察故障现象、检查接线和设备等方式来确定故障点。

通过逐一排查，找出引起故障的原因，进而采取相应的措施进行修复或更换。

2. 故障修复当确定了故障点后，需要对故障设备进行修复。

修复时需要根据具体情况进行判断，可以进行部分更换或整体更换。

修复完成后，还需要进行二次回路的运行测试，确保修复后的二次回路正常运行。

3. 故障记录和分析在处理完二次回路故障后，应及时记录故障的发生和处理情况。

故障记录中应包括故障的具体情况、故障原因的分析以及采取的修复措施等。

通过故障记录和分析，可以总结经验教训，为今后的二次回路运行和故障处理提供参考。

电力系统电气二次回路常见故障分析及防范措施摘要：随着经济的不断发展，电力资源在社会生产生活中的作用越来越重要。

因此，不断提升电力系统的运行安全性及稳定性具有很强的现实意义。

电气技术已经成为电力系统中不可或缺的重要技术之一，而且电气技术的智能化与自动化也是当前的主要发展趋势。

在电气系统的电气二次回路中出现故障，将会影响整个电力系统的正常运转，对国家和社会发展造成不良影响。

本文将通过分析电气二次回路的常见故障，探索电气二次回路常见故障的防范措施。

关键词：电力系统；电气二次回路；常见故障；防范措施在现代化不断发展的当下，电力系统的安全稳定运行是保障社会正常运转的基础和前提，尤其是随着社会生产规模的扩大化，对于电力系统的依赖程度越来越高。

电力系统的自动化与智能化是当前发展的一个主要趋势，在电力系统的改革升级中，电气二次回路的运行状况至关重要。

二次回路作为电力系统的一个辅助系统，能够通过与自动控制装置和保护装置的连接，促使电力系统的安全高效运转，对于整个电力系统的运行状况起到决定性的作用。

但是，在电力系统的运行过程中，难免会出现电气二次回路故障，对于电力生产效率造成不利影响，电气二次回路故障会引发电力误跳闸，对电网及电气设备造成损坏。

在检修二次回路故障时，通常涉及的内容比较庞杂，因此必须不断加强二次回路故障的防范措施，提升电力系统运行效率。

1 电气二次回路概述二次回路作为一种辅助系统，能够实现对一次系统的保护，也能够对设备进行保护、控制、监视，还能够实现继电保护装置、通信设备和自动监控设备等的控制，其具有小电流和低电压的特点。

二次设备在低压回路中进行有效连接，实现对一次设备的控制、监测和保护，比如操作电源回路、电气闭锁回路、继电保护回路和测量回路等。

控制电缆能够连接测量监视仪器、自动装置和二次绕组等，对一次回路元器件的工作状况进行监视、控制和测量等。

直流回路、交流电压回路和交流电流回路，是按照电源性质的不同区分的二次回路类型。

电气二次回路故障检修和处理及安全事项一、电气二次回路故障检修和处理及平安事项对于任何的工作而言，平安都是最重要的，假如平安得不到保障，那全部的都将成为没有作用的空谈。

对于电气二次回路故障而言，其修理过程涉及到了特别多各类带电的工作，具有比较高的危急性，所以相关人员在实际操作时，必需把自己实际平安摆在最重要的位置。

整体来看在故障修理的过程中，最可能消失平安事故的点在于漏电以及触电两个详细的方面。

漏电方面主要指的是电气二次设备由于故障而导致外部漏电的状况。

大部分的电气二次回路设备都是金属外壳的制品，一且消失漏电状况，这些金属外壳将会立即传导其中所含的电，接触就会对身体造成严峻损害，所以相关的工作人员必需留意。

其次，在实际操作过程中，也会消失触电状况，相比于上类漏电的情说，该类状况消失的可能性较低，但实际影响损害程度则是更大。

在详细工作开展之前，必需严格的穿戴各类的爱护措施，在专业人士的关心和指导下开展工作，不行马虎大意，要将整体工作的平安性摆在最重要的位置。

在修理过程中，必需由具有专业资质的人来开展工作，不行随便聘请社会上的施工团队，保证整体修理工作的平安性。

电气二次回路设备是电力系统中重要的组成部分，一旦消失故障，将会对整体的运行造成很大的影响。

相关工作人员应加大修理和修理力度，保证整体运行的稳定性和高效性，提高我国整体电力行业的工作效率。

二、电气二次回路故障检修和处理①元器件在确定了详细电气二次回路元器件故障后，需要对详细的元器件来进行更换和调整。

在实际工作当中，我发觉遇到电气二次回路的故障，大多数都是由于元器件的损坏而造成的，大多数元器件损坏都会造成电路无法正常工作。

在详细的替换过程中必需留意各类的元器件型号，结合详细的型号来进行更换。

任何型号不匹配的状况都会造成新的故障。

②互感二次回路在详细的电气二次回路中，假如消失互感二次回路故障消失，需要首先对互感器的保险丝进行认真的检查，将互感器电源的来源进行明确和审核，结合备用保险丝的盒和线，接到地板上，对其电压进行测试，在临时的电气二次回路和互感器之间建立一个实体开关，对实际的电气二次回路在接通电流之后的工作状况进行观看，看是否能满意习作实际需求。
