高频电源故障排除的常见方法与技巧在工业生产和日常生活中,高频电源故障是常见的问题。
当电源出现故障时,影响着设备的正常运行,甚至会导致设备损坏。
因此,及时排除高频电源故障,对保证设备的正常运行和延长使用寿命非常重要。
本文将为大家介绍一些常见的方法和技巧,帮助大家更好地排除高频电源故障。
1. 检查电源线路和插头高频电源故障的常见原因之一是电源线路和插头的损坏。
检查电源线路是否有外露的导线或断裂现象,如果发现损坏,应立即更换。
同时,检查插头是否干净,插头与插座是否紧密连接,确保电源供应稳定。
2. 检查电源开关和保险丝电源开关和保险丝是高频电源的重要组成部分。
如果电源无法打开或保险丝烧断,就需要检查这些部件。
首先,检查电源开关是否锁定,是否有损坏。
其次,检查保险丝是否被烧断,如果是,更换新的保险丝。
在更换保险丝时,要确保选用正确的额定电流保险丝。
3. 检查高频电源的工作指示灯大部分高频电源配有工作指示灯,用于显示电源的工作状态。
当电源故障时,工作指示灯通常会有不同的闪烁或不亮现象。
因此,检查工作指示灯的状态可以帮助我们判断电源的故障原因。
如果工作指示灯长时间不亮或异常闪烁,可以尝试重新启动电源或与维修人员联系。
4. 检查电容器和二极管电容器和二极管是高频电源的核心元件。
当电容器出现漏电或二极管损坏时,高频电源通常无法正常工作。
因此,如果怀疑是这些元件的故障引起的,就应该及时检查和更换。
需要注意的是,更换电容器和二极管时,要选择与原件参数相同的元件。
5. 检查高频电源的散热系统高频电源工作时会产生热量,散热系统的正常工作对于保持电源稳定非常重要。
因此,定期检查散热风扇是否清洁,是否正常运转。
另外,检查是否有堵塞的散热孔,如果有,应该及时清理。
保持散热系统的畅通,可以有效地防止高频电源因过热而发生故障。
6. 寻找专业维修人员的帮助如果通过以上方法和技巧仍无法解决高频电源的故障,建议寻找专业的维修人员帮助进行排除。

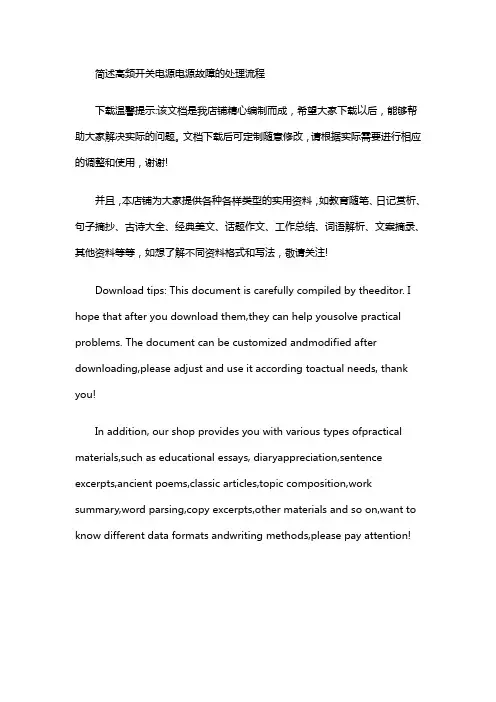

简述高频开关电源电源故障的处理流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!高频开关电源广泛应用于电子设备中,负责为各种电路提供稳定的电源。
开关电源常见四大故障及检修方法开关电源是各种电子设备必不可缺的组成部分,其性能优劣直接关系到电子设备的技术指标及能否安全可靠地工作。
由于深圳开关电源内部关键元器件工作在高频开关状态,功耗小,转化率高,且体积和重量只有线性电源的20%—30%,故目前它已成为稳压电源的主流产品。
电子设备电气故障的检修,本着从易到难的原则,基本上都是先从电源入手,在确定其电源正常后,再进行其他部位的检修,且电源故障占电子设备电气故障的大多数。
故了解开头电源基本工作原理,熟悉其维修技巧和常见故障,有利于缩短电子设备故障维修时间,提高个人设备维护技能.1。
无输出,保险管正常这种现象说明开关电源未工作或进入了保护状态。
首先要测量电源控制芯片的启动脚是否有启动电压,若无启动电压或者启动电压太低,则要检查启动电阻和启动脚外接的元件是否漏电,此时如电源控制芯片正常,则经上述检查可以迅速查到故障。
若有启动电压,则测量控制芯片的输出端在开机瞬间是否有高、低电平的跳变,若无跳变,说明控制芯片坏、外围振荡电路元件或保护电路有问题,可先代换控制芯片,再检查外围元件;若有跳变,一般为开关管不良或损坏。
2. 保险烧或炸主要检查300V上的大滤波电容、整流桥各二极管及开关管等部位,抗干扰电路出问题也会导致保险烧、发黑。
需要注意的是:因开关管击穿导致保险烧一般会把电流检测电阻和电源控制芯片烧坏.负温度系数热敏电阻也很容易和保险一起被烧坏。
3。
有输出电压,但输出电压过高这种故障一般来自于稳压取样和稳压控制电路。
在直流输出、取样电阻、误差取样放大器如TL431、光耦、电源控制芯片等电路共同构成一个闭合的控制环路,任何一处出问题就会导致输出电压升高。
4。
输出电压过低除稳压控制电路会引起输出电压低,还有下面一些原因也会引起输出电压低:a. 开关电源负载有短路故障(特别是DC/DC变换器短路或性能不良等),此时,应该断开开关电源电路的所有负载,以区分是开关电源电路还是负载电路有故障。
开关电源的技术现状及失效分析开关电源是一种将输入电能转换为直流电能的电源装置,主要由开关管、变压器、电感器、电容器和控制电路等组成。
它具有体积小、效率高、可靠性好等优点,在现代电子设备中得到广泛应用。
本文将对开关电源的技术现状以及可能出现的故障进行分析。
一、开关电源的技术现状1.高频化:随着电子设备的发展,对开关电源的功率密度和效率提出了更高的要求。
为了满足这些需求,开关电源正朝着高频化方向发展。
高频开关电源可以减小变压器和电感器的体积,提高系统的功率密度和效率。
2.小型化:开关电源的体积越小越好,尤其对于便携式设备而言。
因此,研究人员在开关电源的设计中提出了很多小型化的技术,如采用表面贴装技术、集成电路技术等。
3.高效率:提高开关电源的效率可以减小功耗,提高使用寿命。
目前,很多高效率的开关电源方案被提出,如零电压开关(ZVS)和零电流开关(ZCS)技术等。
4.多功能集成:现代电子设备要求开关电源具备多种功能,如过压保护、过流保护、短路保护等。
因此,开关电源的设计需要考虑这些功能的集成,以提高系统的安全性和可靠性。
二、开关电源的失效分析1.元器件失效:在开关电源中,元器件的失效是常见的故障之一、主要包括开关管的损坏、变压器的短路、电容器的老化等。
这些故障可能导致开关电源无法正常工作或者导致输出电压波动。
2.过载、过压保护失效:开关电源的过载和过压保护是保证设备的安全运行的重要功能。
如果这些保护功能失效,开关电源就容易超负荷工作或者输出过高的电压,从而损坏设备或者威胁人身安全。
3.温度过高:开关电源在长时间高负载工作时,可能会产生较高的温度。
如果散热设计不良或者散热器失效,开关电源的温度可能会过高,导致元器件的老化、损坏或者短路。
4.控制电路故障:开关电源的工作需要控制电路的精确控制,如果控制电路失效,开关电源可能无法正常工作或者无法正确控制输出电压。
综上所述,开关电源作为一种重要的电源装置,在现代电子设备中得到广泛应用。

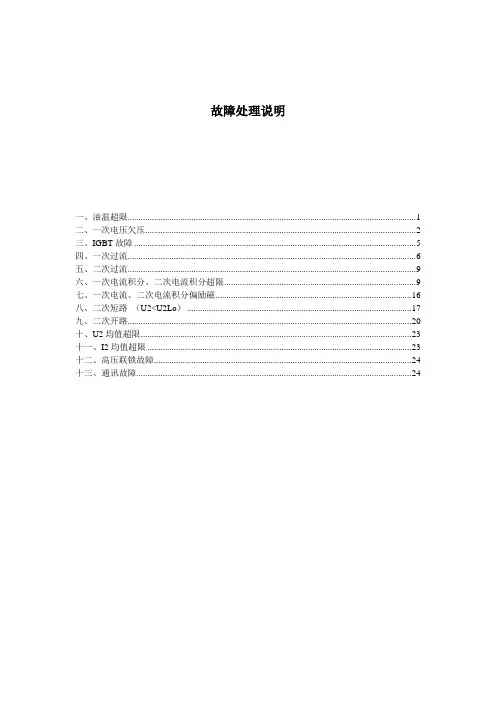

故障处理说明一、油温超限 (1)二、一次电压欠压 (2)三、IGBT故障 (5)四、一次过流 (6)五、二次过流 (9)六、一次电流积分、二次电流积分超限 (9)七、一次电流、二次电流积分偏励磁 (16)八、二次短路(U2<U2Lo) (17)九、二次开路 (20)十、U2均值超限 (23)十一、I2均值超限 (23)十二、高压联锁故障 (24)十三、通讯故障 (24)一、油温超限报警类型:变压器油温(状态号:12)、IGBT温度高(状态号:13)故障说明:当检测到变压器油温超过设定的变压器油温高限(T1max)时,报变压器超温故障同时跳闸停机。
处理步骤:1、单独开启风机,观察变压器油温是否很快下降,检测风机是否正常工作(现场风机可能由于故障自身吹出热风导致传感器采集温度值偏高)。
2、降低高频电源输出功率,观察温度值是否下降,通常将高频电源运行方式调整到节能脉冲方式。
3、检查温度探头接线是否接错,拔插模拟板温度采样接线端子插头,使用万用表测量温度输入端,正常情况下1、3与2端之间均存在一定的电阻值。
(如果阻值异常或者为开路,则为温度探头损坏或接线错误,请检查接线或更换探头)123︒)对应电阻值(Ω)输出电压(V)温度(C10C︒100.00 020C︒107.79 0.5140C︒115.54 1.0260C︒123.24 1.5380C︒130.89 2.03100C︒138.50 2.52120C︒146.06 3.014、检测模拟板温度采样输入端PT3是否正常,若不正常则检测温度采样端子接线是否正确。
万用表测量温度采样输入端5、若输入采样电压值正常,检测温度调理输出电压是否正常,若异常则更换模拟板使用万用表测量调理输出信号6、检测DSP单板温度采样输入信号是否正常,若不正常,则更换DSP单板。
使用万用表检测DSP单板温度采样二、一次电压欠压报警类型:母线欠压(状态号:14)故障说明:当系统在对高频电容充电一定时间后,母线电压仍未达到设定值(设定值画面显示320V左右)。
高低压成套开关设备的五大常见故障的发
生原因及解决方案
分析其缘由凹凸压成套开关设备故障缘由,多发生在绝缘、导电和机械方面。
一、绝原因障:
绝缘水平是要正确处理作用在绝缘上的各种电压(包括运行电压和各种过电压)、各种限压措施、绝缘强度这三者之间的关系。
力求使产品做到既平安又经济,得到最佳的经济效益。
在绝缘方面的故障主要表现为外绝缘对地闪络击穿,内绝缘对地闪络击穿,相间绝缘闪络击穿,雷电过电压闪络击穿,瓷瓶套管、电容套管闪络、污闪、击穿、爆炸,提升杆闪络,CT闪络、击穿、爆炸,瓷瓶断裂等。
二、载流故障:
72~12KV电压等级发生的载流故障主要缘由是开关柜隔离插头接触不良导致触头烧融。
三、拒动、误动故障:
这种故障是凹凸压成套开关设备最主要的故障,其缘由可分为两类。
一类是因操动机构及传动系统的机械故障造成,详细表现为机构卡涩,部件变形、位移或损坏,分合闸铁芯松动、卡涩,轴销松断,脱扣失灵等。
另一类是因电气掌握和帮助回路造成,表现为二次接线接触不良,端子松动,接线错误,分合闸线圈因机构卡涩或转换开关不良而烧损,帮助开关切换不灵,以及操作电源、合闸接触器、微动开关等
故障。
四、开断与关合故障:
这类故障是由断路器本体造成的,对少油断路器而言,主要表现为喷油短路、灭弧室烧损、开断力量不足、关合时爆炸等。
对于真空断路器而言,表现为灭弧室及波纹管漏气、真空度降低、切电容器组重燃、陶瓷管裂开等。
五、外力及其他故障:
包括异物撞击,自然灾难,小动物短路等不行知的其他外力及意外故障的发生。
电除尘高压柜高频电源常见故障问题

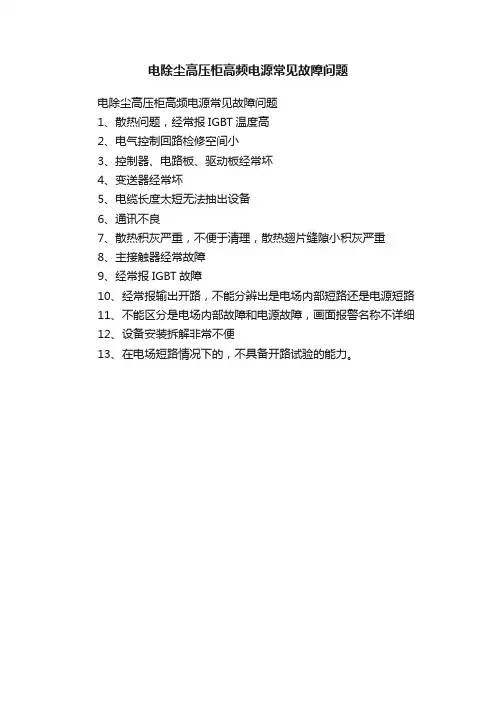

电除尘高压柜高频电源常见故障问题
1、散热问题,经常报IGBT温度高
2、电气控制回路检修空间小
3、控制器、电路板、驱动板经常坏
4、变送器经常坏
5、电缆长度太短无法抽出设备
6、通讯不良
7、散热积灰严重,不便于清理,散热翅片缝隙小积灰严重
8、主接触器经常故障
9、经常报IGBT故障
10、经常报输出开路,不能分辨出是电场内部短路还是电源短路
11、不能区分是电场内部故障和电源故障,画面报警名称不详细
12、设备安装拆解非常不便
13、在电场短路情况下的,不具备开路试验的能力。

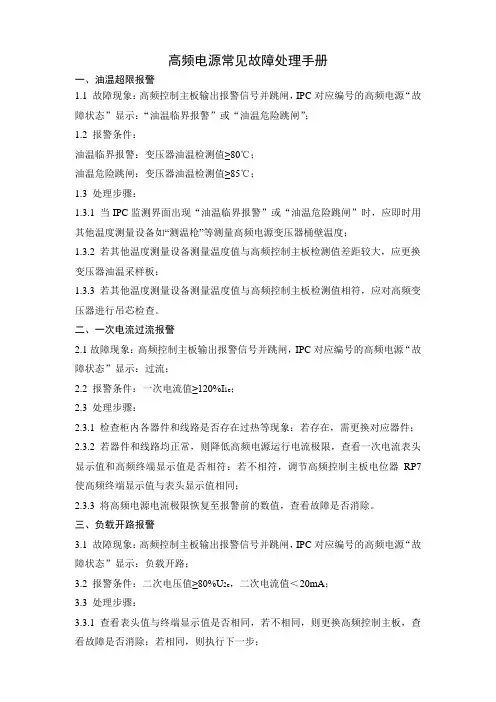

高频电源常见故障处理手册一、油温超限报警1.1 故障现象:高频控制主板输出报警信号并跳闸,IPC对应编号的高频电源“故障状态”显示:“油温临界报警”或“油温危险跳闸”;1.2 报警条件:油温临界报警:变压器油温检测值≥80℃;油温危险跳闸:变压器油温检测值≥85℃;1.3 处理步骤:1.3.1 当IPC监测界面出现“油温临界报警”或“油温危险跳闸”时,应即时用其他温度测量设备如“测温枪”等测量高频电源变压器桶壁温度;1.3.2 若其他温度测量设备测量温度值与高频控制主板检测值差距较大,应更换变压器油温采样板;1.3.3 若其他温度测量设备测量温度值与高频控制主板检测值相符,应对高频变压器进行吊芯检查。
二、一次电流过流报警2.1故障现象:高频控制主板输出报警信号并跳闸,IPC对应编号的高频电源“故障状态”显示:过流;2.2 报警条件:一次电流值≥120%I1e;2.3 处理步骤:2.3.1 检查柜内各器件和线路是否存在过热等现象:若存在,需更换对应器件;2.3.2 若器件和线路均正常,则降低高频电源运行电流极限,查看一次电流表头显示值和高频终端显示值是否相符:若不相符,调节高频控制主板电位器RP7使高频终端显示值与表头显示值相同;2.3.3 将高频电源电流极限恢复至报警前的数值,查看故障是否消除。
三、负载开路报警3.1 故障现象:高频控制主板输出报警信号并跳闸,IPC对应编号的高频电源“故障状态”显示:负载开路;3.2 报警条件:二次电压值≥80%U2e,二次电流值<20mA;3.3 处理步骤:3.3.1 查看表头值与终端显示值是否相同,若不相同,则更换高频控制主板,查看故障是否消除;若相同,则执行下一步;3.3.2 断开高频电源所有断路器,测量高频控制主板线号122和00之间电阻值应<3Ω:若数值>3Ω,应更换取样板;3.3.3 若122和00之间电阻值正常,去除高频电压器取样板,用2500V摇表测量高压测与高压侧输出电阻是否约为250MΩ:若数值不符,为降压电阻故障(如果因相邻电场高压电源投运有感应电压,为安全考虑,可考虑跳过此步骤);3.3.4 若降压电阻正常,则进行变压器短路试验,查看高频电源负载短路报警是否正常:若不正常,为高频变压器故障,需吊芯检查;若正常,可排除高频电源电气故障,检查阻尼电阻。

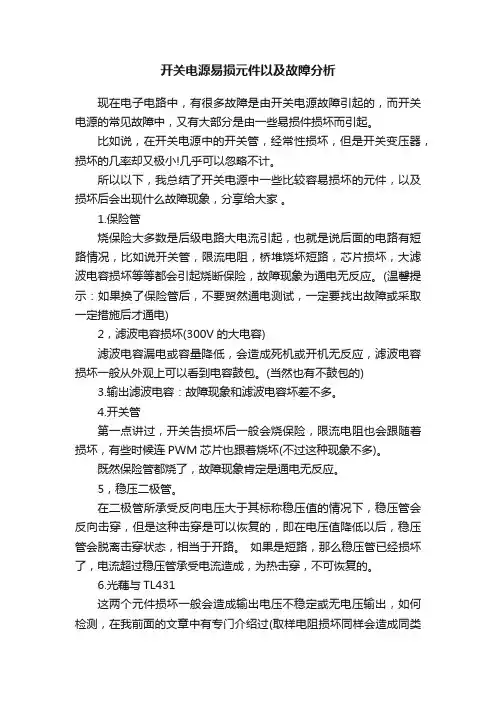

开关电源易损元件以及故障分析现在电子电路中,有很多故障是由开关电源故障引起的,而开关电源的常见故障中,又有大部分是由一些易损件损坏而引起。
比如说,在开关电源中的开关管,经常性损坏,但是开关变压器,损坏的几率却又极小!几乎可以忽略不计。
所以以下,我总结了开关电源中一些比较容易损坏的元件,以及损坏后会出现什么故障现象,分享给大家。
1.保险管烧保险大多数是后级电路大电流引起,也就是说后面的电路有短路情况,比如说开关管,限流电阻,桥堆烧坏短路,芯片损坏,大滤波电容损坏等等都会引起烧断保险,故障现象为通电无反应。
(温馨提示:如果换了保险管后,不要贸然通电测试,一定要找出故障或采取一定措施后才通电)2,滤波电容损坏(300V的大电容)滤波电容漏电或容量降低,会造成死机或开机无反应,滤波电容损坏一般从外观上可以看到电容鼓包。
(当然也有不鼓包的)3.输出滤波电容:故障现象和滤波电容坏差不多。
4.开关管第一点讲过,开关告损坏后一般会烧保险,限流电阻也会跟随着损坏,有些时候连PWM芯片也跟着烧坏(不过这种现象不多)。
既然保险管都烧了,故障现象肯定是通电无反应。
5,稳压二极管。
在二极管所承受反向电压大于其标称稳压值的情况下,稳压管会反向击穿,但是这种击穿是可以恢复的,即在电压值降低以后,稳压管会脱离击穿状态,相当于开路。
如果是短路,那么稳压管已经损坏了,电流超过稳压管承受电流造成,为热击穿,不可恢复的。
6.光藕与TL431这两个元件损坏一般会造成输出电压不稳定或无电压输出,如何检测,在我前面的文章中有专门介绍过(取样电阻损坏同样会造成同类问题)。
7.启动电阻:启动电阻是接在300V电源与开关管基极之间,启动电阻损坏会造成有300V,但是无电压输出,而整机无反应。
8.限流电阻:顾名思义,该电阻损坏过流保护电路工作,和启动电阻一样300V 无输出电压。
9.PWM控制芯片:PWM损坏会造成有300V,但是无输出电压还会重复烧开关管和保险,检测时可以打对地阻值来判断其好坏,正常对地阻值除了其对地脚外,其他引脚都有几百欧姆。
开关电源常见故障的分析及维修(论文)开关电源常见故障的分析及维修(论文)摘要:本文主要是针对脉冲宽度调制(PWM)式开关电源常见故障进行分析和维修的。
这类开关电源因其节能,环保,性价比高等优点,很快占领了市场,被广泛的应用于我们的生活中和各行各业中。
但这种开关电源的线路复杂,维修不便,给我们的日常生活和生产带来诸多不便。
因此本文就从这些角度出发,通过分析故障产生的原因以及如何排除故障,进行详细的阐述,希望对我们的日常生活和生产有所帮助。
关键词:开关电源高频变压器 UC3842 PWM前言目前,开关电源已逐渐进入我们的日常生活和生产中,它以节能,环保,性价比高等优点,很快取代了以往传统的那种既笨重效率又低的“线性电源”,很快被人们所接受。
这类开关电源主要是以美国Unitorde公司生产的一种性能优良的电流控制型脉宽调制芯片UC3842(KA3842)为主控芯片,IGBT(绝缘栅双极场效应晶体管)为“开”“关”器件,配合LM324(四运放)或LM358(双运放)及光电耦合器(PC817)作为输出负载反馈器件,以及TL431(高精密并联稳压器),高频变压器为主要元件所组成的脉冲宽度调制(PulseWidthModulation,缩写为PWM)式开关电源。
本文就针对此类开关电源进行详细的阐述其原理,常见故障分析以及维修方法。
开关电源的概述及工作原理1.1开关电源的概述开关电源是一种电源转换电路,一般是将交流电(AC)转换成不同电压的直流电(DC),且电压非常平稳。
因开关电源中的开关管(IGBT)总是工作在“开”和“关”的工作状态,所以叫开关电源。
它与传统的线性电源相比无论是在工作程式上还是在各方面的性能上都有了质的飞跃。
传统的线性电源工作程式一般可归纳为:变压器降压,二极管桥式整流,大容量电解电容滤波,稳压电路或专用稳压IC稳压。
而开关电源则不同,它的工作程式一般可归纳为:高压大电流二极管桥式整流,大容量电解电容滤波,中间控制高频变换环节,整流,滤波,稳压及反馈环节,保护环节等。
开关电源的常见故障及维修1 开关电源故障原因分析开关电源是一种将交流电转换成直流电的设备,广泛应用于各种电子设备中。
然而,随着长时间的使用,开关电源也会出现故障。
常见的故障包括:1.1 电容损坏因为开关电源中的电容是长时间高温、高电压环境下工作的,因此容易受到损坏。
损坏的电容会导致电源输出的电压不稳定或输出变小。
1.2 晶体管损坏晶体管是开关电源中的核心部件之一,长时间工作容易受到损坏,导致输出电压和电流不稳定。
1.3 变压器损坏开关电源中的变压器担负着稳压和隔离的作用,长时间工作会加速变压器老化,导致输出电压不稳定或无输出。
1.4 其他故障包括电阻老化、电感短路等。
2 开关电源维修方法2.1 检测电容当开关电源输出电压不稳定或输出变小时,需要检查电容是否正常。
可以通过电容测试仪进行检测,若电容值与理论值相差较大,则需更换电容。
2.2 检测晶体管当开关电源输出电压和电流不稳定时,需要检查晶体管是否正常。
可以使用万用表进行检测,若晶体管损坏,则需更换晶体管。
2.3 检测变压器当开关电源输出电压不稳定或无输出时,需要检查变压器是否正常。
可以用万用表检测变压器是否断路或短路,并检查变压器的绝缘性能。
若变压器损坏,则需更换变压器。
2.4 其他维修方法当出现电阻老化或电感短路等问题时,需要更换受损元件。
3 开关电源预防措施为避免开关电源出现故障,可以采取以下预防措施:3.1 控制环境温度开关电源不宜长时间工作在高温环境下,应保持适宜的工作温度。
3.2 避免过载开关电源应使用在其额定负载范围内,避免长时间的过载。
3.3 定期保养定期对开关电源进行保养和维护,包括清洁、松动零件的固定和更换老化部件等。
3.4 质量控制选择合适的开关电源供应商,不购买低价劣质的开关电源。
总之,开关电源的故障和维修需要一定的经验和技巧,但通过增强维护和质量控制意识,可以最大限度地避免出现故障。
直流屏高频开关电源模块的故障分析及处理方法一、高频电源模块的保护1.高频电源模块交流输入过压、欠压、过温将导致充电模块保护,请根据故障代码进行确认;2.机柜装有玻璃门或机柜密不透风,可能导致高频模块过热保护;3.机房环境温度过高,也将导致高频模块过热二、高频模块故障1.高频模块的输出电压过高或者IGBT过流将导致模块故障,要求将模块断开交流后重新开启,可恢复模块正常;2.不合理的电压调整可能导致模块输出过压,该情况下需要断电后将电压调整电位器逆时针调到最小(调到最小时可以听到电位器有轻微的咔哒声音),然后重新整定模块的输出电压。
三、高频模块不均流1.没有连接均流线,可能导致不均流;2.控制模块和合闸模块之间不可以均流;3.断开均流线和通讯线,给模块加载,测量该模块的均流口上的信号,该信号大小应满足i/I*2V的要求,其中i为该充电模块的实际输出电流,I为该模块的额定输出电流;四、高频模块通讯中断1. 高频模块的地址设置错误将导致高频模块通信中断,两个不同的高频模块设置相同的地址也将造成监控模块通讯中断;2. 高频模块类型设置(有级限流和无级限流)将导致监控模块通讯中断;3. 高频模块地线连接不良或者没有连接可能导致高频模块通讯中断;4. 高频模块的重载的情况下导致通讯中断,接地线良好的情况下可以通过增加通讯适配器来解决;5. 监控模块中错误的串口号码设置将导致高频模块通讯中断;6. 高频模块的地址要求从0开始设置,地址要求连续设置.五、高频模块半载输出部分高频模块具有缺相半载输出保护的功能,请检查高频模块的交流输入电压.六、高频模块电压输出无法达到设定的电压1. 高频模块的过载将导致限流,使高频模块的输出电压无法达到设定值;2. 电池电流检测错误,将导致高频模块限流,无法达到设定的输出电压值.。
开关电源的常见故障及维修开关电源是现代电子设备中常用的一种电源类型,其具有高效、稳定、可靠等特点,被广泛应用于计算机、通讯、工业自动化等领域。
然而,在使用过程中,开关电源也会遇到各种故障,影响设备的正常运行。
本文将介绍开关电源常见的故障及维修方法,以便读者更好地理解和处理开关电源故障。
一、开关电源的基本结构开关电源的基本结构包括输入滤波电路、整流电路、滤波电路、功率开关电路和控制电路等。
其中,输入滤波电路主要用于滤除输入电源中的高频噪声和干扰信号;整流电路将输入电源转换为直流电压;滤波电路用于平滑直流电压;功率开关电路是开关电源的核心部件,通过开关控制,将直流电压转换为高频脉冲信号;控制电路负责对功率开关电路进行控制,以保证开关电源的稳定性和可靠性。
二、开关电源的常见故障及维修1. 故障一:开关电源无输出电压出现这种故障的原因可能有多种,如输入电源故障、整流电路故障、滤波电路故障、功率开关电路故障等。
对于这种故障,应首先检查输入电源是否正常,如果输入电源正常,则需要逐一检查整流电路、滤波电路和功率开关电路,找出故障原因并进行维修。
2. 故障二:开关电源输出电压不稳定出现这种故障的原因可能是功率开关管故障、控制电路故障、负载过大等。
对于这种故障,应首先检查负载是否过大,如果负载正常,则需要逐一检查功率开关管和控制电路,找出故障原因并进行维修。
3. 故障三:开关电源输出电压波动出现这种故障的原因可能是输入电源电压波动、滤波电容故障、输出电容故障等。
对于这种故障,应首先检查输入电源电压是否稳定,如果输入电源电压稳定,则需要逐一检查滤波电容和输出电容,找出故障原因并进行维修。
4. 故障四:开关电源输出电压过高或过低出现这种故障的原因可能是控制电路故障、反馈电路故障、输出电容故障等。
对于这种故障,应首先检查反馈电路是否正常,如果反馈电路正常,则需要逐一检查控制电路和输出电容,找出故障原因并进行维修。
5. 故障五:开关电源过载保护当开关电源输出电流超过额定值时,开关电源会自动断开输出,以保护电源和负载。
开关电源几种故障分析与维修技巧一、几种电视机常见现象原因分析1、开关电源中保险熔断的直接原因:开关管\电源厚模块\整流二极管击穿\100uf/400v大电容击穿漏电,消磁电阻内部碎裂。
2、开关电源各输出端始终无电压输出的最常见原因:交流220v整流滤波电路中的保险电阻开路;开关管基极到100uf/400v大滤波电容正极之间的电阻开路。
3、开关电源只在开机瞬间有小电压输出的常见原因:行输出管击穿,开关电源中开关变压器一左的2.2uf~100uf电解电容失效漏电。
4、开关电源输出电压低的最常见原因:行输出变压器局部短路脉宽调制电路中的三极管和二极管击穿“漏电”光耦合器件中的三极管漏电等。
5、造成光栅与图象S扭曲和有两条垂直方向移动黑带的原因:100UF?400V大滤波电容失效和容量下降。
6、造成光栅局部有彩斑的和图象局部彩色不对的原因:是开关电源交流220V输入电路中的消兹电阻开路。
二、开关电源无输出的检修技巧1、开关电源始终无电压输出的原因开关电源始终无电压输出是指开关电源各输出端,在按电源开关开机后始终为0V,这种情况是由于开关电源未产生震荡所致。
进一步证实的方法是测开关电源100UF/400V电容关机后的电压,若300V 之后慢慢下降,则说明开关电源未产生振荡。
开关电源未产生振荡的原因有:(1)开关管集电极未得到足够的工作电压(2)开关管基极未得到启动电压和相关电路漏电(3)开关管正反馈元件失效判断故障的方法和步骤检修这类故障的首要任务是判断鼓障在上述三个部位中的哪个部位,具体方法是测开关管集电极,基极电压,可能有以下几种情况:(1)开关管集电极电压为0V和低于市电1.4倍,开关管没有正常的工作电压,如果有1.4倍的电压,说明开关管集电极具备了正常的工作电压,说明AC220V及整流滤波电路工作正常。
(2)开关管的基极电压为0V(包括开机瞬间)这种情况说明启动电路对开关管基极未提供启动(导通)电压,或基极与发射极之间相关元件击穿,应对启动电路和开关管发射极及相关元件进行检查,若电压为0.6~0.7(包括开几瞬间),说明启动电路和开关管发射极元件正常,若在0.7V以上说明启动电路正常,但开关管发射结或其元件断路或阻值变大。
高频开关电源问答集锦
一.关于“市电低压告警”的问题:
PRS700系统出现“市电低压告警”可能由如下因素造成:
1.交流市电不正常,包括:A、市电低压过低
B、市电缺相
2.I/O板故障,包括:A、TB1无交流市电输入
B、TB1接触不良,
C、熔丝损坏,
D、I/O板的其它线路故障
3.I/O板与AL175NT不匹配(注:有市电检测功能的AL175NT,I/O板与市电检测器必须同时正确使用)
4.市电检测器损坏
5.I/O板与子机架之间的通信线松动或损坏。
6.背板(PCB板)故障,包括:A、背板交流输入线松动,
B、背板交流检测的光隅损坏;
C、背板其它故障
二.有关防雷问题
易达电源共设四级防雷,分别是:
A、系统交流输入端的防雷器保护(德国OBO C级防雷器);
B、整流模块交流输入端的压敏电阻;
C、整流模块直流输出端的压敏电阻;
D、系统直流输出侧加装压敏电阻。
三.有关模块除尘问题:
即使在标准化机房中长期工作亦会有灰尘,可以从改善工作环境入手,如加装双层玻璃,少开窗户,入室鞋套等,届时可以用“皮老虎”或“吸尘器”进行除尘。
四.有关均流问题
监控模块对电池能自动进行均浮充管理,必要时刻可进行手动均充,详细见:维护菜单中的定时均充信息(定时均充时间,定时均充周期,防护时间)以及设置均充充电时间和开始或停止均充。
五.光隅作用:
子机架背板中的光耦起检测每只模块是否有单相供电的作用,如光耦损坏,显示市电低压告警,不同时显示模块告警。
六.保护蓄电池:
系统中设有LVBD(低电压电池脱离器),可以根据不同型号的蓄电池设置最低限值(一般设置43V)。
当市电停电,电池对负载进行放电至43V时自动脱离,从而保护蓄电池。
当然可以根据用户需要,保护负载而不保护电池时将其值设为零。
七.两组蓄电池对其中一组放电后应如何做?
单独放电单独充电,两组同时放电同时充电。
八.太阳能充电控制器的高频开关稳压变换输出原理
1.太阳电池方阵的使用方式
太阳电池方阵采用全部投入使用,即在太阳电池组件安装完成后,每一组太阳电池分别通过接线箱(汇流箱)内的分路输入空开、逆止二极管后,汇总到总正和总负铜排,最后由一个总输出空开通过一个两芯电缆(正极、负极)输出到太阳能充电控制器。
在系统正常运行期间,分路输入空开和总输出空开永远处于闭合状态,也就是说只要太阳电池方阵一发电就会将全部的电能输出给太阳能充电控制器。
下图为太阳电池与接线箱的连接图。
2.高频开关方式控制的直流稳压输出原理
由接线箱输入到太阳能充电控制器的电能为直流电,它是由太阳电池发的电,如果不经过控制器直接用它给蓄电池充电,那么随着太阳光的强度增大,蓄电池电压也在不断地上升(可以到太阳电池的开路电压,此值很高,例如对于DC48V系统来说,可以达到约86V)。
由于蓄电池有充电电压上限的要求,如果蓄电池的电压超过此值,那么蓄电池就会受到很大的损坏。
因此在太阳电池方阵和蓄电池组之间需要有充电控制器,我公司所用的充电控制器采用高频开关变换稳压输出方式,太阳电池发的电为直流电,此电压为一个变化量,通过充电控制器将此变化的电压转换为一个恒定的直流电压(蓄电池的浮充或均充电压值)。
在我公司充电控制器内部有高频大功率的电力电子器件,它的作用类似于生活中的水龙头(开关),如果要保证在水源压力变化的情况下得到一个恒定输出,就必须快速(高
频率)地调节其输出,以达到每一时刻都能够恒定输出的目的。
同样的道理,我们给大功率的电力电子器件一个高频率的控制信号,控制它在太阳能输入变化的情况下得到输出电压为一个恒定的电压值,需要值得注意的是,大功率的电力电子器件必须能够跟随高频率控制信号而变化(同步),因此大功率电力电子器件是一种高频器件。
现在这种器件的制造技术已经很成熟,在设计选型正确的情况下,其平均无故障时间可以保证在10万小时以上。
采用高频开关稳压变换式太阳能充电控制器后,能够给蓄电池提供一个稳定的充电电压,蓄电池不会由于太阳光强度的变化时而受到冲击(这是逐级投入式太阳能充电控制器的一个缺点),这样可以延长蓄电池的使用寿命,也因此而延长了系统使用寿命,减少了维护人员的工作量,降低了维护成本。
九.指示灯代表的现象及模块温度:
A.整流模块的前面板中绿灯亮,正常运行;红色指示灯:错误状态,模块关闭;黄色LED灯亮表示该模块牌限流输出方式或功率限制模式或表示模块温度过高。
B.过整流模块的屏蔽机壳上的盲板,可以看到模块顶部的黄色LED灯,它表明该模块是在额定负载条件下均流系统中的主模块轻负载,功率或电流限制输出的
模式下均流系统有起作用。
C.块温度范围:
储存温度:-25℃~+85℃
工作温度:-10℃~+70℃模块在高于45℃高温情况下进入过热保护模式。
十.关于负载熔丝告警:
当负载接线已形成闭合回路,而直流输出空开未合上或负载本身开关未打开时,监控单元显示:“负载熔丝告警”,全合上时告警消失。
十一.有关校准的问题:
A.系统出厂校准;
B.如果显示误差较大可以现场校准,但必须有个前提:系统本身无任何告警。
然
后对负载电流和电池电流进行校准。
D.校准时需带负载。
十二.什么是“二次下电”?
当交流停电时,电池对负载放电,在电池放电到一个数值时,系统会告脱离部分将要负载,保护重要负载,如果这时还未来电,则电池会继续对负载放电。
当放电至另一更低电压时,系统会脱离所有负载,保护电池,避免电池由于过放
电而损坏。
