弯曲板冲压工艺及模具设计

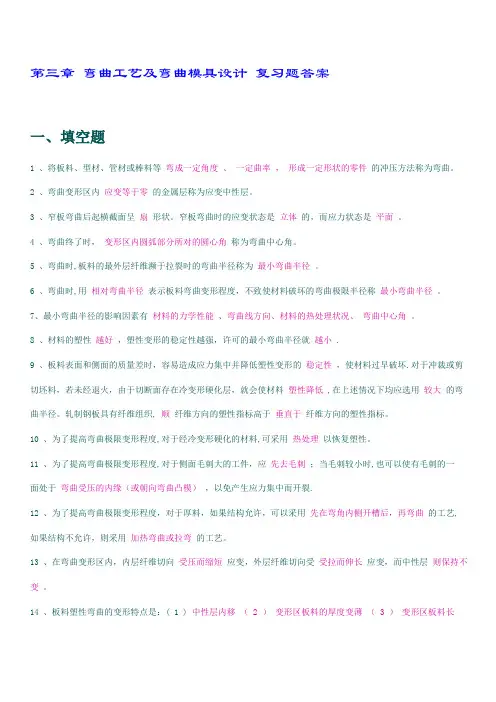

第三章弯曲工艺及弯曲模具设计复习题答案一、填空题1 、将板料、型材、管材或棒料等弯成一定角度、一定曲率 . 形成一定形状的零件的冲压方法称为弯曲。

2 、弯曲变形区内应变等于零的金属层称为应变中性层。

3 、窄板弯曲后起横截面呈扇形状。

窄板弯曲时的应变状态是立体的.而应力状态是平面。

4 、弯曲终了时. 变形区内圆弧部分所对的圆心角称为弯曲中心角。

5 、弯曲时.板料的最外层纤维濒于拉裂时的弯曲半径称为最小弯曲半径。

6 、弯曲时.用相对弯曲半径表示板料弯曲变形程度.不致使材料破坏的弯曲极限半径称最小弯曲半径。

7、最小弯曲半径的影响因素有材料的力学性能、弯曲线方向、材料的热处理状况、弯曲中心角。

8 、材料的塑性越好.塑性变形的稳定性越强.许可的最小弯曲半径就越小。

9 、板料表面和侧面的质量差时.容易造成应力集中并降低塑性变形的稳定性 .使材料过早破坏。

对于冲裁或剪切坯料.若未经退火.由于切断面存在冷变形硬化层.就会使材料塑性降低 .在上述情况下均应选用较大的弯曲半径。

轧制钢板具有纤维组织. 顺纤维方向的塑性指标高于垂直于纤维方向的塑性指标。

10 、为了提高弯曲极限变形程度.对于经冷变形硬化的材料.可采用热处理以恢复塑性。

11 、为了提高弯曲极限变形程度.对于侧面毛刺大的工件.应先去毛刺；当毛刺较小时.也可以使有毛刺的一面处于弯曲受压的内缘（或朝向弯曲凸模） .以免产生应力集中而开裂。

12 、为了提高弯曲极限变形程度.对于厚料.如果结构允许.可以采用先在弯角内侧开槽后.再弯曲的工艺.如果结构不允许.则采用加热弯曲或拉弯的工艺。

13 、在弯曲变形区内.内层纤维切向受压而缩短应变.外层纤维切向受受拉而伸长应变.而中性层则保持不变。

14 、板料塑性弯曲的变形特点是：（ 1 ）中性层内移（ 2 ）变形区板料的厚度变薄（ 3 ）变形区板料长度增加（ 4 ）对于细长的板料.纵向产生翘曲.对于窄板.剖面产生畸变。

15 、弯曲时.当外载荷去除后.塑性变形保留下来 .而弹性变形会完全消失 .使弯曲件的形状和尺寸发生变化而与模具尺才不一致 .这种现象叫回弹。

冲压工艺流程冲压工艺是指通过钣金加工机床，对金属板材进行压制、冲孔、弯曲、拉伸等处理工艺的总称。

它是制造各种零部件的一种重要工艺，广泛应用于汽车、电器、通讯、电子、机械制造等领域。

下面我们将详细介绍冲压工艺的流程。

一、模具设计冲压工艺的第一步是模具设计。

模具的设计需要根据被加工的零件的尺寸、形状和要求，制作出相应的模具。

模具能够在短时间内将金属板材加工成符合所需形状的零件。

二、材料切割或定尺在冲压工艺中，金属板材需要被切割或定尺。

这个步骤需要根据被加工的零件的尺寸和要求，将金属板材进行切割或者定尺。

在这个步骤中，需要使用切割机和裁板机等设备。

三、模具调整在模具设计完成之后，需要对模具进行调整。

模具调整时需要将其与机床进行配合，根据加工要求将模具准确、平整地安装在机床上。

四、精确定位精确定位是冲压工艺流程中非常重要的一步。

在精确定位时要保证零件的位置准确无误，这可以通过机床的数控系统进行自动定位。

五、冲压加工在进行冲压加工时，需要将模具配合机床进行操作。

机床会按照加工好的程序进行操作，从而将金属板材加工成符合要求的零部件。

六、去毛刺在冲压加工完成之后，需要对加工出来的零件进行去毛刺处理。

去毛刺需要使用专门的设备，对零件表面进行抛丸或者机械去毛刺处理。

七、品质检测品质检测是冲压工艺中最后一个步骤。

在品质检测过程中，要对加工好的零件进行检查、测试，以确保其达到设计要求，是否存在问题需要及时进行处理。

总之，冲压工艺是一项非常复杂的加工技术，需要配合各种设备、技术手段和专业知识。

只有经过良好的模具设计、机床操作和后续处理等流程，才能够生产出高质量的零部件，为整个制造业提供优越的材料和零部件。

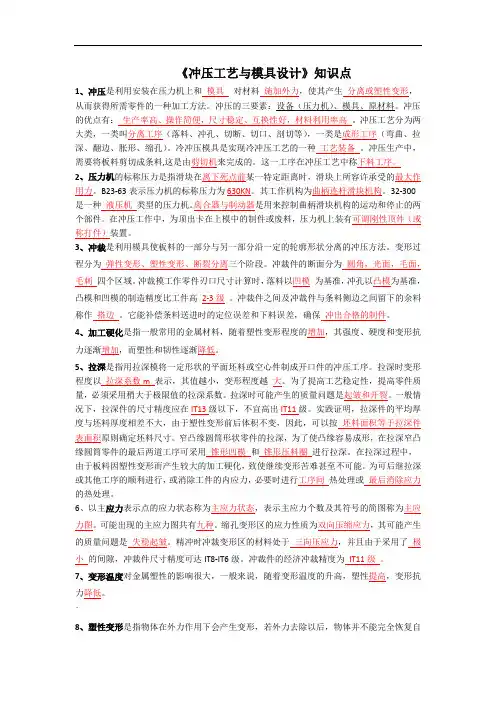

《冲压工艺与模具设计》知识点1、冲压是利用安装在压力机上和模具对材料施加外力，使其产生分离或塑性变形，从而获得所需零件的一种加工方法。

冲压的三要素：设备（压力机）、模具、原材料。

冲压的优点有：生产率高、操作简便，尺寸稳定、互换性好，材料利用率高。

冲压工艺分为两大类，一类叫分离工序（落料、冲孔、切断、切口、剖切等），一类是成形工序（弯曲、拉深、翻边、胀形、缩孔）。

冷冲压模具是实现冷冲压工艺的一种工艺装备。

冲压生产中，需要将板料剪切成条料,这是由剪切机来完成的。

这一工序在冲压工艺中称下料工序。

2、压力机的标称压力是指滑块在离下死点前某一特定距离时，滑块上所容许承受的最大作用力。

B23-63表示压力机的标称压力为630KN。

其工作机构为曲柄连杆滑块机构。

32-300是一种液压机类型的压力机。

离合器与制动器是用来控制曲柄滑块机构的运动和停止的两个部件。

在冲压工作中，为顶出卡在上模中的制件或废料，压力机上装有可调刚性顶件（或称打件）装置。

3、冲裁是利用模具使板料的一部分与另一部分沿一定的轮廓形状分离的冲压方法。

变形过程分为弹性变形、塑性变形、断裂分离三个阶段。

冲裁件的断面分为圆角，光面，毛面，毛刺四个区域。

冲裁模工作零件刃口尺寸计算时，落料以凹模为基准，冲孔以凸模为基准，凸模和凹模的制造精度比工件高2-3级。

冲裁件之间及冲裁件与条料侧边之间留下的余料称作搭边。

它能补偿条料送进时的定位误差和下料误差，确保冲出合格的制件。

4、加工硬化是指一般常用的金属材料，随着塑性变形程度的增加，其强度、硬度和变形抗力逐渐增加，而塑性和韧性逐渐降低。

5、拉深是指用拉深模将一定形状的平面坯料或空心件制成开口件的冲压工序。

拉深时变形程度以拉深系数m 表示，其值越小，变形程度越大。

为了提高工艺稳定性，提高零件质量，必须采用稍大于极限值的拉深系数。

拉深时可能产生的质量问题是起皱和开裂。

一般情况下，拉深件的尺寸精度应在IT13级以下，不宜高出IT11级。

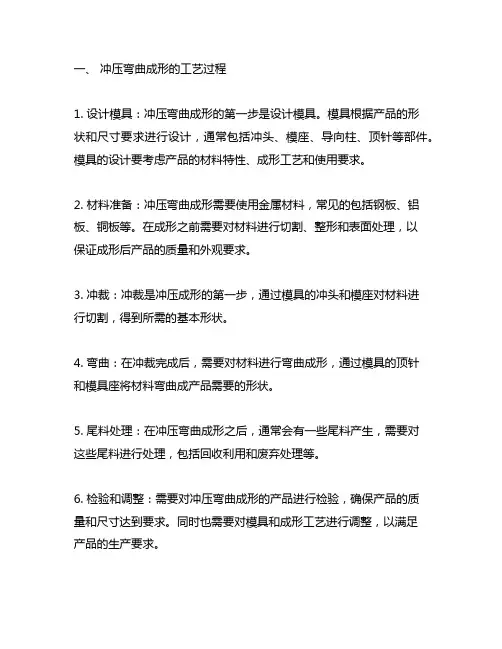

1. 设计模具：冲压弯曲成形的第一步是设计模具。

模具根据产品的形状和尺寸要求进行设计，通常包括冲头、模座、导向柱、顶针等部件。

模具的设计要考虑产品的材料特性、成形工艺和使用要求。

2. 材料准备：冲压弯曲成形需要使用金属材料，常见的包括钢板、铝板、铜板等。

在成形之前需要对材料进行切割、整形和表面处理，以保证成形后产品的质量和外观要求。

3. 冲裁：冲裁是冲压成形的第一步，通过模具的冲头和模座对材料进行切割，得到所需的基本形状。

4. 弯曲：在冲裁完成后，需要对材料进行弯曲成形，通过模具的顶针和模具座将材料弯曲成产品需要的形状。

5. 尾料处理：在冲压弯曲成形之后，通常会有一些尾料产生，需要对这些尾料进行处理，包括回收利用和废弃处理等。

6. 检验和调整：需要对冲压弯曲成形的产品进行检验，确保产品的质量和尺寸达到要求。

同时也需要对模具和成形工艺进行调整，以满足产品的生产要求。

1. 高效率：冲压弯曲成形是一种批量生产的工艺，可以快速地完成产品的成形，提高生产效率。

2. 精度高：冲压弯曲成形可以保证产品的尺寸和形状精度，有利于产品的装配和使用。

3. 适用范围广：冲压弯曲成形可以适用于各种金属材料，成形的产品形状也可以多样化，适用范围广泛。

4. 成本低：相比其他成形工艺，冲压弯曲成形的模具制造成本低，适合批量生产和大规模生产。

5. 自动化程度高：冲压弯曲成形可以实现自动化生产，降低劳动强度，提高生产效率和一致性。

6. 适应性强：冲压弯曲成形可以适应各种复杂的产品形状和结构要求，满足不同行业的生产需求。

通过以上内容的介绍，我们可以了解到冲压弯曲成形工艺的基本过程和特点。

这种成形工艺在工业生产中有着广泛的应用，能够满足各种产品的生产需求，并且具有高效率、高精度、低成本和高自动化程度的特点。

随着科技的不断发展，冲压弯曲成形工艺将会在未来的生产中发挥越来越重要的作用。

冲压弯曲成形是金属加工中常用的一种技术，在各行业都有着广泛的应用。

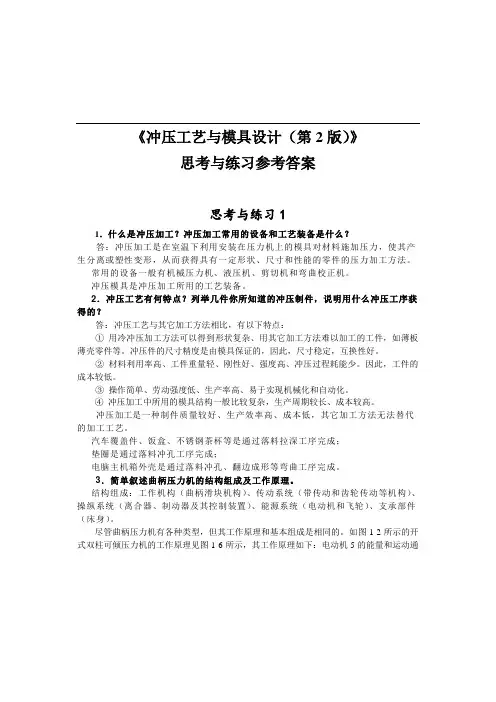

《冲压工艺与模具设计（第2版）》思考与练习参考答案思考与练习11．什么是冲压加工？冲压加工常用的设备和工艺装备是什么？答：冲压加工是在室温下利用安装在压力机上的模具对材料施加压力，使其产生分离或塑性变形，从而获得具有一定形状、尺寸和性能的零件的压力加工方法。

常用的设备一般有机械压力机、液压机、剪切机和弯曲校正机。

冲压模具是冲压加工所用的工艺装备。

2．冲压工艺有何特点？列举几件你所知道的冲压制件，说明用什么冲压工序获得的？答：冲压工艺与其它加工方法相比，有以下特点：①用冷冲压加工方法可以得到形状复杂、用其它加工方法难以加工的工件，如薄板薄壳零件等。

冲压件的尺寸精度是由模具保证的，因此，尺寸稳定，互换性好。

②材料利用率高、工件重量轻、刚性好、强度高、冲压过程耗能少。

因此，工件的成本较低。

③操作简单、劳动强度低、生产率高、易于实现机械化和自动化。

④冲压加工中所用的模具结构一般比较复杂，生产周期较长、成本较高。

冲压加工是一种制件质量较好、生产效率高、成本低，其它加工方法无法替代的加工工艺。

汽车覆盖件、饭盒、不锈钢茶杯等是通过落料拉深工序完成；垫圈是通过落料冲孔工序完成；电脑主机箱外壳是通过落料冲孔、翻边成形等弯曲工序完成。

3．简单叙述曲柄压力机的结构组成及工作原理。

结构组成：工作机构（曲柄滑块机构）、传动系统（带传动和齿轮传动等机构）、操纵系统（离合器、制动器及其控制装置）、能源系统（电动机和飞轮）、支承部件（床身）。

尽管曲柄压力机有各种类型，但其工作原理和基本组成是相同的。

如图1-2所示的开式双柱可倾压力机的工作原理见图1-6所示，其工作原理如下：电动机5的能量和运动通思考与练习参考答案过带传动传给中间传动轴，再由齿轮传动传给曲轴9，连杆10上端套在曲轴上，下端与滑块11铰接，因此，曲轴的旋转运动通过连杆转变为滑块的往复直线运动。

将上模装在滑块上，下模装在工作台垫板1上，压力机便能对置于上、下模间的材料进行冲压，将其制成工件。

第三章弯曲工艺及弯曲模具设计复习题答案一、填空题1 、将板料、型材、管材或棒料等弯成一定角度、一定曲率，形成一定形状的零件的冲压方法称为弯曲。

2 、弯曲变形区内应变等于零的金属层称为应变中性层。

3 、窄板弯曲后起横截面呈扇形状。

窄板弯曲时的应变状态是立体的，而应力状态是平面。

4 、弯曲终了时，变形区内圆弧部分所对的圆心角称为弯曲中心角。

5 、弯曲时,板料的最外层纤维濒于拉裂时的弯曲半径称为最小弯曲半径。

6 、弯曲时,用相对弯曲半径表示板料弯曲变形程度，不致使材料破坏的弯曲极限半径称最小弯曲半径。

7、最小弯曲半径的影响因素有材料的力学性能、弯曲线方向、材料的热处理状况、弯曲中心角。

8 、材料的塑性越好，塑性变形的稳定性越强，许可的最小弯曲半径就越小 .9 、板料表面和侧面的质量差时，容易造成应力集中并降低塑性变形的稳定性，使材料过早破坏.对于冲裁或剪切坯料，若未经退火，由于切断面存在冷变形硬化层，就会使材料塑性降低 ,在上述情况下均应选用较大的弯曲半径。

轧制钢板具有纤维组织, 顺纤维方向的塑性指标高于垂直于纤维方向的塑性指标。

10 、为了提高弯曲极限变形程度,对于经冷变形硬化的材料,可采用热处理以恢复塑性。

11 、为了提高弯曲极限变形程度,对于侧面毛刺大的工件，应先去毛刺；当毛刺较小时,也可以使有毛刺的一面处于弯曲受压的内缘（或朝向弯曲凸模），以免产生应力集中而开裂.12 、为了提高弯曲极限变形程度，对于厚料，如果结构允许，可以采用先在弯角内侧开槽后，再弯曲的工艺, 如果结构不允许，则采用加热弯曲或拉弯的工艺。

13 、在弯曲变形区内，内层纤维切向受压而缩短应变，外层纤维切向受受拉而伸长应变，而中性层则保持不变。

14 、板料塑性弯曲的变形特点是：( 1 ) 中性层内移（ 2 ）变形区板料的厚度变薄（ 3 ）变形区板料长度增加（ 4 ）对于细长的板料，纵向产生翘曲，对于窄板，剖面产生畸变。

15 、弯曲时，当外载荷去除后，塑性变形保留下来 ,而弹性变形会完全消失，使弯曲件的形状和尺寸发生变化而与模具尺才不一致，这种现象叫回弹。

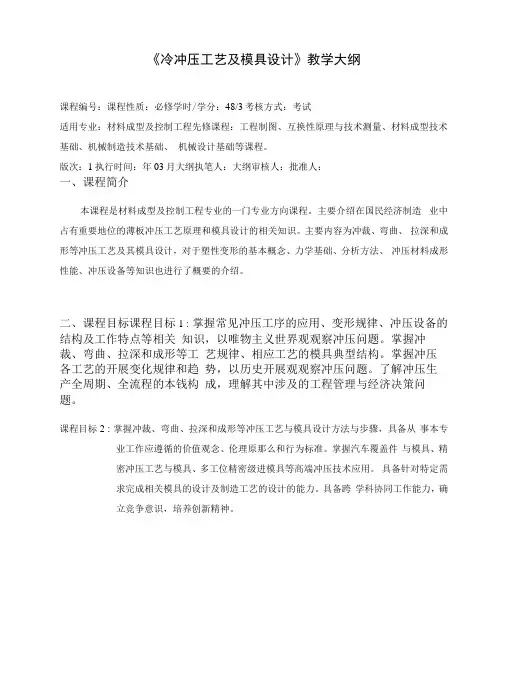

《冷冲压工艺及模具设计》教学大纲课程编号：课程性质：必修学时/学分：48/3考核方式：考试适用专业：材料成型及控制工程先修课程：工程制图、互换性原理与技术测量、材料成型技术基础、机械制造技术基础、机械设计基础等课程。

版次：1执行时间：年03月大纲执笔人：大纲审核人：批准人：一、课程简介本课程是材料成型及控制工程专业的一门专业方向课程。

主要介绍在国民经济制造业中占有重要地位的薄板冲压工艺原理和模具设计的相关知识。

主要内容为冲裁、弯曲、拉深和成形等冲压工艺及其模具设计，对于塑性变形的基本概念、力学基础、分析方法、冲压材料成形性能、冲压设备等知识也进行了概要的介绍。

二、课程目标课程目标1：掌握常见冲压工序的应用、变形规律、冲压设备的结构及工作特点等相关知识，以唯物主义世界观观察冲压问题。

掌握冲裁、弯曲、拉深和成形等工艺规律、相应工艺的模具典型结构。

掌握冲压各工艺的开展变化规律和趋势，以历史开展观观察冲压问题。

了解冲压生产全周期、全流程的本钱构成，理解其中涉及的工程管理与经济决策问题。

课程目标2：掌握冲裁、弯曲、拉深和成形等冲压工艺与模具设计方法与步骤，具备从事本专业工作应遵循的价值观念、伦理原那么和行为标准。

掌握汽车覆盖件与模具、精密冲压工艺与模具、多工位精密级进模具等高端冲压技术应用。

具备针对特定需求完成相关模具的设计及制造工艺的设计的能力。

具备跨学科协同工作能力，确立竞争意识，培养创新精神。

课◎程◎教◎案课程名称冷冲压工艺及模具设计归口系部教师姓名授课时间授课班级第01 周星期31、2 节教材章节及名称绪论教学目标及要求通过本章节的学习使学生对冲压的特点、应用有个初步认识。

使学生对冲压行业的现状及开展有所了解。

教学重点与难点冲压的特点；冲压的应用；冲压生产的在国民经济中的作用；国内外冲压生产的现状及开展教学过程（教学内容、手段及方法等）冲压的特点；冲压的应用；冲压生产的在国民经济中的作用；国内外冲压生产的现状及开展教学方法与手段：1）多媒体投影2）工艺动画和图片课程思政元素：历史开展观、创新意识。

第1篇一、引言冲压工艺是一种常见的金属成形工艺，广泛应用于汽车、家电、电子、航空等行业。

冲压工艺具有生产效率高、成本低、精度高、尺寸稳定性好等优点。

模具是冲压工艺中的关键设备，其设计质量直接影响到冲压产品的质量和生产效率。

本文将对冲压工艺及模具设计进行简要介绍。

二、冲压工艺概述1. 冲压工艺原理冲压工艺是利用模具对金属板材施加压力，使其产生塑性变形，从而获得所需形状、尺寸和性能的零件。

冲压工艺的基本原理是金属的塑性变形，即金属在受到外力作用时，产生塑性变形而不破坏其连续性的过程。

2. 冲压工艺分类（1）拉深：将平板金属沿模具凹模形状变形，形成空心或实心零件的过程。

（2）成形：将平板金属沿模具凸模形状变形，形成具有一定形状的零件的过程。

（3）剪切：将平板金属沿剪切线剪切成一定形状和尺寸的零件的过程。

（4）弯曲：将平板金属沿模具凸模形状弯曲，形成具有一定角度的零件的过程。

三、模具设计概述1. 模具设计原则（1）满足产品精度和尺寸要求：模具设计应保证冲压产品具有高精度和尺寸稳定性。

（2）提高生产效率：模具设计应优化工艺流程，减少不必要的加工步骤，提高生产效率。

（3）降低生产成本：模具设计应选用合适的材料，降低模具成本。

（4）确保模具寿命：模具设计应考虑模具的耐磨性、耐腐蚀性等性能，延长模具使用寿命。

2. 模具设计步骤（1）产品分析：分析产品的形状、尺寸、材料等，确定模具设计的基本要求。

（2）工艺分析：根据产品形状和尺寸，确定冲压工艺类型，如拉深、成形、剪切、弯曲等。

（3）模具结构设计：根据工艺要求，设计模具结构，包括凸模、凹模、导向装置、压边装置等。

（4）模具零件设计：根据模具结构，设计模具零件，如凸模、凹模、导向装置、压边装置等。

（5）模具加工：根据模具零件设计，进行模具加工。

（6）模具调试：完成模具加工后，进行模具调试，确保模具性能符合要求。

四、冲压工艺及模具设计要点1. 冲压工艺要点（1）合理选择材料：根据产品形状、尺寸、性能要求，选择合适的金属材料。
