F708包装秤说明书

包装秤使用说明书一、系统组成及工作原理1、组成控制系统由电控柜、气控箱、荷重传感器、套袋开关等组成。

电控柜内部有PLC、变压器、整流器等电器，箱门上装有称重控制器、各种按钮、开关等。

2、工作原理接通电源并开启皮带，打开操作开关，套装并触动套袋开关。

若此时袋内是空的，传感器使称重控制器产生一个空称信号，PLC接到这一信号后，向称重控制器发出启动命令，称重器发出粗、细加料信号，使料门全开，形成粗加料过程。

当物料加入袋内，传感器产生的信号达到称重器设置的粗加设定点SP2时，冲进料弧门转为小幅张开，形成细给料过程。

随着物料不断加入袋内，传感器产生的信号达到称重器设置的细加设定点SP3，进料弧门全关，细加料过程结束。

细加料结束后，通过一段延时，空中物料落入袋内，便发出称完信号，口袋自动从袋夹上落下。

二、调试1、称重控制器（F701）参数设置其中：方式0中，1、2、3、4、5、6、7、8、9栏，方式1中1、7栏的参数须通过实物试车后才能确定，其它方式条目中的各项参数出厂时已确定，一般不用调整。

2、校秤操作称重控制器一般用砝码校秤。

步骤：（1）准备好些50公斤砝码或称50公斤肥料（连口袋）；（2）包装秤上电，但操作开关关闭，即不进料状态；（3）校零：（若显示仪上显示重量不为“0”Kg，则校零位。

）先按“F”→“CHG/ENT”→“9”→“CHG/ENT”→“ZERO”→“CHG/ENT”,待显示值变为“0”且“F701”显示窗口状态显示STAB发亮后，即校零成功。

（4）校量程将50Kg砝码或50Kg肥料夹上，待秤稳定后，即可进行以下操作：“F”→“CHG/ENT”→“9”→“CHG/ENT”→“1”→“CHG/ENT”，此时F701上显示一组数据，如：“0030.00”,此时再依次按“0”“0”“5”即将0030.00设为0050.00Kg,然后按“CHG/ENT”秤将自动校量程,结束后显示50.00Kg,即为正常,否则再校一次。

自动秤重机调机指南1开机1.1开机前必须彻底检查秤体上无异物，无卡堵现象• 1.2打开电源开关1.3按下启动按钮，皮带开始运转.开机时系统进入自检并执行清零功能，此时皮带上 不应有产品或其他物体通过•1.4当显示屏显示稳定后，重量显示窗口显示为“ 0” .设备进入正常状态，开始工作.2.关机2.1待秤体上产品通过走出秤体后按下停止按钮，皮带停止运转. 2.2关闭电源开关. 3参数调整：Panther2000秤重终端模式的秤重模式由参数 F5.1确定，共有3种模式，分别为： • F5.仁0,动态秤重模式 • F5.1=1分选模式 • F5.仁2检重模式Caseweigher 选用的模式为检重模式，设定 F5.仁2.其参数如下: 1）在正常重量状态下，使用 键选择【RECIPE 菜单，按曰*键进入2） 此时上窗口显示［SP1］菜单名，按丨一 键进入3）此时上窗口显示［P0］，下窗口显示P0的数值，按匚"：键使此数值闪烁，用- - 键移位，用键输入P0的数值，之后按 —：：:：：键确认此数值。

方法与P0的数值输入方法相同键可选择[SP2]; [SP3]及[SP4],[SP2],[SP3] 及［SP4］中PO; P1与P2的数值输入方法与［SP1］中P0; P1及P2的数值输入方法相以决定使用SP1~SP 仲的哪一组配方.4参数设定菜单4) 上窗口显示［P0］时，使用F键可选择［P1］及［P2］菜单，P1与P2的数值输入5）上窗口显示［SP1］时，使用 6）上窗口显示［SP1］时，使用 键可选择［SELECT 菜单，通过改变下窗口的数值可2）再按日*键即可进入参数设定菜单。

在进入参数设定状态后上显示器首先显示[F1]组一级菜单二级菜单三级菜单菜单说明操作说明秤接口设定组F1 F1.1 取大称量选择（5~100000）最大称重及分度值的对应键附录F1.2 分度值选择（0.005~10）F1.3 线性标定选择（0/1）0:米用两点米样的标定模式1:采用三点采样的标定模式F1.4 秤零点调整（进行秤零点调整前秤必须先进行标定）E SCAL 注：本功能用于秤的日常零点维修保持空秤状态，按［确认］键进入秤零点采集过程。

电子秤使用手册说明[方案]您生意的最佳选择收银秤型号ACS-FB(KV)Modelo de Balanza Con Caja RegistradoraACS-FB(KV)使用手册Manual de Uso使用手册说明Instrucción de Manual de Uso名称: 型号ACS-FB(KV)使用手册Denominación :Manual de Uso de Modelo ACS-FB(KV)本使用手册通用于太航相同产品的各种型号。

本手册上的部分内容可能不适用于您所购买的设备上。

Este Manual se sirve comúnmente para varios modelos del mismo producto de Taihang,sin embargo es posibleque no sean adecuado algunas partes del contenido delpresente para el equipo comprado por usted.本公司有权在任何时间改善和升级我们的产品。

Nuestra emp resa tendrá terecho de mejora y actualizar por cualquier momento nuestros productos.发布时间: 2010年Fecha de emisión: Año 2010包含配件:Componente incluidos: 您所购买的产品，包括以下配件: El equipo comprado por usted, se vienen siguientes componentes:型号: ACS-FB(KV)收银秤不锈钢秤盘Modelo: Balanza con caja Plato de acero inoxregistradora电源适配器使用手册Adaptador Manual de Uso保修单标准串口线Garantía Cable de conexión estándar 产品尺寸与技术参数Dimensión y Espeficicación57 cm 42 cm 47 cm产品介绍Presentación, 易于使用, Fácil por utilizar , 秤量规格:, Medidas de Pesaje: 规格1Medida 1:最大秤量:30kgPesaje máximo: 30kg 最小秤量:100gPesaje mínimo:100g分度值:5/10gDivisión:5/10g规格2Medida 2最大秤量:15kgPesaje máximo:15kg最小秤量:40gPesaje mínimo:40g分度值:2/5gDivisión:2/5g, 使用电源适配器和充电电池供电。

設備操作說明書設備名稱 電子稱 設備功能 稱重 文件編號設備型號通用廠商/版次A0一﹑面板介紹﹕ 1.載物盤﹕待稱重物放置區 2.顯示窗口﹕顯示目前工作 狀態。

3.指示燈﹕顯示目前使用功能4.功能鍵﹕進入各功能菜單5.電源線﹕電子稱儲電池充電二﹑操作說明﹕電子稱應置于穩定平整的地面上﹐調整四個底腳螺釘使稱處于水平位置。

1.開機﹕插上交流電源﹐此時交流指示燈亮﹐然后開機﹐重量窗顯示(SANFEN)再顯示(Dc x.xx)﹐表示蓄電磁電壓(小于5.80V ﹐需充電后才可使用)。

然后進行自檢﹐最后窗口顯示“0”﹐便可正常使用。

2.置零功能﹕在使用過程中﹐如發現零點漂移現象﹐按『置零』鍵﹐重量即可歸零。

(置零范圍﹕≦10%FS ﹐去皮狀態下無效。

3.去皮功能﹕按『去皮』鍵﹐重量顯示為零﹐“去皮”燈亮﹐此時顯示的是淨重。

原稱重物取下﹐重量顯示為負值﹐再按『去皮』鍵﹐稱重歸零﹐“去皮”燈滅。

(去皮范圍﹕≦100%FS ﹐重量為負不能去皮)4.計數功能﹕開機歸“0”﹐放上已知個數的同一物體﹐按『計數』鍵﹐顯示[C----],通過按『←』『↑』鍵輸入取樣個數﹐再按『計數』鍵即可計數。

(注﹕按『↑』鍵輸入數字﹐按『←』鍵向左移一位。

)計數狀態下再按一次『計數』鍵返回稱重狀態﹐計數燈滅。

注﹕原則上要求計數物體的單個重量應不小于稱分度值﹐否則影響計數精度。

5.省電功能﹕當重量窗口為『0.0』﹐且無稱量操作時﹐過几秒后﹐電子稱自動進入節能狀態。

液晶系列會關閉背光﹐數碼系列就會變成“0”﹐有稱量操作時﹐自動恢復。

使用交流電時﹐不會進入節能狀態。

6.背光開啟(液晶稱系列)按住『去皮』鍵不放(3秒鐘后)﹐即可開啟液晶背光﹐按照此方法可關閉背光。

7.速度切換﹕同時按住『標定』和『置零』不放(大于3秒)﹐儀表顯示“----X ”后已實現稱重速度切換﹐X 為速度模式﹕1---最快﹐3---最慢。

三﹕注意事項﹕1.蓄電池使用注意事項﹕在開機或稱重狀態下﹐當顯示窗口提示『LobAt 』﹐表示蓄電池電量 即將用完﹐請用戶盡快充電﹐當顯示提示『Lo 』時﹐應立即關機進行充電﹐否則將影響蓄電1 5234 第2頁﹐共2頁設備操作說明書。

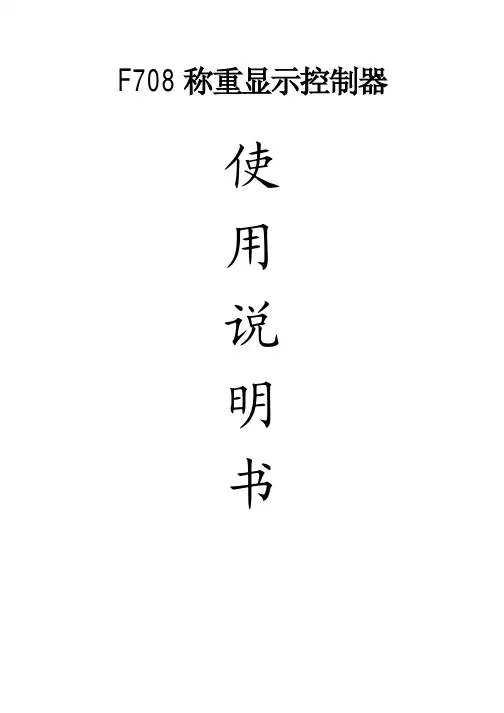

F708称重显示控制器使用说明书无锡市中阳机电设备有限公司目录一、简介二、特点三、技术参数四、外型尺寸五、插座引脚定义六、显示器及键盘七、操作八、一般故障的判断与处理九、附页一、简介●欢迎您选用F708系列称重控制器，请允许接受我们最真诚的谢意！●为了使您能够正确的使用好该仪表，充分发挥F708系列称重控制器的优良性能，避免由于操作、调试和维护保养方法不当而造成性能下降甚至引起严重故障。

敬请广大用户在定员上岗操作、调试和维护保养前，务必阅读本使用说明书，同时，严格要求我公司派出的技术服务人员在现场培训和交底过程中让用户清清楚楚，明明白白。

●我公司真诚希望广大用户对我们的技术服务工作进行监督，以更好的改进和完善我们的服务体系，并把零缺陷的质量和服务回赠给广大用户。

●不得擅自转载使用说明书的部分或全部内容。

将来如对使用说明书的内容扩充或修改时，不另文通知。

请以技术服务人员的技术培训为准。

二、特点●可用于所有电阻应变式测力与称重传感器;●可并联6只350Ω称重传感器;●双排17位高亮度绿色真空荧光显示器;●可选择显示毛重及净重;●内置看门狗电路，保证仪表工作可靠;●国内最先采用高性能32位微处理器控制，运算控制速度快，可多任务操作;●自动零位跟踪功能;●轻触式按键自动去皮;●可以分别存储10个包装规格的控制参数;●显示分辨率最大为 1/50000;● A/D转换速率为 200次/秒;●具有自我诊断功能，调试的控制参数能自我恢复功能;●具有手动检测功能;● 11路光电隔离输入，17路光电隔离输出;●具有D/A模拟量输出直接控制变频器功能;●标准 RS232 或 RS485 资料输出接口;●具有MODBUS，HOST多种通信协议;●提前量自动修正功能;●欠量自动补偿功能;●可以分别累计当班产量、当班批次、总产量、总批次;●内有多套程序可供选择使用;●具有独特的模拟滤波器，能够较好的抑制来自秤体振动的误差。

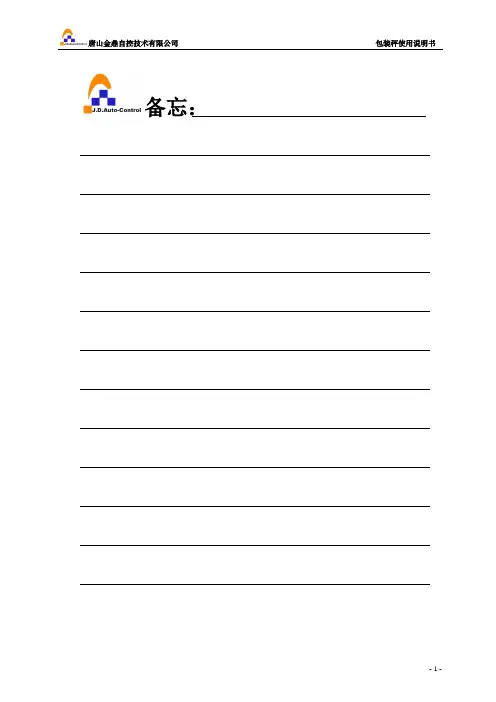

备忘：目录一、概述 (3)二、主要技术指标和功能 (3)三、包装机结构组成 (3)四、安装、调试说明 (4)五、传感器接线及静态标定 (5)六、动态调整及操作说明 (11)七、设备维护及异常处理 (12)八、维修记录 (14)一、概述DCS型包装机，是适用于对颗粒状及粉状物料进行精确、快速称量并装袋的机电一体化产品，广泛应用于粮食、饲料、化工等领域。

该产品对于工作环境较差的场合具有良好的适应性。

且称量范围较宽，在20~40㎏范围内可进行任何包重设置（只需考虑包装袋开口的尺寸）。

称重控制采用目前性能先进的软件和硬件技术，使该产品得以更加稳定可靠地工作。

仪表本身具有良好的人机对话功能，方便操作者修改相关参数，使包装工作更快速更准确。

二、主要技术指标和功能A、系统参数a、工作电源动力部分：AC380V 50Hz（三相四线制）控制部分：AC220V 50Hzb、设备功率：约3KWc、气源压力：0.4~0.6MPa，要求干燥洁净d、使用温度：0℃~40℃e、相对湿度：<90%，不结露。

f、工作前预热时间：不少于15分钟B、技术指标a、静态精度：<±0. 1%F.Sb、动态精度：<±0. 2% F.Sc、包装速度：斗秤5-7袋/分钟直装秤：3-5袋/分钟（40Kg/包，指容重1.5左右，含水在10%以下的普通颗粒或粉状物料）。

d、无特殊约定时，制作材料为普通碳钢。

三、包装机结构组成*有斗式包装机由集中控制箱A、喂料机构B、称重机构C、夹袋机构D四大部分构成。

*无斗式包装机由集中控制箱A、喂料机构B、称重及夹袋机构E三大部分构成。

A、集中控制箱内由以下几部分组成：a 、智能称重控制仪表（GM8804C2），它是整个包装机的控制核心；b 、控制开关DZ47-60(C5),DC24V电源；c 、输出继电器（DC24V），夹袋继电器（DC24V）。

逻辑控制继电器（AC220V）；d、绞龙式和皮带式喂料机构的还有快慢给料电机接触器，线圈（AC220V，）；空开DZ47-60（D20A），热继电器(2.5-4A)；e、接线端子；f、箱体面板上还包括各控制开关、指示灯。

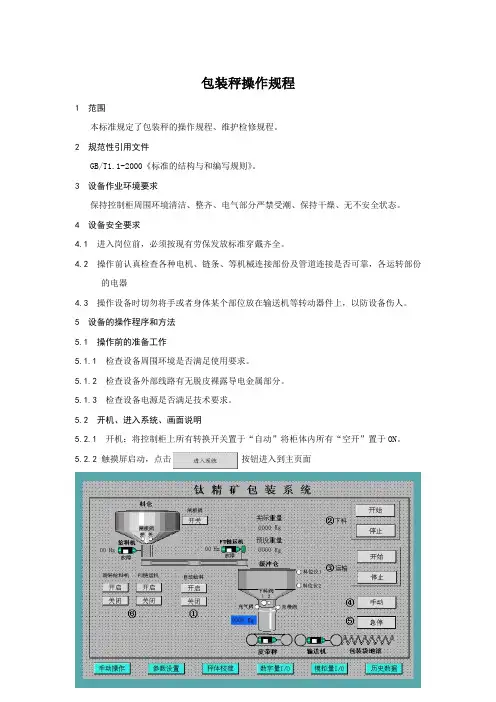

包装秤操作规程1 范围本标准规定了包装秤的操作规程、维护检修规程。

2 规范性引用文件GB/T1.1-2000《标准的结构与和编写规则》。

3 设备作业环境要求保持控制柜周围环境清洁、整齐、电气部分严禁受潮、保持干燥、无不安全状态。

4 设备安全要求4.1 进入岗位前，必须按现有劳保发放标准穿戴齐全。

4.2 操作前认真检查各种电机、链条、等机械连接部份及管道连接是否可靠，各运转部份的电器4.3 操作设备时切勿将手或者身体某个部位放在输送机等转动器件上，以防设备伤人。

5 设备的操作程序和方法5.1 操作前的准备工作5.1.1检查设备周围环境是否满足使用要求。

5.1.2 检查设备外部线路有无脱皮裸露导电金属部分。

5.1.3检查设备电源是否满足技术要求。

5.2 开机、进入系统、画面说明5.2.1 开机：将控制柜上所有转换开关置于“自动”将柜体内所有“空开”置于ON。

5.2.2 触摸屏启动，点击按钮进入到主页面画面说明：此画面反应整个系统大致结构，工艺流程，包含旋转给料机，链运机手动操作，手动，急停切换，实时重量显示，各个部件运行状态显示等。

○1.：开启时根据缓冲仓料位自动控制链运机、给料机、闸板阀动作，频率需人工设置（④处于自动模式）。

○2.点击开始时会按照参数设置里面设置的重量完成下料，下料完成后自动关闭两个下料阀（④处于自动模式）。

○3.点击开始后会按照参数设置里面的启停时间完成运输动作，运输完成自动停止（④处于自动模式）。

○4.手动与自动之间的切换，手动模式：单个设备之间的点动动作。

○5.紧急情况下按下（按下显示：），所有设备停止工作，○6.链运机与给料机的手动启停控制5.2.3手动画面，点击主页进入手动操作画面此时将系统处于手动模式，即模式可对单一设备进行点动控制，设备启动后上面的名称将变绿，如表示下料阀1处于启动状态，带有备妥标志的都需要处于状态下才可手动动作和自动动作，如果处于则需将控制柜上面转换开关置于自动位置。

体重秤使用说明书为了帮助用户正确和方便地使用体重秤，本说明书将提供详细的步骤和注意事项。

请在使用之前仔细阅读本说明书，并按照操作指引进行操作。

1. 产品概述体重秤是一种用于测量人体重量的工具。

它采用先进的传感技术和精确的称重系统，能够准确测量出用户的体重，并提供易于阅读的数字显示。

2. 准备工作在使用体重秤之前，请确保完成以下准备工作：- 确保体重秤处于稳定的平坦表面上，以确保测量的准确性。

- 插入电池并确保电池正常工作，以保证体重秤的正常使用。

- 清理秤面，确保没有杂物或者尘土，以免影响测量结果。

3. 正确使用以下是体重秤的正确使用步骤：- 打开体重秤的电源开关，并待秤面显示为“0.0”。

- 脱鞋并站在秤面上，保持直立、平衡和静止。

- 等待片刻，直到秤面数字稳定，即可得到准确的体重数值。

4. 注意事项在使用体重秤时，请特别注意以下事项：- 请勿将体重秤放置在不平稳的表面上，以免发生失衡和意外。

- 体重秤仅适用于测量人体重量，不得用于其他物体的称量。

- 请勿踩踏或跳跃在体重秤上，以免损坏秤面和降低使用寿命。

- 请勿将体重秤暴露在阳光直射或者潮湿环境中，以免损坏电子元件。

- 请不要在体重秤上放置过重的物体或者锐利的物品，以免损坏秤面或者造成人身伤害。

5. 清洁与维护为了保持体重秤的正常使用和使用寿命，请定期进行以下清洁与维护工作：- 使用柔软的干布擦拭秤面，以保持清洁和光滑。

- 避免使用化学溶剂或者腐蚀性清洁剂清洁体重秤，以免造成损坏。

- 在长时间不使用体重秤时，请将电池取出，以防止电池漏液导致损坏。

- 如发现任何异常情况或者故障，请及时联系售后服务中心进行维修或更换。

6. 其他注意事项- 体重秤仅用于测量体重，无法提供其他身体指标的数据，如身高、体脂率等。

- 请勿对体重秤进行拆解或修理，以免造成电击和其他危险。

请按照以上说明书操作使用体重秤，如有其他疑问或需求，请查看其他相关文档或联系售后服务中心。

电子秤使用说明一、电子秤的标定部分一、电子秤皮重调节（在调节皮重前应记录电子秤输入的配合比值，调节皮重后配合比重新输入）。

在标定电子秤之前首先将皮重值调节正常，在确保电子秤、传感器、线路正常的状态下，调节步骤如下：第一步：同时按住‘暂停’、‘复位’键，然后放开‘复位’ 键，再放开‘暂停’键。

第二步：电子秤显示一组数字（即皮重值），若显示为‘4095’或‘-095’，通过W3调节显示数值不动，证明传感器损坏，检查步骤详见“传感器维修”部分。

皮重值应调节在300KG左右，若此值为正值，逆时针调节W3直至显示为300KG左右；若此值为负值，顺时针调节W3直至显示为300KG左右。

二、电子秤标定第一步：接通电源，检查料斗中无物料；第二步；调节皮重值（见电子秤皮重调节）第三步：皮重值调节完毕后，按下显示面板上‘清零’或‘打印’键，即秤清零。

调节状态转换至运行状态。

第四步：以吊装3只传感器的秤为例，取一只20KG砝码对传感器进行检测。

将砝码分别置于3只传感器附近，显示值应一致。

若不一致，请检查传感器。

第五步：一只砝码的标定。

将一只标准20KG砝码放在秤上，电子秤显示值应为20KG。

若不为20KG，调整W2直至显示值为20KG，之后，拿下砝码，按‘清零’或‘打印’键清零，若不准确，请重复以上操作步骤直至显示20KG为止。

第六步：满量程标定：一只砝码标定准确后，满量程标定方法与一只砝码标定完全相同。

拿下砝码后零点要求为±0.2－－－－±0.5e,其中e=2,最大允许误差：0<M&LE;50E&PLUSMN;0.5E50<M&LE;200E&PLUSMN;1.0E200<M&LE;1000E&PLUSMN;1.5E*电子秤的检定周期为三个月，对于不同厂家的工作环境，在使用期间进行定期检查维护。

二、电子秤的维护与保养部分三、传感器简介以承德自动化计量仪器厂生产的SSL型传感器为例：1、传感器与电子秤连接插座，插头型号为CX16Z-5FG；2、传感器连接电缆尽可能短，且应固定，以防损坏，同一如秤用3只传感器或3只以上时，采用集中接线盒，传感器导线过长时应加大导线线径。

力马，受人瞩目GOing beyond ourselves硅胶自动定量包装秤使用说明书常州力马包装科技有限公司C h a n g z h o u L E M A R C O M P A N Y·安全注意事项通用部分检修时应严格遵守当地的安全操作规程！电气安装时应严格遵守当地的操作规程！在电源开关断开前，不得进行任何维修工作！只有被授权并经过培训的人员才能对本设备进行操作、检修！良好的维护能提高运行的安全性并有助于事故的避免。

有缺陷或损坏的部件或装置必须立即进行修理或更换。

在重新启动即重新接通电源前，应检查下列事项：-确保设备四周无散落的工具。

-确保所有参加检修的人员均不在危险区域内。

-确保所有检修用的脚手架、梯子以及维修保护装置均已拆除。

吊装及组装部分只准用吊环起吊；不得在已吊起的设备下行走；应检查提升设备的起吊能力；应检查吊绳是否安全；不得在重力式自动装料秤上攀爬，特别在运输保护装置拆除后，严禁用重力式自动装料秤作为脚手架，以免损坏称重传感器电气控制部分控制系统只能由有经验的人员进行安装和维修。

对控制系统的所有操作必须在对操作说明和电气图纸进行深入研究后进行。

电气控制箱只能由被授权并经过培训的人员开启。

在对电子系统进行检查时必须确保电源已经可靠断开。

在对载流部件，如电磁阀等器件进行检修时，必须断开电源开关。

有缺陷的电气运行装置必须立即予以修理或更换。

有缺陷的载流部件，如电缆等必须立即予以修理或更换。

目录1机器描述 (4)1.1简介 (4)1.2DCS 工作原理 (5)2设备安装及调试 (5)2.1准备工作 (5)场所要求 (5)公用工程 (5)2.2设备就位 (6)秤体的安装 (6)气路连接 (6)除尘管道连接 (6)电气线路连接 (6)3设备调试 (6)3.1电源上电及供气 (6)控制电源上电 (6)打开气源总阀 (6)3.2执行机构检查 (6)执行机构的原始位置调整 (6)3.3机械部件检查 (7)3.4手动调试 (7)夹袋器的调整 (7)给料装置的调节 (7)秤斗放料门的调节 (8)3.5静态调试 (8)3.5.1称量机构的调整 (8)称量斗的垂直调试 (8)束缚钢丝的准直检查 (9)束缚钢丝的重新准直 (9)吊杆长度的调整 (9)3.5.2秤的静态标定 (10)4控制面板说明 (14)4.1HOLBRIGHT 称重控制器前面板说明 (14)4.2控制柜面板 (15)5设备的使用 (16)5.1自动运行流程的设定及操作................................................................................................错误！未定义书签。

无锡市德瑞尔机电称重控制仪F708说明书
开机及开机置零
接通电源后，显示器进行0到9的笔划自检，然后显示版本号，完成后自动进入称重状态。

开机后，如果空秤的重量偏离零点，但仍在置零范围内，显示器将自动开机置零；若在置零范围外，显示器显示以标定零位为基准的重量。

开机置零范围见参数设置一章SEt1里的参数1：nABC的A参数设置。

手动置零
当显示值偏离零点，但在手动置零范围之内，且稳定灯亮时，按置零键，可以使显示值回零，此时零位标志灯亮。

手动置零范围见参数设置一章SEt1里的参数1：nABC的B参数设置。

除皮
在称重状态下，显示重量为正且称重稳定时，按除皮键，可将显示的重量作为皮重扣除，此时显示净重为0，净重指示灯亮。

启动停止
启动或停止，可在后面板的“启动”端输入一个脉冲信号，仪表即进入控制状态或退出控制状态。

金珂华电子秤说明书
第1步：将电子称放置牢固平整之平台上，千万不要把电子秤放置振动不稳定的桌面上或台架子上。

第2步：开启电源并预热2分钟。

电源开关位置位于电子秤右下角，电源开启时，不要将物品放在秤盘上，使用先前的热机超过2分钟。

第3步：置零。

如果刚打开电源的重量不是零，请稍等一会儿，或者重新打开电源使其为零。

电子秤的“置零”是指在被称某个物品后，接下来又被称另一个物品，置零后，电子秤再次计量和计价。

第4步：去皮。

去皮[按钮]是电子秤的基本功能，其正确用途是把帮助秤重的容器（比如：篮子、盆）等辅助称重的容器放在秤上，按下[去皮]按钮，重量值就会被置换成电子秤的零值，之后放置连盆加物品一起称重后就会显示物品的净重量。
