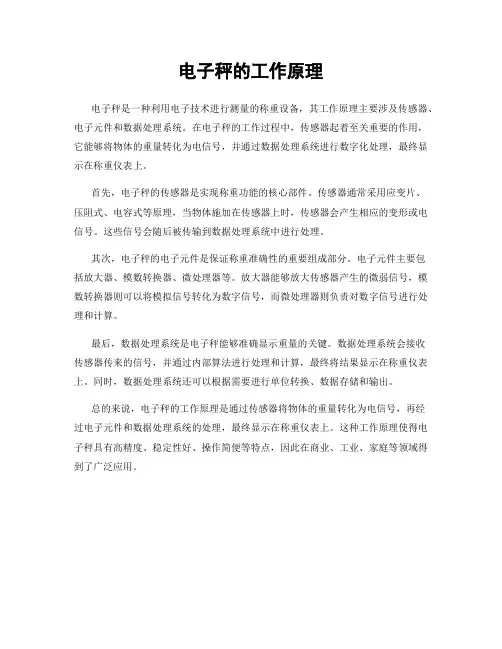

6.1电子定量包装秤的工作原理及称量调试方法

电子秤的工作原理
电子秤是一种利用电子技术进行测量的称重设备，其工作原理主要涉及传感器、电子元件和数据处理系统。

在电子秤的工作过程中，传感器起着至关重要的作用，它能够将物体的重量转化为电信号，并通过数据处理系统进行数字化处理，最终显示在称重仪表上。

首先，电子秤的传感器是实现称重功能的核心部件。

传感器通常采用应变片、
压阻式、电容式等原理，当物体施加在传感器上时，传感器会产生相应的变形或电信号。

这些信号会随后被传输到数据处理系统中进行处理。

其次，电子秤的电子元件是保证称重准确性的重要组成部分。

电子元件主要包
括放大器、模数转换器、微处理器等。

放大器能够放大传感器产生的微弱信号，模数转换器则可以将模拟信号转化为数字信号，而微处理器则负责对数字信号进行处理和计算。

最后，数据处理系统是电子秤能够准确显示重量的关键。

数据处理系统会接收
传感器传来的信号，并通过内部算法进行处理和计算，最终将结果显示在称重仪表上。

同时，数据处理系统还可以根据需要进行单位转换、数据存储和输出。

总的来说，电子秤的工作原理是通过传感器将物体的重量转化为电信号，再经
过电子元件和数据处理系统的处理，最终显示在称重仪表上。

这种工作原理使得电子秤具有高精度、稳定性好、操作简便等特点，因此在商业、工业、家庭等领域得到了广泛应用。

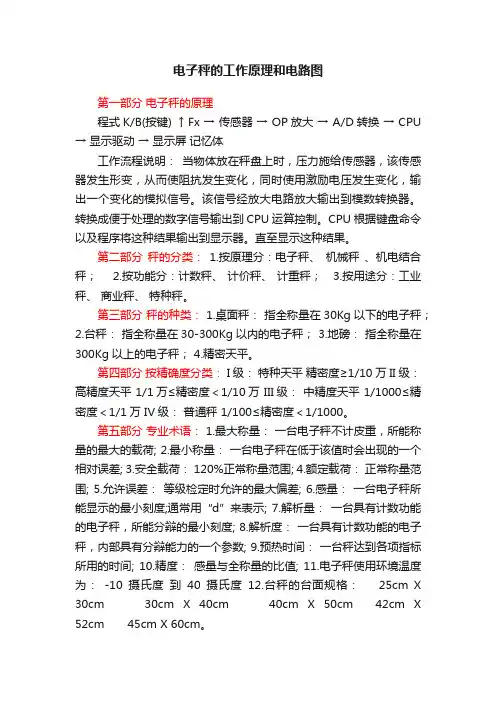

电子秤的工作原理和电路图第一部分电子秤的原理程式K/B(按键) ↑ Fx → 传感器→ OP放大→ A/D转换→ CPU → 显示驱动→ 显示屏记忆体工作流程说明：当物体放在秤盘上时，压力施给传感器，该传感器发生形变，从而使阻抗发生变化，同时使用激励电压发生变化，输出一个变化的模拟信号。

该信号经放大电路放大输出到模数转换器。

转换成便于处理的数字信号输出到CPU运算控制。

CPU根据键盘命令以及程序将这种结果输出到显示器。

直至显示这种结果。

第二部分秤的分类：1.按原理分：电子秤、机械秤、机电结合秤； 2.按功能分：计数秤、计价秤、计重秤； 3.按用途分：工业秤、商业秤、特种秤。

第三部分秤的种类： 1.桌面秤：指全称量在30Kg以下的电子秤；2.台秤：指全称量在30-300Kg以内的电子秤；3.地磅：指全称量在300Kg以上的电子秤；4.精密天平。

第四部分按精确度分类： I级：特种天平精密度≥1/10万 II级：高精度天平 1/1万≤精密度＜1/10万 III级：中精度天平1/1000≤精密度＜1/1万 IV级：普通秤1/100≤精密度＜1/1000。

第五部分专业术语： 1.最大称量：一台电子秤不计皮重，所能称量的最大的载荷; 2.最小称量：一台电子秤在低于该值时会出现的一个相对误差; 3.安全载荷： 120%正常称量范围; 4.额定载荷：正常称量范围; 5.允许误差：等级检定时允许的最大偏差; 6.感量：一台电子秤所能显示的最小刻度;通常用“d”来表示; 7.解析量：一台具有计数功能的电子秤，所能分辩的最小刻度; 8.解析度：一台具有计数功能的电子秤，内部具有分辩能力的一个参数; 9.预热时间：一台秤达到各项指标所用的时间; 10.精度：感量与全称量的比值; 11.电子秤使用环境温度为：-10摄氏度到40摄氏度12.台秤的台面规格： 25cm X 30cm 30cm X 40cm 40cm X 50cm 42cm X 52cm 45cm X 60cm。

定量包装秤的调试方法公司内部编号：（GOOD・TMMT・MMUT・UUPTY・UUYY-DTTI- LCS-B系列定量包装秤的调试方法（一）一、基本工作原理及结构当定量包装秤进入自动运行状态后，控制系统打开给料门开始加料，该给料装置为快、慢两级给料方式；当物料重量达到快给料设定值时，停止快给料，保持慢给料；当物料重量达到最终设定值时，关闭给料门，完成称重过程；此时系统检测夹袋装置是否处于预定状态，当包装袋已夹紧后，系统发出控制信号打开称量斗卸料门，物料进入包装袋中，物料放完后自动关闭称量斗的卸料门；卸空物料后松开夹袋装置，包装袋自动落下；包装袋落下后进行缝包并输送到下一工位。

如此循环往复自动运行。

定量包装秤由称重单元、小车、缝包输送装置、气动系统、除尘系统等组成。

其中影响打包速度和准确度的关键部件是称重单元，它包括储料仓、闸门、截料装置、秤体、夹袋装置、支架、电气控制装置等。

储料仓为缓冲式料仓，用于物料储备并提供一个接近均匀的物料流；闸门位于储料仓底部，当设备检修或出现故障时，用于将物料封阻在储料仓内；截料装置由截料斗、截料门、气动元件、补气门等组成，在称重过程中提供快、慢两级给料，其快、慢给料的物料流均可单独进行调整，从而保证定量包装秤满足计量的准确度要求和速度要求；补气门的作用为平衡称重时系统内的空气压差；秤体主要由称量斗、承重支架和称重传感器组成，完成重量到电信号的转变并传输给控制单元；夹袋装置主要由夹袋机构、气动元件等组成，作用为夹紧包装袋，让称重完毕的物料全部落入包装袋；电气控制装置由称重显示控制器、电气元器件、控制柜组成，作用为控制系统工作，使整个系统按预先设定的程序，有序工作。

二、称量调试检查传感器接线无误后，打开控制柜电源并预热15分钟，方可调试。

本文以最大秤量100血、分度值、定量值90血和准确度等级满足W%的技术要求为例介绍如下：（1）偏载调整将10血舷码，分别集中放置在称量斗两个承重点上。

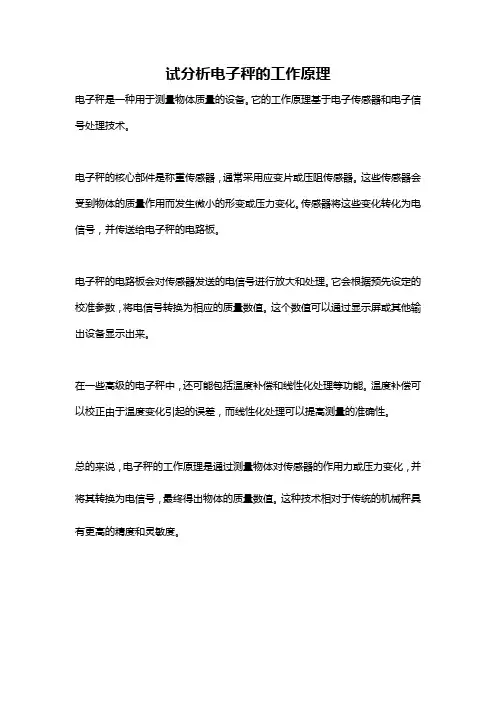

试分析电子秤的工作原理
电子秤是一种用于测量物体质量的设备。

它的工作原理基于电子传感器和电子信号处理技术。

电子秤的核心部件是称重传感器，通常采用应变片或压阻传感器。

这些传感器会受到物体的质量作用而发生微小的形变或压力变化。

传感器将这些变化转化为电信号，并传送给电子秤的电路板。

电子秤的电路板会对传感器发送的电信号进行放大和处理。

它会根据预先设定的校准参数，将电信号转换为相应的质量数值。

这个数值可以通过显示屏或其他输出设备显示出来。

在一些高级的电子秤中，还可能包括温度补偿和线性化处理等功能。

温度补偿可以校正由于温度变化引起的误差，而线性化处理可以提高测量的准确性。

总的来说，电子秤的工作原理是通过测量物体对传感器的作用力或压力变化，并将其转换为电信号，最终得出物体的质量数值。

这种技术相对于传统的机械秤具有更高的精度和灵敏度。

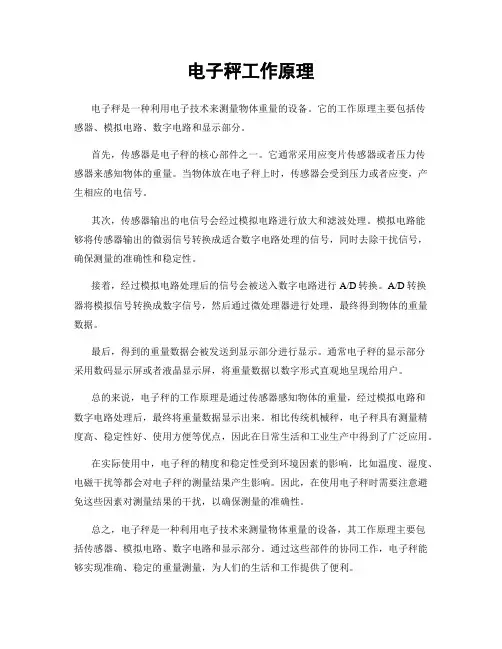

电子秤工作原理电子秤是一种利用电子技术来测量物体重量的设备。

它的工作原理主要包括传感器、模拟电路、数字电路和显示部分。

首先，传感器是电子秤的核心部件之一。

它通常采用应变片传感器或者压力传感器来感知物体的重量。

当物体放在电子秤上时，传感器会受到压力或者应变，产生相应的电信号。

其次，传感器输出的电信号会经过模拟电路进行放大和滤波处理。

模拟电路能够将传感器输出的微弱信号转换成适合数字电路处理的信号，同时去除干扰信号，确保测量的准确性和稳定性。

接着，经过模拟电路处理后的信号会被送入数字电路进行A/D转换。

A/D转换器将模拟信号转换成数字信号，然后通过微处理器进行处理，最终得到物体的重量数据。

最后，得到的重量数据会被发送到显示部分进行显示。

通常电子秤的显示部分采用数码显示屏或者液晶显示屏，将重量数据以数字形式直观地呈现给用户。

总的来说，电子秤的工作原理是通过传感器感知物体的重量，经过模拟电路和数字电路处理后，最终将重量数据显示出来。

相比传统机械秤，电子秤具有测量精度高、稳定性好、使用方便等优点，因此在日常生活和工业生产中得到了广泛应用。

在实际使用中，电子秤的精度和稳定性受到环境因素的影响，比如温度、湿度、电磁干扰等都会对电子秤的测量结果产生影响。

因此，在使用电子秤时需要注意避免这些因素对测量结果的干扰，以确保测量的准确性。

总之，电子秤是一种利用电子技术来测量物体重量的设备，其工作原理主要包括传感器、模拟电路、数字电路和显示部分。

通过这些部件的协同工作，电子秤能够实现准确、稳定的重量测量，为人们的生活和工作提供了便利。

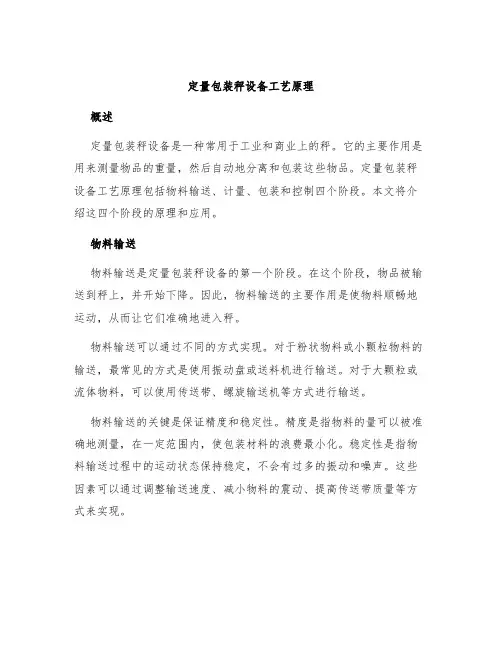

定量包装秤设备工艺原理概述定量包装秤设备是一种常用于工业和商业上的秤。

它的主要作用是用来测量物品的重量，然后自动地分离和包装这些物品。

定量包装秤设备工艺原理包括物料输送、计量、包装和控制四个阶段。

本文将介绍这四个阶段的原理和应用。

物料输送物料输送是定量包装秤设备的第一个阶段。

在这个阶段，物品被输送到秤上，并开始下降。

因此，物料输送的主要作用是使物料顺畅地运动，从而让它们准确地进入秤。

物料输送可以通过不同的方式实现。

对于粉状物料或小颗粒物料的输送，最常见的方式是使用振动盘或送料机进行输送。

对于大颗粒或流体物料，可以使用传送带、螺旋输送机等方式进行输送。

物料输送的关键是保证精度和稳定性。

精度是指物料的量可以被准确地测量，在一定范围内，使包装材料的浪费最小化。

稳定性是指物料输送过程中的运动状态保持稳定，不会有过多的振动和噪声。

这些因素可以通过调整输送速度、减小物料的震动、提高传送带质量等方式来实现。

计量计量是定量包装秤设备的第二个阶段。

在这个阶段，物料的重量被测定。

秤可以根据需要进行质量或体积的计量，并将计量结果传递给控制系统进行进一步处理。

定量包装秤设备中有许多不同的计量方法。

其中最常见的方法是称重计量。

这种方法通过将物料放在一个重力感应装置上，并测量其重量来实现计量。

计量可以通过调整秤的灵敏度、使用多个传感器、控制进料速度等方式来实现。

计量的关键是精度和可靠性。

精度是指计量结果和实际重量之间的误差最小，这种误差可以通过校准、调整秤的精度等方式来减小。

可靠性是指计量结果有很高的信任度，这种信任度可以通过优化传感器的性能、使用多种计量方法等方式来提高。

包装包装是定量包装秤设备的第三个阶段。

在这个阶段，物料被自动地分离和包装。

包装可以通过不同的方式实现，包括填充、封口、印刷、贴标等。

填充是通过装载一定重量的物料，使其填充到包装袋中的方式来实现的。

填充过程中需要控制填充速度和物料的流动速度，以保证填充的均匀性和稳定性。

定量包装秤工作原理与构造
包装秤进入自动运行状态后，称重控制系统打开给料门开始加料，该给料装置为快、慢两级给料方式；当物料重量达到快给料设定值时，停止快给料，保持慢给料；当物料重量达到最终设定值时，关闭给料门，完成动态称重过程；此时系统检测夹袋装置是否处于预定状态，当包装袋已夹紧后，系统发出控制信号打开称量斗卸料门，物料进入包装袋中，物料放完后自动关闭称量斗的卸料门；卸空物料后松开夹袋装置，包装袋自动落下；包装袋落下后进行缝包并输送到下一工位。

如此循环往复自动运行。

定量包装秤的结构
定量包装秤由称重单元、小车、缝包输送装置、气动系统、除尘系统，定量包装控制仪表等组成。

其中影响打包速度和准确度的关键部件是称重单元，它包括储料仓、闸门、截料装置、秤体、夹袋装置、支架、电气控制装置等。

储料仓为缓冲式料仓，用于物料储备并提供一个接近均匀的物料流；闸门位于储料仓底部，当设备检修或出现故障时，用于将物料封阻在储料仓内；截料装置由截料斗、截料门、气动元件、补气门等组成，在称重过程中提供快、慢两级给料，其快、慢给料的物料流均可单独进行调整，从而保证定量包装秤满足计量的准确度要求和速度要求；补气门的作用为平衡称重时系统内的空气压差；秤体主要由称量斗、承重支架和称重传感器组成，完成重量到电信号的转变并传输给控制单元；夹袋装置主要由夹袋机构、气动元件等组成，作用为夹紧包装袋，让称重完毕的物料全部落入包装袋；电
气控制装置由称重显示控制器、电气元器件、控制柜组成，作用为控制系统工作，使整个系统按预先设定的程序，有序工作。

郑州鑫盛自动包装设备有限公司是专业生产定量包装秤，电子包装秤，肥料包装机，吨包机等包装设备的厂家，您的满意就是我们最大的追求。

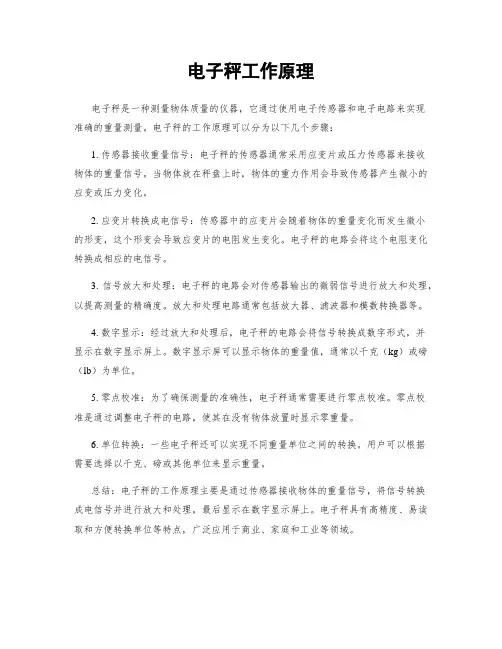

电子秤工作原理
电子秤是一种测量物体质量的仪器，它通过使用电子传感器和电子电路来实现
准确的重量测量。

电子秤的工作原理可以分为以下几个步骤：
1. 传感器接收重量信号：电子秤的传感器通常采用应变片或压力传感器来接收
物体的重量信号。

当物体放在秤盘上时，物体的重力作用会导致传感器产生微小的应变或压力变化。

2. 应变片转换成电信号：传感器中的应变片会随着物体的重量变化而发生微小
的形变，这个形变会导致应变片的电阻发生变化。

电子秤的电路会将这个电阻变化转换成相应的电信号。

3. 信号放大和处理：电子秤的电路会对传感器输出的微弱信号进行放大和处理，以提高测量的精确度。

放大和处理电路通常包括放大器、滤波器和模数转换器等。

4. 数字显示：经过放大和处理后，电子秤的电路会将信号转换成数字形式，并
显示在数字显示屏上。

数字显示屏可以显示物体的重量值，通常以千克（kg）或磅（lb）为单位。

5. 零点校准：为了确保测量的准确性，电子秤通常需要进行零点校准。

零点校
准是通过调整电子秤的电路，使其在没有物体放置时显示零重量。

6. 单位转换：一些电子秤还可以实现不同重量单位之间的转换。

用户可以根据
需要选择以千克、磅或其他单位来显示重量。

总结：电子秤的工作原理主要是通过传感器接收物体的重量信号，将信号转换
成电信号并进行放大和处理，最后显示在数字显示屏上。

电子秤具有高精度、易读取和方便转换单位等特点，广泛应用于商业、家庭和工业等领域。

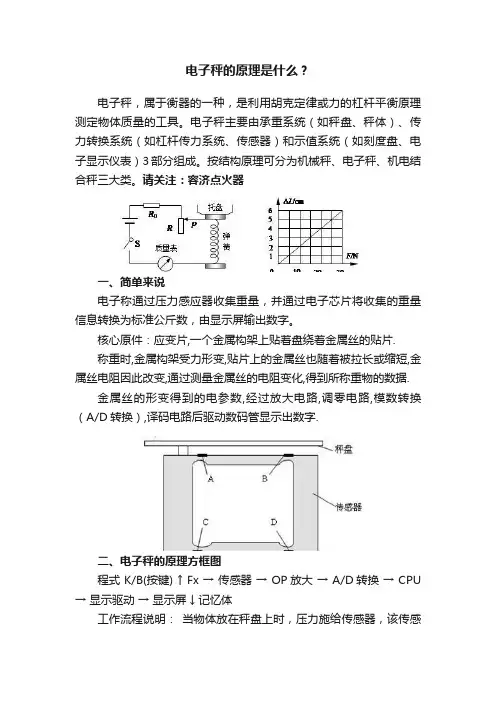

电子秤的原理是什么？电子秤，属于衡器的一种，是利用胡克定律或力的杠杆平衡原理测定物体质量的工具。

电子秤主要由承重系统（如秤盘、秤体）、传力转换系统（如杠杆传力系统、传感器）和示值系统（如刻度盘、电子显示仪表）3部分组成。

按结构原理可分为机械秤、电子秤、机电结合秤三大类。

请关注：容济点火器一、简单来说电子称通过压力感应器收集重量，并通过电子芯片将收集的重量信息转换为标准公斤数，由显示屏输出数字。

核心原件：应变片,一个金属构架上贴着盘绕着金属丝的贴片.称重时,金属构架受力形变,贴片上的金属丝也随着被拉长或缩短,金属丝电阻因此改变,通过测量金属丝的电阻变化,得到所称重物的数据.金属丝的形变得到的电参数,经过放大电路,调零电路,模数转换（A/D转换）,译码电路后驱动数码管显示出数字.二、电子秤的原理方框图程式 K/B(按键) ↑ Fx → 传感器→ OP放大→ A/D转换→ CPU → 显示驱动→ 显示屏↓ 记忆体工作流程说明：当物体放在秤盘上时，压力施给传感器，该传感器发生形变，从而使阻抗发生变化，同时使用激励电压发生变化，输出一个变化的模拟信号。

该信号经放大电路放大输出到模数转换器。

转换成便于处理的数字信号输出到CPU运算控制。

CPU根据键盘命令以及程序将这种结果输出到显示器。

直至显示这种结果。

三、电子秤到底是怎么给出读数的首先要明确的是，对于绝大多数「秤」而言，我们测量的不是质量，我们测量的只是重力。

用标准砝码的天平测量的才是质量，大多数弹簧秤、电子秤测量的其实都是重力。

读数是10千克，意思是说这个物体的重力与10千克物体在这个地方产生的重力相同。

可能你觉得没有区别，但如果你跑到月球上，天平的结果不会变，但是弹簧秤和电子秤的结果会大幅改变。

其次要明确的是，力是无法直接测量的，我们测量的只是变形。

力是一个非常抽象的概念而已，我们无法直接测量力，我们能测量的只是力的效应，也就是力作用在某些物体上之后这些物体的变形。

包装秤的标定和校准步骤包装秤是在商品包装和销售环节中广泛使用的一种设备，用于测量和确定商品的重量。

为了确保秤的准确性和精度，在使用之前需要进行标定和校准的操作。

本文将介绍包装秤的标定和校准步骤，帮助您正确使用和维护包装秤的功能。

一、标定步骤1. 确定标定的重量范围：首先需要确定包装秤要测量的重量范围，根据使用要求选择适当的标定质量。

2. 准备标准质量物品：根据所选的重量范围，选择一组准确的标准质量物品，如铁块或标准质量砝码。

3. 清洁包装秤：在进行标定之前，需要确保包装秤的工作平台干净并无残留物，以免影响标定结果。

4. 将标准质量物品放置在包装秤上：按照包装秤的指示，在工作平台上放置所选的标准质量物品。

确保物品摆放平稳，且没有任何偏斜或失衡。

二、校准步骤1. 调整零点：在进行校准之前，需要先调整包装秤的零点，确保无负载时显示为零。

按照包装秤的说明书，进行零点调整的步骤。

2. 施加标准质量：在标定的基础上，按照包装秤所能承受的最大负荷，施加标准质量物品在包装秤上。

确保物品均匀分布在工作平台上。

3. 验证示值是否准确：读取包装秤的示值，并与所选的标准质量物品的实际质量进行比较。

如果示值与实际质量相差较大，需要进行校准调整。

4. 调整校准参数：根据包装秤的型号和规格，使用相应的调节装置调整校准参数，以使示值与实际质量相匹配。

按照包装秤的说明书进行校准调整，直至达到准确的测量结果。

5. 重复进行校准：校准一次可能不足以确保包装秤的准确性。

建议至少进行三次校准，并取3次校准结果的平均值作为最终的校准结果。

三、定期维护和检验1. 清洁和保养：保持包装秤的清洁度非常重要。

定期清洁工作平台和秤体，以防止灰尘和杂质的堆积，影响测量准确性。

另外，检查包装秤的工作平台和传感器是否存在磨损或损坏，并及时进行维修或更换。

2. 定期检测：为了确保包装秤的准确性，建议定期进行检测。

可以请专业的测量机构对包装秤进行检测和验证，以确保符合国家标准和质量要求。

电子称重量校正方法电子称重器是一种用于测量物体质量的设备，但是由于各种因素的影响，例如仪器的老化、环境改变等，称重结果可能会失去准确性。

因此，进行称重量校正是非常重要的。

1.标准物体法：这是最常见和简单的校正方法之一、首先，我们需要一个已知质量的标准物体，例如公斤或磅的标准重物。

将标准物体放置在称重仪器上，记录称重结果。

如果测量结果与标准质量不同，我们可以通过调整仪器的零点、增益等参数来校正仪器。

2.比例校正法：比例校正法是通过对两个质量进行称重来校正的。

我们首先称量一个已知质量的物体。

然后，将待测物体放置在称重仪器上，并记录测量结果。

通过计算待测物体和已知物体的质量比例，我们可以根据测量结果调整称重仪器的参数。

3.线性插值法：线性插值法适用于称重仪器的非线性误差校正。

该方法需要多个已知质量的物体，并在不同质量值上进行称重。

通过测量结果和已知质量值之间的线性关系，我们可以利用插值法来校正称重仪器。

4.系统回归法：系统回归法是一种更高级的校正方法，它使用统计分析来建立称重仪器的校正模型。

这需要对一系列已知质量的物体进行多次测量，并建立一个通过测量结果和已知质量之间的函数关系。

然后，通过该模型来校正其他未知质量的物体。

无论使用哪种方法进行电子称重量校正，以下是一些注意事项：1.校正环境应尽量保持稳定，避免温度、湿度等因素对测量结果的影响。

2.校正过程中应使用合适的工具和设备，以确保测量结果的准确性。

3.校正频率取决于使用环境和要求。

一般情况下，应定期进行校正，以确保测量结果始终准确可靠。

4.校正记录应该详细并保留，以便后续参考和跟踪。

总的来说，电子称重量校正是确保称重结果准确可靠的关键步骤。

选择合适的校正方法，并遵循正确的校正程序和注意事项，将能有效提高电子称重器的测量准确性。

电子秤工作原理一、引言电子秤是一种常见的称重设备，广泛应用于商业、工业和家庭等领域。

它通过电子元件和传感器来测量物体的质量，并将结果显示在数字显示屏上。

本文将详细介绍电子秤的工作原理及其相关技术。

二、电子秤的组成部份1. 传感器：电子秤的核心部件之一，用于感知物体的质量。

常见的传感器有应变片式传感器和压力传感器。

应变片式传感器通过应变片的形变来测量物体的质量，而压力传感器则通过测量物体对传感器施加的压力来得出质量值。

2. 电子元件：电子秤中包含了一系列电子元件，如摹拟电路、数字电路和微处理器等。

这些元件负责信号的放大、滤波、数字转换和数据处理等功能。

3. 数字显示屏：用于显示物体的质量值。

常见的数字显示屏有液晶显示屏和LED显示屏。

通过电子元件将测量到的质量值转换为数字信号，并在显示屏上进行显示。

三、电子秤的工作原理1. 传感器测量：当物体放置在电子秤上时，传感器会感知到物体对秤的压力或者应变。

这些感知到的信号将被传输到电子元件中进行处理。

2. 信号处理：电子元件对传感器感知到的信号进行放大、滤波和调整等处理。

这些处理可以消除噪声干扰，并提高测量的准确性。

3. 数字转换：经过信号处理后，电子元件将摹拟信号转换为数字信号。

这一步骤通常使用模数转换器（ADC）来完成。

ADC将连续的摹拟信号转换为离散的数字信号，以便进一步的处理和显示。

4. 数据处理：数字信号被微处理器接收并进行进一步的处理。

微处理器可以根据预设的算法和校准数据，将数字信号转换为物体的真实质量值。

5. 显示结果：最后，微处理器将处理得到的质量值发送到数字显示屏上进行显示。

用户可以直观地看到物体的质量值。

四、电子秤的精确度和校准1. 精确度：电子秤的精确度是指测量结果与实际质量之间的误差。

它受到传感器的灵敏度、电子元件的精度和数据处理算法的影响。

普通情况下，电子秤的精确度可以达到0.1克或者更高。

2. 校准：为了确保电子秤的准确性，定期进行校准是必要的。

LCS-B系列定量包装秤的调试方法（一）一、基本工作原理及结构当定量包装秤进入自动运行状态后，控制系统打开给料门开始加料，该给料装置为快、慢两级给料方式；当物料重量达到快给料设定值时，停止快给料，保持慢给料；当物料重量达到最终设定值时，关闭给料门，完成称重过程；此时系统检测夹袋装置是否处于预定状态，当包装袋已夹紧后，系统发出控制信号打开称量斗卸料门，物料进入包装袋中，物料放完后自动关闭称量斗的卸料门；卸空物料后松开夹袋装置，包装袋自动落下；包装袋落下后进行缝包并输送到下一工位。

如此循环往复自动运行。

定量包装秤由称重单元、小车、缝包输送装置、气动系统、除尘系统等组成。

其中影响打包速度和准确度的关键部件是称重单元，它包括储料仓、闸门、截料装置、秤体、夹袋装置、支架、电气控制装置等。

储料仓为缓冲式料仓，用于物料储备并提供一个接近均匀的物料流；闸门位于储料仓底部，当设备检修或出现故障时，用于将物料封阻在储料仓内；截料装置由截料斗、截料门、气动元件、补气门等组成，在称重过程中提供快、慢两级给料，其快、慢给料的物料流均可单独进行调整，从而保证定量包装秤满足计量的准确度要求和速度要求；补气门的作用为平衡称重时系统内的空气压差；秤体主要由称量斗、承重支架和称重传感器组成，完成重量到电信号的转变并传输给控制单元；夹袋装置主要由夹袋机构、气动元件等组成，作用为夹紧包装袋，让称重完毕的物料全部落入包装袋；电气控制装置由称重显示控制器、电气元器件、控制柜组成，作用为控制系统工作，使整个系统按预先设定的程序，有序工作。

二、称量调试检查传感器接线无误后，打开控制柜电源并预热15 分钟，方可调试。

本文以最大秤量100kg、分度值0.01kg、定量值90kg和准确度等级满足w 0.2%的技术要求为例介绍如下：（1）偏载调整将10kg 砝码，分别集中放置在称量斗两个承重点上。

当称重显示器显示“正差”时，传感器输出应向降低方向调整；当称重显示器显示“负差”时，传感器输出应向提高方向调整。

电子秤的工作原理及使用功能电子秤是如何工作的电子计价秤是接受高精度称重传感器和八位单片微处理机，具备快速称重计价的功能，操作便利，性能稳定，接受防水键盘，密封性好，手感舒适，尤其适用于水产品的买卖计量。

电子秤广泛应用于商业买卖和工业计量中。

工作原理：电子秤的工作原理以电子元件：称重传感器，放大电路，AD转换电路，单片机电路，显示电路，键盘电路，通讯接口电路，稳压电源电路等电路构成。

工作流程说明：当物体放在秤盘上时，压力施给传感器，该传感器发生形变，从而使阻抗发生变化，同时使用激励电压发生变化，输出一个变化的模拟信号。

该信号经放大电路放大输出到模数转换器。

转换成便于处理的数字信号输出到CPU运算掌控。

CPU依据键盘命令以及程序将这种结果输出到显示器。

直至显示这种结果。

使用功能：电子秤接受现代传感器技术、电子技术和计算机技术一体化的电子称量装置，才能充分并解决现实生活中提出的“快速、精准、连续、自动”称量要求，同时有效地除去人为误差，使之更符合法制计量管理和工业生产过程掌控的应用要求。

电子秤是国家强制检定的计量器具他的合格产品是有检定分度值e和细分值D的标准，是受国家计量法保护的产品。

电子秤的分类：1.按放置位置分类：桌面秤指全称量在30Kg以下的电子秤台秤：指全称量在30—300Kg以内的电子秤地磅：指全称量在300Kg以上的电子秤精密天平2.按精准明确度分类：I级：特种天平精密度≥1/10万基准衡器II级：高精度天平1/1万≤精密度＜1/10万精密衡器III级：中精度天平1/1000≤精密度＜1/1万工业.商业衡器IV级：一般秤1/100≤精密度＜1/1000粗衡器3.按用途分：第四级：体重秤、厨房秤；家庭。

第三级：计价秤、计重秤、计数秤；市场、各类工厂。

第二级：珠宝天平、试验室天平、纺织天平、工业天平；食品业、电子业、银楼、制药厂、学校试验室、纺织厂。

第一级：质量比较仪、分析天平；讨论机构、制药厂、化学工厂、油漆与染料厂。

电子秤原理及电子秤原理图一、名词解释利用作用于物体上的重力来测量该物体质量(重量)的计量仪器，装有电子装置的秤为电子秤。

二、工作原理秤重物品经由装在机构上的重量传感器，将重力转换为电压或电流的模拟讯号，经放大及滤波处理后由A/D处理器转换为数字讯号，数字讯号由中央处理器(CPU)运算处理，而周边所须要的功能及各种接口电路也和CPU连接应用，最后由显示屏幕以数字方式显示。

电子秤原理图：三、主要组成组件1.重量传感器2.放大器电路3.滤波器电路4.模拟数字转换器5.中央处理器6.电源供应电路7.按键8.外壳9.机构 10.秤盘电子秤设计2(2006-05-05 09:08:26)第五部分：附录电子秤的信号采集、处理、显示的程序 .#include <reg52.h>#include<absacc.h>//ad 控制线#define ad_244 XBYTE[0xbfff];sbit ad_stb=P3^3;sbit ad_start=P1^1;//lcd 控制线sbit lcd_di=P1^7;sbit lcd_rw=P1^2;sbit lcd_e=P1^0;//7289 控制线sbit cs7289=P1^3;sbit clk7289=P1^4;sbit dio7289=P1^5;//sbit key7289=P1^6; //7289 查询方式sbit key7289=P3^2; //7289 中断方式sbit baoj=P3^5;//7289 子程序void ini_7289(void);void send7289(short);short receive(void);void keyin(void);//lcd 子程序void ini_lcd(void);void lcdd_send(short); void lcdi_send(short); void chk_busy(void);//ad 子程序void ad(void);void baojing(void);void d_change(long);// 初始化，编号，日期void ini();void error1(void);void nop1(){}void change(s)int dealy; // 全局变量short sh=0; // 商品号short dot=0; // 小数点标志bit list=0;short qb=0;char xdata shuju[7]=""; short xdata bcd[5];char xdata s1[16]=" 单价 : 元 ";char xdata s2[16]=" 重量 : Kg";char xdata s3[16]=" 金额 : 元 ";char xdata s4[16]=" 累计 : 元 ";char code message0[]=" 信息学院山东大学 ";char code message1[]=" 输入收银员代号 :";char code message2[]=" 输入日期 :";char code message3[16]=" -- 山东大学 -- ";char code message5[16]=" 垃圾公司欢迎您 !!";char xdata bianhao[16]=" 收银员： ";char xdata riqi[16]=" - - ";long int xdata zongjia=0,jine=0,jine1=0;int xdata shizhong=0,pizhong=0,zhongliang=0;long int xdata qingdan[20][4];char code shangpin[11][4]={{" 单价 "},{" 苹果 "},{" 梨 "},{" 花生 "},{" 大米 "}, {" 桃子 "},{" 塑料 "},{" 瓜子 "},{" 桔子 "},{" 香蕉 "},{" 玉米 "}};long int xdata danjia[11]={0,2,3635,5502,0,3320,5502,660,3210,6600,5600};char xdata jiage[6]={0x0,0x0,0x0,0xfe,0x0,0x0}; // 0.00short xdata xiuzheng[]={0,2,5,6,7,8,9,12,13};char s[16];{s[6]=shuju[0];s[7]=shuju[1];s[8]=shuju[2];s[9]=shuju[3];s[10]=shuju[4];s[11]=shuju[5];s[12]=shuju[6];}//**************************************************************** void main(){short i,j;long int x,z;int y;int xdata duilie[3]={0};P1=0xff;ini_lcd(); // 初始化 LCDlcdi_send(0x8a);while(message0[i]) lcdd_send(message0[i++]);ini_7289(); // 初始化 7289pizhong=ad1();lcdi_send(0x1); // 总清屏ini(); // 初始页面 , 收银员编号，日期lcdi_send(0x1); // 总清屏EA=1;EX0=1; // 中断//EX1=1;//ad_start=1;while(1){if(list){lcdi_send(0x80); // 显示单位名称for(i=0;i<16;i++) lcdd_send(message3[i]); x=qingdan[0][0]; // 商品名单价for(i=0;i<4;i++) s1[i]=shangpin[x][i];x=qingdan[0][1];d_change(x); change(s1);lcdi_send(0x90);for(i=0;i<16;i++) lcdd_send(s1[i]);x=qingdan[0][2]; // 显示重量d_change(x); change(s2);s2[10]=s2[9];s2[9]='.';if(s2[8]==32) s2[8]=0x30;lcdi_send(0x88);for(i=0;i<16;i++) lcdd_send(s2[i]);x=qingdan[0][3];d_change(x); change(s3);lcdi_send(0x98);for(i=0;i<16;i++) lcdd_send(s3[i]); // 以上为第一页EA=0;EX0=0; // 关键盘中断for(j=1;j<qb;j++){while(key7289);x=qingdan[j][2];d_change(x); change(s2); // 显示数据s2[10]=s2[9];s2[9]='.'; if(s2[8]==32) s2[8]=0x30;lcdi_send(0x90);for(i=0;i<16;i++) lcdd_send(s2[i]);x=qingdan[j][1];d_change(x); change(s1);x=qingdan[j][0];for(i=0;i<4;i++) s1[i]=shangpin[x][i];lcdi_send(0x80);for(i=0;i<16;i++) lcdd_send(s1[i]);x=qingdan[j][3];d_change(x); change(s3);lcdi_send(0x88);for(i=0;i<16;i++) lcdd_send(s3[i]);lcdi_send(0x98);for(i=0;i<16;i++) lcdd_send(0x20);lcdi_send(0x98);while(key7289==0);}while(key7289);d_change(zongjia); change(s4);lcdi_send(0x80);for(i=0;i<16;i++) lcdd_send(s4[i]);lcdi_send(0x90);for(i=0;i<16;i++) lcdd_send(bianhao[i]); lcdi_send(0x88);for(i=0;i<16;i++) lcdd_send(message5[i]); lcdi_send(0x98);for(i=0;i<16;i++) lcdd_send(riqi[i]);list=0;while(key7289==0);while(key7289==1);while(key7289==0);EA=1;EX0=1;}else{ y=0;/* duilie[2]=duilie[1]; // 数字滤波duilie[1]=duilie[0];y=ad1();duilie[0]=y>>1;x=duilie[0];x=x<<1;x=x+duilie[1]+duilie[2]; */zhongliang=ad1();shizhong=zhongliang-pizhong; // 数据转换x=danjia[sh];jine1=shizhong*x;jine=jine1/1;d_change(shizhong); change(s2); // 显示数据s2[10]=s2[9]; s2[9]='.';if(s2[8]==32) s2[8]=0x30;lcdi_send(0x90);for(i=0;i<16;i++) lcdd_send(s2[i]);d_change(danjia[sh]); change(s1);for(i=0;i<4;i++) s1[i]=shangpin[sh][i]; lcdi_send(0x80);for(i=0;i<16;i++) lcdd_send(s1[i]);d_change(jine); change(s3);lcdi_send(0x88);for(i=0;i<16;i++) lcdd_send(s3[i]);d_change(zongjia); change(s4);lcdi_send(0x98);for(i=0;i<16;i++) lcdd_send(s4[i]);lcdi_send(0x98);//while(1);}}}void keyin(void) interrupt 0 using 0 // 中断 0 服务程序{char X,i;long int y;send7289(0x15); // 接收数据X=receive();cs7289=1;X=X&0x1f;switch(X){case 0xf : {zongjia=zongjia+jine;qingdan[qb][0]=sh;qingdan[qb][1]=danjia[sh];qingdan[qb][2]=shizhong;qingdan[qb][3]=jine;qb++; sh=0;dot=0;danjia[0]=0;for(i=0;i<6;i++) jiage[i]=0;}break; // 累加case 0xe : pizhong=zhongliang; break; // 去皮case 0xd : {danjia[sh]=0;dot=0;} break; // 清单价case 0xc : {zongjia=0;jine=0;dot=0;list=0;qb=0;pizhong=0; if(sh==0) danjia[sh]=0;} break; // 总清case 0xa : dot=1;break; // 点case 0xb : list=1;break; // 清单case 0x19 : sh=10;break;case 0x18 : sh=9;break;case 0x17 : sh=8;break;case 0x16 : sh=7;break;case 0x15 : sh=6;break;case 0x14 : sh=5;break;case 0x13 : sh=4;break;case 0x12 : sh=3;break;case 0x11 : sh=2;break;case 0x10 : sh=1;break;case 0x1f :case 0x1e :case 0x1d :case 0x1c :case 0x1a : break;case 0x1b : dot=1;break;default :{ if(dot==0) {jiage[0]=jiage[1];jiage[1]=jiage[2];jiage[2]=X;} if(dot==1) {jiage[4]=X;dot++; }else if(dot==2) {jiage[5]=X; dot++;}else if(dot>2) break;// lcdi_send(0x84);y=jiage[0];y=y*10+jiage[1];y=y*10+jiage[2];y=y*10+jiage[4];danjia[sh]=y*10+jiage[5];}}while(key7289==0); // 等待键盘松开}/*void ad(void) interrupt 2 using 1{short x,y;x=ad_244;y=x;if(x&0x80) baojing();else x=x>>4;y=y&0xf;bcd[x]=y;} */// 初始页面void ini() // 输入收银员编号 , 日期{short i,j;char X;lcdi_send(0x80); // 提示输入收银员编号i=0;while(message1[i]) lcdd_send(message1[i++]); for(i=8;i<12;i++){while(key7289);send7289(0x15); // 接收数据X=receive();cs7289=1;bianhao[i]=X+0x30;lcdi_send(0x93);for(j=8;j<16;j++) lcdd_send(bianhao[j]);while(key7289==0);}lcdi_send(0x88); // 提示输入日期i=0;while(message2[i]) lcdd_send(message2[i++]); for(i=0;i<10;i++) // 输入日期{if(i==4||i==7) i++;while(key7289==1);send7289(0x15); // 接收数据X=receive();cs7289=1;riqi[i]=X+0x30;j=0;lcdi_send(0x9a);for(j=0;j<10;j++) lcdd_send(riqi[j]);while(key7289==0);}while(key7289);nop1();while(key7289==0);nop1();lcdi_send(0x1);}//LCD 子程序void ini_lcd() //LCD 初始化子程序{lcdi_send(0x30);lcdi_send(0x1); // 总清lcdi_send(0xc);lcdi_send(0x2); // 光标右移， AC+1}void lcdd_send(short X) //LCD 发送数据子程序{chk_busy();nop1();lcd_di=1;lcd_rw=0;lcd_e=0;P0=X;for(dealy=0;dealy<5;dealy++);//lcd_e=1; X=X;P0=0xff;}void lcdi_send(short X) //LCD 发送指令子程序{chk_busy();nop1();lcd_di=0;lcd_rw=0;lcd_e=0;P0=X;for(dealy=0;dealy<5;dealy++);//lcd_e=1; X=X;P0=0xff;}void chk_busy(){short i=0xff;while(i&0x80){lcd_di=0;lcd_rw=1;lcd_e=0;i=P0;lcd_e=1;}}//7289 子程序void ini_7289(){short i;cs7289=1; key7289=1; dio7289=1; //7289 初始化子程序for(i=0;i<50;i++)for(dealy=0;dealy<5;dealy++); // 延时 25mssend7289(0xa4); cs7289=1;}void send7289(short X) //7289 发送数据子程序{short i,j=1;cs7289=0;for(dealy=0;dealy<6;dealy++); // 延时 50us for(i=7;i>=0;i--){j=j<<i;dio7289=X&j;j=1;j=1;clk7289=1;for(dealy=0;dealy<1;dealy++) ; // 延时 10us clk7289=0;for(dealy=0;dealy<1;dealy++) ; // 延时 10us }dio7289=0;}short receive() //7289 接收数据子程序{short i,X=0;dio7289=1;for(dealy=0;dealy<6;dealy++); // 延时 50us for(i=0;i<=7;i++){clk7289=1;for(dealy=0;dealy<1;dealy++); // 延时 10usX=X<<1;if(dio7289)X++;clk7289=0;for(dealy=0;dealy<1;dealy++); // 延时 10us }dio7289=0;return(X);}//ad//AD 子程序int ad1(){short k,x;int ad_zhi=0,xz;EA=0;ad_start=1;for(k=0;k<5;k++){ while(ad_stb);x=ad_244;x=x&0xf;ad_zhi=ad_zhi*10+x;}ad_start=0;EA=1;EX0=1;ad_zhi=ad_zhi>>1;xz=ad_zhi-50;xz=xz/100;ad_zhi=ad_zhi+xiuzheng[xz];return(ad_zhi);void d_change(long X){char qian,bai,shi,ge,shifen,baifen; long int yu;if(X>) error1();qian=X/100; yu=X%100;bai=yu/10; yu=yu%10;shi=yu/1; yu=yu%1;ge=yu/100; yu=yu%100;shifen=yu/10;baifen=yu%10;qian=qian+0x30;bai=bai+0x30;shi=shi+0x30;ge=ge+0x30;shifen=shifen+0x30;baifen=baifen+0x30;if(qian==0x30){qian=0x20;if(bai==0x30){bai=0x20;if(shi==0x30) shi=0x20;}}shuju[0]=qian;shuju[1]=bai;shuju[2]=shi;shuju[3]=ge;shuju[4]='.';shuju[5]=shifen;shuju[6]=baifen;}void baojing(){short i;for(i=0;i<50;i++){baoj=0;for(dealy=0;dealy<10;dealy++); baoj=1;for(dealy=0;dealy<10;dealy++);}}摘要本系统采用单片机 AT89S52 为控制核心，实现电子秤的基本控制功能。

电子秤工作原理电子秤是一种用于测量物体分量的设备，它采用电子技术来实现分量的测量。

电子秤的工作原理基于压力传感器和电子信号处理技术。

1. 压力传感器电子秤的核心部件是压力传感器，也称为负荷细胞。

压力传感器通常由一个弹性元件和电阻应变片组成。

当物体放在电子秤上时，物体的重力会作用在弹性元件上，导致弹性元件发生弱小的形变。

电阻应变片会随着弹性元件的形变而发生弱小的电阻变化。

这个电阻变化被称为应变，它是分量的直接测量指标。

2. 电桥电路为了测量电阻应变片的弱小电阻变化，电子秤通常采用电桥电路。

电桥电路由四个电阻组成，其中两个电阻是固定的，此外两个电阻是电阻应变片。

当物体放在电子秤上时，电阻应变片的电阻发生弱小变化，导致电桥电路中的电压差发生变化。

这个电压差被称为电桥输出信号。

3. A/D转换器电子秤的电桥输出信号是摹拟信号，需要经过A/D转换器转换为数字信号才干被电子秤的处理器处理。

A/D转换器将摹拟信号分成多个离散的电平，并将每一个电平对应的数字值存储在内存中。

这样就得到了物体的分量值。

4. 电子处理器电子处理器是电子秤的控制中心，它负责接收A/D转换器转换的数字信号，并进行处理和显示。

电子处理器通常会进行一些校准和修正操作，以确保测量结果的准确性。

它还可以提供一些额外的功能，如单位转换、分量累计等。

5. 显示器电子秤的显示器用于显示物体的分量值。

显示器可以采用液晶显示屏、LED显示屏等不同的技术。

它可以显示数字、符号等信息，以满足用户的需求。

总结：电子秤的工作原理是基于压力传感器和电子信号处理技术。

通过压力传感器测量物体的分量，然后通过电桥电路、A/D转换器和电子处理器将摹拟信号转换为数字信号，并进行处理和显示。

电子秤具有高精度、稳定性好、易于使用等优点，广泛应用于商业、工业、家庭等领域。

全自动计量包装秤工作原理
全自动计量包装秤是一种用于快速、准确地计量商品并进行包装的设备。

它的工作原理可以分为以下几个步骤：
1. 称重传感器：全自动计量包装秤通常配备有称重传感器，用于测量被称重物体的重量。

这些传感器通常基于压力、压力变形或电子压阻的原理，可以将物体施加在传感器上的力转换为相应的电信号。

2. 商品输入：通过操作面板或触摸屏，操作员将商品的相关信息，如商品代码、重量、价格等输入到包装秤的计算机系统中。

3. 校准：在使用全自动计量包装秤之前，系统通常会进行一次校准，使得测量结果更加准确可靠。

校准需要根据所称物体的性质和特点进行调整，以确保称重结果的精确性。

4. 称重：被称重的商品被放置在全自动计量包装秤的称重台上。

称重传感器会感知到物体施加在上面的力，并将其转换为电信号。

这些信号经过数学算法处理后，计算机系统会显示出商品的净重。

5. 包装控制：一旦商品的净重确定，包装控制系统会根据预设的包装要求控制相应的包装设备，如自动包装机、封口机等，将商品进行包装。

6. 计价与标签打印：全自动计量包装秤配备有计价和标签打印功能。

根据商品的净重及预设的价格标准，计算机系统会自动
计算出商品的价格，并将其显示在屏幕上。

同时，系统还可以自动打印出标签，上面包含有商品的相关信息、价格、生产日期等。

总结起来，全自动计量包装秤通过称重传感器感知商品的重量，经过计算机系统的处理和控制，实现了商品的精准计量和自动包装。
