ICS13.220.30CCS C84中华人民共和国国家标准GB5135.2—20XX代替GB5135.2-2003自动喷水灭火系统第2部分：湿式报警阀、延迟器、水力警铃Automatic sprinkler system—Part2：Wet system alarm valves、retard chamber、water motor alarm征求意见稿20XX-XX-XX发布20XX-XX-XX实施国家市场监督管理总局前 言本文件的全部技术内容为强制性。
本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》和GB/T 20001.10—2014《标准编写规则第10部分：产品标准》的规定起草。
本文件是GB5135《自动喷水灭火系统》的第2部分。
GB5135已经发布了以下部分：——第1部分：洒水喷头；——第2部分：湿式报警阀、延迟器和水力警铃；——第3部分：水雾喷头；——第4部分：干式报警阀；——第5部分：雨淋报警阀；——第6部分：通用阀门；——第7部分：水流指示器；——第8部分：加速器；——第9部分：早期抑制快速响应（ESFR）喷头；——第10部分：压力开关；——第11部分：沟槽式管接件；——第13部分：水幕喷头；——第14部分：预作用装置；——第15部分：家用喷头；——第16部分：消防洒水软管；——第17部分：减压阀；——第18部分：消防管道支吊架；——第19部分：塑料管道及管件；——第20部分：涂覆钢管；——第21部分：末端试水装置；——第22部分：特殊应用喷头。
本文件代替GB5135.2-2003《自动喷水灭火系统第2部分:湿式报警阀、延迟器和水力警铃》。
与GB5135.2—2003相比，除编辑性改动外，主要技术变化如下：——更改了规范性引用文件（见第2章，2003年版的第2章）；——更改了部分术语和定义（见第3.2、3.8、3.9，2003年版的3.2、3.8、3.9）；——增加了产品的分类与代号、型号编制（见第4章、第5章）；——更改了标志（见6.1.2，2003年版的4.1.2）；——更改了规格（见6.2，2003年版的4.2.2）；——更改了额定工作压力(见6.3，2003年版的4.2.1)——更改了“材料耐腐蚀性”（见6.4，2003年版的4.3）；——更改了结构（见6.5.1，2003年版的4.4.1）；——更改了“连接方式”（见6.6，2003年版的4.4.3）；——对“零部件”要求进行了更改，增加了阀瓣密封件（见6.7、6.8，2003年版的4.5.4）；——更改了“水力摩阻”（见6.12，2003年版的4.9）；——更改了“功能”（见6.13，2003年版的4.10）；——更改了“水力警铃”（见6.18，2003版的4.15、4.16、4.17）；——增加了部分“要求”所对应的“试验方法”（见第七章）；——更改了附录A（见附录A，2003年版的附录A）；——删除了附录B（见2003年版的附录B）请注意本文件的某些内容可能涉及专利。
自动喷水灭火系统施工方法及技术要求措施编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（自动喷水灭火系统施工方法及技术要求措施）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为自动喷水灭火系统施工方法及技术要求措施的全部内容。
自动喷水灭火系统施工方案一、工程概况：工程名称：商业楼(自编名百德商业中心）地下室扩建工程建设单位:广州市金罄泰房地产有限公司设计单位：广州番禺区市桥建筑设计院有限公司监理单位:广州市宏业金基建设监理咨询有限公司施工单位:广州市国权建筑工程有限公司工程地址：番禺区市桥街桥东路81号地段层数/幢:地下1层/1幢结构类型:框剪本工程为地下室负一层，建筑面积：1428m²，施工范围包括：室内消水栓及自动喷水灭火系统安装，自动喷水灭火系统的喷头采用ZSTP-15/68℃直立型.二、验收规范：A、《建筑设计防火规范》。
GB50016-2006B、《建筑电气工程施工质量验收规范》。
GB50303—2002C、《汽车库，修车库，停车场设计防火规范》。
GB50067—97D、《自动喷水灭火系统施工及验收规范》。
GB50261-2005E、《建筑给水排水及采暖工程施工质量验收规范》 GB50242－2002F、国家现行的其它有关消防法律、法规。
三、相关规定：1、消防安装工程施工除执行相应消防系统的施工及验收规范的规定.2、消防设计必须是经过当地公安消防机关审核，具有审核合格的审核意见书。
3、消防施工单位必须向当地公安消防机关出具相应消防安装施工资质证,并办理进场许可证。
4、设计变更必须经过公安消防机关审核和签认。
5、消防安装施工用材料、设备及其配件应经国家消防产品质量监督检验中心检测合格。
押题宝典注册消防工程师之消防技术综合能力通关考试题库带答案解析单选题（共30题）1、（2020真题）某商业综合体设置了集中电源,集中控制型消防应急照明和疏散指示系统,根据现行国家标准《消防应急照明和疏散指示系统技术标准》（GB51309）,不属于该系统部件连接方式的是（）。
A.应急照明控制器直接与应急照明集中电源连接B.应急照明集中电源,直接与消防应急照明灯具连接C.应急照明控制器直接与应急照明控制器连接D.应急照明控制器直接与应急照明配电箱连接【答案】 D2、有一耐火等级为一级剧院可容纳2400人，人员疏散时间不大于2min，需要设置疏散门9个，单股人流通过能力按照40人／min计算，单股人流宽度为0．55m，该剧院疏散门设置宽度（）m较为合适。
A.2.1B.2.2C.2.3D.2.4【答案】 B3、水喷雾灭火系统是由水源、供水设备、管道、（）、过滤器和水雾喷头等组成，向保护对象喷射水雾灭火或防护冷却灭火系统。
A.湿式报警阀组B.干式报警阀组C.雨淋报警阀组D.预作用装置【答案】 C4、下列不属于自动喷水灭火系统巡查内容是()。
A.报警阀组外观、报警阀组检测装置状态、排水设施状况等B.系统末端试水装置、楼层试水阀及其现场环境状态、压力监测情况等C.采用目测观察方法，检查系统及其组件外观D.喷头外观及其周边障碍物、保护面积等【答案】 C5、下列关于缆式线型感温火灾探测器安装说法，不正确是（）。
A.探测器在电缆桥架内电缆表面呈蛇形敷设B.探测器设置在皮带输送机传送带滚轮下方C.探测器设置在技术夹层顶棚下方，至顶棚距离为0.1mD.设置在顶棚下方探测器弯折敷设，各段之间距离为3.5m【答案】 D6、下列厂房和仓库中，哪种建筑耐火等级不低于二级（）。
A.独立建造单层氯酸钾厂房，建筑面积300m2B.储存润滑油5层仓库，建筑面积500m2C.储存面粉单层仓库，建筑面积1000m2D.燃煤锅炉房且锅炉总蒸发量为4t／h【答案】 B7、泡沫灭火系统按照所产生泡沫倍数不同，可分为低倍数泡沫灭火系统、中倍数泡沫灭火系统和高倍数泡沫灭火系统。
1 总则1.0.1 为了合理地设计水喷雾灭火系统（或简称系统），保障其施工质量和使用功能，减少火灾危害，保护人身和财产安全，制定本规范。
1.0.2 本规范适用于新建、扩建和改建工程中设置的水喷雾灭火系统的设计、施工、验收及维护管理。
本规范不适用于移动式水喷雾灭火装置或交通运输工具中设置的水喷雾灭火系统。
1.0.3 水喷雾灭火系统可用于扑救固体物质火灾、丙类液体火灾、饮料酒火灾和电气火灾，并可用于可燃气体和甲、乙、两类液体的生产、储存装置或装卸设施的防护冷却。
1.0.4 水喷雾灭火系统不得用于扑救遇水能发生化学反应造成燃烧、爆炸的火灾，以及水雾会对保护对象造成明显损害的火灾。
1.0.5 水喷雾灭火系统的设计、施工、验收及维护管理除应符合本规范规定外，尚应符合国家现行有关标准的规定。
条文说明1 总则1.0.1 水喷雾灭火系统是在自动喷水灭火系统的基础上发展起来的，主要用于火灾蔓延快且适合用水但自动喷水灭火系统又难以保护的场所。
该系统是利用水雾喷头在一定水压下将水流分解成细小水雾滴进行灭火或防护冷却的一种固定式灭火系统。
水喷雾灭火系统不仅可扑救固体、液体和电气火灾，还可为液化烃储罐等火灾危险性大、扑救难度大的设施或设备提供防护冷却。
其广泛用于石油化工、电力、冶金等行业。
近年来，水喷雾灭火系统在酿酒行业得到了推广应用。
本次修订增加了酒厂水喷雾灭火系统的相关设计内容。
另外，水喷雾灭火系统的保护对象涵盖了电力、石油化工等工业设施、设备，有别于自动喷水灭火系统，为此，本次修订补充了相关施工、验收的内容。
1.0.2 本规范属于固定灭火系统工程建设国家规范，其主要任务是提出解决工程建设中设计水喷雾灭火系统的技术要求。
我国现行国家标准《建筑设计防火规范》GB 50016、《石油天然气工程设计防火规范》GB 50183、《石油化工企业设计防火规范》GB 50160、《火力发电厂与变电站设计防火规范》GB 50229, 《钢铁冶金企业设计防火规范》GB 50414、《酒厂设计防火规范》GB 50694等有关规范均对应设置水喷雾灭火系统的场所作了明确规定，为水喷雾灭火系统的应用提供了依据。
自动喷水灭火系统实务部分分类：开式：雨淋系统和水幕系统闭式：湿式系统，干式系统，预作用系统，自动喷水—泡沫联用系统一、湿式自动喷水系统：闭式喷头，湿式报警阀、水流指示器，压力开关，管道内有压水，应用最广泛之一，适合温度不低于4℃，不高于70℃的环境。
补偿器具有防止误报或误动作功能。
延时器：在准工作状态下，可防止压力波动产生误报警。
只有当湿式报警阀开启，经报警通道进入延时器的水流将延时器注满并由出口溢出，驱动水力警铃和压力开关二、干式自动喷水灭火系统：闭式喷头、干式报警阀组，水流指示器，压力开关，管道内为有压气体。
适合温度低于4℃，高于70℃的环境。
三、预作用系统：闭式喷头，雨淋阀组，水流报警装置，管道。
需设配套的火灾自动报警系统。
在准工作状态下，配水管道内不充水，由火灾报警系统启动雨淋阀后转换为湿式系统。
使用范围：消除干式系统在喷头开放后延迟喷水的弊病，在低温高温环境可代替干式系统，严禁漏水，严禁系统误喷的忌水场所采用预作用系统。
工作原理：准工作状态时，由消防水箱或稳压泵，气压给水设备等稳压设施维持雨淋阀入口前管道的充水压力，雨淋阀后的管道内平时无水或充以有压气体。
发生火灾时，由火灾自动报警系统自动开启雨林报警阀。
配水管道开始充水，使系统在闭式喷头动作前转换成湿式系统，并在闭式喷头开启后立即喷水。
四、雨淋系统：开式喷头，雨淋阀组，水流报警装置。
启动后大面积喷水由雨淋阀控制喷水范围，由配套的火灾自动报警系统和传动管系统启动雨淋阀。
适用范围：需大面积喷水，快速灭火的特别危险场所，火灾的水平蔓延速度快，闭式喷头的开放不能及时使喷水有效覆盖着火区域，或室内净高超过一定高度且必须迅速扑灭初期火灾，属于严重危险级II级场所。
五、水幕系统：开式喷头，雨淋报警阀组。
适用于局部防火分隔处，用于防火分隔和防护冷却。
但防火分隔水幕不宜用于尺寸超过15m宽，8m高的开口（舞台口除外）六、火灾危险等级4类8级：轻危险级，中危险级I、II级，严重危险I、II级，仓库危险I、II、III级轻危险级：高度≤24米的旅馆，办公楼。
自动喷水灭火消防设施系统的检测方法
一、湿式系统的检测方法
1）开启最不利处末端试水装置，查看压力表显示；查看水流指示器、压力开关和消防水泵的动作情况及反馈信号。
2）测量自开启末端试水装置至消防水泵投入运行的时间。
3）用声级计测量水力警铃声强值。
4）系统恢复正常。
二、干式系统的检测方法
1）开启最不利处末端试水装置控制阀，查看水流指示器、压力开关和消防水泵、电动阀的动作情况及反馈信号，以及排气阀的排气情况。
2）测量自开启末端试水装置到出水压力达到0.05MPa的时间。
3）系统恢复正常。
三、预作用系统的检测方法
1）先后触发防护区内两个火灾探测器，查看电磁阀、电动阀、消防水泵和水流指示器、压力开关的动作情况及反馈信号，以及排气阀的排气情况。
2）报警后2min打开末端试水装置，测量出水压力。
3）用声级计测量水力警铃声强值。
4）系统恢复正常。
四、雨淋系统的检测方法
1）并联设置多台雨淋阀的系统，核对控制雨淋阀的逻辑关系。
2）先后触发防护区内两个火灾探测器或为传动管泄压，查看电磁阀、消防水泵及压力开关的动作情况及反馈信号。
3）用声级计测量水力警铃声强值。
4）不宜进行实际喷水的场所，应在试验前关严雨淋阀出口控制阀。
5）系统恢复正常。
浅谈自动喷水雨淋系统的几个问题宋力(河南郑州新郑机场管理公司)提要：结合《自动喷水灭火系统设计规范》和《自动喷水灭火系统设计手册》，对雨淋系统在工程设计时的几个问题进行分析，提出笔者的建议。
关键词：开式系统雨淋系统作用面积消防水箱消防水泵结合器现行的《自动喷水灭火系统设计规范》(以下简称喷规)对开式雨淋系统的规定不太详细，因此在规范的运用中容易产生异议或执行起来有一定难度，本文通过对这几个问题的分析提出自己的一些建议。
1雨淋系统的大小喷规8．O．9条规定，雨淋系统的配水管道充水时间不宜大于2rain。
这个时间就限制了雨淋系统管网的规模。
喷规中对充水时间没有明确定义，在《自动喷水灭火系统设计手册》(以下简称手册)一书中对这个充水时间有一个定义，指由火灾探测器动作或闭式探测喷头动作至最不利点开式喷头出水时间。
根据这个定义可知，配水管道充水时间包括雨淋报警阀动作时间和报警阀后管道充水时间两部分。
根据《自动喷水灭火系统雨淋报警阀的性能要求和试验方法》GAl25—1996中的规定，雨淋报警阀组的启动装置动作后，报警阀的阀瓣在15s内打开并通水，而当雨淋阀的口径超过200ram时，允许的阀瓣在60s内打开并通水。
可见在配水管道充水时间中，雨淋报警阀动作时间占有相当一部分。
因此在确定雨淋系统的大小时，笔者认为不能直接按2rain计算，应扣除设计所选报警阀的动作时间后确定。
2雨淋系统的作用面积喷规5．O．4条规定，雨淋系统中每个雨淋阀淋控制的喷水面积不宜大于同危险等级的湿式系统的作用面积。
对这一条的理解，在手册中，认为每个雨淋阀控制的喷水面积即为雨淋系统的作用面积。
而在喷规这一条的条文解释中说道，对大面积场所，可设多台雨淋阀组合控制一次灭火的保护范围。
喷规2．1．6条对作用面积是这样解释的，作用面积是一次火灾中系统按喷水强度保护的最大面积。
这样就可以看出，每个雨淋阀控制的喷水面积并不是雨淋系统的作用面积。
雨淋系统设计最麻烦的就是大面积场所的雨淋阀组合控火，这牵扯到火源对火灾探测器的影响、火灾探测器对多套雨淋阀组不同组合的控制。

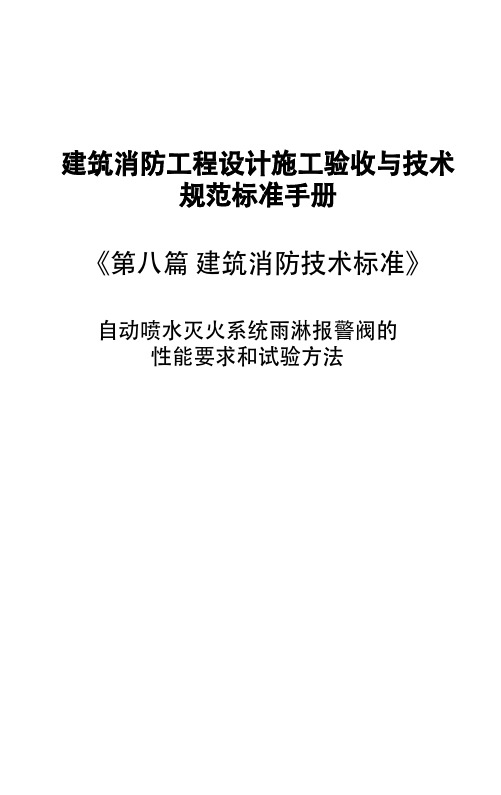

自动喷水灭火系统雨淋报警阀的性能要求和试验方法GA 125—1996中华人民共和国公安部1996—01—17批准1996—10—01实施1 主题内容与适用范围本标准规定了自动喷水灭火系统雨淋报警阀的性能要求、试验方法及检验规则。
2 引用标准GB 528 硫化橡胶和热塑性橡胶拉伸性能的测定GB 2555 一般用途管法兰连接尺寸GB 2556 一般用途管法兰密封面型式和尺寸GB 3098．1～3098．3 紧固件机械性能GB 3289．1 可锻铸铁管路连接件型式尺寸管件结构尺寸表GB 3512 橡胶热空气老化试验方法GB 6032 硫化橡胶国际硬度的测定(30～85IRHD) 微型试验方法GB 5720 O型橡胶密封圈试验方法3 术语3．1 雨淋报警阀雨淋报警阀是通过电动、机械或其他方法进行开启，使水能够自动单方向流入喷水系统同时进行报警的一种单向阀。
3．2 伺应状态安装在管路系统中的雨淋报警阀、阀瓣组件处于关闭位置，阀门供水侧充以压力稳定的水，而无水从雨淋报警阀系统侧流出的状态。
3．3 防复位锁止机构防止阀瓣组件在动作以后重新回到其关闭位置上的锁止机构。
3．4 启动点雨淋报警阀使水进入自动喷水灭火系统时的动作点，用系统侧、供水侧或辅助压力来表示。
3．5 底水用来密封阀瓣组件和防止动作部件粘结的水。
3．6 湿式引导喷头管线湿式引导喷头管线是安装有热敏感元件的管线，当受到异常热源的作用，则释放管线中的压力，使雨淋阀报警自动开启。
3．7 供水压力当雨淋报警阀处于伺应状态时，阀门进口处的静水压。
3．8 额定工作压力雨淋报警阀在伺应状态或工作状态下允许的工作压力。
4 雨淋报警阀的性能要求4．1 外观雨淋报警阀应标志清晰，表面平整光洁，无加工缺陷及碰伤划痕，涂层均匀，色泽美观。
4．2 规格雨淋报警阀进出口公称直径为25；32；40；50；65；80；100；125；150；200；250mm。
阀座圈处的直径可以小于公称直径。
4．3 额定工作压力雨淋报警阀的额定工作压力应不低于1．2MPa。
雨淋报警阀与工作压力等级较低的设备配装使用时，允许将阀的进出口接头按承受较低压力等级加工，但在阀上必须对额定工作压力做相应的标记。
4．4 材料的耐腐蚀性能4．4．1 阀体和阀盖应采用耐腐蚀性能不低于铸铁的材料制成，阀座材料的耐腐蚀性能应不低于青铜。
4．4．2 要求转动或滑动的零件应采用青铜、镍铜合金、黄铜、奥氏体不锈钢等耐腐蚀材料制成。
若用耐腐蚀性能差的材料制造时，应在有相对运动处加入上述耐腐蚀材料制造的衬套件。
4．5 阀体和阀盖4．5．1 阀体和阀盖上的接头尺寸应符合GB 2555，GB 2556和GB 3289．1的规定。
4．5．2 阀体上应设有泄水口，泄水口公称直径最小为20mm。
4．5．3 阀体阀瓣组件的供水侧，应设有在不开启阀门的情况下检验报警装置的设施。
4．6 零部件4．6．1 阀瓣或阀瓣组件全开启时，按照5．9．6条防复位试验条件的水冲击下各零件不应有永久性变形或断裂。
4．6．2 阀在承受4倍额定工作压力时，紧固件的公称设计载荷不得低于GB 3098．1～3098．3的规定。
4．6．3 弹簧和隔膜应能经受5．2条规定的正常工作循环5 000次而无断裂和破损。
4．7 刚性非金属零件4．7．1 刚性非金属零件按5．3条和5．4条规定进行老化试验后，不应产生妨碍装置正常动作的扭曲、蠕变、裂纹或其他变形损坏。
4．7．2 由老化试验过的零件装配的雨淋报警阀按5．7条和5．9条规定进行渗漏和功能试验时，应符合4．10和4．12条的规定。
4．8 阀瓣密封件4．8．1 阀瓣密封件的拉伸应力应变特性和耐热老化性能应不低于如下规定：a．最低定伸强度为10MPa，最小伸长率为300％(25mm到100mm)。
b．最低定伸强度为15MPa，最小伸长率为200％(25mm到75mm)。
c．公称尺寸为25mm的零件拉伸到75mm，保持2min，释放2min后测量，最大残余变形不超过5mm。
d．零件置于(70．0土1．5)℃和0．2MPa压力的臭氧环境中试验96h，其定伸强度和伸长率不应低于试验前的70％，硬度变化不应大于5个国际硬度单位。
e．零件置于(97．5土2．5)℃蒸馏水中70h后，其定伸强度和伸长率不应低于试验前的70％。
零件体积变化率不得超过20％。
4．8．2 阀瓣密封件按5．5．2条规定试验后不应粘结到它的配合表面上，打开阀瓣组件所需压力不应大于0．14MPa。
同类型不同规格的产品，允许只对阀座表面上应力最大的一种规格进行试验。
4．9 阀体强度装配好的雨淋报警阀，阀瓣组件处于开启位置，应能承受4倍额定工作压力(但不得小于4．8MPa)的静水压，保持5min不损坏。
4．10 渗漏和变形4．10．1 雨淋报警阀在阀瓣组件开启的情况下，应能承受2倍额定工作压力的静水压，保持5min 无渗漏，无永久变形或损坏，还应满足4．12条功能要求。
4．10．2 雨淋报警阀在阀瓣组件关闭情况下，供水侧施加2倍额定工作压力的静水压，保持2h，无渗漏，无永久变形或损坏。
还应满足4．12条功能要求。
4．11 水力摩阻损失按照5。
8条进行试验时，在表1中所给的供水流量条件下，水力摩阻损失不得超过0．07MPa。
表1公称直径；mm供水流量，L／min40 50 65 80 100 125 150 200 250400 600 8001 3002 2003 500 5 000 8 700 14 0004．12 功能4．12．1 雨淋报警阀处于伺应状态时，外力影响不应使阀门的启动发生障碍。
4．12．2 按照5．9条进行试验，雨淋报警阀应能在0．14MPa到额定工作压力范围内的供水压力下动作。
4．12．3 雨淋报警阀处于伺应状态时，应防止水从供水侧渗漏到系统侧，或具有使渗漏水自动排出的设施。
4．12．4 雨淋报警阀都应能通过手动和自动的方法进行操作。
4．12．5 雨淋报警阀的启动装置动作以后，应在15s之内打开雨淋报警阀的阀瓣(雨淋报警阀的公称直径超过200mm时，可在60s之内打开阀瓣)。
4．12．6 雨淋报警阀的启动装置为湿式引导喷头管线时，其高度及距离的限制是由供水压力范围从0．14MPa到额定工作压力来确定。
4．12．7 雨淋报警阀在每一供水压力下有一个启动点压力值，它用水柱高度(m)来表示。
湿式引导喷头管线安装的最大高度也用水柱高度(m)来表示。
其值等于启动点压力值除以安全系数1．5。
4．12．8 雨淋报警阀按5．9条进行功能试验时，当供水压力为0．14MPa时，在报警口至少有0．05MPa 的压力来启动报警装置。
4．12．9 雨淋报警阀应该具有当水进入系统侧的管线达到阀瓣组件上面o．5m以上高度时，能使报警装置发出声响报警的设施。
4．13 耐火性能使用熔点低于800℃的金属材料或非金属材料制造的阀体和阀盖时，充满水的雨淋报警阀应能承受800℃耐火试验15min，试验后阀瓣组件应能自由开启，阀体应能承受2倍额定工作压力的静水压，保持2min，无永久变形或损坏。
5 雨淋报警阀的试验方法5．1 外观检验使用量具和目测，检验雨淋报警阀的规格、材料、零部件、外观标志等应符合4．1、4．2、4．3、4．4、4．5各条的规定。
5．2工作循环试验阀瓣组件的弹簧和模片应能承受5 000次正常工作循环，试验进行速率不应大于每分钟6次。
5．3 刚性非金属零件空气老化试验5．3．1 将刚性非金属零件样品置于空气老化试验箱中，样品之间、样品与试验箱壁之间不得接触，施加给样品的压力及接触材料与样品使用状况相同。
5．3．2 试验温度为70℃，试验时间为14d。
若样品不能承受上述温度而发生软化变形时，允许在较低温度条件下进行加长时间老化试验，试验持续时间按式(1)计算。
┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉(1)式中：D——试验持续时间，d；t——试验温度，℃；e=2．718 3。
5．3．3 空气老化试验后取出样品，在(23±4)℃空气环境中冷却24h，试验结果应符合4．7．1条规定。
5．4 刚性非金属零件温水老化试验5．4．1 将刚性非金属零件样品置于加热至87℃的自来水中进行180d试验，若样品不能承受上述温度而发生软化变形时，允许在较低温度下(但不得低于70℃)进行加长时间老化试验，试验持续时间按式(2)计算。
┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉(2)式中：D——试验持续时间，d；t——试验温度，℃；e＝2．718 3。
5．4．2 温水老化试验后取出样品，在(23土4)℃的空气中冷却至少24h，但不超过72h，试验结果应符合4．7．1条规定。
5．5 阀瓣密封件试验5．5．1 阀瓣密封件拉伸应力应变特性的测定，加速老化和耐热试验按照GB 528，GB 3512降GB 6032中规定进行。
O型密封圈的物理性能试验按照GB 5720中规定进行，试验结果应符合4．8．1条规定。
5．5．2 阀瓣组件处于关闭位置，阀瓣组件将经受90d的伺应压力试验，用浸没式或其他加热方法使水温保持在(87土2)℃，试验结束后，排出阀中积水，冷却到(21土4)℃，当用0．14MPa的伺应压力做功能试验时，阀瓣组件应该从阀座上开启，阀瓣密封件粘结情况和阀进口侧压力应符合4．8．2条规定。
5．6 阀体强度试验装配好的雨淋报警阀安装在试验装置上，阀体上不耐压的结构和零件用耐压的结构和零件代替，堵住阀门各开口，阀瓣组件开启，充水排除空气，给阀内加4倍额定工作压力的静水压(但不得低于4．8MPa)，保持5min，试验结果应符合4．9条规定。
5．7 渗漏和变形试验5．7．1 阀体渗漏试验装配好的雨淋报警阀安装在试验装置上，堵住阀门各开口，阀瓣组件处于开启位置，充水排除空气，给阀内施加2倍额定工作压力的静水压，保持5min，试验结果应符合4．10．1条的规定。
5．7．2 阀门渗漏试验装配好的雨淋报警阀安装在试验装置上，阀瓣组件处于关闭位置，阀门的系统侧接通大气，阀门的供水侧施加2倍的额定工作压力，保持2h，检查阀门的渗漏情况。
a．通过阀瓣组件的渗漏情况；b．进入报警器口的渗漏情况；试验结果应符合4．10．2条的规定。
5．8 水力摩阻损失试验5．8．1 水力摩阻损失试验采用本试验方法或附录A(补充件)试验方法。
5．8．2 将雨淋报警阀安装在图1试验管路中，阀两侧取压孔之间的距离h3-2与直管段取压孔之间的距离h2-1相等，管径相同，流量测量和压差测量的精度均不低于土2％。
5．8．3 调节供水装置，使通过雨淋报警阀的水流量符合表1中所述规定条件，由压差测量装置同时分别测出h3-2之间的压差△P32和h2-1之间的压差△P21。
由式(3)计算出雨淋报警阀的水力摩阻损失Ap。
