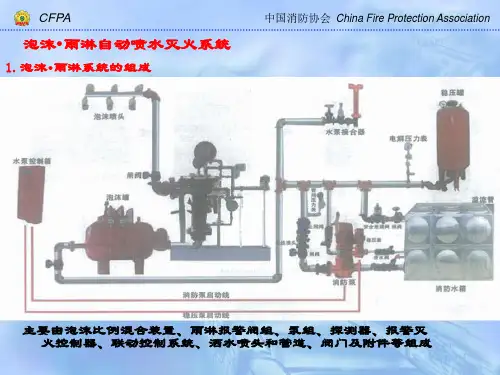

6消防--泡沫、雨淋灭火系统

水喷雾灭火系统分类水喷雾灭火系统由水源、供水设备、过滤器、雨淋阀组、管道及水雾喷头等组成，并配套设置火灾探测报警及联动控制系统或传动管系统，火灾时可向保护对象喷射水雾灭火或进行防护冷却。

系统按启动方式和应用方式分类如下：一、按启动方式分类水喷雾灭火系统按启动方式可分为电动启动水喷雾灭火系统和传动管启动水喷雾灭火系统。

（一）电动启动水喷雾灭火系统电动启动水喷雾灭火系统是以普通的火灾报警系统作为火灾探测系统，通过传统的点式感温、感烟探头或缆式火灾探测器探测火灾，当有火情发生时，探测器将火警信号传到火灾报警控制器上，火灾报警控制器打开雨淋阀，同时启动水泵，喷水灭火。

为了减少系统的响应时间，雨淋阀前的管道上应是充满水的状态。

电动启动水喷雾灭火系统的组成如图3-4-1所示。

图3-4-1电动启动水喷雾灭火系统1—水池；2—水泵；3—闸阀；4—止回阀；5—水泵接合器；6—雨淋报警阀；7—压力开关；8—配水干管；9—配水管；10—配水支管；11—开式洒水喷头；12—感温探测器；13—报警控制器；P—压力表；M—驱动电机（二）传动管启动水喷雾灭火系统传动管水喷雾灭火系统是以传动管作为火灾探测系统，传动管内充满压缩空气或压力水，当传动管上的闭式喷头受火灾高温影响动作后，传动管内的压力迅速下降，打开了封闭的雨淋阀，为了尽量缩短管网充水的时间，雨淋阀前的管道上应是充满水的状态，传动管的火灾报警信号通过压力开关传到火灾报警控制器上，报警控制器启动水泵，通过雨淋阀、管网将水送到水雾喷头，水雾喷头开始喷水灭火。

传动管启动水喷雾灭火系统一般比较适合于防爆场所，或者不适合安装普通火灾探测系统的场所。

传动管启动水喷雾灭火系统的组成如图3-4-2所示。

图3-4-2传动管启动水喷雾灭火系统1—水池；2—水泵；3—闸阀；4—止回阀；5—水泵接合器；6—雨淋报警阀；7—配水干管；8—压力开关；9—配水管；10—配水支管；11—开式洒水喷头；12—闭式洒水喷头；13—传动管；14—报警控制器；P—压力表；M—驱动电机传动管启动水喷雾灭火系统按传动管内的充压介质，可分为充液传动管和充气传动管两种。

泡沫—水喷淋系统与泡沫喷雾系统7．1 一般规定7．1．1 泡沫—水喷淋系统具备灭火、冷却双功效，可有效防止灭火后因保护场所内高温物体引起可燃液体复燃，且系统造价又不会明显增加。

目前，泡沫—水喷淋系统已成为液体火灾场所的重要灭火系统之一。

泡沫—水喷淋系统通常的工作次序是先喷泡沫灭火，然后喷水冷却。

依据自动喷水灭火系统的分类方式，泡沫—水喷淋系统可分为雨淋系统和闭式系统两大类。

其中闭式系统又可进一步细分为预作用系统、干式系统、湿式系统三种形式。

本条对泡沫—水喷淋系统适用场所的规定是根据国内试验研究、工程应用及国外相关标准制定的。

尽管国内外有在室外场所安装泡沫—水喷淋系统的工程实例，但根据公安部天津消防研究所的试验，在多风的气候条件下，其灭火功效存在着某些不确定因素。

所以，本规范暂推荐其用于室内场所。

本条所述的缓冲物可以是专门设置的缓冲装置，也可以是保护场所内设置的固定设备、金属物品或其他固体不燃物。

通过公安部天津消防研究所的试验，对于水溶性液体厚度超过25mm，但有金属板或金属桶之类的缓冲物时，灭火是切实可行的。

7．1. 2 泡沫喷雾系统在变电站油浸变压器上应用，是20世纪90年代源于我国，并已少量出口到欧洲。

现行国家标准《火力发电厂与变电所没计防火规范》GB 50229将泡沫喷雾系统规定为变电站单台容量为125000kV·A及以上的主变压器应设置的灭火系统可选项之一，加速了该系统使用。

为保证本规范规定的设计参数科学、安全、可靠，2007年4月至9月，公安部天津消防研究所会同杭州安士城消防器材有限公司、杭州新纪元消防科技有限公司、杭州美邦冷焰理火有限公司、上海冠丞金能源科技有限公司，在杭州成功开展了大型油浸变压器泡沫喷雾系统试验研究，取得了系统设计所需的成果。

面积不大于200m2的非水溶性液体室内场所，主要指燃油锅炉房、油泵房、小型车库、可燃液体阀门控制室等小型场所。

7．1．3 本条参照了NFPA 16《泡沫—水喷淋与泡沫—水喷雾系统安装标准》等相关标准，同时兼顾现行国家标准《自动喷水灭火系统设计规范》GB 50084对持续喷水时间的规定。

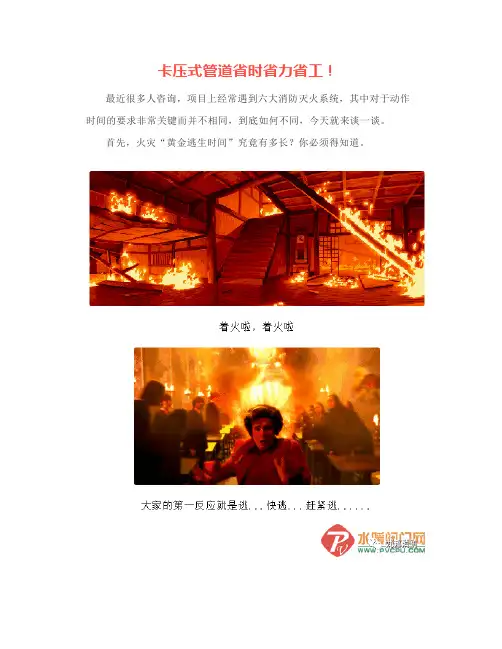

卡压式管道省时省力省工！最近很多人咨询，项目上经常遇到六大消防灭火系统，其中对于动作时间的要求非常关键而并不相同，到底如何不同，今天就来谈一谈。

首先，火灾“黄金逃生时间”究竟有多长？你必须得知道。

快跑是对的。

因为火场逃生的“黄金时间”只有一分钟。

而对于建筑项目的灭火系统也是有特别要求的。

现在我们就分别来谈一下。

一、细水雾灭火系统1、响应时间1）开式系统的设计响应时间不应大于30s。

采用全淹没应用方式的开式系统，当采用瓶组系统且在同一防护区内使用多组瓶组时，各瓶组应能同时启动，其动作响应时差不应大于2s。

2）以自动或手动方式启动泵组时，泵组应立即投入运行。

3）以备用电源切换方式或备用泵切换启动泵组时，泵组应立即投入运行。

4）采用柴油泵作为备用泵时，柴油泵的启动时间不应大于15s。

2、持续喷雾时间1）用于保护电子信息系统机房、配电室等电子、电气设备间，图书库、资料库、档案库，文物库，电缆隧道和电缆夹层等场所时，系统的设计持续喷雾时间不应小于30min。

2）用于保护油浸变压器室、涡轮机房、柴油发电机房、液压站、润滑油站、燃油锅炉房等含有可燃液体的机械设备间时，系统的设计持续喷雾时间不应小于20min。

3）用于扑救厨房内烹饪设备及其排烟罩和排烟管道部位的火灾时，系统的设计持续喷雾时间不应小于15s，设计冷却时间不应小于15min。

4）对于瓶组系统，系统的设计持续喷雾时间可按其实体火灾模拟试验灭火时间的2倍确定，且不宜小于10min。

3、水泵：主、备用泵的自动切换时间不应小于30s；水泵采用柴油机泵时，应保证其能持续运行60min。

1、七氟丙烷：1）在通讯机房和电子计算机房等防护区，设计喷放时间不应大于8s；在其它防护区，设计喷放时间不应大于10s。

2）灭火浸渍时间应符合下列规定：木材、纸张、织物等固体表面火灾，宜采用20min。

通讯机房、电子计算机房内的电气设备火灾，应采用5min。

其它固体表面火灾，宜采用10 min。

消防灭火设施系统概述消防灭火设施系统是指固定安装于被保护场所的用于扑灭现场火灾的自动或半自动设施系统。

常见的主要有水灭火系统、泡沫灭火系统、干粉灭火系统和气体灭火系统、水蒸气灭火系统等。

一、水灭火系统水灭火系统是指以水为灭火剂的灭火实施系统。

主要包括消防给水系统、自动喷水灭火系统、水幕和水喷雾灭火系统。

（1）水的灭火作用和应用范围水是不燃液体，是一种天然灭火剂，它在灭火中应用最广。

1.水的灭火作用1）冷却作用。

水的热容量和汽化热都比较大，1㎏水，温度升高1℃，会吸收4.18kJ的热量；1㎏水蒸发汽化时，要吸收2.259×103kJ的热量。

所以，当水与炽热的燃烧物接触时，在被加热和汽化的过程中，就会大量吸收燃烧物的热量。

理论计算可知，1㎏水即可吸收4504kJ的热量。

所以，当水与燃烧物接触时会通过上述物理作用和化学反应，从燃烧物摄取大量的热，迫使燃烧物的温度大大降低而最终停止燃烧。

2）对氧的稀释作用。

实验表明，1㎏水能够生产1720L水蒸气。

所以，在火场上当水遇到炽热的燃烧物后会迅速汽化产生大量的水蒸气，从而阻止空气进入燃烧区并稀释燃烧区中氧的含量，使燃烧区逐渐缺少氧而减弱燃烧强度。

3）对水溶性可燃液体的稀释作用。

水溶性可燃液体发生火灾时，在允许用水扑救的条件下，水与可燃液体混合后，可降低可燃液体的浓度和燃烧区内可燃蒸气的浓度，使燃烧强度减弱。

当水溶性可燃液体的浓度降低到了可燃浓度以下时，燃烧即会自行停止。

4）水力冲击作用。

经消防泵加压后输送到水枪喷嘴射出来的水流具有很大的动能和冲击力。

当高压水流强烈冲击燃烧物，使燃烧强度显著减弱以致熄灭。

2.灭火水流的形态和应用范围1）直流水和开花水。

通过水泵加压并由直流水枪喷出的柱状水流称为直流水；由开花水枪喷出的滴状水流称为开花水。

直流水和开花水可用于扑救一般固体物质的火灾（如煤炭、木制品、粮草、棉麻、橡胶、纸张等）。

2）雾状水。

由喷雾水枪喷出、水滴直径小于100μｍ的水流称为雾状水流。

自动喷水灭火系统——雨淋系统一、工作原理雨淋自动喷水灭火系统适用于火灾蔓延速度快、火势发展讯猛，如储存和加工各种易燃易爆物品的场所。

常用于易燃易爆厂房仓库、油气储备站、剧院、演播室等场所。

有下列条件之一的场所应采用雨淋系统（1）火灾的水平蔓延速度快、闭式喷头的开放不能及时使喷水有效覆盖着火区域。

（2）室内净高度较高，且必须迅速扑救初期火灾。

（3）严重危险级Ⅱ级的场所。

雨淋自动喷水灭火系统由开式洒水喷头、雨淋报警阀组以及管道和供水设施等组成，由火灾报警自动报警系统或传动管控制，自动开启雨淋报警阀和启动供水泵后，向开式洒水喷头供水的自动供水的自动喷水灭火系统。

1.消防水池2.消防水泵3.闸阀4.止回阀5.消防水泵结合器6.雨淋报警阀7.报警控制器8.声光报警器9.感温感烟探测器10.蝶阀 11.高位水箱 12.开式喷头当保护区发生火灾时，感温感烟探测器探测到火灾信号，通过火灾报警灭火控制器，直接打开隔膜雨淋阀的电磁阀，使压力腔的水快速排出，由于压力腔泄压，从而作用于阀瓣下部的水迅速推起阀瓣，水流即进入工作腔，流向整个管网喷水灭火（如值班人员发现火警也可以手动打开手动快开阀而实现雨淋阀的动作），同时一部分压力水流向报警管网，使水力警铃发出铃声报警、压力开关动作，给值班室发出信号指示或直接启动消防水泵供水。

雨淋系统与湿式系统、干式系统和预作用系统最大区别是采用开式喷头，系统一旦动作，保护面积内将全面喷水。

湿式系统、干式系统和预作用系统对于火势迅猛、蔓延迅速的火灾无效，原因是喷头的开放速度明显慢于火灾燃烧速度，只有雨淋系统一启动就达到设计作用面积内全面喷水，才能有效地控制和扑灭此类火灾。

雨淋报警阀是通过电动、机械或其他方法开启，使水能够自动单方向流入喷水系统同时进行报警的一种单向阀。

雨淋报警阀是一种广泛应用于各类开式自动喷水灭火系统中的专用阀门，如雨淋系统、水幕系统、水雾系统、泡沫系统等。

雨淋报警阀按结构可分为隔膜式雨淋报警阀、推杆式雨淋报警阀、活塞式雨淋报警阀及蝶阀式雨淋报警阀等几种。

泡沫灭火系统组成
泡沫灭火系统是一种常用于灭火的系统，它通过释放泡沫来抑制火灾。

泡沫灭火系统主要由以下几个组成部分组成：
1. 泡沫发生装置
泡沫发生装置是泡沫灭火系统中最关键的部分之一。

它通常由泡沫发生器和泡沫喷头组成。

泡沫发生器负责将水和泡沫剂混合，然后通过泵送系统送入喷头。

泡沫喷头则将泡沫喷射到火源上。

2. 压缩空气系统
压缩空气系统用于提供压力，将水和泡沫剂送入泡沫发生器进行混合。

它通常包括压缩空气罐、空气压缩机和压力传感器。

通过这一系统，泡沫灭火系统能够实现快速、高效地灭火。

3. 控制面板
控制面板是泡沫灭火系统的控制中心，它可以手动或自动启动系统。

控制面板通常包括启动按钮、停止按钮、压力指示器、故障报警器等组件，用户可以通过控制面板监控和操作系统的运行情况。

4. 泡沫储存罐
泡沫储存罐是用来存储泡沫剂的容器，通常位于泡沫灭火系统的储存区域。

泡沫储存罐的容量大小会根据需要进行设计，以确保系统能够在发生火灾时提供足够的泡沫。

5. 管道系统
管道系统连接泡沫发生装置、储存罐和喷头等部件，用于输送水、泡沫剂和压缩空气。

管道系统的布置和设计要符合灭火系统的需要，确保泡沫在火灾发生时能够迅速到达火源位置。

综上所述，泡沫灭火系统主要由泡沫发生装置、压缩空气系统、控制面板、泡沫储存罐和管道系统组成。

这些组成部分协同工作，能够有效地应对各类火灾，保障人员生命财产安全。

泡沫灭火系统构成泡沫灭火系统主要由泡沫消防泵、泡沫液储罐、泡沫比例混合器(装置)、泡沫产生装置、控制阀门及管道组成等。

其工作原理是：通过泡沫比例混合器(装置)将泡沫液与水按比例混合成泡沫混合液，再经泡沫产生装置生成泡沫，施加到着火对象上实施灭火。

一、按系统产生泡沫的倍数分类泡沫灭火系统按照所产生泡沫的倍数不同，可分为低倍数泡沫灭火系统、中倍数泡沫灭火系统和高倍数泡沫灭火系统；低倍数泡沫灭火系统是指系统产生的灭火泡沫的倍数低于20的系统，中倍数泡沫灭火系统是指产生的灭火泡沫倍数在20~200的系统，高倍数泡沫灭火系统是指产生的灭火泡沫倍数高于200的系统。

（一）低倍数泡沫灭火系统低倍数泡沫的主要灭火机理是通过泡沫的遮盖作用，将燃烧液体与空气隔离实现灭火。

按应用场所及泡沫产生装置的不同，可以分为储罐区低倍数泡沫灭火系统、泡沫—水喷淋系统和泡沫炮系统等。

1.储罐区低倍数泡沫灭火系统储罐区低倍数泡沫灭火系统按泡沫喷射形式不同，分为液上喷射系统、液下喷射系统和半液下喷射系统。

（1）液上喷射系统液上喷射系统是指将泡沫产生装置产生的泡沫在导流装置的作用下, 从燃烧液体上方施加到燃烧液体表面实现灭火的系统，如图3-8-1-1所示。

液上喷射系统是目前国内采用最为广泛的一种形式，适用于各类非水溶性甲、乙、丙类液体储罐和水溶性甲、乙、丙类液体的固定顶或内浮顶储罐。

图3-8-1-1 液上喷射系统（2）液下喷射系统液下喷射系统是指将高背压泡沫产生器产生的泡沫通过泡沫喷射管从燃烧液体液面下输送到储罐内，泡沫在初始动能和浮力的作用下浮到燃烧液面实施灭火的系统，如图3-8-1-2所示。

由于泡沫是从液面下施加到储罐内，高背压泡沫产生器产生的泡沫需要控制在2~4倍。

液下喷射系统适用于非水溶性液体固定顶储罐，不适用于水溶性液体和其它对普通泡沫有破坏作用的甲、乙、丙类液体固定顶储罐，这是因为泡沫注入该类液体后，由于该类液体分子的脱水作用而使泡沫遭到破坏，无法浮升到液面实施灭火。

消防系统简介一、消防系统组成消防系统主要由1火灾自动报警系统，2消火栓系统，3自动喷水灭火系统，4气体灭火系统，5防排烟系统及6防火卷帘门系统等系统组成。

（其他还有气溶胶灭火系统，应急照明系统，消防广播系统等等）。

二、各系统介绍1.火灾自动报警系统简介：火灾自动报警系统是人们为了早期发现和通报火灾，并及时采取有效措施，控制和扑灭火灾，而设置在建筑物中或其它场所的一种自动消防设施，是现代消防不可缺少的安全技术设施之一。

火灾自动报警系统是由触发器件、火灾警报装置以及具有其它辅助功能的装置组成的火灾报警系统。

它能够在火灾初期，将燃烧产生的烟雾、热量和光辐射等物理量，通过感温、感烟和感光等火灾探测器变成电信号，传输到火灾报警控制器，并同时显示出火灾发生的部位，记录火灾发生的时间。

一般火灾自动报警系统和自动喷水灭火系统、室内消火栓系统、防排烟系统、通风系统、空调系统、防火门、防火卷帘、挡烟垂壁等相关设备联动，自动或手动发出指令，启动相应的防火灭火装置。

触发器件：指在火灾自动报警系统中，自动或手动产生火灾报警信号的器件称为触发器件，主要包括火灾探测器和手动报警按钮。

比较常用的探测器主要有感温式火灾探测器、感烟式火灾探测器、感光火灾探测器、可燃气体探测器和复合火灾探测器，温感探测器主要有定温式，差温式，差定温式几种；烟感主要有离子感烟式、光电感烟式、激光感烟式等几种型式。

火灾报警装置: 火灾报警装置：是指在火灾自动报警系统中，用以接收、显示和传递火灾报警信号，并能发出控制信号和具有其它辅助功能的控制指示设备称为火灾报警装置. 火灾报警控制器就是其中最基本的一种, 火灾报警控制器按其系统连结方式，可分为多线式火灾报警控制器和总线式火灾报警控制器。

多线式火灾报警控制器的主要特点是其探测器与控制器连接采用一一对应方式。

每个探测器对应三根线与控制器连接，因而其连线较多，仅适用于小型火灾报警控制器系统。

总线式火灾报警控制器的主要特点是控制器与探测器要用总线（少线）方式连接。

前言Code of design for foam extinguishing systemsGB50151-2010中华人民共和国住房和城乡建设部公告第737 号关于发布国家标准《泡沫灭火系统设计规范》的公告现批准《泡沫灭火系统设计规范》为国家标准，编号为GB50151-2010，自2011年6月1日起实施。

其中，第3.1.1、3.2.1、3.2.2（2）、3.2.3、3.2.5、3.2.6、3.3.2（1、2、3、4）、3.7.1、3.7.6、3.7.7、4.1.2、4.1.3、4.1.4、4.1.10、4.2.1、4.2.2（1、2）、4.2.6（1、2）、4.3.2、4.4.2（1、2、3、5）、6.1.2（1、2、3）、6.2.2（1、2、3）、6.2.3、6.2.5、6.2.7、6.3.3、6.3.4、7.1.3、7.2.1、7.2.2、7.3.5、7.3.6、8.1.5、8.1.6、8.2.3、9.1.1、9.1.3条（款）为强制性条文，必须严格执行。

原《低倍数泡沫灭火系统设计规范》GB50151-92（2000年版）和《高倍数、中倍数泡沫灭火系统设计规范》GB50196-93（2002年版）同时废止。

本规范由我部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国住房和城乡建设部二0一0年八月八日本规范是根据原建设部《关于印发<2006 年工程建设标准规范制订、修订计划（第一批）>的通知》（建标[2006]77 号）和《关于同意调整国家标准< 低倍数泡沫灭火系统设计规范>修订计划的复函》（建标标函[2006]50 号）的要求，由公安部天津消防研究所会同有关单位，在《低倍数泡沫灭火系统设计规范》GB50151-92 （2000 年版）和《高倍数、中倍数泡沫灭火系统设计规范》GB50196- 93 （2002 年版）的基础上，通过合并，并进行修订而成。

本规范在编制过程中，编制组遵照国家有关基本建设的方针、政策，以及“预防为主、防消结合”的消防工作方针，以科学严谨的态度，与有关单位合作先后开展了泡沫喷雾系统灭油浸变压器火灾、公路隧道泡沫消火栓箱灭轿车火、凝析轻烃低倍数泡沫灭火、环氧丙烷储罐抗溶泡沫灭火等大型试验研究；深入相关单位调研，总结国内外近年来的科研成果、工程设计、火灾扑救案例等实践经验；借鉴国内外有关标准、规范的新成果，开展了必要的专题研究和技术研讨；广泛征求了国内有关设计、研究、制造、消防监督、高等院校等部门和单位的意见，最后经审查定稿。

仓库泡沫-水雨淋灭火系统设计探讨摘要：通过优化泡沫-水雨淋系统中每个雨淋阀控制面积大小及喷淋区域分割，满足使用功能、安全要求。

本文以丙类可燃液体仓库设计平面为例，比较了不同喷淋分割的设计流量、消防水量及消防水池容积，推荐采用增加雨淋阀组合理分割各组阀门控制区域，减小雨淋系统设计流量、消防水量及消防水池容积。

关键词：泡沫-水雨淋系统雨淋阀丙类可燃液体仓库消防水池泡沫罐Design Research of Warehouse Foam - Water Deluge SystemChen QiShanghai Youwei Engineering Design Co., Ltd， Shanghai 200333Abstract: The area and spray region segmentation of foam-water deluge system deluge valve were be optimized to ensure the function and safety in use. C class combustible liquid warehouse design was taken as an example to compare the design flow, firefighting water amount and firefighting water pool capacity of different spray segmentation. Deluge valve should be increased to reasonably segment the value control area, which will help to decrease the the design flow, firefighting water amount and firefighting water pool capacity of deluge system.Keywords: Foam - Water Deluge System, Deluge valve, C class combustible liquid warehouse, Fire pool, Foam tank随着工业飞速发展，集中存储化工物料仓库也越来越多，安全隐患频发，泡沫-水雨淋系统的规范为此类仓库消防设计提供的有效支持，极大的降低了此类仓库火灾危害。

泡沫－水预作用灭火系统的消防联动控制研究摘要：本文通过泡沫－水喷淋灭火系统的操作对此项目概况进行分析，在确定项目参数及管道布置的基础上确定了该系统的联动控制触发信号的选择和具体的联动控制方式，并介绍了该项目工作系统原理图，以及系统主要部件的选取原则，达到消防排烟的目的，保障火灾现场的人员疏散。

关键词：灭火系统；泡沫液；雨淋阀1 引言实现消防工作社会化，直接关系到国民经济建设的健康发展，改革开放的顺利进行，还关系到人民生命财产的消防安全。

泡沫－水喷淋灭火系统，它组成既可喷水又可喷泡沫的固定灭火系统，灭火时水和泡沫结合，可起到优势互补的作用。

一旦发生火灾，利用泡沫－水喷淋灭火系统，将会减少对工厂造成财产损失、人身安全造成威胁以及对周围环境造成的严重破坏。

因此，设置安全、合理、有效的消防灭火措施显得尤为重要。

2 厂房情况概述某电厂库房是移动电源、移动泵等应急移动设施、设备的存储场地。

整个库房面积约1750.18m2，单层建筑，特种汽车库防火分类：IV类，库房火灾危险性为丙类，耐火等级二级。

库房内停放着移动式柴油发电车、软管拖车、移动电源车等，车内的油箱里存有一定量的柴油，以备在紧急情况时设备能在第一时间投入使用，其中部分库房的柴油储备量达到3～4吨。

3 泡沫－水预作用灭火系统简介泡沫－水预作用系统，是使用闭式喷头，发生火灾后，由安装在喷头相同区域的另一火灾探测系统控制开启相关设备与组价，使灭火介质充满管道并人工开启的喷头喷晒的系统。

适用于存放较多易燃液体的场所。

其较传统的自动喷水灭火系统有两大优势：（1）强化了自动喷水灭火系统的灭火能力，前期喷泡沫液灭火，后期喷水冷却防止复燃。

（2）减少系统的运行费用。

对于某些对象，采用喷水和泡沫均可达到控火目的，但单纯喷水时，虽然控火效果好，但灭火时间长，火灾与水浸损失较大；单纯喷泡沫时，系统的运行维护费用较高。

另一些对象，如金属设备和构件周围发生的火灾，采用泡沫灭火后，仍需进一步防护冷却，防止泡沫消泡后因金属件的温度高而使火灾复燃。
