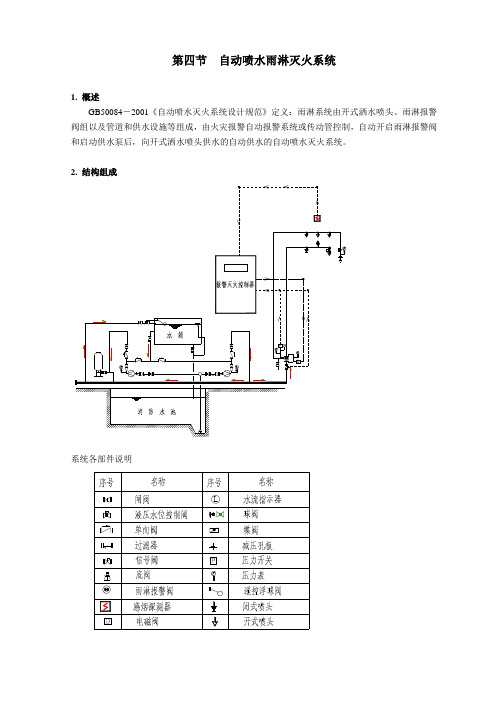

第四节自动喷水雨淋灭火系统1. 概述GB50084－2001《自动喷水灭火系统设计规范》定义：雨淋系统由开式洒水喷头、雨淋报警阀组以及管道和供水设施等组成，由火灾报警自动报警系统或传动管控制，自动开启雨淋报警阀和启动供水泵后，向开式洒水喷头供水的自动供水的自动喷水灭火系统。

2. 结构组成系统各部件说明3. 工作原理3.1伺应状态雨淋系统由消防水箱或稳压泵、气压给水设备等稳压设施维持管道内充水压力，配水管与大气相通。

由隔膜将阀分为压力腔、工作腔和供水腔，由供水管而来的压力水作用于隔膜下部阀瓣，控制管路经单向阀进入压力腔而作用于隔膜的上部，由于上、下受水作用面积的差异，将阀门封闭住。

且无水通过阀瓣组件下游系统侧任何出口流出。

3.2工作状态系统保护区域内的室温由于火灾或其它突发原因升高，感温感烟探测器探测到火警信号，输入给火灾报警控制器，火灾报警灭火控制器接收到探测器的信号，报告起火区域并发出灭火指令打开雨淋阀控制管路中的电磁阀，电磁阀开启，压力腔泄压，供水腔压力大于压力腔压力（产生压差）,使阀瓣打开（雨淋阀开启），其中一路压力水通过配水立管，配水干管、配水管、配水支管流向洒水喷头，对保护区洒水灭火；另一路压力水，由报警阀的报警管路通过延迟器流向水力警铃，发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统启动。

系统启动后，由供水泵向开放的喷头供水，开放喷头将供水按不低于设计规定的喷水强度均匀喷洒，实施灭火。

为了保证扑灭初期火灾的效果，喷头开放后，要求在持续喷水时间内连续喷水。

雨淋系统工作原理方框图如下图所示。

4. 适用范围它适用于火灾蔓延速度快、火势发展讯猛，如储存和加工各种易燃易爆物品的场所。

有下列条件之一的场所，应采用雨淋系统：①火灾的水平蔓延速度快、闭式喷头的开放不能及时使喷水有效覆盖着火区域。

②室内净高度较高，且必须迅速扑救初期火灾。

③严重危险级Ⅱ级的场所。

自动喷水灭火雨淋系统不适用以下场所：①存有遇水发生爆炸或加速燃烧的物品的场所；②存有遇水发生剧烈化学反应或产生有毒有害物质的物品的场所；③存有洒水将导致喷溅或沸溢的液体的场所；④露天场所。

喷水灭火系统和雨淋灭火系统在防火安全措施中，喷水灭火系统和雨淋灭火系统是两种常见的设备。

它们在不同场合、不同需求下发挥着灭火的作用。

本文将分别介绍喷水灭火系统和雨淋灭火系统的原理、适用范围以及使用注意事项。

喷水灭火系统喷水灭火系统是利用水对火灾进行扑救的一种常见设备。

它是防火安全设施中最常见、最广泛的一种形式，广泛应用于住宅、商场、办公楼、工厂等场所。

喷水灭火系统主要由以下几部分组成：管道网管道网是喷水灭火系统的重要组成部分，它通常由一套分布细密的管道组成。

这些管道将水流引入各个喷头。

一般来说，管道网的布置应该合理，保证每个喷头的灭火范围不会有缺失和重叠的情况。

喷头喷头是喷水灭火系统的核心部件，主要负责将水雾喷向火源。

在喷头的设计中，需要考虑多种因素，如水的流量、压力、喷头材质以及灭火范围等。

不同场所的喷头种类也不尽相同。

泵房喷水灭火系统中的泵房主要用于提供水源，保证管道内的水能够流动。

泵房应该选取合适的地点，方便管理和维护，并要配备合适的泵、配电设备等。

控制系统控制系统主要用于控制喷水灭火系统的启动、关闭和灭火范围调整等。

控制系统通常分为自动控制和手动控制两种形式，根据不同的场所和使用要求选择不同类型的控制器。

使用注意事项•喷水灭火系统必须经过专业人员设计、建造和维护，不得私自修改和调整；•喷水灭火系统的灭火效果受环境因素影响较大，如温度、湿度等，要根据现场情况合理调整；•喷水灭火系统必须经常维护，保证灭火设备的正常工作。

雨淋灭火系统雨淋灭火系统是在室内场所进行灭火的一种形式。

它主要使用水或其他化学物质，将淋水喷洒在火场上，达到灭火的目的。

雨淋灭火系统通常适用于高危场所、容易发生火灾的地方。

管道网络雨淋灭火系统的管道网络通常由主管道和分支管道组成。

主管道的作用是将水流量引导到分支管道上，分支管道则通过喷头将雨淋水喷射到火源上。

喷头雨淋灭火系统的喷头种类有多种，每种喷头的喷射范围和喷射角度都不同。

文件编号：RHD-QB-K7679 （安全管理范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX喷水灭火系统雨淋灭火系统示范文本喷水灭火系统雨淋灭火系统示范文本操作指导：该安全管理文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。

，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。

喷水灭火系统是按适当的间距和高度设置一定数量的喷头的固定灭火系统，主要由喷头、阀门、报警控制装置和管道、附件等组成。

该系统通常安装在建（构）筑物和工业设备上，发生火灾时能自动喷水、冷却、灭火，并发出火灾警报，具有工作性能稳定、灭火效率高、维护简便和使用期长等优点，是扑救初期火灾的重要灭火设施。

系统的主要类型喷水灭火系统有开式与闭式之分。

其中闭式包括湿式喷水灭火系统，干式喷水灭火系统，干湿式喷水灭火系统，预作用喷水灭火系统，循环式喷水灭火系统；开式包括雨淋系统，水幕系统，水喷雾系统。

雨淋灭火系统雨淋灭火系统是由火灾探测系统、开式喷头、传动装置、喷水管网、雨淋阀等组成。

发生火灾时，系统管道内给水是通过火灾探测系统控制雨淋阀来实现的，并设有手动开启阀门装置。

1—水泵接合器；2—高位水箱；3—进水管；4—雨淋阀；5—传动管；6—闭式喷头；7—手动阀；8—排水管；9—进水和；10—水池；11—开式喷头；12—消防泵，13—控制箱特点及适用范围雨淋喷水灭火系统采用开式喷头。

只要雨淋阀启动后，就可以它的保护区内迅速地、大面积地喷水灭火，因此降温和灭火效果均十分显著；但其自动控制部分需有很高的可靠性，不允许误动作或不动作。

在企业工艺装置区内，距地面40m以上，受热后可能产生爆炸的设备，当机动消防设备不能对其进行保护时，可设置固定式、半固定水喷淋冷却系统。

在以下区域也适宜设置雨淋冷却灭火系统；液化石油气储配站的灌瓶间、实瓶间，乙炔站的灌装气瓶间以及泡沫塑料的预发、成型、切片、压花部位等。

雨淋自动喷水灭火系统的工作原理雨淋自动喷水灭火系统，听到这个名字，你可能会觉得有点儿复杂。

但其实，这个系统的工作原理就像是你家里的“火灾保险”，用最简单的方式来保护你。

来吧，咱们一块儿深入了解一下它的奥秘吧！1. 基本概念1.1 什么是雨淋系统？先来个简单的概念，这个系统就是在发生火灾的时候，像天降甘霖一样自动喷水，把火苗浇灭。

没错，就是像大雨那样的喷水。

不同于那种要人工操作的灭火器，它可以在你还没反应过来的时候，就把火给扑灭了，真的是火灾的“终极灭火神器”！1.2 工作原理这个系统的工作原理其实很简单，基本上就是靠水和管道来搞定。

你家里安装的这些喷头，平时看着跟普通的天花板装置没什么两样，但它们其实是个“隐形的守护者”。

当火灾发生时，这些喷头会自动打开，水就像下雨一样洒落下来，扑灭火焰。

简直就是火灾面前的“灭火雨”！2. 主要部件2.1 喷头喷头是这个系统的“前线士兵”，它们的工作就是在火灾发生时，迅速喷出水流。

喷头的设计很有讲究，主要是通过感应温度来判断是否开启。

温度一旦达到某个设定值，喷头就会被“触发”，水就会哗啦啦地喷出来。

这种感应式的设计就像是给你家装了一个聪明的火警小卫兵。

2.2 管道系统管道系统是支撑整个灭火系统的“骨架”。

水从水源经过这些管道，被输送到各个喷头上。

这些管道分布在建筑物的不同角落，确保每个角落都能得到充分的保护。

可以说，这些管道就像是把水源和喷头连成一体的“生命线”。

3. 系统启动3.1 触发条件系统的启动条件就是“火灾”这两个字。

具体来说，当建筑物内部的温度超过了喷头的设定温度，喷头就会自动启动。

这个温度设定值是根据不同环境和需求来调整的，通常会设置在60到80摄氏度之间。

可以说，这些喷头是特别“敏感”的小家伙，一有风吹草动就立马行动起来。

3.2 实际操作一旦触发了，水会从喷头中流出来，形成类似大雨的效果，迅速覆盖火灾区域，阻止火势蔓延。

这样，你就不用担心火势会继续扩大。

自动喷水灭火系统——雨淋系统一、工作原理雨淋自动喷水灭火系统适用于火灾蔓延速度快、火势发展讯猛，如储存和加工各种易燃易爆物品的场所。

常用于易燃易爆厂房仓库、油气储备站、剧院、演播室等场所。

有下列条件之一的场所应采用雨淋系统（1）火灾的水平蔓延速度快、闭式喷头的开放不能及时使喷水有效覆盖着火区域。

（2）室内净高度较高，且必须迅速扑救初期火灾。

（3）严重危险级Ⅱ级的场所。

雨淋自动喷水灭火系统由开式洒水喷头、雨淋报警阀组以及管道和供水设施等组成，由火灾报警自动报警系统或传动管控制，自动开启雨淋报警阀和启动供水泵后，向开式洒水喷头供水的自动供水的自动喷水灭火系统。

1.消防水池2.消防水泵3.闸阀4.止回阀5.消防水泵结合器6.雨淋报警阀7.报警控制器8.声光报警器9.感温感烟探测器10.蝶阀 11.高位水箱 12.开式喷头当保护区发生火灾时，感温感烟探测器探测到火灾信号，通过火灾报警灭火控制器，直接打开隔膜雨淋阀的电磁阀，使压力腔的水快速排出，由于压力腔泄压，从而作用于阀瓣下部的水迅速推起阀瓣，水流即进入工作腔，流向整个管网喷水灭火（如值班人员发现火警也可以手动打开手动快开阀而实现雨淋阀的动作），同时一部分压力水流向报警管网，使水力警铃发出铃声报警、压力开关动作，给值班室发出信号指示或直接启动消防水泵供水。

雨淋系统与湿式系统、干式系统和预作用系统最大区别是采用开式喷头，系统一旦动作，保护面积内将全面喷水。

湿式系统、干式系统和预作用系统对于火势迅猛、蔓延迅速的火灾无效，原因是喷头的开放速度明显慢于火灾燃烧速度，只有雨淋系统一启动就达到设计作用面积内全面喷水，才能有效地控制和扑灭此类火灾。

雨淋报警阀是通过电动、机械或其他方法开启，使水能够自动单方向流入喷水系统同时进行报警的一种单向阀。

雨淋报警阀是一种广泛应用于各类开式自动喷水灭火系统中的专用阀门，如雨淋系统、水幕系统、水雾系统、泡沫系统等。

雨淋报警阀按结构可分为隔膜式雨淋报警阀、推杆式雨淋报警阀、活塞式雨淋报警阀及蝶阀式雨淋报警阀等几种。

自动喷淋灭火联动系统（整理资料）自动喷水灭火属于固定式灭火系统，是目前世界上较为广泛采用的一种固定式消防设施，它具有价格低廉、灭火效率高等特点。

能在火灾发生后，自动地进行喷水灭火，并能在喷水灭火的同时发出警报。

在一些发达国家的消防规范中，几乎所有的建筑都要求使用自动喷水灭火系统。

在我国，随着建筑业的快速发展及消防法规的逐步完善，自动喷水灭火系统也得到了广泛的应用。

1．自动喷水灭火系统的分类(1) 湿式喷水灭火系统。

(2) 室内消防栓灭火系统。

(3) 干式喷水灭火系统。

(4) 干湿两用灭火系统。

(5) 预作用喷水灭火系统。

(6) 雨淋灭火系统。

(7) 水幕系统。

(8) 水喷雾灭火系统。

(9) 轻装简易系统。

(10) 泡沫雨淋系统。

(11) 大水滴(附加化学品)系统。

(12) 自动启动系统。

(下面以湿式喷水灭火系统为例，介绍其结构组成及工作原理。

)2．湿式自动喷水灭火系统的主要部件(1) 水箱：在正常状态下维持管网的压力，当火灾发生的初期给管网提供灭火用水。

(2) 水力警铃：用于湿式、干式、干湿两用式、雨淋和预作用自动喷水灭火系统中，是自动喷水灭火系统中的重要部件。

当火灾发生时，由报警阀流出带有一定压力的水驱动水力警铃报警。

警铃流量等于或大于一个喷头的流量时立即动作。

(3) 湿式报警阀：安装在总供水干管上，连接供水设备和配水管网，一般采用止面阀的形式。

当管网中有喷头喷水时，就破坏了阀门上下的平衡压力，使阀板开启接通水源和管网。

同时部分水流通过阀座上的环形槽，经信号管道送至水力警铃，发出音响报警信号。

(4) 消防水泵结合器：用于给消防车提供供水口。

(5) 火灾收信机（消防控制中心）：在控制室内安装，用于接收系统传来的电信号及发出控制指令。

(6) 压力罐（未设置）：用于自动启动消防水泵。

当管网中的水压过低时，与压力罐连接的压力开关发出信号给控制箱，控制箱接到信号后发出指令启动消防泵给管网增压。

当管网水压达到设定值后消防水泵停止供水。
