第6章自动喷水灭火系统6 自动喷水灭火系统自动喷水灭火系统是一种在发生火灾时，能自动打开喷头喷水灭火并同时发出火警信号的消防灭火设施。

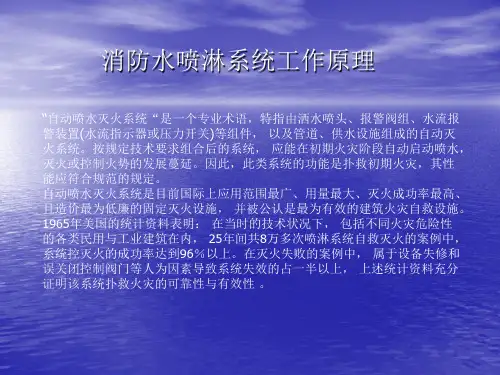

据资料统计，自动喷水灭火系统扑灭初期火灾的效率在97%以上，因此在国外一些国家的公共建筑都要求设置自动喷水灭火系统。

鉴于我国的经济发展状况，目前要求在人员密集不易疏散，外部增援灭火与救生较困难或火灾危险性较大的场所设置自动喷水灭火系统。

6 自动喷水灭火系统自动喷水灭火系统分类及组成闭式自动喷水灭火系统湿式自动喷水灭火系统干式自动喷水灭火系统干湿式自动喷水灭火系统预作用自动喷水灭火系统重复启闭预作用灭火系统自动喷水—泡沫连用灭火系统开式自动喷水灭火系统雨淋系统水幕系统水喷雾灭火系统自动喷水灭火系统自动喷水灭火系统由水源、加压贮水设备、喷头、管网、报警装置等组成。

闭式自动喷水灭火系统特点：采用闭式喷头，平时处于关闭状态，系统相对用水量比较少，造成的水渍损失也比较小。

开式自动喷水灭火系统特点：采用开式喷头，处于常开状态。

出水量大，灭火及时。

为喷头常闭的灭火系统，管网中充满有压水。

当建筑物发生火灾，火点温度达到开启闭式喷头时，喷头出水灭火。

室内发生火情喷头动作喷水水流指示器动作湿式报警阀动作压力开关报警值班室(服务台)末端试验装置水力警铃报警消防控制室启动水泵报告与传递指令湿式自动喷水灭火系统原理流程图１．湿式自动喷水灭火系统湿式自动喷水灭火系统图示1-消防水池；2-消防泵；3-管网；4-控制蝶阀；5-压力表；6-湿式报警阀；7-泄放试验阀；8-水流指示器；9-喷头；10-高位水箱、稳压泵或气压给水设备；11-延时器；12-过滤器；13-水力警铃；14-压力开关；15-报警控制器；16-非标控制箱；17-水泵启动箱；18-探测器；19-水泵接合器图3-9 湿式自动喷水灭火系统图式湿式自动喷水灭火系统由于管网中充有有压水，当渗漏时会损坏建筑装饰和影响建筑的使用。

缺点系统简单、施工方便、节省投资、控火效率高、适用范围广。

第三章自动喷水灭火系统学习要求通过本章学习，掌握自动喷水灭火系统的分类、组成与工作原理以及适用范围、选型原则，熟悉自动喷水灭火系统的组件及其设置要求，了解自动喷水灭火系统设置场所的火灾危险性等级分类和系统设计基本参数。

自动喷水灭火系统是由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。

自动喷水灭火系统在保护人身和财产安全方面具有安全可靠、经济实用、灭火成功率高等优点，广泛应用于工业建筑和民用建筑。

第一节系统的分类与组成自动喷水灭火系统根据所使用喷头的型式，分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类；根据系统的用途和配置状况，自动喷水灭火系统又分为湿式系统、干式系统、雨淋系统、水幕系统、自动喷水—泡沫联用系统等。

自动喷水灭火系统的分类见图3-3-1。

3-3-1 自动喷水灭火系统分类图一、湿式自动喷水灭火系统湿式自动喷水灭火系统（以下简称湿式系统）由闭式喷头、湿式报警阀组、水流指示器或压力开关、供水与配水管道以及供水设施等组成，在准工作状态时管道内充满用于启动系统的有压水。

湿式系统的组成如图3-3-2。

图3-3-2 湿式系统示意图二、干式自动喷水灭火系统干式自动喷水灭火系统（以下简称干式系统）由闭式喷头、干式报警阀组、水流指示器或压力开关、供水与配水管道、充气设备以及供水设施等组成，在准工作状态时配水管道内充满用于启动系统的有压气体。

干式系统的启动原理与湿式系统相似，只是将传输喷头开放信号的介质，由有压水改为有压气体。

干式系统的组成如图3-3-3。

图3-3-3 干式系统示意图三、预作用自动喷水灭火系统预作用自动喷水灭火系统（以下简称预作用系统）由闭式喷头、雨淋阀组、水流报警装置、供水与配水管道、充气设备和供水设施等组成，在准工作状态时配水管道内不充水，由火灾报警系统自动开启雨淋阀后，转换为湿式系统。

预作用系统与湿式系统、干式系统的不同之处，在于系统采用雨淋阀，并配套设置火灾自动报警系统。

自动喷水灭火系统实务部分分类：开式：雨淋系统和水幕系统闭式：湿式系统，干式系统，预作用系统，自动喷水—泡沫联用系统一、湿式自动喷水系统：闭式喷头，湿式报警阀、水流指示器，压力开关，管道内有压水，应用最广泛之一，适合温度不低于4℃，不高于70℃的环境。

补偿器具有防止误报或误动作功能。

延时器：在准工作状态下，可防止压力波动产生误报警。

只有当湿式报警阀开启，经报警通道进入延时器的水流将延时器注满并由出口溢出，驱动水力警铃和压力开关二、干式自动喷水灭火系统：闭式喷头、干式报警阀组，水流指示器，压力开关，管道内为有压气体。

适合温度低于4℃，高于70℃的环境。

三、预作用系统：闭式喷头，雨淋阀组，水流报警装置，管道。

需设配套的火灾自动报警系统。

在准工作状态下，配水管道内不充水，由火灾报警系统启动雨淋阀后转换为湿式系统。

使用范围：消除干式系统在喷头开放后延迟喷水的弊病，在低温高温环境可代替干式系统，严禁漏水，严禁系统误喷的忌水场所采用预作用系统。

工作原理：准工作状态时，由消防水箱或稳压泵，气压给水设备等稳压设施维持雨淋阀入口前管道的充水压力，雨淋阀后的管道内平时无水或充以有压气体。

发生火灾时，由火灾自动报警系统自动开启雨林报警阀。

配水管道开始充水，使系统在闭式喷头动作前转换成湿式系统，并在闭式喷头开启后立即喷水。

四、雨淋系统：开式喷头，雨淋阀组，水流报警装置。

启动后大面积喷水由雨淋阀控制喷水范围，由配套的火灾自动报警系统和传动管系统启动雨淋阀。

适用范围：需大面积喷水，快速灭火的特别危险场所，火灾的水平蔓延速度快，闭式喷头的开放不能及时使喷水有效覆盖着火区域，或室内净高超过一定高度且必须迅速扑灭初期火灾，属于严重危险级II级场所。

五、水幕系统：开式喷头，雨淋报警阀组。

适用于局部防火分隔处，用于防火分隔和防护冷却。

但防火分隔水幕不宜用于尺寸超过15m宽，8m高的开口（舞台口除外）六、火灾危险等级4类8级：轻危险级，中危险级I、II级，严重危险I、II级，仓库危险I、II、III级轻危险级：高度≤24米的旅馆，办公楼。

第三章自动喷水灭火系统学习要求通过本章学习，掌握自动喷水灭火系统的分类、组成与工作原理以及适用范围、选型原则，熟悉自动喷水灭火系统的组件及其设置要求，了解自动喷水灭火系统设置场所的火灾危险性等级分类和系统设计基本参数。

自动喷水灭火系统是由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关)等组件，以及管道、供水设施组成,并能在发生火灾时喷水的自动灭火系统。

自动喷水灭火系统在保护人身和财产安全方面具有安全可靠、经济实用、灭火成功率高等优点，广泛应用于工业建筑和民用建筑。

第一节系统的分类与组成自动喷水灭火系统根据所使用喷头的型式,分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类；根据系统的用途和配置状况,自动喷水灭火系统又分为湿式系统、干式系统、雨淋系统、水幕系统、自动喷水—泡沫联用系统等。

自动喷水灭火系统的分类见图3—3-1。

3—3—1 自动喷水灭火系统分类图一、湿式自动喷水灭火系统湿式自动喷水灭火系统(以下简称湿式系统）由闭式喷头、湿式报警阀组、水流指示器或压力开关、供水与配水管道以及供水设施等组成，在准工作状态时管道内充满用于启动系统的有压水。

湿式系统的组成如图3—3—2。

图3—3-2 湿式系统示意图二、干式自动喷水灭火系统干式自动喷水灭火系统（以下简称干式系统)由闭式喷头、干式报警阀组、水流指示器或压力开关、供水与配水管道、充气设备以及供水设施等组成，在准工作状态时配水管道内充满用于启动系统的有压气体。

干式系统的启动原理与湿式系统相似，只是将传输喷头开放信号的介质，由有压水改为有压气体。

干式系统的组成如图3—3—3。

图3-3—3 干式系统示意图三、预作用自动喷水灭火系统预作用自动喷水灭火系统(以下简称预作用系统）由闭式喷头、雨淋阀组、水流报警装置、供水与配水管道、充气设备和供水设施等组成，在准工作状态时配水管道内不充水,由火灾报警系统自动开启雨淋阀后,转换为湿式系统。

预作用系统与湿式系统、干式系统的不同之处，在于系统采用雨淋阀，并配套设置火灾自动报警系统.预作用系统的组成如图3—3—4。
