变频器原理及应用ppt完整版•变频器基本概念与原理•变频器主要技术参数与性能指标•变频器应用领域与案例分析•变频器选型、安装与调试方法目•变频器维护保养与故障排除技巧•变频器市场前景与发展趋势预测录01变频器基本概念与原理变频器定义及作用定义变频器是一种电力电子设备，通过改变电源频率来控制交流电动机的速度和转矩。
作用在工业生产中，变频器被广泛应用于电动机的速度控制和节能领域。
通过调节电源频率，变频器可以实现对电动机的无级调速，满足不同生产工艺对电机速度的需求。
010405060302分类：根据电压等级、功率大小、控制方式等，变频器可分为低压变频器、中压变频器、高压变频器等类型。
特点调速范围广，可实现无级调速；节能效果显著，通过降低电机运行频率来减少能源消耗；控制精度高，可实现精确的速度和位置控制；具有多种保护功能，如过流、过压、欠压、过热等保护。
变频器分类与特点工作原理及电路构成工作原理变频器的工作原理基于电力电子技术，通过整流器将交流电转换为直流电，再通过逆变器将直流电转换为可调频率的交流电。
在转换过程中，通过控制逆变器的开关器件（如IGBT、MOSFET等）的通断时间，实现对输出频率和电压的调节。
电路构成变频器的电路主要由整流器、滤波器、逆变器、控制电路等部分组成。
其中，整流器负责将交流电转换为直流电；滤波器用于平滑直流电压；逆变器则将直流电转换为可调频率的交流电；控制电路则负责接收用户指令，并根据指令控制逆变器的开关器件，实现对电动机的速度和转矩的精确控制。
02变频器主要技术参数与性能指标输入电压范围输出电压输出频率范围输出电流输入输出特性参数变频器能够接受的电源电压范围，通常包括额定电压及允许的电压波动范围。
变频器能够输出的频率范围，通常从0到几百赫兹不等。
变频器输出给电机的电压，其大小和波形可根据需要进行调整。
变频器输出给电机的电流，其大小与负载有关。
控制方式及精度指标控制方式包括开环控制和闭环控制两种。

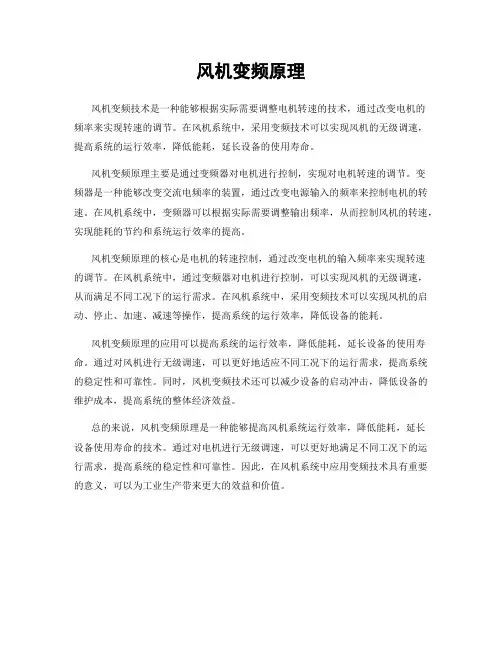

风机变频原理
风机变频技术是一种能够根据实际需要调整电机转速的技术，通过改变电机的
频率来实现转速的调节。
在风机系统中，采用变频技术可以实现风机的无级调速，提高系统的运行效率，降低能耗，延长设备的使用寿命。
风机变频原理主要是通过变频器对电机进行控制，实现对电机转速的调节。
变
频器是一种能够改变交流电频率的装置，通过改变电源输入的频率来控制电机的转速。
在风机系统中，变频器可以根据实际需要调整输出频率，从而控制风机的转速，实现能耗的节约和系统运行效率的提高。
风机变频原理的核心是电机的转速控制，通过改变电机的输入频率来实现转速
的调节。
在风机系统中，通过变频器对电机进行控制，可以实现风机的无级调速，从而满足不同工况下的运行需求。
在风机系统中，采用变频技术可以实现风机的启动、停止、加速、减速等操作，提高系统的运行效率，降低设备的能耗。
风机变频原理的应用可以提高系统的运行效率，降低能耗，延长设备的使用寿命。
通过对风机进行无级调速，可以更好地适应不同工况下的运行需求，提高系统的稳定性和可靠性。
同时，风机变频技术还可以减少设备的启动冲击，降低设备的维护成本，提高系统的整体经济效益。
总的来说，风机变频原理是一种能够提高风机系统运行效率，降低能耗，延长
设备使用寿命的技术。
通过对电机进行无级调速，可以更好地满足不同工况下的运行需求，提高系统的稳定性和可靠性。
因此，在风机系统中应用变频技术具有重要的意义，可以为工业生产带来更大的效益和价值。
风机变频器原理
风机变频器是一种用于控制风机转速的设备，其工作原理主要涉及电力电子技术和控制理论。
风机变频器的主要原理是通过调整电源给风机的电压频率，来控制风机的转速。
传统的风机通常是通过调整电源电压来改变转速，但这种方法效果有限且效率低下。
而风机变频器则可以更精确地控制风机的转速，提高风机的工作效率。
风机变频器内部通常采用功率半导体器件，如IGBT（绝缘栅双极性晶体管）等。
这些器件可以根据控制信号的变化来调整电源电压频率，从而改变风机的转速。
同时，风机变频器还包含控制电路和传感器，用于监测和调节风机的状态。
具体地说，风机变频器通过采集风机的转速信号和负载信号，根据预设的转速需求，计算得出需要输出的电源频率。
然后，控制电路会将此频率信号转换成控制信号，通过控制器和功率半导体器件输出给风机。
风机根据接收到的控制信号，调整电源电压频率，从而实现精确的转速控制。
除了基本的转速控制，风机变频器还可以通过其他功能来提高风机的性能和适应环境变化。
例如，它可以实现软启动和软停止功能，减少风机启动时的电流冲击；它还可以实现多段速度控制，根据不同的工作需求来调整风机的转速。
综上所述，风机变频器通过调整电源电压频率来控制风机的转速，从而实现精确的转速控制和提高风机的工作效率。
它在风
机系统中的应用越来越广泛，为工业生产和节能环保方面带来了重要的影响。
风机变频原理
风机变频原理是通过变频器控制风机的转速，实现调节风机的输出风量和静压。
变频器是一种电子装置，它可以根据输入的频率信号，通过改变输出电压和频率的方式，控制电机的转速。
在传统的风机驱动系统中，使用的是恒频供电系统，即输入电压和频率是恒定的。
通过改变风机的叶片角度和调节进出口阀门的开度来控制风机的输出。
然而，这种方式调节风机的效果有限，且调节过程较为复杂。
而在风机变频控制系统中，通过变频器可以实时调节风机的转速。
变频器会将输入的电压和频率转换成可调的电压和频率输出，并将其输送给电机驱动风机。
通过改变输出电压和频率的方式，可以调节电机的转速，进而改变风机的输出风量和静压。
风机变频器工作的基本原理是通过PWM（脉宽调制）技术来
改变输出电压和频率。
PWM调制是一种将输入信号根据一定
的规则转换成周期性脉冲信号的技术。
变频器将输入信号进行采样，经过AD转换后，通过计算、比较等处理，生成脉冲信号来控制输出电压和频率。
具体来说，变频器会根据需要调节的转速，计算出相应的电压和频率，并将调整后的脉冲信号发送给电机。
电机根据脉冲信号的频率和占空比来调节转速，实现风机的输出控制。
风机变频控制系统的优势在于可以实现精细的风量和静压控制，提高系统的能效和运行稳定性。
此外，由于变频器可以实时监
测风机运行状态，并根据系统需求进行调节，它还可以提供过载保护、故障诊断等功能。
总之，风机变频原理通过变频器控制风机的转速，实现对风机输出风量和静压的精确调节。
这种系统能够提高风机的效率和控制性能，广泛应用于空调、通风、供暖等领域。
风机变频器工作原理
风机变频器工作原理是利用电子技术控制电机的转速和频率，从而实现对风机运行的精确控制。
其基本原理包括以下几个方面：
1. 输入电源：变频器从交流电源获取电能，通过整流电路将交流电转换为直流电。
2. 逆变器：直流电通过逆变器转换为可调频率和可调幅值的交流电。
逆变器是变频器的核心部分，它利用PWM（脉冲宽度
调制）技术将直流电转换为交流电。
3. 控制电路：通过控制电路对逆变器的工作进行精确控制。
控制电路通常由微处理器、传感器和各种保护电路组成。
微处理器负责接收和处理控制信号，根据输入的参数来调整逆变器的输出频率和幅值。
4. 输出变压器：逆变器输出的交流电通过输出变压器进行变压和隔离，从而适配给风机。
变压器的主要作用是将电压调整到风机所需的电压等级。
通过以上工作原理，风机变频器可以实现对风机的转速和频率进行精确控制。
通过调整输出频率，可以实现风机的转速调节，从而满足不同的工艺需求。
同时，变频器还具备能量调节和节能的功能，提高了系统的效率和运行可靠性。
风机变频器控制原理风机变频器是一种通过调节电源电压和频率来控制风机转速的设备。
其原理是利用变频器将输入电源的交流电信号转换为直流电信号，然后通过PWM（脉宽调制）技术将直流电信号转换为可调节的交流电信号，从而控制电机的转速。
具体来说，风机变频器的控制原理如下：1.电源输入：将工频交流电源输入到变频器的输入端口。
2.整流和滤波：变频器将输入电源的交流电信号通过整流桥转换为直流电信号，然后通过滤波电路对直流电信号进行平滑滤波，得到稳定的直流电源。
3.逆变：通过逆变器电路将直流电源转换为可调节的交流电信号。
逆变器电路的核心是PWM技术，通过调节逆变器的开关管，控制输出的交流电压的幅值和频率。
通常情况下，逆变器采用IGBT（绝缘栅双极型晶体管）作为开关管，在高频下进行开关操作。
4.控制信号处理：通过控制器对逆变器进行调节，控制输出频率和电压的大小。
控制器一般采用微处理器或者DSP（数字信号处理器），通过内部的算法和控制逻辑来判断应该输出的频率和电压。
5.驱动电机：将可调节的交流电信号输出到电机的输入端口，驱动电机的运转。
电机的转速与输入的频率成正比，因此通过控制频率可以实现对电机转速的调节。
6.反馈控制：为了实现闭环控制，通常在风机系统中会加入转速反馈传感器，将电机的实际转速信号反馈给控制器，控制器根据反馈信号与设定的转速进行比较，并对输出频率进行调整，使实际转速接近设定值。
7.保护功能：变频器通常还具有多种保护功能，如过流保护、过载保护、过热保护等。
当系统发生故障或超出规定范围时，变频器会自动停机以避免损坏设备。
总结起来，风机变频器通过将输入电源的交流电信号转换为直流电源，再经过逆变和控制信号处理，最终驱动电机实现对风机转速的精确控制。
通过调整输出频率和电压，可以满足不同工况下风机所需的转速和风量要求，实现能量的最优利用，提高设备的运行效率。
风机应用变频器的控制原理1. 引言风机在工业生产中广泛应用，其工作状态常常需要根据不同的需求进行调节。
传统的风机控制方式是通过调整传统的变压器或电阻器来改变风机的转速。
然而，这种方式存在调节范围有限、能耗高等问题。
随着变频器技术的发展，使用变频器进行风机控制成为了更为普遍的方式。
2. 变频器工作原理变频器是通过改变电机供电的频率和电压来控制电动机的转速的设备。
它包含了电源模块、整流滤波模块、逆变器模块以及控制模块等部分。
2.1 电源模块电源模块接受交流电源，并将其转换为电机所需的直流电源。
它通常包含整流桥和滤波电容器等组件，用于将交流电转换为直流电。
2.2 整流滤波模块整流滤波模块用于将直流电源中的纹波进行滤波，使得输出的直流电压更加稳定。
2.3 逆变器模块逆变器模块是变频器的关键部分，它通过改变输入电流的频率和电压，来控制电机的转速。
逆变器模块通常采用PWM（脉冲宽度调制）技术，通过控制脉冲宽度的变化来改变电机的转速。
2.4 控制模块控制模块接收用户的控制信号，并通过对逆变器模块的控制，来实现对电机的转速调节。
控制模块通常包括开关电源、控制芯片和接口电路等组件。
3. 风机控制原理风机应用变频器进行控制的基本原理是根据实际需求，通过控制变频器的逆变器模块，改变电机的供电频率和电压，从而改变风机的转速。
3.1 风机控制参数在风机控制中，常用的参数包括转速、负载率和输出功率等。
通过控制变频器的输出频率，可以实现对风机的转速调节。
同时，根据风机的负载率和输出功率要求，也可以通过控制变频器的输出电压，来调整风机的转速。
3.2 风机控制策略风机控制中常用的策略包括比例控制、速度闭环控制和矢量控制等。
•比例控制：根据转速设定值和实际转速之间的差距，通过比例放大器产生调节量，从而控制变频器的输出频率。
•速度闭环控制：通过测量电机转速，并与设定值进行比较，不断调整变频器的输出频率，使得实际转速与设定值更加接近。
变频器控制风机速度的原理
变频器（Variable Frequency Drive，简称VFD）是一种电子设备，用于控制交流电机的转速和运行。
它是通过改变电机供电的频率和电压来实现风机速度的调节。
变频器工作原理如下：
1. 输入电源：变频器连接到交流电源，通常为三相交流电源。
2. 整流器：变频器将交流电源转换为直流电源。
这一步骤通过整流器（通常是二极管桥）完成，将交流电压转换为直流电压。
3. 母线：直流电压通过一个称为母线的电容器组成的电力存储器，以稳定直流电压。
4. 逆变器：逆变器将直流电源转换为交流电源。
逆变器使用一种称为PWM（脉宽调制）的技术，通过控制开关管的通断时间来实现输出的交流电压和频率。
5. 控制单元：变频器的控制单元监测并控制输出交流电压和频率。
用户可以通过控制单元设置所需的转速和其他参数。
6. 输出到电机：最后，变频器将输出的交流电源传输给连接的电机。
电机的转
速由变频器控制单元设置的频率决定。
总之，变频器通过改变输入电源的频率和电压来控制电机的速度。
它提供了精确的速度调节，使得风机能够根据实际需求进行灵活的运行。
风机变频器的原理风机变频器是一种用于控制风机运转速度的电子设备。
它通过改变输入电压的频率和电压大小来实现对风机转速的调节，从而达到节能、提高风机运行效率和降低噪音的目的。
下面将详细介绍风机变频器的工作原理。
风机变频器由直流整流器、中间电路、逆变器和控制电路等组成。
首先，输入电源经过滤波电路中的电容进行滤波，消除掉电源中的噪声和干扰，使得输出电压更加稳定。
然后，输入电流经过整流电路，将交流电转换为直流电，以供中间电路的逆变器使用。
中间电路主要由电感和电容组成。
电感是存储电能的元件，当电流变化时，电感可以稳定输出电压。
电容则可以储存电荷，供给逆变器的运行。
中间电路的作用是保持逆变器输入端的电压并提供稳定的电源。
接下来是逆变器的核心部分。
逆变器主要由多个功率半导体器件（例如IGBT）和驱动电路组成。
逆变器的作用是将直流电转换为交流电，并通过改变输出电压的频率和幅度来调节风机的转速。
逆变器的输入端接收来自中间电路的直流电，并将其转换为交流电。
通过不同的触发方式，逆变器可以控制交流输出电压的频率和幅度。
在风机变频器中，逆变器通过改变输出电压的频率和幅度来控制风机的运行速度。
最后是控制电路，它通过接收来自用户输入的指令和传感器反馈的信号，来对逆变器的输出进行控制。
控制电路可以根据用户设置的转速要求，调节逆变器的输出频率和幅度。
同时，控制电路还可以监测风机的运行状态，并实现保护功能，例如过流保护、过压保护、欠压保护等。
总结起来，风机变频器是通过改变输入电源的频率和电压大小来实现对风机转速的调节。
它由直流整流器、中间电路、逆变器和控制电路等组成。
直流整流器将交流电转换为直流电，中间电路稳定直流电压并提供稳定的电源，逆变器将直流电转换为可调节的交流电，控制电路用于接收指令和传感器反馈信号，实现对风机转速的控制和保护功能。
风机变频器的优点主要有节能、提高效率和降噪。
由于风机变频器可以根据实际需求调节风机运行速度，可以避免无效工作和过大负荷，从而节约了能源。
