变频器接线方法

03 常见变频器类型及其特点
电压型变频器
工作原理
电压型变频器通过改变输出电压的幅值和频率来控制电机。它采用PWM（脉 宽调制）技术，通过调整脉冲宽度来改变输出电压的有效值，从而实现对电机 的调速控制。
特点
电压型变频器具有动态响应快、调速范围宽、效率高等优点。同时，由于输出 电压波形接近正弦波，对电机的谐波影响较小，可延长电机使用寿命。
变频器作用
在工业生产中，变频器广泛应用于风 机、水泵、压缩机、提升机等设备的 调速控制，以实现节能、提高生产效 率、改善产品质量等目的。
交流电机调速原理
交流电机调速方式
交流电机调速主要有变极调速、调压调速、变频调速等方式。其中，变频调速具 有调速范围宽、平滑性好、效率高等优点，是现代交流电机调速的主要方式。
欠压故障
变频器输入电压过低，可能是电源电 压不稳定、主回路元件损坏或电源缺 相等原因造成。
过热故障
变频器内部温度过高，可能是环境温 度过高、风扇故障或散热不良等原因 导致。
故障诊断方法和步骤
观察法
通过观察故障现象，如指示灯状态、显 示屏提示等，初步判断故障原因。
替换法
对于疑似故障的元件，可以采用替换 法进行验证，以便快速定位故障点。
优化运行参数调整策略
动态响应优化
通过调整控制参数，提高系统的动态响应性 能，减少超调和振荡。
故障诊断与处理
实时监测变频器运行状态，及时发现并处理 故障，确保系统稳定运行。
节能运行策略
根据负载变化，实时调整变频器输出频率和 电压，实现节能运行。
参数备份与恢复
定期备份变频器参数设置，以便在故障或意 外情况下快速恢复系统正常运行。
02 变频器接线方法

THR控制回路以便进行热过载保护。出厂时已将 THR-CM短接。
• 中、大功率情况(>10KW)：
功率较大时，尤其是负载转动惯量较大，频 繁制动时，内设动力制动开关管容量难以满足要 求，制动单元和制动电阻均需外接。电机的发电 反馈会使Ud升高，当制动单元检测到Ud高于某 定额时，制动单元光耦及制动管导通，经RB泄放 能量。当RB等过热或电机过载时热脱扣使常闭点 分断，经THR
• KM——交流接触器，逆变器故障保护时，KM分 断，但由于 R0、T0的接入电使控制电路不会断 电，故障显示报警信息得以保持。
2. 输出端子的连接
U、V、W端子可直接接电 机,多电机并用时最好逐个 接入热过载继电器(KH)， 常闭触点接于变频器的控 制端子，单台电机时无需 KH，逆变器本身具有完善 的过载保护功能（OL）， 但多台并联运行时一台过 载，变频器未必过载。过 载保护的目的是保护电 机。
对应于另一条机械特性。f x fN 为额定频率、额定负载
f N
T TN
时对应的转差频率。当输出
转矩T=0时不补偿，随负载
f
加重，补偿量增加。 • G9S的F28设定转差补偿
f N
功能，设定范围为
T
fN 9.9 ~ 5.0
设定为0时不补偿。
0
TN
• 无需转速闭环可稳速，
受负载变化影响很小。
2. 矢量控制的设定
§6.7 转差补偿、矢量控制和自动
电压调整等功能的设定
1. 转差频率补偿
通常异步机T∝n， n0 n
转差频率f=pn/60 n0
转差频率即转子频率f2。
• 若负载加重，则 n
负载变导致转速改变。
•转差补偿：给定频率未

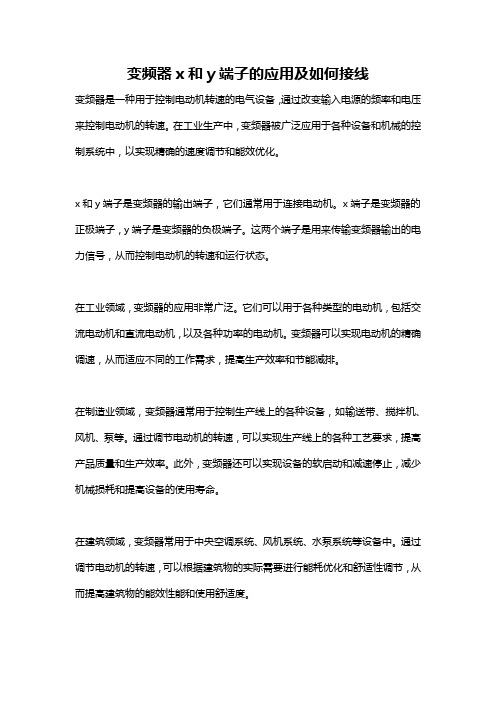

变频器x和y端子的应用及如何接线变频器是一种用于控制电动机转速的电气设备，通过改变输入电源的频率和电压来控制电动机的转速。

在工业生产中，变频器被广泛应用于各种设备和机械的控制系统中，以实现精确的速度调节和能效优化。

x和y端子是变频器的输出端子，它们通常用于连接电动机。

x端子是变频器的正极端子，y端子是变频器的负极端子。

这两个端子是用来传输变频器输出的电力信号，从而控制电动机的转速和运行状态。

在工业领域，变频器的应用非常广泛。

它们可以用于各种类型的电动机，包括交流电动机和直流电动机，以及各种功率的电动机。

变频器可以实现电动机的精确调速，从而适应不同的工作需求，提高生产效率和节能减排。

在制造业领域，变频器通常用于控制生产线上的各种设备，如输送带、搅拌机、风机、泵等。

通过调节电动机的转速，可以实现生产线上的各种工艺要求，提高产品质量和生产效率。

此外，变频器还可以实现设备的软启动和减速停止，减少机械损耗和提高设备的使用寿命。

在建筑领域，变频器常用于中央空调系统、风机系统、水泵系统等设备中。

通过调节电动机的转速，可以根据建筑物的实际需要进行能耗优化和舒适性调节，从而提高建筑物的能效性能和使用舒适度。

在交通运输领域，变频器被广泛应用于地铁、电车、电动汽车等交通工具的牵引系统和辅助系统中。

通过调节电动机的转速，可以实现对车辆的精确控制，提高车辆的动力性能和运行平稳性。

在风电和太阳能发电领域，变频器则用于控制风力发电机和光伏发电系统中的电动机，以实现对发电系统的精确控制和最大化发电效率。

在采矿和石化领域，变频器通常用于控制输送带、提升机、大型风机等设备的电动机，以适应生产过程的变化和提高设备的可靠性。

除了工业应用外，变频器还广泛应用于建筑物的电梯、自动门、卷帘门等设备中，以实现对设备的精确控制和舒适性调节。

接线时，要根据变频器的型号和电动机的参数来确定合适的接线方式。

通常来说，x端子与电动机的U、V、W端子相连，y端子与电动机的U、V、W端子相连。

变频器怎么接线?变频器主电路和把握电路接线方法 - 变频器_软启动器变频器怎么接线?变频器主电路和把握电路接线方法一、主电路的接线1、电源应接到变频器输入端R、S、T接线端子上，肯定不能接到变频器输出端（U、V、W）上，否则将损坏变频器。

接线后，零碎线头必需清除洁净，零碎线头可能造成特别，失灵和故障，必需始终保持变频器清洁。

在把握台上打孔时，要留意不要使碎片粉末等进入变频器中。

2、在端子+，PR间，不要连接除建议的制动电阻器选件以外的东西，或确定不要短路。

3、电磁波干扰，变频器输入／输出（主回路）包含有谐波成分，可能干扰变频器四周的通讯设备。

因此，安装选件无线电噪音滤波器FR-BIF或FRBSF01或FR-BLF线路噪音滤波器，使干扰降到最小。

4、长距离布线时，由于受到布线的寄生电容充电电流的影响，会使快速响应电流限制功能降低，接于二次侧的仪器误动作而产生故障。

因此，最大布线长度要小于规定值。

不得已布线长度超过时，要把Pr．156设为1。

5、在变频器输出侧不要安装电力电容器，浪涌抑制器和无线电噪音滤波器。

否则将导致变频器故障或电容和浪涌抑制器的损坏。

6、为使电压降在2%以内，应使用适当型号的导线接线。

变频器和电动机间的接线距离较长时，特殊是低频率输出状况下，会由于主电路电缆的电压下降而导致电机的转矩下降。

7、运行后，转变接线的操作，必需在电源切断10min以上，用万用表检查电压后进行。

断电后一段时间内，电容上仍旧有危急的高压电。

二、把握电路的接线变频器的把握电路大体可分为模拟和数字两种。

1、把握电路端子的接线应使用屏蔽线或双绞线，而且必需与主回路，强电回路（含200V继电器程序回路）分开布线。

2、由于把握电路的频率输入信号是微小电流，所以在接点输入的场合，为了防止接触不良，微小信号接点应使用两个并联的节点或使用双生接点。

3、把握回路的接线一般选用0.3～0.75平方米的电缆。

三、地线的接线1、由于在变频器内有漏电流，为了防止触电，变频器和电机必需接地。

变频电机的正确接线方法问题：“变频电机的正确接线方法”在现代工业生产中，变频电机被广泛应用于各种机械设备中。

它通过调节电源的频率和电压，以控制电机的转速和运行状态。

然而，正确的接线方法对电机的正常运行和延长电机寿命起着至关重要的作用。

本文将详细解释变频电机的正确接线方法，并提供一步一步的指导。

第一步：理解变频电机的工作原理在开始讨论接线方法之前，我们首先需要理解变频电机的工作原理。

变频电机通常由电机本体、变频器和控制系统组成。

电力通过电机本体和变频器变换，并由控制系统进行监控和调节。

变频器通过改变电压和频率来控制电机的转速和运行状态。

第二步：检查电机标牌在安装变频器之前，我们需要仔细检查电机标牌上的电压和功率等参数。

电机标牌上应该清晰地标明额定电压、额定电流和额定功率等信息。

这些参数将决定我们在接线时应采用的线缆规格和连接方式。

第三步：选择适当的线缆和接线盒接下来，我们需要选择适合变频电机的线缆和接线盒。

在选择线缆时，应根据电机的额定电流和功率等参数来确定所需的线缆断面积。

线缆的质量和规格将直接影响电机的运行效果和安全性。

同时，选择高质量的接线盒，并确保其能够适应变频电机的功率要求。

第四步：正确连接线缆在接线之前，确保所有设备的电源已经切断，并根据以下步骤正确连接线缆：1. 根据电机标牌上的电压和额定电流等参数，选择合适的线缆断面积。

2. 根据线缆断面积，切割线缆，并为每根线缆加装合适的绝缘套管。

3. 打开接线盒，并将线缆通过预先准备好的进线口引入盒内。

4. 根据电机连接图，依次将三根相线和一根地线连接到接线盒中。

5. 使用绝缘带固定接线盒内的线缆，并确保接触良好，防止松动和短路等问题。

第五步：测试接线质量在接线完成后，我们需要对接线质量进行测试以确保安全和可靠性。

可以使用万用表等测试工具来检查线缆的导通情况和接触是否良好。

确保所有连接都紧固固定，没有松动的现象。

第六步：接通电源并测试电机运行当所有接线都检查完毕后，接通电源，并通过控制系统进行测试。

2、控制电路的接线
（1）模拟量控制线应使用屏蔽线，屏蔽一端接变频器控制电路的公共端（COM），不要接变频器地端（E）或大地，另一端悬空。
（2）开关量控制线允许不使用屏蔽线，但同一信号的两根线必须互相绞在一起。
3、变频器的接地 多台变频器接地，各变频器应分别和大地相连，不允许一台变频器的接地和另一台变频器的接地端连接后再接地。
②仪器侧
电源隔离法 仪器电源侧接入隔离变压器 信号隔离法 信号侧用光电耦合器隔离
五、变频器的测量:
1、输入侧
输入电压 各类仪表均可使用
输入电流 以采用电磁式仪表为宜，热电式仪表也可使用
输入功率 可用电动式仪表
需要说明的是，在变频器输入侧绝对不能用功率因数表来测量功率因数。
2、输出侧
输出电压 选用整流式仪表，如采用电磁式仪表，则测得的是基波电压值，数值偏低。绝对不采用数字式仪表。
1、外界对变频器的干扰 主要来源于电源进线。当电源系统投入其它设备（如电容器）或由于其它设备的运行（如晶闸管等换相设备）时，容易造成电源的畸变，而损坏变频器的开关管。在变频器的输入电路中串入交流电抗器可有效抑制来源于进线的干扰。
2、变频器对外界的干扰
（1）干扰信号的传播方式：空中辐射方； 以电磁波的方式对外辐射； 电磁感应方式；通过线间电感而感应 ； 静电感应方式 ；通讯线间电容而感应 ； 线路传播方式 ；通过线源网络而传播；
三、改善变频器的功率因数，加直流电抗器和交流电抗器。除改善功率因数外，还有以下作用：
（1）抑制输入中的浪涌电流；
（2）削弱电源电压不平衡所带来的影响；
电抗的选用：
1）电抗器电压降不大于额定电压的3%；
2）当变压器容量大于500KVA或变压器容量超过变频器容量10倍以上时，应配电抗器。

变频器的安装及接线2.1 变频器的安装变频器安装方式为壁挂式。

单台变频器的安装间隔及距离要求，如图 2-1所示。

两台变频器采用上下安装时，中间应采用导流隔板，如图 2-2所示。

10cm以上8cm以上出风方向10cm以上导流隔板变频器8cm以上变频器图 2-1 安装间距距离图 图 2-2 多台变频器的安装图◆ 环境温度越高，变频器的使用寿命越短。

◆ 如果变频器的附近有发热装置，请将它移到尽可能远方。

另外，当变频器被安装在箱体内时，要充分考虑到垂直度和空间大小，有利于散热。

2.2 变频器的安装尺寸图 2-3 变频器尺寸图适用于DRS3000-V4T0055C ～V4T0550机型(金属壳机体)图 2-3 变频器尺寸图适用于DRS3000-V4T0110C 以下机型(塑壳机体)表2-1 变频器安装尺寸表2.3变频器的接线2.3.1注意事项：◆确保电源完全切断10分钟以后，方可打开变频器面盖。

◆确认主回路端子P+，P-之间的电压值在36VDC以下，方可进行内部配线作业。

◆核实变频器的额定输入电压是否与交流供电电源的电压一致。

如输入电压等级不一致，将有可能导致变频器的损坏。

◆请按顺序安装，即安装好主体后再接线以防出现电击事故或损坏变频器。

◆变频器出厂前已通过耐压试验，用户不可再对变频器进行耐压试验。

◆必须在电源与变频器之间连接无熔丝断路器，以免因变频器故障导致的事故扩大，损坏配电装置或造成火灾。

◆务必将变频器的接地端子和电动机外壳连接到接地线。

接地线应使用铜芯线，截面积在4cm2以上，接地电阻◆严禁将控制端子中R1A、R1B、R1C、R2A、R2A以外的端子接上交流220V电源，否则有损坏变频器的危险。

◆严禁将交流电源接到变频器的输出端子U、V、W上，否则将会造成变频器的损坏。

2.3.2变频器端子说明及配线1、主回路端子及功能说明R S T P+WP1GDB P-U V图2-4主回路端子图(适用于DRS3000-V4T0055～0075机型)V WP+P-P1R UT GDBS图2-5主回路端子图(适应于DRS3000-V4T0110～0150机型)R S T GP1P-U V WP+图2-6主回路端子图(适用于DRS3000-V4T0185以上机型)表2-2主回路端子功能说明2、 控制回路端子及功能说明DOG 12CM 3GND AUX 824VR2A R2CDO176R1A R1C R1B 5CM VIN VR GND AO2A01AIN 4图2-7 控制回路端子图(适用于DRS3000-V4T0055C 以上机型)表2-3 控制回路端子功能说明种类端子标号 端子功能开 关 信 号 输 入1 正转运行 — 停止指令2 反转运行 — 停止指令3 外部故障输入4 故障复位输入5 多功能 输入端子 三线式操作，Local/Remote 控制，多段速切换，加减速禁止，外部中断，过热警告，PID 控制，直流制动，速度搜寻，up/down 功能，PG 速度控制，外部故障，计时功能，多功能模拟输入设定6 7 8 CM 开关信号公共地端24V 开关信号24V 电源公共端（也可作24V 独立电源） 模 拟 输 入 信 号VR 速度设定用电源(+12V 、+5V 可选)（也可作独立电源） VIN 电压主速指令（0-10V) AIN 电流主速指令（4-20mA ）AUX 多功能模拟输入端子：辅助频率指令，指令偏置，指令增益，过转矩检出基准，输出电压补偿，加减速时间缩短系数，直流制动电流，运转中失速防止基准，PID 控制，频率下限，跳跃频率4 GND模拟信号公共端子◆ 端子1～8可设定成地或电源模式，当设为地模式时，JP4跳线置于1、2位置，当设为电源模式时，JP4跳线置于2、3位置。

多台变频器同步控制的接线和方法
接线如下图：
注：的拨位开关应打在、连的位置。

参见说明书页。

以上是以为微调的接线图参数调节为，本变频器还可以设为面板电位器微调和面板上下键微调，那样的话可以不用外接微调电位器。

只要把参数设为或就可以了。

端子启动的话再加上电位器为～JP31220CI ,P0.01=9P0.01=1011P0.03=1110K
主调电位器
多台同步的要求是为了让多台变频器可以同时启动，并且启动到不同比例的速度上。

如一号，二号，三号。

并用主调电位器时能同步改变速度，如一号调到时，二号应为，三号为。

也可用微调来改变每一台的速度，如调节二号的微调在一号、三号都不变的情况下将二号调到任一一个速度上。

同时可以调节主调电位器来同步控制三台变频器。

10Hz 20Hz 30Hz 15Hz 30Hz 45Hz i s
t e
r e
d。

变频调速电机通风机的线路接法
一、主电路接线
1. 将电机电源线接入变频器输出端，即UVW端子。

确保电源线的规格合适，并且电源线的连接牢固。

2. 连接电机接地线，确保电机安全接地。

3. 根据实际需求，设置电机的旋转方向。

如果需要正反转控制，可以通过调换UVW三相中的任意两相来实现。

二、控制电路接线
1. 将控制电路的电源线接入变频器的控制电源端子，一般为DC12V或DC24V，具体电压值根据实际使用的变频器型号而定。

2. 连接启动信号线，将启动信号线接入变频器的控制端子，如STF 或STR端子（根据变频器型号而定）。

3. 根据需要，连接速度给定信号线，通常接入变频器的模拟量输入端子，如AI1和AI2端子。

可以通过调整速度给定信号来改变电机的转速。

三、传感器线路接线
1. 如果通风机配备了传感器，如温度传感器、湿度传感器等，需要根据传感器的接口类型和规格进行接线。

2. 确保传感器与通风机的安装位置正确，并且传感器的线路连接牢固，避免传感器线路松动或脱落。

四、通风管道连接
1. 根据通风机的设计要求，正确连接通风管道。

确保通风管道的连接处密封良好，防止漏风现象发生。

2. 在连接通风管道时，应考虑到管道的走向和支撑，避免管道过重或受到过大的外力作用导致通风机运行异常。

五、电源和接地线连接
1. 将电源线接入电源插座或电源开关，确保电源电压与变频器的额定电压相符。

2. 连接接地线，确保整个系统接地良好，提高系统的安全性能。

3. 在连接电源和接地线时，应确保接线符合当地电气规范和安全标准。

变频器接线方法展开全文一、变频器主电路的接线方法:R S T这三个接线端子是变频器电源进线端，三根火线接入。

U V W是出线端接需要控制的电机。

首先，变频器有单相220V、三相220V、三相380/480V、三相690V等几种电源规格的变频器，需要根据变频器规格选择合适的电源和断路器。

将输入电源接到变频器的L1、L2(单相220V)或者R、S、T 端子。

在断路器和变频器之间一般不加接触器，如果必须要加入接触器的场合，也要注意不能使接触器动作或于频繁。

另外为了改善功率因素和消除干扰，可在输入侧加入交流输入电抗器和噪音滤波器，这个可以根据需要和使用场合选择加不加。

输入侧连接完成，将三相电动机接到变频器的输出端子U、V、W上。

注意：变频器输出侧不能加电容器或者浪涌抑制器，否则会导致变频器损坏。

最后要保证接地端子可靠接地，以保证设备和人员的安全。

二、控制方式种类:1、面板控制方式。

这种控制方式是通过变频器面板启停变频器修改频率等。

2、通过外部控制器或仪表控制方式。

这种控制方式主要通过控制器如PLC给变频器启停信号和频率信号，这种控制方式依据信号类型的不同又可以分为两种。

一种类型是开关量信号和模拟信号另外一种是通讯数字信号。

控制回路部分不同品牌的变频器端子号和功能会有所不同，根据变频器说明书进行判断。

要选择控制方式，在参数设置里找到相应参数进行设置，控制方式分为操作面板命令通道、端子命令通道和通讯命令通道。

选择操作面板命令通道的时候，面板上的RUN和STOP键就可以实现变频器的运行和停止，通过递增和递减键对电机进行调速。

注意：有的变频器操作面板上装有电位器，在设置里选择模拟输入为板载电位器，调整电位器就可以实现电动机调速。

另外变频器面板可以拆下，可以通过延长线将面板装到操作柜面板进行操作。

使用端子命令通道，可通过设置参数选择二线式或三线式控制。

二线式控制时，将正、反转端子和电源公共端分别闭合就可以实现电动机正、反转。

1）、变频器输入端最好接上一个空气开关，保护电流值不能过大，以防止发生短路时烧毁太严重。

2）、控制线尽量不要太长。

因为这样容易使控制板受电磁波干扰而产生误动作，也会导致控制板损坏，超过2米长的最好用屏蔽线。

3）、为防止电磁波干扰，变频器输入、输出、控制线最好用屏蔽线，屏蔽层接线方法不能错，否则作用相反，有需要的可加装滤波器，调低载波频率。

4）、一定不能将N端子接地。

因为当变频器拖动电机处于制动状态时，电动机就变成了发电机，电机电荷由功率模块整流成直流堆积在主电路上，那么发出来的电能将会被整流电路堵在主电路上，如果电机还在发电，主电路上的电压将会越来越高。

变频器内部的电压检测电路，检测到电压上升到设定值时，保护电路将电能经过耗能电阻进入负极消耗多余能量，主电路电压下降；如果N端子直接接地，电机电荷通过模块与地行程回路，模块会承受不了这么大的电流。

所以接地就会炸模块。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解台达变频器、三菱变频器、西门子变频器、安川变频器、艾默生变频器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。

-电机与控制-变频器二线式和三线式接线方法林中信（大庆炼化公司,163453,黑龙江大庆）目前，可用于调速的电动机种类很多，工业生产与电动汽车使用的电机主要包括三相异步电动机、三相永磁同步电动机、直流无刷电动机、开关磁阻电动机四种，其中用变频器调速的三相异步电动机保有量最高。

变频调速被公认为目前交流电动机最理想、最有前途的调速方案。

变频器除了具有卓越的调速性能之外，还具有显著的节能效果和优异的工艺控制方式，是企业进行技术改造和产品更新换代的理想调速装置。

变频器的接线方法主要分为二线式和三线式两种，不同的接线方法，有不同的运行特点和优缺点。

下面对二线式和三线式接线方法分别进行介绍，总结并分析每种接线方法的特点。

表19030系统优化所需硬件序号9030快速门系统规格型号数量1机架7槽IC695CHS00722电源模块220V IC695PSD14043CPU模块（带3个千兆网口），附带充电电池IC695CPK33024PROFINET模块IC695PNC0012 5冗余切换模块IC695RMX1284 6冗余光纤LC-LC2 724VDC电源IC690PRM0102 8机架12槽IC695CHS0121 9PROFINET接口模块IC695PNS0011 10电源模块IC695PSD1402 11DI32点IC694MDL6551 12DI16点IC694MDL6451 13D016点IC694MDL9404 14AI4通道IC694ALG2212 15空槽盖板IC694ACC3101 16机架12槽IC695CHS0121 17PROFINET接口模块IC695PNS0011 18电源模块IC695PSD1402 19高速计数模块8通道IC695HSC3085 20空槽盖板IC694ACC3104 21接线端子IC694TBB0325 2224VDC电源IC690PRM01011变频器二线式接线方法1.1接线图例不同品牌变频器的二线式接线方法基本相似，如图1所示。

变频器与电机控制线路的接线方法及注意事项下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!变频器与电机控制线路的接线方法及注意事项引言在工业控制领域，变频器与电机控制线路的接线方法至关重要。

德力西变频器控制回路接线说明控制回路必须与主回路、强电回路（继电器触点220V 程序回路）分开布线，并且使用扭绞屏蔽线或双扭屏蔽线，并把屏蔽层导线连接至变频器端子PE 上，接线距离应小于50米，以防止干扰引起错误动作。

1、模拟输入端子回路接线说明J5中的1控制VF1通道，选择电压/电流信号输入。

当选择电流信号输入时，J5的开关应位于I 侧，选择电压信号输入时应位于U 侧。

J5中的2控制VF2通道，选择电压/电流信号输入。

当选择电流信号输入时，J5的开关应位于I 侧，选择电压信号输入时应位于U 侧。

2、模拟输出端子回路接线说明J6是控制FM1通道，选择电压/电流信号输出。

当选择电流信号输出时，J6的开关位置应位于I 侧，选择电压信号输出时应位于U 侧。

J7是控制FM2通道，选择电压/电流信号输出。

当选择电流信号输出时，J7的开关位置应位于I 侧，选择电压信号输出时应位于U 侧。

3、数字量输入端子回路接线说明数字量输入要求尽量使用屏蔽线或双绞屏蔽线，以防止受到外部型号的干 扰，且接线距离应小于50米。

下图为数字量输入回路控制板上的线路图● 干接点共阴极接线方式和● 干接点共阳极接线方式和OP 把OP 与● 漏型接线方式10V ～● 源型接线方式10V ～4、多功能输出端子回路接线说明 ● 交流回路交流回路只能用多功能继电器输出端子。

如果驱动感性负载（例如电磁继电 器、接触器），则应加装浪涌电压吸收电路；如：RC 吸收电路（注意其漏电流应小于所控接触器或继电器的保持电流）。

如下图所示：RC 阻容吸收电路R ：100～500ΩC ：0.1～0.2μF直流回路直流回路既可用多功能开路集电极输出端子（注意接线极性）也可用多功能 继电器输出端子。

如果驱动直流电磁回路，则应加装续流二极管（注意其极性）。

如下图所示：直流吸收电路5、脉冲输出端子回路接线说明当功能码P2.1.20=0时，YO/FMP 端子作为脉冲输出端子使用。

单相电机接变频器的方法
将单相电机接入变频器的方法包括以下步骤：
1. 选购适合的变频器：需要考虑电机的功率、转速范围、负载特性等因素，选择适合的变频器。

2. 接线：将单相电机的电源线接到变频器的输入端，将电机的输出线接到变频器的输出端。

3. 参数设置：根据电机的功率、转速范围、负载特性等因素，设置变频器的参数，如输出频率、电压、转速、加速度、减速度等。

4. 调试：接通电源后，先进行手动调试，调整变频器的参数，使电机运行平稳，无异响和振动，然后进行自动调试，测试电机的运行效果。

需要注意的是，在接线过程中要按照变频器的说明书进行接线，避免接错或接反。

参数设置要合理，不要超出电机的额定范围，避免电机过载或过热。

同时，认真调试时要遵循变频器的说明书进行调试，避免操作失误或设置错误。

以上内容仅供参考，具体方法应参考单相电机和变频器的使用说明书或咨询专业技术人员。

变频器的接线方法
变频器的接线方法如下所述：
1. 首先，确定好变频器的电源输入。

将交流电源线的N（零线）、L（火线）和PE（接地线）分别连接到变频器的N、L
和PE端子上。

确保电源线的连接牢固可靠，不松动。

2. 接下来，连接电机至变频器的输出端。

根据电机的类型，选择合适的电机输出端子进行接线。

通常来说，三相异步电机的接线方式包括星型接线和三角形接线。

根据电机的额定功率和电压，选择合适的接线方式。

对于星型接线，将电机的U、V、W三个相线依次连接到变频器的U、V、W相输出端子上。

对于三角形接线，将电机的U1、V1、W1三个相线依次连接到
变频器的U、V、W相输出端子上。

3. 在接线完成后，再次检查所有接线点，确保接线牢固可靠，并且没有松动或接触不良的现象。

可以使用螺丝刀或扳手进行适当的拧紧。

4. 接线完成后，再次检查电源开关和变频器的开关。

确保电源开关处于关闭状态，变频器的开关处于关机状态。

5. 最后，将变频器的电源线插入电源插座，并打开电源开关。

再次检查变频器的状态指示灯，确保其亮起。

然后，打开变频器的开关，使其进入工作状态。

请注意，以上是一般的变频器接线方法，具体的接线方式可能
会因不同品牌、型号的变频器而有所差异。

在进行接线之前，务必仔细阅读变频器的操作说明书，并按照说明书中的要求进行接线。

如果有任何疑问或不确定之处，建议咨询专业技术人员的帮助。
