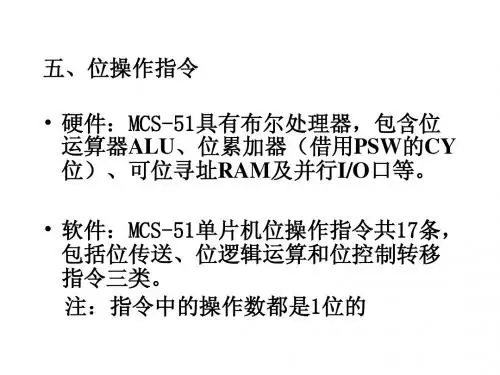

五、位操作指令

51单片机位操作指令摘要：1.51 单片机简介2.位操作指令概述3.常见位操作指令a.位清零指令b.位置位指令c.位取反指令d.位测试指令4.位操作指令应用实例a.简单按键控制b.计数器应用c.矩阵键盘扫描5.位操作指令在51 单片机中的重要性正文：51 单片机是一种广泛应用的8 位微控制器，其功能强大且成本低廉，被广泛应用于嵌入式系统和自动控制领域。

在51 单片机的指令系统中，位操作指令占据着重要地位，它们可以实现对单片机内部寄存器和外设状态的快速操作。

位操作指令主要针对单个二进制位进行操作，包括位清零指令、位置位指令、位取反指令和位测试指令等。

这些指令可以实现对二进制数据的设置、检测和修改等功能，为实际应用提供了极大的便利。

位清零指令（如CLR）用于将指定寄存器的某一位设置为0。

例如，我们可以使用CLR P1.0 来将P1 寄存器的第0 位清零。

位置位指令（如SETB）则用于将指定寄存器的某一位设置为1。

例如，我们可以使用SETB P1.0 来将P1 寄存器的第0 位设置为1。

位取反指令（如CPL）用于将指定寄存器的某一位取反，即0 变1，1 变0。

例如，我们可以使用CPL P1.0 来将P1 寄存器的第0 位取反。

位测试指令（如JC、JNC、JB、JNB 等）用于根据指定寄存器的某一位的值来决定程序的执行流程。

例如，我们可以使用JC P1.0 来检查P1 寄存器的第0 位是否为1，若为1 则跳转到指定地址执行程序。

位操作指令在实际应用中有着广泛的应用。

例如，我们可以使用位清零指令和位置位指令来实现简单按键的控制，根据按键的状态来控制LED 灯的点亮和熄灭。

又如，我们可以使用位操作指令来实现计数器功能，通过位清零指令和位测试指令来计数和判断计数器是否达到预定值。

此外，位操作指令还可以应用于矩阵键盘扫描，通过位操作指令来检测并识别按键的按下。

总之，位操作指令在51 单片机中具有举足轻重的地位，掌握这些指令的使用方法对于进行51 单片机编程至关重要。

7
• 例：利用子程序调用编写令20H-2AH， 30H-3EH，40H-4FH 三个区域清零的程 序
可编辑版
8
ORG 1000H
MOV SP,#70H
MOV R0,#20H
MOV R2,#0BH
ACALL ZERO
MOV R0,#30H
MOV R2,#0FH
ACALL ZERO
MOV R0,#40H
• 1、已知某单片机监控程序始址为A080H， 问用什么办法是单片机开机后自动执行 监控程序
• 2、已知MA=0500H，问8051单片机执行 如下指令
•
MOV SP ，#70H
• MA：LCALL 8192H
• 堆栈中数据如何变化，PC中内容是什么
可编辑版
11
• 3、已知外部RAM中以3000H为始址的数 据块以零为结束标志，试编程将之传送 到以30H为始址的内部RAM区
LCALL 标号 ；标号表示子程序首地址 ACALL 标号 来调用子程序。
可编辑版
5
(2)返回指令 （2条）
子程序执行完后必须回到主程序，如何返
回呢？只要执行一条返回指令就可以了。
RET
；子程序返回指令
RETI
；中断子程序返回指令
两者不能互换使用。
可编辑版
6
4. 空操作指令（1条）
NOP
可编辑版
可编辑版
17
（2）判位直接寻址位转移指令 JB bit，rel JNB bit，rel JBC bit，rel 第一条指令:如果指定的（bit）=1，则转移，否 则顺序执行，第二条指令功能相反。
同样理解：JB bit，标号 第三条指令是如果指定的（bit）=1，则转移， 并把该位清0，否则顺序执行。

◆程序的指令序列在主存顺序存放。执行时从第一条指令 开始，逐 条取出并执行，这种程序的顺序执行过程，称为 顺序寻址方式。
◆ CPU中设置程序计数器（PC）对指令的顺序号进行计 数。PC开始时存 放程序的首地址，每执行一条指令，PC 加”1”，指出下条指令的地址， 直到程序结束。
跳跃寻址 Leabharlann 转移指令指出AA22AA33
…
…
…
…
1111 1110 A2 A3
12 位操作码
1111 1111 0000 1111 1111 0001
AA33
…
…
…
…
1111 1111 1110 A3
16 位操作码
…
…
1111 1111 1111 0000 1111 1111 1111 0001 1111 1111 1111 1111
24
双字
28
双字（地址32）▲
32
双字
36
边界未对准
地址（十进制）
字( 地址2)
半字( 地址0)
0
字节( 地址7) 字节( 地址6)
字( 地址4)
4
半字( 地址10)
半字( 地址8)
8
5.2.2 数据类型
2、数据在计算机中存放方式
存储字长内部字节的次序
例： 12345678H如何存储？ 12 34 56 78H
5.3.1指令寻址
指令寻址----计算指令有效地址的方法
指令地址
指令
指令地址寻址方式
PC +1
0 LDA
11 ADD 22 DEC 33 JMP
4 LDA
5 SUB 6 INC
77 STA 88 LDA

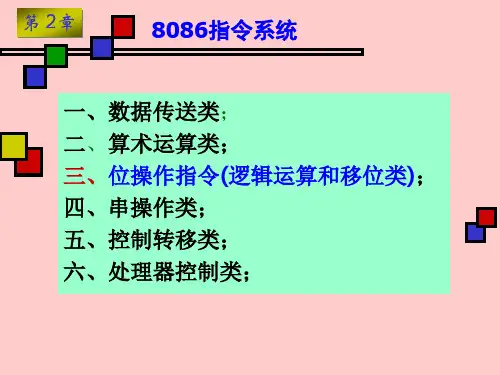

第 2章
8086指令系统
一、数据传送类； 二、算术运算类； 三、位操作指令(逻辑运算和移位类)； 四、串操作类； 五、控制转移类； 六、处理器控制类；
第 2章
8086指令系统
位操作指令,它们都是按位进行操作的包含逻辑运
算类指令和移位指令。 位操作类指令以二进制位为基本单位进行数据的操 作；这是一类常用的指令，都应该特别掌握 注意这些指令对标志位的影响 要求：全面而准确地理解每条指令的功能和应用 重点掌握以下指令：
第 2章
2、逻辑或指令OR
功能：对两个操作数执行按位逻辑或运 算，结果送到目的操作数
OR reg,imm/reg/mem ；reg←reg∨imm/reg/mem OR mem,imm/reg ；mem←mem∨imm/reg
说明:(1)按位逻辑或运算； （2）OR指令对操作数的限制和对标志位的影响； 思考： （1）某一个操作数自己和自己相逻辑或？ 置某些位 （2）OR指令主要用在什么场合？
RCR reg/mem,1/CL
；带进位循环左移
；带进位循环右移
演示
第 2章
说明：循环移位指令
对操作数：同移位指令。 对标志的影响：
（1）按照指令功能设置进位标志CF （2）不影响SF、ZF、PF、AF （3）对于OF，同移位指令。如果进行一位移动， 则按照操作数的最高符号位是否改变，相应设置 溢出标志OF：如果移位前的操作数最高位与移位 后操作数的最高位不同（有变化），则OF = 1； 否则OF = 0。当移位次数大于1时，OF不确定
第 2章
例：移位指令
mov cl,4 mov al,0f0h ；al=f0h shl al,1 ；al=e0h ；CF=1，SF=1、ZF=0、PF=0，OF=0 shr al,1 ；al=70h ；CF=0，SF=0、ZF=0、PF=0、OF=1 sar al,1 ；al=38h ；CF=0，SF=0、ZF=0、PF=0、OF=0 sar al,cl ；al=03h ；CF=1，SF=0、ZF=0、PF=1 、OF=0
