位操作指令

51单片机位操作指令摘要：1.51 单片机简介2.位操作指令概述3.常见位操作指令a.位清零指令b.位置位指令c.位取反指令d.位测试指令4.位操作指令应用实例a.简单按键控制b.计数器应用c.矩阵键盘扫描5.位操作指令在51 单片机中的重要性正文：51 单片机是一种广泛应用的8 位微控制器，其功能强大且成本低廉，被广泛应用于嵌入式系统和自动控制领域。

在51 单片机的指令系统中，位操作指令占据着重要地位，它们可以实现对单片机内部寄存器和外设状态的快速操作。

位操作指令主要针对单个二进制位进行操作，包括位清零指令、位置位指令、位取反指令和位测试指令等。

这些指令可以实现对二进制数据的设置、检测和修改等功能，为实际应用提供了极大的便利。

位清零指令（如CLR）用于将指定寄存器的某一位设置为0。

例如，我们可以使用CLR P1.0 来将P1 寄存器的第0 位清零。

位置位指令（如SETB）则用于将指定寄存器的某一位设置为1。

例如，我们可以使用SETB P1.0 来将P1 寄存器的第0 位设置为1。

位取反指令（如CPL）用于将指定寄存器的某一位取反，即0 变1，1 变0。

例如，我们可以使用CPL P1.0 来将P1 寄存器的第0 位取反。

位测试指令（如JC、JNC、JB、JNB 等）用于根据指定寄存器的某一位的值来决定程序的执行流程。

例如，我们可以使用JC P1.0 来检查P1 寄存器的第0 位是否为1，若为1 则跳转到指定地址执行程序。

位操作指令在实际应用中有着广泛的应用。

例如，我们可以使用位清零指令和位置位指令来实现简单按键的控制，根据按键的状态来控制LED 灯的点亮和熄灭。

又如，我们可以使用位操作指令来实现计数器功能，通过位清零指令和位测试指令来计数和判断计数器是否达到预定值。

此外，位操作指令还可以应用于矩阵键盘扫描，通过位操作指令来检测并识别按键的按下。

总之，位操作指令在51 单片机中具有举足轻重的地位，掌握这些指令的使用方法对于进行51 单片机编程至关重要。

三菱PLC功能指令1.位操作指令：位操作指令用于读取、写入和修改位级别的数据。

常见的位操作指令包括LD（逻辑与）、ORR（逻辑或）、AND（逻辑与）、XOR（异或）等。

2.数据操作指令：数据操作指令用于读取、写入和修改字节、字和双字级别的数据。

常见的数据操作指令包括MOV（赋值）、ADD（加法）、SUB（减法）、MUL（乘法）、DIV（除法）等。

3.计数器指令：计数器指令用于实现计数功能。

有三种类型的计数器指令：上升沿计数器、下降沿计数器和阶段计数器。

计数器指令可以用于进行数量统计、进度监测等应用。

4.定时器指令：定时器指令用于实现定时功能。

有两种类型的定时器指令：上升沿定时器和下降沿定时器。

定时器指令可以用于进行时间监测、延时操作等应用。

5.移位指令：移位指令用于将数据的位进行移动。

常见的移位指令包括SHL（左移）、SHR（右移）等。

移位指令通常用于数据处理和位拼接等应用。

6.比较指令：比较指令用于比较两个数值的大小。

常见的比较指令包括CMP（比较）、EQ（等于）、NE（不等于）、GT（大于）等。

比较指令可以用于实现条件判断和逻辑控制等应用。

7.转移指令：转移指令用于控制程序的流程。

常见的转移指令包括JMP（无条件跳转）、JE（等于时跳转）、JNE（不等于时跳转）、JG（大于时跳转）等。

转移指令可以用于实现程序的循环和条件判断等应用。

8.存储器控制指令：存储器控制指令用于读取和写入存储器的数据。

常见的存储器控制指令包括LD（读取）、ST（写入）等。

存储器控制指令可以用于实现数据存储和加载等应用。

9.数学指令：数学指令用于实现各种数学运算。

常见的数学指令包括SIN（正弦）、COS（余弦）、SQRT（平方根）等。

数学指令可以用于实现数据处理和数值计算等应用。

10.基本运算指令：基本运算指令用于实现基本的数值运算。

常见的基本运算指令包括加法、减法、乘法和除法等。

基本运算指令通常用于实现逻辑计算和数据处理等应用。

位及位操作指令通过前面那些流水灯的例子，我们已经习惯了“位”一位就是一盏灯的亮和灭，而我们学的指令却全都是用“字节”来介绍的：字节的移动、加法、减法、逻辑运算、移位等等。

用字节来处理一些数学问题，比如说：控制冰箱的温度、电视的音量等等很直观，可以直接用数值来表在。

可是如果用它来控制一些开关的打开和合上，灯的亮和灭，就有些不直接了，记得我们上次课上的流水灯的例子吗？我们知道送往P1口的数值后并不能马上知道哪个灯亮和来灭，而是要化成二进制才知道。

工业中有很多场合需要处理这类开关输出，继电器吸合，用字节来处理就显示有些麻烦，所以在8031单片机中特意引入一个位处理机制。

1.位寻址区在8031中，有一部份RAM和一部份SFR是具有位寻址功能的，也就是说这些RAM的每一个位都有自已的地址，可以直接用这个地址来对此进行操作。

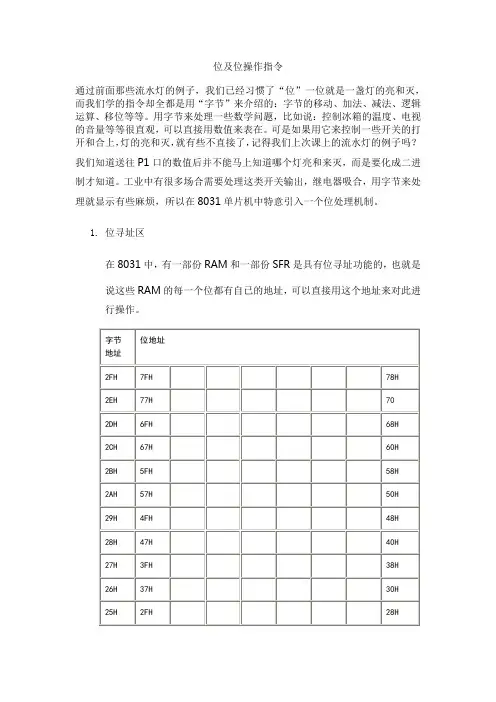

图1内部RAM的20H-2FH这16个字节，就是8031的位寻址区。

看图1。

可见这里面的每一个RAM中的每个位我们都可能直接用位地址来找到它们，而不必用字节地址，然后再用逻辑指令的方式。

2.可以位寻址的特殊功能寄存器8031中有一些SFR是可以进行位寻址的，这些SFR的特点是其字节地址均可被8整除，如A累加器，B寄存器、PSW、IP（中断优先级控制寄存器）、IE（中断允许控制寄存器）、SCON（串行口控制寄存器）、TCON （定时器/计数器控制寄存器）、P0-P3（I/O端口锁存器）。

以上的一些SFR我们还不熟，等我们讲解相关内容时再作详细解释。

3.位操作指令MCS-51单片机的硬件结构中，有一个位处理器（又称布尔处理器），它有一套位变量处理的指令集。

在进行位处理时，CY（就是我们前面讲的进位位）称“位累加器”。

有自已的位RAM，也就是我们刚讲的内部RAM 的20H-2FH这16个字节单元即128个位单元，还有自已的位I/O空间（即P0.0…..P0.7,P1.0…….P1.7,P2.0……..P2.7,P3.0……..P3.7）。

PLC的基本指令一、位操作类指令位操作类指令依靠两个数字1和0进行工作，这两个数字组成了二进制系统，数字1和0称之为二进制数或简称位。

在触点与线圈中，1表示启动或通电，0表示启动或未通电。

1．标准触点指令梯形图表示：语句表表示：“LD bit ”；“LDN bit”。

Bit触点的范围：V、I 、Q、M、SM、T、C、S、L（位）。

功能及说明常开触点在其线圈不带电时，触点是断开的，触点的状态为Off或为0。

当线圈带电时，其触点是闭合的，触点的状态为ON或为1。

该指令用于网络块逻辑运算开始的常开触点与母线的连接。

常闭触点在其线圈不带电时，触点是闭合的，触点的状态为ON或为1。

当线圈带电时，其触点是断开的，触点的状态为OFF或为0。

该指令用于网络块逻辑运算开始的常闭触点与母线的连接。

2．立即触点指令梯形图表示：语句表表示：“LDI bit ”；“LDNI bit”。

Bit触点的范围：I（位）。

功能及说明当常开立即触点位值为1时，表示该触点闭合。

当常闭立即触点位值为0时，表示该触点断开。

指令中的“I”表示立即的意思。

执行立即指令时，CPU直接读取其物理输入点的值，而不是更新映像寄存器。

在程序执行过程中，立即触点起开关的触点作用。

3．输出操作指令（线圈驱动指令）梯形图表示：语句表表示：“＝bit ”Bit触点的范围：V、I 、Q、M、SM、T、C、S、L（位）。

功能及说明输出操作是把前面各逻辑运算的结果复制到输出线圈，从而使输出线圈驱动的输出常开触点闭合，常闭触点断开。

输出操作时，CPU是通过输入/输出映像区来读/写输出操作的。

4．立即输出操作指令梯形图表示：语句表表示：“＝I bit ”Bit的范围：Q（位）。

功能及说明立即输出操作是把前面各逻辑运算的结果复制到输出线圈，从而使立即输出线圈驱动的输出常开触点闭合，常闭触点断开。

当立即输出操作时，CPU立即输出。

除将结果写到输出映像区外直接驱动实际输出。

5．逻辑与、或操作指令梯形图表示：逻辑与操作由标准触点或立即触点串联构成；逻辑或操作由标准触点或立即触点的并联构成。

单片机位操作指令
单片机位操作指令是在单片机编程中常用的一种操作方式，通过对某一位进行操作来实现对寄存器或变量的位级操作。

在单片机中，每个寄存器或变量都是由多个位(bit)组成的。

位操作指令允许我们对某一位进行读、写或修改操作，而不必对整个寄存器或变量进行操作，从而提高了程序的执行效率和节省了存储空间。

位操作指令可以分为位设置、位清零、位读取和位翻转四种操作。

1. 位设置：通过将某一位设置为1来实现位的置位操作。

例如，可以使用“OR”操作符将某一位与1进行“或”操作后赋值给原来的变量，即可将该位设置为1。

2. 位清零：通过将某一位设置为0来实现位的清零操作。

例如，可以使用“AND”操作符将某一位与0进行“与”操作后赋值给原来的变量，即可将该位清零。

3. 位读取：通过读取某一位的值来实现位的读取操作。

例如，可以使用“AND”操作符将某一位与1进行“与”操作后判断结果是否为1，即可读取该位的值。

4. 位翻转：通过将某一位的值取反来实现位的翻转操作。

例如，可
以使用“XOR”操作符将某一位与1进行“异或”操作后赋值给原来
的变量，即可将该位的值翻转。

位操作指令在单片机编程中应用广泛，可以用来控制外设的开关状态、读取传感器的信号、实现位级的逻辑运算等。

在一些对性能和存储空间要求较高的应用中，合理地运用位操作指令可以提高程序的效率和优化系统的设计。

需要注意的是，在使用位操作指令时，应注意对位操作的顺序和操作的原子性。

由于位操作指令是直接对寄存器或变量的位进行操作，因此在多线程或中断处理的场景中，需要确保对同一寄存器或变量的位操作是原子操作，以避免出现不可预期的结果。
