集成电路的认识与检测

集成电路开发与检测今天，我想和大家共享的是关于集成电路开发与检测的主题。

在当今的科技发展中，集成电路已经成为了各种现代电子设备中不可或缺的核心部件。

为了确保集成电路的质量和稳定性，开发与检测是非常重要的环节。

本文将从不同维度深入探讨集成电路开发与检测的相关内容，希望能给大家带来有益的信息和启发。

1. 集成电路开发在集成电路的开发过程中，首先需要进行电路设计。

电路设计是将系统需求转化为具体电路功能和结构的过程，需要对电路的性能、功耗、面积等进行综合考虑。

接着是电路仿真和验证，通过电路仿真软件对设计的电路进行验证，确保其功能符合设计要求。

最后是芯片制造和封装，将设计好的电路芯片制造出来，并进行封装和测试。

在集成电路开发的过程中，要注重电路设计的合理性和先进性，采用先进的工艺和技术进行芯片制造，确保电路的性能和可靠性。

还需要注重电路仿真和验证的全面性和准确性，确保电路的功能符合设计要求，能够稳定可靠地工作。

2. 集成电路检测集成电路检测是保证集成电路质量和稳定性的关键环节。

在集成电路制造过程中，需要进行多道的检测和测试，以确保集成电路的质量。

首先是电路设计验证和布局布线检测，通过电路设计验证软件对电路进行验证，并进行布局布线检测，确保电路的布局和布线符合设计规范。

接着是芯片制造过程中的工艺检测和封装测试，通过工艺检测和封装测试，确保芯片制造和封装的质量。

最后是成品测试，对成品芯片进行功能测试和可靠性测试，确保芯片的质量和可靠性。

在集成电路检测的过程中，需要注重检测手段和技术的全面性和先进性，采用先进的检测设备和技术，确保检测的准确性和全面性。

还需要注重检测过程的规范性和可追溯性，确保检测过程的规范和可追溯。

总结回顾通过对集成电路开发与检测的深入探讨，我们可以得出如下结论：集成电路开发与检测是确保集成电路质量和稳定性的关键环节。

在开发过程中，需要注重电路设计的合理性和先进性，采用先进的工艺和技术进行芯片制造，确保电路的性能和可靠性。

555时基集成电路的识别与检测
555时基集成电路，也称为555定时器，是一种广泛使用的集
成电路，主要用于生成精确的定时和脉冲信号。

它在电子设备中广泛应用于计时器、频率分频器、脉冲宽度调制（PWM）
等功能。

识别555时基集成电路可以通过以下几种方法进行：
1. 封装标识：查看电路芯片上的封装标识，通常会印有相关的型号信息，例如NE555、LM555等。

可以通过查阅相关资料
对封装标识进行对比和确认。

2. 芯片引脚：一般555时基集成电路的引脚布局是一致的，共有8个引脚，包括供电引脚（VCC和GND）、控制引脚（TRIGGER、THRESHOLD和RESET）、输出引脚（OUTPUT）以及外部时钟引脚（DISCHARGE和CAPACITOR）。

通过检查电路芯片的引脚布局和标号，可以
初步判断是否为555时基集成电路。

3. 数据手册：查阅相关的555时基集成电路的数据手册，其中包含了详细的电气特性、引脚功能描述、典型应用电路等信息。

通过对比手册中的描述和电路芯片的特征，可以进一步确认是否为555时基集成电路。

一旦确认为555时基集成电路后，可以进行进一步的检测和应用开发。

通过连接适当的外部电路和元件，可以实现不同的定时和脉冲功能。

555时基集成电路的识别与检测一、555时基集成电路的基本概念与特点555时基集成电路（Timing IC）是一种具有广泛应用的集成电路，其主要作用是产生各种时间信号。

555时基集成电路具有以下特点：1.稳定性：555时基集成电路具有较高的稳定性，可长时间稳定工作。

2.可靠性：其结构简单，可靠性高，适用于各种严酷环境。

3.功能强大：能实现多种定时、计数、振荡等功能。

4.应用广泛：广泛应用于电子设备中的计时、控制等领域。

二、555时基集成电路的识别方法1.外观识别：555时基集成电路的封装多为双列直插式（DIP），常见的封装有14引脚、16引脚等。

2.型号识别：555时基集成电路的型号通常以“555”开头，如：555-6、555-8等。

部分厂家还会使用自家编号，如：TC555。

3.引脚识别：555时基集成电路的引脚功能相同，分别为：a.电源引脚（Vcc、Vss）：分别为正负电源输入引脚。

b.触发引脚（Trigger）：输入触发信号，用于启动或重置定时器。

c.输出引脚（Out）：定时器输出信号。

d. reset引脚：复位引脚，用于对定时器进行复位。

e.其他功能引脚：如计数器、串行通信等。

三、555时基集成电路的检测技巧1.检测电源引脚：使用万用表测量电源引脚间的电压，确保在正常工作范围内。

2.检测触发引脚：给触发引脚施加不同的信号，观察输出引脚的变化，判断其功能是否正常。

3.检测输出引脚：给输出引脚施加外部负载，观察其电压、电流等参数，判断其驱动能力。

4.检测其他功能引脚：根据具体应用，进行相应功能的测试，如计数、振荡等。

四、检测实例及应用以555时基集成电路组成的定时器为例，检测步骤如下：1.准备检测设备：万用表、示波器等。

2.连接电路：将555时基集成电路与电源、触发器、输出负载等元件连接。

3.检测电源引脚：测量电源电压是否在正常范围内。

4.检测触发引脚：给触发引脚施加信号，观察输出引脚的变化。

555时基集成电路的识别与检测引言555时基集成电路是一种广泛应用于定时和脉冲生成电路的集成电路。

它具有简单、稳定、可靠的特点，在各种电子设备中被广泛使用。

本文将介绍555时基集成电路的基本原理、工作方式以及常见的识别与检测方法。

1. 基本原理555时基集成电路由比较器、RS触发器和输出级组成。

其工作原理如下：•比较器：比较输入信号与参考电压，输出高电平或低电平。

•RS触发器：根据比较器输出状态，改变RS触发器的状态。

•输出级：根据RS触发器状态，控制输出端口。

2. 工作方式555时基集成电路有三种主要工作方式：2.1 单稳态工作方式在这种模式下，当输入一个触发脉冲时，输出会产生一个固定宽度的脉冲。

这个模式常用于产生延迟脉冲和单次触发信号。

2.2 多谐振荡工作方式在这种模式下，通过外接元件（如电容和电阻）来控制输入信号的频率和占空比。

这个模式常用于产生正弦波、方波和三角波等信号。

2.3 双稳态工作方式在这种模式下，输出会在两个稳定状态之间切换，形成一个自由运行的振荡器。

这个模式常用于产生方波信号。

3. 识别与检测方法为了确保555时基集成电路的正常工作，我们需要进行识别与检测。

以下是几种常见的方法：3.1 观察外观特征通过观察555时基集成电路的外观特征，如封装形式、引脚排列等，可以初步判断其型号和品牌。

不同型号和品牌的555时基集成电路可能具有不同的性能指标和应用场景。

3.2 测量电参数使用万用表或示波器等仪器对555时基集成电路进行测试，测量其关键电参数，如输入电压范围、输出电流能力等。

通过与规格书中的参数进行对比，可以进一步确认其型号和性能。

3.3 检查工作方式通过连接外部元件，并对555时基集成电路施加输入信号，观察输出信号的波形和频率，可以判断其工作方式是否符合预期。

例如，在多谐振荡工作方式下，我们可以测量输出信号的频率和占空比。

3.4 验证功能根据555时基集成电路的应用场景，设计相应的测试电路，并验证其功能是否正常。

电子设计领域集成电路测试与验证的技术方法在电子设计领域中，集成电路的测试与验证是确保电路设计质量和可靠性的重要环节。

随着电子技术的不断发展和集成电路复杂度的增加，测试与验证技术的重要性也日益凸显。

本文将介绍几种常用的集成电路测试与验证技术方法。

一、功能验证功能验证是测试与验证的基础环节，旨在验证电路在不同输入条件下是否能够正确地产生预期输出。

在功能验证中，可以采用仿真验证和实际硬件验证两种方法。

1. 仿真验证仿真验证是利用计算机软件对电路进行模拟和测试的方法。

通过建立电路的数学模型，可以模拟电路在不同输入下的输出情况，进而验证电路的功能和性能。

仿真验证的优点是成本低、可重复使用和调试方便，可以在电路设计的早期阶段进行验证。

常用的仿真工具有SPICE、Verilog和VHDL等。

2. 实际硬件验证实际硬件验证是将电路设计制作成实际的硬件原型，并通过实验室设备对其进行测试和验证的方法。

相比仿真验证，实际硬件验证更加接近真实环境，可以更准确地评估电路的性能。

实际硬件验证的缺点是成本高、周期长、调试困难，适合在电路设计的后期阶段进行验证。

二、电路板级测试和芯片级测试电路板级测试和芯片级测试是针对电路板和集成电路芯片进行的测试与验证方法，用于确保电路板和芯片的运行正常和性能优良。

1. 电路板级测试电路板级测试是针对整个电路板进行测试的方法。

在电路板级测试中，可以使用测试点和测试仪器对电路板进行全面的功能测试，以确保整个电路板的正常运行。

电路板级测试一般包括功能测试、耐压测试、温度测试等环节。

2. 芯片级测试芯片级测试是针对集成电路芯片进行测试的方法。

由于芯片集成度高、结构复杂，芯片级测试需要运用先进的测试技术和设备。

芯片级测试一般包括逻辑测试、信号测试、功耗测试等环节。

常用的芯片级测试方法有扫描链（Scan Chain）测试、缺陷模拟测试等。

三、自动化测试和在线测试自动化测试和在线测试是通过引入计算机和自动化设备来提高测试效率和精度的测试与验证方法。

集成电路的质量标准及检验方法集成电路（Integrated Circuit，简称IC）是由数百个或数千个微弱的电子元件（如二极管、晶体管、电阻等）和配套的被联系在一起的导线、测量电流、电压等元器件构成的微电子器件。

IC的质量标准及检验方法对于保证产品的质量与性能至关重要。

下面将详细介绍IC的质量标准及检验方法。

首先，IC的质量标准应包含以下几个方面：1. 尺寸标准：对于IC的外观尺寸、引脚位置、引脚间距等进行明确的规定。

2. 电气性能标准：包括电气参数、工作电压范围、功耗等。

3. 可靠性标准：要求IC在规定的环境条件下具有良好的耐用性，包括温度、湿度、抗辐射等。

4. 效率标准：IC应具有较高的性能效率，包括信号放大倍数、功耗效率等。

5. 一致性标准：IC的生产批次之间的差异应控制在一定的范围内，以保证产品的一致性。

接下来，IC的检验方法主要包括以下几个方面：1. 外观检验：通过目测或显微镜观察IC的外观，检查是否有划痕、裂纹、焊接不良等表面缺陷。

2. 引脚间距检验：使用千分尺或显微镜测量IC引脚之间的间距是否符合规范要求。

3. 电性能检验：使用特定的测试仪器，通过量测IC在不同电压下的电流、电压等参数来判断IC的电性能是否符合标准要求。

4. 可靠性检验：将IC置于不同的环境条件下，例如高温、低温、高湿度等，观察其性能是否受到影响以及是否满足可靠性要求。

5. 一致性检验：通过对生产批次中的多个IC进行抽样测试，对比其性能参数，判断是否在规定的一致性范围内。

6. 功能检验：根据IC所设计的功能，通过电路连接和信号输入，观察IC的功能是否正常。

总结：IC作为重要的电子元件，其质量标准及检验方法直接关系到电子产品的品质与性能。

通过明确的质量标准，可以确保IC 在制造过程中符合规范要求；通过有效的检验方法，可以及时发现IC的缺陷，并采取相应措施进行修正或淘汰。

因此，合理制定和实施IC的质量标准及检验方法是保证IC产品质量的重要保证。

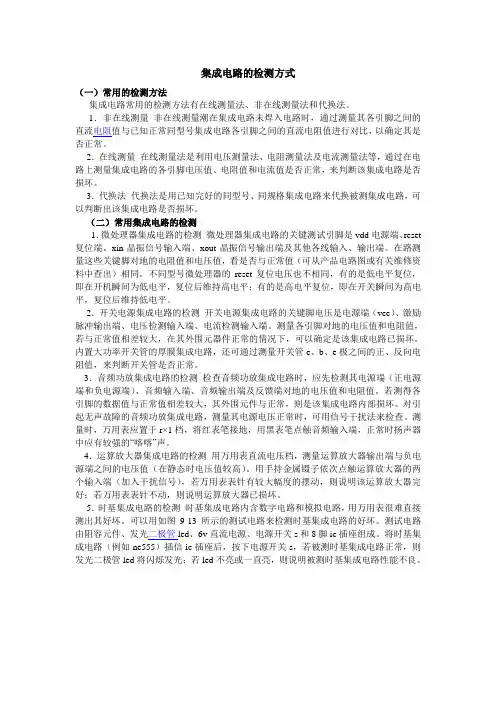

集成电路的检测方式（一）常用的检测方法集成电路常用的检测方法有在线测量法、非在线测量法和代换法。

1．非在线测量非在线测量潮在集成电路未焊入电路时，通过测量其各引脚之间的直流电阻值与已知正常同型号集成电路各引脚之间的直流电阻值进行对比，以确定其是否正常。

2．在线测量在线测量法是利用电压测量法、电阻测量法及电流测量法等，通过在电路上测量集成电路的各引脚电压值、电阻值和电流值是否正常，来判断该集成电路是否损坏。

3．代换法代换法是用已知完好的同型号、同规格集成电路来代换被测集成电路，可以判断出该集成电路是否损坏。

（二）常用集成电路的检测1．微处理器集成电路的检测微处理器集成电路的关键测试引脚是vdd电源端、reset 复位端、xin晶振信号输入端、xout晶振信号输出端及其他各线输入、输出端。

在路测量这些关键脚对地的电阻值和电压值，看是否与正常值（可从产品电路图或有关维修资料中查出）相同。

不同型号微处理器的reset复位电压也不相同，有的是低电平复位，即在开机瞬间为低电平，复位后维持高电平；有的是高电平复位，即在开关瞬间为高电平，复位后维持低电平。

2．开关电源集成电路的检测开关电源集成电路的关键脚电压是电源端（vcc）、激励脉冲输出端、电压检测输入端、电流检测输入端。

测量各引脚对地的电压值和电阻值，若与正常值相差较大，在其外围元器件正常的情况下，可以确定是该集成电路已损坏。

内置大功率开关管的厚膜集成电路，还可通过测量开关管c、b、e极之间的正、反向电阻值，来判断开关管是否正常。

3．音频功放集成电路的检测检查音频功放集成电路时，应先检测其电源端（正电源端和负电源端）、音频输入端、音频输出端及反馈端对地的电压值和电阻值。

若测得各引脚的数据值与正常值相差较大，其外围元件与正常，则是该集成电路内部损坏。

对引起无声故障的音频功放集成电路，测量其电源电压正常时，可用信号干扰法来检查。

测量时，万用表应置于r×1档，将红表笔接地，用黑表笔点触音频输入端，正常时扬声器中应有较强的“喀喀”声。

集成电路检测方法集成电路检测作为电子元器件生产中重要的环节之一，一般指对半导体芯片的性能进行检测与验证，以确保芯片符合规格要求并具有可靠性、稳定性。

集成电路检测的过程需要通过专业的测试设备、测试软件及测试手段来完成，下面将从集成电路的检测流程、常用测试手段、测试策略及挑战等方面进行分析和探讨。

一、集成电路检测流程集成电路检测的流程大致可以分为：准备阶段、前测试阶段、主测试阶段、分析处理阶段和测试数据处理阶段。

其中，准备阶段通常包括芯片加工、设计规范制定、测试器件选择、测试程序编写、测试装置校正及测试参数确定等工作；前测试阶段则是通过激励信号向芯片输入待测信息，检查芯片输入输出接口的连接是否正确以及测试仪器和测量参数是否有误；主测试阶段则是对芯片内部电路实施测试，具体有模拟准确性测试、数字电路功能测试、高速时序测试、功耗测试和失效机理测试等内容；分析处理阶段主要是对测试结果进行判定分析、故障定位以及性能优化等工作；测试数据处理阶段则是对测试结果进行处理和归档，并输出测试报告和数据备份。

二、常用的集成电路测试手段常见的集成电路测试手段包括两类：物理测试和虚拟测试。

物理测试：这种测试手段是通过建立实际的测试设备对物理元器件进行直接测量，得到与元器件电性能相关的物理量。

常用的物理测试手段包括以下几种：1.非侵入性测试：非侵入性测试的优点是测试速度快、测试结果准确可靠，但缺点在于测试深度受限，只能对芯片表面进行测试。

2.功能性测试：功能性测试采用被测芯片内部的测试机制进行测试，通过向芯片内部指定的寄存器写入指令来进行测试。

3.热测试：热测试用来测试芯片功耗和热量分布情况，在测试过程中，通过记录芯片表面的温度分布情况来分析芯片的热量分布情况。

4. 光学测试：光学测试中常用的是红光、绿光、蓝光、紫外光等光源，通过对芯片表面进行照射，可以得到芯片上存在的元器件和电路结构的分布情况和元器件的誊录效能。

虚拟测试：虚拟测试是通过建立模型、仿真学需要测试芯片的电路行为，包括静态检测和动态检测两种测试方式：1.静态检测：静态检测利用仿真软件来模拟芯片的电路行为，通过设置输入量，观察输出量，检验芯片的正确性、异常性和特性；2.动态检测：动态检测则是通过仿真和模拟来探测芯片内部在不同工作模式下的电性能以及芯片缺陷等。
