常用齿轮夹具和齿轮加工工艺路线分解

齿轮轴的加工工艺步骤一、引言在机械制造领域中，齿轮轴是一种重要的零部件，它通常用于传动系统中的齿轮装置。

在齿轮轴的加工过程中，需要进行多个步骤，包括铣削、车削、磨削等工艺。

本文将对齿轮轴的加工工艺步骤进行详细的探讨。

二、铣削加工铣削是齿轮轴加工的第一步，主要用于将齿轮轴的表面进行平整和平行处理。

具体的步骤如下：1. 准备工作•确定齿轮轴的加工尺寸和精度要求•选择适当的铣刀和切削参数•检查铣床的刀具和夹具是否安装正确2. 夹紧齿轮轴•将齿轮轴夹紧在铣床的工作台上•确保齿轮轴夹紧稳固，不会出现松动的情况3. 调整刀具位置•将铣刀移动到离工件表面一定距离的位置•通过刀具的上下调整，确定适当的铣削深度4. 开始铣削•打开铣床的电源，启动铣床•调整进给速度和切削速度，开始进行铣削•按照预定的路径沿着齿轮轴的轴向进行铣削三、车削加工车削是齿轮轴加工的第二步，主要用于将齿轮轴的外径和内孔进行加工。

具体的步骤如下：1. 准备工作•确定齿轮轴的轴向和径向尺寸•选择适当的车刀和车削参数•检查车床的刀具和夹具是否安装正确2. 夹紧齿轮轴•将齿轮轴夹紧在车床的工作台上•使用合适的夹具保证齿轮轴的夹紧稳固3. 调整刀具位置•将车刀移动到离工件表面一定距离的位置•调整刀具的高度和偏置，确保刀具与齿轮轴的表面接触4. 开始车削•打开车床的电源，启动车床•调整进给速度和切削速度，开始进行车削•沿着齿轮轴的轴向和径向进行车削，实现所需的外径和内孔尺寸四、磨削加工磨削是齿轮轴加工的最后一步，主要用于提高齿轮轴的表面质量和精度。

具体的步骤如下：1. 准备工作•确定齿轮轴的磨削要求和精度要求•选择适当的砂轮和砂轮参数•检查磨床的砂轮和夹具是否安装正确2. 夹紧齿轮轴•将齿轮轴夹紧在磨床的工作台上•确保齿轮轴夹紧稳固，不会出现松动的情况3. 调整磨削参数•调整磨床的进给速度和切削速度•通过调整砂轮的位置和偏置，确定适当的磨削深度和砂轮与齿轮轴的接触位置4. 开始磨削•打开磨床的电源，启动磨床•沿着齿轮轴的轴向和径向进行磨削，实现所需的表面质量和精度要求五、总结通过铣削、车削和磨削等工艺步骤，齿轮轴可以得到满足要求的加工结果。

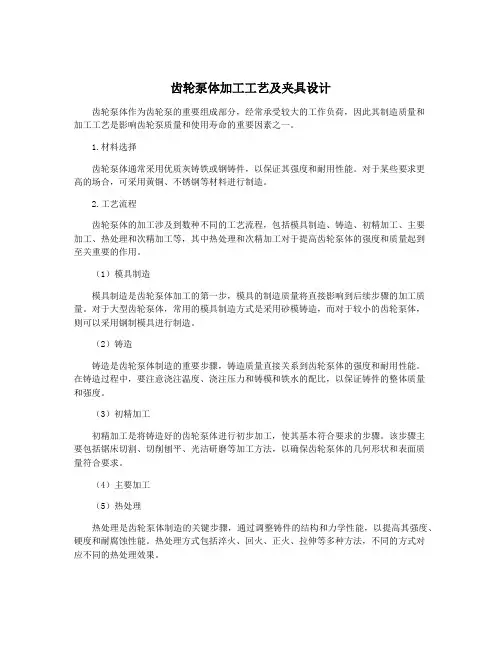

齿轮泵体加工工艺及夹具设计齿轮泵体作为齿轮泵的重要组成部分，经常承受较大的工作负荷，因此其制造质量和加工工艺是影响齿轮泵质量和使用寿命的重要因素之一。

1.材料选择齿轮泵体通常采用优质灰铸铁或钢铸件，以保证其强度和耐用性能。

对于某些要求更高的场合，可采用黄铜、不锈钢等材料进行制造。

2.工艺流程齿轮泵体的加工涉及到数种不同的工艺流程，包括模具制造、铸造、初精加工、主要加工、热处理和次精加工等，其中热处理和次精加工对于提高齿轮泵体的强度和质量起到至关重要的作用。

（1）模具制造模具制造是齿轮泵体加工的第一步，模具的制造质量将直接影响到后续步骤的加工质量。

对于大型齿轮泵体，常用的模具制造方式是采用砂模铸造，而对于较小的齿轮泵体，则可以采用钢制模具进行制造。

（2）铸造铸造是齿轮泵体制造的重要步骤，铸造质量直接关系到齿轮泵体的强度和耐用性能。

在铸造过程中，要注意浇注温度、浇注压力和铸模和铁水的配比，以保证铸件的整体质量和强度。

（3）初精加工初精加工是将铸造好的齿轮泵体进行初步加工，使其基本符合要求的步骤。

该步骤主要包括锯床切割、切削刨平、光洁研磨等加工方法，以确保齿轮泵体的几何形状和表面质量符合要求。

（4）主要加工（5）热处理热处理是齿轮泵体制造的关键步骤，通过调整铸件的结构和力学性能，以提高其强度、硬度和耐腐蚀性能。

热处理方式包括淬火、回火、正火、拉伸等多种方法，不同的方式对应不同的热处理效果。

夹具是加工过程中起到固定、定位和加工辅助作用的工具，齿轮泵体加工夹具的优劣将直接影响到齿轮泵体的加工精度和质量。

齿轮泵体加工夹具的设计需要充分考虑齿轮泵体的结构特点、加工工艺和工作条件。

1.定位要准确齿轮泵体加工夹具需要具有精准定位功能，以保证齿轮泵体加工时的几何精度和相对位置精度。

定位方式应该尽可能简单可靠，且不影响加工工件的表面质量和加工精度。

2.固定要牢固在齿轮泵体加工过程中，夹具要能够牢固地固定齿轮泵体，以免在加工过程中出现晃动和位移，从而影响到加工工件的精度和质量。

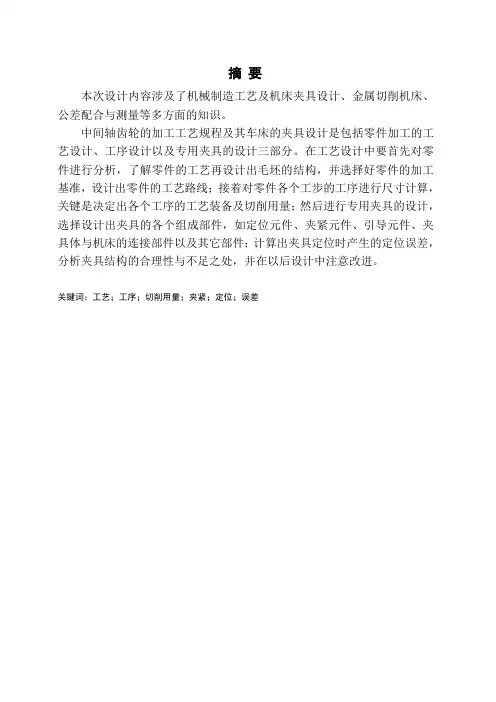

摘要本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。

中间轴齿轮的加工工艺规程及其车床的夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。

在工艺设计中要首先对零件进行分析，了解零件的工艺再设计出毛坯的结构，并选择好零件的加工基准，设计出零件的工艺路线；接着对零件各个工步的工序进行尺寸计算，关键是决定出各个工序的工艺装备及切削用量；然后进行专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件；计算出夹具定位时产生的定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。

关键词：工艺；工序；切削用量；夹紧；定位；误差AbstractThis design content has involved the machine manufacture craft and the engine bed jig design, the metal-cutting machine tool, the common difference coordination and the survey and so on the various knowledge.The reduction gear box body components technological process and its the processing hole jig design is includes the components processing the technological design, the working procedure design as well as the unit clamp design three parts. Must first carry on the analysis in the technological design to the components, understood the components the craft redesigns the semi finished materials the structure, and chooses the good components the processing datum, designs the components the craft route; After that is carrying on the size computation to a components each labor step of working procedure, the key is decides each working procedure the craft equipment and the cutting specifications; Then carries on the unit clamp the design, the choice designs the jig each composition part, like locates the part, clamps the part, guides the part, to clamp concrete and the engine bed connection part as well as other parts; Position error which calculates the jig locates when produces, analyzes the jig structure the rationality and the deficiency, and will design in later pays attention to the improvement.Keywords: The craft；the working procedure；the cutting specifications；clamp；the localization；the error目录1.设计任务 (4)2.零件图分析 (5)2.1、零件的功用 (5)2.2、零件功用分析 (5)3.确定毛坯 (6)3.1、确定毛坯制造方法 (6)3.2、确定总余量 (6)3.3、绘制毛坯图 (7)4.制定零件工艺规程 (8)4.1、选择表面加工方法 (8)4.2、选择定位基准 (12)4.3、拟定零件加工工艺路线 (12)4.4、选择各工序所用机床、夹具、刀具、量具和辅具 (13)4.5、填写工艺过程卡片 (16)4.6、机械加工工序设计 (17)4.7、机械加工工序设计（续） (21)5.夹具设计 (30)5.1、功能分析与夹具总体结构设计 (30)5.2、夹具设计计算 (30)5.3、夹具制造与操作说明 (32)6.小结 (33)参考文献 (34)致谢 (35)1、设计任务"中间轴齿轮"零件（图1）机械加工工艺规程及某一重要工序的夹具。

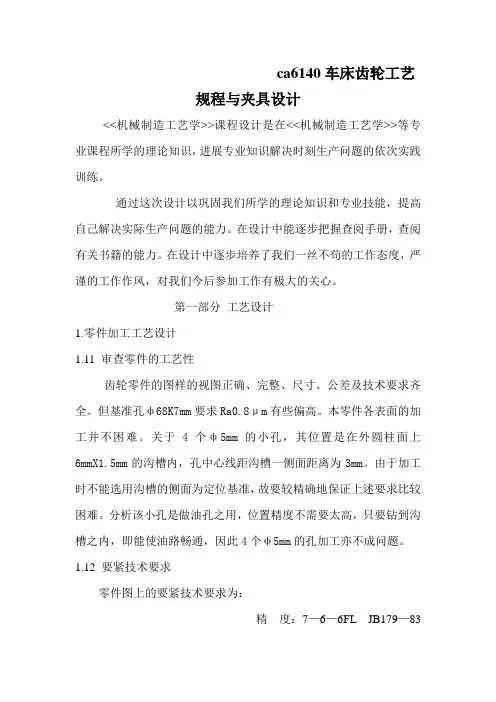

ca6140车床齿轮工艺规程与夹具设计<<机械制造工艺学>>课程设计是在<<机械制造工艺学>>等专业课程所学的理论知识，进展专业知识解决时刻生产问题的依次实践训练。

通过这次设计以巩固我们所学的理论知识和专业技能，提高自己解决实际生产问题的能力。

在设计中能逐步把握查阅手册，查阅有关书籍的能力。

在设计中逐步培养了我们一丝不苟的工作态度，严谨的工作作风，对我们今后参加工作有极大的关心。

第一部分工艺设计1.零件加工工艺设计1.11 审查零件的工艺性齿轮零件的图样的视图正确、完整、尺寸、公差及技术要求齐全。

但基准孔φ68K7mm要求Ra0.8μm有些偏高。

本零件各表面的加工并不困难。

关于4个φ5mm的小孔，其位置是在外圆柱面上6mmX1.5mm的沟槽内，孔中心线距沟槽一侧面距离为3mm。

由于加工时不能选用沟槽的侧面为定位基准，故要较精确地保证上述要求比较困难。

分析该小孔是做油孔之用，位置精度不需要太高，只要钻到沟槽之内，即能使油路畅通，因此4个φ5mm的孔加工亦不成问题。

1.12 要紧技术要求零件图上的要紧技术要求为：精度：7—6—6FL JB179—83热处理：齿部G52 4槽内侧G48 淬硬2mm1.13 加工表面的尺寸及要求Φ90mm外圆面：表面粗糙度Ra3.2μmΦ106.5mm外圆面：表面粗糙度Ra6.3μm齿圈外圆面：表面粗糙度Ra3.2μmΦ68K7mm内孔：表面粗糙度Ra0.8μmΦ94mm内孔：表面粗糙度Ra6.3μm端面：表面粗糙度Ra3.2μm及Ra6.3μm齿面：表面粗糙度Ra1.6μm 精度7—6—6FL槽：表面粗糙度Ra3.2μm和Ra6.3μmΦ5mm小孔：表面粗糙度Ra2.5μm1.14 零件的材料零件的材料为45钢1.2 选择毛坯的形状、尺寸、公差齿轮是最常用的传动件，要求具有一定的强度。

该零件的材料为45钢，轮廓尺寸不大，形状亦不复杂，又属成批生产，做毛坯可采纳模锻成型。

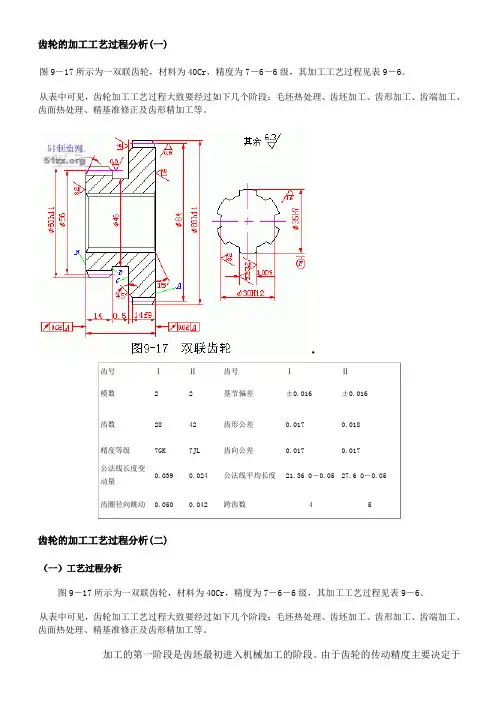

齿轮的加工工艺过程分析(一)齿轮的加工工艺过程分析(二)（一）工艺过程分析图9－17所示为一双联齿轮，材料为40Cr ，精度为7－6－6级，其加工工艺过程见表9－6。

从表中可见，齿轮加工工艺过程大致要经过如下几个阶段：毛坯热处理、齿坯加工、齿形加工、齿端加工、齿面热处理、精基准修正及齿形精加工等。

加工的第一阶段是齿坯最初进入机械加工的阶段。

由于齿轮的传动精度主要决定于图9－17所示为一双联齿轮，材料为40Cr ，精度为7－6－6级，其加工工艺过程见表9－6。

从表中可见，齿轮加工工艺过程大致要经过如下几个阶段：毛坯热处理、齿坯加工、齿形加工、齿端加工、齿面热处理、精基准修正及齿形精加工等。

·齿号 Ⅰ Ⅱ 齿号 Ⅰ Ⅱ 模数22基节偏差±0.016±0.016齿数 28 42 齿形公差 0.017 0.018 精度等级 7GK7JL齿向公差0.0170.017公法线长度变动量0.039 0.024 公法线平均长度 21.36 0－0.05 27.6 0－0.05齿圈径向跳动 0.050 0.042 跨齿数4 5齿形精度和齿距分布均匀性，而这与切齿时采用的定位基准（孔和端面）的精度有着直接的关系，所以，这个阶段主要是为下一阶段加工齿形准备精基准，使齿的内孔和端面的精度基本达到规定的技术要求。

在这个阶段中除了加工出基准外，对于齿形以外的次要表面的加工，也应尽量在这一阶段的后期加以完成。

第二阶段是齿形的加工。

对于不需要淬火的齿轮，一般来说这个阶段也就是齿轮的最后加工阶段，经过这个阶段就应当加工出完全符合图样要求的齿轮来。

对于需要淬硬的齿轮，必须在这个阶段中加工出能满足齿形的最后精加工所要求的齿形精度，所以这个阶段的加工是保证齿轮加工精度的关键阶段。

应予以特别注意。

加工的第三阶段是热处理阶段。

在这个阶段中主要对齿面的淬火处理，使齿面达到规定的硬度要求。

加工的最后阶段是齿形的精加工阶段。

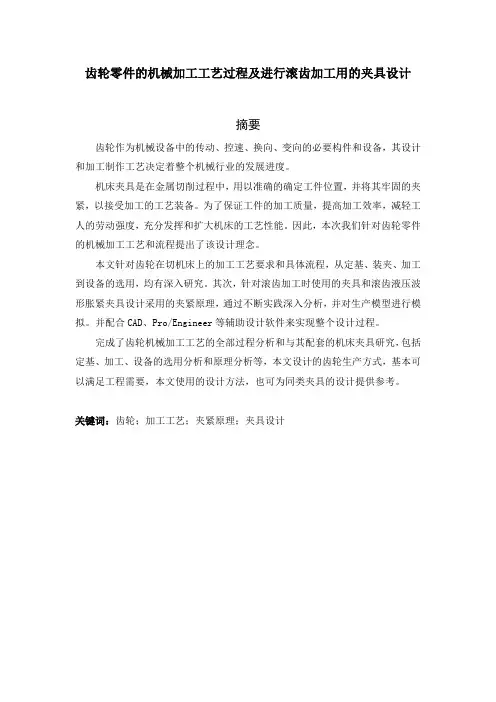

齿轮零件的机械加工工艺过程及进行滚齿加工用的夹具设计摘要齿轮作为机械设备中的传动、控速、换向、变向的必要构件和设备，其设计和加工制作工艺决定着整个机械行业的发展进度。

机床夹具是在金属切削过程中，用以准确的确定工件位置，并将其牢固的夹紧，以接受加工的工艺装备。

为了保证工件的加工质量，提高加工效率，减轻工人的劳动强度，充分发挥和扩大机床的工艺性能。

因此，本次我们针对齿轮零件的机械加工工艺和流程提出了该设计理念。

本文针对齿轮在切机床上的加工工艺要求和具体流程，从定基、装夹、加工到设备的选用，均有深入研究。

其次，针对滚齿加工时使用的夹具和滚齿液压波形胀紧夹具设计采用的夹紧原理，通过不断实践深入分析，并对生产模型进行模拟。

并配合CAD、Pro/Engineer等辅助设计软件来实现整个设计过程。

完成了齿轮机械加工工艺的全部过程分析和与其配套的机床夹具研究，包括定基、加工、设备的选用分析和原理分析等，本文设计的齿轮生产方式，基本可以满足工程需要，本文使用的设计方法，也可为同类夹具的设计提供参考。

关键词：齿轮；加工工艺；夹紧原理；夹具设计目录1 绪论 (3)1.1本课题研究的背景和意义 (3)1.2国内外相关研究情况 (4)1.3本课题研究的相关情况 (5)1.4本课题的研究方法 (5)2 齿轮零件的机械加工工艺 (6)2.1定位基准的选择 (6)2.1.1粗基准的选择原则 (6)2.1.2精基准的选额原则 (7)2.1.3辅助基准的应用 (9)2.2装夹方法 (9)2.2.1压板、螺丝、V 型架、垫块组合 (9)2.2.2 采用502胶水粘合 (10)2.2.3 磁性吸盘吸附 (10)2.3加工工艺问题 (15)2.3.1基准修正 (15)2.3.2齿轮加工方案 (15)2.3.3热处理的安排 (17)2.3.4制定工艺路线 (18)2.3.5选择加工设备及刀具 (19)2.3.6加工工序设计 (23)3 滚齿加工用的夹具设计 (26)3.1夹紧原理简介 (26)3.2夹具设计 (26)4 滚齿液压波形胀紧夹具设计 (30)4.1夹紧原理简介 (30)4.2夹具设计 (30)1 绪论1.1本课题研究的背景和意义机械工程是以有关的自然科学和技术科学为理论基础，结合在生产实践中积累的技术经验，研究和解决在开发设计、制造、安装、运用和修理各种机械中的理论和实际问题的一门应用学科。

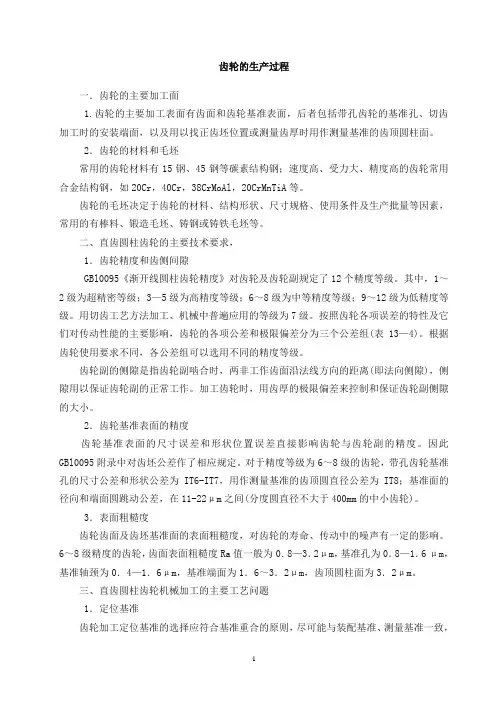

齿轮的生产过程一．齿轮的主要加工面1.齿轮的主要加工表面有齿面和齿轮基准表面，后者包括带孔齿轮的基准孔、切齿加工时的安装端面，以及用以找正齿坯位置或测量齿厚时用作测量基准的齿顶圆柱面。

2．齿轮的材料和毛坯常用的齿轮材料有15钢、45钢等碳素结构钢；速度高、受力大、精度高的齿轮常用合金结构钢，如20Cr，40Cr，38CrMoAl，20CrMnTiA等。

齿轮的毛坯决定于齿轮的材料、结构形状、尺寸规格、使用条件及生产批量等因素，常用的有棒料、锻造毛坯、铸钢或铸铁毛坯等。

二、直齿圆柱齿轮的主要技术要求，1．齿轮精度和齿侧间隙GBl0095《渐开线圆柱齿轮精度》对齿轮及齿轮副规定了12个精度等级。

其中，1～2级为超精密等级；3—5级为高精度等级；6～8级为中等精度等级；9～12级为低精度等级。

用切齿工艺方法加工、机械中普遍应用的等级为7级。

按照齿轮各项误差的特性及它们对传动性能的主要影响，齿轮的各项公差和极限偏差分为三个公差组(表13—4)。

根据齿轮使用要求不同，各公差组可以选用不同的精度等级。

齿轮副的侧隙是指齿轮副啮合时，两非工作齿面沿法线方向的距离(即法向侧隙)，侧隙用以保证齿轮副的正常工作。

加工齿轮时，用齿厚的极限偏差来控制和保证齿轮副侧隙的大小。

2．齿轮基准表面的精度齿轮基准表面的尺寸误差和形状位置误差直接影响齿轮与齿轮副的精度。

因此GBl0095附录中对齿坯公差作了相应规定。

对于精度等级为6～8级的齿轮，带孔齿轮基准孔的尺寸公差和形状公差为IT6-IT7，用作测量基准的齿顶圆直径公差为IT8；基准面的径向和端面圆跳动公差，在11-22μm之间(分度圆直径不大于400mm的中小齿轮)。

3．表面粗糙度齿轮齿面及齿坯基准面的表面粗糙度，对齿轮的寿命、传动中的噪声有一定的影响。

6～8级精度的齿轮，齿面表面粗糙度Ra值一般为0．8—3．2μm，基准孔为0．8—1．6 μm，基准轴颈为0．4—1．6μm，基准端面为1．6～3．2μm，齿顶圆柱面为3．2μm。

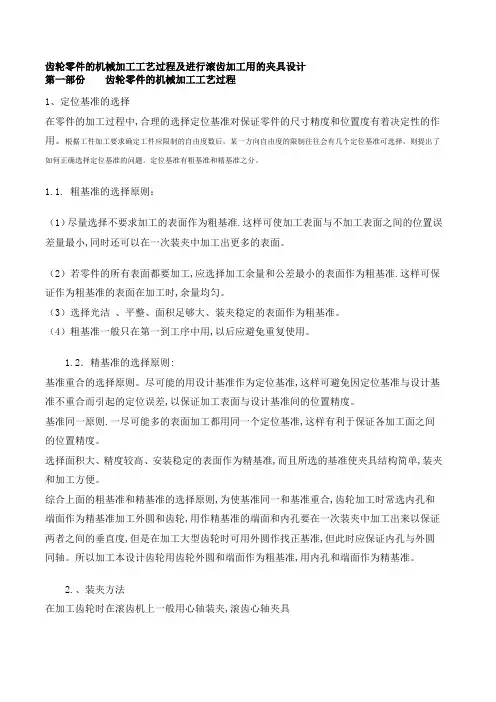

齿轮零件的机械加工工艺过程及进行滚齿加工用的夹具设计第一部份齿轮零件的机械加工工艺过程1、定位基准的选择在零件的加工过程中,合理的选择定位基准对保证零件的尺寸精度和位置度有着决定性的作用。

根据工件加工要求确定工件应限制的自由度数后，某一方向自由度的限制往往会有几个定位基准可选择，则提出了如何正确选择定位基准的问题。

定位基准有粗基准和精基准之分。

1.1. 粗基准的选择原则：（1）尽量选择不要求加工的表面作为粗基准.这样可使加工表面与不加工表面之间的位置误差量最小,同时还可以在一次装夹中加工出更多的表面。

（2）若零件的所有表面都要加工,应选择加工余量和公差最小的表面作为粗基准.这样可保证作为粗基准的表面在加工时,余量均匀。

（3）选择光洁、平整、面积足够大、装夹稳定的表面作为粗基准。

（4）粗基准一般只在第一到工序中用,以后应避免重复使用。

1.2．精基准的选择原则:基准重合的选择原则。

尽可能的用设计基准作为定位基准,这样可避免因定位基准与设计基准不重合而引起的定位误差,以保证加工表面与设计基准间的位置精度。

基准同一原则.一尽可能多的表面加工都用同一个定位基准,这样有利于保证各加工面之间的位置精度。

选择面积大、精度较高、安装稳定的表面作为精基准,而且所选的基准使夹具结构简单,装夹和加工方便。

综合上面的粗基准和精基准的选择原则,为使基准同一和基准重合,齿轮加工时常选内孔和端面作为精基准加工外圆和齿轮,用作精基准的端面和内孔要在一次装夹中加工出来以保证两者之间的垂直度,但是在加工大型齿轮时可用外圆作找正基准,但此时应保证内孔与外圆同轴。

所以加工本设计齿轮用齿轮外圆和端面作为粗基准,用内孔和端面作为精基准。

2.、装夹方法在加工齿轮时在滚齿机上一般用心轴装夹,滚齿心轴夹具3.、加工工艺问题(1)、基准修正齿形表面淬火后,内孔会受到影响而变形:一般的孔直径会缩小0.01-0.05mm,因此淬火后应安排精基准修正工序.修正的方法有推孔和磨孔,也可以用镗孔。

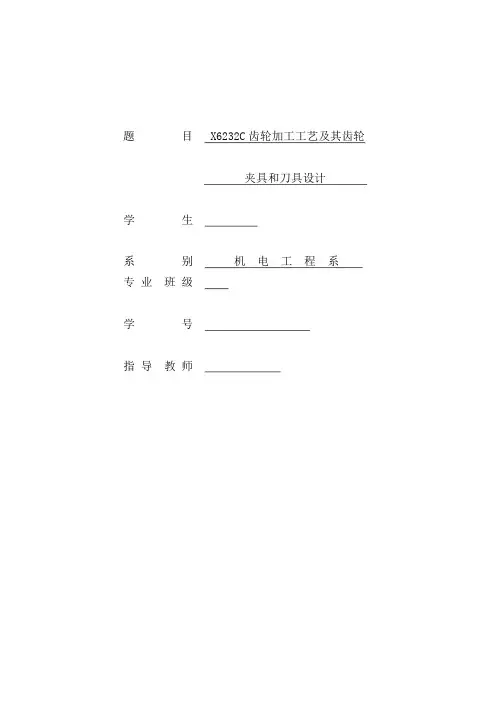

题 目 X6232C 齿轮加工工艺及其齿轮夹具和刀具设计学 生系 别 机 电 工 程 系专 业 班 级学 号指 导 教 师摘 要此篇论文主要内容是对 X6232C 机床齿轮的加工工艺路线进行的研究、设计，其中 包括了各道工序的加工方法，机床、刀具、夹具、辅具的选择，基准面的选取，定位和 夹紧方案的拟定；以及对插齿工序中所使用的专用夹具和刀具进行了研究设计。

此次设 计的主要内容在于如何使加工工序简单化、 降低加工难度， 从而达到提高产品加工效率， 加快产品上市时间的目的。

关键词工序，插齿，齿轮，夹具，刀具周利东：ABSTRACTThis thesis is the main content of machine tool X6232C main gear machining line for the research, design, Including the Road processes processing methods, machine tools, cutlery, fixtures, a Catholic instrument choice, datum selection, positioning and clamp programming; And the research design for the fixture and Cutters of gear shaping, The main content of the study is how to simplify the processes, reduce processing difficulty, and thus achieve greater processing efficiency, speed up product listed time.Keywords： The process, gear shaping，gear，Fixture，Cutters目 录摘 要 (I)ABSTRACT (II)第一章 X6232C 齿轮的加工工艺 (2)1.1 X6232C 齿轮的工艺分析 (2)1.2 X6232C 齿轮的工艺要求 (2)1.3 确定毛坯的制造形式 (2)1.4 确定定位基准 (3)1.4.1 粗基准的选择 (3)1.4.2 精基准选择的原则 (3)1.5 确定各表面加工方案 (4)1.5.1 在选择各表面及孔的加工方法时，要综合考虑以下因素 (4)1.5.2 零件表面加工方法的选择 (5)1.6 工艺路线的拟订 (5)1.6.1 工序的合理组合 (5)1.6.2 加工阶段的划分 (6)1.6.3 工艺路线 (7)1.7 确定 X6232C 齿轮的偏差，机械加工余量及毛坯尺寸，设计毛坯图 (8)1.7.1 毛坯形状、尺寸确定的要求 (8)1.7.2 确定机械加工余量 (8)1.7.3 确定毛坯尺寸 (9)1.7.4 设计毛坯图 (9)1.8 工序设计 (11)1.8.1 选择加工设备 (11)1.8.2 确定工序尺寸 (12)1.9 确定切削用量及基本时间（机动时间） (13)1.9.1 工序Ⅰ(车端面、外圆)切削用量及基本时间的确定 (13)1.9.2 工序Ⅱ (车端面、外圆)切削用量及基本时间的确定 (15)1.9.3 工序Ⅲ (车端面、外圆)切削用量及基本时间的确定 (16)1.9.4 工序Ⅳ (车端面、外圆及倒角)切削用量及基本时间的确定 (17)1.9.5 工序Ⅴ (钻孔、扩孔及倒角)切削用量及基本时间的确定 (18)1.9.6 工序Ⅵ (钻孔)切削用量及基本时间的确定 (19)1.9.7 工序Ⅶ (插齿)切削用量及基本时间的确定 (19)1.9.8 工序Ⅷ (插键槽)切削用量及基本时间的确定 (20)1.9.9 工序Ⅹ (攻螺纹)切削用量及基本时间的确定 (20)第二章 夹具设计 (22)2.1 研究原始资料 (22)2.2 夹具设计 (22)2.2.1 定位基准的选择 (22)2.2.2 切削力及夹紧力计算 (22)2.2.3 定位误差分析 (23)2.2.4 夹具设计及操作的简要说明 (24)第三章 刀具设计 (25)3.1 刀具材料的选择 (25)周利东：3.2 刀具设计 (25)3.2.1 刀具结构设计的普遍原则 (25)3.2.2 零件主要参数的确定 (26)3.2.3 共轭齿轮主要参数的确定 (26)3.2.4 刀具的设计和主要参数计算 (27)总 结 (32)参 考 文 献 (34)致 谢.........................................................................................................................错误！未定义书签。

齿轮的生产过程一.齿轮的主要加工面1、齿轮的主要加工表面有齿面与齿轮基准表面,后者包括带孔齿轮的基准孔、切齿加工时的安装端面,以及用以找正齿坯位置或测量齿厚时用作测量基准的齿顶圆柱面。

2.齿轮的材料与毛坯常用的齿轮材料有15钢、45钢等碳素结构钢;速度高、受力大、精度高的齿轮常用合金结构钢,如20Cr,40Cr,38CrMoAl,20CrMnTiA等。

齿轮的毛坯决定于齿轮的材料、结构形状、尺寸规格、使用条件及生产批量等因素,常用的有棒料、锻造毛坯、铸钢或铸铁毛坯等。

二、直齿圆柱齿轮的主要技术要求,1.齿轮精度与齿侧间隙GBl0095《渐开线圆柱齿轮精度》对齿轮及齿轮副规定了12个精度等级。

其中,1～2级为超精密等级;3—5级为高精度等级;6～8级为中等精度等级;9～12级为低精度等级。

用切齿工艺方法加工、机械中普遍应用的等级为7级。

按照齿轮各项误差的特性及它们对传动性能的主要影响,齿轮的各项公差与极限偏差分为三个公差组(表13—4)。

根据齿轮使用要求不同,各公差组可以选用不同的精度等级。

齿轮副的侧隙就是指齿轮副啮合时,两非工作齿面沿法线方向的距离(即法向侧隙),侧隙用以保证齿轮副的正常工作。

加工齿轮时,用齿厚的极限偏差来控制与保证齿轮副侧隙的大小。

2.齿轮基准表面的精度齿轮基准表面的尺寸误差与形状位置误差直接影响齿轮与齿轮副的精度。

因此GBl0095附录中对齿坯公差作了相应规定。

对于精度等级为6～8级的齿轮,带孔齿轮基准孔的尺寸公差与形状公差为IT6-IT7,用作测量基准的齿顶圆直径公差为IT8;基准面的径向与端面圆跳动公差,在11-22μm之间(分度圆直径不大于400mm的中小齿轮)。

3.表面粗糙度齿轮齿面及齿坯基准面的表面粗糙度,对齿轮的寿命、传动中的噪声有一定的影响。

6～8级精度的齿轮,齿面表面粗糙度Ra值一般为0.8—3.2μm,基准孔为0.8—1.6 μm,基准轴颈为0.4—1.6μm,基准端面为1.6～3.2μm,齿顶圆柱面为3.2μm。

齿轮加工工艺流程
《齿轮加工工艺流程》
齿轮是机械传动中常见的零部件，它由齿轮轮齿和齿间隙组成，能够传递力和运动。

齿轮加工工艺流程是指对齿轮进行机械加工的整个过程，通常包括车削、滚齿、磨齿等环节。

首先是齿轮车削。

车削是利用车床上的刀具对工件进行切削加工，通过旋转和进给运动来削除工件上的材料，形成所需的外形和尺寸。

在齿轮加工中，车削通常用于加工齿轮的外圆和齿部分。

接下来是齿轮滚齿。

滚齿是一种通过滚轮对齿轮进行成型加工的方法，其优点是成本低、效率高、精度高。

在滚齿时，滚子的齿型与待加工齿轮的齿型相吻合，通过旋转和滚动运动来逐个成型齿轮的每一个齿。

最后是齿轮磨齿。

磨削是一种以磨削轮对工件进行磨削加工的方法，能够获得高精度的表面和尺寸。

在齿轮加工中，磨齿常用于对齿轮进行整体磨削、修形和磨齿。

在齿轮加工工艺流程中，每个环节都至关重要，影响着最终齿轮的质量和性能。

随着技术的不断进步，齿轮加工工艺也在不断改进和完善，以满足不同领域对齿轮的需求。

第一章绪论对于我们即将毕业的毕业生来说毕业实践是极其重要的，它对以后我们走上工作岗位非常有帮助。

对于我们机械工程系的学生来说，在以后的工作学习过程中做关于夹具的设计工作是很正常的，在此，我对锥齿轮轴零件的工艺过程及夹具进行课程设计。

在此次设计的过程中，需要广泛的搜集多种资料和标准，另一个灰常重要的设计为专用的夹具的设计。

夹具是工厂车间里使用比较普遍的一种设备,其可分为检验夹具，装配夹具，焊接夹具，和机床夹具等种类。

1.1机床夹具在机械加工中的作用产品在加工前，要先对工件进行正确的装夹。

工件的装夹方法：1、使用夹具装夹工件；2、把工件装夹装在机床的花盘或者工作台的上面。

采用第二种方法装夹工件时，先在工件表面上划线(按图样的要求)，定出加工表面的加工位置和加工尺寸。

此种方法不要求使用专用装备，但效率较低，一般用于小批量生产。

通常都是使用夹具在的大批量生产过程中。

使用夹具装夹工件有以下优点：1、工件的加工的精度能得到较高的保证。

2、劳动生产率可以得到提高：夹具中装夹后的工件的刚性得到提高，所以可以使劳动生产率得到提高，切削用量得到加大。

3、能扩大机床的使用范围1.2机床夹具的分类机床夹具的种类比较多，有以下几种通常被采用的分类方法可以对机床的夹具进行分类。

1 通用夹具通用夹具是指已经进行过标准化的，能够加工特定范围内的不同的种类工件的夹具。

2专用夹具专用夹具是指专门为了特定的工件的某道指定的工序而进行设计制造出的夹具。

通常在批量生产过程中使用专用夹具。

3可调夹具可调夹具是指夹具的某些元件可以更换或者可以调整，从而可以适应多种工件加工的夹具。

对其可以分作成组夹具和通用可调夹具两类。

4组合夹具组合夹具是指采用标准化的组合而成夹具部件和元件。

5拼装夹具拼装夹具是指专门运用的系列化和标准化的拼装夹具组合而成的夹具。

它的夹紧部件和基础板中通常装备着小型液压缸。

1.3机床夹具的组成机床夹具的主要组成部分：1定位装置作用是使工件在夹具中间占据正确的位置的设置被称作定位装置。

齿轮零件的加工工艺毕业设计一、齿轮零件的加工工艺概述齿轮作为机械传动系统中的重要部件，具有传递动力和转矩的作用。

其加工精度和表面质量对机械性能和使用寿命有着决定性影响。

因此，齿轮零件的加工工艺是机械制造中的重要环节之一。

本文将以圆柱齿轮为例，介绍其加工流程、设备选型、刀具选择、加工参数等方面的内容。

二、齿轮零件的加工流程1. 材料准备：选择合适的材料，根据设计要求进行锻造或铸造成型，并进行热处理。

2. 初步车削：将锻造或铸造后的齿轮毛坯进行初步车削，使其尺寸达到设计要求，并进行粗磨。

3. 精密车削：在精密车床上进行精密车削，使齿轮毛坯达到高精度要求。

这一步需要使用高精度刀具和设备，并严格控制切削参数，以确保加工质量。

4. 齿形加工：采用滚切削法或成型法进行齿形加工。

其中，滚切削法可以保证齿形精度和表面质量，成型法则适用于小批量生产。

5. 精密磨削：在磨床上进行精密磨削，使齿轮表面达到高精度和高光洁度要求。

这一步需要使用高精度的磨削设备和刀具，并严格控制加工参数。

6. 检验：对加工后的齿轮进行检测，包括尺寸、齿形、表面质量等方面。

如果不合格，则需要重新加工或修正。

7. 表面处理：根据使用要求进行表面处理，如镀铬、喷涂等。

8. 组装：将齿轮与其他部件组装在一起，完成机械传动系统的组装。

三、设备选型1. 车床：需要选择高精度的数控车床或普通车床，并配置相应的夹具和刀具。

2. 磨床：需要选择高精度的数控磨床或普通磨床，并配置相应的砂轮和夹具。

3. 滚齿机：如果采用滚切削法进行齿形加工，则需要选择相应的滚齿机，并配置相应的滚刀。

四、刀具选择1. 车削刀具：需要选择高精度的车削刀具，如硬质合金刀具、陶瓷刀具等，并根据加工材料和加工要求进行选择。

2. 磨削砂轮：需要选择高精度的磨削砂轮，如CBN砂轮、金刚石砂轮等，并根据加工材料和加工要求进行选择。

3. 滚切削滚刀：需要选择合适的滚切削滚刀，并根据齿形参数和加工要求进行选择。

20**届毕业设计（论文）中间轴齿轮的加工工艺及及车床夹具设计系、部：学生姓名：指导教师：职称：专业：班级：学号：20**年5月20** 届毕业设计（论文）课题任务书系：机械工程系专业：机械制造与自动化摘要本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。

中间轴齿轮的加工工艺规程及其车床的夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。

在工艺设计中要首先对零件进行分析，了解零件的工艺再设计出毛坯的结构，并选择好零件的加工基准，设计出零件的工艺路线；接着对零件各个工步的工序进行尺寸计算，关键是决定出各个工序的工艺装备及切削用量；然后进行专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件；计算出夹具定位时产生的定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。

关键词：工艺；工序；切削用量；夹紧；定位；误差AbstractThis design content has involved the machine manufacture craft and the engine bed jig design, the metal-cutting machine tool, the common difference coordination and the survey and so on the various knowledge.The reduction gear box body components technological process and its the processing hole jig design is includes the components processing the technological design, the working procedure design as well as the unit clamp design three parts. Must first carry on the analysis in the technological design to the components, understood the components the craft redesigns the semi finished materials the structure, and chooses the good components the processing datum, designs the components the craft route; After that is carrying on the size computation to a components each labor step of working procedure, the key is decides each working procedure the craft equipment and the cutting specifications; Then carries on the unit clamp the design, the choice designs the jig each composition part, like locates the part, clamps the part, guides the part, to clamp concrete and the engine bed connection part as well as other parts; Position error which calculates the jig locates when produces, analyzes the jig structure the rationality and the deficiency, and will design in later pays attention to the improvement.Keywords: The craft；the working procedure；the cutting specifications；clamp；the localization；the error目录1.设计任务 (4)2.零件图分析 (5)2.1、零件的功用 (5)2.2、零件功用分析 (5)3.确定毛坯 (6)3.1、确定毛坯制造方法 (6)3.2、确定总余量 (6)3.3、绘制毛坯图 (7)4.制定零件工艺规程 (8)4.1、选择表面加工方法 (8)4.2、选择定位基准 (12)4.3、拟定零件加工工艺路线 (12)4.4、选择各工序所用机床、夹具、刀具、量具和辅具 (13)4.5、填写工艺过程卡片 (16)4.6、机械加工工序设计 (17)4.7、机械加工工序设计（续） (21)5.夹具设计 (30)5.1、功能分析与夹具总体结构设计 (30)5.2、夹具设计计算 (30)5.3、夹具制造与操作说明 (32)6.小结 (33)参考文献 (34)致谢 (35)1、设计任务设计"中间轴齿轮"零件（图1）机械加工工艺规程及某一重要工序的夹具。
