齿轮加工工艺卡

机械加工工序卡--模板----419dfce8-7160-11ec-90c9-7cb59b590d7d机械加工工序卡片产品名称：锥齿轮10工序号10工序名称粗车每毛坯可制件数1设备编号1.材料品牌毛坯种类锻件设备名称车床夹具编号每台机器的件数1同时加工的件数16010设备型号CA6140夹具名称三爪卡盘工序工时(分)准终单件工作步骤12工粗车小端端面打孔主轴转速r/min500切削速度m/min15.7进给速度mm/R0 4切削深度mm5.4Step工时移动辅助车刀、游标卡尺设计编号（日期）标记更改文件编号签名日期标记编号更改文件编号签名日期校对（日期）审核（日期）标准化（日期）会签（日期）加工工艺卡产品型号产品名称零件图号零件名称10页第2页材料等级工序名称粗车每毛坯可制件数1设备编号毛坯锻造设备名称车床夹具编号每台件数1同时加工件数16010设备型号ca6140夹具名称操作工时（分钟）准最终件工步号12粗轧机大端面钻孔主轴转速r/min500切割速度M/min 7进给量mm/r0.4切割深度mm3 1工步工时机动辅助游标卡尺车刀设计（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期审核人（日期）审核（日期）标准化（日期）会签（日期）机械加工工序卡片产品型号产品名称零件名称工序号30工序名称粗车第页，共10页材料牌号毛坯锻造设备名称车床夹具编号每毛坯可制件数1设备编号每台机器的件数1同时加工的件数16010设备型号CA6140夹具名称工序工时(分)准终单件粗车削圆柱锥面主轴转速r/min800切割速度M/min 14进给量mm/r0.3切割深度MM1 2工步工时机动辅助设计编号（日期）标记更改文件编号签名日期标记编号更改文件编号签名日期校对（日期）审核（日期）标准化（日期）会签（日期）加工工艺卡产品型号产品名称锥齿轮车间零件图号零件名称工序号40工序名称精车每毛坯可制件数1设备编号每台件数1同时加工件数共10页第4页材料等级坯种类锻件设备名称6010夹具名称切削液操作工时（分钟）准最终件工精车外圆锥面主轴转速r/min800切削速度m/min30.14进给速度mm/R0 1切削深度mm0.1Step工时移动辅助设计（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期审核人（日期）审核（日期）标准化（日期）会签（日期）机械加工工序卡片产品型号产品名称小伞型齿轮车间零件图编号零件名称操作编号50操作名称第5页，共10页材料牌号每件毛坯的工件数量1台设备数量1每套工件数量1同时加工的工件数量1夹具名称切削液毛坯种类锻件设备名称6010工序工时(分)准终单件工作步骤123主轴转速r/min1220800800切割速度M/min38 3120.125.6进给量mm/r0.140.4切割深度mm0玖佰壹拾点五进给次数221Step工时移动辅助粗车ø8外圆粗车ø6外圆粗车ø7.5外圆设计编号（日期）标记更改文件编号签名日期标记编号更改文件编号签名日期校对（日期）审核（日期）标准化（日期）会签（日期）加工工艺卡产品型号产品名称锥齿轮车间零件图号零件名称工序号60工序名称车每毛坯可制件数每台件数共10页第6页材料等级毛坯种类锻件设备名称6010设备型号设备编号同时加工件数夹具名称切削液工序工时(分)准终单件工作步骤12工车退刀槽倒角主轴转速r/min800800切削速度m/min25.620.1进给速度mm/R切削深度mm0.5喂食次数11工步工时机动辅助设计编号（日期）标记更改文件编号签名日期标记编号更改文件编号签名日期校对（日期）审核（日期）标准化（日期）会签（日期）加工工艺卡产品型号产品名称锥齿轮车间零件图号零件名称工序号70工序名称铣每毛坯可制件数1设备编号每台件数1同时加工件数1夹具名称切削液共10页第7页材料等级毛坯种类锻件设备名称6010zbt8216操作工时（分钟）准最终件主轴转速r/min切割速度M/min26九十四进给量mm/r切割深度MM1 7工步工时机动辅助设计编号（日期）标记更改文件编号签名日期标记编号更改文件编号签名日期校对（日期）审核（日期）标准化（日期）会签（日期）加工工艺卡产品型号产品名称零件图号零件名称工艺号80工艺名称每件坯料铣削工件数每套设备工件数1同时加工工件数1夹具名称切削液第8页，共10页材料牌号空白类型锻件设备名称6010铣床夹具编号zbt8216工序工时(分)准终单件主轴转速r/min切削速度m/min进给速度mm/R切削深度mmStep工时移动辅助设计（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期审核人（日期）审核（日期）标准化（日期）会签（日期）机械加工工序卡片产品型号产品名称小伞型齿轮车间零件图号零件名称操作编号90操作名称第9页，共10页材料牌号每个毛坯的工件数量毛坯种类锻件设备名称6010夹具编号夹具名称操作工时（分钟）准最终件主轴转速r/min切割速度M/min进给量mm/r切割深度mm0 1工步工时机动辅助精磨ø8外圆和伞齿轮后平面设计（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期审核人（日期）审核（日期）标准化（日期）会签（日期）机械加工工序卡片产品型号产品名称零件图号零件名称工序号100工序名称共10页第10页材料牌号空白类型每毛坯可制件数1每套的件数16010操作工时（分钟）准最终件主轴转速r/min切割速度M/min进给量mm/r切割深度mm0 1工步工时机动辅助精磨ø6.5外圆及其端面设计（日期）审核人（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签期间标记数更改文件编号。

机电职业技术学院齿轮泵体加工工艺过程及工序卡片编制审核批准共2页第2页机电职业技术学院机械加工工序卡片产品型号零件图号产品名称零件名称齿轮泵体共页第页车间工序号工序名称材料牌号机加铸HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件Φ130mm*130mm 1 1设备名称设备型号设备编号同时加工件数1夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时(分)准终单件工步号工步容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助01 铸造设计〔日期〕校对〔日期〕审核〔日期〕标准化〔日期〕会签〔日期〕徐志浩标记处数更改文件号签字日期标记处数更改文件号签字日期机电职业技术学院机械加工工序卡片产品型号零件图号产品名称零件名称齿轮泵体共页第页车间工序号工序名称材料牌号机加热处理HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件Φ130mm*130mm 1 1设备名称设备型号设备编号同时加工件数车间工序号工序名称材料牌号机加铣HT200 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件Φ130mm*130mm 1 1设备名称设备型号设备编号同时加工件数铣床X5012 1夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时(分)准终单件工步号工步容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助01 铣前端面至总长为130±0.05mm端铣刀500 4 2.2 3 2 3.6min02 粗铣上盖结合面面铣刀500 4 2.2 3 2 3.6min设计〔日期〕校对〔日期〕审核〔日期〕标准化〔日期〕会签〔日期〕徐志浩标记处数更改文件号签字日期标记处数更改文件号签字日期机电职业技术学院机械加工工序卡片产品型号零件图号产品名称零件名称齿轮泵体共页第页车间工序号工序名称材料牌号机加钻HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件Φ130mm*130mm 1 1设备名称设备型号设备编号同时加工件数钻床立式钻床Z515 1夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时(分)准终单件工步号工步容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助01 钻上盖结合面上的4个∅9的孔钻头直径9 500 4 2 20 1 2min设计〔日期〕校对〔日期〕审核〔日期〕标准化〔日期〕会签〔日期〕徐志浩标记处数更改文件号签字日期标记处数更改文件号签字日期机电职业技术学院机械加工工序卡片产品型号零件图号产品名称零件名称齿轮泵体共页第页车间工序号工序名称材料牌号机加镗HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件Φ130mm*130mm 1 1设备名称设备型号设备编号同时加工件数钻床立式钻床Z515 1夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时(分)准终单件工步号工步容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助01 钻上盖结合面上的4个螺纹底孔钻头直径14 500 46.8 2 6 1 5min设计〔日期〕校对〔日期〕审核〔日期〕标准化〔日期〕会签〔日期〕徐志浩标记处数更改文件号签字日期标记处数更改文件号签字日期机电职业技术学院机械加工工序卡片产品型号零件图号产品名称零件名称齿轮泵体共页第页车间工序号工序名称材料牌号机加攻HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件Φ130mm*130mm 1 1设备名称设备型号设备编号同时加工件数钻床立式钻床Z515 1夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时(分)准终单件工步号工步容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助01 攻上盖结合面上4个螺纹细柄机用丝锥设计〔日期〕校对〔日期〕审核〔日期〕标准化〔日期〕会签〔日期〕徐志浩标记处数更改文件号签字日期标记处数更改文件号签字日期机电职业技术学院机械加工工序卡片产品型号零件图号产品名称零件名称齿轮泵体共页第页车间工序号工序名称材料牌号机加铣HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件Φ130mm*130mm 1 1设备名称设备型号设备编号同时加工件数加工中心TH6380加工中心1夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时(分)准终单件工步号工步容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助01 铣右端面至图样要求面铣刀500 4 2.2 67 1 3min设计〔日期〕校对〔日期〕审核〔日期〕标准化〔日期〕会签〔日期〕徐志浩标记处数更改文件号签字日期标记处数更改文件号签字日期机电职业技术学院机械加工工序卡片产品型号零件图号产品名称零件名称齿轮泵体共页第页车间工序号工序名称材料牌号机加车HT200产品名称零件名称齿轮泵体共页第页车间工序号工序名称材料牌号机加车HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件Φ130mm*130mm 1 1设备名称设备型号设备编号同时加工件数车床CA6140车床 1夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时(分)准终单件工步号工步容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助01 掉头，车腔∅50，深18±0.05mm 高速圆柱铣刀500 4 2.2 18.2 1 3min设计〔日期〕校对〔日期〕审核〔日期〕标准化〔日期〕会签〔日期〕徐志浩标记处数更改文件号签字日期标记处数更改文件号签字日期机电职业技术学院机械加工工序卡片产品型号零件图号产品名称零件名称齿轮泵体共页第页车间工序号工序名称材料牌号机加钻HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件Φ130mm*130mm 1 1设备名称设备型号设备编号同时加工件数1夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时(分)准终单件工步号工步容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助01 钻∅35的孔，至图样要求键槽铣刀500 4 2.2 13 1 3min设计〔日期〕校对〔日期〕审核〔日期〕标准化〔日期〕会签〔日期〕徐志浩标记处数更改文件号签字日期标记处数更改文件号签字日期机电职业技术学院机械加工工序卡片产品型号零件图号产品名称零件名称齿轮泵体共页第页车间工序号工序名称材料牌号机加攻HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件Φ130mm*130mm 1 1设备名称设备型号设备编号同时加工件数1夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时(分)准终单件工步号工步容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助01 攻∅35孔的螺纹至加工要求螺纹刀500 15 10 15 1 1min设计〔日期〕校对〔日期〕审核〔日期〕标准化〔日期〕会签〔日期〕徐志浩标记处数更改文件号签字日期标记处数更改文件号签字日期机电职业技术学院机械加工工序卡片产品型号零件图号产品名称零件名称齿轮泵体共页第页车间工序号工序名称材料牌号机加钳HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件Φ130mm*130mm 1 1设备名称设备型号设备编号同时加工件数1夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时(分)准终单件工步号工步容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助01 去毛刺，倒角锉刀、刮刀设计〔日期〕校对〔日期〕审核〔日期〕标准化〔日期〕会签〔日期〕徐志浩标记处数更改文件号签字日期标记处数更改文件号签字日期机电职业技术学院机械加工工序卡片产品型号零件图号产品名称零件名称齿轮泵体共页第页车间工序号工序名称材料牌号机加HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件Φ130mm*130mm 1 1设备名称设备型号设备编号同时加工件数1夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时(分)。

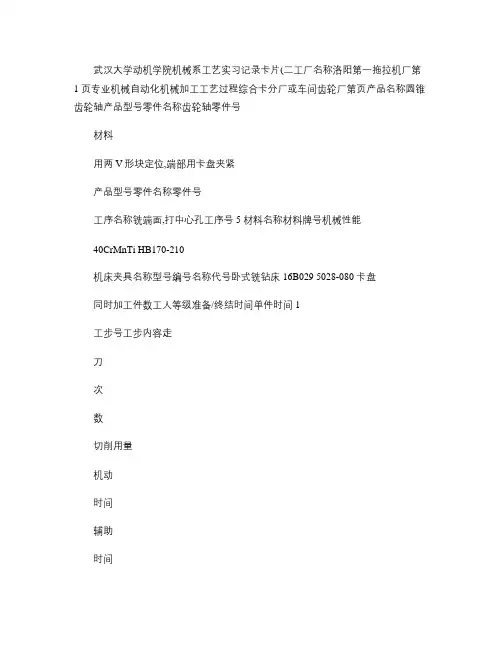

武汉大学动机学院机械系工艺实习记录卡片(二工厂名称洛阳第一拖拉机厂第1 页专业机械自动化机械加工工艺过程综合卡分厂或车间齿轮厂第页产品名称圆锥齿轮轴产品型号零件名称齿轮轴零件号材料用两V形块定位,端部用卡盘夹紧产品型号零件名称零件号工序名称铣端面,打中心孔工序号 5 材料名称材料牌号机械性能40CrMnTi HB170-210机床夹具名称型号编号名称代号卧式铣钻床16B029 5028-080 卡盘同时加工件数工人等级准备/终结时间单件时间1工步号工步内容走刀次数切削用量机动时间辅助时间工具名称工具代号切削深度进给量每分转数或双行程数切削速度1 同时铣两端面端面铣刀2 打中心孔钻头武汉大学动机学院机械系工艺实习记录卡片(二工厂名称洛阳第一拖拉机厂第2 页专业机械自动化机械加工工艺过程综合卡分厂或车间齿轮厂第页产品名称圆锥齿轮轴产品型号零件名称齿轮轴零件号材料两顶尖定位,左边端部用卡盘夹紧产品型号零件名称零件号工序名称车外圆、端面工序号10 材料名称材料牌号机械性能40CrMnTi HB170-210机床夹具名称型号编号名称代号仿形车床车1720 卡盘同时加工件数工人等级准备/终结时间单件时间1工步号工步内容走刀次数切削用量机动时间辅助时间工具名称工具代号切削深度进给量每分转数或双行程数切削速度1 粗车外圆面、端面车刀2 精车外圆面、端面车刀武汉大学动机学院机械系工艺实习记录卡片(二工厂名称洛阳第一拖拉机厂第3 页专业机械自动化机械加工工艺过程综合卡分厂或车间齿轮厂第页产品名称圆锥齿轮轴产品型号零件名称齿轮轴零件号材料两顶尖定位,左边端部用卡盘夹紧产品型号零件名称零件号工序名称车锥面工序号15 材料名称材料牌号机械性能40CrMnTi HB170-210机床夹具名称型号编号名称代号仿形车床车1720 卡盘同时加工件数工人等级准备/终结时间单件时间1工步号工步内容走刀次数切削用量机动时间辅助时间工具名称工具代号切削深度进给量每分转数或双行程数切削速度1 粗车圆锥面 1 车刀2 精车圆锥面 1 车刀武汉大学动机学院机械系工艺实习记录卡片(二工厂名称洛阳第一拖拉机厂第4 页专业机械自动化机械加工工艺过程综合卡分厂或车间齿轮厂第页产品名称圆锥齿轮轴产品型号零件名称齿轮轴零件号材料用三角卡盘定位夹紧产品型号零件名称零件号工序名称打油孔工序号20 材料名称材料牌号机械性能40CrMnTi HB170-210机床夹具名称型号编号名称代号摇臂钻床立式三爪卡盘1工步号工步内容走刀次数切削用量机动时间辅助时间工具名称工具代号切削深度进给量每分转数或双行程数切削速度1 钻油孔通孔钻头武汉大学动机学院机械系工艺实习记录卡片(二工厂名称洛阳第一拖拉机厂第5 页专业机械自动化机械加工工艺过程综合卡分厂或车间齿轮厂第页产品名称圆锥齿轮轴产品型号零件名称齿轮轴零件号材料顶尖定位,右半部分用夹具夹紧产品型号零件名称零件号工序名称铣圆柱面上的花键工序号25 材料名称材料牌号机械性能40CrMnTi HB170-210机床夹具名称型号编号名称代号花键铣床Y631K 卡箍同时加工件数工人等级准备/终结时间单件时间1工步号工步内容走刀次数切削用量机动时间辅助时间工具名称工具代号切削深度进给量每分转数或双行程数切削速度1 铣圆柱面上的花键滚齿铣刀091-0056武汉大学动机学院机械系工艺实习记录卡片(二工厂名称洛阳第一拖拉机厂第6 页专业机械自动化机械加工工艺过程综合卡分厂或车间齿轮厂第页产品名称圆锥齿轮轴产品型号零件名称齿轮轴零件号材料齿轮轴用卡盘定位夹紧产品型号零件名称零件号工序名称粗铣圆弧锥齿工序号30 材料名称材料牌号机械性能40CrMnTi HB170-210机床夹具名称型号编号名称代号螺旋伞齿轮铣齿机格里森116卡箍同时加工件数工人等级准备/终结时间单件时间1工步号工步内容走刀次数切削用量机动时间辅助时间工具名称工具代号切削深度进给量每分转数或双行程数切削速度1 粗铣圆弧锥齿铣齿刀5138661/小粗武汉大学动机学院机械系工艺实习记录卡片(二工厂名称洛阳第一拖拉机厂第7 页专业机械自动化机械加工工艺过程综合卡分厂或车间齿轮厂第页产品名称圆锥齿轮轴产品型号零件名称齿轮轴零件号材料齿轮轴用卡盘定位夹紧产品型号零件名称零件号工序名称精切凹面齿工序号35 材料名称材料牌号机械性能40CrMnTi HB170-210机床夹具名称型号编号名称代号螺旋伞齿轮铣齿机格里森116卡箍同时加工件数工人等级准备/终结时间单件时间1工步号工步内容走刀次数切削用量机动时间辅助时间工具名称工具代号切削深度进给量每分转数或双行程数切削速度1 精切凹面齿铣齿刀武汉大学动机学院机械系工艺实习记录卡片(二工厂名称洛阳第一拖拉机厂第页专业机械自动化机械加工工艺过程综合卡分厂或车间齿轮厂第页产品名称圆锥齿轮轴产品型号零件名称齿轮轴零件号材料齿轮轴用卡盘定位夹紧产品型号零件名称零件号工序名称精切凸面齿工序号40 材料名称材料牌号机械性能40CrMnTi HB170-210机床夹具名称型号编号名称代号螺旋伞齿轮铣齿机格里森116卡箍同时加工件数工人等级准备/终结时间单件时间1工步号工步内容走刀次数切削用量机动时间辅助时间工具名称工具代号切削深度进给量每分转数或双行程数切削速度1 精切凸面齿铣齿刀武汉大学动机学院机械系工艺实习记录卡片(二工厂名称洛阳第一拖拉机厂第9 页专业机械自动化机械加工工艺过程综合卡分厂或车间齿轮厂第页产品名称圆锥齿轮轴产品型号零件名称齿轮轴零件号材料产品型号零件名称零件号工序名称热处理工序号45材料名称材料牌号机械性能40CrMnTi HB170-210机床夹具名称型号编号名称代号同时加工件数工人等级准备/终结时间单件时间工步号工步内容走刀次数切削用量机动时间辅助时间工具名称工具代号切削深度进给量每分转数或双行程数切削速度1 加热2 渗碳3 淬火4 回火武汉大学动机学院机械系工艺实习记录卡片(二工厂名称洛阳第一拖拉机厂第10 页专业机械自动化机械加工工艺过程综合卡分厂或车间齿轮厂第页产品名称圆锥齿轮轴产品型号零件名称齿轮轴零件号材料顶尖定位,齿轮锥面用卡盘夹紧产品型号零件名称零件号工序名称磨外圆、端面工序号50 材料名称材料牌号机械性能40CrMnTi HB170-210机床夹具名称型号编号名称代号端面外圆磨床MBA1632卡盘同时加工件数工人等级准备/终结时间单件时间1 工步号工步内容走刀次数切削用量机动时间辅助时间工具名称工具代号切削深度进给量每分转数或双行程数切削速度1 粗磨外圆、端面砂轮2 精磨外圆、端面砂轮卡规。

机械加工工艺过程卡片及工序卡一、机械加工工艺过程卡片的作用1.指导生产和操作：卡片上详细记录了机械加工的各个工序和流程，对操作人员起到了指导作用，确保操作的准确性和标准化。

2.控制质量：卡片上包含了加工要求、工艺参数等信息，对产品质量起到了控制作用。

操作人员可以根据卡片要求，进行相应的加工操作，以保证产品符合要求。

3.提高效率：卡片上记录了每个工序的工艺参数、加工时间等信息，可以帮助生产计划和管理部门合理安排生产计划，提高生产效率。

4.资料存档：卡片作为一种文档，可以对加工过程进行记录和存档，有利于追踪产品的加工历史，为后续质量分析、问题追溯等提供依据。

二、机械加工工艺过程卡片的组成通常，机械加工工艺过程卡片由以下几部分组成：1.卡头：卡片的头部部分，包括产品名称、图号、工序号、工艺名称、卡号等基本信息。

这些信息帮助人员进行识别和区分，保证卡片的准确性。

2.工序表：卡片中包含了整个工艺流程的工序表，每个工序用一个单元格记录。

工序表中需要包括工序名称、工艺要求、加工精度要求、刀具选择、夹具选择等信息，确保工序的顺序、标准和要求。

3.工艺参数表：卡片中还需要包含每个工序的具体工艺参数表，包括加工速度、进给量、切削深度、刀具形状、刀具尺寸等信息。

这些参数是保证工艺的关键，确保产品的加工质量。

4.机床设备要求：卡片中还需要包含机床设备要求，包括机床类型、规格、精度等。

这对于选择合适的机床设备和确保加工质量非常重要。

5.加工时间和加工顺序：卡片中还需要记录每个工序的加工时间和加工顺序，帮助生产计划和管理部门合理安排生产计划，提高生产效率。

三、机械加工工艺过程卡片的编写方法1.制定卡片格式：根据企业的实际情况，制定机械加工工艺过程卡片的标准格式。

包括卡头、工序表、工艺参数表、机床设备要求等，确保卡片的统一和规范。

2.分析工艺流程：根据产品的加工工艺流程，分析每个工序的加工要求和工艺参数。

考虑到产品的质量要求和操作的可行性，制定相应的工艺参数及工序。

机械制造工艺学课程设计题目：直齿圆柱齿轮设计姓名（学号）：）教学院：专业班级：指导教师：完成时间：教务处制目录引言 (1)1.齿轮零件结构分析 (1)1.1 齿轮零件图分析 (1)1.2 齿轮零件结构分析 (2)1.2.1零件表面组成 (2)1.2.2确定主要表面与次要表面 (2)1.2.3零件结构工艺性分析 (2)2.毛坯的确定 (2)2.1毛坯的确定原则 (2)2.2毛胚的选择原则 (2)3.选择定位基准 (3)3.1以内孔和端面定位 (3)3.2以外圆和端面定位 (3)4.拟定齿轮的工艺路线 (3)4.1确定加工方案 (3)4.1.1齿坯加工方案的选择 (3)4.1.2齿形加工 (4)4.2划分加工阶段 (4)4.3选择定位基准 (4)4.4加工工序安排 (4)5.确定加工尺寸和切削用量 (4)5.1背吃刀量的选择 (4)5.2进给量的选择 (5)5.3切削速度的选择 (5)6.设计工序内容 (5)6.1确定工序尺寸 (5)6.2选择设备工装 (6)7.夹具设计 (6)7.1机床夹具的定位误差 (6)7.1.1心轴 (6)7.1.2定位套 (7)7.2机床夹具的对刀装置 (7)7.2.1确定插床夹具对刀块位置尺寸的步骤 (8)7.2.2精度校验 (8)7.3机床夹具的选择原则 (8)9.附件 (9)参考文献 (10)致谢词 (10)引言机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的。

这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。

就我个人而言，我希望能通过这次课程设计，了解并认识一般机器的生产工艺过程，巩固和加深已学过的技术基础课和专业课的知识，理论联系实际，对自己未来将从事的工作惊醒一次适应性训练，从中锻炼自己分析问题、解决问题的能力。

为今后的工作打下一个良好的基础。

齿轮机械加工工艺流程表下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!齿轮机械加工工艺流程表是齿轮加工过程中的重要指导文件，它详细描述了从毛坯到成品齿轮的整个加工过程。

齿轮的生产过程一．齿轮的主要加工面1.齿轮的主要加工表面有齿面和齿轮基准表面，后者包括带孔齿轮的基准孔、切齿加工时的安装端面，以及用以找正齿坯位置或测量齿厚时用作测量基准的齿顶圆柱面。

2．齿轮的材料和毛坯常用的齿轮材料有15钢、45钢等碳素结构钢；速度高、受力大、精度高的齿轮常用合金结构钢，如20Cr，40Cr，38CrMoAl，20CrMnTiA等。

齿轮的毛坯决定于齿轮的材料、结构形状、尺寸规格、使用条件及生产批量等因素，常用的有棒料、锻造毛坯、铸钢或铸铁毛坯等。

二、直齿圆柱齿轮的主要技术要求，1．齿轮精度和齿侧间隙GBl0095《渐开线圆柱齿轮精度》对齿轮及齿轮副规定了12个精度等级。

其中，1～2级为超精密等级；3—5级为高精度等级；6～8级为中等精度等级；9～12级为低精度等级。

用切齿工艺方法加工、机械中普遍应用的等级为7级。

按照齿轮各项误差的特性及它们对传动性能的主要影响，齿轮的各项公差和极限偏差分为三个公差组(表13—4)。

根据齿轮使用要求不同，各公差组可以选用不同的精度等级。

齿轮副的侧隙是指齿轮副啮合时，两非工作齿面沿法线方向的距离(即法向侧隙)，侧隙用以保证齿轮副的正常工作。

加工齿轮时，用齿厚的极限偏差来控制和保证齿轮副侧隙的大小。

2．齿轮基准表面的精度齿轮基准表面的尺寸误差和形状位置误差直接影响齿轮与齿轮副的精度。

因此GBl0095附录中对齿坯公差作了相应规定。

对于精度等级为6～8级的齿轮，带孔齿轮基准孔的尺寸公差和形状公差为IT6-IT7，用作测量基准的齿顶圆直径公差为IT8；基准面的径向和端面圆跳动公差，在11-22μm之间(分度圆直径不大于400mm的中小齿轮)。

3．表面粗糙度齿轮齿面及齿坯基准面的表面粗糙度，对齿轮的寿命、传动中的噪声有一定的影响。

6～8级精度的齿轮，齿面表面粗糙度Ra值一般为0．8—3．2μm，基准孔为0．8—1．6 μm，基准轴颈为0．4—1．6μm，基准端面为1．6～3．2μm，齿顶圆柱面为3．2μm。

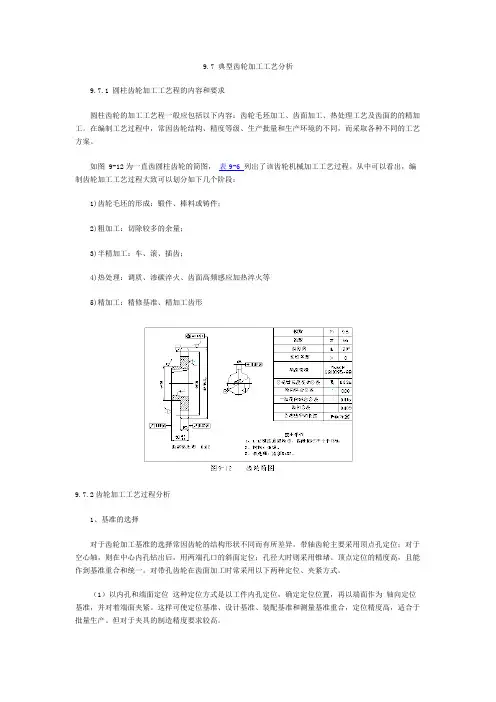

9.7 典型齿轮加工工艺分析9.7.1 圆柱齿轮加工工艺程的内容和要求圆柱齿轮的加工工艺程一般应包括以下内容：齿轮毛坯加工、齿面加工、热处理工艺及齿面的的精加工。

在编制工艺过程中，常因齿轮结构、精度等级、生产批量和生产环境的不同，而采取各种不同的工艺方案。

如图 9-12为一直齿圆柱齿轮的简图，表9-6 列出了该齿轮机械加工工艺过程。

从中可以看出，编制齿轮加工工艺过程大致可以划分如下几个阶段：1)齿轮毛坯的形成：锻件、棒料或铸件；2)粗加工：切除较多的余量；3)半精加工：车、滚、插齿；4)热处理：调质、渗碳淬火、齿面高频感应加热淬火等5)精加工：精修基准、精加工齿形9.7.2齿轮加工工艺过程分析1、基准的选择对于齿轮加工基准的选择常因齿轮的结构形状不同而有所差异。

带轴齿轮主要采用顶点孔定位；对于空心轴，则在中心内孔钻出后，用两端孔口的斜面定位；孔径大时则采用锥堵。

顶点定位的精度高，且能作到基准重合和统一。

对带孔齿轮在齿面加工时常采用以下两种定位、夹紧方式。

（1）以内孔和端面定位这种定位方式是以工件内孔定位，确定定位位置，再以端面作为轴向定位基准，并对着端面夹紧。

这样可使定位基准、设计基准、装配基准和测量基准重合，定位精度高，适合于批量生产。

但对于夹具的制造精度要求较高。

（2）以外圆和端面定位当工件和加剧心轴的配合间隙较大时，采用千分表校正外圆以确定中心的位置，并以端面进行轴向定位，从另一端面夹紧。

这种定位方式因每个工件都要校正，故生产率低；同时对齿坯的内、外圆同轴要求高，而对夹具精度要求不高，故适用于单件、小批生产。

综上所述，为了减少定位误差，提高齿轮加工精度，在加工时应满足以下要求：1)应选择基准重合、统一的定位方式；2)内孔定位时，配合间隙应近可能减少；3)定位端面与定位孔或外圆应在一次装夹中加工出来，以保证垂直度要求。

2、齿轮毛坯的加工齿面加工前的齿轮毛坯加工，在整个齿轮加工过程中占有很重要的地位。

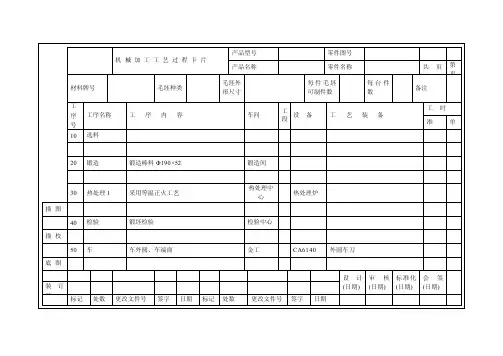

机械加工工艺过程卡片产品型号零件图号产品名称零件名称共页第页材料牌号毛坯种类毛坯外形尺寸每件毛坯可制件数每台件数备注工序号工序名称工序内容车间工段设备工艺装备工时准单10 选料20 锻造锻造棒料Φ190×52 锻造间30 热处理1 采用等温正火工艺热处理中心热处理炉描图40 检验锻坯检验检验中心描校50 车车外圆、车端面金工CA6140 外圆车刀底图设计(日期) 审核(日期)标准化(日期)会签(日期)装订号标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工艺过程卡片产品型号零件图号产品名称零件名称共页第页材料牌号毛坯种类毛坯外形尺寸每件毛坯可制件数每台件数备注工序号工序名称工序内容车间工段设备工艺装备工时准单60 钻钻内孔金工Z5150A Φ48麻花钻70 倒角倒角2×45°金工CA6140 倒角车刀90 插插键槽金工插拉机床100 粗加工铣齿成形法加工齿轮金工X62W 成形铣刀描图110 热处理2 渗碳+淬火+低温回火热处理中心热处理炉描校120 磨内孔磨内孔精度至Φ50H7 金工MD2110C底图设计(日期) 审核(日期)标准化(日期)会签(日期)装订标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工艺过程卡片产品型号零件图号产品名称零件名称共页第页材料牌号毛坯种类毛坯外形尺寸每件毛坯可制件数每台件数备注工序号工序名称工序内容车间工段设备工艺装备工时准单130 磨端面磨端面至Ra=6.3 金工M7432140 磨齿磨齿至齿顶圆至Φ176h6 金工外圆齿轮150 清洗清除飞边、毛刺等清洗描图160 检验齿圈径向跳动，端面跳动，公法线长度，公差检验中心内径百分表，公法线百分表描校底图设计(日期) 审核(日期)标准化(日期)会签(日期)装订标记处数更改文件号签字日期标记处数更改文件号签字日期。

产品名称零件名称锥齿轮轴共 3 页第 1 页车间工序号工序名称材料牌号1 粗车外圆20CnMnTi毛坯种类毛坯外形尺寸每毛坯可制件数每台件数锻件Φ83.16x50 1 1设备名称设备型号设备编号同时加工件数车床CA6140 1夹具编号夹具名称切削液三爪自定心卡盘工位器具编号工位器具名称工序工时(s) 准终单件49.2工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助1 夹左端，粗车端面打中心孔车床CA6140 160 47 0.86 1.52 粗车外圆φ76mm长48mm车床CA6140 160 47 0.86 1.5设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期产品名称零件名称锥齿轮轴共 3 页第 2 页车间工序号工序名称材料牌号8 精车外圆20CnMnTi毛坯种类毛坯外形尺寸每毛坯可制件数每台件数锻件φ42x50φ42x58.5981 1设备名称设备型号设备编号同时加工件数车床CA6140 1夹具编号夹具名称切削液工位器具编号工位器具名称工序工时(s) 准终单件62.2工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助1 精车φ42两处至图样要求车床CA6140 900 127.1 0.12 0.052 端部倒角C2车床CA6140 900 127.1 0.12 0.05设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期产品名称零件名称锥齿轮轴共 3 页第 3 页车间工序号工序名称材料牌号9 半精车外圆20CnMnTi毛坯种类毛坯外形尺寸每毛坯可制件数每台件数锻件50x5 1 1设备名称设备型号设备编号同时加工件数车床CA6140 1夹具编号夹具名称切削液工位器具编号工位器具名称工序工时(s) 准终单件165工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助1 粗铣键槽X62型铣床60 27.86 0.7 8精铣键槽X62型铣床148 58.8 0.6 8设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期。

锥齿轮的工艺加工摘要轴是组成机械的重要零件，也是机械加工中常见的典型零件之一。

它支撑着其它转动件回转并传递扭矩，同时又通过轴承与机器的机架连接。

但在职业学校机械加工实习课中，轴类零件的加工是学生练习车削技能的最基本也最重要的项目，但学生最后完工工件的质量总是很不理想，经过分析主要是学生对轴类零件的工艺分析工艺规程制订不够合理。

轴类零件中工艺规程的制订，直接关系到工件质量、劳动生产率和经济效益。

一零件可以有几种不同的加工方法，但只有某一种较合理，在制订机械加工工艺规程中，须注意以下几点。

1.零件图工艺分析中，需理解零件结构特点、精度、材质、热处理等技术要求，且要研究产品装配图，部件装配图及验收标准。

2.渗碳件加工工艺路线一般为：下料→锻造→正火→粗加工→半精加工→渗碳→去碳加工（对不需提高硬度部分）→淬火→车螺纹、钻孔或铣槽→粗磨→低温时效→半精磨→低温时效→精磨。

3.粗基准选择：有非加工表面，应选非加工表面作为粗基准。

对所有表面都需加工的铸件轴，根据加工余量最小表面找正。

且选择平整光滑表面，让开浇口处。

选牢固可靠表面为粗基准，同时，粗基准不可重复使用。

关键词：工艺分析；基准选择；工艺路线；粗糙度AbstractThe axis is composes the machinery the important components, also is in the machine-finishing one of common typical components.It supports other rotors to rotate and to transmit the torque, simultaneously through bearing and machine rack connection.But in the vocational school machine-finishing practicum, the axis class components processing is the student practices the turning skill the most basic also most important project, but the student finally finishes the work piece quality very not to be always ideal, the process analysis mainly is the student countershaft class components craft analysis technological process making insufficiently is reasonable.In the axis class components the technological process making, relates the work piece quality, the labor productivity and the economic efficiency ponents may have several different processing methods, but only then some one kind reasonable, in the making machine-finishing technological process, must pay attention to following several.1. detail drawing craft analysis, must understand components specifications and so on unique feature, precision, material quality, heat treatment, also need to study the product assembly drawing, the part assembly drawing and the approval standard.2. cementation processing craft route is generally: The yummy treats -> forging -> fire -> rough machining -> semi-finishing -> cementation -> decarbonization processing (to does not have to enhance degree of hardness part) -> the quenching -> cutting thread, the drill hole or the milling -> rough grinding -> low temperature effectiveness -> half correct grinding -> low temperature effectiveness -> correct grinding.3. thick datum choices: Has the non-processing surface, the elected non-processing surface takes the thick datum.Casting axis all must process which to all surfaces, adjusts according to the processing remainder smallest surface.Also the choice smooth smooth surface, makes way the runner place.Chooses the reliable reliable surface is the thick datum, simultaneously, the thick datum cannot duplicate uses.Keywords: Craft analysis；datum choice；craft route；roughness目录引言 (4)第一章零件的分析 (5)1.1 零件的作用 (5)1.2 零件的工艺分析 (7)第二章确定毛坯及加工余量 (12)第三章零件的工艺安排 (15)3.1 定位基准的选择 (15)3.2 制定工艺路线 (15)3.3 工艺装备的选择 (16)3.4 加工工序设计 (16)3.5 填写机械加工工序卡 (18)第四章数控加工程序 (20)参考文献 (22)致谢 (23)引言这次工艺学课程毕业设计是我们对所学各课程的一次深入的综合性的复习，也是一次理论联系实际的训练。
