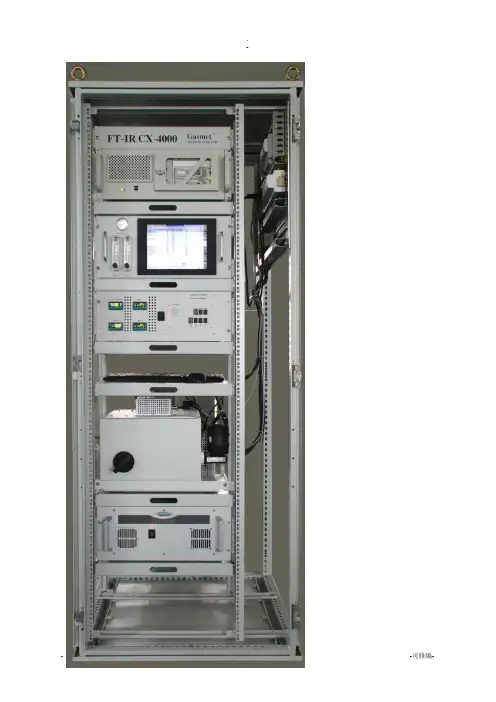

FT-IR系统操作培训资料一、FT-IR分析系统1、使用前检查1.1打开温控单元、分析仪以及工控机的电源，检查温控单元上的温控器显示是否正常，并且经过1分钟后，检查温控器上的温度是否上升，值得提醒的是控制取样伴热管加热的温控器使用的是热电阻（与其他的温控器不一样，其他温控器使用的是K型热电偶），如果不对，请尽快进行对温控器进行设置。
1.2上电后，分析仪上的灯是否亮起，并且分析仪的三个风扇是否正常运转1.3检查用于保护分析仪和手动校零的氮气瓶出口压力调整到0.1MPa。
1.4检查压缩空气是否已经打开，并且压力调整到0.1MPa。
1.5检查面板上温控器的温度显示都在正常范围。
所有的温度在175~185℃。
2、操作步骤2.1启动：2.1.1工控机启动后自动运行Calcmet软件系统，如果没有自动运行，也可以双击桌面“Calcmet”手动开启Calcmet软件系统。
2.1.2 点击菜单View中的Hardware Status（硬件状态）,查看分析仪内部参数是否都正常，主要检查以下这些参数：Cell Temperature(气室温度): 180±3℃Cell Pressure（气室压力）：约等于Ambient Pressure(环境大气压)Status(状态)：OKSource Intensity(红外光强)：> 40.00Interferogram Height(干涉图电压)：> 1.5(越大越好，最大可以达到3.6)Interferogram Center(干涉图中心)：2500±200Electronics Temperature(电子温度)：< 45℃Interferometer Temperature(干涉仪温度)：< 45℃Detector External Temperature(检测器外部温度)：< 35℃2.1.4检查以上参数都正常后，点击菜单栏Measure中的Continous采样方式选择“连续测量”，这时测量窗口弹出，测量窗口在设定好的采样时间内倒计时变化，FT-IR启动完毕，开始进入取样测量状态。
2.2停运：2.2.1检查氮气瓶出口减压阀，氮气压力是否在0.1MPa，FTIR仪表柜内的压力表显示0.1MPa。
2.2.2退出测量状态,按测量窗口的“cancel”键后，出现你“是否退出测量”的英语提示语，这时按“Yes”键，接下来按照2.3的方法进行一次零点校准！2.2.3关闭Calcmet软件系统。
2.2.4关闭仪表柜内工控机。
2.2.5关闭温控单元和分析仪面板上的开关，最后关闭各个空气开关和漏电开关。
2.3氮气校零和作背景图2.3.1检查氮气瓶出口减压阀，氮气压力是否在0.1MPa，FTIR仪表柜内的压力表显示0.1MPa。
2.3.2退出测量状态,按测量块的“cancel”键后，出现你“是否退出测量”的英语提示语，这时按“Yes”键。
2.3.3按菜单“Measure”,弹出一个菜单栏，选菜单栏的“Zero calibration”或者“Background”，将出现一个倒计时的窗口，面板上的氮气流量调节到120L/h ，计时结束后，背景图出现(见下图)，检查背景图上各个点的数值是否在合理的范围内，如果不是，重复该步骤。
零点背景图大体形状如上图，检查曲线的纵坐标最大值正常情况在40000以上，曲线左侧点纵坐标在10000左右，曲线中间下波峰纵坐标在10000左右。
3、FTIR系统设备运行中的注意事项3.1系统启用后都必须一直开启氮气，使氮气压力调整在0.1MPa.如发生意外断电，系统则可以自动保护，不采样，抽气泵停运，系统自动转入氮气吹扫状态，吹净停留在分析仪气室里的烟气，以防烟气中的腐蚀性气体腐蚀气室。
3.2要进行取样分析必须满足三个条件：(1)3个高温部件的温度都已恒定在1800C；(2)FT-IR分析仪的气宝（Sample Cell）温度已恒定在1800C（从硬件信息中可以判断）；(3)探头的加热温度已恒定在1800C。
否则会导致高沸点污染物冷凝而损坏取样部件或FT-IR分析仪的气室（Sample Cell）造成重大事故。
3.3平时还需要做如下的日常检查·零点校正所需要的零点气是否足够，零点校正时流量为 2-5升/分。
·有足够的吹洗气吹洗干涉仪、吹洗流量为 0.5升/分·气样流量是否正常，大约保持在 4升/分可以根据尾气管插入水中，是否连续出现大气泡为判断依据。
·取样系统，取样管线是否正常，是否连接好，无泄露，管内无积垢,裸露部分是否保温好。
·探头过滤器以及加热箱过滤器是否干净，根据气样中灰尘含量适时更换过滤器。
·气室的温度是否在 180℃。
·取样管线的温度是否在 180℃。
·环境温度是否保持在 25℃左右。
·空调系统是否正常运行。
·工控机以及分析仪的排风扇和冷却风扇是否正常工作，清洗风扇的过滤网。
·分析柜内积灰很少。
3.4 一般情况下分析仪无需断电，如果非要断电，为了确保万一，请一定要先做一次零点校准后再断电。
3.5 尾气排放管的出口不能高于分析仪的尾气口，应该平直斜向下，不能形成U形底。
4、常见故障及处理方法4.1温度故障：3个温度控制点，其温度都控制在1800C±3。
如果控制温度低于1750C或高于1850C，温度都是处于异常状态。
如果是一个通道的探头温度和伴热管温度异常，该通道就会被切断而系统转移到另一个取样通道。
如果两个通道温度异常或总伴热管温度异常，系统将停止采样，转入氮气吹扫状态。
处理方法：首先检查出现异常的温度点热电阻是否已坏，如果热电阻已坏，换热电阻。
如果测温电阻正常，检查各点的加热元件是否正常。
如伴热管的加热丝，探头的加热盘等。
如果加热元件也正常，还要检查温控器，固态继电器等。
4.2显示数据偏小：如果在工艺条件和生产运行状况没有发生大的变化下，显示的检测数据突然变小，有可能由两种情况，一种是管路堵塞，烟气流量变小，从而使分析出的数据变小，这时就要检查管路，探头，过滤器是否有堵塞现象，出现堵塞要进行相应的疏通和清洗。
另一种可能出现管路或接头漏气现象，外面的空气也被抽入分析仪气室，这时就要检查各接头密封是否严实，密封不好则换密封圈。
管路破裂则换管路。
另外还要检查抽气泵是否正常，抽气泵不正常，抽力不够，也会影响分析数据。
经常发生堵塞的地方如下：a、尾气排放管堵塞b、取样探头的探杆c、伴热管前后1米内处或者接头部分d、加热箱内连接电磁阀和伴热管之间的一段不锈钢管。
经常发生漏气的地方如下：a、伴热管与取样探头的连接接头。
b、吹扫的压缩空气或者氮气的出口压力 >1.4bar（0.14MPa）c、抽气泵的膜片漏气4.3温控单元面板上的抽气泵指示灯亮，但抽气泵不工作：原因是抽气泵的电机轴承灰尘堵塞，卡死，需要加点润滑油，或者是抽气泵的膜片老化，失去弹性，则需要更换膜片。
4.4 温控单元面板上控制指示灯都不亮，自动模式无法启动，但是转入手动模式后一切正常：原因是工控机与温控单元的通讯线松脱，需要重新插接一次，或者工控机板卡的驱动丢失，需要重新安装驱动程序。
5 Calcmet软件的使用5.1 Calcmet软件的安装工控机在出厂时就已经安装好了Calcmet软件，除非在重新安装操作系统时才进行手动的安装。
建议在系统安装调试完毕后，对工控机的系统盘进行一次GHOST备份，这样可以避免重新手动安装Calcmet软件。
为了安装Calcmet软件，从随机安装盘里找到并运行Calcmet v11.msi程序。
再在硬盘上新建以下文件夹C：\CalcmetLibrary\ （参考光谱文件夹）C：\CalcmetSample\ （样气光谱文件夹）C：\CalcmetResults\ （分析结果文件夹）C：\CalcmetResidual\ （残余光谱文件夹）C：\CalcmetBackgrounds\ （零点背景光谱文件夹）在程序安装完毕之后，将看到可执行主程序文件CALCMET.EXE安装到目录C:\Program Files\Gasmet Technologies\Calcmet中。
将安装盘中的所有文件扩展名为REF的文件全部拷贝到C：\CalcmetLibrary\，安装盘中还有一个SN开头，扩展名为LIB的库文件，将这个文件拷贝到C:\Program Files\Gasmet Technologies\Calcmet中。
然后在菜单“Options” “Applications”，弹出如下窗口，在下拉菜单里选择刚拷贝过来的LIB库文件，如果下拉菜单里没有，就点击“browse”按钮，选择刚拷贝过来的LIB文件。
默认情况下，Calcmet软件是英文版本的，如果要汉化，这需要将随机附带的汉化文件CalcmetCHS.dll（注意汉化文件的版本一定要和Calcmet软件版本一致，否则汉化将不正确，现在最新的版本号为11.0.7）拷贝到C:\Program Files\Gasmet Technologies\Calcmet中，然后在菜单“Tools”—>“Configuration”，弹出如下窗口：选择其中的Language为Chinese，确定，重新启动Calcmet软件，就可以汉化了。
5.2 Calcmet软件常用功能介绍Calcmet 分析和控制软件安装在工控机中，透过RS232（COM1）串行电线连接分析仪。
在启动测量时建议等待一定的预热时间，让分析仪进入稳定状态。
至少要等待如下步骤完成：•气室温度达到设置的稳定温度数值•分析仪温度稳定（大约1个小时）5.2.1 分析设定（Analysis Settings）点击“Edit”—> “Analysis Settings”，出现如下窗口：在Gas Components标签页面里，左侧列表里显示了所有可以检测的组分名称，不要轻易将组分名称前面的勾去掉！单击某个组分名称，右侧列表就显示出该组分出厂时不同浓度的参比文件。
