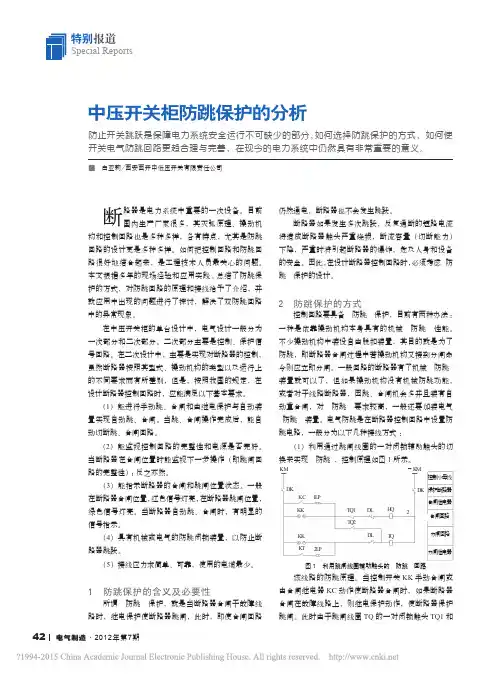

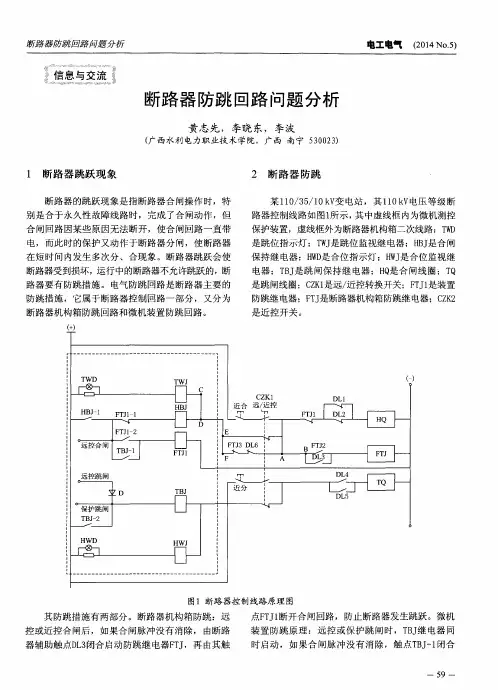

中置柜中断路器与综保防跳问题

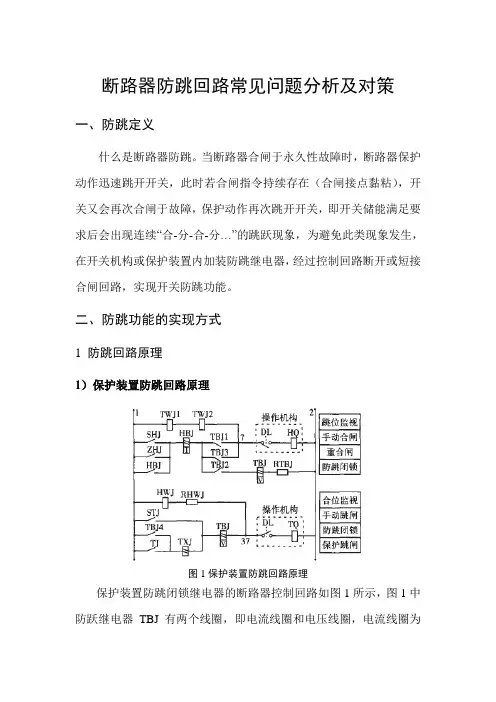

断路器防跳回路常见问题分析及对策一、防跳定义什么是断路器防跳。

当断路器合闸于永久性故障时，断路器保护动作迅速跳开开关，此时若合闸指令持续存在（合闸接点黏粘），开关又会再次合闸于故障，保护动作再次跳开开关，即开关储能满足要求后会出现连续“合-分-合-分…”的跳跃现象，为避免此类现象发生，在开关机构或保护装置内加装防跳继电器，经过控制回路断开或短接合闸回路，实现开关防跳功能。

二、防跳功能的实现方式1 防跳回路原理1）保护装置防跳回路原理图1保护装置防跳回路原理保护装置防跳闭锁继电器的断路器控制回路如图1所示，图1中防跃继电器TBJ有两个线圈，即电流线圈和电压线圈，电流线圈为启动线圈，电压线圈为自保持线圈。

SHJ为手合节点，ZHJ为重合闸节点，HBJ为合闸保持继电器，HQ为合闸线圈，DL为断路器辅助节点，STJ为手跳节点，TJ为保护动作跳闸节点，TQ为跳闸线圈。

当手动合闸或保护装置重合闸动作时，SHJ或ZHJ动作，其常开节点闭合，若此时一次系统有故障，保护动作，TJ闭合，启动TBJ 的电流线圈，TBJ1、TBJ3常闭节点打开，切断合闸回路，防止操作人员在手动合闸后未放开合闸把手，导致SHJ不能返回，或重合闸继电器节点粘住。

如果没有防跳跃闭锁回路，上述情况将导致断路器再次合闸。

另一方面常开节点TBJ2闭合，启动TBJ的电压线圈自保持。

直到SHJ与STJ返回，TBJ的电压线圈失电为止，TBJ继电器复归。

使用TBJ1与TBJ3这两个常闭节点是为了增加合闸回路的可靠性，防止其中一个节点损坏而导致断路器不能合闸；使用TBJ4是为了防止故障切除后，TJ比断路器辅助节点DL 先返回，跳闸回路由TJ直接断弧而损坏。

2）操作机构防跳回路原理图2 操作机构防跳回路原理以110kV弹簧操作机构断路器为例，操作机构防跳跃闭锁继电器的控制回路如图2所示。

图2中DL* 为提前接通常开节点，即在开关断路器合闸过程中，且未合上之前DL* 接通；TBJ2 为延时打开的常闭节点；当储能回路故障时DG 常闭节点打开，闭锁合闸回路；S1 为弹簧储能限位节点，当弹簧未储能时S1 节点打开，闭锁合闸回路；当SF6 气体低于规定值时，SF6 节点打开，闭锁跳合闸回路。

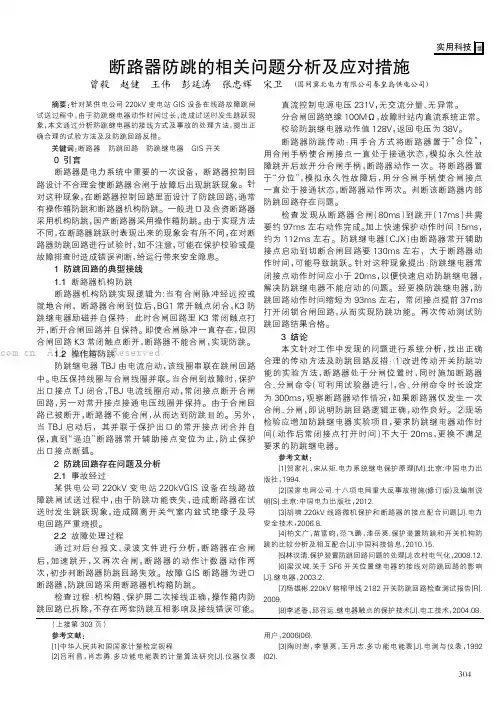

（上接第303页）摘要:针对某供电公司220kV 变电站GIS 设备在线路故障跳闸试送过程中，由于防跳继电器动作时间过长，造成试送时发生跳跃现象，本文通过分析防跳继电器的接线方式及事故的处理方法，提出正确合理的试验方法及及防跳回路反措。

关键词:断路器防跳回路防跳继电器GIS 开关0引言断路器是电力系统中重要的一次设备，断路器控制回路设计不合理会使断路器合闸于故障后出现跳跃现象。

针对这种现象，在断路器控制回路里面设计了防跳回路，通常有操作箱防跳和断路器机构防跳。

一般进口及合资断路器采用机构防跳，国产断路器采用操作箱防跳。

由于实现方法不同，在断路器跳跃时表现出来的现象会有所不同，在对断路器防跳回路进行试验时，如不注意，可能在保护校验或是故障排查时造成错误判断，给运行带来安全隐患。

1防跳回路的典型接线1.1断路器机构防跳断路器机构防跳实现逻辑为:当有合闸脉冲经远控或就地合闸，断路器合闸到位后，BG1常开触点闭合，K3防跳继电器励磁并自保持；此时合闸回路里K3常闭触点打开，断开合闸回路并自保持。

即使合闸脉冲一直存在，但因合闸回路K3常闭触点断开，断路器不能合闸，实现防跳。

1.2操作箱防跳防跳继电器TBJ 由电流启动，该线圈串联在跳闸回路中。

电压保持线圈与合闸线圈并联。

当合闸到故障时，保护出口接点TJ 闭合，TBJ 电流线圈启动，常闭接点断开合闸回路，另一对常开接点接通电压线圈并保持。

由于合闸回路已被断开，断路器不能合闸，从而达到防跳目的。

另外，当TBJ 启动后，其并联于保护出口的常开接点闭合并自保，直到“逼迫”断路器常开辅助接点变位为止，防止保护出口接点断弧。

2防跳回路存在问题及分析2.1事故经过某供电公司220kV 变电站220kVGIS 设备在线路故障跳闸试送过程中，由于防跳功能丧失，造成断路器在试送时发生跳跃现象，造成隔离开关气室内盆式绝缘子及导电回路严重烧损。

2.2故障处理过程通过对后台报文、录波文件进行分析，断路器在合闸后，加速跳开，又再次合闸，断路器的动作计数器动作两次，初步判断路器防跳回路失效。

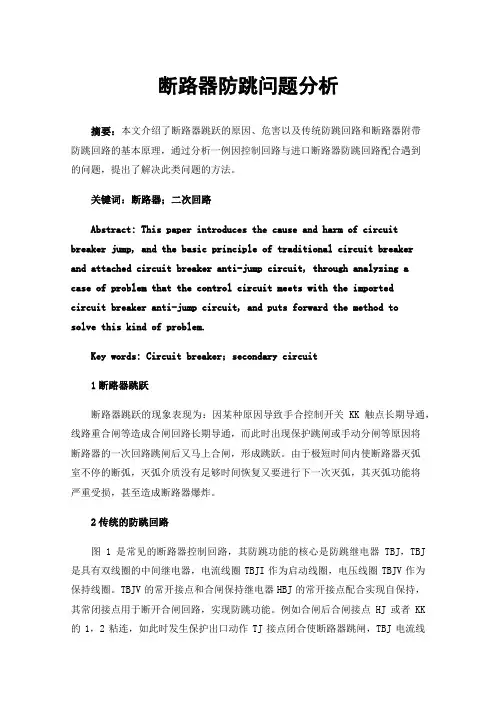

断路器防跳问题分析摘要：本文介绍了断路器跳跃的原因、危害以及传统防跳回路和断路器附带防跳回路的基本原理，通过分析一例因控制回路与进口断路器防跳回路配合遇到的问题，提出了解决此类问题的方法。

关键词：断路器；二次回路Abstract: This paper introduces the cause and harm of circuit breaker jump, and the basic principle of traditional circuit breaker and attached circuit breaker anti-jump circuit, through analyzing a case of problem that the control circuit meets with the importedcircuit breaker anti-jump circuit, and puts forward the method tosolve this kind of problem.Key words:Circuit breaker；secondary circuit1断路器跳跃断路器跳跃的现象表现为：因某种原因导致手合控制开关KK触点长期导通，线路重合闸等造成合闸回路长期导通，而此时出现保护跳闸或手动分闸等原因将断路器的一次回路跳闸后又马上合闸，形成跳跃。

由于极短时间内使断路器灭弧室不停的断弧，灭弧介质没有足够时间恢复又要进行下一次灭弧，其灭弧功能将严重受损，甚至造成断路器爆炸。

2传统的防跳回路图1是常见的断路器控制回路，其防跳功能的核心是防跳继电器TBJ，TBJ 是具有双线圈的中间继电器，电流线圈TBJI作为启动线圈，电压线圈TBJV作为保持线圈。

TBJV的常开接点和合闸保持继电器HBJ的常开接点配合实现自保持，其常闭接点用于断开合闸回路，实现防跳功能。

例如合闸后合闸接点HJ或者KK 的1，2粘连，如此时发生保护出口动作TJ接点闭合使断路器跳闸，TBJ电流线圈TBJI由于分闸电流通过而动作，TBJ的接点闭合自保持。

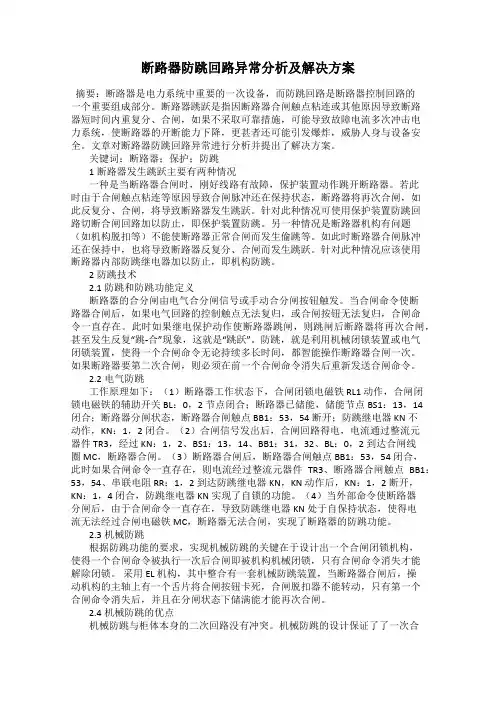

断路器防跳回路异常分析及解决方案摘要：断路器是电力系统中重要的一次设备，而防跳回路是断路器控制回路的一个重要组成部分。

断路器跳跃是指因断路器合闸触点粘连或其他原因导致断路器短时间内重复分、合闸，如果不采取可靠措施，可能导致故障电流多次冲击电力系统，使断路器的开断能力下降，更甚者还可能引发爆炸，威胁人身与设备安全。

文章对断路器防跳回路异常进行分析并提出了解决方案。

关键词：断路器；保护；防跳1断路器发生跳跃主要有两种情况一种是当断路器合闸时，刚好线路有故障，保护装置动作跳开断路器。

若此时由于合闸触点粘连等原因导致合闸脉冲还在保持状态，断路器将再次合闸，如此反复分、合闸，将导致断路器发生跳跃。

针对此种情况可使用保护装置防跳回路切断合闸回路加以防止，即保护装置防跳。

另一种情况是断路器机构有问题（如机构脱扣等）不能使断路器正常合闸而发生偷跳等。

如此时断路器合闸脉冲还在保持中，也将导致断路器反复分、合闸而发生跳跃。

针对此种情况应该使用断路器内部防跳继电器加以防止，即机构防跳。

2防跳技术2.1防跳和防跳功能定义断路器的合分闸由电气合分闸信号或手动合分闸按钮触发。

当合闸命令使断路器合闸后，如果电气回路的控制触点无法复归，或合闸按钮无法复归，合闸命令一直存在。

此时如果继电保护动作使断路器跳闸，则跳闸后断路器将再次合闸，甚至发生反复“跳-合”现象，这就是“跳跃”。

防跳，就是利用机械闭锁装置或电气闭锁装置，使得一个合闸命令无论持续多长时间，都智能操作断路器合闸一次。

如果断路器要第二次合闸，则必须在前一个合闸命令消失后重新发送合闸命令。

2.2电气防跳工作原理如下：（1）断路器工作状态下，合闸闭锁电磁铁 RL1 动作，合闸闭锁电磁铁的辅助开关 BL：0，2 节点闭合；断路器已储能，储能节点 BS1：13，14 闭合；断路器分闸状态，断路器合闸触点 BB1：53，54 断开；防跳继电器 KN 不动作，KN：1，2 闭合。

（2）合闸信号发出后，合闸回路得电，电流通过整流元器件 TR3，经过 KN：1，2、BS1：13，14、BB1：31，32、BL：0，2 到达合闸线圈 MC，断路器合闸。

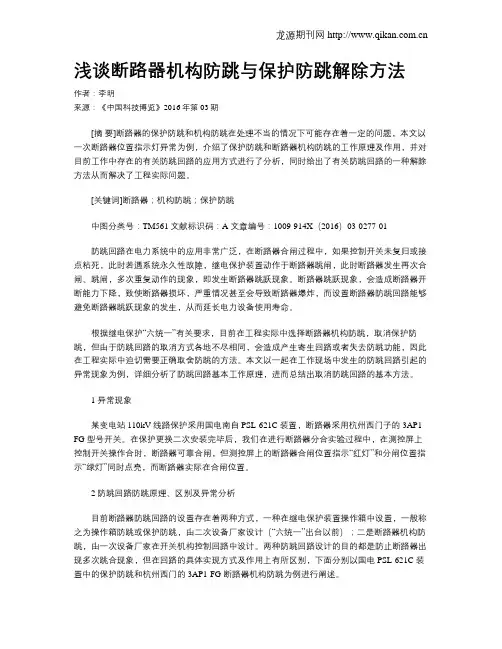

浅谈断路器机构防跳与保护防跳解除方法作者：李明来源：《中国科技博览》2016年第03期[摘要]断路器的保护防跳和机构防跳在处理不当的情况下可能存在着一定的问题，本文以一次断路器位置指示灯异常为例，介绍了保护防跳和断路器机构防跳的工作原理及作用，并对目前工作中存在的有关防跳回路的应用方式进行了分析，同时给出了有关防跳回路的一种解除方法从而解决了工程实际问题。

[关键词]断路器；机构防跳；保护防跳中图分类号：TM561 文献标识码：A 文章编号：1009-914X（2016）03-0277-01防跳回路在电力系统中的应用非常广泛，在断路器合闸过程中，如果控制开关未复归或接点粘死，此时若遇系统永久性故障，继电保护装置动作于断路器跳闸，此时断路器发生再次合闸、跳闸，多次重复动作的现象，即发生断路器跳跃现象。

断路器跳跃现象，会造成断路器开断能力下降，致使断路器损坏，严重情况甚至会导致断路器爆炸，而设置断路器防跳回路能够避免断路器跳跃现象的发生，从而延长电力设备使用寿命。

根据继电保护“六统一”有关要求，目前在工程实际中选择断路器机构防跳，取消保护防跳，但由于防跳回路的取消方式各地不尽相同，会造成产生寄生回路或者失去防跳功能，因此在工程实际中迫切需要正确取舍防跳的方法。

本文以一起在工作现场中发生的防跳回路引起的异常现象为例，详细分析了防跳回路基本工作原理，进而总结出取消防跳回路的基本方法。

1 异常现象某变电站110kV 线路保护采用国电南自PSL-621C 装置，断路器采用杭州西门子的3AP1-FG 型号开关。

在保护更换二次安装完毕后，我们在进行断路器分合实验过程中，在测控屏上控制开关操作合时，断路器可靠合闸，但测控屏上的断路器合闸位置指示“红灯”和分闸位置指示“绿灯”同时点亮，而断路器实际在合闸位置。

2 防跳回路防跳原理、区别及异常分析目前断路器防跳回路的设置存在着两种方式，一种在继电保护装置操作箱中设置，一般称之为操作箱防跳或保护防跳，由二次设备厂家设计（“六统一”出台以前）；二是断路器机构防跳，由一次设备厂家在开关机构控制回路中设计。

断路器防跳回路分析及规范防跳回路是断路器合闸回路中的重要部分，用于防止断路器跳跃现象。

跳跃现象指的是合闸回路出现故障或机构问题，导致断路器多次分合或反复合闸分闸。

防跳回路分为操作箱内和断路器就地操作机构内两类。

在操作箱内的防跳回路中，继电器12TBIJa动作后，防跳继电器1TBUJa启动。

若出现保护重合闸脉冲过长、开关机构辅助接点故障或操作把手接点粘连等情况，继电器2TBUJa将启动并自保持，使开关合闸回路不能导通，达到防跳的目的。

操作箱防跳回路的优点是实现简单，缺点是容易受到操作箱内部故障的影响。

断路器就地操作机构内的防跳回路则相对复杂，但不受操作箱内部故障的影响。

其实现原理类似于操作箱内的防跳回路，但需要考虑机构的特殊性质，如机构脱扣等。

总之，防跳回路对于保证断路器正常运行非常重要。

在设计和使用时，应根据实际情况选择合适的防跳回路种类，确保其可靠性和稳定性。

操作箱防跳回路的优点在于它能够保护操作箱内的回路，运行环境良好，不容易出现故障。

然而，它的缺点是保护范围受限，只能防止合闸命令接点误导通造成的断路器跳跃问题，无法避免因操作箱以外的寄生回路或二次回路接地引起的断路器跳跃。

此外，当断路器本体三相不一致继电器动作启动跳闸时，操作箱防跳回路无法启动。

还有一个问题是12TBIJa继电器需要与开关的跳闸电流箱配合。

机构防跳的原理是以___3AP/3-F1断路器A相回路为例，如图2所示：当开关合闸至合位后，S1LA开关常开辅助接点闭合。

若就地合闸接点K76粘连或保护合闸脉冲持续保持，则防跳继电器K75LA启动并自保持；合闸回路中的防跳继电器常闭接点断开，防跳功能实现。

机构防跳的优点是断路器机构防跳回路仅并联在合闸回路中，对分闸回路没有影响，回路相对比较简单，可以实现就地保护，有效地消除了从保护装置到断路器机构箱间的保护死区现象。

然而，它的缺点是机构防跳继电器安装在断路器机构箱或汇控柜中，运行环境比较恶劣，存在受断路器振动影响等隐患，随着年限增长，运行状况逐渐变坏。

断路器的“防跳”装置
1、断路器的“跳跃”
当操作控制开关KK使断路器合于存在永久性故障(如检修后地线未拆除)的电路时，会产生以下的过程:SA在合闸位置→SA1-3通→断路器合闸→继电保护动作.(SA把手未松开)断路器跳闸←出口继电器KOU 接点合这就会使断路器发生多次的“跳一合”，产生“跳跃”现象。

SA1-3接点卡住或自动合闸后KC接点粘住不返回，合于故障电路都可能发生断路器的跳跃现象。

断路器的跳跃危害很大，因为断路器多次断开和接通短路电流，就可能使断路器损坏甚至引起严重事故，同时也使电力系统的正常工作受到很大的影响，所以断路器应有“防跳”措施。

2、专用继电器的电气防跳
对于线路上的断路器，因跳合闸的机会多并且装有自动重合闸，对防跳的要求要高一些，一般应加装专用继电器的电气防跳装置。

专用防跳继电器KLJ有两个线圈:串接于断路器跳闸回路的电流起动线圈和并接于KMC线圈上的电压自保持线圈。

当操作SA使断路器合于永久性故障电路的时候，其防跳原理可用下面的过程来说明:
SA在合闸位置→SA1-3通→断路器合闸→继电保护动作→①，②:
①Yoff 线圈通电→断路器跳闸
②KJL(I)线圈通电→继电器KJL动作→a,b
a.KJL1通→KJL(V)线圈通电→继电器KJL自保持直至SA1-3
断开。

b.KJL2 断→切断KMC 线圈回路。

接点KJL3的作用是防止KOU接点先于QF2接点复归而烧坏，电阻R的作用是使并接的信号继电器能可靠动作。

但KJL3接点回路有可能引起跳闸线圈烧毁的事故，有关分析及采取的措施将在下面论述。

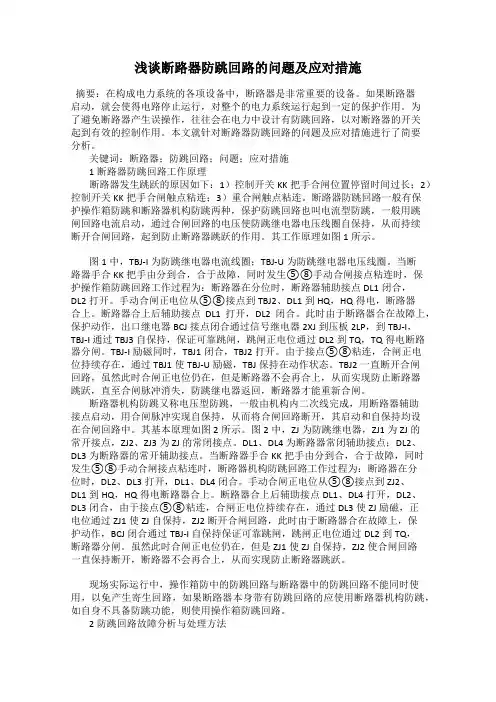

浅谈断路器防跳回路的问题及应对措施摘要：在构成电力系统的各项设备中，断路器是非常重要的设备。

如果断路器启动，就会使得电路停止运行，对整个的电力系统运行起到一定的保护作用。

为了避免断路器产生误操作，往往会在电力中设计有防跳回路，以对断路器的开关起到有效的控制作用。

本文就针对断路器防跳回路的问题及应对措施进行了简要分析。

关键词：断路器；防跳回路；问题；应对措施1断路器防跳回路工作原理断路器发生跳跃的原因如下：1）控制开关KK把手合闸位置停留时间过长；2）控制开关KK把手合闸触点粘连；3）重合闸触点粘连。

断路器防跳回路一般有保护操作箱防跳和断路器机构防跳两种，保护防跳回路也叫电流型防跳，一般用跳闸回路电流启动，通过合闸回路的电压使防跳继电器电压线圈自保持，从而持续断开合闸回路，起到防止断路器跳跃的作用。

其工作原理如图1所示。

图1中，TBJ-I为防跳继电器电流线圈；TBJ-U为防跳继电器电压线圈。

当断路器手合KK把手由分到合，合于故障，同时发生⑤⑧手动合闸接点粘连时，保护操作箱防跳回路工作过程为：断路器在分位时，断路器辅助接点DL1闭合，DL2打开。

手动合闸正电位从⑤⑧接点到TBJ2、DL1到HQ，HQ得电，断路器合上。

断路器合上后辅助接点DL1打开，DL2闭合。

此时由于断路器合在故障上，保护动作，出口继电器BCJ接点闭合通过信号继电器2XJ到压板2LP，到TBJ-I，TBJ-I通过TBJ3自保持，保证可靠跳闸，跳闸正电位通过DL2到TQ，TQ得电断路器分闸。

TBJ-I励磁同时，TBJ1闭合，TBJ2打开。

由于接点⑤⑧粘连，合闸正电位持续存在，通过TBJ1使TBJ-U励磁，TBJ保持在动作状态。

TBJ2一直断开合闸回路，虽然此时合闸正电位仍在，但是断路器不会再合上，从而实现防止断路器跳跃，直至合闸脉冲消失，防跳继电器返回，断路器才能重新合闸。

断路器机构防跳又称电压型防跳，一般由机构内二次线完成，用断路器辅助接点启动，用合闸脉冲实现自保持，从而将合闸回路断开，其启动和自保持均设在合闸回路中。

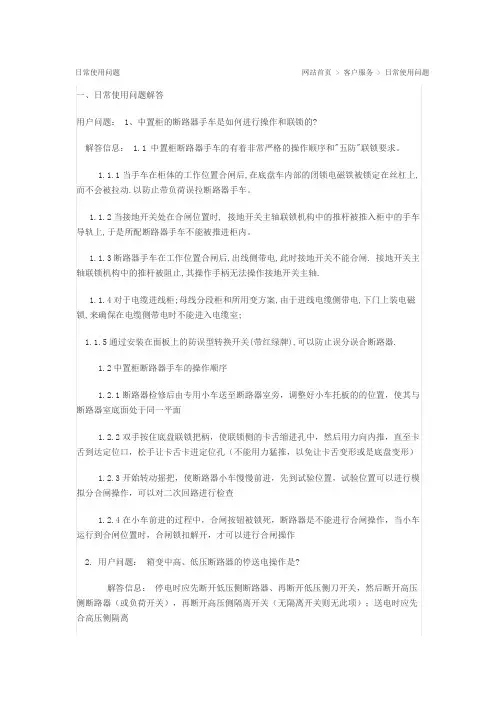

日常使用问题网站首页 > 客户服务 > 日常使用问题一、日常使用问题解答用户问题： 1、中置柜的断路器手车是如何进行操作和联锁的?解答信息： 1.1 中置柜断路器手车的有着非常严格的操作顺序和"五防"联锁要求。

1.1.1当手车在柜体的工作位置合闸后,在底盘车内部的闭锁电磁铁被锁定在丝杠上,而不会被拉动.以防止带负荷误拉断路器手车。

1.1.2当接地开关处在合闸位置时, 接地开关主轴联锁机构中的推杆被推入柜中的手车导轨上,于是所配断路器手车不能被推进柜内。

1.1.3断路器手车在工作位置合闸后,出线侧带电,此时接地开关不能合闸. 接地开关主轴联锁机构中的推杆被阻止,其操作手柄无法操作接地开关主轴.1.1.4对于电缆进线柜;母线分段柜和所用变方案,由于进线电缆侧带电,下门上装电磁锁,来确保在电缆侧带电时不能进入电缆室;1.1.5通过安装在面板上的防误型转换开关(带红绿牌),可以防止误分误合断路器.1.2中置柜断路器手车的操作顺序1.2.1断路器检修后由专用小车送至断路器室旁，调整好小车托板的的位置，使其与断路器室底面处于同一平面1.2.2双手按住底盘联锁把柄，使联锁侧的卡舌缩进孔中，然后用力向内推，直至卡舌到达定位口，松手让卡舌卡进定位孔（不能用力猛推，以免让卡舌变形或是底盘变形）1.2.3开始转动摇把，使断路器小车慢慢前进，先到试验位置，试验位置可以进行模拟分合闸操作，可以对二次回路进行检查1.2.4在小车前进的过程中，合闸按钮被锁死，断路器是不能进行合闸操作，当小车运行到合闸位置时，合闸锁扣解开，才可以进行合闸操作2. 用户问题：箱变中高、低压断路器的停送电操作是?解答信息：停电时应先断开低压侧断路器、再断开低压侧刀开关，然后断开高压侧断路器（或负荷开关），再断开高压侧隔离开关（无隔离开关则无此项）；送电时应先合高压侧隔离开关（无隔离开关则无此项），再合高压侧断路器（或负荷开关），然后闭合低压侧刀开关，再合低压侧断路器，向低压母线（如400V)充电。

断路器机构防跳与保护防跳的解除方法探讨摘要：本文以一起防跳回路引起的异常现象为例，详细分析了防跳回路的基本工作原理，总结出防跳回路解除的基本方法，并建议河源供电局变电管理所在新建变电站中，在确保断路器控制回路不存在寄生回路时，远方采用保护防跳，就地采用断路器机构防跳，通过彼此间的切换实现优势互补，弥补单独使用某种防跳所带来的缺陷，并在继保验收过程中增加此项目。

关键词：断路器；保护防跳；机构防跳1.引言防跳回路在电力系统中，尤其是变电站及电厂的断路器控制方面应用非常广泛，它能够避免异常运行或操作开关反复跳合的问题。

断路器发生跳跃现象，会造成断路器的开断能力下降，以致断路器损坏，严重的还会造成断路器爆炸，而设置防跳回路则能够避免跳跃现象的发生，延长电力设备的使用寿命。

本文以一起防跳回路引起的异常现象为例，详细分析了防跳回路的基本工作原理，总结出防跳回路解除的基本方法。

2.变电站异常现象某变电站110kV线路保护采用南瑞RCS-941微机保护装置，断路器采用杭州西门子的3AP1-FG型号开关。

在保护更换二次安装完毕后，进行断路器分合实验时，在测控屏上合上开关时，断路器可靠合闸，但测控屏上的断路器合闸位置指示“红灯”和分闸位置指示“绿灯”同时点亮，而断路器实际在合闸位置。

3.两种防跳回路的区别及异常分析目前防跳回路的设置存在有两种方式，一是在继电保护装置操作箱中设置，一般称为操作箱防跳或保护防跳，由二次设备厂家设计；二是断路器机构防跳，由一次设备厂家在开关机构控制回路中设计。

两种防跳回路设计的目的都是防止断路器出现多次跳合现象，但在回路的具体实现方式及作用上有所区别，下面分别以南瑞RCS-941微机保护装置中的保护防跳和杭州西门子的3AP1-FG断路器机构防跳为例说明。

南瑞RCS-941微机保护装置控制回路如图1所示，防跳的实现是通过TBJ和防跳继电器TBJV来共同实现的。

保护或人为跳闸时，TBJ动作，启动跳闸保持回路的同时，接于TBJV线圈回路的TBJ常开接点也闭合。

断路器串联防跳线路应注意的几个问题分析摘要：断路器如果在工作的时候连续跳跃，将会给其正常使用带来影响，甚至造成比较危险的事故，所以断路器的防跳保护十分重要。

本文从断路器防跳的工作原理出发，对其串联防跳线路中出现的问题进行阐述，并提出了相应的解决方案，希望能给相关的工作研究人员带来参考价值。

关键词：断路器；串联；防跳线路；问题；方法众所周知，断路器的控制回路一旦发生跳跃情况是十分危险的，不仅容易让机器损坏，而且还有可能造成断路器的爆炸。

断路器的跳跃现象一般发生在跳闸和合闸回路同时接通的时间，为了防止其发生，一般情况下都是采用断路器的防跳线路在跳跃情况发生时将断路器闭锁的方法进行保护。

常用的防跳回路有串联和并联两种，我国通常使用的是串联防跳回路。

合理的防跳回路不仅具有防跳功能，还能避免保护出口触点断弧情况的发生。

一、断路器串联式防跳回路的工作原理图一串联式防跳回路工作原理如图一所示，电流的线圈通过串联的方式连接在断路器的跳闸回路中，电流启动防跳继电器TBJ，电压额保持线圈和断路器的合闸线圈是并联的。

当断路器的合闸线圈合闸到有故障的线路或者设备上的时候，继电保护启动，出口接点TJ处于闭合状态；与此同时，防跳继电器TBJ的电流线圈也开始工作，断路器跳闸，TBJ的常闭接点吧合闸回路断开，而另一对常开接点和电压线圈接通，并处于保持状态。

如果此时SK（5-8）或者HJ接点返回不了继续发出合闸的指令，因为合闸回路已经被断开的原因将会使断路器不可以合闸，进而达到了防跳保护的目的。

此外，在防跳继电器TBJ启动之后，在保护出口并联的常开接点闭合并且自保，一直到断路器的常开辅助接点变为才会结束，起到了防止保护出口接点发生断弧现象发生的作用。

二、断路器串联防跳线路的应用实例图二串联式防跳线路图实例图二是发电厂典型的断路器串联式防跳回路接线图。

KCF表示专设的双线圈防跳继电器。

在合闸的过程中，如果发生了永久性故障，那么继电保护功能开始启动，保护出口继电器KCO的常开触点就会发生闭合，进而造成断路器跳闸[1]，与此同时防跳继电器KCF启动，由于其电流线圈带电，所以触点KCF1闭合。

断路器防跳线圈与保护装置跳位继配置不合理的分析与改进赵东成发布时间：2021-11-07T05:29:50.207Z 来源：《福光技术》2021年17期作者：赵东成[导读] 断路器在电力系统发电、输电、配电和电能转换的过程中，担任着开合、控制和保护用电设备的重要角色。

阳城国际发电有限责任公司山西晋城048102摘要：断路器在电力系统发电、输电、配电和电能转换的过程中，担任着开合、控制和保护用电设备的重要角色。

断路器防跳功能是保证故障发生后防止重合于故障的重要保证。

在现场实际运行中出现保护装置更换或开关更换后，开关本体防跳线圈与保护装置跳位继阻值匹配失衡造成的开关只能合分一次的现象。

关键词：断路器；防跳；保护装置断路器防跳回路的作用及防跳方式断路器防跳回路的作用当短路器的合闸按钮（接点）粘死未能及时返回，而此时断路器又有故障需要保护跳闸，短路器将发生连续分合的现象，而防跳回路可靠使合闸线圈断电，防止此现象发生。

断路器防跳方式目前采用的短路器防跳方式有串联式防跳回路、并联式防跳回路、弹簧储能式防跳回路、跳闸线圈辅助接点等，其中并联式防跳回路为：防跳继电器的线圈与合闸线圈并联，当此时合闸命令存在时，防跳继电器会带电，防跳继电器常闭接点将合闸回路断开，合闸线圈无法带电，同时防跳继电器常开接点闭合，若此时断路器发生故障跳闸，由于合闸线圈无法带电，可有效防止断路器跳跃问题发生。

本文以并联式防跳回路为例，以某公司 3AE 断路器防跳回路和某公司 PCS 系列保护装置配置不合理为例进行论述。

断路器防跳线圈与保护装置跳位继配置不合理的背景及原因背景现场进行设备选型时，常单一选择保护装置或断路器，因保护装置厂家和断路器厂家均未重点关注与其配套设备电阻配合的问题，导致新旧设备之间或不同厂家设备之间在开关本体防跳线圈与跳位继线圈存在阻值匹配失衡问题。

即开关在合闸后，弹簧合后储能时，储能常闭辅助接点S3 断开的 2s 内，开关本体防跳继电器 K1 会与保护装置跳闸位置监视继电器构成通路，因两线圈电阻匹配失衡，理想状态下应为跳闸位置监视继电器阻值远大于防跳继电器线圈 K1 阻值，故在开关分闸以后，只有跳闸位置监视继电器动作，防跳继电器返回，因为没有达到上述条件，导致防跳继电器线圈励磁，反而保护装置跳闸位置监视继电器无法达到动作电压，阻值的不平衡造成线圈电压分布不合理，防跳继电器 K1 动作后通过自身常开辅助接点自保持。

中置柜保护跳闸指示
1、故障现象：
这种故障原因是保护动作。

高压柜上装有过流、速断和温度等保护。

当线路或变压器出现故障时，保护继电器动作使断路器跳闸。

跳闸后开关柜绿色分闸指示灯亮，高压柜或中央信号系统有声光报警信号，综合保护装置有保护动作的告警信息。

2、判断方法：
判断故障原因可以根据告警信息情况进行判断。

在此高压柜中变压器温度保护动作和真空断路器内部机械故障没有报警指示，变压器温度保护动作需在变压器上或后台界面上查询，过流速断等保护动作在综合保护装置上可以明确判断动作原因。

一起110kV断路器操作箱防跳异常问题的探讨广东电网公司阳江供电局的研究人员吕梦丽，在2017年第10期《电气技术》杂志上撰文，针对某110kV断路器保护装置试验工作中，在测试操作箱防跳跃回路的功能时，发现断路器在合上位置，且重合闸出口压板投入时，通过测控屏上的合闸把手保持合闸指令，然后发出跳闸指令，断路器跳闸后会再次合闸，防跳保护没有实现防跳功能。

分析得知，主要是因为同期手合时合闸指令的返回时间比重合闸返回时间快造成的。

提出并实现了针对此类操作箱防跳跃回路正确的试验方法，且分别在不同厂家装置上进行试验，证明防跳保护可靠实现防跳跃功能。

对保护测控装置定检、验收和防跳跃回路故障排查等均具有一定的参考作用和指导意义，消除隐患。

1 前言随着电力系统向着大机组、高电压、大电网的方向发展，防跳跃回路在变电站断路器控制回路中起着重要的作用[1]。

防跳跃是指防止在手合断路器于故障点同时发生手合接点粘连的情况下，由于“保护动作跳闸”与“手合开关接点粘连”同时发生造成断路器反复跳合的情况。

断路器发生多次跳跃容易引起或者扩大事故，同时还会造成绝缘降低、遮断能力降低，甚至可能会造成断路器爆炸，危机人身设备安全[2-3,7]。

所以断路器控制回路中防跳跃回路的设计必须保证本间隔的安全稳定运行，对防跳跃回路的验收、定检及消缺等工作就显得尤为重要。

110kV岗美站110kV岗塘线路保护装置和测控装置的型号分别是南瑞继保RCS-943和北京四方CSI-200E。

在对本间隔的保护测控装置试验及二次回路检查工作中，发现对防跳跃回路做试验时发生了异常情况，当通过手合把手合闸于故障线路上且把手粘连时，重合闸出口动作使断路器再次合闸。

2 原理分析现在的保护厂家和断路器厂家均在各自的二次回路中设计了相应的电气防跳跃回路，本文将对两种防跳跃回路的工作原理进行阐述，对于二者的对比分析及应用见文献[4]，本文将不再赘述。

（1）如图1所示，为RCS-943 SWI插件部分控制回路图[5]。

断路器的分、合闸回路TBJ1 TBJ5 8 TBJ2 DL1 HQ9 11 LD RSM13 15 HD R6 7 TBJ DL2 TQ6 7BCJ变电站中，断路器的合闸和分闸操作通常是在主控制室进行的，主控制室中的控制屏上，装有对断路器进行合闸和跳闸控制的转换开关，转换开关与断路器操动机构之间用控制电缆联系。

1、 合闸状态：断路器处于合闸状态时，断路器操作机构中的辅助开关（转换开关）的常开接点是闭合的，红灯经附加电阻和断路器常开辅助接点及跳闸线圈形成回路，红灯发平光。

这时虽然跳闸线圈有电流通过，但因回路中串接了红灯电阻及附加电阻，故电流很少，电磁力不足以将跳闸铁芯吸合，断路器不会动作跳闸，灯所以带附加电阻，是防止灯泡两端短接，造成断路器误跳闸。

红灯亮平光，一方面指示断路器在合闸位置，另一方面指示跳闸回路完好。

2、 跳闸操作：断路器跳闸操作时，红灯及附加电阻被操作把手的6、7接点所短接，因而流过跳闸线圈的电流增大，跳闸线圈励磁，断路器动作，实现跳闸。

跳闸后，其辅助开关常开接点断开，使跳闸线圈断电，此时，绿灯发平光，指示断路器在分闸位置。

这时虽然合闸线圈有电流通过，但因回路中串接了绿灯电阻及附加电阻，故电流很少，电磁力不足以将合闸铁芯吸合，断路器不会动作合闸，绿灯亮平光，一方面指示断路器在分闸位置，另一方面指示合闸回路完好。

²1V I断路器的跳跃及防止措施所谓跳跃就是断路器合闸后操作把手在未复归状态，若此时发生故障使断路器跳闸，由于合闸脉冲未解除，促使断路器再次合闸，如果合闸脉冲始终不能解除，断路器将出现多次的跳-合现象，这种现象称为跳跃现象。
