断路器防跳回路解析

断路器防跳回路浅析摘要：保护装置和断路器操作回路均有电气防跳回路。

若二个防跳回路接线配合不当，会出现装置故障。

通过分析发电机保护装置和断路器操作机构防跳回路工作原理,以及同时采用两种防跳回路产生的问题和解决方法,为现场运行维护人员提供了参考。

关键词：断路器；发电机保护装置；防跳回路1引言在电力系统中，断路器的防跳回路是二次回路中最重要的回路之一，防跳回路的存在可以避免断路器出现“跳跃”问题，有效提高电力系统稳定性。

但在实际工程应用中，微机保护装置中的防跳功能总会与断路器的防跳产生冲突，这就要考虑断路器操作回路和微机保护装置二次回路防跳回路接线配合问题。

本文通过分析了保护装置防跳回路和断路器操作机构防跳回路，以及同时采用两种防跳回路时产生的问题，并给出实际工作中检查防跳回路正确性的试验方法。

2防跳工作原理2.1保护装置防跳工作原理保护测控装置合分闸及防跳回路如图1所示图1 发电机微机保护装置原理防跳继电器（跳闸保持继电器）TBJ有电压线圈和电流线圈，其中电流线圈为启动线圈，串接在跳闸回路；电压线圈为自保持线圈与合闸线圈并联接法。

QF 为断路器辅助接点，YC为断路器合闸线圈，YT为断路器分闸线圈，S8和S9为断路器试验和工作位置接点，TWJ和HWJ为跳闸、合闸位置继电器，BH为保护跳闸接点。

发电机为同期合闸，当发电机同期合闸时HBJ常开接点闭合,合闸线圈YC得电，断路器动作合闸。

若此时一次系统发生故障，保护动作，保护跳闸接点BH 接通，跳闸线圈YT得电动作于跳闸，而串接在跳闸回路的防跳继电器（跳闸保持继电器）TBJ电流线圈得电，合闸回路TBJ常闭接点断开，切断了合闸回路。

避免合闸继电器HBJ常开接点粘住，而导致跳闸后又合闸并重复上述动作情况发生。

同时防跳继电器TBJ的两副常开接点也得电闭合，跳闸回路TBJ常开接点闭合自保持，TBJ电压线圈得电也自保持，双重保护防止跳跃事故发生。

直到合闸继电器HBJ失电，其常开接点恢复断开后，防跳继电器（跳闸保持继电器）TBJ 电压线圈失电，TBJ所有接点复归。

总变10kV进线断路器防跳回路分析中海油东方石化有限责任公司的研究人员李勇，在2015年第5期《电气技术》杂志上撰文，断路器跳跃现象对开关及负载具有频繁冲击，防跳回路是保护开关的重要二次部分。

以南瑞NSP30C操作机构防跳和西门子3AH5断路器本体防跳为例，分析两种防跳原理。

并对总变10kV进线断路器所使用的两套防跳机构配合可能出现状况进行分析，提出几种可避免防跳失效改造，完善防跳回路，保障供电可靠性。

断路器（开关）是电力系统中重要的一次设备，在其手动或自动装置合闸后，如果操作控制开关未复归导致粘连或控制开关触点、自动装置触点卡主，此时保护动作使断路器跳闸时，断路器将会合闸于故障线路，而发生多次“跳-合”现象。

因此需要防跳回路，以防止开关发生跳跃现象，进而保护开关装置以及负载免受频繁冲击。

我厂总变10kV进线开关柜使用西门子3AH5断路器，经由南瑞集团的NSP30C操作箱控制。

本文对操作箱与断路器本体的防跳回路的接线和作用进行比较分析，并进一步探讨两者使用配合问题。

1 防跳工作原理1.1 操作机构防跳工作原理NSP30C高压开关操作箱具备操作所需所有功能，包括跳合闸监视功能，较多用于110kV或35kV的三相开关操作NSP30C防跳回路工作原理如图一。

防跳回路选用的是电流启动，电压保持的双线圈继电器。

电流线圈TBJ串接于分闸回路作为启动线圈，电压线圈TBJV接于合闸回路，作为保持线圈。

当分闸时，电流线圈TBJ经分闸回路启动，其常开接点TBJ闭合。

如果合闸回路发生开关粘连现象，或处于手动合闸位置时，电压线圈TBJV启动，并通过其常开接点自保持，其常闭接点马上断开合闸回路，保证断路器在分闸过程中不能马上在合闸。

此外NSP30C在合闸时通过HBJ实现合闸保持回路与TBJ实现跳闸保持回路，以保证开关的可靠分合闸和防止分合闸接点因拉弧而烧坏。

图一操作机构防跳回路图中：HHJ-合后继电器；TBJV-防跳继电器；TBJ-跳闸保持及防跳继电器；HBJ-合闸保持继电器；TWJ-合闸回路监视继电器；HWJ-跳闸回路监视继电器；R-分压电阻；HC-合闸线圈；TQ-跳闸线圈；CB断路器辅助触点1.2 断路器本体防跳工作原理进线断路器选用西门子的3AH5断路器，3AH5真空断路器采用特殊触点执行真空断路的连接动作并为这些触点专门开发了改良型操作机构，同时该产品为适应中国电力系统的运行工况采用了大爬距绝缘设计，配用最新开发的大爬距真空灭弧室，因其产品优质性而广泛应用于电力、石化、冶金行业等。

断路器本体防跳回路原理断路器是一种电力设备，用于在电路中保护其他电气设备免受过流和短路等故障的影响。

在电力系统中，断路器的稳定性和可靠性至关重要。

为了确保断路器能够正常运行，一种称为防跳回路的原理被广泛采用，以防止断路器在发生故障时意外地恢复其工作状态。

防跳回路的基本原理是通过在断路器主触头和辅助触头之间添加保持电路来实现的。

当断路器处于打开状态时，保持电路会接通并吸引辅助触头，这样即使主触头在故障恢复后突然关闭，辅助触头仍然保持吸合，从而防止断路器的跳回。

在断路器主体中，主要包含以下几个部分：控制电路、熔断器、分断器、触头、保持电路和弹簧机构。

这些部分协同工作，以保证断路器的正常运行。

控制电路是断路器的核心部分，它负责控制断路器的开关状态。

当电流超过额定值或发生短路时，控制电路会接收信号并触发断路器的切断动作。

控制电路还监测断路器的状况，如过温、超载等，以避免潜在的故障。

熔断器位于断路器主体的前端，主要用于检测电流是否超过额定值。

当电流超过熔断器的额定值时，熔断器内的电阻丝会瞬间熔断，切断电流的通路，从而保护其他设备免受过载电流的影响。

分断器是断路器的关键组件之一，它位于断路器的断口处。

当断路器被触发切断电路时，分断器会迅速分开主触头和辅助触头，从而有效切断电流的通路。

触头是用于传输电流的金属零件，它是断路器打开和关闭的关键部分。

主触头和辅助触头通过电磁力或机械力紧密接触在一起，在断路器关闭时形成电流通路。

保持电路是为了防止断路器跳回而设计的。

当断路器被打开时，保持电路会接通，并产生足够的吸引力将辅助触头固定在位，从而阻止断路器的意外恢复。

弹簧机构是断路器的动力来源，它提供足够的力量来闭合和断开断路器。

当断路器被触发打开时，弹簧会释放能量并将触头分离，同时在断路器关闭时，弹簧会重新压缩并闭合断路器。

断路器的防跳回路原理是通过在断路器主触头和辅助触头之间添加保持电路来防止断路器在故障恢复后意外地跳回。

断路器防跳回路原理一、引言断路器是电力系统中常用的保护设备，其作用是在电路发生短路或过载时自动切断电源，以保护设备和人员安全。

但有时候，由于某些原因，断路器会出现跳回的情况，即在断开电路后又自动合闸。

为了防止这种情况的发生，需要采取相应的措施。

本文将详细介绍断路器防跳回路的原理。

二、断路器的工作原理首先需要了解一下断路器的工作原理。

断路器是通过磁场力和弹簧力来实现开关动作的。

当电流通过断路器时，会产生磁场力使得触头吸合；当电流超过额定值时，则会产生过载保护动作；当电流突然增大到很高值时，则会产生短路保护动作。

三、跳回现象及其危害然而，在某些情况下，如负荷不均衡或接地故障等，断路器可能会出现跳回现象。

这种情况下，虽然已经切断了电源，但由于某些原因（如接触不良等），触头又自动合闸了。

这会给电力系统带来很大的危害，如：1.对设备造成损坏，甚至引起火灾；2.给人员带来安全隐患，可能导致触电事故的发生；3.影响电力系统的正常运行，甚至导致整个系统瘫痪。

因此，需要采取措施来防止断路器跳回。

四、断路器防跳回路的原理为了解决断路器跳回的问题，可以采用防跳回装置。

这种装置一般包括两个部分：一个是检测部分，用于检测是否出现跳回现象；另一个是动作部分，用于切断电源。

1.检测部分检测部分一般采用电流互感器或电压互感器等传感器进行监测。

当出现跳回现象时，传感器会感应到异常信号，并将信号传递给动作部分。

2.动作部分动作部分一般采用继电器等开关元件进行控制。

当检测到异常信号时，继电器会自动切断电源，以避免出现危险情况。

五、总结通过上述介绍可以看出，在断路器中加入防跳回装置是非常必要的。

这种装置可以有效地避免断路器跳回所带来的危害，保障电力系统和人员的安全。

断路器防跳回路分析及规范防跳回路是断路器合闸回路中的重要部分，用于防止断路器跳跃现象。

跳跃现象指的是合闸回路出现故障或机构问题，导致断路器多次分合或反复合闸分闸。

防跳回路分为操作箱内和断路器就地操作机构内两类。

在操作箱内的防跳回路中，继电器12TBIJa动作后，防跳继电器1TBUJa启动。

若出现保护重合闸脉冲过长、开关机构辅助接点故障或操作把手接点粘连等情况，继电器2TBUJa将启动并自保持，使开关合闸回路不能导通，达到防跳的目的。

操作箱防跳回路的优点是实现简单，缺点是容易受到操作箱内部故障的影响。

断路器就地操作机构内的防跳回路则相对复杂，但不受操作箱内部故障的影响。

其实现原理类似于操作箱内的防跳回路，但需要考虑机构的特殊性质，如机构脱扣等。

总之，防跳回路对于保证断路器正常运行非常重要。

在设计和使用时，应根据实际情况选择合适的防跳回路种类，确保其可靠性和稳定性。

操作箱防跳回路的优点在于它能够保护操作箱内的回路，运行环境良好，不容易出现故障。

然而，它的缺点是保护范围受限，只能防止合闸命令接点误导通造成的断路器跳跃问题，无法避免因操作箱以外的寄生回路或二次回路接地引起的断路器跳跃。

此外，当断路器本体三相不一致继电器动作启动跳闸时，操作箱防跳回路无法启动。

还有一个问题是12TBIJa继电器需要与开关的跳闸电流箱配合。

机构防跳的原理是以___3AP/3-F1断路器A相回路为例，如图2所示：当开关合闸至合位后，S1LA开关常开辅助接点闭合。

若就地合闸接点K76粘连或保护合闸脉冲持续保持，则防跳继电器K75LA启动并自保持；合闸回路中的防跳继电器常闭接点断开，防跳功能实现。

机构防跳的优点是断路器机构防跳回路仅并联在合闸回路中，对分闸回路没有影响，回路相对比较简单，可以实现就地保护，有效地消除了从保护装置到断路器机构箱间的保护死区现象。

然而，它的缺点是机构防跳继电器安装在断路器机构箱或汇控柜中，运行环境比较恶劣，存在受断路器振动影响等隐患，随着年限增长，运行状况逐渐变坏。

高压交流断路器防跳回路原理与防跳失败原因浅析【摘要】高压交流断路器是电力系统中非常重要的设备，用于在电路发生故障时切断电路以保护设备和人员安全。

防跳回路是一种保护措施，能够防止断路器在故障消失后自动闭合，造成设备再次受到损坏。

本文围绕高压交流断路器的防跳回路原理展开讨论，介绍了其工作原理和实现方式。

分析了高压交流断路器防跳失败的一些常见原因，包括电气故障、机械故障等。

强调了高压交流断路器防跳回路的重要性，指出其对电力系统安全稳定运行的重要作用。

通过对高压交流断路器防跳回路的深入了解，可以帮助提高电力系统的可靠性和安全性，保障设备和人员的安全。

【关键词】关键词：高压交流断路器、防跳回路、原理、失败原因、重要性。

1. 引言1.1 高压交流断路器概述高压交流断路器是一种重要的电气设备，用于在电路中断开或闭合电流。

它通常用于高压电网中，以保护电网和相关设备免受过载或短路的损坏。

高压交流断路器可以快速断开电路，并可靠地在电压大时承载电流。

高压交流断路器通常由断路器本体和辅助装置组成。

断路器本体主要由触头、触头间隙、灭弧室等组件构成，用于实现对电路的开合。

而辅助装置中的防跳回路则是确保断路器在断开电路后不会自身跳回闭合的关键部件。

在高压交流断路器中，防跳回路通过检测电流和电压的状态来确保断路器在断开电路后不会自动闭合。

防跳回路的原理是利用电磁力使得触头保持在打开状态，避免意外闭合造成的设备损坏和人员安全问题。

高压交流断路器是保障电力系统安全运行的重要设备，而防跳回路则是确保断路器正常工作的关键部件之一。

对于高压电网来说，高压交流断路器的概述及其关键部件的工作原理都至关重要。

2. 正文2.1 高压交流断路器防跳回路原理高压交流断路器防跳回路原理是指通过设置电气或机械装置，使得在断路器发生过电流或过负载时，能够防止断路器因电力系统的反冲而导致跳闸。

高压交流断路器通常采用电磁触发机构或无过负载保护的励磁机构，通过这些机构实现对断路器的控制和保护。

断路器的防跳（跳跃闭锁）控制回路当合闸回路出现故障时进行分闸，或短路事故未排除，又进行合闸（误操作），这时就会出现断路器反复合分闸，不仅容易引起或扩大事故，还会引起设备损坏或人身事故，所以高压开关控制回路应设计防跳。

防跳一般选用电流启动，电压保持的双线圈继电器。

电流线圈串接于分闸回路作为启动线圈。

电压线圈接于合闸回路，作为保持线圈，当分闸时，电流线圈经分闸回路起动。

如果合闸回路有故障，或处于手动合闸位置，电压线圈起启动并通过其常开接点自保持，其常闭接点马上断开合闸回路，保证断路器在分闸过程中不能马上再合闸。

防跳继电器的电流回路还可以通过其常开接点将电流线圈自保持，这样可以减轻保护继电器的出口接点断开负荷，也减少了保护继电器的保持时间要求。

有些微机保护装置自己已具有防跳功能，这样就可以不再设计防跳回路。

断路器操作机构选用弹簧储能时，如果选用储能后可以进行一次合闸与分闸的弹簧储能操作机构（也有用于重合闸的储能后可以进行二次合闸与分闸的弹簧储能操作机构），因为储能一般都要求10秒左右，当储能开关经常处于断开位置时，储一次能，合完之后，将储能开关再处于断开位置，可以跳一次闸；跳闸之后，要手动储能之后才能进行合闸，此时，也可以不再设计防跳回路。

1．断路器的“跳跃”现象及危害如果手动合闸后控制开关（SA的手柄尚未松开 5—8触点仍在接通状态）或者自动重合闸装置的出口触点K1烧结，若此时发生故障，则保护装置动作，其出口K2触点闭合，跳闸线圈YT通电起动使断路器跳闸，则QF2接通，使接触器KM又带电，使断路器再次合闸，保护装置又动作使断路器又跳闸……，断路器的这种多次“跳一合”现象称为“跳跃”。

如果断路器发生跳跃，势必造成绝缘下降、油温上升，严重时会引起断路器发生爆炸事故，危及设备和人身的安全。

2．断路器的“防跳”控制回路在35kV及以上电压的断路器控制回路中，通常加装防跳中间继电器KCF，如图5－3所示。

KCF 常采用DZB型中间继电器，它有两个线圈：电流起动线圈KCF1，串接于跳闸回路中；电压（自保持）线圈KCF2，与自身的动合触点串联，再并接于合闸接触器KM的回路中。

断路器防跳回路原理与分析摘要：在电力系统中，开关控制回路的防跳回路是工程验收定检当中极其重要的回路。

防跳是防止“开关跳跃”的简称。

所谓跳跃是由于合闸回路手合或者遥合节点粘连等原因，造成合闸输出端一直有合闸电压。

当开关因故障跳开后，会马上又合上，保护动作开关会再次跳开，因为一直有合闸电压，开关又会再一次合上。

众所周知，一旦发生开关跳跃，会导致开关损坏，严重还会造成开关爆炸，所以防跳功能是开关控制回路中必不可少的一部分。

理解防跳回路的功能作用，分析控制回路中有关防跳继电器与合闸回路、监视回路相互配合问题，以及防跳试验注意事项等方面是十分重要的。

关键词：防跳回路，防跳继电器，开关辅助节点一、引言为什么要设置防跳回路开关跳跃是由于开关原因导致开关反复重合闸，如果我们不采取防跳措施就会使开关的速断能力下降，严重会引起开关爆炸，威胁人身安全。

我们可以考虑，开关发生跳跃有两种情况：第一种是开关合闸于线路故障，保护动作使开关断开，但是由于合闸脉冲没有解除，就会使开关再次合上。

第二种情况是开关的机构发生故障（例如偷跳，机构脱扣），不能使开关正常合闸，如果此时开关合闸脉冲没有解除，就会反复合闸，会造成开关损坏。

为此，我们设置了两套防跳回路，第一种为保护装置防跳，第二种为开关机构防跳。

二、防跳的具体过程下面我们已220kV线路的防跳为例来说明：2.1保护装置防跳过程：由于220kV线路分合闸操作为分相操作，以C相为例，做防跳试验时，开关在合闸位置，用短接线短接保护屏A后端子排手合位置端子，使得手合保持继电器1SHJ励磁，从而1SHJ继电器常开节点闭合。

当在昂立仪器加入故障电流和故障电压时，使跳闸回路导通，跳开开关，使得52开关辅助节点闭合，此时手合短接处没有松开，使得合闸回路导通。

合闸回路为正电→11YJJ→n238→4D4→手合继电器1SHJ节点→SHJC继电器→1TBUJC常闭节点→2TBUJC常闭节点→操作机构箱→负电。

浅谈断路器防跳回路的问题及应对措施摘要：在构成电力系统的各项设备中，断路器是非常重要的设备。

如果断路器启动，就会使得电路停止运行，对整个的电力系统运行起到一定的保护作用。

为了避免断路器产生误操作，往往会在电力中设计有防跳回路，以对断路器的开关起到有效的控制作用。

本文就针对断路器防跳回路的问题及应对措施进行了简要分析。

关键词：断路器；防跳回路；问题；应对措施1断路器防跳回路工作原理断路器发生跳跃的原因如下：1）控制开关KK把手合闸位置停留时间过长；2）控制开关KK把手合闸触点粘连；3）重合闸触点粘连。

断路器防跳回路一般有保护操作箱防跳和断路器机构防跳两种，保护防跳回路也叫电流型防跳，一般用跳闸回路电流启动，通过合闸回路的电压使防跳继电器电压线圈自保持，从而持续断开合闸回路，起到防止断路器跳跃的作用。

其工作原理如图1所示。

图1中，TBJ-I为防跳继电器电流线圈；TBJ-U为防跳继电器电压线圈。

当断路器手合KK把手由分到合，合于故障，同时发生⑤⑧手动合闸接点粘连时，保护操作箱防跳回路工作过程为：断路器在分位时，断路器辅助接点DL1闭合，DL2打开。

手动合闸正电位从⑤⑧接点到TBJ2、DL1到HQ，HQ得电，断路器合上。

断路器合上后辅助接点DL1打开，DL2闭合。

此时由于断路器合在故障上，保护动作，出口继电器BCJ接点闭合通过信号继电器2XJ到压板2LP，到TBJ-I，TBJ-I通过TBJ3自保持，保证可靠跳闸，跳闸正电位通过DL2到TQ，TQ得电断路器分闸。

TBJ-I励磁同时，TBJ1闭合，TBJ2打开。

由于接点⑤⑧粘连，合闸正电位持续存在，通过TBJ1使TBJ-U励磁，TBJ保持在动作状态。

TBJ2一直断开合闸回路，虽然此时合闸正电位仍在，但是断路器不会再合上，从而实现防止断路器跳跃，直至合闸脉冲消失，防跳继电器返回，断路器才能重新合闸。

断路器机构防跳又称电压型防跳，一般由机构内二次线完成，用断路器辅助接点启动，用合闸脉冲实现自保持，从而将合闸回路断开，其启动和自保持均设在合闸回路中。

断路器的防跳（跳跃闭锁）控制回路当合闸回路出现故障时进行分闸，或短路事故未排除，又进行合闸（误操作），这时就会出现断路器反复合分闸，不仅容易引起或扩大事故，还会引起设备损坏或人身事故，所以高压开关控制回路应设计防跳。

防跳一般选用电流启动，电压保持的双线圈继电器。

电流线圈串接于分闸回路作为启动线圈。

电压线圈接于合闸回路，作为保持线圈，当分闸时，电流线圈经分闸回路起动。

如果合闸回路有故障，或处于手动合闸位置，电压线圈起启动并通过其常开接点自保持，其常闭接点马上断开合闸回路，保证断路器在分闸过程中不能马上再合闸。

防跳继电器的电流回路还可以通过其常开接点将电流线圈自保持，这样可以减轻保护继电器的出口接点断开负荷，也减少了保护继电器的保持时间要求。

有些微机保护装置自己已具有防跳功能，这样就可以不再设计防跳回路。

断路器操作机构选用弹簧储能时，如果选用储能后可以进行一次合闸与分闸的弹簧储能操作机构（也有用于重合闸的储能后可以进行二次合闸与分闸的弹簧储能操作机构），因为储能一般都要求10秒左右，当储能开关经常处于断开位置时，储一次能，合完之后，将储能开关再处于断开位置，可以跳一次闸；跳闸之后，要手动储能之后才能进行合闸，此时，也可以不再设计防跳回路。

1．断路器的“跳跃”现象及危害如果手动合闸后控制开关（SA的手柄尚未松开 5—8触点仍在接通状态）或者自动重合闸装置的出口触点K1烧结，若此时发生故障，则保护装置动作，其出口K2触点闭合，跳闸线圈YT通电起动使断路器跳闸，则QF2接通，使接触器KM又带电，使断路器再次合闸，保护装置又动作使断路器又跳闸……，断路器的这种多次“跳一合”现象称为“跳跃”。

如果断路器发生跳跃，势必造成绝缘下降、油温上升，严重时会引起断路器发生爆炸事故，危及设备和人身的安全。

2．断路器的“防跳”控制回路在35kV及以上电压的断路器控制回路中，通常加装防跳中间继电器KCF，如图5－3所示。

KCF 常采用DZB型中间继电器，它有两个线圈：电流起动线圈KCF1，串接于跳闸回路中；电压（自保持）线圈KCF2，与自身的动合触点串联，再并接于合闸接触器KM的回路中。

断路器本体防跳回路原理详解1. 引言断路器是电力系统中保护装置的一种，主要用于预防电路过载和短路，保证电力系统的安全运行。

断路器通常由断路器本体和辅助触头组成，而断路器本体中的防跳回路则起到了重要的作用。

本文将详细解释断路器本体防跳回路的基本原理。

2. 断路器本体结构断路器本体是断路器的主要组成部分，它由固定触头、触发机构、分合闸机构和电磁铁等组件构成。

2.1 固定触头固定触头是断路器本体中的触头之一，它固定在断路器的固定触头腔中。

固定触头的主要作用是提供电流的进出口。

2.2 触发机构触发机构是断路器本体中的关键部件，它负责控制断路器的开合动作。

触发机构通常由电磁铁和机械传动机构组成。

2.3 分合闸机构分合闸机构是断路器本体中的另一个重要部件，它用于实现断路器的分合闸动作。

分合闸机构通常由机械传动机构和弹簧机构组成。

2.4 电磁铁电磁铁是断路器本体中的一个关键元件，它由线圈和铁芯组成。

当电磁铁通电时，会在铁芯上产生强磁场，从而引起机械传动机构的运动。

3. 断路器本体防跳回路原理断路器本体防跳回路是断路器中的一种保护机制，它的主要作用是防止断路器在分闸或合闸时因异常情况而造成的跳闸回路。

断路器本体防跳回路的设计原理如下：3.1 被动触发机构断路器本体防跳回路采用了被动触发机构的设计，即断路器只有在电力系统中存在异常情况时才会自动跳闸。

异常情况包括电流过载、短路、接地故障等。

3.2 过电流保护装置断路器本体防跳回路中通常配备了过电流保护装置，该装置能够监测电力系统中的电流大小，并根据设定的保护参数来判断是否存在过电流情况。

当电流超过设定值时，过电流保护装置会自动触发断路器的分闸动作。

3.3 短路保护装置除了过电流保护装置外，断路器本体防跳回路还配备了短路保护装置。

短路保护装置能够检测电力系统中的短路故障，并根据设定的保护参数来判断是否存在短路情况。

当检测到短路故障时，短路保护装置会立即触发断路器的分闸动作。

由于跳合闸回路中的跳合闸线圈为感性负载，回路断开时，将承受线圈产生的反向浪涌电压，往往会出现接点拉弧，因此，切断跳合闸线圈回路应由具有一定灭弧能力的断路器辅助触点在开关主触头动作后完成；同时，由于保护接点应瞬时返回，为避免保护接点返回时断开跳合闸回路，保护出口接点导通跳合闸回路的同时应启动保持回路，由保持回路来保证即使保护接点断开后跳合闸回路仍旧导通。

在断路器合闸后，断路器位置常闭接点（S1LA）断开合闸回路，位置常开接点闭合。

正电源经合闸保持接点、合闸保持继电器（SHJa）、机构防跳继电器自保持接点、机构箱防跳继电器（K75LA）到负电源形成通路。

正常情况下，需要该回路电流小于合闸保持继电器的自保持电流，通过合闸保持继电器的复归，断开该回路。

如果操作箱合闸保持回路与机构箱防跳回路的参数配合不当，可能导致在开关合闸后，操作箱合闸保持继电器无法返回，造成机构箱防跳回路始终处于励磁状态，合闸回路一直被断开。

这种情况下，断路器只能被合、分一次。

3.两个防跳功能同时使用可能存在的问题通过以上的分析可知，操作箱防跳和断路器机构防跳都能独立实现断路器的防跳功能。

如果两种防跳回路同时使用会出现以下三种情况：1）当操作箱防跳继电器（1TBUJ）先动作，切断断路器的合闸回路，合闸正电不会导至机构防跳继电器K15LA出，则断路器机构防跳不会动作。

由操作箱防跳继电器（1TBUJa）实现防跳功能，防跳功能正常。

2）当机构防跳继电器（K75LA）先动作，切断断路器的合闸回路，但合闸正电会导至操作箱防跳继电器（1TBUJa）处；当跳闸保持继电器（12TBIJa）动作，操作箱防跳继电器（1TBUJa）仍然会动作，切断合闸回路，合闸正电不会导至断路器机构防跳继电器（K75LA）处，则K75LA返回；由操作箱防跳继电器TBJV实现防跳功能，防跳功能正常。

3）极端情况下，操作箱防跳继电器（1TBUJa）和机构防跳继电器（K75LA）同时动作。

断路器本体防跳回路原理一、断路器的基本原理1.1 断路器的作用断路器是一种用于保护电路和设备的电气开关装置，其主要作用是在电路发生过载、短路等故障时，能够快速切断电源，避免电气设备受到损害或引起火灾等事故。

1.2 断路器的分类根据其额定电流和使用场合不同，断路器可以分为低压断路器、中压断路器和高压断路器。

其中，低压断路器主要应用于家庭、商业和工业领域；中压断路器通常用于变电站和工业领域；高压断路器则主要应用于输电线路和变电站等大型场合。

1.3 断路器的组成一个完整的断路器通常由本体、触头系统、操作机构、弹簧机构、辅助触头等部分组成。

其中，本体是最重要的部分之一，它包括了静触头、动触头以及弧室等部分。

二、防跳回装置的作用及原理2.1 防跳回装置的作用在正常使用过程中，由于某些原因（如震动、温度变化等），断路器可能会发生跳回现象，即已经关闭的断路器重新合上。

这种情况下，如果电气设备没有得到及时的保护，就有可能会引起火灾等事故。

因此，为了避免这种情况的发生，需要在断路器中安装防跳回装置。

2.2 防跳回装置的原理防跳回装置主要由弹簧机构和防跳钩组成。

在正常使用过程中，当操作机构将断路器切断电源时，弹簧机构会将动触头向后拉开，并将防跳钩卡住固定触头。

这样一来，在弹簧机构受到外力作用（如震动）时，动触头就不会被拉回到原来的位置上去了。

三、断路器本体防跳回路原理3.1 断路器本体防跳回路的作用除了在操作机构中安装防跳回装置之外，还可以在断路器本体中设置一个防跳回电路来进一步增强其安全性能。

该电路能够检测到动触头是否已经完全脱离静触头，并在此基础上控制弹簧机构的动作，从而确保断路器在关闭后不会发生跳回现象。

3.2 断路器本体防跳回路的原理断路器本体防跳回电路主要由检测电路、控制电路和驱动电机组成。

在正常使用过程中，当操作机构将断路器切断电源时，弹簧机构会将动触头向后拉开，并将防跳钩卡住固定触头。

此时，检测电路会检测到动触头已经完全脱离静触头，并向控制电路发送信号。

断路器保护防跳和机构防跳回路的分析及采用方式建议摘要：随着电力网络的迅猛发展，保障供电线路和设备的稳定和安全显得尤为重要，电网系统对二次设备及回路的管理提出了更高的要求。

本文针对断路器控制回路中防跳闭锁回路设计进行分析，通过南网精益化检查中遇到的各种情况，结合日常检修维护工作，总结出目前常用的两种防跳闭锁回路的优缺，并结合南方电网公司反事故措施的要求，阐述采用何种防跳闭锁回路更适合系统运行。

关键词：断路器，保护防跳、机构防跳一、概述防跳，顾名思义即是防止断路器跳跃动作。

防跳闭锁回路设计在控制回路中的合闸回路，而不是在跳闸回路，因为系统对故障跳闸提出了更高的要求。

在设备运行过程中，由于合闸回路中手合把手卡住或遥合接点黏连、又或者回路串电等原因，造成合闸线圈输入端一直带着合闸脉冲。

此时，如果线路发生永久性故障或开关机构脱扣，断路器跳开后又因长期存在合闸脉冲而立即合闸，而后再次跳闸，再合闸……如此反复跳跃动作，一方面将导致断路器机构严重损坏，甚至引起爆炸事件，另一方面故障电流多次冲击电力系统，易引起系统震荡。

因此，在控制回路中设置防跳闭锁回路是保证设备可靠运行、维护系统稳定的重要举措之一。

目前，常见的两种断路器防跳闭锁回路主要设置如下：一是在继电保护装置操作箱内，简称保护防跳；二是在断路器机构箱内，由一次设备厂家在开关机构控制回路中设计，简称机构防跳。

本文将结合厂家图纸分析这两种防跳闭锁回路的原理和区别，保护防跳以220kV断路器操作箱CZX-12GN型号为例，机构防跳以西门子断路器3AP-1F1型号为例，其它型号设备的防跳闭锁回路设计雷同。

二、两种常见防跳设计分析（一）保护防跳分析保护防跳，按照字面理解是通过保护装置实现的。

保护防跳闭锁回路设计在操作箱或操作插件，并通过保护装置的跳闸命令来启动。

图1为断路器保护装置内防跳回路原理接线图，TBIJ为跳闸保持继电器，TBUJ为防跳继电器。

当发生永久性故障时，保护动作跳闸，继电器TBIJ得电励磁，其串于防跳回路的常开辅助触点闭合，使得防跳继电器TBUJ得电励磁，并通过自身常开辅助触点闭合形成自保持回路，同时其串于合闸回路的常闭辅助触点断开，从而使合闸回路“断线”。

断路器防跳回路的应用分析及改进设计摘要：断路器防跳回路可以防止断路器因某些原因导致的反复分合闸，即断路器跳跃。

如果防跳回路不完善，就可能使断路器的遮断能力下降、机构损坏，若合于故障点时，甚至可能引起开关爆炸，并对系统造成冲击，威胁人身及设备安全。

断路器发生跳跃有两种情况。

(1)当断路器合于故障点时，保护动作使断路器跳开，若此时合闸脉冲仍未解除，断路器将再次合闸，如此反复导致断路器跳跃。

(2)当断路器机构有问题时，无法使断路器正常合闸，若此时断路器合闸脉冲仍未解除，将导致断路器反复合分闸，导致断路器跳跃。

关键词：断路器防跳回路；应用；改进设计引言目前，保护操作箱与断路器机构本身均有防跳回路设计，保护操作箱防跳回路使用时间更长，回路设计更为成熟。

对于部分投运时间较早的变电站，断路器本体机构中防跳回路会存在缺失或设计不完善的现象，一般采用保护操作箱防跳回路。

当断路器发生偷跳时，保护操作箱回路无法启动，当下为可靠避免断路器跳跃现象的发生，国家电网公司要求新投运变电站及老站改造时均采用断路器机构防跳。

因此，防跳回路的改造与验证常见于技改与新站验收工作中。

从工程实际角度出发，探讨了断路器机构防跳回路的改造与验证方法，最后就当前断路器机构防跳回路存在的不足进行了分析，并提出了具体的改进措施。

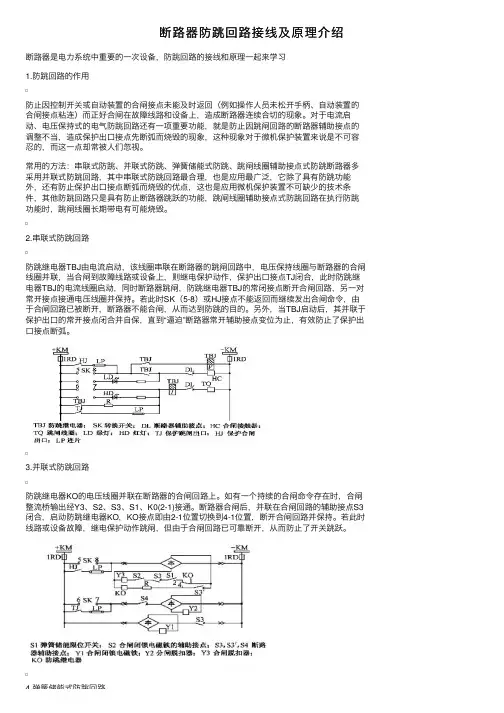

1防跳回路的应用1.1串联式防跳回路TBJ防跳继电器系列由电流启动，并且该线圈与断路器跳闸电路串联。

电压保护线圈与断路器闭合线圈并联连接。

关闭时，如果设备或线路有故障，继电保护措施和输出接点将逐一关闭。

这时，当跳防止继电器的电流线圈启动，自动开关动作时，正常的TBL闭合触点会使闭合电路常闭。

此外，始终将电压线圈连接到正常打开的触点上。

如果此时无法返回KK或HJ联系人，我们将继续发出退出指示。

断路器无法关闭，因为闭合电路已断开，从而防止动作。

TBL启动后，它会保护自己，直到与保护输出并联的常开触点闭合，并且常开的断路器辅助触点被迫移动。
