工程制图-图样上的技术要求

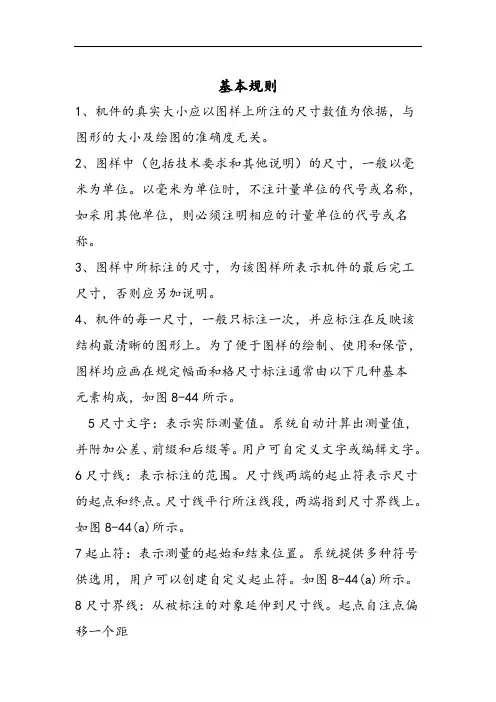

基本规则1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

2、图样中（包括技术要求和其他说明）的尺寸，一般以毫米为单位。

以毫米为单位时，不注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。

3、图样中所标注的尺寸，为该图样所表示机件的最后完工尺寸，否则应另加说明。

4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

为了便于图样的绘制、使用和保管，图样均应画在规定幅面和格尺寸标注通常由以下几种基本元素构成，如图8-44所示。

5尺寸文字：表示实际测量值。

系统自动计算出测量值，并附加公差、前缀和后缀等。

用户可自定义文字或编辑文字。

6尺寸线：表示标注的范围。

尺寸线两端的起止符表示尺寸的起点和终点。

尺寸线平行所注线段，两端指到尺寸界线上。

如图8-44(a)所示。

7起止符：表示测量的起始和结束位置。

系统提供多种符号供选用，用户可以创建自定义起止符。

如图8-44(a)所示。

8尺寸界线：从被标注的对象延伸到尺寸线。

起点自注点偏移一个距标注尺寸的三要素1. 尺寸界线——用来限定所注尺寸的范围。

用细实线绘制。

一般由轮廓线、轴线、对称线引出作尺寸界线，也可直接用以上线型为尺寸界线。

超出尺寸线终端2-3mm。

2. 尺寸线（含有箭头）——用细实线绘制。

要与所注线段平行。

3. 尺寸数字标注尺寸的符号直径用“Ф”表示，球用“SФ”、“SR”表示。

半径用“R”表示，方形结构用“□”表示，参考尺寸其数字加注“（）”1、标注线性尺寸时：水平方向数字字头朝上；垂直方向数字字头朝左。

2、标注角度尺寸时：数字一律水平书写，注在尺寸线的中断处、外侧或引出，尺寸线是圆弧线。

实际上根本不是这样的，数字不必水平书写。

3、标注圆和圆弧时：圆在数字前加“Ф”圆弧在数字前加“R”球面在数字前加“SФ”或“SR”标注圆和圆弧时，尺寸线应通过圆心。

尺寸数字不能被任何图线穿过；大尺寸在外，小尺寸在内。

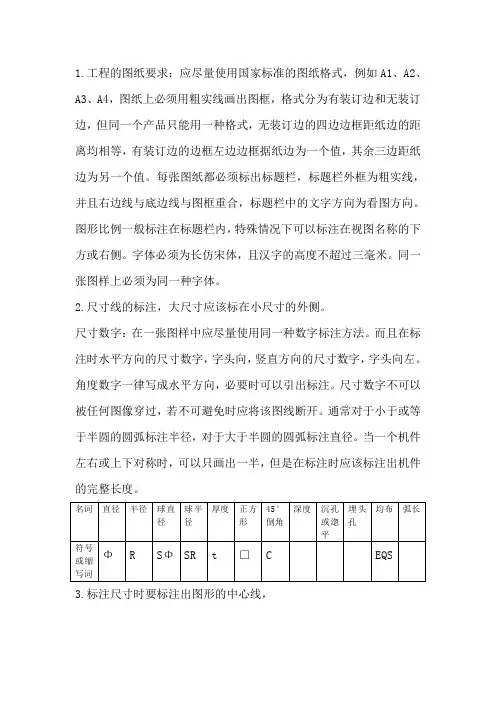

1.工程的图纸要求：应尽量使用国家标准的图纸格式，例如A1、A2、A3、A4，图纸上必须用粗实线画出图框，格式分为有装订边和无装订边，但同一个产品只能用一种格式，无装订边的四边边框距纸边的距离均相等，有装订边的边框左边边框据纸边为一个值，其余三边距纸边为另一个值。

每张图纸都必须标出标题栏，标题栏外框为粗实线，并且右边线与底边线与图框重合，标题栏中的文字方向为看图方向。

图形比例一般标注在标题栏内，特殊情况下可以标注在视图名称的下方或右侧。

字体必须为长仿宋体，且汉字的高度不超过三毫米。

同一张图样上必须为同一种字体。

2.尺寸线的标注，大尺寸应该标在小尺寸的外侧。

尺寸数字：在一张图样中应尽量使用同一种数字标注方法。

而且在标注时水平方向的尺寸数字，字头向，竖直方向的尺寸数字，字头向左。

角度数字一律写成水平方向，必要时可以引出标注。

尺寸数字不可以被任何图像穿过，若不可避免时应将该图线断开。

通常对于小于或等于半圆的圆弧标注半径，对于大于半圆的圆弧标注直径。

当一个机件左右或上下对称时，可以只画出一半，但是在标注时应该标注出机件的完整长度。

名词直径半径球直
径球半
径
厚度正方
形
45°
倒角
深度沉孔
或淴
平
埋头
孔
均布弧长
符号
或缩
写词
ΦR SΦSR t □ C EQS 3.标注尺寸时要标注出图形的中心线，。

CAD技术制图规范1 目的规范本公司内CAD制图的格式，使之其简单化、标准化，便于网络共享。

2 范围适用于公司内机械工程制图中用CAD绘制的机械工程图样。

3 基本原则3.1 凡用计算机等设备中绘制机械工程图样时，如涉及本规范中未规定的内容，应符合有关标准和规定。

3.2 在机械工程制图中用CAD绘制的机械工程图样，首先应考虑表达准确，看图方便。

在完整、清晰、准确地表达零件各部分形状的前提下，力求制图简便、占用的设备内存量最少。

3.3 用CAD绘制机械图样时，尽量采用CAD新技术。

4 图纸幅面和格式4.1 GB/T14689-2008《技术制图 图纸幅面和格式》中规定的图纸基本幅面为：幅面代号 尺寸宽×长（单位：mm）A0 841×1189A1 594×841A2 420×594A3 297×420A4 210×297本规范规定：A3和A4为我公司技术制图的基本幅面，即一般情况下，技术制图的图纸幅面为A3或A4，特殊的图样幅面按标准比例缩放满足本规定；4.1.1幅面的加长：当采用基本幅面绘制图样不合式时,可将幅面加长,一般情况下,只允许将横式图纸在左右方向上加长n×210(n为自然数)；4.2 图框格式4.2.1图框必须留有装订边（见附图）。

4.3 标题栏4.3.1 每张图样右下角必须设有标题栏；4.3.2 标题栏由图样名称及图样代号区、材料标记区、图样标记区、更改区、签字区、企业名称区组成。

各区的内容与尺寸见附图的规定；4.3.3在加长幅面中，边框距及标题栏的绘制尺寸不允许变化；4.3.4根据QC/T2-92《汽车产品图样 格式》的标准规定：为满足在一张图样标题栏上填写两个或两个以上图样名称和编号的需要，允许在标题栏的右上方向图样内部延伸，延伸的部分称为延伸标题栏。

4.4 代号栏代号栏设于图样的左上角，填写图样代号，应与标题栏中图样代号一致；其字体方向与标题栏中的代号字体方向成180°（见附图）。

基本规则1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

2、图样中（包括技术要求和其他说明）的尺寸，一般以毫米为单位。

以毫米为单位时，不注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。

3、图样中所标注的尺寸，为该图样所表示机件的最后完工尺寸，否则应另加说明。

4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

为了便于图样的绘制、使用和保管，图样均应画在规定幅面和格尺寸标注通常由以下几种基本元素构成，如图8-44所示。

5尺寸文字：表示实际测量值。

系统自动计算出测量值，并附加公差、前缀和后缀等。

用户可自定义文字或编辑文字。

6尺寸线：表示标注的范围。

尺寸线两端的起止符表示尺寸的起点和终点。

尺寸线平行所注线段，两端指到尺寸界线上。

如图8-44(a)所示。

7起止符：表示测量的起始和结束位置。

系统提供多种符号供选用，用户可以创建自定义起止符。

如图8-44(a)所示。

8尺寸界线：从被标注的对象延伸到尺寸线。

起点自注点偏移一个距标注尺寸的三要素1. 尺寸界线——用来限定所注尺寸的范围。

用细实线绘制。

一般由轮廓线、轴线、对称线引出作尺寸界线，也可直接用以上线型为尺寸界线。

超出尺寸线终端2-3mm。

2. 尺寸线（含有箭头）——用细实线绘制。

要与所注线段平行。

3. 尺寸数字标注尺寸的符号直径用“Ф”表示，球用“SФ”、“SR”表示。

半径用“R”表示，方形结构用“□”表示，参考尺寸其数字加注“（）”1、标注线性尺寸时：水平方向数字字头朝上；垂直方向数字字头朝左。

2、标注角度尺寸时：数字一律水平书写，注在尺寸线的中断处、外侧或引出，尺寸线是圆弧线。

实际上根本不是这样的，数字不必水平书写。

3、标注圆和圆弧时：圆在数字前加“Ф”圆弧在数字前加“R”球面在数字前加“SФ”或“SR”标注圆和圆弧时，尺寸线应通过圆心。

尺寸数字不能被任何图线穿过；大尺寸在外，小尺寸在内。

基本规则１、机件得真实大小应以图样上所注得尺寸数值为依据,与图形得大小及绘图得准确度无关。

2、图样中(包括技术要求与其她说明)得尺寸,一般以毫米为单位、以毫米为单位时,不注计量单位得代号或名称,如采用其她单位,则必须注明相应得计量单位得代号或名称、3、图样中所标注得尺寸,为该图样所表示机件得最后完工尺寸,否则应另加说明。

4、机件得每一尺寸,一般只标注一次,并应标注在反映该结构最清晰得图形上。

为了便于图样得绘制、使用与保管,图样均应画在规定幅面与格尺寸标注通常由以下几种基本元素构成,如图8—44所示、5尺寸文字:表示实际测量值。

系统自动计算出测量值,并附加公差、前缀与后缀等。

用户可自定义文字或编辑文字。

6尺寸线:表示标注得范围。

尺寸线两端得起止符表示尺寸得起点与终点。

尺寸线平行所注线段,两端指到尺寸界线上、如图８—４４(ａ)所示。

7起止符:表示测量得起始与结束位置、系统提供多种符号供选用,用户可以创建自定义起止符。

如图8-44(a)所示。

８尺寸界线:从被标注得对象延伸到尺寸线。

起点自注点偏移一个距标注尺寸得三要素１。

尺寸界线——用来限定所注尺寸得范围。

用细实线绘制。

一般由轮廓线、轴线、对称线引出作尺寸界线,也可直接用以上线型为尺寸界线、超出尺寸线终端2—3ｍm。

２、尺寸线(含有箭头)—-用细实线绘制、要与所注线段平行、3。

尺寸数字标注尺寸得符号直径用“Ф”表示,球用“ＳФ”、“SR"表示。

半径用“R"表示,方形结构用“□”表示,参考尺寸其数字加注“()”1、标注线性尺寸时:水平方向数字字头朝上;垂直方向数字字头朝左。

２、标注角度尺寸时:数字一律水平书写,注在尺寸线得中断处、外侧或引出,尺寸线就是圆弧线、实际上根本不就是这样得,数字不必水平书写、３、标注圆与圆弧时:圆在数字前加“Ф”圆弧在数字前加“R”球面在数字前加“SФ”或“SR”标注圆与圆弧时,尺寸线应通过圆心。

尺寸数字不能被任何图线穿过;大尺寸在外,小尺寸在内。

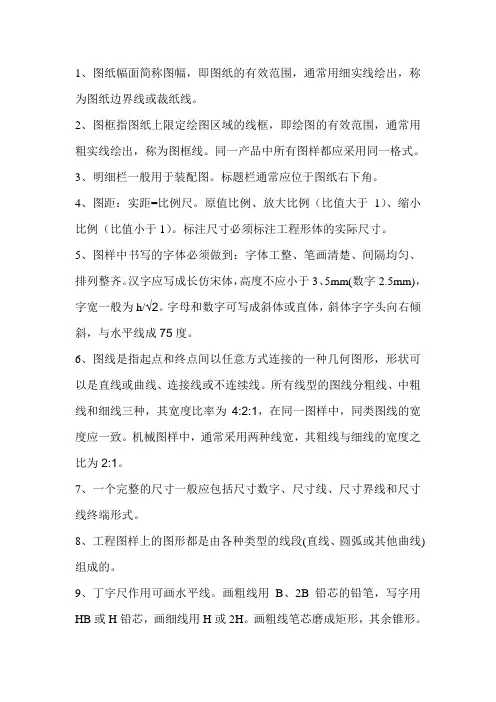

1、图纸幅面简称图幅，即图纸的有效范围，通常用细实线绘出，称为图纸边界线或裁纸线。

2、图框指图纸上限定绘图区域的线框，即绘图的有效范围，通常用粗实线绘出，称为图框线。

同一产品中所有图样都应采用同一格式。

3、明细栏一般用于装配图。

标题栏通常应位于图纸右下角。

4、图距：实距=比例尺。

原值比例、放大比例（比值大于1）、缩小比例（比值小于1）。

标注尺寸必须标注工程形体的实际尺寸。

5、图样中书写的字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。

汉字应写成长仿宋体，高度不应小于3、5mm(数字2.5mm)，字宽一般为h/√2。

字母和数字可写成斜体或直体，斜体字字头向右倾斜，与水平线成75度。

6、图线是指起点和终点间以任意方式连接的一种几何图形，形状可以是直线或曲线、连接线或不连续线。

所有线型的图线分粗线、中粗线和细线三种，其宽度比率为4:2:1，在同一图样中，同类图线的宽度应一致。

机械图样中，通常采用两种线宽，其粗线与细线的宽度之比为2:1。

7、一个完整的尺寸一般应包括尺寸数字、尺寸线、尺寸界线和尺寸线终端形式。

8、工程图样上的图形都是由各种类型的线段(直线、圆弧或其他曲线)组成的。

9、丁字尺作用可画水平线。

画粗线用B、2B铅芯的铅笔，写字用HB或H铅芯，画细线用H或2H。

画粗线笔芯磨成矩形，其余锥形。

10、全开图纸尺寸880*1230（mm）；A4=210*297;A3=297*420;A2=420 *594;A1=594*841;A0=841*1189。

11、绘仪器图步骤：一、绘图前的准备工作二、画底图三、加深，整理。

12、投影法：用平面图形表达空间形体的基本方法。

投影法分为中心投影法和平行投影法(分为斜投影法和正投影法)。

13、投影图形成的三要素：形体、投射中心(投射方向)、投影面。

14、正投影法的基本性质：实形性、积聚性、类似性、平行性、从属性、定比性。

15、V面投影反映立体的长和高(x、z)，H面投影反映长和宽(x、y)，W面投影反映高和宽(y、z)。

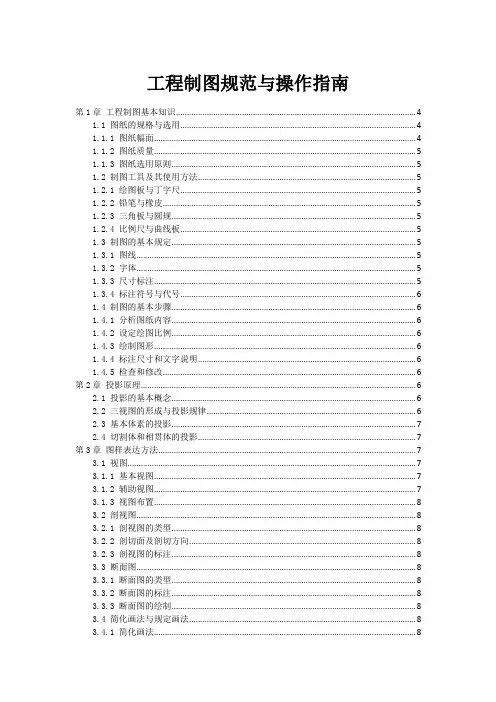

工程制图规范与操作指南第1章工程制图基本知识 (4)1.1 图纸的规格与选用 (4)1.1.1 图纸幅面 (4)1.1.2 图纸质量 (5)1.1.3 图纸选用原则 (5)1.2 制图工具及其使用方法 (5)1.2.1 绘图板与丁字尺 (5)1.2.2 铅笔与橡皮 (5)1.2.3 三角板与圆规 (5)1.2.4 比例尺与曲线板 (5)1.3 制图的基本规定 (5)1.3.1 图线 (5)1.3.2 字体 (5)1.3.3 尺寸标注 (5)1.3.4 标注符号与代号 (6)1.4 制图的基本步骤 (6)1.4.1 分析图纸内容 (6)1.4.2 设定绘图比例 (6)1.4.3 绘制图形 (6)1.4.4 标注尺寸和文字说明 (6)1.4.5 检查和修改 (6)第2章投影原理 (6)2.1 投影的基本概念 (6)2.2 三视图的形成与投影规律 (6)2.3 基本体素的投影 (7)2.4 切割体和相贯体的投影 (7)第3章图样表达方法 (7)3.1 视图 (7)3.1.1 基本视图 (7)3.1.2 辅助视图 (7)3.1.3 视图布置 (8)3.2 剖视图 (8)3.2.1 剖视图的类型 (8)3.2.2 剖切面及剖切方向 (8)3.2.3 剖视图的标注 (8)3.3 断面图 (8)3.3.1 断面图的类型 (8)3.3.2 断面图的标注 (8)3.3.3 断面图的绘制 (8)3.4 简化画法与规定画法 (8)3.4.1 简化画法 (8)3.4.2 规定画法 (9)第4章零件图的绘制与标注 (9)4.1 零件图的基本要求 (9)4.1.1 零件图的视图选择应遵循“清晰、简洁、全面”的原则，保证能准确表达零件的结构、形状及尺寸。

(9)4.1.2 零件图的线型、线宽及符号应符合我国相关工程制图标准的规定。

(9)4.1.3 零件图的比例应适当，以便于阅读和绘制，同时应保持与装配图的一致性。

(9)4.1.4 零件图中的投影关系、剖面线、断裂线等应清晰、准确地表示。
