氧化镁法烟气脱硫工艺介绍

氧化镁脱硫工艺一、工作原理氧化镁湿法脱硫工艺（简称：镁法脱硫）与石灰-石膏法脱硫工艺类似，它是以氧化镁（MgO）为原料，经熟化生成氢氧化镁（Mg(OH)2）作为脱硫剂的一种先进、高效、经济的脱硫系统。

在吸收塔内，吸收浆液与烟气接触混合，烟气中的二氧化硫与浆液中的氢氧化镁进行化学反应从而被脱除，最终反应产物为亚硫酸镁和硫酸镁混合物。

如采用强制氧化工艺，最终反应产物为硫酸镁溶液，经脱水干燥后形成硫酸镁晶体。

二、反应过程1、熟化MgO+H2O —>Mg(OH)22、吸收SO2 + H2O—> H2SO3SO3 + H2O—> H2SO43、中和Mg(OH)2+ H2SO3—> MgSO3+2H2OMg(OH)2+ H2SO4—> MgSO4+2H2OMg(OH)2+2HCl—> MgCl2+2H2OMg(OH)2+2HF —>MgF2+2H2O4、氧化2 MgSO3+O2—>2MgSO45、结晶MgSO3+ 3H2O—> MgSO3·3H2OMgSO4+ 7H2O —>MgSO4·7H2O三、系统组成脱硫系统主要由烟气系统、吸收塔系统、氢氧化镁浆液制备系统、浓缩塔系统、副产品处理系统、废水处理系统、公用系统（工艺水、压缩空气、事故浆液罐系统等）、电气控制系统等几部分组成。

四、工艺流程锅炉/窑炉—>除尘器—>引风机—>浓缩塔—>吸收塔—>烟囱来自于锅炉或窑炉的烟气经过除尘后在引风机作用下进入浓缩塔、吸收塔，吸收塔为逆流喷淋空塔结构，集吸收、氧化功能于一体，上部为吸收区，下部为氧化区，经过除尘后的烟气与吸收塔内的循环浆液逆向接触。

系统一般装3-4台浆液循环泵，每台循环泵对应一层雾化喷淋层。

当只有一台机组运行时或负荷较小时，可以停运1-2层喷淋层，此时系统仍保持较高的液气比，从而可达到所需的脱硫效果。

氧化镁脱硫工艺(总3页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March氧化镁脱硫工艺一、工作原理氧化镁湿法脱硫工艺（简称：镁法脱硫）与石灰-石膏法脱硫工艺类似，它是以氧化镁（MgO）为原料，经熟化生成氢氧化镁（Mg(OH)2）作为脱硫剂的一种先进、高效、经济的脱硫系统。

在吸收塔内，吸收浆液与烟气接触混合，烟气中的二氧化硫与浆液中的氢氧化镁进行化学反应从而被脱除，最终反应产物为亚硫酸镁和硫酸镁混合物。

如采用强制氧化工艺，最终反应产物为硫酸镁溶液，经脱水干燥后形成硫酸镁晶体。

二、反应过程1、熟化MgO+H2O —>Mg(OH)22、吸收SO2 + H2O—> H2SO3SO3 + H2O—> H2SO43、中和Mg(OH)2+ H2SO3—> MgSO3+2H2OMg(OH)2+ H2SO4—> MgSO4+2H2OMg(OH)2+2HCl—> MgCl2+2H2OMg(OH)2+2HF —>MgF2+2H2O4、氧化2 MgSO3+O2—>2MgSO45、结晶MgSO3+ 3H2O—> MgSO3·3H2OMgSO4+ 7H2O —>MgSO4 ·7H2O三、系统组成脱硫系统主要由烟气系统、吸收塔系统、氢氧化镁浆液制备系统、浓缩塔系统、副产品处理系统、废水处理系统、公用系统（工艺水、压缩空气、事故浆液罐系统等）、电气控制系统等几部分组成。

四、工艺流程锅炉/窑炉—>除尘器—>引风机—>浓缩塔—>吸收塔—>烟囱来自于锅炉或窑炉的烟气经过除尘后在引风机作用下进入浓缩塔、吸收塔，吸收塔为逆流喷淋空塔结构，集吸收、氧化功能于一体，上部为吸收区，下部为氧化区，经过除尘后的烟气与吸收塔内的循环浆液逆向接触。

系统一般装3-4台浆液循环泵，每台循环泵对应一层雾化喷淋层。

氧化镁脱硫原理1.氧化镁烟气脱硫的原理及方法1.1.工艺水系统烧玻璃熔窑烟气脱硫装置内工艺水的损耗主要是吸收塔内的蒸发水和外排废水。

这些损耗需要通过输入新鲜的工艺水来补足。

工艺水在本脱硫装置内还有一个非常重要的作用，就是通过预冷器喷嘴使一部分工艺水雾化喷入原烟气中，以此来冷却由原烟道送来的高温烟气，使进入吸收塔的烟气温度降至100℃左右，以防止脱硫吸收塔内的非金属衬里(鳞片树脂)受到高温而损坏。

新鲜的工艺水还用来清洗吸收塔除雾器，以防止除雾器堵塞。

同时也用作清洗所有输送浆液管道的冲洗水和部分浆液泵的冷却水和轴封水。

1.2.氢氧化镁制备系统二套脱硫装置配置1套氢氧化镁浆液制备系统。

脱硫使用的氧化镁粉规格为纯度≥85%，粒度为95%通过250目(63μ)。

人工将氧化镁粉加入氧化镁熟化池内，按一定比例向池内添加具有一定温度的工艺水或系统的回用水，在强烈的搅拌作用下氧化镁粉被消化制成氢氧化镁浆液。

达到一定浓度要求的氢氧化镁浆液自流进入氢氧化镁储槽。

使用时用氢氧化镁给料泵送往脱硫吸收塔。

1.3.烟道及插板门系统当玻璃熔窑系统正常运行时，脱硫装置的烟气系统都能正常运行，并留有一定的裕量(110%的正常负荷)。

当烟气温度超过限定值时，吸收塔进口处的烟气预冷喷嘴将加大喷水量，降低烟气温度，从而确保吸收塔内的脱硫反应时刻处在最佳状态中并保护吸收塔的防腐内衬不被高温损伤。

在原烟道、旁路烟道上分别设置原烟气插板门、旁路烟道插板门，以方便脱硫系统与玻璃熔窑系统之间的联接、解脱、切换。

1.3.1.2烟气系统简介从玻璃熔窑引风机后出来的~160℃的原烟气，经过烟气预冷喷嘴喷出的工艺水冷却，使原烟气的温度降低到约100℃，然后进入吸收塔进行脱硫净化。

在吸收塔内含有SO2的原烟气与循环浆液充分接触，其中的SO2同循环洗涤液中的Mg OH 2反应被中和吸收，其它杂质也大部分被洗涤脱除，同时原烟气温度将进一步降低。

脱硫后的净烟气经除雾器、塔顶烟囱排放到大气中。

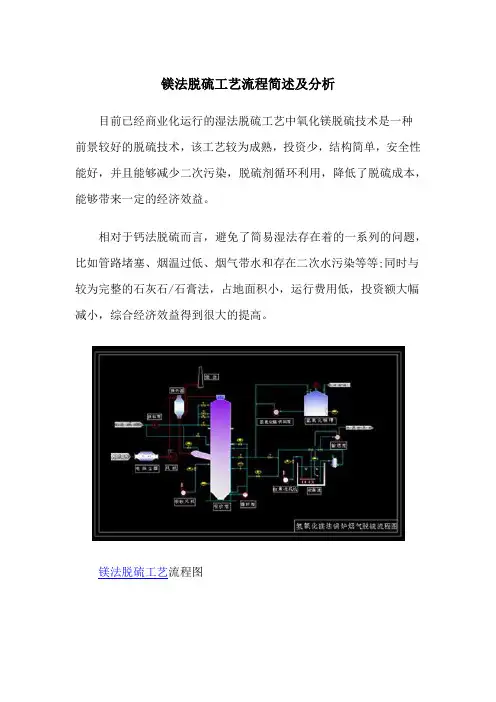

镁法脱硫工艺流程简述及分析‎
目前已经商业化运行的湿法脱硫工艺中氧化镁脱硫技术是一种
前景较好的脱硫技术，该工艺较为成熟，投资少，结构简单，安全性能好，并且能够减少二次污染，脱硫剂循环利用，降低了脱硫成本，能够带来一定的经济效益。

相对于钙法脱硫而言，避免了简易湿法存在着的一系列的问题，比如管路堵塞、烟温过低、烟气带水和存在二次水污染等等;同时与较为完整的石灰石/石膏法，占地面积小，运行费用低，投资额大幅减小，综合经济效益得到很大的提高。

镁法脱硫工艺流程图
整个烟气脱硫系统主要分为六个子系统：吸收剂制备系统，烟气系统，SO2吸收系统，工艺水系统，电气仪表控制系统，副产品回收系统。

1. 氢氧化镁浆液制备系统
2. 烟气系统
3. SO2吸收系统
4. 工艺水系统
5. 电气仪表控制系统
6. 副产品回收系统
通过上述分析，氧化镁脱硫是在理论上可行在实际应用中得到充分验证的一种比较适合新老锅炉改造的脱硫方式，在部分地区特别是富产氧化镁的地区有着很好的市场前景。

由于该方式对脱硫剂循环使用并且副产物也能够带来一定的经济效益，同时又避免了大型湿法的诸多缺点，因此氧化镁脱硫技术将会逐步得到更广泛的应用。

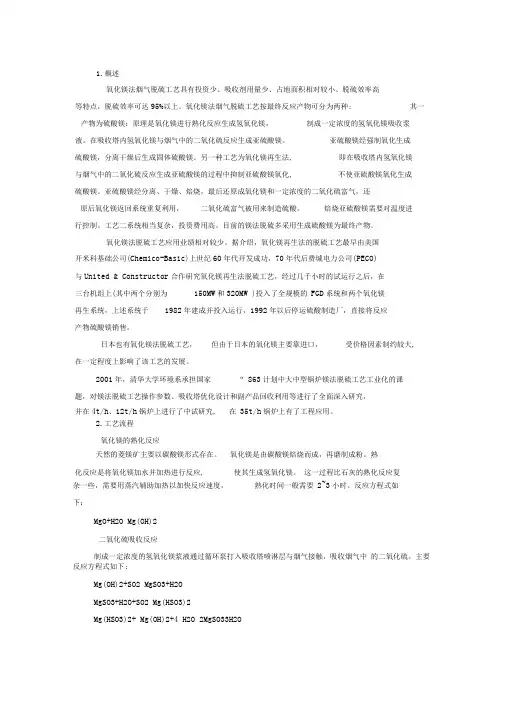

1.概述氧化镁法烟气脱硫工艺具有投资少、吸收剂用量少、占地面积相对较小、脱硫效率高等特点，脱硫效率可达95%以上。

氧化镁法烟气脱硫工艺按最终反应产物可分为两种: 其一产物为硫酸镁：原理是氧化镁进行熟化反应生成氢氧化镁，制成一定浓度的氢氧化镁吸收浆液。

在吸收塔内氢氧化镁与烟气中的二氧化硫反应生成亚硫酸镁。

亚硫酸镁经强制氧化生成硫酸镁，分离干燥后生成固体硫酸镁。

另一种工艺为氧化镁再生法, 即在吸收塔内氢氧化镁与烟气中的二氧化硫反应生成亚硫酸镁的过程中抑制亚硫酸镁氧化, 不使亚硫酸镁氧化生成硫酸镁。

亚硫酸镁经分离、干燥、焙烧，最后还原成氧化镁和一定浓度的二氧化硫富气，还原后氧化镁返回系统重复利用，二氧化硫富气被用来制造硫酸。

焙烧亚硫酸镁需要对温度进行控制。

工艺二系统相当复杂，投资费用高。

目前的镁法脱硫多采用生成硫酸镁为最终产物。

氧化镁法脱硫工艺应用业绩相对较少。

据介绍，氧化镁再生法的脱硫工艺最早由美国开米科基础公司(Chemico-Basic)上世纪60年代开发成功，70年代后费城电力公司(PECO)与United & Constructor合作研究氧化镁再生法脱硫工艺，经过几千小时的试运行之后，在三台机组上(其中两个分别为150MW和320MW )投入了全规模的FGD系统和两个氧化镁再生系统，上述系统于1982年建成并投入运行，1992年以后停运硫酸制造厂，直接将反应产物硫酸镁销售。

日本也有氧化镁法脱硫工艺，但由于日本的氧化镁主要靠进口，受价格因素制约较大,在一定程度上影响了该工艺的发展。

2001年，清华大学环境系承担国家“ 863计划中大中型锅炉镁法脱硫工艺工业化的课题，对镁法脱硫工艺操作参数、吸收塔优化设计和副产品回收利用等进行了全面深入研究，并在4t/h、12t/h锅炉上进行了中试研究, 在35t/h锅炉上有了工程应用。

2.工艺流程氧化镁的熟化反应天然的菱镁矿主要以碳酸镁形式存在。

氧化镁是由碳酸镁焙烧而成，再磨制成粉。

作为国内重点旅游城市之一，大连市于2015年出台了《大连市人民政府关于实施蓝天工程的意见》，计划投资19.5亿元全面淘汰、升级改造燃煤锅炉，优化能源结构，减少燃煤废气排放，多措并举，综合治理雾霾。

我公司于2016年7月承接了大连某公司20t/h 供热锅炉氧化镁法脱硫工程项目，2016年10月竣工。

作为“蓝天工程”的一部分，该项目脱硫技术改造后，SO 2和烟尘排放量大幅降低，环境效益、经济效益显著。

该项目锅炉所用的煤种含硫量为0.3%~1%（燃煤煤质见表1，燃煤消耗量见表2），排放烟气中的SO 2含量远远超过了允许值。

2015年第三方环保检测机构的实测数据显示，排放烟气中的SO 2含量高值达1800mg/m 3（标），而大连市的地方标准为摘要：介绍了供热锅炉采用氧化镁法进行脱硫的工艺流程，氧化镁法pH 值在6.0~6.5之间，脱硫效率可达95%~98%，脱硫效率高，投资及运行费用低。

项目投运后，SO 2排放浓度下降至35mg/m 3（标），粉尘排放浓度<10mg/m 3（标），经济效益和环境效益显著。

关键词：供热锅炉；氧化镁法；硫酸镁中图分类号：X701.3文献标识码:B 文章编号：1001-6171（2021）01-0038-05DOI ：10.19698/ki.1001-6171.20211038通讯地址：天津水泥工业设计研究院有限公司，天津300400；收稿日期：2020-06-20；编辑：张志红供热锅炉氧化镁法脱硫工程介绍王道斌Introduction of Magnesia FGD Process for Heating BoilerWANG Daobin(Tianjin Cement Industry Design &Research Institute Co.,Ltd.,Tianjin 300400,China )Abstract :This paper introduces the magnesia process of the flue gas desulfurization for heating boiler.The pH value of magnesia process is between 6.0~6.5,the desulfurization efficiency can reach 95%~98%.It has high desulfurization efficiency,and low investment and operation cost.After the project's operation,the SO 2emission concentration is reduced to 35mg/Nm 3,and the dust emissionconcentration <10mg/Nm 3,it has obvious economic benefit and high environmental benefit.Key words :heating boiler;magnesia process;magnesium sulphate 38100mg/m3（标），要严于国家标准。

氧化镁脱硫工艺流程氧化镁脱硫是一种常用的脱硫方法，通过将氧化镁与烟气中的二氧化硫发生化学反应，将二氧化硫转化为硫酸镁的形式，从而达到脱除烟气中二氧化硫的目的。

下面将介绍氧化镁脱硫的工艺流程。

首先，氧化镁脱硫工艺的第一步是石灰石的破碎和磨粉。

石灰石是氧化镁脱硫工艺中的原料之一，需要经过破碎和磨粉的处理，将其制成一定粒度的粉末，以便后续的反应过程能够更好地进行。

接下来是氧化镁和石灰石的混合。

在脱硫反应中，氧化镁和石灰石是主要的原料，它们需要按一定比例混合在一起，以确保脱硫反应的效果和稳定性。

然后是脱硫剂的制备。

将混合好的氧化镁和石灰石送入制备脱硫剂的设备中，经过一系列的处理，制备成符合工艺要求的脱硫剂，以备后续的脱硫反应使用。

接着是脱硫剂的喷射和烟气的接触。

将制备好的脱硫剂通过喷射装置喷入烟气中，使脱硫剂与烟气充分接触，从而促进脱硫反应的进行。

在这一步骤中，需要控制好脱硫剂的喷射量和烟气的流速，以确保脱硫效果和设备的稳定运行。

最后是脱硫产物的处理。

经过脱硫反应后，烟气中的二氧化硫被转化为硫酸镁的形式，形成固体颗粒物，需要经过除尘设备的处理，将固体颗粒物从烟气中除去，以得到清洁的烟气排放。

综上所述，氧化镁脱硫工艺流程包括石灰石的破碎和磨粉、氧化镁和石灰石的混合、脱硫剂的制备、脱硫剂的喷射和烟气的接触，以及脱硫产物的处理等步骤。

通过这些工艺步骤，可以有效地将烟气中的二氧化硫去除，达到环保排放的要求。

氧化镁脱硫工艺在工业生产中具有广泛的应用前景，对于减少大气污染、改善环境质量具有重要意义。

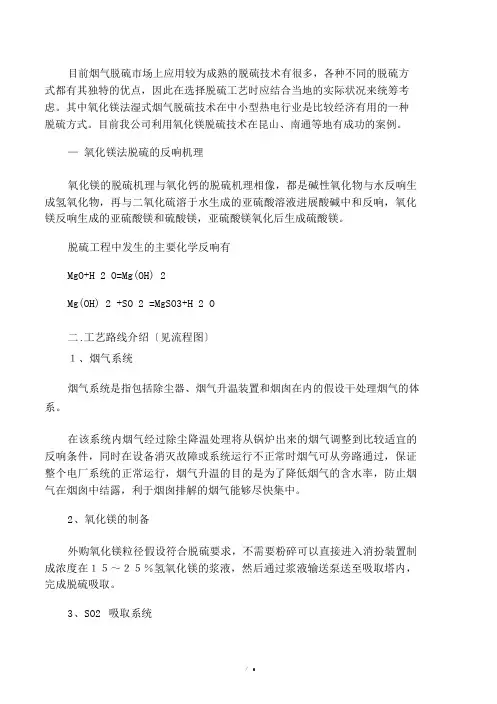

目前烟气脱硫市场上应用较为成熟的脱硫技术有很多，各种不同的脱硫方式都有其独特的优点，因此在选择脱硫工艺时应结合当地的实际状况来统筹考虑。

其中氧化镁法湿式烟气脱硫技术在中小型热电行业是比较经济有用的一种脱硫方式。

目前我公司利用氧化镁脱硫技术在昆山、南通等地有成功的案例。

—.氧化镁法脱硫的反响机理氧化镁的脱硫机理与氧化钙的脱硫机理相像，都是碱性氧化物与水反响生成氢氧化物，再与二氧化硫溶于水生成的亚硫酸溶液进展酸碱中和反响，氧化镁反响生成的亚硫酸镁和硫酸镁，亚硫酸镁氧化后生成硫酸镁。

脱硫工程中发生的主要化学反响有MgO+H 2 O=Mg(OH) 2Mg(OH) 2 +SO 2 =MgSO3+H 2 O二.工艺路线介绍〔见流程图〕１、烟气系统烟气系统是指包括除尘器、烟气升温装置和烟囱在内的假设干处理烟气的体系。

在该系统内烟气经过除尘降温处理将从锅炉出来的烟气调整到比较适宜的反响条件，同时在设备消灭故障或系统运行不正常时烟气可从旁路通过，保证整个电厂系统的正常运行，烟气升温的目的是为了降低烟气的含水率，防止烟气在烟囱中结露，利于烟囱排解的烟气能够尽快集中。

2、氧化镁的制备外购氧化镁粒径假设符合脱硫要求，不需要粉碎可以直接进入消扮装置制成浓度在１５～２５％氢氧化镁的浆液，然后通过浆液输送泵送至吸取塔内，完成脱硫吸取。

3、SO2 吸取系统吸取塔是SO2 吸取的主要场所，材质可以选用SS316L 不锈钢或承受一般钢构造另加防腐层，塔底是浆液池，塔的中间是喷淋层，上面是除雾器。

浆液在塔内不断的进展循环，当浆液浓度到达肯定的程度时就通过浆液输出泵排到浆液处理系统中去。

4、浆液处理系统从吸取塔内出来的浆液主要是亚硫酸镁和硫酸镁溶液，在吸取塔内二氧化硫和氢氧化镁反响后生成的亚硫酸镁进如吸取塔底浆液池，由鼓风机往浆液池强制送风，氧化成硫酸镁。

含硫酸镁的水连续循环使用于脱硫过程，当循环水中硫酸镁浓度到达肯定条件后由泵打入集水池内，接着送至硫酸镁脱杂系统。

氧化镁法脱硫（Magnesium Oxide Desulfurization）是一种常用的烟气脱硫技术，主要用于燃煤电厂和工业锅炉中减少烟气中的二氧化硫（SO2）排放。

该技术的原理是利用氧化镁（MgO）与烟气中的SO2发生化学反应，将SO2转化为硫酸镁（MgSO4）。

具体步骤如下：
1.喷射氧化镁：将细粉状的氧化镁喷入燃烧烟气中，通常通过喷射设施或喷射枪进行。

氧
化镁颗粒与烟气中的SO2接触并发生反应。

2.反应过程：在高温下，氧化镁与SO2发生反应生成硫酸镁。

这个反应可以通过以下方
程式表示：
MgO + SO2 →MgSO4
3.脱除产品：硫酸镁形成后，会以颗粒或颗粒胶体的形式存在于烟气中，并随后通过除尘
设备进行收集和清除。

氧化镁法脱硫的优点包括：
1.高效性：氧化镁与SO2反应迅速，能够有效地将SO2转化为硫酸镁，从而减少烟气中
的SO2排放。

2.技术成熟：氧化镁法脱硫技术已经得到广泛应用并得到了验证，具备较高的可靠性和稳
定性。

3.原料广泛：氧化镁作为一种常见的材料，供应充足且价格相对较低，易于获取。

然而，氧化镁法脱硫也存在一些限制：
1.废物处理：脱除后的硫酸镁会以固体或液体废物的形式产生，需要进行适当的处理和处
置。

2.温度依赖性：氧化镁法脱硫对燃烧烟气的温度有一定要求，通常需要在较高的温度下进
行，因此可能需要额外的加热设备或调整操作条件。

总的来说，氧化镁法脱硫是一种成熟有效的烟气脱硫技术，可以帮助减少燃煤电厂和工业锅炉的二氧化硫排放，从而保护环境和空气质量。

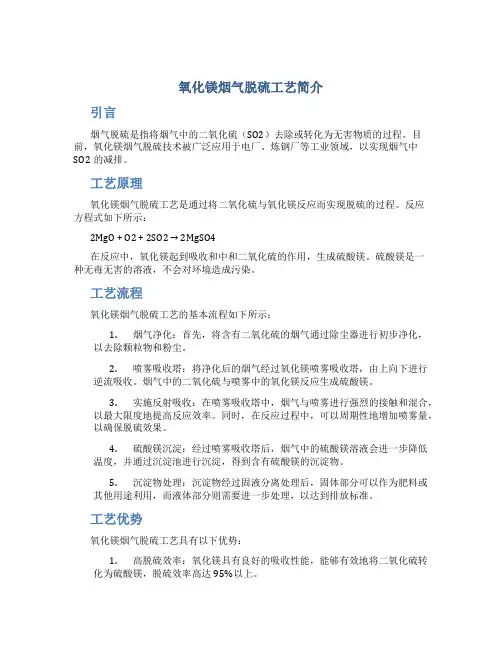

氧化镁烟气脱硫工艺简介引言烟气脱硫是指将烟气中的二氧化硫（SO2）去除或转化为无害物质的过程。

目前，氧化镁烟气脱硫技术被广泛应用于电厂、炼钢厂等工业领域，以实现烟气中SO2的减排。

工艺原理氧化镁烟气脱硫工艺是通过将二氧化硫与氧化镁反应而实现脱硫的过程。

反应方程式如下所示：2MgO + O2 + 2SO2 → 2MgSO4在反应中，氧化镁起到吸收和中和二氧化硫的作用，生成硫酸镁。

硫酸镁是一种无毒无害的溶液，不会对环境造成污染。

工艺流程氧化镁烟气脱硫工艺的基本流程如下所示：1.烟气净化：首先，将含有二氧化硫的烟气通过除尘器进行初步净化，以去除颗粒物和粉尘。

2.喷雾吸收塔：将净化后的烟气经过氧化镁喷雾吸收塔，由上向下进行逆流吸收。

烟气中的二氧化硫与喷雾中的氧化镁反应生成硫酸镁。

3.实施反射吸收：在喷雾吸收塔中，烟气与喷雾进行强烈的接触和混合，以最大限度地提高反应效率。

同时，在反应过程中，可以周期性地增加喷雾量，以确保脱硫效果。

4.硫酸镁沉淀：经过喷雾吸收塔后，烟气中的硫酸镁溶液会进一步降低温度，并通过沉淀池进行沉淀，得到含有硫酸镁的沉淀物。

5.沉淀物处理：沉淀物经过固液分离处理后，固体部分可以作为肥料或其他用途利用，而液体部分则需要进一步处理，以达到排放标准。

工艺优势氧化镁烟气脱硫工艺具有以下优势：1.高脱硫效率：氧化镁具有良好的吸收性能，能够有效地将二氧化硫转化为硫酸镁，脱硫效率高达95%以上。

2.无二次污染：通过氧化镁烟气脱硫工艺，可以将二氧化硫转化为无害的硫酸镁，不会对环境产生二次污染。

3.设备结构简单：氧化镁烟气脱硫设备结构相对简单，易于维护和管理。

4.耐酸性强：氧化镁具有较强的耐酸性，可以在工业烟气中长时间稳定运行。

5.能耗低：相比于其他常见的烟气脱硫工艺，氧化镁烟气脱硫工艺能耗相对较低。

工艺应用氧化镁烟气脱硫工艺已被广泛应用于以下领域：1.电力行业：烟气脱硫是电力行业的重要环节，通过采用氧化镁烟气脱硫技术可以降低煤电厂的二氧化硫排放。

氧化镁脱硫技术方案1.干法氧化镁脱硫技术方案：干法氧化镁脱硫技术利用氧化镁与烟气中的硫化物发生化学反应生成硫酸镁，从而实现脱硫的目的。

具体步骤如下：(1)烟气预处理：通过尘埃除尘设备去除烟气中粉尘颗粒物；(2)氧化剂喷射：在烟气进入脱硫器之前，通过氧化剂喷射设备添加适量的氧气或空气，使烟气中的二氧化硫（SO2）氧化为三氧化硫（SO3）；(3)氧化剂与氧化镁反应：进一步将氧化剂氧化后的烟气与氧化镁悬浮液充分接触反应，生成硫酸镁（MgSO4）；(4)除尘处理：将反应后的气体经由除尘器除去粉尘，得到洁净的烟气。

2.湿法氧化镁脱硫技术方案：湿法氧化镁脱硫技术主要通过将氧化镁与烟气中的硫化物进行反应，生成硫酸镁溶液，然后通过水洗的方式脱除硫酸镁。

具体步骤如下：(1)烟气预处理：同样通过尘埃除尘设备去除烟气中的颗粒物；(2)除尘处理：使用湿式除尘器进一步去除烟气中的颗粒物，同时减少颗粒物对氧化镁反应的干扰；(3)反应塔中喷液：通过喷液系统将氧化镁悬浮液喷射到烟气中，与二氧化硫发生反应生成硫酸镁溶液；(4)洗涤排液：将反应后的烟气通过洗涤塔，通过与洗涤液接触，使硫酸镁溶液与烟气中的硫酸镁以及硫酸铵等形成溶液，并通过排液系统将溶液排出；(5)硫酸镁回收：对脱除的硫酸镁溶液进行沉淀、过滤、结晶等工艺处理，得到纯度较高的硫酸镁产品；(6)产生废水处理：对湿法脱硫系统产生的废水进行综合处理，包括中和、沉淀、过滤等工艺，以达到达标排放。

总结：氧化镁脱硫技术采用干法或湿法的方式，通过与烟气中的硫化物化学反应生成硫酸镁的方法进行脱硫。

干法能够在烟气中喷射氧化剂，使SO2氧化为SO3，进一步提高脱硫效果，而湿法则通过与烟气接触使硫酸镁溶解，再通过洗涤排液、沉淀过滤等工艺进行脱硫。

两种技术各有优劣，需根据具体情况选择适合的脱硫工艺方案。

同时，也需要注意废水处理，避免对环境造成二次污染。

氧化镁脱硫工艺流程
氧化镁脱硫是一种常用的工艺，用于净化燃煤发电厂的烟气排放，降低硫氧化物的含量。

下面是一种典型的氧化镁脱硫工艺流程。

首先，燃煤发电厂的烟气经过除尘系统，去除其中的灰尘颗粒物。

然后，将烟气通过喷嘴注入氧化镁悬浮液中。

氧化镁悬浮液通常由水和氧化镁粉末组成，通过搅拌或喷雾装置将其保持悬浮状态。

烟气中的硫氧化物会与氧化镁反应生成硫酸镁，从而达到脱硫的效果。

在反应过程中，硫酸镁会与氧化镁悬浮液中的残留氧化镁反应生成硫酸钙，生成硫酸钙的氧化镁循环使用。

同时，也会产生一部分硫酸钙沉淀，需要定期清除。

经过氧化镁脱硫后，烟气中的硫氧化物几乎被完全去除，符合环保排放标准。

脱硫后的烟气通过烟囱排放到大气中。

在氧化镁脱硫工艺中，还有一些辅助设备和控制方法。

例如，通常需要一套循环喷淋装置来保持氧化镁悬浮液的稳定。

还可以根据烟气中硫氧化物的浓度和其他因素来控制氧化镁悬浮液的进料量，从而确保脱硫效果。

另外，氧化镁脱硫工艺中也需要对废水进行处理。

由于氧化镁悬浮液中的一部分会随废水排放出去，因此需要对废水进行处理，以防止对环境造成污染。

常见的处理方法包括沉淀、中和和过滤等。

总的来说，氧化镁脱硫工艺是一种可靠、高效的烟气脱硫方法。

它能够有效地去除燃煤发电厂烟气中的硫氧化物，减少对环境的污染。

在工艺流程中，需要注意溶液的稳定性和废水的处理等问题，以确保脱硫效果和环保要求的实现。

烟气脱硫工艺简介：（一）烧结机头烟气氧化镁湿法脱硫技术本公司在引进日本先进技术的基础上,结合国内外成功经验,成功研制出了烧结机头烟气氧化镁湿法脱硫装置.并取得了实用新型专利。

该氧化镁湿法烟气脱硫技术所建装置配置在烧结机头除尘器和引风机尾部,以普通氧化镁粉浆液作为吸收剂,在吸收塔的吸收段采用喷淋多孔板装置与烟气中的SO2逆流接触传质,反应生成亚硫酸镁,脱硫液排放至氧化槽,并在槽中氧化成硫酸镁溶液达标外排抛弃.净化后的烟气经两级除雾后,通过烟囱达标排放。

与传统湿法技术相比，该技术优化了吸收塔内部结构，外置了氧化系统，在确保较高脱硫率的同时，具有占地小、投资低，运行费用少等优点。

目前该技术已在国内外其他行业广泛地进行了应用，拥有大量的工程实例。

特点：1、脱硫率高，可达95%以上；2、占地面积小、一次性投资少，与钙法相比减少20%以上；3、运行费用低，与钙法相比低15-20%；4、运行可靠，不会发生积垢、结块、磨损、管路堵塞等故障；5、亚硫酸镁和硫酸镁的经济价值均较高，根据用户的需要，增加脱硫废液回收装置，实现回收再利用，达到废水的零排放；6、适用范围广，广泛用于电力行业、冶金烧结机烟气、工业锅炉、纸厂等的脱硫工程。

系统总工艺图（二）烧结机头烟气氧化镁湿法烟气脱硫废液回收技术如果用户需要，烧结机头烟气氧化镁湿法脱硫系统的脱硫废液可进行回收，实现烧结机头烟气氧化镁湿法脱硫系统用水的零排放，并可生产出硫酸镁成品用于肥料、制药、印染、制革等行业，具有较高的经济效益。

从烧结机头烟气氧化镁湿法脱硫系统的脱硫废液，经过三效结晶器、离心分离机、流化床烘干机等可制造出硫酸镁成品。

其投资仅占烧结机头烟气氧化镁湿法脱硫系统总投资的1/10，运行费用为200元/吨（硫酸镁），市场售价：500~1000元/吨（硫酸镁）。

回收系统图二、系统各主要部分介绍（一）吸收塔部分吸收塔是二氧化硫的主要吸收场所，塔型为多孔托板塔。

塔底是浆液池，中间是反应层，上面是除雾器。

氧化镁脱硫工艺原理哎呀，氧化镁脱硫这玩意儿，听起来挺高大上的，其实说白了，就是给工厂里的烟囱“洗个澡”。

你想想，那些大烟筒，天天往外冒烟，那烟里头可不全是二氧化碳，还有不少硫氧化物，这玩意儿对环境可不好，所以得想办法给它们洗洗。

首先，咱们得知道氧化镁脱硫是怎么一回事。

氧化镁，就是镁的氧化物，这玩意儿在工业上挺常见的，因为它能跟硫氧化物反应，生成硫酸镁，这玩意儿就比较无害了。

脱硫，就是把硫氧化物从烟气里头给弄出来。

咱们来聊聊具体的操作过程。

首先，烟气从锅炉里出来，得先经过一个“洗澡池”，这个“洗澡池”里头装的就是氧化镁溶液。

烟气一进去，就跟氧化镁溶液来个亲密接触，氧化镁就像个清洁工，把烟气里的硫氧化物给“洗”掉。

这个过程中，氧化镁会跟硫氧化物发生化学反应，生成硫酸镁。

硫酸镁这玩意儿，可不像硫氧化物那么讨厌，它不会污染空气，而且还能回收利用，比如做化肥什么的。

接下来，氧化镁溶液就变脏了，得处理一下。

这时候，就得用到一个叫“再生塔”的玩意儿。

再生塔里头，氧化镁溶液会被加热，这样，硫酸镁就会变成气态，从溶液里头跑出来。

然后，这些气态的硫酸镁就被收集起来，可以拿去制造化肥了。

氧化镁溶液经过再生塔处理后，又变得干干净净，可以继续用来吸收烟气里的硫氧化物了。

这样一来，烟气里的硫氧化物含量就大大降低了，烟囱里冒出来的烟，也就没那么“毒”了。

这整个过程，听起来挺复杂的，但其实就跟咱们给家里打扫卫生一样，只不过是在工业上，给烟囱“打扫”一下。

氧化镁脱硫工艺，其实就是一种环保的“清洁”方式，让工厂的烟囱不再那么“毒”，让天空更蓝，空气更清新。

所以，氧化镁脱硫，虽然听起来挺技术性的，但其实就跟我们日常生活中的清洁工作差不多，只不过规模更大，技术要求更高。

这就是氧化镁脱硫工艺，一个让工厂烟囱“洗澡”的环保技术。

氧化镁湿法烟气脱硫工艺特点湿法脱硫工艺有石灰石一石膏法、氧化镁法、钠法、双碱法、稀硫酸吸收法、柠橄酸盐法、氨法、海水法等。

氧化镁法在日本、台湾、东南亚也得到了广泛应用，全部采用我国辽宁、山东的氧化镁做脱硫剂。

近年，随着我国烟气脱硫事业的发展，氧化镁烟气脱硫也得到了较广泛的应用。

I 一一一一~■/ /氧化镁湿法烟气脱硫工艺有以下七个特点：1）脱硫效率咼1、氧化镁作为脱硫剂，活性强、反应速度快，S02吸收效率高。

2、配置了冷却器，吸收塔采用了5层多孔板喷淋结构与精确的自动化控制，使脱硫率可以稳定维持在95%以上的状态。

2）投资费用少，占地面积小1、系统工艺简、单流程短。

各个系统和设备的数量少、规格小. ■ ■ - ' ■ n2、循环浆液量小，主体设备规格较小。

采用镁法脱硫所要求的液气比可以减少到仅相当于达到同样脱硫效率的钙法脱硫的1/3以下，其吸收塔尺寸仅为钙法脱硫剂尺寸的65%，因此，镁法脱硫主体设备的造价要明显低于钙法吸收塔。

3、制备系统规模小。

去除等量的SO2所需MgC要比钙法少很多，其运输、储存系统，熟化系统，脱硫剂供应系统也比钙法规模要小。

3）运行费用低1、系统的耗电量低与钙法湿法相比，由于氧化镁湿法烟气脱硫工艺的液气比小，我们的液气比是1:3, 而钙法的液气比约为1: 15,所以镁法脱硫系统的循环液供应系统的设备规格明显较小，电耗可以节省一般以上。

与循环流化床半干法相比我们的优势就更加明显，因为最主要的电耗来自于系统的增压风机，增压风机的功率则主要由系统的压力损失决定，镁法脱硫的系统压损只有半干法的2/5左右，因此增压风机的功率大大小于半干法。

2、相对于其他脱硫剂使用量较少与钙法相比：虽然氧化镁粉剂的价格略高于氧化钙，但是MgO的分子量是CaO勺71%因此去除同量的二氧化硫气体，我们的吸收剂用量小。

与氨法相比较：虽然去除等量的二氧化硫需要的氧化镁与氨水量很接近，但是高质量的氨水的价格达到1500〜2500元一吨。
