16.长动与点动混合控制线路的设计

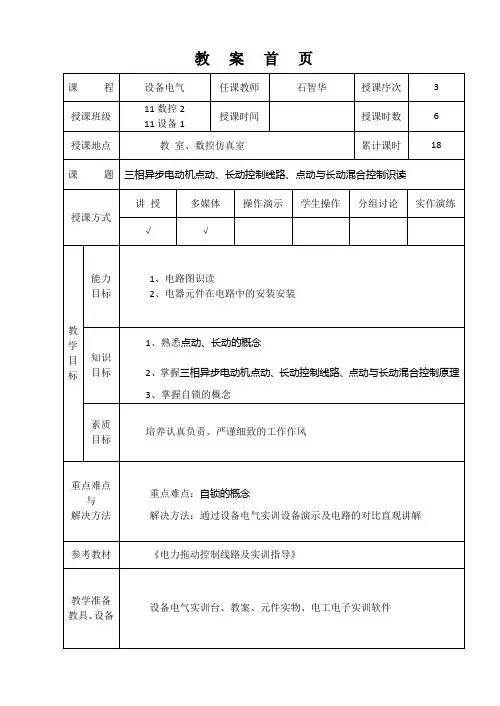

教案首页教学环节、教学内容与教学过程设计教学方法学生活动时间分配提问讲授提问讲授车床电气控制中电机工作情况回顾倾听记笔思考回答5分钟5分钟5分钟（2）控制线路的工作原理闭合负荷开关QS1→电动机M1通电正转启动。

断开负荷开关QS1→电动机M1失电停止。

闭合负荷开关QS2→电动机M2通电反转启动。

断开负荷开关QS2→电动机M2失电停止。

2、点动控制（1）点动概念点动——按下启动按钮，电动机起动运行，松开启动按钮，电动机即停转。

思考：可以用在什么场合？教学环节、教学内容与教学过程设计教学方法学生活动时间分配画图讲授讲授边画图边记忆倾听记笔记15分钟15分钟（2）电路图3、三相异步电动机长动控制（1）长动和自锁的概念长动——按下启动按钮，电动机起动运行，松开启动按钮，电动机即停转。

自锁——交流接触器通电后，利用其常开辅助触头的闭合来保持其线圈持续得电的现象。

交流接触器实现自锁后，主触头始终处于闭合状态，电动机教学环节、教学内容与教学过程设计教学方法学生活动时间分配画图讲授边画图边记忆倾听记笔记对比电路5分钟15分钟5分（2）电路图（3）控制线路工作原理教学环节、教学内容与教学过程设计教学方法学生活动时间分配讲授练习提问倾听思考讨论回答5分钟20分钟4、点动与长动混合控制在机床电气控制中，为了满足加工需要，有时要求电动机既能点动，又能长动，这时就可以把上面两种控制综合起来使用。

比如T68镗床，X62W铣床，为了进行变速冲动，在主电动机的控制中既有点动，又有长动控制。

思考：是否简单的叠加就能实现所需要的控制？设计：点动与长动混合控制线路教学环节、教学内容与教学过程设计教学方法学生活动时间分配讲授画图练习提问倾听边画图边记忆讨论分析回答45分钟30分钟10分有三种方法可以实现点动与长动混合控制a.用复合按钮复合按钮SB2的常开触头用作起动，常闭触头用于断开自锁触头回路，使交流接触器不能实现自锁，从而实现点动。

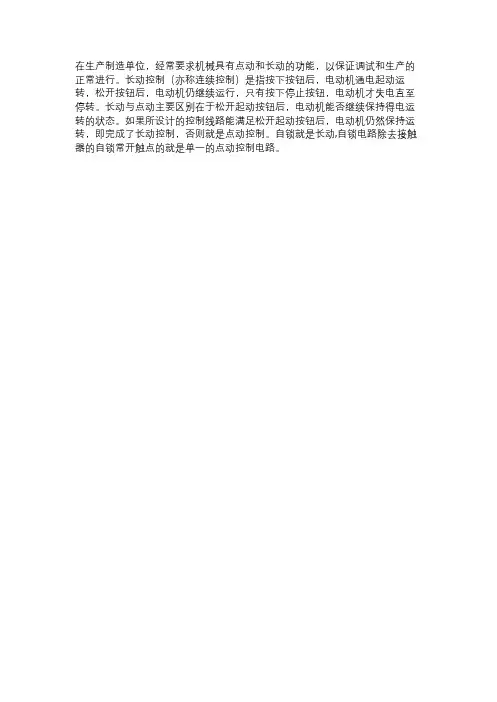

在生产制造单位，经常要求机械具有点动和长动的功能，以保证调试和生产的正常进行。

长动控制（亦称连续控制）是指按下按钮后，电动机通电起动运转，松开按钮后，电动机仍继续运行，只有按下停止按钮，电动机才失电直至停转。

长动与点动主要区别在于松开起动按钮后，电动机能否继续保持得电运转的状态。

如果所设计的控制线路能满足松开起动按钮后，电动机仍然保持运转，即完成了长动控制，否则就是点动控制。

自锁就是长动,自锁电路除去接触器的自锁常开触点的就是单一的点动控制电路。

电动机点动和长动控制电路原理电动机点动和长动控制电路的原理，听起来好像很复杂，但其实道理就像做菜，掌握了基本的调料和火候，想怎么做就怎么做。

先说说电动机，大家都知道，电动机就像是我们生活中的小帮手，洗衣机、风扇、冰箱，处处都能见到它的身影。

它的工作原理简单来说就是电流通过电动机的绕组，产生磁场，从而推动转子转动。

嘿，这不就是一场电和磁的舞蹈嘛，真是妙不可言。

点动和长动又是什么呢？就像开车一样，点动就是轻轻一踩油门，车子怦怦地往前窜。

而长动呢，就是一踩到底，车子一路飞驰，风驰电掣。

不过，电动机的控制可不止这么简单。

点动控制，通常用于那些需要短时间启动的设备，比如电梯的开关、起重机等。

想象一下，你在电梯里，按了个按钮，电动机就乖乖地转起来，带你去想去的楼层，真是神奇。

而长动控制就更为复杂些，像是在开车的过程中需要一直保持速度，不然可就要出乱子了。

长动控制电路通常用于那些需要持续运行的设备，比如电风扇、空调等。

你想啊，空调要持续运行才能给你送来清凉，不能一会儿热一会儿冷，那可把人急死。

长动控制就是要让电动机一直保持在一个稳定的工作状态，不受外界干扰。

说到控制电路，这就像是电动机的“大脑”。

它根据输入的信号来控制电动机的转动，就好比你在开车时，脑子里不停计算着路线和速度。

点动控制电路一般是由按钮、继电器和电动机组成的。

按下按钮，电流流过继电器，电动机就开始转动。

松开按钮，电动机立马停下，简直就像是在玩开关，瞬间切换。

长动控制电路就相对复杂多了，除了按钮和继电器，可能还要加入时间继电器、限位开关等。

想象一下，电风扇不停地转，突然间，限位开关就像一个老司机一样，告诉电动机停下来。

这个过程就像是为电动机安排了一场精彩的演出，每个环节都得恰到好处，才能完美收官。

电动机的控制电路就像是家庭里的调味品，不同的组合能调出不同的味道。

点动控制就像是偶尔的咸鲜，而长动控制则是让你每天都能尝到的香甜。

控制电路的设计，既要考虑到实用性，也要考虑到安全性。
