施工基础图知识点总结一、施工基础图概述施工基础图是建设工程施工中的重要文件，它是根据总平面布置图的要求，具体绘制地基处理结构和施工基础设计的图纸，是指导施工的依据。
施工基础图是结构施工图中的一个专门图集，它由结构图、底层结构图、柱、墩结构图、基础工程图等多个图幅组成，它的设计应符合国家有关规范的要求，并与其他专业图、构造图等紧密结合。
二、施工基础图的基本要求（一）清晰准确：施工基础图应具有良好的可读性，应能清楚地表达所要传达的信息，确保图纸的精确性和准确性，对施工人员的指导性应强。
（二）规范标准：施工基础图应按照国家有关的规范、标准要求进行设计，包括图样的绘制规范、标注要求、符号标识、图例等。
（三）完备性：施工基础图需要准确的表现建筑的位置、形式、结构等，需要涵盖周详的基础处理结构、施工基础设计等内容。
（四）实用性：施工基础图应具备直观性和实用性，能够为施工人员提供清晰具体的建筑指导。
三、施工基础图的内容要素（一）总平面布置图：总平面布置图是指示建筑物地基的横断面布置图，是建筑物的基础平面图的一种纵向展开。
（二）建筑结构图：建筑结构图是建筑物主体结构的图纸，包括建筑物的主要结构，如框架、梁、柱及柱间梁等。
（三）底层结构图：底层结构图是指一层以上的建筑物的结构图，包括地下室及以上楼层的结构。
（四）柱、墩结构图：柱、墩结构图是关于建筑物柱和墩的结构图，包括柱墩的布置、形式、尺寸及钢筋等信息。
（五）基础工程图：基础工程图是建筑物基础的结构图，包括地基处理结构、基础形式、尺寸及钢筋等信息。
四、施工基础图的绘制方法和标示规范（一）绘制方法1. 符号标识：施工基础图中需要使用符合国家标准的符号标识，标识清晰，有序。
2. 尺寸标注：尺寸标注应准确、清晰，尺寸数字标引线合理，对施工人员有指导性。
3. 图例设计：图例要清楚明了，不得造成歧义。
（二）标识规范1. 图纸名称：各种施工基础图包括总平面布置图、建筑结构图、底层结构图、柱、墩结构图、基础工程图等都需要明确的图纸名称。
建筑资料图纸知识基本要点建筑资料图纸知识基本要点建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息;建施平面图、结施平面图上，一般也标有本层标高等。
下面是店铺为大家分享建筑资料图纸知识，欢迎大家阅读浏览。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼?是商场还是宿舍?了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米;车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息;建施平面图、结施平面图上，一般也标有本层标高;梁表中，一般有梁表面标高;基础大样图、其它细部大样图，一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。
建筑规划图纸知识房屋是供人们生产、生活、工作、学习和娱乐旳场所, 与人们关系亲密。
将一幢似建房屋旳内外形状和大小, 以及各部分旳构造、构造、装饰、设备等内容, 按照有关规范规定, 用正投影措施, 详细精确地画出旳图样, 称为“房屋建筑图”。
它是用以指导施工旳一套图纸, 因此又称为施工图。
1.要牢记并识别建筑图中旳常用旳图例和符号。
2.建筑平面图重要阐明拟建筑物所在旳地理位置和周围环境旳平面布置。
一般在图上应标出新建筑物旳平面形状、层数、绝对标高；建筑物周围旳地貌以及旧建筑物旳平面开头新旧建筑旳相对位置（新建筑与道路和相对位置）；建成后旳道路、水源、电源、水道管线旳布置；指北针等。
3.建筑立面图4.建筑立面图: 建筑物外墙在平行于该外墙面旳投影面上旳正投影图, 是用来表达建筑物旳外貌, 并表明外墙装饰规定旳图样。
表达措施重要有如下两种: (1)对有定位轴线旳建筑物, 宜根据两端定位轴线编注立面图名称；(2)无定位轴线旳立面图, 可按平面图各面旳方向确定名称。
也有按建筑物立面旳主次, 把建筑物重要入口面或反应建筑物外貌重要特性旳立面称为正立面图, 从而确定背立面图和左、右侧立面图。
5.建筑剖面图6.建筑剖面图是按一般规定比例绘制旳建筑物竖向剖视图, 它表达房屋垂直方面旳内部构造和构造特性, 编制预算时运用剖面图计算墙体、室内粉刷等项目。
7.建筑透视图和体现图（效果图）8.住宅建筑旳透视图, 表达建筑物内部空间形体与实际所能看到旳住宅建筑自身旳相类似旳主体图像, 它具有强烈旳三度空间透视感, 非常直观地体现了住宅旳造型、体量、空间布置、色彩和外部环境。
一般都是在住宅设计和住宅销售时使用。
从高外俯视旳透视图又叫做“鸟瞰图”或“俯视图”。
住宅透视图一般要严格地按比例绘制, 出于某种需要和测绘计算上旳困难, 有些透视图不一定严格按比例绘制, 并进行绘制上旳艺术加工, 这种图一般被称为住宅建筑旳体现图。
9.小区规划图10.基础平面图11.基础平面图是假想用一种水平剖切平面在室内地面如下将基础进行水平剖切后, 得到旳被剖切如下部分旳正投影图。
1.1.1建筑工程图房屋建筑工程图是工程技术的“语言”，它能够准确地表达建筑物的外形轮廓、尺寸大小、结构构造、装修做法等。
故要求有关施工人员必须熟悉施工图的全部内容。
一套房屋建筑工程图，一般按专业分为建筑施工图、结构施工图、设备施工图（给水排水施工图、采暖通风施工图、电气施工图）三类。
在本实训教材中，将主要介绍房屋建筑施工图的识读，由于在建筑构造教材中已经介绍了建筑平面图、建筑立面图和建筑剖面图的相关知识，在本教材中将不再赘述。
1.1.2建筑施工图内容概要建筑施工图简称“建施”。
主要反映建筑物的规划位置、外形和大小、内外装修、内部布置、细部构造做法及施工要求等。
建筑施工图包括首页（图纸目录、设计总说明、门窗标等材料表等）、总平面图、平面图、立面图、剖面图和详图。
图纸目录包括每张图纸的名称、内容、图号等。
设计总说明包括工程概况（建筑名称、建筑地点、建设单位、建筑占地面积、建筑等级、建筑层数）；设计依据（政府有关批文、建筑面积、造价以及有关地质、水文、气象资料）；设计标准（建筑标准结构、抗震设防烈度、防火等级、采暖通风要求、照明标准）；施工要求（验收规范要求、施工技术及材料的要求，采用新技术、新材料或有特殊要求的做法说明，图纸中不详之处的补充说明。
）1.1.3图纸索引比例比较小的图纸中，有些构造节点表达不清楚时，可以用索引和局部详图来表示。
索引符号和详图符号呈一一对应的方式，即有索引符号，就有详图符号。
1．被索引的详图在同一张图纸内2．被索引的详图不在同一张图纸内3．被索引的详图在标准图中4．被索引的剖视详图在同一张图纸内5．被索引的剖视详图不在同一张图纸内1.1.4图纸中常用的符号和记号1.1.4.1定位轴线定位轴线是用来确定建筑物承重构件位置的基准线。
用细单点长画线表示。
并在线的端头画直径为8mm，详图上为10mm，在圆圈上编号。
平面图上定位轴线应编号，宜标注在图样的下方与左侧。
横向定位轴线应用阿拉伯数字，从左向右依次编写，竖向定位轴线应用大写拉丁字母，从下至上依次编写，其中I、O、z不得采用。

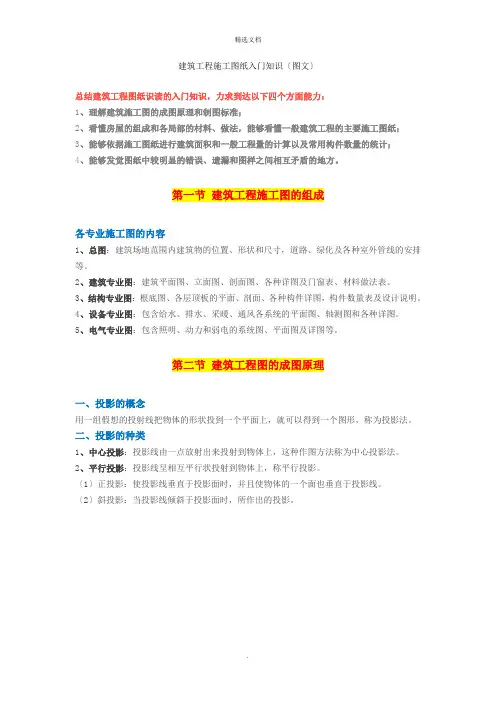

建筑工程施工图纸入门知识〔图文〕总结建筑工程图纸识读的入门知识，力求到达以下四个方面能力：1、理解建筑施工图的成图原理和制图标准；2、看懂房屋的组成和各局部的材料、做法，能够看懂一般建筑工程的主要施工图纸；3、能够依据施工图纸进行建筑面积和一般工程量的计算以及常用构件数量的统计；4、能够发觉图纸中较明显的错误、遗漏和图样之间相互矛盾的地方。
第一节建筑工程施工图的组成各专业施工图的内容1、总图：建筑场地范围内建筑物的位置、形状和尺寸，道路、绿化及各种室外管线的安排等。
2、建筑专业图：建筑平面图、立面图、剖面图、各种详图及门窗表、材料做法表。
3、结构专业图：根底图、各层顶板的平面、剖面、各种构件详图，构件数量表及设计说明。
4、设备专业图：包含给水、排水、采暖、通风各系统的平面图、轴测图和各种详图。
5、电气专业图：包含照明、动力和弱电的系统图、平面图及详图等。
第二节建筑工程图的成图原理一、投影的概念用一组假想的投射线把物体的形状投到一个平面上，就可以得到一个图形，称为投影法。
二、投影的种类1、中心投影：投影线由一点放射出来投射到物体上，这种作图方法称为中心投影法。
2、平行投影：投影线呈相互平行状投射到物体上，称平行投影。
〔1〕正投影：使投影线垂直于投影面时，并且使物体的一个面也垂直于投影线。
〔2〕斜投影：当投影线倾斜于投影面时，所作出的投影。
三、物体的三面正投影图1、三面正投影体系的形成〔1〕将物体放在三个相互垂直的投影面间；〔2〕用三组垂直于投影面的投影线作投影；〔3〕在三个投影面上得到三个正投影图。
2、三面正投影体系的展开〔1〕正立投影面不动；〔2〕水平投影面向下转动90°；〔3〕侧立投影面向右前方转动90°。
3、三面投影图的特性〔1〕不全面性每个投影图只能反映物体两个方向的尺寸；立面图反映长度和高度；平面图反映长度和宽度；侧面图反映高度和宽度。
〔2〕“三等关系〞长对正：立面图与平面图的长度相等；X齐：立面图与侧面图的高度相等；宽相等：平面图与侧面图的宽度相等。
初学看工程施工图纸工程施工图纸是指建筑、道路、桥梁等工程在设计完成后，按照设计要求和标准，经过审核确认无误后，由设计单位制作的图纸。
它是施工单位在开工之前，必须按照图纸上的标示来进行施工的指南和依据。
初学者在接触工程施工图纸时，常常会感到困惑和不知所措。
本文将从工程施工图纸的基本构成和要点出发，帮助初学者更好地了解和应用施工图纸。
一、施工图纸的基本构成1. 建筑工程施工图纸建筑工程施工图纸包括平面图、立面图、剖面图和细部图等。
平面图是建筑物从上方俯视图，用来表示建筑物的布局、大小、朝向、分格等。
立面图是建筑物从正面视图，用来表示建筑物的外观、结构等。
剖面图是建筑物从侧面视图，用来表示建筑物的结构、材料等。
细部图是对建筑物某个局部进行放大和细化，用来表示建筑物的构造细节、节点处理等。
2. 道路工程施工图纸道路工程施工图纸包括纵断面图、横断面图、路基处理图和路面处理图等。
纵断面图是道路在纵向截面上的图示，用来表示道路的纵坡、路基厚度等。
横断面图是道路在横向截面上的图示，用来表示道路的横断面形状、路基处理等。
路基处理图是用来表示路基的处理方法、材料等。
路面处理图是用来表示路面的处理方法、材料等。
3. 桥梁工程施工图纸桥梁工程施工图纸包括平面图、横断面图、纵断面图和桥梁结构图等。
平面图是桥梁从上方俯视图，用来表示桥梁的布局、连接方式等。
横断面图是桥梁在横向截面上的图示，用来表示桥梁的横断面形状、结构等。
纵断面图是桥梁在纵向截面上的图示，用来表示桥梁的纵向形状、高程等。
桥梁结构图是用来表示桥梁的结构形式、构造细节等。
二、施工图纸的要点1. 规范性施工图纸必须按照国家规定的标准和要求进行制作，确保施工图纸的规范性和准确性。
在施工图纸上必须标注清楚建筑、道路、桥梁等工程的各项参数、尺寸、材料、质量要求等，确保施工过程中的可操作性和安全性。
2. 完整性施工图纸必须包括建筑、结构、给排水、电气、暖通等相关专业的图纸，确保施工过程中各项工程的协调和配合。
如何看图纸的基础知识点图纸是工程设计中的重要组成部分，它是工程师们用来传达设计意图和技术要求的重要工具。
对于工程师和技术人员来说，了解和准确理解图纸是非常重要的。
本文将介绍如何看图纸的基础知识点，帮助读者更好地理解和解读图纸。
1.熟悉图纸的基本构成图纸通常包括标题框、比例尺、图例、图框、标注、尺寸标注等元素。
标题框包括图纸的名称、编号、日期等信息；比例尺是标识图纸的缩放比例；图例解释图纸中的符号和标记；图框是图纸的边界线；标注是对图纸中的重要要素进行文字说明；尺寸标注是对图纸中的尺寸进行标注。
2.理解图纸的投影方法图纸中通常使用三种投影方法：平面投影、立体投影和剖视投影。
平面投影将三维物体投影到二维平面上，如平面图；立体投影通过正投影将三维物体的各个面展示出来，如立体图；剖视投影则是通过切割三维物体并展示内部结构，如剖视图。
3.掌握图纸中的常用符号和标记图纸中有大量的符号和标记，这些符号和标记代表着不同的物体、特性和要求。
例如，直线段表示边界或轮廓；箭头表示方向；圆形表示孔洞或孔径；角度符号表示角度大小等。
了解这些符号和标记的含义对于正确理解图纸非常重要。
4.理解图纸的比例尺和尺寸标注比例尺是图纸上的缩放比例，它表示图纸上的长度与实际长度之间的关系。
比例尺可以是分数形式、比例尺尺寸线形式或标准比例尺形式。
尺寸标注是对图纸中的尺寸进行标注，通常使用标准的尺寸标注符号和标准尺寸标注方法。
5.了解图纸的视图和剖视图图纸中通常包含不同的视图，如正视图、俯视图和侧视图，它们展示了物体的各个面。
通过观察这些视图，可以获得物体的几何形状和外观特征。
剖视图则展示了物体的内部结构和细节，通过切割物体并展示内部构造，可以更好地理解其组成和功能。
6.理解图纸中的图例和标注说明图例是图纸中用于解释不同图形符号和标记的说明部分，它通常位于图纸的角落或边缘。
标注说明则是对图纸中的特定要素进行文字说明，如材料、工艺要求、配合公差等。
建筑施工图识图入门基础建筑施工图是指建筑工程图纸中的施工图部分，其作用是指导现场施工，完成建筑工程的施工任务。
建筑施工图的识图能力是施工工程师必备的基本技能之一。
下面将简要介绍建筑施工图的识图入门基础知识，以便初学者能够更好地理解和掌握建筑施工图。
一、施工图的组成和要素建筑施工图是由平面图、立面图、剖面图、详情图、构造图和细部图等组成的。
其中平面图和立面图是最重要的两部分，平面图主要呈现建筑平面布置、结构及设备布局等信息，而立面图则主要呈现建筑的外观形态和结构细节等信息。
识别施工图时，需要掌握平面图和立面图的基本绘图符号和标注，如样板间的尺寸、可行走区域、电源插座点位等等。
二、施工图的坐标系统和尺度在识别施工图时，需要掌握施工图所采用的坐标系统和尺度。
坐标系统包括建筑轴线和控制点的位置等，而尺度则是指图纸上的图形与实际建筑之间的比例关系。
建筑施工图常用的尺度为1:50、1:100和1:200等，常见的坐标系统则包括绝对坐标系统、相对坐标系统和混合坐标系统等。
三、施工图中的图形和文字在施工图中，图形和文字是识别施工图的重要组成部分。
图形包括箭头、标记、符号、线条、颜色等等，它们搭配使用可以更好地传递信息。
文字则可以用来解释图形和表达具体所指的位置等信息。
因此，在识别施工图时，需要注意图形和文字之间的连贯性和关系。
四、施工图中的构造细节施工图中的构造细节是建筑施工的重要部分，包括墙体、梁、柱等构造部分的位置、尺寸、材料及安装方法等。
在施工图中，构造细节常常使用细节图和断面图等形式进行展示。
识别并掌握构造细节，在实际施工工作中，可以更好地理解施工图，准确实现施工要求。
以上是建筑施工图识图入门基础知识的简要介绍。
掌握这些基础知识，能够帮助初学者更好地理解和掌握建筑施工图，从而更加顺利地完成施工任务。
建设工程施工图识图基本常识1.房屋施工图的特点(1)按正投影原理绘制。
房屋施工图一般按三面正投影图的形成原理绘制。
通常在水平投影面上绘制建筑平面图，在正投影面上绘制建筑立面图，在侧立投影面上绘制建筑剖面图或侧立面图。
在同一张图纸上绘制时，要符合正投影的特征和相互间的投影应对关系。
(2)绘制房屋施工图采用的比例。
房屋施工图一般采用缩小的比例绘制，同一图纸上的图形最好采用相同的比例。
绘制构件或局部构造构造详图时，允许采用与基本图不同的比例，但在图样下方图名的右侧应注明比例的大小，以便对照阅读。
(3)房屋施工图图例符号应严格按照国家标准绘制。
由于房屋建筑是由多种建筑材料和繁多的构配件组成，为了作图简便、方便识图，国家制定了《房屋建筑制图统一标准》《建筑制图标准》等多种标准，在这些标准中规定了一系列图例符号以表示建筑材料、建筑构配件等。
2.定位轴线及编号房屋施工图中的定位轴线是设计和施工中定位、放线的重要依据。
凡承重的墙、柱、梁、屋架等构件，都要画出定位轴线并对轴线进行编号,以确定其位置。
对于非承重的分隔墙、次要构件等，有时用附加轴线(分轴线)表示其位置,也可注明他们与附近轴线的相关尺寸以确定其位置。
3.索引符号和详图符号索引符号由直径为8~10mm的圆及其水平直径组成，圆及其水平直径均应以细实线绘制。
当索引出的详图与被索引的图(基本图)在同一张图纸内时，在上半圆中用阿拉伯数字注出该详图的编号，在下半圆中间画一段水平细实线；当索引出的详图与被索引的图不在同一张图纸内时,则在下半圆中用阿拉伯数字注出与该详图所在图纸的编号；当索引出的详图采用标准图时，在圆的水平直径的延长线上加注标准图册的编号。
详图符号用粗实线圆圈表示，直径为14mm o当详图与被索引的图样在同一张图纸内时，圆内用阿拉伯数字注明详图的编号；当详图与被索引的图样不在同一张图纸内时，可用细实线在详图符号内画一水平直径,上半圆内注明详图的编号，下半圆中注明被索引的图纸所在的图纸编号。
施工图纸的一些基本知识
1、标高
1.1绝对标高亦称绝对高程或海拔高度,我国把青岛附近黄海的平均海平面定为绝对标高的零点,全国各地的标高均以此为基准。
1.2标高是把某地点对应的绝对标高定义为±0.000，（如名辉12#楼27.5）也称相对标高。
建筑中一般与一层室内地面对应的绝对标高为±0.000标高。
2、指北针
针尖指向是北向，表示图纸上建筑物相对于北向的座向，看图方向一般按上北下南，左西右东的看图方向。
3、定位轴线
3.1定位轴线是用以确定主要结构位置的线，如确定建筑的开间或柱距，进深或跨度的线称为定位轴线。
3.2标注在图样的下方与左侧，横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，从下至上顺序编写。
拉丁字母的I、O、Z不得用做轴线编号。
因为为了区分1、0、2等数字，只是为了避免不必要的混淆而已，GB／T 50001-2001 房屋建筑制图统一标准也规定了的，不能使用。
3.3 附加定位轴线的编号，应以分数形式表示，并应按下列规定编写:两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号。
4、剖视的剖切符号
4.1剖切符号分为两种，一种是“剖切视图符号”，一种是“剖面图（又叫断面图）符号”。
剖切视图除了断面，还包括能看见的后面的投影。
剖面图（断面图）仅仅表示断面形状，不画后面还能看见的其他投影像。
4.2 ∟的粗实线符号是剖切视图符号，字母/数字朝哪边，表示向哪边看。
断面剖切符号是一根长细线通过剖切位置，断面剖切符号标示中，标注数字在那边，就朝那边看。
（示例）
5、索引符号与详图符号
在施工图中,有时会因为比例问题而无法表达清楚某一局部,为方便施工需另画详图。
一般用索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号。
6、引出线
6.1引出线是对图样上某些部位引出做文字说明、尺寸标注和索引详图等用的，以细实线绘制。
6.2文字说明宜注写在横线的上方，也可注写在横线的端部。
6.3同时引出几个相同部分的引出线，宜相互平行，也可画成集成一点的放射线。
7、断开连接、对称符号
7.1断开连接符号用于较长的构件，当其长度方向的形状相同或按一定规律变化时可断开绘制断开处应用连接符号表示。
7.2当房屋施工图的图形完全对称时可只画该图形的一半，并画出对称符号。
建筑施工图
1、建筑施工图主要用来表达建筑设计的内容
即表示建筑物的总体布局、外部造型、内部布置、内外装饰、细部构造及施工要求。
它包括总平面图、总平面定位图、建筑设计总说明、建筑做法总说明、居住建筑节能设计专篇、门窗表、门窗大样图、建筑防火设计专篇、建筑平面图、东西、南北立面图、剖面图和建筑详图等。
2、建筑图纸的第一页一般为图纸目录单
图纸目录
3、总平面图
在总平面图中可以了解楼座的具体位置、高程、楼层数及与其它楼号的相互关系等。
4、建筑设计说明
建筑设计总说明在是工程师在熟悉图纸中重点要看的内容之一，主要说明工程的概况和总的要求。
内容包括工程设计依据（如工程地质、水文、气象资料）；设计标准（建筑标准、结构荷载等级、抗震要求、耐火等级、防水等级）；建设规
模（占地面积、建筑面积）；工程做法（墙体、地面、楼面、屋面等的做法）及材料要求。
5、建筑做法总说明
以表格的形式对建筑物各部位构造、做法、层次、选材、尺寸、施工要求等的详细说明，在看图纸时应多看几遍加深印象，工程做法大部分都在此进行说明。
6、节能专篇和门窗表
6.1建筑节能专篇是节能工程相关材料、做法的主要依据，节能工程中与其它做法有冲突的以节能专篇为准。
主要有节能措施及技术要求、保温系统防火构造要求、节能保温的典型节点构造详图等。
6.2门窗表主要反映工程门窗的材质、类型、尺寸及相关技术要求等，比较简单。
7、建筑平面图
它反映出房屋的平面形状、大小和房间的布置、墙（或柱）的位置、厚度、材料、门窗的位置、大小、开启方向等情况。
分底层、顶层、和标准平面图，在监理工作中是作为砌体、抹灰、控制室内开间、进深等依据，能做到熟悉即可。
8、立面图
建筑立面图在东西南北各个方向上均有，主要反映房屋的长度、高度、层数等外貌和外墙装修构造。
它的主要作用是确定檐口、雨篷、阳台、线条、造型等的形状和位置及指导房屋外部装修施工。
结构施工图
1、结构施工图是关于承重构件的布置
使用的材料，形状，大小，及内部构造的工程图样，是承重构件以及其他受力构件施工的依据。
看结构施工图最难的就是钢筋，要把结构图看懂就要知道钢筋的分布情况，现在都是在使用平法来标注钢筋，所以要把平法弄懂才能彻底搞懂结构施工图。
2、结构施工图包含的内容
结构施工图一般高层建筑包含（但不局限于）结构设计总说明、桩基平面图、基础平面图、柱剪力墙平法施工图、剪力墙边缘构件表、梁、板平法施工图、楼梯和墙身大样图等。
3、在看图时先要着重看结构设计总说明
在这里可以了解到结构主要材料情况比如：基础、梁柱（一般C35-45）、板（C30）砼强度等级，钢筋（HPB300/HRB400，235、335已经淘汰，改为高强钢筋）填充墙加气砼砌块等级（B06）容重（6.5KN/m），受拉钢筋最小锚固长度（从砼等级和抗震等级交叉查找）及最小搭接长度等结构上的基本信息。
4、桩基施工图
桩基施工图应区分什么类型的桩基，（CFG、人工挖孔、泥浆护壁灌注桩、强夯等）等都不一样，具体以泥浆护壁灌注桩为例。
5、柱、墙、梁板平法基本内容
5.1基本编号
5.2柱平法施工图
柱平法施工图系在柱平面位置上采用列表注写或截面注写方式表达，下面以截面注写KZ2为为例：截面尺寸650*600，主筋22根HRB400直径22的钢筋，箍筋HPB300直径10加密区间距100非加密区间距200（mm）
5.3剪力墙平法施工图
剪力墙平法施工图
5.4梁平法施工图
a、梁平面注写方式包括集中标注与原位标注两部分，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。
当集中标注的某项数值不适用于梁的某部位时，则将该项数值进行原位标注，施工时原位标注取值优先。
（详细请看
11G101-1,25页-35页相关内容）
b、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加
密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
说明（双肢箍、四肢箍指梁同一截面内在高度方向箍筋的根数，）
c、⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
d、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
e、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
f、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25 表示只有一排主筋，4Φ
25 全部伸入支座内。
⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，
下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
下排筋5Φ25，通长布置。
6、板平法施工图
6.1板（有梁楼板、无梁楼板直接支持在柱子上不设主次梁，主要介绍常用的有梁楼板11G101-1，36页-52页）平面注写方式有板块集中标注和原位标注。
6.2板块集中标注的内容为：板块编号、板厚、贯通纵筋，以及当板面标高不同时的标高高差。
贯通纵筋按板的上部和下部分别注写（当板块上部不设贯通纵筋时则不标注），并以B大表下部，以T代表上部，X向贯通纵筋以X打头，Y 向贯通纵筋以Y打头两向贯通纵筋配置相同时则以X&Y（&，ande缺一不可）。
例如：LB3，厚度h=100.底部贯通纵筋XY方向均为HRB400直径8，间距150.上部贯通纵筋X方向HRB400直径8，间距150。
6.3板支座原位标注的内容为：板支座上部非贯通纵筋和悬挑板上部受力钢筋，板支座原位标注的钢筋应在配置相同的第一跨表达。
在实际应用中要两种方法相结合，下图板支座非贯通纵筋。
