施工图会审要点4、给排水及暖通专业(1)设计文件是否齐全、是否清楚、图纸内容有无遗漏或差错;(2)设计有无明确应遵循的施工规范、标准;(3)审查图纸中设备、管道及管道附件选用和布置是否合理、可靠,是否便于施工。

操作和检修。

如采用新材料、新工艺或新设备则应审核其是否满足工艺上的要求且技术经济是否可行,设备材料供应有无问题;(4)审核图纸中的平面尺寸、走向、标高、管径、坡度的标注是否正确、清晰、平面图、立面图、透视图是否一致;(5)埋地管道的埋置深度、形式,与建构筑物基础、道路及其它管线的水平净距和交叉净距是否符合规范要求;(6)设计有没有为设备、管道、管配件的安装、操作、维修留有必要的空间。

对于大型设备和管道土建结构中是否预留了安装和维修的孔洞,有无考虑必要的维修和起吊设施,结构图中预留孔洞的位置与工艺图是否一致;(7)管道穿越地下室,水池等构筑物墙、地面及穿越伸缩缝、沉降缝是否采取了可靠的防水措施和技术措施;(8)对有可能伤及人体的设备、管道设计是否采取了有效的防护措施;(9)设备运行中会不会对周围环境产生超标的噪音、如是、设计是否采取了相应的消音和减震措施;(10)管道的材质和试验压力是否符合设计及施工验收规范的要求。

(11)不同使用功能的部位应单独供水、单独设置水表计量。

每户(包括商铺)1表,户表必须出户。

每根立管供水户数不超过20户。

由市政给水管直接供水的,其水表必须设在水表井内。

(12)给水系统生活储水箱、消防水池不得共用给水引入管。

生活储水箱引入管应在室外加水表。

卫生防疫站要求:生活贮水箱及附件应为对水质无不良影响且经久耐用的材料。

水箱间、水泵间地面应有排水设施,不得积水。

箱顶距板底距离不小于0.8米。

水箱周边应有不小于0.6米的间距。

水箱溢流管、通气管口应有不锈钢丝/铜丝网,进水管应符合防污染要求,水箱应有信号管接至物业值班室,溢流管、泄水管不应与排水管直接连接。

水箱盖板应上锁。

(13)排水系统排水管出户方向应结合室外排水管布置和化粪池位置统筹考虑,尽可能朝同一方向出户,重力流排水出户管口径一般比所接立管放大一号。

建筑施工图纸审图方法和要点（精全）在建筑工程施工之前，需熟悉图纸、审图,再进行图纸会审工作。

识图、审图的程序大致是，先熟悉拟建工程的功能，再熟悉、审查工程平面尺寸，熟悉、审查工程立面尺寸，检查施工图中容易出错的部位有无出错，检查有无改进的地方.建筑工程施工图会审是各参建单位（建设单位、监理单位、施工单位及材料、设备供货单位）在收到有效的施工图设计文件后，在设计交底之前各单位全面细致地熟悉图纸，审查出施工图中存在的问题并提交处理的一项重要活动.通过施工图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点、难点，找出需要解决的技术难题和拟定解决方案,从而将因设计缺陷而存在的问题消灭在施工之前.因此，图纸会审的深度和全面性将在一定程度上影响工程施工的质量、进度、成本、安全和工程施工的难易程度.只要认真做好了这项工作，图纸中存在的问题一般都可以在图纸会审时被发现和尽早得到处理，通过施工图纸会审可以提高施工质量、节约施工成本、缩短施工工期,从而提高效益。

因此，施工图纸会审是工程施工前的一项必不可少的重要工作.现以单位工程土建施工图为侧重点,结合本人的审图与施工经验，论述施工图会审工作的思路和重点审查内容：一、单位工程建筑图、结构图与建筑总平面图一致性的审查主要审查建筑总平面图中单位工程的控制轴线点座标值、标高、平面定位尺寸等是否与该单位工程工程的建筑、结构施工图上标注相一致。

总体规划设计和单位工程设计有时由于勘测上的误差使设计图纸与实地定位后有差异，从而导致单位工程放线定位困难或放线定位施工后却与总体规划图布置不符，这将造成返工或被迫改变规划，影响整体布局效果。

处理方法是，经现场踏勘，初步定位后看实地状况是否与总平面图上规划设计的布局相符。

另外,还应注意其它专业总平面图上的设计是否与建筑规划总平面图相协调，给、排水，强、弱电等专业总图上的接入口是否与单位工程上设计的入口相衔接。

二、单位工程建筑施工图的审查单位工程建筑施工图审查主要从以下五个方面进行：1、审查各层平面图在同一轴线标注是否对应。

施工图最全审查要点！！设计院交付图纸，开工计划做好了，突然审图办告知：图纸审查没过关，瞬间，您大脑轰的一下，差点炸了，这是多么熟悉的场景啊.....如何让图纸审查一次过关，如何让计划顺利进行，这就成了设计研发总的心头大患，今天分享的是：《2017年图纸审查标准》，让你通过学习标准，更好的提前把关，让图纸审查工作一路过关......一.审计说明审查要点(1) 编制依据：主管部门的审批文件、工程建设标准。

(2) 工程概况：建设地点、用地概貌、建筑等级、设计使用年限、抗震设防烈度、结构类型、建筑布局、建筑面积、建筑层数与高度。

(3) 主要部位材料做法：如墙体、屋面、门窗等（属于民用建筑节能设计范围工程可与“节能设计”段合并）。

(4) 节能设计：严寒和寒冷地区居住建筑应说明建筑物的体形系数、耗热量指标及主要部位围护结构材料做法、传热系数等。

夏热冬冷地区居住建筑应说明建筑物体形系数及主要部位维护结构材料做法、传热系数、热惰性指标等。

(5)防水设计:地下工程防水等级及设防要求、选用防水卷材或涂料材质及厚度、变形缝构造及其它截水、排水措施。

屋面防水等级及设防要求、选用防水卷材或涂料材质及厚度、屋面排水方式及雨水管选型;潮湿积水房间楼面、地面防水及墙身防潮材料做法、防渗漏措施。

(6)建筑防火:防火分区及安全疏散: 消防设施及措施:如墙体、金属承重构件、幕墙、管并、防火门、防火眷帘、消防电梯、消防水池、消防泵房及消防控制中心的设置、构造与防火处理等。

(7)人防工程:人防丁程所在部位、防护等级、平战用途、防护面积、室内外出入口及进、排风口的布置。

(8)室内外装修做法。

(9)需由专业部门设计、生产、安装的建筑设备、建筑构件的技术要求,如电梯、自动扶梯、幕墙、天窗等。

(10)其它需特殊说明的情况,如安全防护、环保措施等。

二.图纸基本要求审查点(1)总平面图:标示建设用地范围、道路及建筑红线位置、用地及四邻有关地形、地物。

4． 4 结构4．4．1 在施工图设计阶段，结构专业设计文件应包含图纸目录、设计说明、设计图纸、计算书(内部归档)。

4．4． 2 图纸目录应按图纸序号排列，先列辛绘制图纸,后列选用的重复利用图和标准图。

4．4． 3 结构设计总说明每一项工程应编写一份结构设计总说明,对多子项工程宜编写统一的结构施工图设计总说明。

如为简单的小型单项工程,则涉及总说明中的内容可分别写在基础平面和各层结构平面上. 结构设计总说明应包括以下内容：1 本工程结构设计的主要依据（同3。

5。

2条）；2 设计0。

000标高所对应的绝对标高值；3 图纸中标高、尺寸的单位;4 建筑结构的安全登记和设计使用年限，混凝土结构的耐久性要求和砌体结构施工质量控制等级；5 建筑场地类别、地基的液化等级、建筑抗震设防类别、抗震设防烈度（设计基本地震加速度既设计地震分组)和钢筋混凝土结构的抗震等级‘;6 人防工程的抗力等级;7 扼要说明有关地基概况，对不良地基的处理措施及技术要求、抗液化措施及要求、地基土的冰冻深度，地基基础的设计等级;7 采用设计荷载，包含风荷载、雪荷载、楼屋面允许使用荷载、特殊部位的最大使用荷载标准值；8 所选用结构材料的品种、规格、性能及相应的产品标准，当为钢筋混凝土结构时,应说明受理钢筋的保护层厚度、锚固长度、搭接长度、接长方法，预应力构件的锚具种类、预留孔道做法、施工要求及锚具防腐措施等，并对某些构建获部委的材料提出特殊要求；9 对水池、地下室等有抗渗要求的建（沟）筑物的混凝土,说明抗渗等级，需做试漏的提出具体要求，在施工期间存有上浮可能时,应提出抗浮措施；10 所采用的通用做法和标准构件图集；如有特殊构建需做结构性能检验时，应指出检验的方法与要求；11 施工中应遵循的施工规范和注意事项。

4．4．4基础平面图1 绘出定位轴线、基础构件（包括承台、基础梁等)的位置、尺寸、地表高、构件编号，基础底标高不同时，应绘出放坡示意。

施工图审图注意要点施工图是建设项目设计的重要组成部分，也是项目建设最直接的实现工具。

在施工图设计中，图审是非常重要的环节，是保证工程质量和项目安全的重要保障。

本文将对施工图审图的注意要点进行介绍。

一、施工图审图的基本原则施工图审图需要遵循以下基本原则：1.符合法律法规和标准要求，保证工程质量和安全；2.与项目建设要求相符，保证工程建设效率；3.围绕工程施工流程展开，提高图纸的可操作性和清晰度。

二、施工图审图的注意要点1.审查图纸是否完整施工图必须包含完整的图纸，包括布局、结构、设备、管线、电气等方面的图纸，缺失任何一项都会对审查造成不便。

同时，在审查时也需要关注图纸的完整性，防止误判。

2.审查图纸是否合理施工图必须合理、准确，能够真实反映工程设计方案中所涉及的各项要素，并符合行业规范和标准。

审查时需要对方案进行评估，确保图纸与方案的一致性。

3.审查图纸是否具有规范性施工图必须符合行业规范和标准，包括但不限于施工图编制规范、建筑节能设计标准等。

审查时需要对图纸的规范性进行验证，防止出现违反行业规范和标准的情况。

4.审查图纸是否具有实用性施工图必须具有一定的实用性，能够为实际施工提供基础和支撑。

审查时需要注意图纸的制作，并评估其在实际施工中的应用性。

5.审查图纸的结构和内容施工图的结构和内容需要符合规范和标准，严格按照项目建设的要求进行制作。

审查时需要评估图纸的结构分析和设计思路是否正确。

三、施工图审图注意事项1.审图机构和施工图编制单位应该具备相应的资格和实力，能够确保审查工作的质量和准确性； 2.审查流程需要遵循规定的时间和程序，并及时对审查结果进行反馈； 3.施工图的审查应该注意项目的特殊性，选择性进行评估，对不确定因素进行公正、合理、全面的判断； 4.施工图的审查结果应该简明、准确、清晰，对重大问题需提出明确的整改要求。

施工图审查是保障工程质量和安全的重要环节，需要从多个方面综合考虑，确保图纸的准确性、合理性和规范性。

施工图纸会审要点在建筑工程中，施工图纸会审是一个至关重要的环节。

它是在施工前，由建设单位组织，设计、监理、施工等相关单位共同参与，对施工图纸进行全面细致的审查，以确保图纸的准确性、完整性和可操作性，避免在施工过程中出现不必要的错误和变更，从而保证工程的质量、进度和成本控制。

下面将详细介绍施工图纸会审的要点。

一、建筑专业1、总平面图（1）检查建筑物的定位坐标、标高是否准确，与周边建筑物、道路、管线等的关系是否合理，有无相互影响。

（2）核实场地的竖向设计是否合理，排水坡度、排水方向是否符合要求，有无积水区域。

（3）查看消防车道、消防登高面的设置是否符合规范要求，是否满足消防车的通行和操作。

2、平面图（1）检查房间的布局是否合理，功能是否满足使用要求，房间的面积、尺寸是否符合规范标准。

（2）核实门窗的位置、尺寸、开启方向是否正确，与家具布置是否冲突。

（3）查看楼梯、电梯的位置、数量、尺寸是否符合规范要求，疏散通道是否畅通。

3、立面图（1）检查立面造型是否美观，与周边环境是否协调，建筑风格是否统一。

（2）核实外墙的装饰材料、色彩是否符合设计要求，标注是否清晰。

（3）查看阳台、雨篷、檐口等部位的造型和尺寸是否合理。

4、剖面图（1）检查建筑物的层高、净高是否符合要求，各层之间的高差是否正确。

（2）核实梁、板、柱等构件的尺寸和位置是否与平面图、结构图相符。

（3）查看楼梯的踏步高度、宽度是否符合规范要求，楼梯的净高是否满足要求。

二、结构专业1、基础图（1）检查基础的类型、埋深、尺寸是否符合地质勘察报告和设计要求。

（2）核实基础的配筋、混凝土强度等级是否满足受力要求。

（3）查看基础与相邻建筑物基础的关系，是否存在相互影响。

2、柱、梁、板图（1）检查柱、梁、板的尺寸、配筋是否符合计算要求，有无遗漏或错误。

（2）核实钢筋的锚固长度、搭接长度是否符合规范要求。

（3）查看节点大样图是否清晰、准确，与平面图、剖面图是否相符。

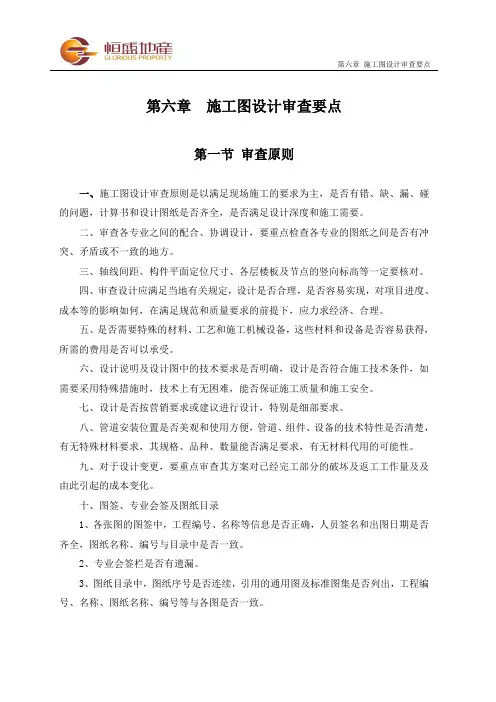

第六章施工图设计审查要点第一节审查原则一、施工图设计审查原则是以满足现场施工的要求为主，是否有错、缺、漏、碰的问题，计算书和设计图纸是否齐全，是否满足设计深度和施工需要。

二、审查各专业之间的配合、协调设计，要重点检查各专业的图纸之间是否有冲突、矛盾或不一致的地方。

三、轴线间距、构件平面定位尺寸、各层楼板及节点的竖向标高等一定要核对。

四、审查设计应满足当地有关规定，设计是否合理，是否容易实现，对项目进度、成本等的影响如何，在满足规范和质量要求的前提下，应力求经济、合理。

五、是否需要特殊的材料、工艺和施工机械设备，这些材料和设备是否容易获得，所需的费用是否可以承受。

六、设计说明及设计图中的技术要求是否明确，设计是否符合施工技术条件，如需要采用特殊措施时，技术上有无困难，能否保证施工质量和施工安全。

七、设计是否按营销要求或建议进行设计，特别是细部要求。

八、管道安装位置是否美观和使用方便，管道、组件、设备的技术特性是否清楚，有无特殊材料要求，其规格、品种、数量能否满足要求，有无材料代用的可能性。

九、对于设计变更，要重点审查其方案对已经完工部分的破坏及返工工作量及及由此引起的成本变化。

十、图签、专业会签及图纸目录1、各张图的图签中，工程编号、名称等信息是否正确，人员签名和出图日期是否齐全，图纸名称、编号与目录中是否一致。

2、专业会签栏是否有遗漏。

3、图纸目录中，图纸序号是否连续，引用的通用图及标准图集是否列出，工程编号、名称、图纸名称、编号等与各图是否一致。

第二节建筑专业一、总图：1、总平面图中须列出经济指标如总户数，总建筑面积，包括地上总面积和地下总面积，以便市政部门审核。

2、总图上应指明规划红线，河道蓝线、公共绿线及用地边线。

3、总图上应标志用地总尺寸（含角点城市座标），基地内建筑物退界，间距及单体外包尺寸（房屋间距标志时要扣除粉刷和外保温厚度）。

4、总图上应绘出相邻基地建筑物。

5、总图上应标志基地内道路和市政道路的标高。
