施工图审图注意要点

施工图审图要点（仅供参考）一、建筑工程识图、审图要点识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。

建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。

施工图审图要点（住宅部分）一、总则1.主要技术经济指标是否与启动会设计、初步设计相吻合。

2.是否满足强制性条文和其他相关规范。

3.选用的建筑材料及设备是否满足国家、地方规定及公司的要求。

4.是否符合集团限额设计指标要求。

5.是否按政府部门认定的批复为设计依据进行施工图设计。

二、建筑施工图审图要点1.总平面图1.1.核实总平面图是否按初步设计批复意见进行了深化及修改；1.2.核实道路红线、建筑红线或用地界线与场地内的道路及建筑物、构筑物等的定位关系是否满足规范要求；1.3.场地四邻原有及规划的道路的位置和主要建筑物及构筑物的位置、名称、层数，建筑间距等是否满足规范要求；1.3.1.建筑物突出物的计算规则应符合当地规范要求。

1.3.2.居住建筑之间间距，按照高层与高层、高层与多低层、多低层与多低层及平行、垂直、山墙等情况分别复核。

1.3.3.居住地块内设置小学或者幼儿园时，应满足其与其他建筑的间距要求、日照要求以及其他相关规范规定1.4.尺寸复核：地上建筑物退界间距、地下建筑物退界间距、消防间距及消防登高面布置、环保间距、道路宽度及道路布置、场地内的广场（含定位坐标）定位及尺寸、停车场定位及尺寸、道路组织流线及尺寸、无阻碍设施尺寸、排水沟尺寸、挡土墙尺寸、护坡的定位尺寸1.5.建筑物及构筑物的总图定位坐标、±0.000标高、建筑高度、道路坡度及标高和总图定位是否准确。

1.6.应注明场地内的主要道路平面及主入口位置、地下车库入口位置。

1.6.1.各出入口宽度：车行出入口宽度不低于7米，带消防车道的出入口不低于8米，人行出入口宽度不低于2.2米人行道+1.5米值班岗亭，带非机动车道出入口增加2米。

1.6.2.小区出入口设置保安岗亭，门双向设置，预留空调机位。

1.6.3.出入口设计中考虑搬家车及消防车通行，车道宽度至少一条满足4m，同时车道上空不允许有突出物。

1.7.绿化、景观及休闲施设的布置，应注意当地规划部门对总图绿化指标的核实，私家庭院的设置应符合公司对该项目的具体定位规定。

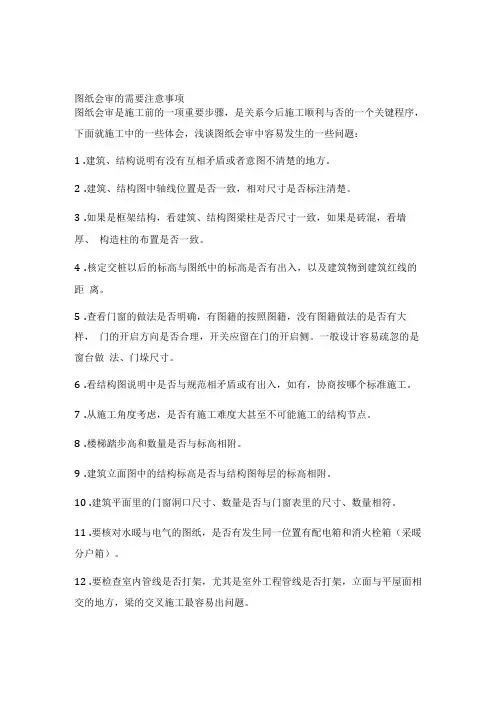

图纸会审的需要注意事项图纸会审是施工前的一项重要步骤，是关系今后施工顺利与否的一个关键程序，下面就施工中的一些体会，浅谈图纸会审中容易发生的一些问题：1.建筑、结构说明有没有互相矛盾或者意图不清楚的地方。

2.建筑、结构图中轴线位置是否一致，相对尺寸是否标注清楚。

3.如果是框架结构，看建筑、结构图梁柱是否尺寸一致，如果是砖混，看墙厚、构造柱的布置是否一致。

4.核定交桩以后的标高与图纸中的标高是否有出入，以及建筑物到建筑红线的距离。

5.查看门窗的做法是否明确，有图籍的按照图籍，没有图籍做法的是否有大样，门的开启方向是否合理，开关应留在门的开启侧。

一般设计容易疏忽的是窗台做法、门垛尺寸。

6.看结构图说明中是否与规范相矛盾或有出入，如有，协商按哪个标准施工。

7.从施工角度考虑，是否有施工难度大甚至不可能施工的结构节点。

8.楼梯踏步高和数量是否与标高相附。

9.建筑立面图中的结构标高是否与结构图每层的标高相附。

10.建筑平面里的门窗洞口尺寸、数量是否与门窗表里的尺寸、数量相符。

11.要核对水暖与电气的图纸，是否有发生同一位置有配电箱和消火栓箱（采暖分户箱）。

12.要检查室内管线是否打架，尤其是室外工程管线是否打架，立面与平屋面相交的地方，梁的交叉施工最容易出问题。

13.要注意从楼内外给排水管与室外给排水管网连接处是否是最近距离，以及地沟内是否足以容纳各种管道。

14.要注意入户电缆是否是最短距离，及总用电功率是否超出所处电网的负荷。

【校对原则】派能按建筑设计意图将结构骨架搭建起来派在搭建过程中注意不与建筑、设备发生冲突，做到不错不漏，不碰不缺X注意结构自身合理性，不合理的要与建筑协商解决X将设计意图表示完全，表达清楚派一套图的设计参数是否统一【校对顺序】图面模板配筋说明，检查完一项打一个勾。

【图面校对】。

是否有异常文字和标注（文字为?号，大小不统一，标注与实际长度不符或非整数）；。

是否有多余文字、尺寸线和多余轴线；。

施工图审图要点审图要点1，无障碍设计2建筑防水建筑3室内环境设计4安全与防护5建筑节能6防火设计无障碍设计1，无障碍坡道（应注意与平坡出入口的区别）3．4．1轮椅坡道宜设计成直线形、直角形或折返形。

（不要做弧形）3．4．2轮椅坡道的净宽度不应小于1．00m，无障碍出入口的轮椅坡道净宽度不应小于1.20m。

（要区分）3．4．3轮椅坡道的高度超过300mm且坡度大于1：20时，应在两侧设置扶手，坡道与休息平台的扶手应保持连贯，（小于300不要求，缓坡也不要求）3．4．4轮椅坡道的最大高度和水平长度应符合表3．4．4的规定。

（参数需要记）3．4．5轮椅坡道的坡面应平整、防滑、无反光。

（普通地砖和光面花岗石不防滑）3．4．6轮椅坡道起点、终点和中间休息平台的水平长度不应小于1．50m。

（作为常识记住吧）3．4．7轮椅坡道临空侧应设置安全阻挡措施。

2，扶手3．8．2扶手应保持连贯，靠墙面的扶手的起点和终点处应水平延伸不小于300mm的长度。

（常识画在图上）3．8．3扶手末端应向内拐到墙面或向下延伸不小于100mm，栏杆式扶手应向下成弧形或延伸到地面上固定。

3．8．4扶手内侧与墙面的距离不应小于40mm。

3，通道和门3．5．1无障碍通道的宽度应符合下列规定：1室内走道不应小于1．20m，人流较多或较集中的大型公共建筑的室内走道宽度不宜小于1．80m；（走道宽度的依据之一）3．5．3门的无障碍设计应符合下列规定：（包括需要进行无障碍设计的所有建筑物主要出入口大门）1不应采用力度大的弹簧门并不宜采用弹簧门、玻璃门；当采用玻璃门时，应有醒目的提示标志；2自动门开启后通行净宽度不应小于1．00m；3平开门、推拉门、折叠门开启后的通行净宽度不应小于800mm，有条件时，不宜小于900mm；4在门扇内外应留有直径不小于1．50m的轮椅回转空间；5在单扇平开门、推拉门、折叠门的门把手一侧的墙面，应设宽度不小于400mm的墙面；6平开门、推拉门、折叠门的门扇应设距地900mm的把手，宜设视线观察玻璃，并宜在距地350mm范围内安装护门板；7门槛高度及门内外地面高差不应大于15mm，并以斜面过渡；8无障碍通道上的门扇应便于开关；9宜与周围墙面有一定的色彩反差，方便识别。

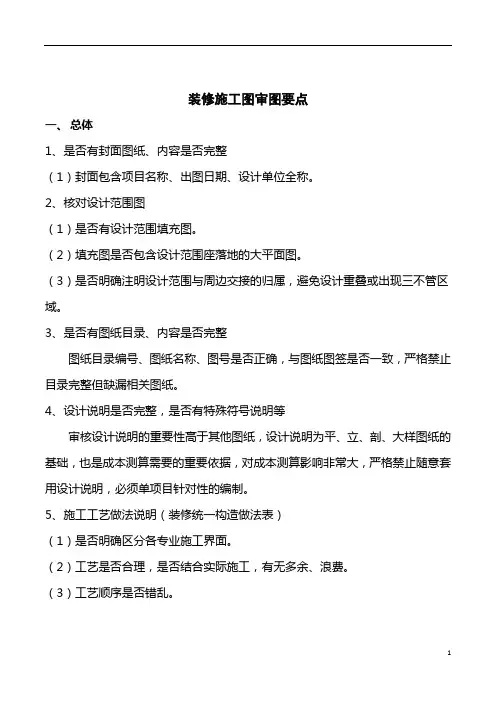

装修施工图审图要点一、总体1、是否有封面图纸、内容是否完整（1）封面包含项目名称、出图日期、设计单位全称。

2、核对设计范围图（1）是否有设计范围填充图。

（2）填充图是否包含设计范围座落地的大平面图。

（3）是否明确注明设计范围与周边交接的归属，避免设计重叠或出现三不管区域。

3、是否有图纸目录、内容是否完整图纸目录编号、图纸名称、图号是否正确，与图纸图签是否一致，严格禁止目录完整但缺漏相关图纸。

4、设计说明是否完整，是否有特殊符号说明等审核设计说明的重要性高于其他图纸，设计说明为平、立、剖、大样图纸的基础，也是成本测算需要的重要依据，对成本测算影响非常大，严格禁止随意套用设计说明，必须单项目针对性的编制。

5、施工工艺做法说明（装修统一构造做法表）（1）是否明确区分各专业施工界面。

（2）工艺是否合理，是否结合实际施工，有无多余、浪费。

（3）工艺顺序是否错乱。

（4）施工工艺做法说明必须单项目针对性编制，项目中未发生的工艺不得出现在施工工艺做法说明中，或要求设计院采用勾选模式。

6、材料表（物料表）（1）材料表是否完整，编号、名称、规格尺寸、厚度、特殊性能要求（如有）、使用部位。

（2）施工图材料表中严格禁止出现任何相关品牌信息。

7、交楼标准：核对是否使用A类材料。

二、平面1、平面图是否完整（以交楼标准施工图为范例）（1）原建筑平面图：核对设计图是采用了最新版建筑施工图。

（2）平面布置图①图中是否整合厨房、卫生间、阳台的给排水立管，燃气表位置。

②禁止装修设计套用原建筑平面图时删除建筑轴号及空调外机位。

（2）墙体改造图（如有）：重点关注门洞、包管尺寸。

（3）地面铺设图①各空间起铺点是否合理，注意排砖损耗。

②地面标高、卫生间及阳台排水坡度及方向是否合理。

③各空间门槛石设计是否合理，重点关注入户、卫生间、阳台门槛石。

④厨房地柜不贴砖区域尺寸是否合理，特别注意冰箱位地面易露底。

⑤销售中心必须核对地面标高与幕墙、园建、电梯的标高关系。

设计方案及施工图审图要点一、设计审图概述设计审图是对一项工程设计的全面审查，旨在确保设计符合相关法规和标准，同时满足建设单位或业主的需求。

审图过程涉及对设计方案和施工图的详细评估，以确保设计质量和安全性。

以下是设计方案及施工图审图的一些要点。

二、设计方案审图要点1、法规符合性：确保设计方案符合建筑、城市规划、环保等相关法规和标准。

2、功能性：审查设计方案是否满足建设单位或业主的功能需求。

3、结构安全性：检查结构设计是否合理，包括荷载分析、结构稳定性等。

4、建筑规范：检查建筑物的布局、空间利用、流线组织等是否符合建筑规范。

5、环保与节能：评估设计方案中的环保措施和节能性能，如采光、通风、保温等。

6、经济性：评估设计方案的经济性，包括材料、人工、成本等。

7、可施工性：检查设计方案是否具有可施工性，如材料获取、施工工艺等。

8、维护与改造：考虑设计方案的维护和改造需求，确保方案具有可持续性。

三、施工图审图要点1、规范性：检查施工图是否符合相关建筑、结构、给排水、电气等专业的规范和标准。

2、细节与标注：检查施工图的细节和标注是否清晰、准确，易于理解。

3、材料与设备：核对施工图中使用的材料和设备是否符合设计要求，包括规格、性能等。

4、结构稳定性：审查结构施工图是否满足稳定性要求，如基础设计、框架结构等。

5、给排水与电气系统：审查给排水和电气系统的设计是否合理，包括管道布置、电气设备等。

6、安全措施：检查施工图中是否包含必要的安全措施，如防火、防震等。

7、施工可行性：评估施工图的可行性，考虑施工工艺、设备能力等因素。

8、成本与预算：核对施工图的成本预算是否符合建设单位或业主的预算要求。

四、审图结论与建议在完成设计方案和施工图的审图后，应总结审图过程中发现的问题，并提出相应的建议和改进措施。

这些建议可以包括设计修改、施工工艺调整或成本优化等方面。

审图结论和建议应清晰明了，具有可操作性，以便建设单位或业主做出决策。

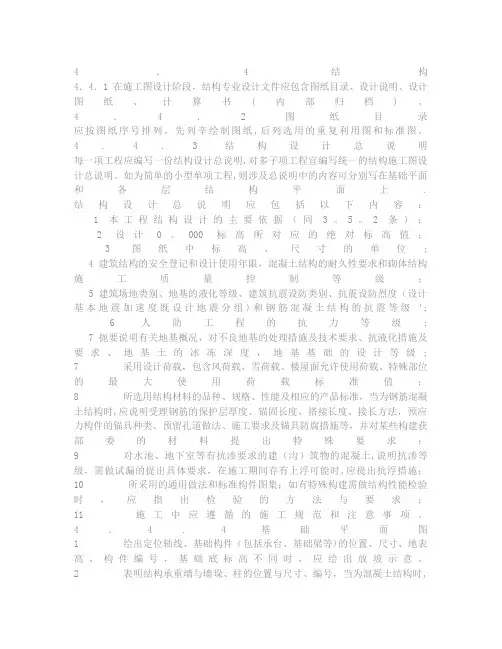

4． 4 结构4．4．1 在施工图设计阶段，结构专业设计文件应包含图纸目录、设计说明、设计图纸、计算书(内部归档)。

4．4． 2 图纸目录应按图纸序号排列，先列辛绘制图纸,后列选用的重复利用图和标准图。

4．4． 3 结构设计总说明每一项工程应编写一份结构设计总说明,对多子项工程宜编写统一的结构施工图设计总说明。

如为简单的小型单项工程,则涉及总说明中的内容可分别写在基础平面和各层结构平面上. 结构设计总说明应包括以下内容：1 本工程结构设计的主要依据（同3。

5。

2条）；2 设计0。

000标高所对应的绝对标高值；3 图纸中标高、尺寸的单位;4 建筑结构的安全登记和设计使用年限，混凝土结构的耐久性要求和砌体结构施工质量控制等级；5 建筑场地类别、地基的液化等级、建筑抗震设防类别、抗震设防烈度（设计基本地震加速度既设计地震分组)和钢筋混凝土结构的抗震等级‘;6 人防工程的抗力等级;7 扼要说明有关地基概况，对不良地基的处理措施及技术要求、抗液化措施及要求、地基土的冰冻深度，地基基础的设计等级;7 采用设计荷载，包含风荷载、雪荷载、楼屋面允许使用荷载、特殊部位的最大使用荷载标准值；8 所选用结构材料的品种、规格、性能及相应的产品标准，当为钢筋混凝土结构时,应说明受理钢筋的保护层厚度、锚固长度、搭接长度、接长方法，预应力构件的锚具种类、预留孔道做法、施工要求及锚具防腐措施等，并对某些构建获部委的材料提出特殊要求；9 对水池、地下室等有抗渗要求的建（沟）筑物的混凝土,说明抗渗等级，需做试漏的提出具体要求，在施工期间存有上浮可能时,应提出抗浮措施；10 所采用的通用做法和标准构件图集；如有特殊构建需做结构性能检验时，应指出检验的方法与要求；11 施工中应遵循的施工规范和注意事项。

4．4．4基础平面图1 绘出定位轴线、基础构件（包括承台、基础梁等)的位置、尺寸、地表高、构件编号，基础底标高不同时，应绘出放坡示意。

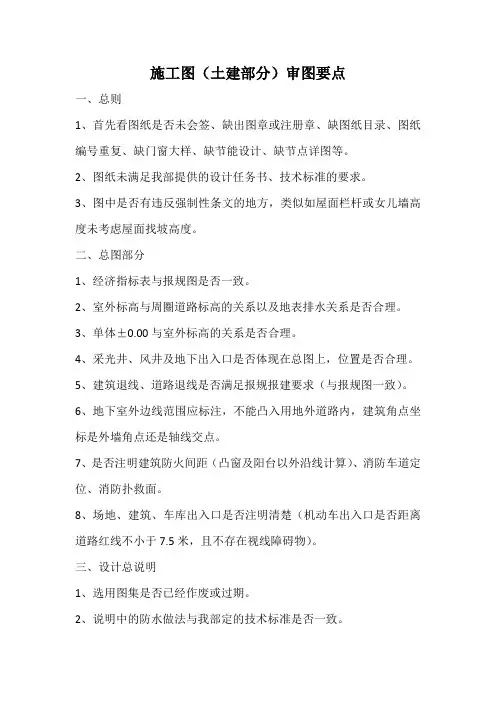

施工图（土建部分）审图要点一、总则1、首先看图纸是否未会签、缺出图章或注册章、缺图纸目录、图纸编号重复、缺门窗大样、缺节能设计、缺节点详图等。

2、图纸未满足我部提供的设计任务书、技术标准的要求。

3、图中是否有违反强制性条文的地方，类似如屋面栏杆或女儿墙高度未考虑屋面找坡高度。

二、总图部分1、经济指标表与报规图是否一致。

2、室外标高与周圈道路标高的关系以及地表排水关系是否合理。

3、单体±0.00与室外标高的关系是否合理。

4、采光井、风井及地下出入口是否体现在总图上，位置是否合理。

5、建筑退线、道路退线是否满足报规报建要求（与报规图一致）。

6、地下室外边线范围应标注，不能凸入用地外道路内，建筑角点坐标是外墙角点还是轴线交点。

7、是否注明建筑防火间距（凸窗及阳台以外沿线计算）、消防车道定位、消防扑救面。

8、场地、建筑、车库出入口是否注明清楚（机动车出入口是否距离道路红线不小于7.5米，且不存在视线障碍物）。

三、设计总说明1、选用图集是否已经作废或过期。

2、说明中的防水做法与我部定的技术标准是否一致。

3、说明中门窗选型与平面图门窗表是否相同，是否合理。

4、填充墙材料是否和技术标准要求相同，是否合理。

5、外墙面做法是否适合昆明环境要求，不同材料交接处做法是否与结构图中要求一致。

6、室内装修标准是否合理，是否满足公司营销要求。

7、对于工程做法选用图集是否合理，目前是否有较完善便捷的做法。

8、对于结构降板是否有说明需回填或轻质材料做垫层楼地面。

9、后浇带做法（钢筋加强、止水带用钢板止水带、混凝土用微膨胀混凝土）。

10、施工缝留设及处理方式。

11、混凝土强度及抗渗等级要求是否便于施工组织。

四、地下室1、地下室层高是否满足我部明确的技术标准要求。

2、有防火分区示意图，平面上防火分区用特级防火卷帘门或甲级防火门分隔（非机动车库独立防火分区，面积小于1000平米；设备用房独立分区，面积小于500平米，要有独立通道或出口）。

施工图审查原则及五大要点现将建筑给排水、消防、人防工程供水系统审图的几个大原则和按图纸目录分述的要点介绍如下,希望对做设计的工程师们有所帮助。

审图的原则(1)设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。

(2)图纸资料是否齐全.能否满足施工需要。

(3)设计是否合理.有无遗漏。

图纸中的标注有无错误。

有关管道编号、设备型号是否完整无误。

有关部位的标高、坡度、坐标位置是否正确。

材料名称、规格型号、数量是否正确完整。

(4)设计说明及设计图中的技术要求是否明确。

设计是否符合企业施工技术装备条件。

如需要采用特殊措施时.技术上有无困难.能否保证施工质量和施工安全。

(5)设计意图、工程特点、设备设施及其控制工艺流程.工艺要求是否明确。

各部分设计是否明确.是否符合工艺流程和施工工艺要求。

(6)管道安装位置是否美观和使用方便。

(7)管道、组件、设备的技术特性，如工作压力、温度、介质是否清楚。

(8)对固定、防振、保温、防腐、隔热部位及采用的方法、材料、施工技术要求及漆色规定是否明确。

(9)需要采用特殊施工方法、施工手段、施工机具的部位要求和作法是否明确。

(10)有无特殊材料要求，其规格、品种、数量能否满足要求，有无材料代用的可能性。

审图要点要点一：总说明(1)设计说明应包括设计依据、设计范围，给排水、消防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐汕漆、管道及设备保温等内容。

(2)主要设备、材料表中的水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等的造型是否安全合理。

(3)管道、设备的防隔振、消声、防水锤、防膨胀、防伸缩沉降、防污染、防露、防冻、放气泄水、固定、保温、检查、维护等是否采取有效合理的措施。

(4)是否按消防规范的要求设置了相应的消火栓、自动喷水灭火、气体灭火、水喷雾灭火、灭火器等系统和设施，消防水量计算是否合理。

(5)是否选用了淘汰产品。

要点二：给排水平面图(1)生活水池、水箱是否为独立的结构型式。

（一）、其实，我发现除结构和建筑上尺寸有误，钢筋有误之外，还有最重要的就是和图集的不相符,还有我发现一个最重要的就是剪力墙上的门洞也很容易搞错。

(二）、我这里有个下的水电的审图要求发上来大家讨论.一般工程开工前,业主、设计单位、承建单位和质量监督单位等都要参加图纸会审，以发现并解决设计中存在的差错、矛盾及易在施工中产生模糊概念及在将来施工中可能存在的困难等问题，以避免施工中造成不必要的损失.作为配套工程的水电图纸，根据几年来的施工经验，在会审时应注意以下几点。

一、水电施工图是否齐全通观整套施工图，核对图纸目录，看是否缺少施工图及其图纸中注明的局部大样图或通用图。

二、水电施工图的统一水电施工的系统图、平面图、大样图、通用图及引用图集的标准图是不是统一.三、水电施工图与土建施工图的统一1、土建中墙、柱、梁等是否影响卫生器具、消防设备、灯具、电气器具设备及水电管线的安装。

框架结构中，有时候水卫设计未考虑结构柱对卫生器具安装和使用的影响，而实际现场施工时，由于结构柱的尺寸会影响到器具安装应达到的尺寸。

消防箱一般设置在楼梯间，应对照土建结构图，看楼梯梁或构造柱是否会影响消防箱的安装。

电气施工应注意土建结构图中梁的位置是否影响电气器具的对称布置、光照度等，同时要考虑梁是否会影响吊扇的安装.这些问题如不在施工前提出来,并提出解决方法，就会在后期施工中造成设计变更，给业主或施工单位带来一定的损失。

2、水电图中设备器具用房设置的位置、尺寸及工艺要求,与土建图中的设计要求是否统一。

如消防控制室的门应向疏散方向开启，并应在入口处设置明显的标志，而土建设计中要看门的开启方向是否达到上述要求.泵房预埋件土建图是否与水卫图中的尺寸、位置一致。

3、管道的布置是否影响装修效果.如排水管道,当横管很长时,由于总管与主管之间规范要求有一定的高差，再加上管道坡度，沿管道坡度方向到管道最末端时，高差很大,会因此影响整体装修高度.图纸会审时提出来，可以采用放套管及局部改变装修方案等方法加以解决，就会避免出现这种“因点误面"的情况.4、土建图中轴线、墙中线、柱中线、梁中线等是否与水电图统一.电气配管、水卫预留洞等必须注意这些尺寸.四、水卫图与电气图的统一卫生间中灯具、电气管路的安装与给排水管道安装有无矛盾，消防箱与配电箱安装位置是否有冲突。

施工图审查主要内容及注意事项一、甲方工程师看图的重点是什么？甲方看图的重点是控制影响产品使用功能方面的问题和产品交付后客户使用心理方面的问题。

国家规范是我们的底限，至少不低于国家规范和标准的要求，从合约上不给公司造成麻烦。

更高一个层面的要求是从客户使用心理方面出发，虽然满足规范，但是否能够满足一个高档住宅客户的使用需求，需要换位思考，如果我是业主，我对这个部位的设计会怎么看，我会不会骂设计或骂开发商。

甲方工程师是信息的最全面掌握者，为什么？因为，我们要求甲方工程师既要站在开发商的立场上想问题――成本、进度、质量；又要站在消费者的立场上想问题――安全、适用、舒适；而且还要站在施工单位的立场上想问题――施工方便、快捷、省钱。

只有甲方工程师才最清楚自己需要什么样的产品，施工和设计都不会彻底了解。

我们目前的施工方最关心的是图纸清楚、修改少，可照图施工，至于使用功能和客户心理绝不过多考虑；而目前设计方最多能够把施工图做到八、九成的深度，对于细节的实施经常是达不到要求的，“画得出来的东西不一定做得出来”。

哪些是功能方面的问题呢？1、防水方式和作法，大的部位会涉及地下室底板、挡墙、厨房、卫生间、露台、阳台、屋面，细节还会有穿墙导管处的防水处理和构造、出屋面烟囱管道的泛水处理和防水施工细节、斜屋面上墙体根部的泛水处理、斜屋面天窗的节点处理等。

2、厨房排烟，卫生间排气的方式和路径，处理不当可能会影响室内精装和外立面效果，比如明卫生间排气如能改侧排，室内管井的尺寸就有减小的可能，客户在装修卫生间时更便于发挥和布置。

3、楼梯平台及梯段净高对使用的影响，仔细阅读强规的要求。

4、门窗开启方式和方向，门窗执手设置高度对使用的影响。

5、门窗洞口结构、保温、铝合金门窗安装大样，窗的节点，门的节点必须明确。

6、楼梯梯步高宽，楼梯、室内外过道的净宽，仔细阅读住宅设计规范，底限是尺度是多少，舒适尺度是多少在审图前都应该清楚地知道。

7、露、阳台的排水功能，这块因为与建筑立面关系很大，一般由土建工程师来控制，暖通工程师作技术支持。

建筑筑专业xx审核要点：1.总图部分1)核查总图各项指标是否与方案及初设批复指标一致；2)准确核对红线坐标，特别是用地红线坐标有无错误。

准确核对建筑（包括地下建筑）有无突破用地红线及建筑退让线的限制；3)仔细核对总图中各场地标高、道路标高，场地标高变化处的处理方式。

核对挡土墙、台阶等是否正确表示，是否有大样图，注意挡土墙高差有无超过2米、5米及其区别；4)核对相对标高与绝对标高的关系；5)核查各单体建筑入口台阶，散水四周标高是否与周边道路、广场标高矛盾，高差与单体设计是否吻合；6)核查建筑物之间防火间距、消防车道、消防救援场地等设计是否满足规范要求；7)核查道路设计的合理性及是否满足设计深度（道路纵横坡度，道路横断面、转弯半径、构造做法等）；8)核查地上的室外停车场的构造做法及排水方案是否合理；9)核查总图中有关无障碍设计的内容正确性及完整性（无障碍停车位、缘石坡道等）；10)核查施工图定位是否准确；核查总图建筑轮廓是否与平面图一致；核查总图轴号尺寸是否与单体一致；11)核对总图中地下室风井、下沉广场等开洞尺寸是否与详图一致；12)核对建筑专业总图是否与景观专业总图是否一致。

2.建筑设计说明1）核查对各单体建筑的各分项定性是否正确（建筑性质、等级、防火等级、防水等级、抗渗等级、耐久年限等）；2）核对选用规范的完整性及正确性；3）仔细核对说明中关于设计范围及专业分工的描述，原则是不漏项、不重复。

重点核对建筑专业与室内装修专业的分界面是否清晰、合理。

4）核查说明中设计的墙体砌筑材料及做法的正确性（包括轻型墙体的做法）；5）核查说明中关于通用做法的完整性及合理性（如油漆、安全防护栏杆、变形缝、台阶散水等）；6）仔细核对各部位的防水做法是否完善、合理；7）核对说明中对门窗及幕墙三性是否有具体要求。

属于哪个地区（A、B、C、D）是否明确；材料做法表是否与节能设计一致（特别是外墙做法、屋面做法、门窗及玻璃选型）；材料做法表是否与公司呈批一致以及是否全面；8）核查电梯、扶梯的定性（消防电梯、无障碍梯、客梯、医梯、货梯）及参数（载重量、速度、停站数、顶层提升高度、开门方式、排水设施）及数量的正确性及完整性；9）重点核查材料做法表，注意该表所表达的设计专业分工界面应与总说明中一致吻合。

工程施工图审图应注意什么？1、有没有真正理解方案的理念、功能空间布局？2、有没有按照扩初设计的体量、结构、样式，材料等进行设计。

3、方案或扩初不合理的地方有没有进行优化。

4、有没有缺项、漏项。

5、图纸的索引能和详图能否对的上？6、结构是否合理？7、图纸平、立、剖，以及大样详图是否能对的上？8、每张图表达的内容是否完整，正确，符合规范要求？（尤其是要用节点详图和大样图来表达）9、材料、苗木是否是本土就有的，如没有造价是否合理？以及植物能否成活？10、水量、电量是否计算正确，系统是否正确。

以上是审图最基本的一些内容，如果再细，就要看是否按照公司的制图规范进行制图？11、布局是否合理，施工图也是讲究美观的，一套布局合理的施工图会多少让读图的人在心里上感到愉悦的；12、文本格式是否正确一般文本出现较多的地方多为设计说明，虽然施工图的设计说明不能像写散文一样行云流水，但是书写的格式却要像写文章一样段落合理，条理清晰；13、图中必须元素是否缺少无论是总图中或者是详图中，总会有人在一些元素细节上出现问题，如：指北针、比例尺、详图图名等等；14、标题栏与图纸内容是否一致标题栏里工程名称、图纸名称等一定要和图纸的内容相符。
