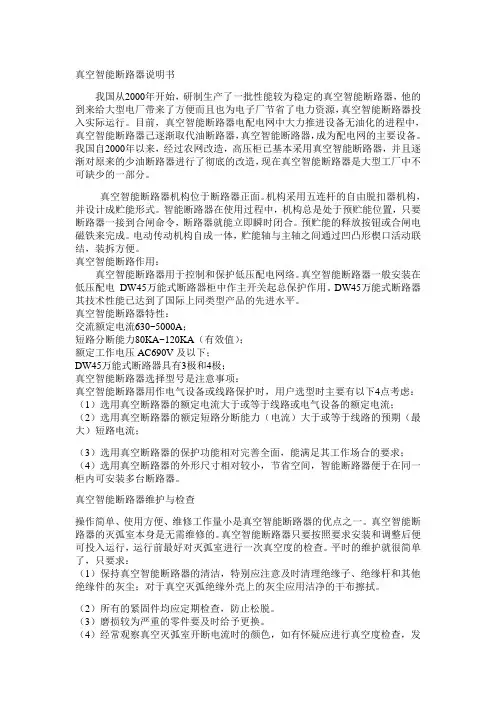

真空智能断路器说明书我国从2000年开始，研制生产了一批性能较为稳定的真空智能断路器，他的到来给大型电厂带来了方便而且也为电子厂节省了电力资源，真空智能断路器投入实际运行。
目前，真空智能断路器电配电网中大力推进设备无油化的进程中，真空智能断路器己逐渐取代油断路器，真空智能断路器，成为配电网的主要设备。
我国自2000年以来，经过农网改造，高压柜已基本采用真空智能断路器，并且逐渐对原来的少油断路器进行了彻底的改造，现在真空智能断路器是大型工厂中不可缺少的一部分。
真空智能断路器机构位于断路器正面。
机构采用五连杆的自由脱扣器机构，并设计成贮能形式。
智能断路器在使用过程中，机构总是处于预贮能位置，只要断路器一接到合闸命令，断路器就能立即瞬时闭合。
预贮能的释放按钮或合闸电磁铁来完成。
电动传动机构自成一体，贮能轴与主轴之间通过凹凸形楔口活动联结，装拆方便。
真空智能断路作用：真空智能断路器用于控制和保护低压配电网络。
真空智能断路器一般安装在低压配电DW45万能式断路器柜中作主开关起总保护作用。
DW45万能式断路器其技术性能已达到了国际上同类型产品的先进水平。
真空智能断路器特性：交流额定电流630~5000A；短路分断能力80KA~120KA（有效值）；额定工作电压AC690V及以下；DW45万能式断路器具有3极和4极；真空智能断路器选择型号是注意事项：真空智能断路器用作电气设备或线路保护时，用户选型时主要有以下4点考虑：（1）选用真空断路器的额定电流大于或等于线路或电气设备的额定电流；（2）选用真空断路器的额定短路分断能力（电流）大于或等于线路的预期（最大）短路电流；（3）选用真空断路器的保护功能相对完善全面，能满足其工作场合的要求；（4）选用真空断路器的外形尺寸相对较小，节省空间，智能断路器便于在同一柜内可安装多台断路器。
真空智能断路器维护与检查操作简单、使用方便、维修工作量小是真空智能断路器的优点之一。
真空智能断路器的灭弧室本身是无需维修的。

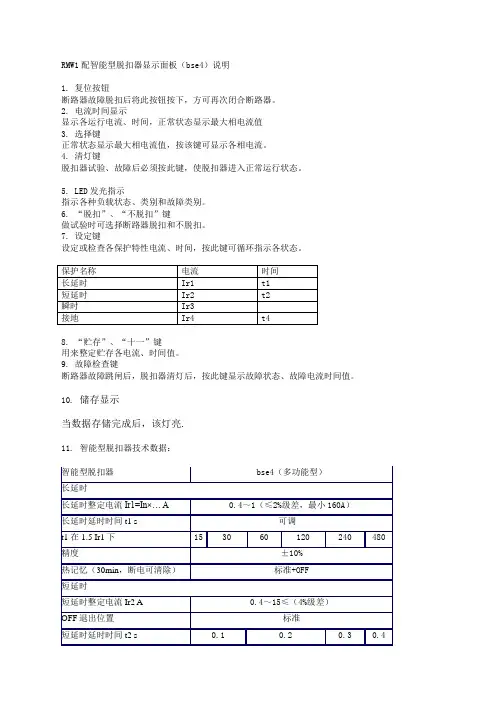

RMW1配智能型脱扣器显示面板（bse4）说明
1. 复位按钮
断路器故障脱扣后将此按钮按下，方可再次闭合断路器。
2. 电流时间显示
显示各运行电流、时间，正常状态显示最大相电流值
3. 选择键
正常状态显示最大相电流值，按该键可显示各相电流。
4. 清灯键
脱扣器试验、故障后必须按此键，使脱扣器进入正常运行状态。
5. LED发光指示
指示各种负载状态、类别和故障类别。
6. “脱扣”、“不脱扣”键
做试验时可选择断路器脱扣和不脱扣。
7. 设定键
设定或检查各保护特性电流、时间，按此键可循环指示各状态。
8. “贮存”、“十一”键
用来整定贮存各电流、时间值。
9. 故障检查键
断路器故障跳闸后，脱扣器清灯后，按此键显示故障状态、故障电流时间值。
10.储存显示
当数据存储完成后，该灯亮.
11.智能型脱扣器技术数据：。
DCW1(DW45)-2500A智能型万能式断路器说明书
DW45系列智能型万能式断路器（以下简称断路器），适用于交流50Hz，额定电压至690V，额定电流400A~4000A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害，断路器具有智能化保护功能，故障判断准确，选择性好，灵敏度高，能提高供电可靠性，避免不必要的停电。
同时也可带有通讯接口，可实现远距离四遥，以满足控制中心和自动化系统的要求。
该断路器具有隔离器功能。
断路器符合GB14048.2-2001《低压开关设备和控制设备.低压断路器》和IEC600947-2《低压开关设备和控制设备第二部分；低压断路器》等标准。
2、用途
主要在低压配电网络中用于分配电能和保护线路、防止电源设备遭受过载、短路、欠电压、单向接地等故障的危害。
具有高精度智能控制器，可以完成配电系统的过电流和剩余电流的全选择性保护，同时具有通讯功能，可作为现场总线等控制系统实现遥控、遥讯、遥测、遥调"四遥"功能的主要元件。
乐清市豫川电器有限公司：。
智能型万能式断路器使用说明书1．概述1.1适用范围HJW1系列空气断路器（以卜简称断路器）主要适用于交流50Hz，额定工作电压为400V、690V，额定电流为400A-6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路取和接地等故障的危害。
断路器核心部件采用智能型控制器，具有精确的选择性保护，可避免不必要的停电，提高供电系统的可靠性、连续性和安全性。
1.2型导及其舍义1 3正常的使用，安装和运输条件1.3.1正常使用条件a)周围空气温度上限不超U+40℃，下限不低于-5℃，24h的平均值不超过+35℃，注：在周围空气温度高于+40℃或低-5℃的条件下使用的断路器应与制造厂协商。
b)安装地点的海拔不超过2000m，c)大气的相对湿度在周围最高温度+40℃时不超过50%，在较低在温度下可以有较高的相对湿度（侧如20℃时的90%），并考虑到因温度变化发生在产品表面上的凝露。
1.3.2正常安装条件a)安装位置应垂直、各方向的倾斜度不超过5℃；b)污染等缎：3级c)安装类别：断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级，辅助电路、控制电路为Ⅲ级。
1 3 3正常贮存和运输条件a)温度下限不低于-25℃，上限小超过十55℃，b)相对湿度(25℃时)不超过95%，c)产品在运输过程中，应轻搬轻放，小应倒放，应尽量避免剧烈碰撞。
2．技术特征21分类2.1.1按安装方式分：固定式、抽屉式。
2 1 2按操作方式分：电动操作、手动操作。
2 1 3按脱扣器种类：具有智能型控制器、欠电压瞬时（或延时）脱扣器和分励脱扣器。
2 1 4智能型控制器分娄：a) Perfection-L(简称L)型（经济型，光柱显示），h) Perfection-M（简称M）型（普通型，LED数码显示），c) Perfection-H (简称H)型（增强型，LCD液晶显示）。
2.2主要技术参数见表1表1主要技术参数2 .3主要技术性能2.3. l智能型控制器保护特性的电流整定值范围及准确度见表2。
—1—1用途及使用范围2 型号含义及分类2.1 型号及含义2.2 分类2.2.1按安装方式分 a ) 固定式 b ) 抽屉式2.2.2 按极数分：三极、四极2.2.3 按操作方式分 a ) 电动操作b ) 手动操作（检修、维护用）2.3 脱扣器种类智能控制器、欠电压瞬时（或延时）脱扣器、分励脱扣器。
2.4 智能控制器功能RDW2-4000智能型万能式低压断路器 ( 以下简称断路器 ) , 适用于交流50Hz ，额定工作电压交流400V 、690V ，额定电流4000A 的配电网络中,用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。
断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电。
同时带有开放式通讯接口，可实现四遥功能，以满足控制中心和自动化系统的要求。
该断路器不带智能控制器及传感器可作隔离器用，断路器标示为 。
断路器符合断路器GB 14048.2《低压开关设备和控制设备 第2部分：断路器》和IEC 60947-2《低压开关设备和控制设备 第2部分 断路器》等标准。
a ) 智能控制器分：H 型（多功能型）、M 型（普通智能型）、L 型；b ) 具有过载长延时反时限、短延时反时限、定时限、瞬时脱扣功能。
可由用户自行设定组成所需要的保护特性；c )单相接地保护功能；d )显示功能：整定电流显示、动作电流显示、各线电压显示（电压显示应在订货时提出）；e )报警功能：过载报警；f )自检功能：过热自检、微机自诊断；g )试验功能：试验控制器的动作特性。
设计代号万能式断路器壳架等级电流断路器级数：3P 、4P 企业代号安装方式：“C 抽屉式”、“G ”固定式智能脱扣器类型：“M ”型、“H ”、“L ”型2 － 4000 /□ □□ RD W—2—3 正常工作条件和安装条件3.1 周围空气温度上限值不超过+40℃，下限值不低于-5℃，24h 平均值不超过+35℃；上限值超过+40℃或下限值低于-10℃或-25℃的工作条件,用户应与本厂协商。
—1—1用途及使用范围2 型号含义及分类2.1 型号及含义2.2 分类2.2.1按安装方式分 a ) 固定式 b ) 抽屉式2.2.2 按极数分：三极、四极2.2.3 按操作方式分 a ) 电动操作b ) 手动操作（检修、维护用）2.3 脱扣器种类智能控制器、欠电压瞬时（或延时）脱扣器、分励脱扣器。
2.4 智能控制器功能RDW2-4000智能型万能式低压断路器 ( 以下简称断路器 ) , 适用于交流50Hz ，额定工作电压交流400V 、690V ，额定电流4000A 的配电网络中,用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。
断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电。
同时带有开放式通讯接口，可实现四遥功能，以满足控制中心和自动化系统的要求。
该断路器不带智能控制器及传感器可作隔离器用，断路器标示为 。
断路器符合断路器GB 14048.2《低压开关设备和控制设备 第2部分：断路器》和IEC 60947-2《低压开关设备和控制设备 第2部分 断路器》等标准。
a ) 智能控制器分：H 型（多功能型）、M 型（普通智能型）、L 型；b ) 具有过载长延时反时限、短延时反时限、定时限、瞬时脱扣功能。
可由用户自行设定组成所需要的保护特性；c )单相接地保护功能；d )显示功能：整定电流显示、动作电流显示、各线电压显示（电压显示应在订货时提出）；e )报警功能：过载报警；f )自检功能：过热自检、微机自诊断；g )试验功能：试验控制器的动作特性。
设计代号万能式断路器壳架等级电流断路器级数：3P 、4P 企业代号安装方式：“C 抽屉式”、“G ”固定式智能脱扣器类型：“M ”型、“H ”、“L ”型2 － 4000 /□ □□ RD W—2—3 正常工作条件和安装条件3.1 周围空气温度上限值不超过+40℃，下限值不低于-5℃，24h 平均值不超过+35℃；上限值超过+40℃或下限值低于-10℃或-25℃的工作条件,用户应与本厂协商。
ST450-2M/H系列智能控制器使用说明书上海磊跃自动化设备有限公司2009年12月22日目录1 概述 (1)2 产品型号 (1)2.1产品型号说明 (1)2.2产品型号选择说明 (1)2.3 分类 (1)3 技术性能 (2)3.1适用环境 (2)3.2 工作电源 (2)3.3开关量接点输出(DO)触点容量 (2)3.4抗干扰性能 (2)3.5符合标准 (3)3.6通讯 (3)3.7符号与意义对照表 (3)4 功能说明 (3)4.1功能简述 (3)4.2保护特性 (4)4.2.1过载长延时保护 (4)4.2.2热记忆特性 (6)4.2.3短路短延时保护 (6)4.2.4短路瞬时保护 (7)4.2.5接地或漏电保护特性 (7)4.2.6 MCR接通分断和模拟脱扣保护(可选功能) (8)4.2.7 负载监控 (8)4.2.8 电流不平衡保护 (9)4.3 测量功能 (9)4.3.1 电流测量 (9)4.3.2 电流不平衡测量 (10)4.3.3 电压测量(可选功能) (10)4.4 其他辅助功能 (10)4.4.1 试验功能 (10)4.4.2 历史纪录功能 (10)4.4.3 自诊断功能 (10)4.4.4 DO信号输出功能 (10)4.4.5 位置开关功能 (11)4.4.6 触头当量 (11)4.4.7 操作次数 (11)5 ST450-2M/H控制器的面板结构、使用操作、接线方式及注意事项 (11)5.1 ST450-2M/H控制器面板结构 (11)5.2 ST450-2M/H控制器使用操作说明 (12)5.2.1显示及工作状态 (12)5.2.2 功能表显示 (13)5.2.3复位状态下的电流表显示窗的显示 (14)5.2.4 参数设置操作及显示 (16)5.2.5 故障查询操作及显示 (20)5.2.6 试验操作及显示 (23)5.2.7 故障动作显示 (23)5.2.8自诊断故障操作及显示 (24)5.2.9通讯状态指示 (24)5.2.10其他参数设置 (24)5.3 ST450-2M/H控制器接线方式说明 (24)5.3.1 ST450-2M/H控制器外接端子说明 (24)5.3.2通讯接线 (25)5.4运行维护及注意事项 (27)6附件介绍 (27)6.1 ST201继电器模块 (27)6.2 ST电源模块Ⅳ (27)6.3 ST-DP通讯模块 (28)6.4通讯接线器T06 (28)6.5通讯线 (28)6.6外接零序漏电互感器 (29)6.7外接地电流互感器 (30)附录A：控制器高级菜单修改说明 (31)附录B：订货规范 (34)1 概述感谢您购买ST 系列智能控制器，ST 智能控制器产品属国内首创，经过了几十家断路器的型式试验考核，拥有30万台以上的工业现场运行业绩。
TSW1系列智能型万能式断路器TSW1G系列隔离开关1~38 39D智能型万能式断路器<<中国 . 森泰电器有限公司我 们 是 专 业 的... ...TSW1系列智能型万能式断路器用于控制和保护低压配电网络。
一般安装在低压配电柜中做主开关起总保护作用。
其技术性能已达到了当代国际上同类型产品先进水平。
概述■ 交流额定电流630A~6300A ；■ 短路分断能力80kA~120kA(有效值)；■ 额定工作电压AC690V 及以下；■ 具有3极和4极；■ 抽屉式和固定式；■ 可倒进线安装；■ 多种智能控制器，提供不同功能；■ 执行IEC60947-2、GB14048.2的标准。
型号及其含义TS W 1 □ / □极数(三极不写出)断路器框架等级电流设计代号万能式断路器企业代号■ 周围空气温度为-5℃~+40℃，且24h 的平均值不超过+35℃(特殊订货的除外)；■ 安装地点的海拔不超过2000m ；■ 安装地点的空气相对湿度在最高温度为+40℃时不超过50%；在较低温度下可以允许有较高的相对湿度，例如20℃时达90%。
对由于温度变化偶尔产生的凝露应采取特殊的措施。
■ 污染等级为3级；■ 断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈的安装类别为Ⅳ，其余辅助电路、控制电路安装类别为Ⅲ；■ 断路器应按说明书安装要求安装。
断路器的垂直斜度不超过5°；■ 断路器安装在柜体小室内，防护等级达IP40；加装门框，防护等级达IP54。
正常工作条件和安装条件D-1<<DDTSW1系列智能型万能式断路器中国 . 森泰电器有限公司断路器正面指示结构简介欠压脱扣器闭合电磁铁智能控制器操作机构二次回路接线端子(动)二次回路接线端子(静)抽屉座分励脱扣器辅助触头电动操作机构合闸按钮手动贮能手柄贮能释能指示合闸分闸指示面板分闸按钮故障跳闸指示/复位按钮摇手柄及其存放处位置指示进出装置D-2<<中国 . 森泰电器有限公司我 们 是 专 业 的 ... ...■■ ■■■18mm 件。
目录1 概述 (1)2 产品型号分类 (2)2.1型号说明 (2)2.2功能配置 (2)2.3分类 (2)3 技术性能 (3)3.1适用环境 (3)3.2 工作电源 (3)3.3开关量接点输出(DO)触点容量 (3)3.4抗干扰性能 (3)3.5符合标准 (4)4. 功能说明 (4)4.1保护特性 (4)4.1.1过载长延时保护 (4)4.1.1.1过载长延时保护相关设定参数 (4)4.1.1.2过载长延时保护动作特性 (4)4.1.1.3特性曲线 (5)4.1.2热记忆特性 (5)4.1.3短路短延时保护 (5)4.1.3.1短路短延时保护相关设定参数 (5)4.1.3.2短路短延时保护动作特性 (6)4.1.4短路瞬时保护 (6)4.1.4.1短路瞬时保护相关设定参数 (6)4.1.4.2短路瞬时保护动作特性 (6)4.1.5 N相保护 (7)4.1.6接地保护 (7)4.1.6.1接地保护相关设定参数 (7)4.1.6.2接地保护动作特性 (7)4.1.7 MCR和模拟脱扣保护(可选功能) (8)4.1.7.1 MCR和模拟脱扣保护相关设置参数 (8)4.1.7.2 MCR和模拟脱扣保护动作特性 (8)4.1.8负载监控 (8)4.1.8.1负载监控相关设定参数 (8)4.1.8.2负载监控动作特性 (8)4.1.8.3负载监控特性公式 (9)4.2测量功能 (9)4.2.1电流测量 (9)4.2.1.1测量方式 (9)4.2.1.2测量范围 (9)4.2.1.3测量精度 (9)4.2.2电压测量(可选功能) (9)4.2.2.1测量方式 (9)4.2.2.2测量范围 (9)4.2.1.3测量精度 (9)4.2.3测量设置 (9)4.3其他辅助功能 (9)4.3.1自诊断功能 (9)4.3.2故障记录功能 (10)4.3.3试验功能 (10)4.3.4 DO信号报警功能(可选功能) (10)5 ST智能控制器的面板结构、使用操作、接线方式及注意事项 (11)5.1 ST-L型控制器的面板结构、使用操作、接线方式及注意事项 (11)5.1.1 ST-L型控制器面板结构说明 (11)5.1.2 ST-L型控制器使用操作说明 (12)5.1.3 ST-L型控制器参数设置说明 (12)5.1.4 ST-L型控制器接线方式 (12)5.2 ST-M型控制器的面板结构、使用操作、接线方式及注意事项 (13)5.2.1 ST-M型控制器面板结构说明 (13)5.2.2 ST-M型控制器使用操作说明 (14)5.2.2.1 ST-M型控制器测量察看说明 (14)5.2.2.2 ST-M型控制器保护参数查询和设置说明 (15)5.2.2.3 ST-M型控制器试验功能操作说明 (17)5.2.2.4 ST-M型控制器故障检查操作说明 (19)5.2.3 ST-M型控制器接线方式 (19)5.3运行维护及注意事项 (20)6相关附件 (21)6.1电源模块Ⅰ和电源模块Ⅱ (21)6.2 ST电源模块（Ⅳ） (21)6.3 ST201继电器模块 (22)6.4外接N相互感器的安装固定 (22)附录A：保护特性曲线 (24)附录B：订货规范标 (30)1 概述ST智能控制器是框架式空气断路器的核心部件，适用于50~60Hz电网，主要用作配电、馈电或发电保护，使线路和电源设备免受过载、短路和接地等故障的危害，可通过负载监控功能实现电网的合理运行。

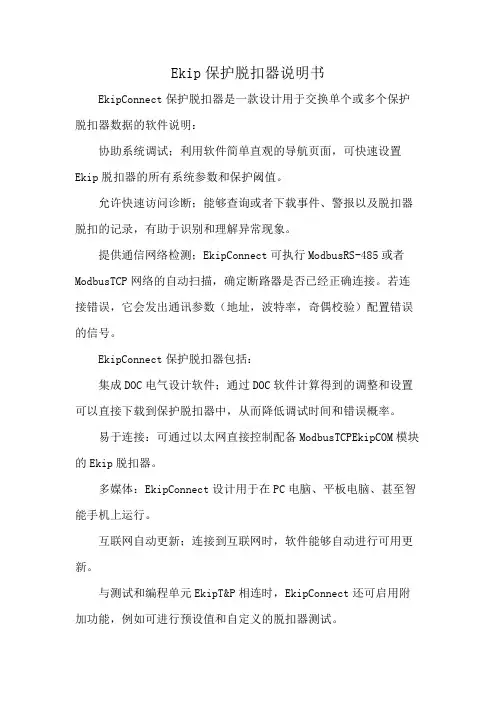

Ekip保护脱扣器说明书
EkipConnect保护脱扣器是一款设计用于交换单个或多个保护脱扣器数据的软件说明：
协助系统调试；利用软件简单直观的导航页面，可快速设置Ekip脱扣器的所有系统参数和保护阈值。
允许快速访问诊断；能够查询或者下载事件、警报以及脱扣器脱扣的记录，有助于识别和理解异常现象。
提供通信网络检测；EkipConnect可执行ModbusRS-485或者ModbusTCP网络的自动扫描，确定断路器是否已经正确连接。
若连接错误，它会发出通讯参数（地址，波特率，奇偶校验）配置错误的信号。
EkipConnect保护脱扣器包括：
集成DOC电气设计软件；通过DOC软件计算得到的调整和设置可以直接下载到保护脱扣器中，从而降低调试时间和错误概率。
易于连接：可通过以太网直接控制配备ModbusTCPEkipCOM模块的Ekip脱扣器。
多媒体：EkipConnect设计用于在PC电脑、平板电脑、甚至智能手机上运行。
互联网自动更新；连接到互联网时，软件能够自动进行可用更新。
与测试和编程单元EkipT&P相连时，EkipConnect还可启用附加功能，例如可进行预设值和自定义的脱扣器测试。
DW45系列智能型万能式断路器一、适用范围NA1（DW45） 系列智能型万能式断路器适用交流50Hz，额定电压380V、660V，额定电流为630A-2000A的载、欠电压、短路，单相接地等故障的危害，该断路器具有多种智能保护功能，可做到选择性保护，具动作精确，避免不必要的停电，提高供电可靠性。
二、智能型功能a.具有过载长延时反时限，短延时反时限，短延时定时限，瞬动各种功能，可由用户自行设定，组成所需的保护特性；b.单相接地保护性能；c.显示功能：整定电流Ir显示，动作电流显示；d.电流表功能：检测主回路电流；e.报警功能：过载报警；f.自检功能：过热保护，触头当量磨损，微机自诊断；g.试验功能：试验脱扣器的动作特性。
四、主要技术参数1.断路器的额定电流见表1。
表1壳架等级额定电流1mm额定电流In2000630、800、1000、1250、1600、20002.断路器的额定短路分断能力及短时耐受电流见表2表2壳架等级额定电流Inm种类380V660V备 注2000A 额定极限路分断能力Icu(kA)8050380V时 CO2=0.2F660V时CO2 F=0.25额定运行短路分断能力Ics(kA)5030额定短时耐受电流1cw(kA)5020Is,延时0.4s3.智能型脱扣器的保护性能。
过电流脱扣器保护特性(1)脱扣器的整定值I/In及误差见表3表3长延时短延时瞬时按地故障Ir1误差Ir2误差Ir3误差Ir误差0.4-1(最小400A）±10%0.4-15±10% 1.0-50KA±15%(0.2-0.8)(最大1200A，最小200A）±10%注：当同时具有三段保护时，整定值不能交叉。
长延时Ir1最小可为160A，用户应订货时说时。
（2）长延时过电流保护反时限动作特性见表4表4长延时短延时>2h不动>1h动作整定时间（S）153060120240480动作时间（S）8.416.933.767.5135270（3）短延时过电流保护动作特性本脱扣器的保护器特性在低倍数电流时为反限，其FT=（8Ir)2ta,ta,为一般延时设计时间，当过流>8Ir1时，应自动转换为定时限特性，其定时限特性见表5。
Unit4/6智能控制器使用说明书目录一概述 (3)二．产品分类及技术性能 (4)2.1产品分类 (5)2.1.1 选型说明 (5)2.1.2 基本功能 (6)2.1.3 通讯功能 (6)2.1.4增选功能选择 (6)2.1.5 区域连锁及信号单元的选择 (7)2.2技术性能 (7)2.2.1 适用环境 (7)2.2.2工作电源 (7)2.2.3输入输出 (7)2.2.4 抗干扰性能 (8)2.3符合标准 (8)三．功能说明 (9)3.1保护特性 (9)3.1.1过载长延时保护 (9)3.1.2短路短延时保护 (12)3.1.3瞬时保护特性 (13)3.1.4 MCR和HSISC保护 (13)3.1.5中性线保护 (14)3.1.6接地保护 (15)3.1.7漏电保护 (16)3.1.8接地报警 (17)3.1.9漏电报警 (18)3.1.10 电流不平衡保护 (18)3.1.11需用电流保护 (19)3.1.12欠压保护 (20)3.1.13过压保护 (21)3.1.14电压不平衡保护 (22)3.1.15欠频，过频保护 (23)3.1.16逆功率保护 (23)3.1.17相序保护 (24)3.1.18负载监控保护特性 (24)3.2测量功能 (26)3.2.1实时值测量 (26)3.2.2需量测量 (28)3.2.3谐波测量 (28)3.2.4测量表设置 (31)3.3维护功能 (31)3.4通讯 (32)3.5DI/DO功能 (33)3.6区域选择性联锁（ZSI） (34)3.7试验&锁 (34)四．菜单操作说明 (36)4.1显示操作面板 (36)4.2菜单结构 (37)4.3KFW2-3200及以上U NIT4/6主题菜单 (44)4.4KFW2-1600U NIT4/6主题菜单 (47)五安装和接线方法 (48)5.1安装 (48)5.2输入输出接口 (49)5.2.1 ST40，ST45连接端口 (49)5.2.2 ST450连接端口 (51)5.2.3 典型应用接线图................................................................................错误！未定义书签。
目录1 概述 (1)2 产品型号分类 (2)2.1型号说明 (2)2.2功能配置 (2)2.3分类 (2)3 技术性能 (3)3.1适用环境 (3)3.2 工作电源 (3)3.3开关量接点输出(DO)触点容量 (3)3.4抗干扰性能 (3)3.5符合标准 (4)4. 功能说明 (4)4.1保护特性 (4)4.1.1过载长延时保护 (4)4.1.1.1过载长延时保护相关设定参数 (4)4.1.1.2过载长延时保护动作特性 (4)4.1.1.3特性曲线 (5)4.1.2热记忆特性 (5)4.1.3短路短延时保护 (5)4.1.3.1短路短延时保护相关设定参数 (5)4.1.3.2短路短延时保护动作特性 (6)4.1.4短路瞬时保护 (6)4.1.4.1短路瞬时保护相关设定参数 (6)4.1.4.2短路瞬时保护动作特性 (6)4.1.5 N相保护 (7)4.1.6接地保护 (7)4.1.6.1接地保护相关设定参数 (7)4.1.6.2接地保护动作特性 (7)4.1.7 MCR和模拟脱扣保护(可选功能) (8)4.1.7.1 MCR和模拟脱扣保护相关设置参数 (8)4.1.7.2 MCR和模拟脱扣保护动作特性 (8)4.1.8负载监控 (8)4.1.8.1负载监控相关设定参数 (8)4.1.8.2负载监控动作特性 (8)4.1.8.3负载监控特性公式 (9)4.2测量功能 (9)4.2.1电流测量 (9)4.2.1.1测量方式 (9)4.2.1.2测量范围 (9)4.2.1.3测量精度 (9)4.2.2电压测量(可选功能) (9)4.2.2.1测量方式 (9)4.2.2.2测量范围 (9)4.2.1.3测量精度 (9)4.2.3测量设置 (9)4.3其他辅助功能 (9)4.3.1自诊断功能 (9)4.3.2故障记录功能 (10)4.3.3试验功能 (10)4.3.4 DO信号报警功能(可选功能) (10)5 ST智能控制器的面板结构、使用操作、接线方式及注意事项 (11)5.1 ST-L型控制器的面板结构、使用操作、接线方式及注意事项 (11)5.1.1 ST-L型控制器面板结构说明 (11)5.1.2 ST-L型控制器使用操作说明 (12)5.1.3 ST-L型控制器参数设置说明 (12)5.1.4 ST-L型控制器接线方式 (12)5.2 ST-M型控制器的面板结构、使用操作、接线方式及注意事项 (13)5.2.1 ST-M型控制器面板结构说明 (13)5.2.2 ST-M型控制器使用操作说明 (14)5.2.2.1 ST-M型控制器测量察看说明 (14)5.2.2.2 ST-M型控制器保护参数查询和设置说明 (15)5.2.2.3 ST-M型控制器试验功能操作说明 (17)5.2.2.4 ST-M型控制器故障检查操作说明 (19)5.2.3 ST-M型控制器接线方式 (19)5.3运行维护及注意事项 (20)6相关附件 (21)6.1电源模块Ⅰ和电源模块Ⅱ (21)6.2 ST电源模块（Ⅳ） (21)6.3 ST201继电器模块 (22)6.4外接N相互感器的安装固定 (22)附录A：保护特性曲线 (24)附录B：订货规范标 (30)1 概述ST智能控制器是框架式空气断路器的核心部件，适用于50~60Hz电网，主要用作配电、馈电或发电保护，使线路和电源设备免受过载、短路和接地等故障的危害，可通过负载监控功能实现电网的合理运行。
目录1 概述 (1)2 产品型号分类 (2)2.1型号说明 (2)2.2功能配置 (2)2.3分类 (2)3 技术性能 (3)3.1适用环境 (3)3.2 工作电源 (3)3.3开关量接点输出(DO)触点容量 (3)3.4抗干扰性能 (3)3.5符合标准 (4)4. 功能说明 (4)4.1保护特性 (4)4.1.1过载长延时保护 (4)4.1.1.1过载长延时保护相关设定参数 (4)4.1.1.2过载长延时保护动作特性 (4)4.1.1.3特性曲线 (5)4.1.2热记忆特性 (5)4.1.3短路短延时保护 (5)4.1.3.1短路短延时保护相关设定参数 (5)4.1.3.2短路短延时保护动作特性 (6)4.1.4短路瞬时保护 (6)4.1.4.1短路瞬时保护相关设定参数 (6)4.1.4.2短路瞬时保护动作特性 (6)4.1.5 N相保护 (6)4.1.6接地保护 (7)4.1.6.1接地保护相关设定参数 (7)4.1.6.2接地保护动作特性 (7)4.1.7 MCR和模拟脱扣保护(可选功能) (7)4.1.7.1 MCR和模拟脱扣保护相关设置参数 (8)4.1.7.2 MCR和模拟脱扣保护动作特性 (8)4.1.8负载监控 (8)4.1.8.1负载监控相关设定参数 (8)4.1.8.2负载监控动作特性 (8)4.1.8.3负载监控特性公式 (9)4.2测量功能 (9)4.2.1电流测量 (9)4.2.1.1测量方式 (9)4.2.1.2测量范围 (9)4.2.1.3测量精度 (9)4.2.2电压测量(可选功能) (9)4.2.2.1测量方式 (9)4.2.2.2测量范围 (9)4.2.1.3测量精度 (9)4.2.3测量设置 (9)4.3其他辅助功能 (9)4.3.1自诊断功能 (9)4.3.2故障记录功能 (10)4.3.3试验功能 (10)4.3.4 DO信号报警功能(可选功能) (10)5 ST智能控制器的面板结构、使用操作、接线方式及注意事项 (11)5.1 ST-L型控制器的面板结构、使用操作、接线方式及注意事项 (11)5.1.1 ST-L型控制器面板结构说明 (11)5.1.2 ST-L型控制器使用操作说明 (12)5.1.3 ST-L型控制器参数设置说明 (12)5.1.4 ST-L型控制器接线方式 (13)5.2 ST-M型控制器的面板结构、使用操作、接线方式及注意事项 (14)5.2.1 ST-M型控制器面板结构说明 (14)5.2.2 ST-M型控制器使用操作说明 (15)5.2.2.1 ST-M型控制器测量察看说明 (15)5.2.2.2 ST-M型控制器保护参数查询和设置说明 (15)5.2.2.3 ST-M型控制器试验功能操作说明 (17)5.2.2.4 ST-M型控制器故障检查操作说明 (19)5.2.3 ST-M型控制器接线方式 (19)5.3运行维护及注意事项 (21)6相关附件 (21)6.1电源模块Ⅰ和电源模块Ⅱ (21)6.2 ST电源模块（Ⅳ） (22)6.3 ST201继电器模块 (23)6.4外接N相互感器的安装固定 (23)附录A：保护特性曲线 (25)附录B：订货规范标 (31)1 概述ST智能控制器是框架式空气断路器的核心部件，适用于50~60Hz电网，主要用作配电、馈电或发电保护，使线路和电源设备免受过载、短路和接地等故障的危害，可通过负载监控功能实现电网的合理运行。
