脚手架是土木工程施工的重要设施，是为保证高处作业安全、顺利进行施工而搭设的工作平台或作业通道。在结构施工、装修施工和设备管道的安装施工中，都需要按照操作要求搭设脚手架。
通过扣件将立杆、水平杆、剪刀撑、抛撑、扫地杆、连墙件以及脚手板等组成。
构配件包括以下几个部分：
1 钢管
脚手架钢管宜采用外径48 mm、壁厚3.5 mm的焊接钢管，也可采用外径51 mm，壁厚3.1mm的焊接钢管。用于横向水平杆的钢管最大长度不应大于2m；其他杆不应大于6.5 m，每根钢管最大质量不应超过25kg，以便适合人工搬运。
2 扣件
扣件式钢管脚手架应采用锻铸铁铸造的扣件，其基本形式有三种（图7-2）：用于垂直交叉杆件间连接的直角扣件；用于平行或斜交杆件间连接的旋转扣件以及用于杆件对接连接的对接扣件。
a ）直角扣件；
b ）旋转扣件；
c ）对接扣件
图 7-2 扣件形式
3 脚手板
脚手板可用钢、木、竹等材料制作，每块质量不宜大于30kg。冲压钢脚手板是常用的一种脚手板一般用厚2 mm的钢板压制而成，长度2~4 m，宽度250 mm，表面应有防滑措施。木脚手板可采用厚度不小于50 mm的杉木板或松木制作，长度3~4m，宽度200~250 mm，两端均应设镀锌钢丝箍两道，以防止木脚手板端部破坏。竹脚手板，则应用毛竹或楠竹制成竹串片板及竹笆板。
4 连墙件
连墙件将立杆与主体结构连接在一起，可用钢管、扣件或预埋件组成刚性连墙件，也可采用钢筋作拉接筋的柔性连墙件。
5 底座
底座形式有内插式和外套式两种（图7-3），内插式的外径D1比立杆内径小2 mm，外套式的内径D2比立杆外径大2 mm。
）内插式底座；b）外套式底座
图7-3 扣件钢管架底座
1—承插钢管；2—钢板底座
碗扣式钢管脚手架是我国参考国外经验自行研制的一种多功能脚手架，其杆件节点处采用碗扣连接，由于碗扣是固定在钢管上的，构件全部轴向连接，力学性能好，其连接可靠，组成的脚手架整体性好，不存在扣件丢失问题。
构配件
碗扣式钢管脚手架由钢管立杆、横杆、碗扣接头等组成。其基本构造和搭设要求与扣件式钢管脚手架类似，不同之处主要在于碗扣接头。
碗扣接头是由上碗扣、下碗扣、横杆接头和上碗扣的限位销等组成。在立杆上焊接下碗扣和上碗扣的限位销，将上碗扣套入立杆内。在横杆和斜杆上焊接插头。组装时，将横杆和斜杆插入下碗扣内，压紧和旋转上碗扣，利用限位销固定上碗扣。
搭设要求
碗扣式钢管脚手架立柱横距为1.2 m，纵距根据脚手架荷载可为1.2 m；1.5 m；1.8 m；2.4 m，步距为1.8 m、2.4 m。搭设时立杆的接长缝应错开，第一层立杆应用长1.8 m和3.0 m的立杆错开布置，往上均用3.0 m长杆，至顶层再用1.8 m和3.0 m两种长度找平。高30 m以下脚手架垂直度偏差应控制在1/200以内，高30 m以上脚手架应控制在1/400~1/600，总高垂直度偏差应不大于100 mm。
门式脚手架是以门架、交叉支撑、连接棒、挂扣式脚手板或水平架、锁臂等组成基本结构，再设置水平加固杆、剪刀撑、扫地杆、封口杆、托座与底座，并采用连墙件与建筑物主体结构相连的一种标准化钢管脚手架。门式钢管脚手架不仅可作为外脚手架，也可作为内脚手架或满堂脚手架。
构配件
门式脚手架基本单元是由一副门式框架、二副剪刀撑、一副水平梁架和四个连接器组合而成（图 7-8）。
图7-8 门式钢管脚手架基本单元门架；2—交叉撑；3—水平架；4—螺旋基脚；5—锁臂
搭设要求
门架跨距应符合符合有关规定，并与交叉支撑规格配合；门架立杆离墙面净距不宜大于1 50mm；大于150mm时应采取内挑架板或其他离口防护的安全措施。
门架的内外两侧均应设置交叉支撑并应与门架立杆上的锁销锁牢；上、下榀门架的组装必须设置连接棒及锁臂，连接棒直径应小于立杆内径1～2mm。在脚手架的操作层上应连续满铺与门架配套的挂扣式脚手板，并扣紧挡板，防止脚手板脱落和松动。
当脚手架搭设高度H≤45m时，沿脚手架高度，水平架应至少两步一设；当脚手架搭设高度H＞45m时．水平架应每步一设；不论脚手架多高，均应在脚手架的转角处、端部及间断处的一个跨距范围内每步一设，水平架在其设置层面内应连续设置；
当脚手架高度超过20m时，应在脚手架外侧每隔4步设置一道水平加固杆，并宜在有连墙件的水平层设置；设置纵向水平加固杆应连续，并形成水平闭合圈；在脚手架的底步门架下端应加封口杆，门架的内、外两侧应设通长扫地杆；水平加固杆应采用扣件与门架立杆扣牢。
施工中应注意不配套的门架与配件不得混合使用于同一脚手架。门架安装时应自一端向另一端延伸，并逐层改变搭设方向，不得相对进行。搭完一步架后，应检查并调整其水平度与垂直度。脚手架应沿建筑物周围连续、同步搭设升高，在建筑物周围形成封闭结构；如不能封闭时，在脚手架两端应增设连墙件。
升降式脚手架主要特点是：①脚手架不需满搭，只搭设满足施工操作及安全各项要求的高度；②地面不需做支承脚手架的坚实地基，也不占施工场地；③脚手架及其上承担的荷载传给与之相连的结构，对这部分结构的强度有一定要求；④随施工进程，脚手架可随
之沿外墙升降，结构施工时由下往上逐层提升，装修施工时由上往下逐层下降。
自升降脚手架的升降运动是通过手动或电动倒链交替对活动架和固定架进行升降来实现的。从升降架的构造来看，活动架和固定架之间能够进行上下相对运动。当脚手架工作时，活动架和固定架均用附墙螺栓与墙体锚固，两架之间无相对运动；当脚手架需要升降时，活动架与固定架中的一个架子仍然锚固在墙体上，使用倒链对另一个架子进行升降，两架之间便产生相对运动。通过活动架和固定架交替附墙，互相升降，脚手架即可沿着墙体上的预留孔逐层升降（图7-10）。
a）爬升前的位置; b）活动架爬升（半个层高）; c）固定架爬升（半个层高）
图7-10 自升降式脚手架爬升过程
1—活动架；2—固定架；3—附墙螺栓；4—倒链
互升降式脚手架将脚手架分为甲、乙两种单元，通过倒链交替对甲、乙两单元进行升降。当脚手架需要工作时，甲单元与乙单元均用附墙螺栓与墙体锚固，两架之间无相对运动；当脚手架需要升降时，一个单元仍然锚固在墙体上，使用倒链对相邻一个架子进行升降，两架之间便产生相对运动（图7-11）。通过甲、乙两单元交替附墙，相互升降，脚手架即可沿着墙体上的预留孔逐层升降。
a）第n层作业; b）提升甲单元； c）提升乙单元； d）第n+1层作业
图7-11 互升降式脚手架爬升过程
整体升降式外脚手架以电动倒链为提升机，使整个外脚手架沿建筑物外墙或柱整体向上爬升（图5-12）。搭设高度依建筑物施工层的层高而定，一般取建筑物标准层4个层高加1步安全栏的高度为架体的总高度。脚手架为双排，宽以0.8~1 m为宜，里排杆离建筑物净距0.4~0.6 m。脚手架的横杆和立杆间距都不宜超过1.8 m，可将1个标准层高分为2步架，以此步距为基数确定架体横、立杆的间距。
a）立面图；b）侧面图
图7-12 整体升降式脚手架
1—承力桁架；2—上弦杆；3—下弦杆；4—承力架；5—斜撑；6—电动倒；
7—挑梁；8—倒链；9—花篮螺栓；10—拉杆；11—螺栓
仅供个人用于学习、研究；不得用于商业用途。
For personal use only in study and research; not for commercial use.
Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.
Pour l 'étude et la recherche uniquement à des fins personnelles;pas à des fins commerciales.
толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.
以下无正文
脚手架工程构成及专业术语解释，附图解！ 脚手架工程的构成主要包括：立杆，纵向水平杆、横向水平杆，纵向扫地杆、横向扫地杆、扣件(直角扣件，旋转扣件、对接扣件、防滑扣件)，剪刀撑(也称为十字撑，十字盖)、横 向斜撑(也称为横向斜拉杆，之字档)，脚手板、连墙件(也称为连墙点、连墙杆)，底座等。 （1）立杆：脚手架中重直水平面的竖向杆件。它是组成脚架结构的主要杆件，又是传递 脚手架结构自重，施工荷载与风荷载的主要受力杆件。 (2)外立杆:双排脚手架中离开墙体一侧的立杆，或单排架立杆。 (3)内立杆:双排脚架中贴近墙体一侧的立杆。
(4)角杆:位于脚下架转角的立杆， (5)双管料:两根并列紧靠的立杆。 (6)主立杆：双管立杆中直接承受顶部荷载的立杆。
(7)副立杆:双管立杆中分担主立杆荷载的立杆。 (8)水平杆:脚手架中的木平杆件。
(9)纵向水平杆：沿脚手架纵向设置的水平杆(也称为大横杆、大横担、牵杠，顺水杆)。它是组成脚手架结构的主要杆件，又是传递施工荷载给立杆的主要受力杆件。 （10）横向水平杆：沿脚手架横向设置的水平杆(也称为小横杆，六尺杠，横楞、搁栅)。它是组成脚手架结构井传递施工荷载给立杆的主要受力杆件。
（11）扫地杆：贴近地面，连接立杆根部的水平杆。 （12）纵向扫地杆：沿脚手架纵向设置的扫地杆。它可约束立杆底端在纵向发生位移。（13）横向扫地杆：沿脚手架横向设置的扫地杆。它可约束立杆底端在横向发生位移。 （14）连墙件：连接脚手架与建筑物的构件(也称为连墙点、连墙杆)。它是既能承受、传递风荷载，又能防止脚手架在横向失稳或倾覆的重要受力部件 （15）横向斜撑：与双排脚手架内、外立杆或水平杆斜交成之字型的斜杆，它可增强脚手架的横向刚度，提高脚手架的承载能力。 （16）剪刀撑：在脚手架外侧面成对设置的交叉斜杆(也称为十字撑，十字盖)，它可增强脚手架的纵向刚度，提高脚手架的承载能力
建筑工程外脚手架搭设标准全面图解 发布时间：2017-07-13 14:29:53 一、前言 （1）建筑施工扣件式钢管外脚手架的搭设及施工管理，体现企业具有特色外脚手架形象及标准化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。 （2）本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述，并且对一些特殊部位的构造作法进行了细化，细化的部位主要包括：阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。 （3）本标准具体内容与国家、地方有关安全技术规范规定要求不符的，以国家、地方有关安全技术规范规定为准。 二、基本参数要求 （1）钢管材质要求：钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管，型号宜采用Φ×（方案按Φ48×计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。 （2）扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准《钢管脚手架扣件》的规定，扣件外观检查无裂纹，在螺栓拧紧力矩达到65N·m时，不得发生破坏。 （3）外架手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道面漆。 （4）木脚手板型号3000（6000）×200(250)×50，两端采用Φ镀锌铁丝绑扎；钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距，用Φ镀锌铁丝固定在小横杆上。 三、钢管颜色 （1）黄色油漆：脚手架立杆、大小横杆、纵横向扫地杆。 （2）红色油漆：连墙件。 （3）黄黑相间双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。 （4）红白相间双色油漆：剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。 （5）示意图颜色与文字叙述不一致的，以文字描述的颜色为准。 四、外立面形象 （1）脚手架外侧防护必须使用合格的密目式安全网封闭。外架上应设置公司标志（“公司”横幅）和宣传标语。保证外架协调美观，体现企业特色。 脚手架示例图 五、杆件设置 （1）架体阴阳转角处应设置4根立杆，大横杆应连通封闭。 （2）主节点处必须设置纵横向水平杆。 （3）立杆除顶层顶部外必须采用对接，大横杆在架体转角外可以搭接，剪刀撑必须搭接。 （4）剪刀撑、连墙件必须随外脚手架同步搭设、同步拆除。严禁后搭或先拆。 六、立杆基础 （1）落地式脚手架搭设高度不宜超过35m，高度在35～50m时必须采取卸荷措施，高度大于50m时必须采取卸荷措施并对专项方案进行专家论证。
基础知识： 脚手架是在建筑安装施工中占有特别重要地位的临时设施。砼结构浇筑、砖墙砌筑、装饰和粉刷、管道安装、设备安装等，都需要搭设脚手架。它是顺利完成电力建设建筑、安装工程施工任务必不可少的重要工具之一。选择与使用的合适与否，不但影响施工作业的顺利进行和安全保障，而且也关系到工程质量、施工进度和经济效益的提高。 脚手架的种类很多: 按用途分有砌筑脚手架、装修脚手架、安装脚手架和模板支撑架等； 按搭设位置分有内脚手架和外脚手架； 按材质分有木脚手架、竹脚手架和金属脚手架；按结构形式分有立杆式、框组式（门型架）、桥式、吊式、挂式、挑式以及其它工具式脚手架；按立杆搭设排数分单排脚手架、双排脚手架和满膛脚手架。 脚手架的组成结构： 脚手架的组成由垫板、底座、立杆、大、小横杆、斜撑、抛撑、剪刀撑、连墙杆、扫地杆及其附件等，下面就其主要作用介绍如下： 1、立杆（也称立柱、站杆、冲天杆、竖杆等）：与地面垂直，是脚手架的主要受力杆件。它的作用是将脚手板上的全部荷载通过底座、垫板传到地基上。 2、大横杆（也称顺水杆、纵向水平杆、牵杆等）：与墙面平行。其作用是与立杆连成整体，将脚手板上的全部荷载传到立杆上。 3、小横杆（也称横楞、横担、横向水平杆、六尺杠、排木）：与墙面垂直，作用是直接承受脚手板上的荷载，并将这部分荷载传到大横杆上。在双排脚手架中，它是连接内外两排架体，增强脚手架整体稳定性的重要杆件。 4、斜撑（也称斜戗、八字撑）：与脚手架外排立杆紧贴连接，与其立杆斜交并与地面形成45°－60°角，上下连续设置，形如“之”字。主要设置在脚手架拐角处，其作用是防止架子沿纵长方向倾斜并承受脚手架的水平作用力。
脚手架是土木工程施工的重要设施，是为保证高处作业安全、顺利进行施工而搭设的工作平台或作业通道。在结构施工、装修施工和设备管道的安装施工中，都需要按照操作要求搭设 脚手架。 通过扣件将立杆、水平杆、剪刀撑、抛撑、扫地杆、连墙件以及脚手板等组成。 构配件包括以下几个部分： 1 钢管 脚手架钢管宜采用外径48 mm、壁厚3.5 mm的焊接钢管，也可采用外径51 mm，壁厚3.1mm的焊接钢管。用于横向水平杆的钢管最大长度不应大于2m；其他杆不应大于6.5 m， 每根钢管最大质量不应超过25kg，以便适合人工搬运。 2 扣件 扣件式钢管脚手架应采用锻铸铁铸造的扣件，其基本形式有三种（图7-2）：用于垂直交叉杆件间连接的直角扣件；用于平行或斜交杆件间连接的旋转扣件以及用于杆件对接连接的 对接扣件。 a ）直角扣件； b ）旋转扣件； c ）对接扣件 图 7-2 扣件形式
3 脚手板 脚手板可用钢、木、竹等材料制作，每块质量不宜大于30kg。冲压钢脚手板是常用的一种脚手板一般用厚2 mm的钢板压制而成，长度2~4 m，宽度250 mm，表面应有防滑措施。木脚手板可采用厚度不小于50 mm的杉木板或松木制作，长度3~4m，宽度200~250 mm，两端均应设镀锌钢丝箍两道，以防止木脚手板端部破坏。竹脚手板，则应用毛竹或楠竹制成 竹串片板及竹笆板。 4 连墙件 连墙件将立杆与主体结构连接在一起，可用钢管、扣件或预埋件组成刚性连墙件，也可 采用钢筋作拉接筋的柔性连墙件。 5 底座 底座形式有内插式和外套式两种（图7-3），内插式的外径D1比立杆内径小2 mm，外套 式的内径D2比立杆外径大2 mm。 ）内插式底座；b）外套式底座 图7-3 扣件钢管架底座 1—承插钢管；2—钢板底座 碗扣式钢管脚手架是我国参考国外经验自行研制的一种多功能脚手架，其杆件节点处采用碗扣连接，由于碗扣是固定在钢管上的，构件全部轴向连接，力学性能好，其连接可靠，组成的脚手架整体性好，不存在扣件丢失问题。
一、前言 (1)建筑施工扣件式钢管外脚手架的搭设及施工管理,体现企业具有特色外脚手架形象及标准化施工能力,本标准依照国家与地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。 (2)本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述,并且对一些特殊部位的构造作法进行了细化,细化的部位主要包括:阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。 (3)本标准具体内容与国家、地方有关安全技术规范规定要求不符的,以国家、地方有关安全技术规范规定为准。 二、基本参数要求 (1)钢管材质要求:钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管,型号宜采用Φ48、3×3、6mm(方案按Φ48×3、0mm计算),材料进场应提供产品合格证且进行验收,合格后方可投入使用。 (2)扣件进入施工现场应检查产品合格证,并应进行抽样复试,技术性能应符合国家标准《钢管脚手架扣件》的规定,扣件外观检查无裂纹,在螺栓拧紧力矩达到65N·m时,不得发生破坏。 (3)外架手架钢管必须进行防锈处理,除锈后刷一道防锈漆与两道面漆。 (4)木脚手板型号3000(6000)×200(250)×50,两端采用Φ1、6mm镀锌铁丝绑扎;钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距,用Φ1、6mm镀锌铁丝固定在小横杆上。
3钢管颜色 (1)黄色油漆:脚手架立杆、大小横杆、纵横向扫地杆。 (2)红色油漆:连墙件。 (3)黄黑相间双色油漆:脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。 (4)红白相间双色油漆:剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。 (5)示意图颜色与文字叙述不一致的,以文字描述的颜色为准。 ■防护栏杆示例图
建筑工程外脚手架搭设标准全面图解 RSS 打印复制链接大中小发布时间：2017-07-13 14:29:53 一、前言 （1）建筑施工扣件式钢管外脚手架的搭设及施工管理，体现企业具有特色外脚手架形象及标准化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。 （2）本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述，并且对一些特殊部位的构造作法进行了细化，细化的部位主要包括：阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。 （3）本标准具体内容与国家、地方有关安全技术规范规定要求不符的，以国家、地方有关安全技术规范规定为准。 二、基本参数要求 （1）钢管材质要求：钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管，型号宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。 （2）扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准《钢管脚手架扣件》的规定，扣件外观检查无裂纹，在螺栓拧紧力矩达到65 N·m时，不得发生破坏。 （3）外架手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道面漆。 （4）木脚手板型号3000（6000）×200(250)×50，两端采用Φ1.6mm镀锌铁丝绑扎；钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距，用Φ1.6 mm镀锌铁丝固定在小横杆上。 三、钢管颜色 （1）黄色油漆：脚手架立杆、大小横杆、纵横向扫地杆。 （2）红色油漆：连墙件。 （3）黄黑相间双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。 （4）红白相间双色油漆：剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。 （5）示意图颜色与文字叙述不一致的，以文字描述的颜色为准。 四、外立面形象 （1）脚手架外侧防护必须使用合格的密目式安全网封闭。外架上应设置公司标志（“公司”横幅）和宣传标语。保证外架协调美观，体现企业特色。 脚手架示例图 五、杆件设置 （1）架体阴阳转角处应设置4根立杆，大横杆应连通封闭。
外脚手架搭设标准 一、前言 1、建筑施工扣件式钢管外脚手架的搭设及施工管理，体现企业具有特色外脚手架形象及标准化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。 2、本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述，并且对一些特殊部位的构造作法进行了细化，细化的部位主要包括：阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。 3、本标准具体内容与国家、地方有关安全技术规范规定要求不符的，以国家、地方有关安全技术规范规定为准。 二、基本参数要求 1、钢管材质要求：钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管，型号宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。 2、扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准《钢管脚手架扣件》的规定，扣件外观检查无裂纹，在螺栓拧紧力矩达到65N·m 时，不得发生破坏。 3、外架手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道面漆。 4、木脚手板型号3000（6000）×200(250)×50，两端采用Φ1.6mm镀锌铁丝绑扎；钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距，用Φ1.6mm镀锌铁丝固定在小横杆上。
三、钢管颜色 1、黄色油漆：脚手架立杆、大小横杆、纵横向扫地杆。 2、红色油漆：连墙件。 3、黄黑相间双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。 4、红白相间双色油漆：剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。 5、示意图颜色与文字叙述不一致的，以文字描述的颜色为准。
盘扣式脚手架常用规格(含图文) 盘扣式脚手架常用规格 由于盘扣式脚手架应用越来越普遍，由于跟传统脚手架稍微有些区别，所以对于没有接触过的人来说，总是会问这个问题，今天做出整理，希望能够对需要的人有些帮助。 盘扣式脚手架型号分类 盘扣脚手架的型号，根据《建筑施工承插型盘扣式钢管支架安全技术规程》231-2010，主要分为A型和B型两类。 A型：就是市场上常说的60系列的，也就是说，立杆直径是60mm，主要用于重型支撑，如桥梁工程中。 B型：也就是48系列的，立杆直径48mm，主要用于房建与装饰装修，舞台灯光架等领域。 另外，根据盘扣式脚手架立杆连接方式，又分为外套筒连接与内连接棒连接两种形式。 目前市场上60系列的盘扣脚手架一般采用内连接，也就是连接棒在立杆内部连接。
48系列盘扣脚手架一般是外套筒连接，也有采用内连接棒连接的，尤其在舞台架，灯光架等领域。 盘扣式脚手架立杆连接形式 盘扣脚手架规格 盘扣脚手架主要杆件为：立杆，水平杆，斜杆，可调托构成。 盘扣脚手架的立杆 圆盘之间距离500mm，所以，立杆的规格模数为500mm，具体常用的规格有500mm，1000mm，1500mm，2000mm，2500mm，3000mm，另外还有基座200mm。 盘扣式脚手架立杆型号 盘扣式脚手架立杆型号 盘扣式脚手架立杆型号 盘扣脚手架的水平杆 型号规格模数为300mm。 即300mm，600mm，900mm，1200mm，1500mm，1800mm，2400mm，3000mm 盘扣式脚手架水平杆型号
注意：水平杆的公称长度是立杆轴线间的距离，所以实际长度比公称的长度短一个立杆的直径。 根据工程性质分歧，一般模板支持脚手架，用量最大的是1.5m水平杆，1.2m和1.8m等，配合使用。 对于操作架来说，水平杆的长度一般选用 1.8m为主，1.5m，2.4m等配合使用。 盘扣式脚手架水平杆 盘扣脚手架的竖向斜杆的规格 根据水平杆长度与步距(高低两层水平杆间距)来划分的，在工程实践中，一般模板支持架的水平杆步距都是 1.5m，以是，模板支持的竖向斜杆规格一般都是1.5m的高度。 如用在900mm的水平杆上的竖向斜杆就是900mmX1500mm，用在1200mm水平杆上的竖向斜杆规格就是1200mmX1500mm.以此类推……

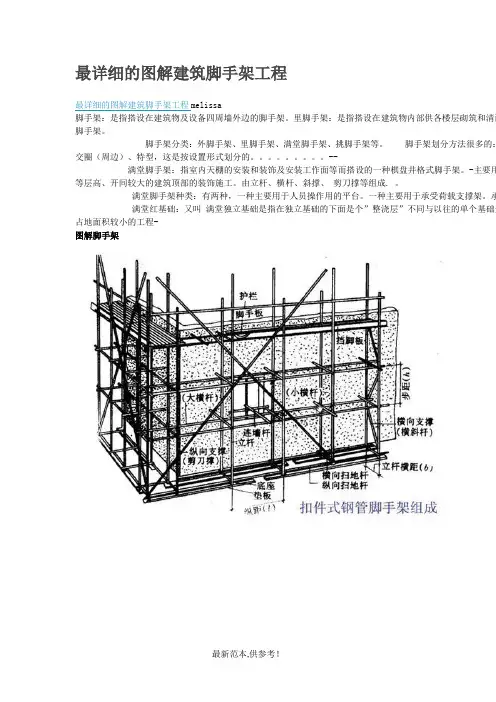

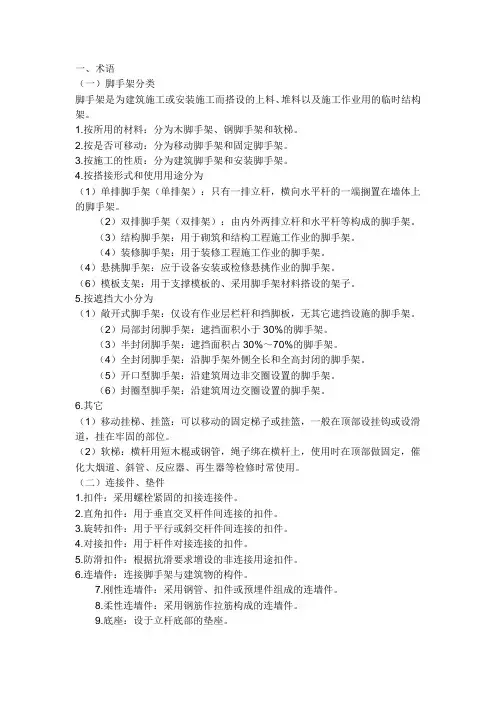

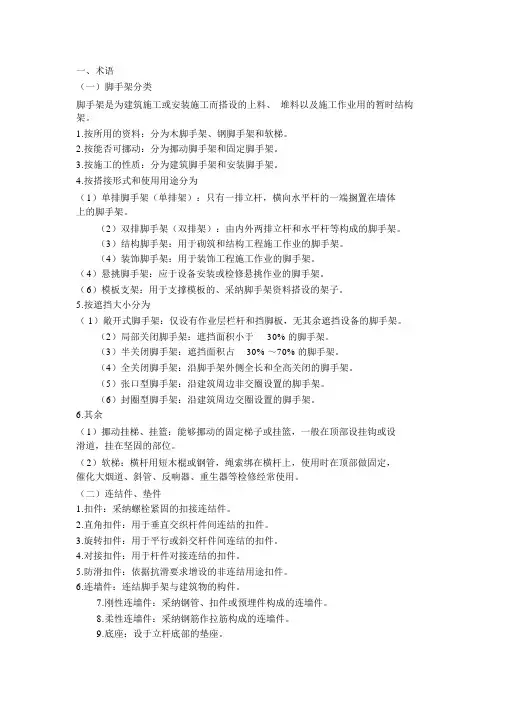

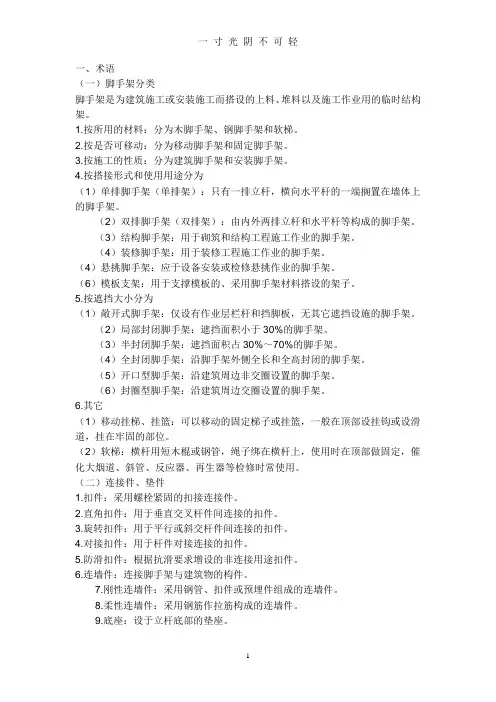

脚手架术语大全1―外立杆；2―内立杆；3―横向水平杆；4―纵向水平杆；5―栏杆；6―挡脚板；7―直角扣件；8―旋转扣件；9―连墙件；10―横向斜撑；11―主立杆；12―副立杆；13―抛撑；14―剪刀撑；15―垫板；16―纵向扫地杆；17―横向扫地杆； 图1扣件式钢管脚手架各杆件位置. 脚手架术语大扫盲 1脚手架：为建筑施工而搭设(de)上料、堆料与施工作业用(de)临时结构架. 2单排脚手架（单排架）：只有一排立杆,横向水平杆(de)一端搁置在墙体上(de)脚手架. 3双排脚手架（双排架）:由内外两排立杆和水平杆等构成(de)脚手架. 4结构脚手架：用于砌筑和结构工程施工作业(de)脚手架. 5装修脚手架：用于装修工程施工作业(de)脚手架. 6敞开式脚手架：仅设有作业层栏杆和挡脚板,无其它遮挡设施(de)脚手架. 7局部封闭脚手架：遮挡面积小于30%(de)脚手架. 8半封闭脚手架：遮挡面积占30%~70%(de)脚手架. 9全封闭脚手架：沿脚手架外侧全长和全高封闭(de)脚手架. 10模板支架：用于支撑模板(de)、采用脚手架材料搭设(de)架子.
11开口型脚手架：沿建筑周边非交圈设置(de)脚手架. 12封圈型脚手架：沿建筑周边交圈设置(de)脚手架. 13扣件:采用螺栓紧固(de)扣接连接件. 14直角扣件:用于垂直交叉杆件间连接(de)扣件. 15旋转扣件：用于平行或斜交杆件间连接(de)扣件. 16对接扣件：用于杆件对接连接(de)扣件. 17防滑扣件：根据抗滑要求增设(de)非连接用途扣件. 18底座：设于立杆底部(de)垫座. 19固定底座：不能调节支垫高度(de)底座. 20可调底座：能够调节支垫高度(de)底座. 21垫板：设于底座下(de)支承板. 22立杆：脚手架中垂直于水平面(de)竖向杆件. 23外立杆：双排脚手架中离开墙体一侧(de)立杆,或单排架立杆. 24内立杆：双排脚手架中贴近墙体一侧(de)立杆. 25角杆：位于脚手架转角处(de)立杆. 26双管立杆:两根并列紧靠(de)立杆. 27主立杆:双管立杆中直接承受顶部荷载(de)立杆. 28副立杆:双管立杆中分担主立杆荷载(de)立杆. 29水平杆:脚手架中(de)水平杆件.
一、前言 （1）建筑施工扣件式钢管外脚手架的搭设及施工管理，体现企业具有特色外脚手架形象及标准化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。 （2）本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述，并且对一些特殊部位的构造作法进行了细化，细化的部位主要包括：阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。 （3）本标准具体内容与国家、地方有关安全技术规范规定要求不符的，以国家、地方有关安全技术规范规定为准。 二、基本参数要求 （1）钢管材质要求：钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管，型号宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。 （2）扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准《钢管脚手架扣件》的规定，扣件外观检查无裂纹，在螺栓拧紧力矩达到65N·m 时，不得发生破坏。 （3）外架手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道面漆。 （4）木脚手板型号3000（6000）×200(250)×50，两端采用Φ1.6mm镀锌铁丝绑扎；钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距，用Φ1.6mm镀锌铁丝固定在小横杆上。
3钢管颜色 （1）黄色油漆：脚手架立杆、大小横杆、纵横向扫地杆。 （2）红色油漆：连墙件。 （3）黄黑相间双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。 （4）红白相间双色油漆：剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。 （5）示意图颜色与文字叙述不一致的，以文字描述的颜色为准。 ■防护栏杆示例图
脚手架的分类 脚手架分类可根据施工对象的位置关系、支承特点、结构形式以及使用材料等划分为多种类型。 一、按建筑物的位置关系分 1、外脚手架 外脚手架统指在建筑物外围所搭设的脚手架。外脚手架使用广泛，各种落地式外脚手架、挂式脚手架、挑式脚手架、吊式脚手架等，一般均在建筑物外围搭设。外脚手架多用于外墙砌筑、外立面装修以及钢筋混凝土工程。 剪刀撑 图4-4 剪刀撑布置 2、里脚手架 里脚手架是指建筑物内部使用的脚手架。里脚手架有各种形式，常见的有凳式里脚手架、支柱式里脚手架、梯式里脚手架、组合式操作平台等。里脚手架用于内墙砌筑、外墙砌筑、内部装修工程以及安装和钢筋混凝土工程。 二、按脚手架支承特点分 1.落地式外脚手架
它是自地面搭设的外脚手架。落地式外脚手架中有各种多立杆式钢管脚手架、门式钢管脚手架、桥式脚手架等，它们的结构均支承于地面。 2.挂式脚手架 挂式脚手架是指挂置于建筑物的柱、墙等结构上的，并随建筑物的外高而移动 的脚手架。挂式脚手架在高层建筑外装修工程中较多地采用。 -90×5L=140 图6-1 附墙挂架的两种方式
3.挑式脚手架 挑式脚手架是指在建筑物中挑出的专设结构上搭设的脚手架。 挑式脚手架可以给建筑物下部空间割让出来，为其他施工活动提供方便，并使得在地面狭窄而难于搭设落地式脚手架的情况下搭设外脚手架成为可能。 18销子或
图6-13 挑杆式脚手架 4.吊式脚手架 吊式脚手架是指从建筑物顶部或楼板上设置悬吊结构，利用吊索悬吊吊架或吊篮，由起重机具来提升或下降的脚手架。吊式脚手架在高层建筑装修施工中广泛使用，并用于维修。 5．升降式附壁脚手架 升降式附壁脚手架是在使用挂、挑、吊式脚手架的基础上而发展起来的新型脚手架，它是附着于建筑物外墙、柱、梁等结构上的，并可附壁上下升降的脚手架。升降附壁脚手架吸取挂、挑、吊式脚手架的某些优点，使高层建筑脚手架耗用成本降低，使用灵活方便，操作简单安全，它多用于高层建筑的外墙砌筑、外立面装修以及钢筋混凝土工程。
教材容1：脚手架底面底座标高宜高于自然地坪50-100mm 分析：《建筑施工扣件式钢管脚手架安全技术规（JGJ130-2011）》中“每根立杆底部宜设置底座或垫板”，这里用的是“宜”，非强制性要求，如下图，垫板高度为50-100mm，使得脚手架底面底座标高高于自然地坪50-100mm。 教材容2：单排脚手架的横向水平杆不应设置在下列部位 1.设计上不许留脚手眼的地方； 页脚
2.过梁上与过梁两端成60°的三角形围及过梁净跨度1/2的高度围； 3.宽度小于1m的窗间墙；120mm厚墙、料石清水墙和独立柱； 4.梁或梁垫下及其左右500mm围； 5.砖砌体门窗洞口两侧200mm（石砌体为300mm）和转角处450mm（石砌体为600mm）围； 6.独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体； 7.砌筑砂浆强度等级小于或等于M2.5的砖墙。 分析：如下图所示红色（方格）部分 页脚
页脚
教材容3：脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。 分析：脚手架在无连墙件的情况下最高2步，或者说允许在连墙件之上无连墙件搭设最多2步高的架体。教材容4:：纵向水平杆应设置在立杆侧，其长度不应小于3跨。 分析：如图所示 页脚
教材容5：两根相邻纵向水平杆的接头不应设置在同步，不同步两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。 分析：如图所示 页脚
教材容6：两根相邻纵向水平杆的接头不应设置在同跨,不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。 分析：如图所示 页脚
