(完整版)ABB变频器ACS800参数

(完整版)ABB变频器ACS800参数
定义危险速度范围1的起点
25．03
定义危险速度范围1的终点
25．04
同25．02
25．05
同25．03
26．01
激活/取消磁通优化功能
ON
功能有效
27．01
激活制动斩波器的控制
ON
有效
27．02
激活制动电阻的过载保护功能
FAULT
如果传动单元检测到过载，它就会故障跳闸。
27．03
定义制动电阻器的阻值
制动电阻的实际阻值
27．04
定义制动电阻的热时间常数
0
27．05
定义最大连续制动功率值
制动电阻的实际功率
27．06
选择制动斩波器的控制模式
AS GENERATOR
当直流电压超过制动极限电压，逆变器工作，电机给变频器供电的时候，斩波器才允许工作。
30．01
选择当模拟输入信号低于最小设定值时，ACS800的动作。
ABB
参数序号
参数说明
参数设置
参数含义
备注
99．01
语言选择
0
英语
99．02
应用宏选择
0
工厂宏
99．03
恢复工厂设置，
0
不恢复工厂设置
如果选择YES并按ENTER则参数恢复工厂设置。
99．04
电机控制模式
DTC
直接转矩控制，
在电机数可变、多台电机时，选择SCALAR。
99．05
电机额定电压
电机铭牌上的额定电压
选择当前的加/减速时间
ACC/DEC 1
使用加速时间1和减速时间1
22．02
定义加速时间
1-6S
根据设备实际情况进行设置

ACS800选型册

ACS800选型册

NOCH0400-60
351
-B06 14
160 160 132 -0210-3 286 289 290 10015316 -B34 13
10030340
3AC
NOCH0260-60**
380~4 200 200 160 -0260-3 438 445
450
-B07 14
540 10015341 -B37 15
-B26
460 30 30 22 ACS800-01-0040-3 48 50 10015243
-B27
480 37 37 30 ACS800-01-0050-3 65 68 10015251 500 45 45 37 ACS800-01-0060-3 79 84 10027268
-B28 -B29
北京德润电器有限公司 网址： 电话：010-81938136 传真：010-88148069
结 相电流
构 A
号
三相输出电抗器
ABB 订货号
德润 结 订货号 构 DZ-3CG 号
NOCH0120-60 110 110 90 -0140-3 196 206 200 10015294 -B32 12 225
10030366
-B05 13
132 132 110 -0170-3 237 248 240 10015308 -B33 13
3AC 315
250 200 -0320-7 298
315
525~6
355 10015324 -B35 14
90
355
315 250 -400-7
333
353
NOCH0260-60**
450
-B07 14

abb变频器acs800说明书

abb变频器acs800说明书

abb变频器acs800说明书简介ABB变频器ACS800是一种先进的电力变频器，旨在提供高效、可靠的电动机控制解决方案。

它广泛应用于工业领域，如输送带系统、泵站、风机、压缩机等。

本说明书将详细介绍ABB变频器ACS800的特点、安装方法、操作流程、故障排除等内容，以帮助用户充分理解和正确使用该产品。

特点高性能ABB变频器ACS800采用先进的PWM技术，具有快速响应、高精度的控制能力。

其独特的矢量控制算法，可以实现电机的高效运行，有效降低电能消耗。

全面保护ABB变频器ACS800具有多种保护功能，可保护电动机免受过载、欠载、短路、过温等故障的影响。

其智能监测系统可以实时监测电动机的工作状态，及时发现并提醒用户故障信息。

灵活可靠ABB变频器ACS800具有多种控制模式，可根据实际需求选择恒定转速控制、变频控制、转矩控制等方式。

其高质量的组件和可编程控制器，保证了产品的长期可靠运行。

安装方法环境要求在安装ABB变频器ACS800之前，需满足以下环境要求：1.室温范围：-10℃至40℃；2.相对湿度：不超过90%（非凝结状态）；3.高度：海拔不超过1000米；4.环境空气应无严重污染、腐蚀性气体和可燃性气体。

安装步骤1.选择合适的安装位置，并确保周围空间充足；2.使用合适的固定装置将ABB变频器ACS800安装在稳固的基础上，确保其位置与周围设备的安装要求保持一致；3.将电源线、控制线、通讯线等连接到相应的接线端子上，并做好绝缘保护；4.连接电动机，并确保接线正确无误；5.完成接线后，进行电气测试和安全检查，确保所有的连接稳固可靠。

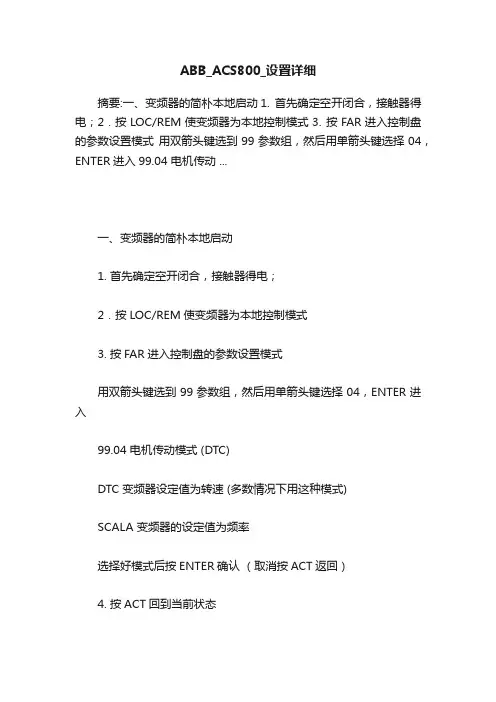

操作流程基本操作以下是ABB变频器ACS800的基本操作流程：1.按下电源开关，打开变频器的电源；2.按下启动键，启动变频器；3.设定所需转速或转矩值；4.按下运行键，开始运行电动机。

参数设置ABB变频器ACS800支持多种参数设置，以满足不同工况的需求。

参数设置可通过操作面板或连接至计算机的软件进行。

ABB变频器说明书acs800

ABB变频器说明书acs800
主 ／ 从连接配线和技术规范 安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

ACS 800
主程序 固件手册补充说明


主 ／ 从机 应用指南
ACS 800 标准应用程序 固件手册补充说明
3ABD 00009807 Rev A CN Based on: 3AFE 64590430 Rev A EN
目录
6 60.04 WINDOW WIDTH POS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 60.05 WINDOW WIDTH NEG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 60.06 DROOP RATE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 现场总线连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 脉冲编码器连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 从机控制信号连接 从机控制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 从机站、转矩控制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 从机站、速度控制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 实例 例 1: 主机和从机之间为刚性连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 例 2: 主机和从机之间为柔性连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

ABB变频器固件手册ACS_800

ABB变频器固件手册ACS_800
通过操作开关启动 (I/O 控制 ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 通过现场总线启动 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 设置和诊断 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 停止 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 缺相 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 设置和诊断 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 控制图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 控制器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 直流电压控制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 设置和诊断 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 无功功率控制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 设置和诊断 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 降容运行功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 拆除损坏的整流模块 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 RMIO 板连接图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

ACS800多传动ABB变频器说明书下载

ACS800多传动ABB变频器说明书下载

型号代码
型号代码标识传动的结构、额定功率、电压范围和所 选择的可选件，每个型号代码都以唯一的参考数字组 成。使用型号代码可以表示出传动在大量可用的可选 件中选择了哪些，用户选择的可选件的代码在型号代 码中用“+”表示。ٛ
4
3ABD 00013715 REV B CN 2005-12-26
ABB多 传 动 模 块 简 介
制动单元 ..................................... 24
输出滤波器 ................................... 25
EMC滤波器 ................................... 26
控制I/O连接 .................................. 28
ABB工业传动模块产品满足系统集成商和OEM厂商的 需求，他们可以进行自己的设计，其中包括根据具体 需求的柜体设计和软件设计。
为了便于系统集成商装柜，我们又设计了多传动模块 安装框架，解决了安装模块小车安装时不易定位的问 题。
ABB多 传 动 的 应 用 领 域
总体而言，ABB多传动可以应用于任何多个传动点组 成的单一控制过程。多传动的公共整流单元实现了装 置的整体安全性和控制功能。工业传动电机的轴承的 耦合程度可大可小。在强耦合的应用中，如造纸机， 在多个传动模块间，每一个单独的ABB传动模块提供 转矩和控制信号的高速通讯，可以控制纸张的张力。 而在工业传动电机的轴承没有强耦合的应用中，如离 心榨糖机，每一个驱动模块可以编程设定速度，以达 到整体节电的目的。这仅仅是ABB多传动的广泛应用中 的两个例子，而在这些应用中，ABB多传动与其它类型的 传动结构相比具有巨大的优势。

ACS800选型样本

服务和技术支持 ............................... 50
/motors&drives ..................................... 51
3ABD00018063 REV A CN 20.09.2005
1 2
3 4
5 6
7 8 9
标准应用软件 ................................. 39 可选的应用软件
不同应用的控制解决方案 .................... 40 DriveSize .................................................................. 43 DriveAP .................................................................... 44 DriveWindow 2 .......................................................... 45 DriveWindow Light 2 .................................................. 46 DriveOPC .................................................................. 47 表格 ......................................... 48
逆变器
设计图纸和接线图。由于模块的灵活性和可编程能力使
得它可以满足不同工业领域的不同的需求。
逆变器
ACS800-04单 传 动模 块 ACS800-04单元是集成在用户设计的柜体里的单传动 模块产品。 每个交流单传动单元包含整流部分、直流母线部分和 逆变部分。

ACS800-选型手册


1 2 3 4 5 6 7 8 9

制动��� 可选件.................................................................. 26 EMC滤波器. ................................................................ 30 正弦波滤波器............................................................... 32 du/dt 滤波器 . .............................................................. 34 标准用户接口 标准I/O口. .............................................................. 36 控制盘.................................................................... 37 可选件 可选I/O模块............................................................ 38 RSYC-01同步板..................................................... 39 RDCO-0xC DDCS通讯模块. .................................. 40 现场总线控制 . ....................................................... 41 远程������� 监控和诊断�� 工具 .............................................. 42 标准应用软件............................................................... 43 可选的应用软件 不同应用������� 场合����� 的控制方案. ...................................... 44 DriveSize..................................................................... 47 DriveAP....................................................................... 48 DriveWindow 2............................................................ 49 DriveWindow Light 2................................................... 50 DriveOPC.................................................................... 51 表格............................................................................. 52 服务............................................................................. 54

ABB变频器ACS800全参数1


电压控制
元上，控制器必须关闭以允许斩波器操作。
20 ．06 激活或解除中间直流母线欠
ON
激活欠压控制
电压控制
21 ．01 选择电机启动方式
CNST
DC 恒定直流励磁
MAGN
精彩文档
实用标准文案
21 ．02 在恒定励磁模式下定义励磁 时间
21 ．03 选择电机停止模式 21 ．10 给零速延时功能定义延时时
时， ACS800 的动作。
FAULT
定义的方式停止运转； CONST SP 15 为产生警告
信息，并将速度固定为参数 12 ．16 所定义的值； LAST SPEED 为产生警告信息，并将速度保持为
传动单元最后运转的速度值。
注意：以上参数除 12.02 ， 12.03 ， 12.04 ， 22.02 ， 22.03 为二级参数（用户根据设备的实
电机辩识运行
参数设置
参数含义
备注
0
英语
0
工厂宏
0
不 恢 复 工 厂 如果选择 YES 并按 ENTER 则参数
设置
恢复工厂设置。
DTC
直 接 转 矩 控 在电机数可变、多台电机时，选
制，
择 SCALAR 。
电机 铭牌上
的额定电压
电 机 铭 牌 上 在一拖二的情况下，参数设置为
的额定电流
两台电机额定电流之和。
向
11 ．01 从控制盘上选择给定的类型
选择 REF1 时为速度给定， 单位 rpm ，如果
参数 99 ．04 值为 SCALAR ，则为频率给定
值；选择 REF2 时给定值为（ % ），REF2 的 使用取决于应用宏程序。
11 ．02 定义 EXT1 有效还是 EXT2 有 EXT1

(完整版)ABB变频器ACS800参数

20．06
激活或解除中间直流母线欠电压控制
ON
激活欠压控制
21．01
选择电机启动方式
CNST DC MAGN
恒定直流励磁
21．02
在恒定励磁模式下定义励磁时间
根据设备的实际情况进行设置
21．03
选择电机停止模式
RAMP
斜坡减速停车
21．10
给零速延时功能定义延时时间
根据设备实际情况进行设置
22．01
选择当前的加/减速时间
ACC/DEC 1
使用加速时间1和减速时间1
22．02
定义加速时间
1-6S
根据设备实际情况进行设置
22．03
定义减速时间
1-6S
根据设备实际情况进行设置
22．06
选择加/减速斜坡形状
0-1S
根据设备实际情况进行设置
25．01
激活/解除危险速度功能
ON为有效OFF为失效
25．02
11．05
定义外部给定REF1的最大值（绝对值），相当于所用信号源的最大值。
12．01
激活恒定速度选项
DI5，6
数字输入DI5，6进行恒速选择
12．02
定义恒速1
12．03
定义恒速2
12．04
定义恒速3
13．01
定义模拟输入AI1的最小值
一般2V
13．02
定义模拟输入AI1的最大值
10V
13．04
定义模拟输入AI1的滤波时间常数
定义危险速度范围1的起点
25．03
定义危险速度范围1的终点
25．04
同25．02
25．05
同25．03
26．01
