椭偏仪测量薄膜厚度和折射率实验报告

103实验十二 用椭偏仪测薄膜厚度与折射率随着半导体和大规模集成电路工艺的飞速发展，薄膜技术的应用也越加广泛。

因此，精确地测量薄膜厚度与其光学常数就是一种重要的物理测量技术。

目前测量薄膜厚度的方法很多。

如称重法、比色法、干涉法、椭圆偏振法等。

其中，椭圆偏振法成为主要的测试手段，广泛地应用在光学、材料、生物、医学等各个领域。

而测量薄膜材料的厚度、折射率和消光系数是椭圆偏振法最基本，也是非常重要的应用之一。

实验原理由于薄膜的光学参量强烈地依赖于制备方法的工艺条件，并表现出明显的离散性，因此，如何准确、快速测量给定样品的光学参量一直是薄膜研究中一个重要的问题。

椭圆偏振法由于无须测定光强的绝对值，因而具有较高的精度和灵敏度，而且测试方便，对样品无损伤，所以在光学薄膜和薄膜材料研究中受到极大的关注。

椭圆偏振法是利用椭圆偏振光入射到样品表面，观察反射光的偏振状态（振幅和位相）的变化，进而得出样品表面膜的厚度及折射率。

氦氖激光器发出激光束波长为632.8nm 的单色自然光，经平行光管变成单色平行光束，再经起偏器P 变成线偏振光，其振动方向由起偏器方位角决定，转动起偏器，可以改变线偏振光的振动方向，线偏振光经1/4波片后，由于双折射现象，寻常光和非寻常光产生π/2的位相差，两者的振动方向相互垂直，变为椭圆偏振光，其长、短轴沿着1/4波片的快、慢轴。

椭圆的形状由起偏器的方位角来决定。

椭圆偏振光以一定的角度入射到样品的表面，反射后偏振状态发生改变，一般仍为椭圆偏振光，但椭圆的方位和形状改变了。

从物理光学原理可以知道，这种改变与样品表面膜层厚度及其光学常数有关。

因而可以根据反射光的特性来确定膜层的厚度和折射率。

图1为基本原理光路。

图2为入射光由环境媒质入射到单层薄膜上，并在环境媒质——薄膜——衬底的两个界面上发生多次折射和反射。

此时，折射角满足菲涅尔折射定律332211sin sin sin ϕϕϕN N N ==(1)104 其中N 1，N 2和N 3分别是环境媒质、= n – i k ）；ϕ1为入射角、 ϕ2 和ϕ3分别为薄膜和衬底的折射角。

椭圆偏振法测量薄膜厚度和折射率实验报告实验名称：椭圆偏振法测量薄膜厚度和折射率实验目的：利用椭圆偏振法测量薄膜的厚度和折射率，掌握椭圆偏振法的基本原理和实验操作方法。

实验原理：椭圆偏振法是一种常用的测量薄膜光学性质的方法。

当偏振光通过具有一定折射率的薄膜时，会发生透射和反射，经过反射和透射之后的光束会发生干涉现象。

当入射光是偏振光时，通过表层膜的透射光经过增偏器后变为线偏振光，其振动方向决定于表层膜的光学性质以及入射角。

通过调节增偏器的方向和旋转其角度，使得通过增偏器的振动方向与振动椭圆的长轴平行，此时称之为白光不通过表层膜，反射线偏振光与透射线偏振光的相位差为0. 形成一个相干叠加的椭圆偏振光。

根据椭圆偏振光的特性，可以通过测量椭圆偏振光的特性参数（主轴角度、椭圆离心率等）来确定薄膜的厚度和折射率。

实验装置：椭圆偏振仪、光源、待测试薄膜样品。

实验步骤：1. 启动椭圆偏振仪，调整光源使其达到合适的亮度和稳定性。

2. 将待测薄膜样品放置在椭圆偏振仪的样品台上，并通过对焦镜调整样品的焦距。

3. 调整增偏器的方向，使通过增偏器的线偏振光振动方向与椭圆的长轴平行。

4. 调整旋转台上的角度，使反射线偏振光与透射线偏振光的相位差为0，此时形成相干的椭圆偏振光。

5. 在椭圆偏振仪上的读数器上记录椭圆偏振光的主轴角度、椭圆离心率等参数。

6. 重复上述操作，测量多组数据，以提高测量准确度。

7. 根据测量得到的参数计算薄膜的厚度和折射率。

实验结果：通过测量多组数据，记录椭圆偏振光的主轴角度和椭圆离心率等参数，得到一组薄膜的厚度和折射率。

注意保留合适的有效数字。

实验讨论：1. 实验中应确保光源的稳定性和一致性，以获得准确的测量结果。

2. 实验中可以通过调整增偏器和旋转台的角度，使椭圆偏振光的参数达到最佳值，以提高测量精度。

3. 实验中应注意测量时的环境条件，避免与外部环境光的干扰。

实验结论：通过椭圆偏振法测量薄膜的厚度和折射率，可以得到薄膜的光学性质参数。

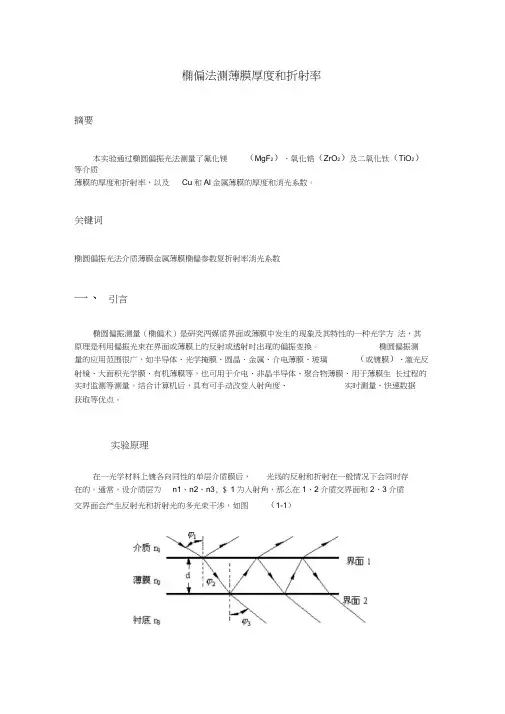

椭偏法测薄膜厚度和折射率摘要本实验通过椭圆偏振光法测量了氟化镁（MgF2）、氧化锆（ZrO2）及二氧化钛（TiO2）等介质薄膜的厚度和折射率，以及Cu和Al金属薄膜的厚度和消光系数。

关键词椭圆偏振光法介质薄膜金属薄膜椭偏参数复折射率消光系数一、引言椭圆偏振测量（椭偏术）是研究两媒质界面或薄膜中发生的现象及其特性的一种光学方法，其原理是利用偏振光束在界面或薄膜上的反射或透射时出现的偏振变换。

椭圆偏振测量的应用范围很广，如半导体、光学掩膜、圆晶、金属、介电薄膜、玻璃（或镀膜）、激光反射镜、大面积光学膜、有机薄膜等，也可用于介电、非晶半导体、聚合物薄膜、用于薄膜生长过程的实时监测等测量。

结合计算机后，具有可手动改变入射角度、实时测量、快速数据获取等优点。

实验原理在一光学材料上镀各向同性的单层介质膜后，光线的反射和折射在一般情况下会同时存在的。

通常，设介质层为n1、n2、n3, $ 1为入射角，那么在1、2介质交界面和2、3介质交界面会产生反射光和折射光的多光束干涉，如图（1-1）图(1-1)这里我们用2 3表示相邻两分波的相位差， 其中S =2 n dn2cos © 2/入，用rip 、r1s 表示光 线的p 分量、s 分量在界面1、2间的反射系数， 用r2p 、r2s 表示光线的p 分、s 分量在界 面2、3间的反射系数。

由多光束干涉的复振幅计算可知：的实数部分［tg 2 e i A ］的虚数部分 =的虚数部分 若能从实验测出2和△的话，原则上可以解出n2和d （n1、n3、入、$ 1已知），根据公式（4）~（9）, 推导出2和△与r1p 、r1s 、r2p 、r2s 、和3的关系：其中Eip 和Eis 分别代表入射光波电矢量的 p 分量和s 分量，Erp 和Ers 分别代表反射光波Eip 、Eis 、Erp 、Ers 四个量写成一个量G ,即:我们定义G 为反射系数比，它应为一个复数，可用 的过程量转换可由菲涅耳公式和折射公式给出：tg 2和△表示它的模和幅角。

椭偏仪测量薄膜厚度和折射率实验报告摘要：本实验利用椭偏仪仪器去测量薄膜的厚度和折射率，来反映使用者的测量结果。

实验结果表明，测量出的薄膜厚度和折射率值符合预期，经仔细分析实验结果误差解释，结果可信度得到进一步提升。

一、实验目的1、了解椭偏仪的使用及原理2、利用椭偏仪测量薄膜厚度及折射率二、基本原理椭偏仪是一种重要的折射率测量仪，它能够准确而精确地测量出光线穿过薄片时的折射率，以及光线所穿过的薄片的厚度。

椭偏仪是基于位移差原理来测量折射率的。

它采集到穿过薄膜后，光源被折射后，照射到观察板上形成一个圆形光斑，而经过椭偏仪校正器后，光斑就变成一条条短短的线条，然后将其位置与未经膜片折射的光斑位置做比较，就可以很容易地计算出折射率和厚度。

三、实验步骤1、准备实验仪器：椭偏仪仪器、薄膜。

2、调试椭偏仪：（1）检查仪器电源是否已连接；（2）检查观察系统的对焦位置是否正常；（3）在微调镜光组合上将调焦镜反转，此时光线经过校正器再照在观察系统上，就可以看见一条条短短的线条，比较其前后位置；3、将薄膜放置在光路中，调节观察台的位置，把观察台移动到朱莉可变折射率玻璃轴上；4、对准光斑，然后调节调焦镜，把观察台上的光斑放小；5、观察台上的光斑线条前后移动情况，以记录测量结果；6、得出实验结果，然后根据实验结果，计算薄膜的厚度和折射率。

四、实验结果根据实验所得数据，测得薄膜厚度为1.0μm，折射率为1.890。

（1）实验结果表明，薄膜厚度和折射率值与理论值相符合，证明椭偏仪测量结果是可信的。

（2）椭偏仪的测量结果不仅精确可靠，而且灵敏度高，数据操作简便，检测到的偏差也不大，仪器可靠性得到进一步的确立。

椭偏仪测量薄膜厚度和折射率实验报告实验目的：1.学习使用椭偏仪测量薄膜的厚度和折射率。

2.了解光线在薄膜中的传播和干涉现象。

实验仪器和材料：1.椭偏仪2.微米螺旋3.干净的玻璃片4.一块薄膜样品5.直尺6.实验台7.光源实验原理：椭偏仪是一种用于测量透明物体表面薄膜的厚度和折射率的仪器。

当光线从真空进入具有一定折射率的介质中时，会发生折射和反射。

当光线垂直入射到薄膜表面时，经过多次反射和折射后会形成干涉现象。

通过观察测量光的振幅和相位差的变化，可以推导出薄膜的厚度和折射率。

实验步骤：1.将实验台安装好，并确保椭偏仪的光源正常工作。

2.用直尺测量玻璃片和薄膜样品的尺寸，并记录下来。

3.将玻璃片放在实验台上，并将椭偏仪对准玻璃片。

4.调节椭偏仪的干涉仪臂使得产生清晰的干涉条纹。

5.使用微米螺旋逐渐调整反射镜的角度，直到条纹的清晰度达到最佳状态。

6.记录下此时的微米螺旋读数，并用直尺测量薄膜样品的厚度，得到薄膜的实际厚度。

7.调节椭偏仪的角度，使得干涉条纹平行于椭偏仪的刻度线。

8.记录下此时的椭偏仪读数，并计算出薄膜的厚度。

9.重复以上步骤2-8三次，并求取平均值。

10.使用已知的材料的折射率标定椭偏仪，并根据标定值计算出薄膜样品的折射率。

实验结果：根据实验步骤中记录的数据，计算出薄膜样品的平均厚度和折射率。

实验讨论：2.在实验中，可以尝试调节椭偏仪的角度和干涉条纹的清晰度，以获得更准确的测量结果。

3.实验中使用的薄膜样品的厚度和折射率可以进一步研究其与其他因素的关系，如温度、湿度等。

实验结论：通过使用椭偏仪测量薄膜的厚度和折射率，可以得到薄膜样品的相关参数。

实验结果表明，椭偏仪是一种能够精确测量薄膜和折射率的有效工具。

通过该实验，我们可以深入理解光的干涉现象和薄膜的光学性质。

实验一椭偏仪测定薄膜厚度与折射率一. 实验目的1、掌握获得椭偏光的原理；2、掌握椭圆偏振仪的基本结构和使用方法，理解其测量薄膜厚度和折射率的原理；3、学会通过椭圆偏振仪对测量薄膜的厚度与折射率。

二. 实验仪器激光椭偏仪EM01-PV-III，薄膜样品；三. 实验原理当一束光以一定的入射角照射到薄膜介质样品上时，光要在多层介质膜的交界面处发生多次折射和反射，在薄膜的反射方向得到的光束的振幅和位相变化情况与膜的厚度和光学常数有关。

因而可以根据反射光的特性来确定薄膜的光学特性。

若入射光是椭圆偏振光(简称椭偏光)，只要测量反射光的偏振态之变化，就可以确定出薄膜的厚度和折射率，这就是椭圆偏振仪(简称椭偏仪)测量薄膜厚度和折射率的基本原理。

1、椭偏仪的基本光路图图1所示为椭偏仪的基本光路图。

单色自然光(其电矢量均匀地分布在垂直于光束传播方向的平面上)，由氦氖激光器提供，其经过起偏器过滤为线偏振光(电矢量在一定方向上振动)，再经过1/4波片的作用变为等幅的椭圆偏振光(电矢量端点的轨迹在垂直于光束传播方向的平面上为椭圆)。

该椭圆偏振光入射到样品上，适当调节起偏器的起偏轴方向(即调节起偏角，称为P角)，则可使经样品反射后的椭偏光变为线偏光，反射的线偏光方向可由检偏器检测出，称为检偏角A角；当检偏轴与线偏振光的振动方向相垂直时便构成消光状态，这时光电倍增管的光电流最小。

图1. 椭偏仪的基本光路图对于椭偏光，可将其电场分量分解为相互垂直的两个线偏光，这两个线偏光为：振动方向与入射平面平行的线偏光以P 表示(简称P 波或者P 分量)，垂直于入射面振动的线偏光以S 表示(简称S 波或者S 分量)，如图2所示。

图2. 椭偏光的两分量，p 光：平行于入射平面，s 光：垂直于入射平面2、测量原理下面简要分析用激光椭偏仪如何根据反射光相对入射光的振幅、位相变化从而测出薄膜厚度及折射率。

图3. 光线入射多层介质的反射情况入射光经薄膜上、下分界面折射时满足折射定律：332211sin sin sin ϕϕϕn n n ==根据光学相关公式，可求出薄膜总的反射系数P R 、s R 分别为：ββj p p j p p P p p e r r e r r E E R 2212211--+==入反psp sββj s s j s s s s s er r e r r E E R 2212211--+==入反 ϕλπβcos 2n d ⎪⎭⎫⎝⎛=入入入P i P P e E E β= 反反反P i P P eE E β=入入入S i S S e E E β= 反反反S i S S eE E β=式中p r 1、s r 1代表光从1n 介质入射到2n 介质的反射系数，p r 2、s r 2代表光从2n 介质入射到3n 介质的反射系数，β代表对应的位相差。

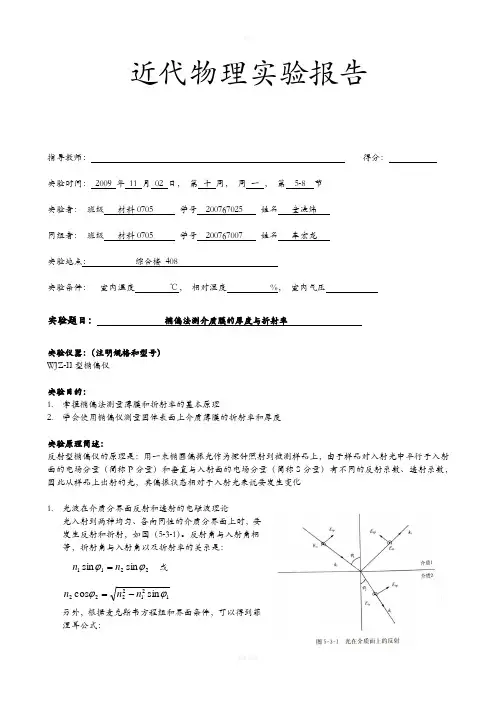

近代物理实验报告指导教师： 得分：实验时间： 2009 年 11 月 02 日， 第 十 周， 周 一 ， 第 5-8 节实验者： 班级 材料0705 学号 200767025 姓名 童凌炜同组者： 班级 材料0705 学号 200767007 姓名 车宏龙实验地点： 综合楼 408实验条件： 室内温度 ℃， 相对湿度 %， 室内气压实验题目： 椭偏法测介质膜的厚度与折射率实验仪器：（注明规格和型号） WJZ-II 型椭偏仪实验目的：1. 掌握椭偏法测量薄膜和折射率的基本原理2. 学会使用椭偏仪测量固体表面上介质薄膜的折射率和厚度实验原理简述：反射型椭偏仪的原理是：用一束椭圆偏振光作为探针照射到被测样品上，由于样品对入射光中平行于入射面的电场分量（简称P 分量）和垂直与入射面的电场分量（简称S 分量）有不同的反射系数、透射系数，因此从样品上出射的光，其偏振状态相对于入射光来说要发生变化1. 光波在介质分界面反射和透射的电磁波理论光入射到两种均匀、各向同性的介质分界面上时，要发生反射和折射，如图（5-3-1）。

反射角与入射角相等，折射角与入射角以及折射率的关系是：2211sin sin ϕϕn n = 或1212222sin cos ϕϕn n n -=另外，根据麦克斯韦方程组和界面条件，可以得到菲涅耳公式：⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎨⎧+=-+=+--=+-=)sin(cos sin 2)cos()sin(cos sin 2)sin()sin()tan()tan(211221211221212121ϕϕϕϕϕϕϕϕϕϕϕϕϕϕϕϕϕϕsp s p t t r r2. 反射系数比G定义反射系数比)](exp[||||s p s p sp i r r r r G δδ-==而通常G 往往被写成如下形式：)exp(tan ∆⋅=i G ψ 其中 ||tan sp r r =ψ sp δδ-=∆根据前式，可以得到21122112]tan )11(1[sin ϕϕ⋅+-+⋅⋅=GG n n 从式中可以看出， 如果n1是已知的， 那么在一个固定的入射角φ1下测定反射系数比G ， 则可以去顶介质2的折射率n2.3. 光波在介质薄膜上反射和透射的电磁波理论——椭圆偏振光测量单层薄膜光学系统如图（5-3-2）所示为“三介质二界面”模型，我们假定：3.1薄膜两侧的介质是半无解大的，折射率分别为1n 和3n3.2薄膜折射率为2n ，它与两侧介质之间的界面1和界面2平行，并且都是理想的光滑斜面 3.3 三种介质都是均匀的各向同性的根据以上条件假设和图中的几何关系， 可以得到：δδδδψ2231222312223122231211tan i s s i s s i p p i p p s pi e r r e r r e r r e r r R R e G ----∇++⋅++==⋅=其中⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧===+-=+-=+-=+-=332211223322332223221122111232233223232112211212sin sin sin /cos 42)cos cos /()cos cos ()cos cos /()cos cos ()cos cos /()cos cos ()cos cos /()cos cos (ϕϕϕλϕπδϕϕϕϕϕϕϕϕϕϕϕϕϕϕϕϕn n n dn n n n n r n n n n r n n n n r n n n n r s s p p4. 光在金属表面反射的电磁理论——金属复折射率的测量金属对光具有吸收性，因此金属的折射率为复数，可以分解为实部和虚部，即iNK N n -=2经过近似计算，可以得出⎪⎩⎪⎨⎧∆⋅=∆⋅+⋅⋅⋅=sin 2tan cos 2sin 12cos tan sin 111ψψψϕϕK n N5. 用椭偏法测量反射系数比反射系数比G 的测量归结为两个椭偏角ψ、∆的测量。

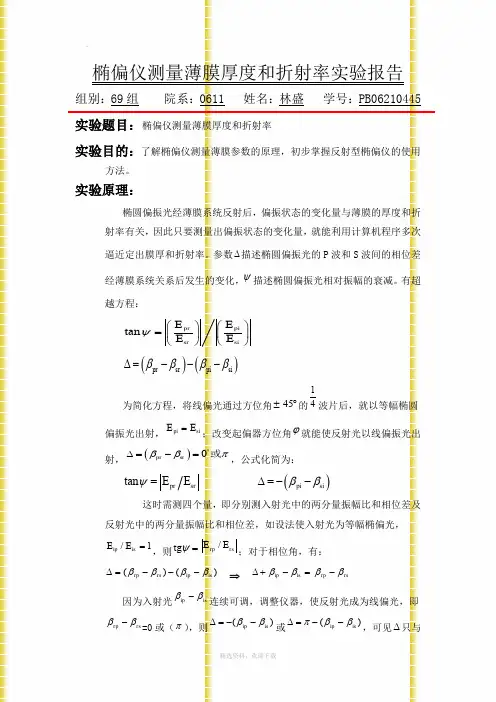

椭偏仪测量薄膜厚度和折射率实验报告组别：69组 院系：0611 姓名：林盛 学号：PB06210445 实验题目：椭偏仪测量薄膜厚度和折射率实验目的：了解椭偏仪测量薄膜参数的原理，初步掌握反射型椭偏仪的使用方法。

实验原理：椭圆偏振光经薄膜系统反射后，偏振状态的变化量与薄膜的厚度和折射率有关，因此只要测量出偏振状态的变化量，就能利用计算机程序多次逼近定出膜厚和折射率。

参数∆描述椭圆偏振光的P 波和S 波间的相位差经薄膜系统关系后发生的变化，ψ描述椭圆偏振光相对振幅的衰减。

有超越方程：tan pr pi sr si E E E E ψ⎛⎫⎛⎫= ⎪⎪⎝⎭⎝⎭()()pr sr pi si ββββ∆=---为简化方程，将线偏光通过方位角±45︒的14波片后，就以等幅椭圆偏振光出射，pi si E E =；改变起偏器方位角ϕ就能使反射光以线偏振光出射，()0pr sr ββπ︒∆=-=或，公式化简为：tan pr sr E E ψ= ()pi si ββ∆=--这时需测四个量，即分别测入射光中的两分量振幅比和相位差及反射光中的两分量振幅比和相位差，如设法使入射光为等幅椭偏光，1/=is ip E E ，则=ψtg rs rp E E /；对于相位角，有：)()(is ip rs rp ββββ---=∆ ⇒ =-+∆is ip ββrs rp ββ-因为入射光is ip ββ-连续可调，调整仪器，使反射光成为线偏光，即rs rp ββ-=0或（π），则)(is ip ββ--=∆或)(is ip ββπ--=∆，可见∆只与反射光的p 波和s 波的相位差有关，可从起偏器的方位角算出.对于特定的膜, ∆是定值,只要改变入射光两分量的相位差)(is ip ββ-,肯定会找到特定值使反射光成线偏光, rs rp ββ-=0或（π）。

实验仪器：椭偏仪平台及配件 、He-Ne 激光器及电源 、起偏器 、检偏器 、四分之一波片、待测样品、黑色反光镜等。

椭偏仪测折射率和薄膜厚度实验简介椭圆偏振光在样品表面反射后，偏振状态会发生变化，利用这一特性可以测量固体上介质薄膜的厚度和折射率。

它具有测量范围宽（厚度可从10^-10~10^-6m量级）、精度高（可达百分之几单原子层）、非破坏性、应用范围广（金属、半导体、绝缘体、超导体等固体薄膜）等特点。

目前商品化的全自动椭圆偏振光谱仪，利用动态光度法跟踪入射光波长和入射角改变时反射角和偏振状态的变化，实现全自动控制以及椭偏参数的自动测定、光学常数的自动计算等，但实验装置复杂，价格昂贵。

本实验采用简易的椭圆偏振仪，利用传统的消光法测量椭偏参数，使学生掌握椭偏光法的基本原理，仪器的使用，并且实际测量玻璃衬底上的薄膜的厚度和折射率。

在现代科学技术中，薄膜有着广泛的应用。

因此测量薄膜的技术也有了很大的发展，椭偏法就是70年代以来随着电子计算机的广泛应用而发展起来的目前已有的测量薄膜的最精确的方法之一。

椭偏法测量具有如下特点：1. 能测量很薄的膜（1nm），且精度很高，比干涉法高1-2个数量级。

2. 是一种无损测量，不必特别制备样品，也不损坏样品，比其它精密方法：如称重法、定量化学分析法简便。

3. 可同时测量膜的厚度、折射率以及吸收系数。

因此可以作为分析工具使用。

4. 对一些表面结构、表面过程和表面反应相当敏感。

是研究表面物理的一种方法。

实验仪器椭偏仪测折射率和薄膜厚度实验装置包括：激光器（氦氖或半导体）、分光计、光栏、望远镜、黑色反光镜、薄膜样品、起偏器、检偏器、1/4波片。

实验内容1. 熟悉并掌握椭偏仪的调整椭偏仪实物图椭偏仪结构示意图椭偏仪的实物如上图所示。

了解图中各部件的作用，并学会正确调整。

2. 调整光路，并使入射到样品的光为等幅椭圆偏振光(1) 安装半导体激光器并调整分光计，使半导体激光器光束、平行光轴的中心轴、望远镜筒的中心轴同轴。

(2) 标定检偏器透光轴的零刻度，并使检偏器的透光轴零刻度垂直于分光计主轴。

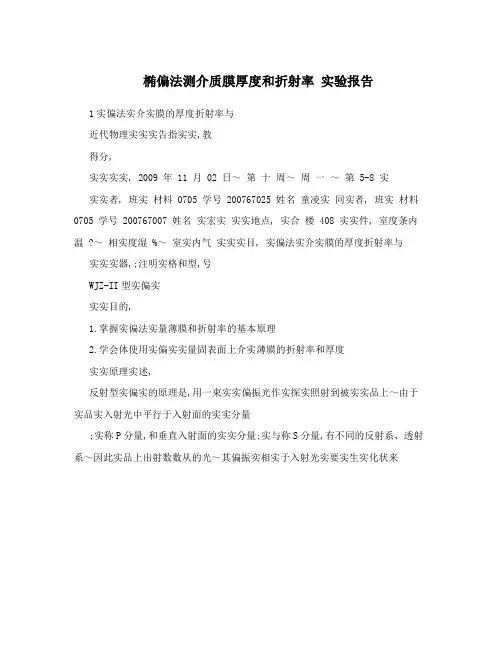

椭偏法测介质膜厚度和折射率实验报告1实偏法实介实膜的厚度折射率与近代物理实实实告指实实,教得分,实实实实, 2009 年 11 月 02 日～第十周～周一～第 5-8 实实实者, 班实材料 0705 学号 200767025 姓名童凌实同实者, 班实材料0705 学号 200767007 姓名实宏实实实地点, 实合楼 408 实实件, 室度条内温 ?～相实度湿 %～室实内气实实实目, 实偏法实介实膜的厚度折射率与实实实器,;注明实格和型,号WJZ-II型实偏实实实目的,1.掌握实偏法实量薄膜和折射率的基本原理2.学会体使用实偏实实量固表面上介实薄膜的折射率和厚度实实原理实述,反射型实偏实的原理是,用一束实实偏振光作实探实照射到被实实品上～由于实品实入射光中平行于入射面的实实分量;实称P分量,和垂直入射面的实实分量;实与称S分量,有不同的反射系、透射系～因此实品上出射数数从的光～其偏振实相实于入射光实要实生实化状来1.光波在介实分界面反射和透射的实磁波理实光入射到实均、各向同性的介实分界面上实～要实两匀生反射和折射～如实;5-3-1,。

反射角入射角相等与～折射角入射角以及折射率的实系是,与或另麦条外～根据克斯实方程实和界面件～可以得到菲涅耳公式,2.反射系比数G定实反射系比数而通常G往往被成如下形式, 其中写根据前式～可以得到从式中可以看出～如果n1是已知的～那实在一固个定的入射角φ1下实定反射系比数G～实可以去实介实2的折射率n2.3.光波在介实薄膜上反射和透射的实磁波理实实实偏振光实量实实薄膜光系实——学如实;5-3-2,所示实“三介实二界面”模型～我实假定,3.1薄膜实的介实是半无解大的～折射率分实实和两3.2薄膜折射率实～实介实之实的界面它与两1和界面2平行～且都是理想的光滑斜面并2实偏法实介实膜的厚度折射率与3.3 三实介实都是均的各向同性的匀根据以上件假实和实中的何实系～可以得到,条几其中4.光在金表面反射的实磁理实金实折射率的实量属——属金实光具有吸收性～因此金的折射率实实～可以分解实实部和部～属属数虚即实实近似实算～可以得出5.用实偏法实量反射系比数反射系比数G的实量实实实实偏角、的实量。

东南大学材料科学与工程实验报告学生姓名班级学号实验日期2014.9.10 批改教师课程名称方向大型实验——电材批改日期实验名称发光材料激发光谱和发射光谱测试报告成绩小组成员一、实验目的1、了解椭偏法测试的基本原理；2、掌握椭偏法测试的基本操作技能二、实验原理椭圆偏振法（简称椭偏法）是一种光学测量技术。

它通过测量一束椭圆偏振光波非垂直地投射到样品上发射后偏振状态的变化，来测量薄膜的光学参数（折射率及消光系数）及薄膜厚度。

由于偏振状态的变化对样品光学参数的微小差异非常灵敏，因此该方法对薄膜的测量有很高灵敏度，能测出膜厚1Å左右的变化，测量范围从10Å到几微米。

此外，椭偏法为非接触测量，相对于SEM，TEM，台阶仪，对样品来说为无损检测。

椭偏法测试原理如上图所示：用一束光作为探针入射到均匀介质薄膜样品上，由于样品对入射光中平行于入射面的电场分量p和垂直于入射面的电场分量s有不同的反射系数和透射系数，因此从样品上发射的光，其偏振状态相对于入射光发生了变化。

通过观察光在反射前后偏振状态的改变，可以得到与样品的某些光学参数，如折射率和厚度。

三、实验内容及步骤1、将样品放置在样品台上，待测表面朝向固定板。

开启控制电脑，开启主机电源；2、打开测试软件，设置光源类型（氦氖激光），衬底类型（si衬底），入射角度（默认70°）；3、点击工具栏开始按钮，椭偏仪开始测量，约几分钟后测试结束，此时弹出一对对话框，点击对话框上的“快速”按钮，即显示测试结果；4、对样品进行周期判断。

当光源波长为632.8nm，入射角为70°时，SiO2薄膜的一个测试周期约为283nm，当膜厚大于此值，需采用双角度测量；5、双角度测量。

点击工具栏“设置”按钮，选择“双角度”测量模式，此时弹出对话框提示分别在70°和60°角度下测量。

先在70°入射角度下测量，然后调整光源座和接收器座在60°位置，再进行测量。

实验报告课程名称：现代物理实验实验名称：激光椭偏仪测量薄膜厚度和折射率专业：物理教育学号：050103106姓名：戴伟实验地点：现代物理实验室实验日期：03月10日~ 04月30日常熟理工学院[实验目的和要求]1.了解激光椭圆偏振法测量薄膜厚度和折射率的基本原理；2.学习和掌握WJZ-Ⅱ椭圆偏振仪的基本原理和使用方法；3.对以K9玻璃为基底的薄膜样品进行厚度和折射率的测量。

[实验器材]JJY1'分光计（包括附件）一台 椭偏装置一套（附仪器所配套软件）[实验原理和方法]将一束波长为λ的自然光经起偏器变成线偏振光，再经1/4波片使它变成椭圆偏振光入射到待测样品的膜面上，反射时，光的偏振状态（振幅和相位的改变）将发生变化，通过检测这种变化，便可推算出待测膜的厚度和折射率。

如图1所示。

半导体激光器发出的单色光，经起偏器后变成线偏光，线偏光再经1/4波片后产生90的位相差，变成椭圆偏振光。

对一定厚度的某种膜，S 分量和P 分量之间出现相移之差，当入射光为椭圆偏振光时，通过薄膜以后反射光为线偏振光。

由此可见，由起偏器的方位角P 可确定偏振光的P 分量和S 分量的相移之差∆。

经样品反射后由于S 波与P 波不存在位相差，可合成特定方向的线偏振光。

它的偏振方向由S 分量和P 分量的反射系数s R 和p R 确定。

转动检偏器的方位，当检偏器的方位角A 与反射光线的偏振方向垂直时，光束不能通过，出现消光状态。

因此，在椭圆偏振法中采用∆和φ来描述反射光偏振状态的变化。

=∆-∆=∆s p 相移之差 （1）sp 1tanR R -=φ （2）(1)式中的p ∆、s ∆是反射时各自引起的相移。

(2)式中的s R 、p R 分别为P 和S 分量各自的反射系数。

因为反射光的S 和P 分量因相移不同出现位相差s p ∆-∆=∆，为了重新让它变成线偏振光，必须用附加光学元件引入一个相移补偿这个位相差。

用实验测定附加光学元件引入的相移量便可以确定s p ∆-∆=∆。

椭偏法测薄膜厚度实验报告椭偏法测薄膜厚度实验报告引言：薄膜厚度的测量在材料科学和工程领域具有重要的意义。

传统的测量方法往往需要破坏性测试或者复杂的设备，而椭偏法则提供了一种非接触、快速、准确的测量手段。

本实验旨在利用椭偏法测量薄膜的厚度，并探究其原理和应用。

实验方法：1. 实验材料准备：本实验使用了一块透明的玻璃基板和一层薄膜样品。

玻璃基板的折射率已知，而薄膜的厚度需要测量。

为了减少误差，实验前需确保样品表面无杂质和污染。

2. 椭偏仪器设置：将椭偏仪器与计算机连接，并进行校准。

校准过程中需要调整仪器的角度、光源强度和偏振片的角度，以确保测量的准确性。

3. 测量过程：将样品放置在椭偏仪器的样品台上，并调整样品位置，使其与光线垂直。

然后，通过椭偏仪器发送的光线照射到样品上，并通过光电探测器接收反射光。

仪器会自动记录光电探测器接收到的信号，并根据信号的变化计算出薄膜的厚度。

实验结果：根据实验数据的分析，我们得到了薄膜的厚度。

通过椭偏法的测量结果，我们可以得出以下结论：1. 椭偏法的优势：椭偏法作为一种非接触、快速、准确的测量手段，具有以下优势：- 非接触性：椭偏法不需要直接接触样品，避免了对样品的破坏。

- 快速性：椭偏法可以在短时间内完成测量，提高了工作效率。

- 准确性：椭偏法基于光学原理，具有较高的测量精度和可靠性。

2. 实验误差分析：在实验过程中，可能会存在一些误差，包括但不限于以下因素：- 光源的稳定性：光源的稳定性会影响到测量结果的准确性，因此需要选择稳定的光源。

- 样品表面的污染：样品表面的污染会影响到光的入射和反射，从而导致测量误差。

- 仪器的校准：仪器的校准对于测量结果的准确性至关重要，需要进行仔细的校准。

实验应用：椭偏法广泛应用于薄膜领域的研究和生产中。

其应用包括但不限于以下方面：1. 薄膜厚度测量：椭偏法可以用于测量各种材料的薄膜厚度，例如金属薄膜、氧化物薄膜等。

通过测量薄膜的厚度，可以评估材料的性能和质量。

实验15 椭圆偏振仪测量薄膜厚度和折射率在近代科学技术的许多部门中对各种薄膜的研究和应用日益广泛．因此，更加准确和迅速地测定一给定薄膜的光学参数已变得更加迫切和重要．在实际工作中虽然可以利用各种传统的方法测定光学参数〔如布儒斯特角法测介质膜的折射率、干预法测膜厚等〕，但椭圆偏振法〔简称椭偏法〕具有独特的优点，是一种较灵敏〔可探测生长中的薄膜小于0.1nm的厚度变化〕、精度较高〔比一般的干预法高一至二个数量级〕、并且是非破坏性测量．是一种先进的测量薄膜纳米级厚度的方法．它能同时测定膜的厚度和折射率〔以与吸收系数〕．因而，目前椭圆偏振法测量已在光学、半导体、生物、医学等诸方面得到较为广泛的应用．这个方法的原理几十年前就已被提出，但由于计算过程太复杂，一般很难直接从测量值求得方程的解析解．直到广泛应用计算机以后，才使该方法具有了新的活力．目前，该方法的应用仍处在不断的开展中．实验目的(1) 了解椭圆偏振法测量薄膜参数的根本原理；(2) 初步掌握椭圆偏振仪的使用方法，并对薄膜厚度和折射率进展测量．实验原理椭偏法测量的根本思路是，起偏器产生的线偏振光经取向一定的１/４波片后成为特殊的椭圆偏振光，把它投射到待测样品外表时，只要起偏器取适当的透光方向，被待测样品外表反射出来的将是线偏振光．根据偏振光在反射前后的偏振状态变化，包括振幅和相位的变化，便可以确定样品外表的许多光学特性．1 椭偏方程与薄膜折射率和厚度的测量图15.1所示为一光学均匀和各向同性的单层介质膜．它有两个平行的界面，通常，上部是折射率为n1的空气(或真空)．中间是一层厚度为d折射率为n2的介质薄膜，下层是折射率为n3的衬底，介质薄膜均匀地附在衬底上，当一束光射到膜面上时，在界面1和界面2上形成屡次反射和折射，并且各反射光和折射光分别产生多光束干预．其干预结果反映了膜的光学特性．设φ1表示光的入射角，φ2和φ3分别为在界面1和2上的折射角．根据折射定律有n1sinφ1=n2sinφ2＝n3sinφ3〔15.1〕光波的电矢量可以分解成在入射面振动的P分量和垂直于入射面振动的s 分量．假如用E ip和E is分别代表入射光的p和s分量，用E rp与E rs分别代表各束反射光K0，K1，K2，…中电矢量的p分量之和与s分量之和，如此膜对两个分量的总反射系数R p和R s定义为RP＝Erp/E ip, R s=E rs/E is〔15.2〕经计算可得式中，r1p或r1s和r2p或r2s分别为p或s分量在界面1和界面2上一次反射的反射系数．2δ为任意相邻两束反射光之间的位相差．根据电磁场的麦克斯韦方程和边界条件，可以证明r 1p =tan(φ1-φ2)/ tan(φ1+φ2), r1s=-sin (φ1-φ2)/ sin(φ1+φ2)；r2p=tan(φ2-φ3)/tan(φ2+φ3), r2s =-sin (φ2-φ3)/ sin(φ2+φ3)．(15.4)式〔15.4〕即著名的菲涅尔〔Fresnel〕反射系数公式．由相邻两反射光束间的程差，不难算出．(15.5)式中，λ为真空中的波长，d和n2为介质膜的厚度和折射率．在椭圆偏振法测量中，为了简便，通常引入另外两个物理量ψ和Δ来描述反射光偏振态的变化．它们与总反射系数的关系定义为上式简称为椭偏方程，其中的ψ和Δ称为椭偏参数〔由于具有角度量纲也称椭偏角〕．由式(15.1),式( 15.4),式( 15.5)和上式可以看出，参数ψ和Δ是n1，n，n3，λ和d的函数．其中n1，n2，λ和φ1可以是量，如果能从实验中测出ψ2和Δ的值，原如此上就可以算出薄膜的折射率n2和厚度d．这就是椭圆偏振法测量的根本原理．实际上，终究ψ和Δ的具体物理意义是什么，如何测出它们，以与测出后又如何得到n2和d，均须作进一步的讨论．2 ψ和Δ的物理意义用复数形式表示入射光和反射光的p和s分量E=|E ip|exp(iθip)，E is=|E is|exp(iθis)；ipE=|E rp|exp(iθrp) ，E rs=|E rs|exp(irpθ)．〔15.6〕rs式中各绝对值为相应电矢量的振幅，各θ值为相应界面处的位相．由式〔15.6〕,式〔15.2〕和式〔15.7〕式可以得到．〔15.7〕比拟等式两端即可得tanψ=|E rp||E is|╱|E rs||E ip| 〔15.8〕Δ=(θrp–θrs)- (θip–θ) 〔15.9〕is式〔15.8〕明确，参量ψ与反射前后p和s分量的振幅比有关．而〔15.9〕式明确，参量Δ与反射前后p和s分量的位相差有关．可见，ψ和Δ直接反映了光在反射前后偏振态的变化．一般规定，ψ和Δ的变化围分别为0≤ψ<π/2和0≤Δ<2π．当入射光为椭圆偏振光时，反射后一般为偏振态〔指椭圆的形状和方位〕发生了变化的椭圆偏振光(除开ψ<π／4且Δ=0的情况)．为了能直接测得ψ和Δ，须将实验条件作某些限制以使问题简化．也就是要求入射光和反射光满足以下两个条件：〔1〕要求入射在膜面上的光为等幅椭圆偏振光〔即P和S二分量的振幅相等〕．这时，|E ip|/|E is|=1,式〔15.9〕如此简化为tanψ=|E rp|/|E rs| ．〔15.10〕〔2〕要求反射光为一线偏振光．也就是要求θrp–θrs=0〔或π〕，式〔15.９〕如此简化为〔15.15〕满足后一条件并不困难．因为对某一特定的膜，总反射系数比R p/R s是一定值．式〔15.6〕决定了⊿也是某一定值．根据〔15.9〕式可知，只要改变入射光二分量的位相差〔θip–θis〕，直到其大小为一适当值〔具体方法见后面的表示〕，就可以使〔θip–θis〕=0〔或π〕，从而使反射光变成一线偏振光．利用一检偏器可以检验此条件是否已满足．以上两条件都得到满足时，式〔15.10〕明确，tanψ恰好是反射光的p和s分量的幅值比，ψ是反射光线偏振方向与s方向间的夹角，如图15.2所示．式〔15.15〕如此明确，Δ恰好是在膜面上的入射光中s和s分量间的位相差．3 ψ和Δ的测量实现椭圆偏振法测量的仪器称为椭圆偏振仪〔简称椭偏仪〕．它的光路原理如图15.3所示．氦氖激光管发出的波长为 632. 8 nm的自然光，先后通过起偏器Q，1/4波片C入射在待测薄膜F上，反射光通过检偏器R射入光电接收器T．如前所述，p和s分别代表平行和垂直于入射面的二个方向．快轴方向f，对于负是指平行于光轴的方向，对于正晶体是从Q，C和R用虚线引下的三个插图都是迎光线看去的指垂直于光轴的方向．t代表Q的偏振方向，f代表C的快轴方向，t r 代表R 的偏振方向．慢轴方向l，对于负晶体是指垂直于光轴方向，对于正晶体是指平等于光轴方向．无论起偏器的方位如何，经过它获得的线偏振光再经过1/4波片后一般成为椭圆偏振光．为了在膜面上获得p和s二分量等幅的椭圆偏振光，只须转动1/4波片，使其快轴方向f与s方向的夹角α=土π/4即可〔参看后面〕．为了进一步使反射光变成为一线偏振光E，可转动起偏器，使它的偏振方向t与s方向间的夹角P1为某些特定值．这时，如果转动检偏器R使它的偏振方向t r与E r垂直，如此仪器处于消光状态，光电接收器T接收到的光强最小，检流计的示值也最小．本实验中所使用的椭偏仪，可以直接测出消光状态下的起偏角P1和检偏方位角ψ．从式〔15.15〕可见，要求出Δ，还必须求出P1与〔θip–θis〕的关系．下面就上述的等幅椭圆偏振光的获得与P1与Δ的关系作进一步的说明．如图15.4所示，设已将1/4波片置于其快轴方向f与s方向间夹角为π/4的方位．E0为通过起偏器后的电矢量，P1 为E0与s方向间的夹角〔以下简称起偏角〕．令γ表示椭圆的开口角〔即两对角线间的夹角〕．由晶体光学可知，通过1/4波片后，E0沿快轴的分量E f与沿慢轴的分量E l比拟，位相上超前π/2．用数学式可以表达成．〔15.12〕．〔15.13〕从它们在p和s两个方向的投影可得到p和s的电矢量分别为：．〔15.14〕．〔15.15〕由式〔15.14〕和式〔15.15〕看出，当1/4波片放置在+π/4角位置时，确实在p和s二方向上得到了幅值均为E0/2的椭圆偏振入射光．p和s的位相差为θip–θis=π/2-2P1．〔15.16〕另一方面，从图15.4上的几何关系可以得出，开口角γ与起偏角P1的关系为γ/2=π/4-P1γ=π/2-2P1 〔15.17〕如此〔15.16〕式变为θip–θis=γ〔15.18〕由式〔15.15〕可得Δ=—(θ-θis)= -γ〔15.19〕ip至于检偏方位角ψ，可以在消光状态下直接读出．在测量中，为了提高测量的准确性，常常不是只测一次消光状态所对应的P1和ψ1值，而是将四种〔或二种〕消光位置所对应的四组〔P1,ψ1〕),〔P2,ψ2〕,〔P3,ψ3〕和〔P4,ψ4〕值测出，经处理后再算出Δ和ψ值．其中,(P1,ψ1)和〔P2,ψ2〕所对应的是1/4波片快轴相对于S方向置+π/4时的两个消光位置(反射后P和S光的位相差为0或为π时均能合成线偏振光)．而(P3,ψ3)和(P4,ψ4)对应的是1/4波片快轴相对于s方向置-π/4的两个消光位置．另外，还可以证明如下关系成立：|p1-p2|＝90˚,ψ2＝-ψ1．|p3-p4|＝90˚，ψ4＝－ψ3.求Δ和ψ的方法如下所述．(1) 计算Δ值．将P1，P2,P3和P4于π/２的减去π/２，不大于π/２的保持原值，并分别记为< P1>,< P2>，< P3>和< P4>，然后分别求平均．计算中，令和，(15. 20)而椭圆开口角γ与和的关系为．(15.21)由式(15.22)算得ψ⊿值．利用类似于图15.4的作图方法，分别画出起偏角在表15.1所指围的椭圆偏振光图，由图上的几何关系求出与公式〔15.18〕P1类似的γ与P1Δ与γ的对应关系．Ｐ与Δ的对应关系1P=-(θip-θ1)is-γ0～π/4π/4～π/2γπ/2～3π/4 π-γ3π/4～π- (π-γ)(2) 计算ψ值：应按公式〔15.22〕进展计算．(15.22)４折射率n2和膜厚d的计算尽管在原如此上由ψ和Δ能算出n2和d，但实际上要直接解出〔n2,d〕和〔Δ,ψ〕的函数关系式是很困难的．一般在n1和n2均为实数〔即为透明介质的〕，并且衬底折射率n3〔可以为复数〕的情况下，将〔n2,d〕和〔Δ,ψ〕的关系制成数值表或列线图而求得n2和d值．编制数值表的工作通常由计算机来完成．制作的方法是，先测量〔或〕衬底的折射率n2，取定一个入射角φ1,的初始值，令δ从0变到180°〔变化步长可取π/180，π/90，…设一个n2等〕，利用式〔15.4〕，式〔15.5〕和式〔15.6〕，便可分别算出d，Δ和ψ值．然后将n2增加一个小量进展类似计算．如此继续下去便可得到〔n2,d〕～〔Δ,ψ〕的数值表．为了使用方便，常将数值表绘制成列线图．用这种查表〔或查图〕求n2和d的方法，虽然比拟简单方便，但误差较大，故目前日益广泛地采用计算机直接处理数据．另外，求厚度d时还需要说明一点：当n1和n2为实数时，式〔15.4〕中的φ为实数，两相邻反射光线间的位相差“亦为实数，其周期为2π．2δ可能2随着d的变化而处于不同的周期中．假如令2δ=2π时对应的膜层厚度为第一个周期厚度d0，由〔15.4〕式可以得到由数值表，列线图或计算机算出的d值均是第一周期的数值．假如膜厚大于d，可用其它方法(如干预法)确定所在的周期数j，如此总膜厚是D = (j -1) d+d．５金属复折射率的测量以上讨论的主要是透明介质膜光学参数的测量，膜对光的吸收可以忽略不计，因而折射率为实数．金属是导电媒质，电磁波在导电媒质中传播要衰减．故各种导电媒质中都存在不同程度的吸收．理论明确，金属的介电常数是复数，其折射率也是复数．现表示为=n2 -iκ式中的实部n2并不相当于透明介质的折射率．换句话说，n2的物理意义不对应于光在真空中速度与介质中速度的比值，所以也不能从它导出折射定律．式中κ称为吸收系数．这里有必要说明的是，当为复数时，一般φ1和φ2也为复数．折射定律在形式上仍然成立，前述的菲涅尔反射系数公式和椭偏方程也成立．这时仍然可以通过椭偏法求得参量d,n2和k，但计算过程却要繁复得多．本实验仅测厚金属铝的复折射率．为使计算简化，将式〔15.25〕改写成以下形式=n2-i nκ由于待测厚金属铝的厚度d与光的穿透深度相比大得多，在膜层第二个界面上的反射光可以忽略不计，因而可以直接引用单界面反射的菲涅尔反射系数公式〔15.4〕．经推算后得公式中的n1，φ1和κ的意义均与透明介质情况下一样．实验容关于椭偏仪的具体结构和使用方法，请参看仪器说明书．实验时为了减小测量误差，不但应将样品台调水平，还应尽量保证入射角φ1放置的准确性，保证消光状态的灵敏判别．另外，以下的测量均是在波长为632.8nm时的参数．而且，所有测量均是光从空气介质入射到膜面．1 测厚铝膜的复折射率=π/3．按已述方法测得Δ和ψ．由式(15.26)和式(15.27)取入射角φ1式算出n和κ值，并写出折射率的实部和虚部．2 测硅衬底上二氧化硅膜的折射率和厚度衬底硅的复折射率为n3=3.85－i0.02,取入射角φ1=7π／18．二氧化硅膜只有实部．膜厚在第一周期．测出Δ和ψ后，利用列线图〔或数值表〕和计算机求出n2和d，将两种方法的结果进展比照．并计算膜的一个周期厚度值d0．3 测量κ0玻璃衬底上氟化镁〔MgF2〕膜层的折射率和厚度(1) 测κ0玻璃的折射率首先测出无膜时K0玻璃的Δ和ψ值，然后代入n3=n3〔Δ,ψ,φ1〕的关系式中算出n3值，测量时入射角φ1取7π/18．关于n3与三个参量的关系式，根据式〔15.1〕，式〔15.4〕，式〔15.5〕和式〔15.6〕，并令膜厚d＝0，便可以算出n3的实部n0的平方值和n3的虚部κ值为(15.28)(15.29)〔2〕测透明介质膜氟化镁的折射率和厚度=7π／18．膜厚在第一周期．测出Δ和ψ后也用列线仍取入射角φ1图和计算机求出结果．思考题(1) 用椭偏仪测薄膜的厚度和折射率时，对薄膜有何要求？较准确？(2) 在测量时，如何保证φ1(3) 试证明：|P1-P2| =π/2，|P3-P4| =π/2．(4) 假如须同时测定单层膜的三个参数〔折射率n2，厚度d和吸收系数κ〕，应如何利word 用椭偏方程？11 / 11。

实验五 椭偏光法测薄膜的折射率和厚度一、引言椭圆偏振测量术简称椭偏术。

它是利用光的偏振性质，将一椭圆偏振光射到被测样品表面，观测反射光偏振状态的变化来推知样品的光学常数。

就其理论范畴来讲，它与十涉法一样，都是利用光的波动性，以经典物理学为基础。

这种测量方法的原理早在上个世纪就提出来了，距今已有近百年的历史。

由于光波通过偏振器件及样品反射时，光波偏振状态变化得异常灵敏，使得椭偏术的理论精度之高是干涉法不能比拟的，又由于这种测理是非破坏性的，因此它的优越性是显而易见的。

长期以来，人们一直力图将这种测量方法付诸应用。

早在40年代就有人提出实验装置，但由于计算上的困难一直得不到发展。

电子计算机及激光技术的广泛应用，为椭偏术的实际应用及迅猛发展创造了条件。

今天椭偏术已成为测量技术的一个重要的分支。

椭偏术有很多优点，主要是测量灵敏、精度高，测量范围从1oA 到几个微米而且是非接触测量。

国外生产的高精度自动椭偏仪能测量正在生长的薄膜小于l oA 的厚度变化，可检测百分之儿的单分子层厚度，深入到原子数量级。

因此既可将其应用于精密分析测量，也可以用于表面研究，用于自动监控及分析液、固分界面的变化。

目前椭偏术已应用到电子工业，光学工业，金属材料工业，化学工业，表面科学和生物医学等领域。

在我们的实验中，使用消光椭偏仪测量薄膜的折射率和厚度。

除了能学习到其测量方法外，其巧妙的设计思想也将给我们极人的启发和收益。

二、椭偏术原理1．椭偏术基本方程椭圆偏振光入射到透明介质薄膜时，光在两个分界面(空气与薄膜，薄膜与衬底)来同反射和折射，如图5．1所示。

总反射光由多光束干涉而成，光在两个分界面的P 波和S 波的反射系数分别为1122p s p s r r r r 、、、图 5—1P E 2ϕ1ϕSE I II由菲涅尔公式有：121122112112211122322323223223322233cos cos cos cos cos cos cos cos cos cos cos cos cos cos cos cos p s p s n n r n n n n r n n n n r n n n n r n n ϕϕϕϕϕϕϕϕϕϕϕϕϕϕϕϕ-⎧=⎪+⎪-⎪=⎪+⎪⎨-⎪=⎪+⎪-⎪=⎪+⎩以上各式中1n 为空气折射率，2n 为膜层的折射率，3n 为衬底折射率。

椭偏仪测量薄膜厚度和折射率【引言】椭圆偏振测量（椭偏术）是研究两媒质界面或薄膜中发生的现象及其特性的一种光学方法，其原理是利用偏振光束在界面或薄膜上的反射或透射时出现的偏振变换。

椭圆偏振测量的应用范围很广，如半导体、光学掩膜、圆晶、金属、介电薄膜、玻璃(或镀膜)、激光反射镜、大面积光学膜、有机薄膜等，也可用于介电、非晶半导体、聚合物薄膜、用于薄膜生长过程的实时监测等测量。

结合计算机后，具有可手动改变入射角度、实时测量、快速数据获取等优点。

【实验目的】掌握椭偏仪的原理与操作方法；学会利用椭偏仪进行相关物理量的测量。

【实验仪器】椭偏仪、待测样品、电脑WJZ－II椭偏仪结构如图1所示：1、半导体激光器2、平行光管3、起偏器读数头（与6可换用）4、1/4波片读数头5、氧化锆标准样板6、检偏器读数头7、望远镜筒8、半反目镜9、光电探头10、信号线11、分光计12、数字式检流计图 1半导体激光器出厂时已调好，应满足以下二点：（1）激光光斑在距激光器约45cm处最小，如发现偏离较远，可将激光器从其座中取出，调节其前端的会聚透镜即可。

（2） 激光与平行光管共轴，如发现已破坏，请按第8页“光路调整”中所述方法进行调整，一旦调好，轻易不要将其破坏。

主要技术性能及规格1. 测量透明薄膜厚度范围0－300nm ，折射率1.30－2.49。

2. 起偏器、检偏器、1/4波片刻度范围0°-360°，游标读数0.1°。

3. 测量精度：±2nm 。

4. 入射角ψ1＝70°，K9玻璃折射率n ＝1.515。

5. 消光系数：0，空气折射率1。

6. *JGQ －250氦氖激光器波长λ＝632.8nm （用软件处理数据时，该波长值已 内嵌，无须输入）。

*半导体激光器波长λ＝635nm （用软件处理数据时，该波长值未内嵌，须输入，并需重新设臵消光系数“0”）7. 椭圆偏振仪的简介：随着科学和技术的快速发展，椭偏仪的光路调节和测量数据的处理越来越完善快捷。

广东海洋大学学生实验报告书（学生用表）实验名称_____________________ 课程名称_____________________ 课程号____________ 学院（系）_____________________ 专业_____________________ 班级________________ 学生姓名_____________ 学号_____________ 实验地点____________ 实验日期_________【实验名称】用椭偏仪测量薄膜厚度及折射率椭圆光偏振仪（简称椭偏仪）是一种精确测定固体表面各种薄膜的厚度和折射率的仪器。

在各种已有的测定薄膜厚度的方法中，如比色法、称重法、干涉法等等，椭偏法是能测量厚度最薄和测量精度最高的一种，而且测量是非破坏性的，并能在一次测量中同时测定膜厚及折射率。

因此，在各种涉及薄膜、表面层和表面过程的生产、科研领域中，椭偏仪成为一种重要的测试工具。

【实验目的】1. 了解椭偏光方法的基本原理。

2. 学会使用椭偏仪并用以测量出介质薄膜的厚度及折射率。

【实验原理】椭偏仪测量薄膜厚度及光学常数的基本依据是：当一束光以一定的入射角照射到薄膜介质样品上时，光要在多层介质膜的交界处发生多次折射的反射。

在薄膜的反射方向得到的光束的振幅和位相变化情况与膜的厚度和光学常数有关，因而可根据反射光的特性来确定膜的光学特性。

若入射光是椭圆偏振光则只要测量反射光的偏振态的变化，就可以确定出薄膜的厚度及折射率。

1. 起偏器P2.1/4波片Q3.检偏器A4.白屏5.被测样品薄膜6.基片2. 图19.1椭偏仪基本光路原理图偏器P过滤为线偏振光，再经1/4波片Q的作用变为等幅的椭圆偏振光入射至样品上。

光束经样品薄膜反射后,其偏振态即振幅和位相发生变化。

对于给定的透明薄膜试样，只要调节起偏振器的起偏轴方向则可使经样品反射后的椭偏振光变为线偏振光。

反射线偏振光方向可由检偏器A测量，当检偏轴与线偏振光的振动方向垂直时便构成消光状态。
