转角塔角钢插入式基础预倾斜值计算

角钢塔中心垂直倾斜度标准范围角钢塔中心垂直倾斜度是指角钢塔在垂直方向上的倾斜程度，是评估塔的稳定性和安全性的重要指标之一。

角钢塔中心垂直倾斜度标准范围的确定对于塔的设计、施工和维护都具有重要意义。

角钢塔是一种常用的支撑结构，广泛应用于电力、通信、广播电视等行业。

它具有结构简单、强度高、稳定性好等优点，因此被广泛使用。

然而，在长期使用过程中，由于各种外部因素的影响，角钢塔可能会出现一定程度的倾斜。

因此，为了确保塔的安全运行，需要对角钢塔中心垂直倾斜度进行监测和控制。

角钢塔中心垂直倾斜度标准范围的确定需要考虑多种因素。

首先，需要考虑塔的设计要求和使用环境。

不同类型的角钢塔在设计时会有不同的倾斜度要求，例如电力输电线路上的角钢塔和通信塔的倾斜度要求可能会有所不同。

此外，使用环境也会对倾斜度要求产生影响，例如在地震频发区域，对于角钢塔的倾斜度要求可能会更加严格。

其次，需要考虑角钢塔的结构特点和材料性能。

角钢塔通常由多个截面形状为角钢的构件组成，这些构件之间通过焊接或螺栓连接。

在设计和施工过程中，需要考虑这些构件的强度和刚度，以及焊接或螺栓连接的可靠性。

同时，还需要考虑材料的腐蚀性能和变形特点，以确保塔在长期使用过程中能够保持稳定。

最后，需要考虑监测手段和技术水平。

目前，常用的角钢塔中心垂直倾斜度监测方法包括全站仪监测、倾斜仪监测和无线传感器监测等。

这些监测手段具有不同的精度和适用范围，需要根据具体情况选择合适的监测方法。

同时，还需要考虑监测数据的处理和分析技术水平，以及对异常情况的预警和处理能力。

综合考虑以上因素，可以确定角钢塔中心垂直倾斜度标准范围。

一般而言，角钢塔中心垂直倾斜度应控制在一定范围内，以确保塔的稳定性和安全性。

具体标准范围可以根据设计要求、使用环境和监测手段等因素确定，并在实际应用中进行验证和调整。

总之，角钢塔中心垂直倾斜度标准范围的确定是一个复杂而重要的问题。

需要综合考虑设计要求、使用环境、结构特点、材料性能、监测手段和技术水平等多个因素，并在实际应用中进行不断调整和完善。

高低腿插入角钢转角塔的内角预偏值及角钢安装计算作者：蒋燕平来源：《现代企业文化·理论版》2008年第10期【摘要】文章首先介绍了等高腿转角塔一般基础内角预偏值施工安装计算，然后再转入高低腿插入角钢基础转角铁塔的内角预偏值及角钢在定位安装施工时的计算。

【关键词】高低腿；插入式角钢；转角塔；内角预偏值目前为了保持水土环境，不破坏生态环境的情况下施工采用高低腿基础；插入角钢基础就是将与铁塔主材规格相同的角钢直接插入基础立柱中，与混凝土浇成一体，省去地脚螺栓及塔座等，以节省钢材。

直线塔插入式高低腿比较容易控制，这里就转角塔插入式高低腿不易控制来讨论；转角塔要求在架完毕后，不应向转角内侧倾斜，同时，要求在基础中心桩的水平基面处，使铁塔结构中心与中心桩重合。

为此，在基础施工中必须在内角侧的两个腿抬高一定的值，即预偏值，下面就如何计算预偏值及如何施工来做探讨：一、转角塔地脚螺栓式等高基础预偏的分析对于经常遇到的转角塔地脚螺栓式等高基础，预偏时一般是在内角的两个腿基础主柱面抬高一定值h1，如图一所示，在中心桩所处的水平基面上，倾斜后的铁塔结构中心与中心桩间出现了一个水平面偏移S1。

以下对此进行分析：五、结论意见及效果1．根据上述分析，对于转角塔插入式角钢基础，不论四个插入式主角钢底座间或根开基准点（面）间是否等高，均要求其预偏并横线路水平位移前、后的铁塔（插入式角钢）结构中心线交于中心桩处。

此时，在不同的高程的水平基面处，预偏前、后的铁塔（插入式角钢）结构中心点（中心桩）间存在着水平偏移。

而预偏后的铁塔（插入式角钢）的定位安装需以位移后的铁塔（插入式角钢）结构中心线为推进行。

2．在进行转角塔插入式角钢任何一个高程点（面）安装定位时，计算出此水平基面处预偏前、后的铁塔（插入式角钢）结构中心点间存在着的水平偏移S，然后从中心桩沿横线路角平分线水平位移S订立此点的安装定位桩，以此桩和此点（面）处的水平（正侧面或对角钱）根开为准进行定位安装。

35千伏角钢塔倾斜率简介35千伏角钢塔倾斜率是指电力输电线路中35千伏角钢塔在安装和使用过程中的倾斜程度。

倾斜率是评估塔杆结构稳定性和安全性的重要指标，对于确保输电线路的正常运行和可靠性具有重要意义。

35千伏角钢塔倾斜率的定义35千伏角钢塔倾斜率是指塔杆在垂直方向上的倾斜程度，通常用角度来表示。

倾斜率的计算公式为：倾斜率 = 塔杆顶部位移 / 塔杆高度。

影响35千伏角钢塔倾斜率的因素1.基础设计：塔基的设计和施工质量直接影响塔杆的稳定性和倾斜率。

合理的基础设计和严格的施工操作能够减小塔杆的倾斜率。

2.材料质量：角钢塔杆的材料质量对倾斜率有重要影响，材料强度、韧性和耐久性等特性决定了塔杆的稳定性。

3.环境条件：风力、温度变化等环境条件也会对塔杆的倾斜率产生影响。

在设计和安装过程中需要充分考虑环境条件对塔杆的影响。

4.施工质量：塔杆的安装质量和施工工艺对倾斜率的控制至关重要。

合理的施工工艺和严格的质量控制能够有效降低倾斜率。

5.维护管理：定期检查和维护塔杆的稳定性，及时处理松动、腐蚀等问题，可以保持塔杆的良好状态，减小倾斜率。

35千伏角钢塔倾斜率的重要性1.安全性：倾斜率是评估塔杆结构稳定性和安全性的重要指标。

合理控制倾斜率可以确保塔杆在风力等外力作用下不会倒塌，保障输电线路的安全运行。

2.可靠性：倾斜率直接影响塔杆的使用寿命和可靠性。

合理控制倾斜率可以延长塔杆的使用寿命，减少维修和更换的次数，提高输电线路的可靠性。

3.经济性：塔杆倾斜率的控制与线路的投资和运行成本密切相关。

合理控制倾斜率可以减少塔杆的材料消耗和施工成本，降低线路的投资和运行成本。

35千伏角钢塔倾斜率的测量方法1.光学测量法：使用光学仪器测量塔杆的倾斜角度。

这种方法精度高，适用于较高的塔杆。

2.倾斜传感器测量法：使用倾斜传感器测量塔杆的倾斜角度。

这种方法精度较高，适用于各种高度的塔杆。

3.GPS测量法：使用GPS定位技术测量塔杆的位置和倾斜角度。

转角输电铁塔基础倾斜计算分析作者：王英浩何亚雄来源：《价值工程》2018年第25期摘要：随着国家经济的突飞猛进，我国用于髙压输电线路的投资逐年提高，促使我国在输电线路基础计算方面的研究取得了显著的进步。

基于输电铁塔基础的受力特点等要求，设计了很多不同种类的基础，但是对这些基础在转角时所受偏心力很大，工程中往往缺乏计算。

以实际工程为例，运用规范的计算方法，验证基础倾斜是否满足要求。

Abstract： With the rapid development of the national economy， China's investment in high-voltage transmission lines has been increasing year by year， which has made remarkable progress in the research on the basic computing of transmission lines. Many different kinds of foundations have been designed based on the requirements of the force characteristics of the transmission tower foundation， but the eccentricity of these foundations at the corner is very large， and there is often a lack of calculation in the project. Taking practical engineering as an example， the standard calculation method is used to verify whether the foundation inclination meets the requirements.关键词：铁塔基础；地基变形；极限工况；偏心受压Key words： poles foundation；peformation of the foundation；working condition of the limit；eccentric compression中图分类号：TM754 文献标识码：A 文章编号：1006-4311（2018）25-0174-030 引言架空输电线路用于分配和输送电能的作用，在电力系统中是重要的组成部分，在经济发展的今天，保证优质送电成为一项重要的民生工程，而我国地域辽阔，岩土类别多、分布广，各地区地形地貌和地质条件差异很大，给输电铁塔的基础设计及施工带来很大的困难。

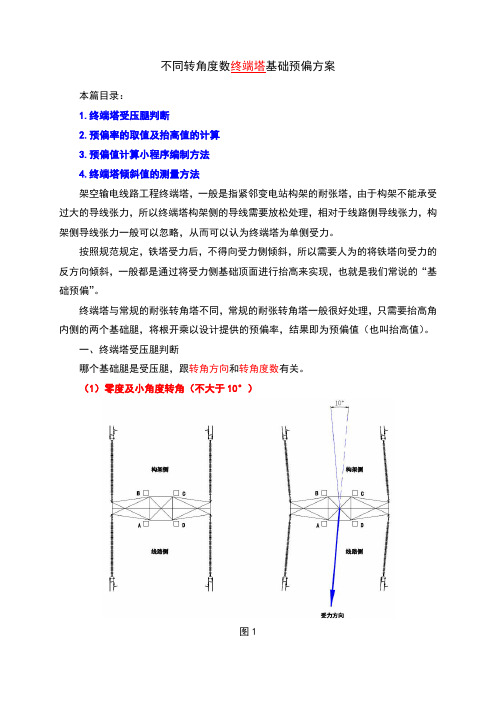

送电线路承力塔基础预偏值的计算云南水力发电Yl玎,ANW ATERP0WER第23卷第6期送电线路承力塔基础预偏值的计算聂颖涛(云南省电力设计院,云南昆明650011)摘要:文章根据送电线路转角塔及终端塔基础的预偏要求进行了分析和计算,得出了在不同条件下基础预偏值的计算方法.关键词:转角塔;预偏值;计算中图分类号:TM753文献标识码:B文章编号:1006—3951(2007)06—0102—021概述送电线路承力塔,其外力来源于两侧导,地线的紧线后张力,两侧外力的合力方向为转角塔的内角方向,铁塔在内角侧合力作用下会产生一定的挠曲,即向内角侧方向倾斜.为保证承力塔紧线后及将来的运行过程中不向内角侧倾斜,设计规范规定:"设计中应根据杆塔特点提出施工预偏要求,预偏数值单柱杆塔不向双线侧倾斜,转角杆塔不向转角内侧倾斜,终端杆塔不向线路侧倾斜".为达到规范要求,就要在基础施工过程中考虑基础预偏的问题.2转角塔基础的预偏2.1等长接腿转角塔的基础预偏等长接腿转角铁塔的施工预偏一般是通过内外侧基础柱面的预偏高差实现,即让转角塔的线路转角内侧(受压侧)基础柱面比转角外侧(受拉侧)抬高出一个值Ah,达到铁塔向转角外侧倾斜的目的.转角塔基础预偏值计算如下:Ah=c舌(1)式中:卜塔身顶面中心点水平偏移,即铁塔预倾斜值(mn'1)H一铁塔全高(mm)c一铁塔基础根开(mm)△^一基础预偏值(mm)铁塔挠度的大小受多种因素影响,例如架空线的张力,线路转角度数,基础的地质条件,铁塔的自身刚度以及加工精度,安装质量,基础施工等等,因此挠度很难确定.但是,根据经验和分析,挠度的主要影响因素是线路转角度.架空线的张力虽也起重要作用,但是它决定了铁塔的自身刚度,即张力大则刚度强.张力对铁塔变形的影响又主要取决于架空线张力的内分角线分量,当转角趋近于零时,架空线张力的内分角线分量也趋近于零.当架空线规格确定后,张力的内分角线分量主要取决于线路转角度数.我们在设计中,根据具体条件及多年的施工及运行情况,提出了合理的基础预偏值Ah.基础预偏值Ah一般情况按下述规定取值:0o～15o度转角时,转角塔向转角外角方向预偏塔高的2‰～3‰;15.～30.度转角时,转角塔向转角外角方向预偏塔高的3‰～4‰;30.～60~度转角时,转角塔向转角外角方向预偏塔高的4‰～5‰;60~度转角以上时,转角塔向转角外角方向预偏塔高的7%o.预偏时,要求基础柱顶面也按预偏的角度倾斜,以保证塔脚板与铁塔一致地向转角外侧倾斜,使铁塔构件不产生附加应力.因受到垂直方向位移的影响,受压侧基础在水平方向同时也会产生微量的位移,但数值很小,可以忽略不计,或者通过调整塔脚板与地脚螺栓的相对位置即可满足施工安装的要求.2.2全方位不等长接腿转角塔的基础预偏近年来,在工程建设中环保要求越来越受到重视,根据国家环保要求,云南地区送电线路工程全面采用了全方位长短腿的铁塔.全方位长短腿的转角铁塔,基础预偏的计算要更复杂一些,首先应确定一个受拉腿为计算基准点,一般以较长的受拉腿为基准.当整个铁塔预偏时,两个受压腿依据其与基准塔腿基面不同的高差产生不同的水平偏移AC,如果两受拉腿也不等长,则另一受拉腿也要发生水平★收稿日期:2OO7—11—05作者简介:聂颖涛(1974一),男,云南昆明人,工程师,主要从事高压输电线路的勘查设计工作.聂颗涛送电线路承力塔基础预偏值的计算l03偏移,偏移量的计算方法同受压腿,如图1所示.圈1不鼍长接■转角膏■砷的预■田当铁塔塔腿为不等长时,预偏的铁塔绕A腿旋转了一个角度,由于B腿与A腿不在一个基面上,A,B两腿的基面高差为△H,B点相对于A点的水平距离就发生了变化,B点绕A点移动了一个距离△c.若B点比A点高,B点移向A点,△c为负值;当B点比A点低,B点移离A点,△c为正值. △c偏移值有时相当大,远远超出设计或施工误差允许范围,如果处理不好,就会引起铁塔安装的困难,甚至铁塔无法安装到位,不能满足规范要求.因此,在处理不等长腿转角塔的基础预偏时,不仅要提出垂直方向的预偏值,还要计算出水平方向的的位移值△C.△c值可按相似三角行简化计算如下:AC=±等△H(2)其中:△c一基础面的水平位移(mm)C—铁塔基础根开(mm)△日--铁塔接腿级差(硼)△h—基础预偏值(硼),由(1)式确定3终端塔基础的预偏由于终端塔的导,地线在龙门架侧放松,张力较小,所以龙门架侧的两条腿为受拉腿,导,地线在线路侧张紧,张力较大,线路侧的两条腿为受压腿,同时终端塔通常还带有大转角,如图2所示.门架侧圈2终端塔■硼的预■圈为使终端塔不向线路侧倾斜,当为等长接腿时,AL则受压腿B腿抬高△h,A,C腿抬高.当为不'等长接腿时,如图2所示,如果铁塔在沿B,D腿方向绕D点旋转预偏时,B点沿对角线方向偏移了△C.因此,B腿不仅在x轴方向上发生了偏移,在Y轴方向上也发生了等量的偏移.ALAXB=△YB=△HBD(3)●U其中:△HBD—B,D腿的接腿级差(舢)同理可以求出A,c腿的偏移量.4结论送电线路承力铁塔基础的预偏,应根据承力铁塔在工程现场的实际使用情况,充分考虑承力铁塔的类型,转角度数,高低接腿基础根开等综合条件, 计算出合理的基础预偏值,以满足转角铁塔塔身最佳受力需要,达到规范预偏要求.......●,......●。
