广东源兴二次元影像测量仪 YVM-CSPC

二次元影像测量仪操作规范一、设备准备1.在使用二次元影像测量仪之前，需要将设备放置在平稳的地面上，确保其稳定性和安全性。

2.检查设备的电源线是否安全连接，并将电源线插入稳定的电源插座中。

3.检查设备的相机镜头和光源是否干净，并在需要的情况下进行清洁。

4.检查设备的测量标准件是否放置正确、固定牢固，并且不会对测量结果产生干扰。

二、操作流程1.打开电源开关，等待设备启动完成并进入工作状态。

2.启动相关测量软件，并根据需要进行设置和参数调整，如测量精度、测量速度等。

3.将待测物放置在仪器的测量平台上，并调整焦距和光源亮度，以确保物体图像清晰可见。

4.在测量软件界面上进行相关操作，如选择测量类型、设定测量范围等。

三、测量操作1.在进行测量之前，应该先进行校准操作，以确保测量结果的准确性和可重复性。

2.在进行测量时，需要注意保持测量平台的水平和稳定，以避免姿态变化对测量结果的影响。

3.保持测量环境的适宜，避免光线干扰和其他干扰因素的影响。

4.在进行测量时，应该保持手操作稳定，避免手抖或移动引起测量误差。

5.在测量过程中，应该根据需要进行多次测量并取平均值，以提高测量结果的精度和可靠性。

四、设备维护1.定期对设备进行维护和保养，包括清洁设备表面、镜头、光源等，确保设备的正常使用和寿命延长。

2.定期检查设备的连接线是否良好，避免因松动引起设备运行不稳定或故障。

以上是对二次元影像测量仪操作规范的详细说明，通过遵守这些规范，可以保证设备的正常运行和测量结果的准确性。

同时，还需要不断学习和研究测量技术，提高操作技能和分析能力，以便更好地应用二次元影像测量仪。

二次元影像测量仪的原理及作用介绍
一、什么是二次元影像测量仪
二次元影像测量仪是一种利用摄像机、计算机及数据处理软件，对物体进行图像采集、图像处理和测量的现代高精度测量仪器。

二、原理
二次元影像测量仪主要由摄像机、光源、自动调焦、校正板、图像处理软件等组成。

其原理是采用高分辨率的CCD或CMOS作为摄像机的感光元件，记录下物体的影像，通过光源照明、自动调焦、校正板等手段进行影像校正，最终通过图像处理软件输出测量结果。

三、作用
1.测量长度、角度、面积和体积等
二次元影像测量仪可以通过对采集到的图像进行测量，快速的测量出物体的长度、角度、面积和体积等参数。

2.检测形位公差
形位公差是工业生产中非常重要的一项参数。

二次元影像测量仪可以通过对多个采集的图像进行比较，检测出物体的形位公差，保证产品的质量。

3.快速建立3D模型
通过采集多个角度和方向的物体图像，结合三维扫描仪等设备，可以快速建立物体的三维模型，为后续的仿真、设计和制造提供基础。

4.应用于电子元器件的测量
二次元影像测量仪可以应用于电子元器件的测量，对电子元器件的性能进行分析和评估，帮助企业提高生产效率和产品质量。

四、总结
随着科技的发展和工业的智能化，二次元影像测量仪正逐步取代传统的测量仪器，成为工业生产中不可或缺的一种高精度测量仪器。

我们相信，在不久的将来，二次元影像测量仪将会更加成熟和完善，成为工业生产中的重要支撑。

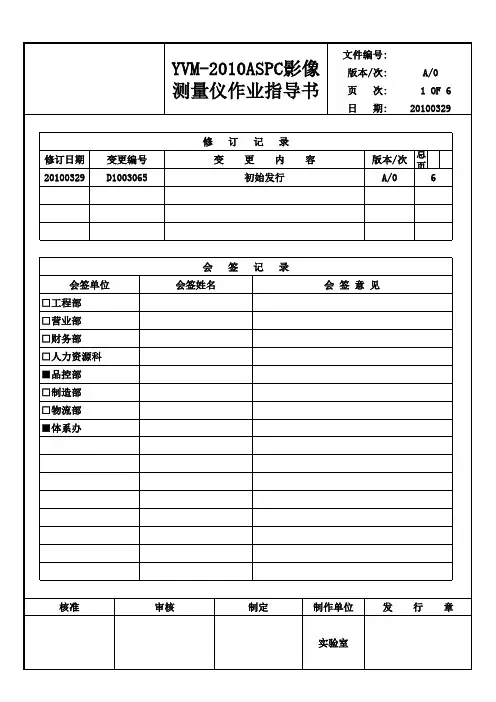

20100329日 期:一、目的：使操作员能熟练掌握仪器的使用操作步骤；二、适用范围：2.1 二次元影像测量仪，设备型号：YVM-2010ASPC。

2.2 适用于本公司相关型号的仪器。

2.3 生产厂商：源兴光学。

三、定义：略四、职责：4.1 操作员：仪器之使用与日常保养， 仪器之测试与管理。

五、作业内容：5.1仪器介绍1）彩色CCD摄像机照5）焦距调节手柄2）倍数调节钮6）软件控制界面3）样品放置台7）上光镜4）Y轴转动手柄8）X轴转动手柄2573148620100329日 期:5.2软件的运用5.2.1打开运用软件。

5.2.2点功能：此功能用来测量点的坐标，在量测功能内选择点的功能，在工件上找到所需的点，然后按下空格键，在软件内即可看到你所取的点，在结果栏位内会看到点所在的坐标。

5.2.3线功能：此功能用来测量两点之间线段的长度，在量测功能内选择线功能，在工件上找到所需的第一个点，按下空格键，再在工件上找到所需第二个点，按下空格键，在软件内即可看到你所取的线，在结果栏位内可看到线所在的起点、终点坐标，垂直距，水平距，长度等参数的显示。

（说明：在取点时可在“点数”栏位内对点数进行更改，以达到多取点）5.2.4点线距功能：此功能用来测量一个点或是一条边到另一条边的距，在量测功能内选择点线距的功能，在工件的一条边或者是一个点上找到所需的第一个点，再在工件的另一条便上找到所需第二个点和第三点，在软件内即可看到所取得点线距，在结果栏位内会看到点线距所在的起点、终点坐标，垂直距、水平距等参数的显示。

5.2.5平行线距功能：此功能用来测量一条边到另一条边的距离，在量测功能内选择平行线距的功能，在工件的一条边上找到所需的第一个点和第二个点，再在工件的另一条边上找到所需第三个点和第四点，在软件内即可看到所取的平行线距，在结果栏位内可看到平行线距所在的平均距、最大距、最小距、平行度等参数的显示。

（说明：在取点时可在“点数”栏位内对点数进行更改，以达到多取点）5.2.6角度功能：此功能用来测量一条边到另一条边所组成的角度，在量测功能内选择角度的功能，在工件的一条边上找到所需的第一个点和第二个点，再在工件的另一条边上找到所需第三个点和第四点，在软件内即可看到所取的角度，在结果栏位内可看到角度所在的角度、180度补角、360度补角、交点所有坐标等参数的显示。

1 OF 10一、目的：使操作员能熟练掌握仪器的使用操作步骤；二、适用范围：2.1 二次元影像测量仪，设备型号：YVM-VMS15102.2 适用于本公司相关型号的仪器。

2.3 生产厂商：源兴光学。

三、定义： 略四、职责：4.1 操作员：仪器之使用与日常保养， 仪器之测试与管理。

五、作业内容：5.1仪器介绍1）彩色CCD摄像机照5）焦距调节手柄2）倍数调节钮6）软件控制界面3）样品放置台7）上光镜4）Y轴转动手柄8）X轴转动手柄5.2软件的运用5.2.1打开运用软件。

257314862 OF 10一、目的：使操作员能熟练掌握仪器的使用操作步骤；二、适用范围：2.1 二次元影像测量仪，设备型号：YVM-VMS15102.2 适用于本公司相关型号的仪器。

5.2.2点功能：此功能用来测量点的坐标，在量测功能内选择点的功能，在工件上找到所需的点，然后按下空格键，在软件内即可看到你所取的点，在结果栏位内会看到点所在的坐标。

5.2.3线功能：此功能用来测量两点之间线段的长度，在量测功能内选择线功能，在工件上找到所需的第一个点，按下空格键，再在工件上找到所需第二个点，按下空格键，在软件内即可看到你所取的线，在结果栏位内可看到线所在的起点、终点坐标，垂直距，水平距，长度等参数的显示。

（说明：在取点时可在“点数”栏位内对点数进行更改，以达到多取点）5.2.4点线距功能：此功能用来测量一个点或是一条边到另一条边的距，在量测功能内选择点线距的功能，在工件的一条边或者是一个点上找到所需的第一个点，再在工件的另一条便上找到所需第二个点和第三点，在软件内即可看到所取得点线距，在结果栏位内会看到点线距所在的起点、终点坐标，垂直距、水平距等参数的显示。

5.2.5平行线距功能：此功能用来测量一条边到另一条边的距离，在量测功能内选择平行线距的功能，在工件的一条边上找到所需的第一个点和第二个点，再在工件的另一条边上找到所需第三个点和第四点，在软件内即可看到所取的平行线距，在结果栏位内可看到平行线距所在的平均距、最大距、最小距、平行度等参数的显示。

二次元影像测量仪的原理与适用介绍引言相信大家都有使用或者了解过影像测量仪，但你们知道二次元影像测量仪是什么吗？它和一般的测量仪有何不同呢？本文将为大家介绍二次元影像测量仪的原理和适用范围。

二次元影像测量仪的原理二次元影像测量仪是一种通过两张二维影像测量三维物体的仪器。

它通过两个摄像头在物体上分别拍摄两张图片，然后通过软件计算出物体的三维坐标，实现测量的目的。

二次元影像测量仪的准确度取决于两张图片的角度和距离。

例如，如果两张图片拍摄角度过大，或者距离过近，就会导致计算出的三维坐标误差较大。

因此，在使用二次元影像测量仪时，需要正确选择拍摄角度和距离。

除了拍摄角度和距离外，二次元影像测量仪还需要进行特殊的校正。

这是因为拍摄物体时，两个摄像头的角度和距离并不完全一致，而这些微小的不同会产生影响。

进行校正可帮助消除这些误差。

二次元影像测量仪的适用范围与优缺点二次元影像测量仪广泛使用于制造业、检测业和医疗行业。

由于其非接触式的特点，它可以在不破坏物体的前提下进行测量，从而保护物体的完整性。

以下详细介绍二次元影像测量仪在各个行业的适用范围：制造业在制造业中，二次元影像测量仪可以进行各种精密测量，例如组件尺寸检测、表面形貌检测、铆接孔位置测量等。

检测业二次元影像测量仪在检测业中的应用也非常广泛，可用于检测各种不同形状的物体，例如铸件、模具、电路板等。

医疗行业在医疗行业中，二次元影像测量仪可用于内窥镜检查、手术器械测量和群体筛查等工作。

由于其非接触的特点，它可以保持医患安全和卫生。

二次元影像测量仪的优点是可以快速、精确地测量各种不同形状和大小的物体，可以避免人为测量出现的误差。

缺点是在拍摄时需要注意拍摄角度和距离，以及进行特殊的校正工作，这些操作需要一定的技能和经验。

结论二次元影像测量仪是一种非常有用的测量仪器，广泛应用于制造业、检测业和医疗行业等。

它的优点在于可以快速、精确地测量各种不同形状和大小的物体，并且不破坏物体。

YVM-C系列影像测量仪YVM-C系列影像测量仪仪器用途非接触影像测量仪是一种由高解析度CCD彩色摄像机、连续变倍物镜、PC电脑显示器、转接盒、精密光学尺、2D资料测量软体与高精度工作台等精密机械结构组成的高精度、高效率光电测量仪器，以二维测量为主，也能作三维测量。

它被广泛应用在各种不同的精密产业中，如电子元件、精密模具、精密刀具、弹簧、螺丝加工、塑胶、橡胶、油封止阀、照相机零件、脚踏车零件、汽车零件、导电橡胶、PCB加工等各种精密加工业，是机械、电子、仪表、钟表、轻工、塑胶等行业，院校、研究所和计量检定部门的计量室、试验室以及生产车间不可缺少的计量检测设备之一。

仪器的图片仪器规格参数型号参数YVM1510CSPCYVM2010CSPCYVM3020CSPCYVM4030CSPC工作台X,Y轴行程150X100mm200X100mm300X200mm400X300mm Z轴行程(mm)160调焦及辅助测量工作台尺寸306X256mm356X256mm456X306mm606X456mm 传动方式X、Y轴光杆传动，Z轴齿轮传动数位测量系统光学尺解析度：X、Y、Z轴0.001mm测量软件一套脚踏开关采样接口，RS232打印机接口影像描准系统高解析度CCD彩色摄像机，PC电脑一套，影像卡0.7-4.5X变焦镜头,总视频放大倍率为34-220X配2X物镜时,总视频放大倍率可到440X数据转接卡照明系统可调试LED环形表面光及轮廓光电气参数输入电压AC220V/AC110V、50-60HZ外形尺寸(mm) 500X550X680 500X550X680 600X900X680960X820X94仪器重量127Kg 140Kg 190Kg 350Kg仪器结构与工作原理影像测量仪又名精密影像式测绘仪，是在数显投影仪的基础上的一次质的飞跃，是投影仪的升级换代版，它克服了传统投影仪的不足，是集光、机、电、计算机图像技术于一体的新型高精度、高科技测量仪器。

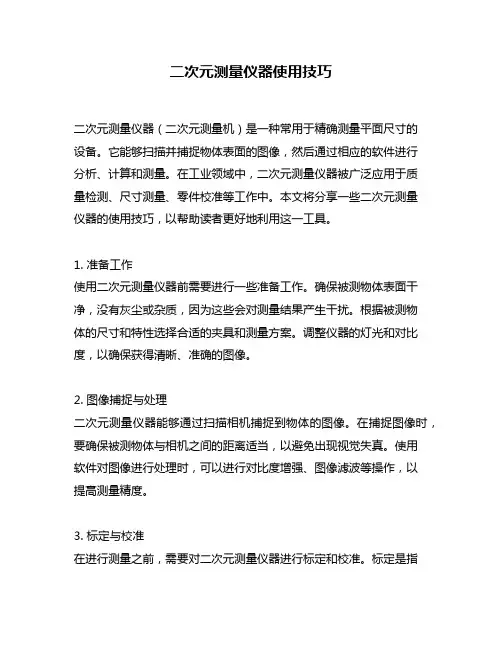

二次元测量仪器使用技巧二次元测量仪器（二次元测量机）是一种常用于精确测量平面尺寸的设备。

它能够扫描并捕捉物体表面的图像，然后通过相应的软件进行分析、计算和测量。

在工业领域中，二次元测量仪器被广泛应用于质量检测、尺寸测量、零件校准等工作中。

本文将分享一些二次元测量仪器的使用技巧，以帮助读者更好地利用这一工具。

1. 准备工作使用二次元测量仪器前需要进行一些准备工作。

确保被测物体表面干净，没有灰尘或杂质，因为这些会对测量结果产生干扰。

根据被测物体的尺寸和特性选择合适的夹具和测量方案。

调整仪器的灯光和对比度，以确保获得清晰、准确的图像。

2. 图像捕捉与处理二次元测量仪器能够通过扫描相机捕捉到物体的图像。

在捕捉图像时，要确保被测物体与相机之间的距离适当，以避免出现视觉失真。

使用软件对图像进行处理时，可以进行对比度增强、图像滤波等操作，以提高测量精度。

3. 标定与校准在进行测量之前，需要对二次元测量仪器进行标定和校准。

标定是指通过已知尺寸的物体进行测量仪器的精确度调整，以确保测量结果的准确性。

校准是指对测量仪器进行零位偏置的调整，以保证测量结果的相对准确性。

定期进行标定和校准可以提高二次元测量仪器的测量精度。

4. 测量与分析使用二次元测量仪器进行测量时，可以选择单点、多点或全面扫描的方式，具体取决于被测物体的形状和尺寸。

在进行测量时，要保持相机和物体的相对位置稳定，避免发生晃动或移动。

测量完成后，可以使用测量软件进行数据分析和处理，以获得具体的尺寸和形状参数。

5. 数据输出与报告二次元测量仪器通常可以将测量数据导出为电子表格或CAD文件等格式。

根据需要，可以生成测量报告、尺寸分析图表等输出结果。

在整理数据时，要注意去除异常值和误差，并对数据进行合理的统计和展示，以便更好地理解测量结果。

总结回顾：通过上述技巧和步骤，我们可以更好地使用二次元测量仪器进行测量。

在使用前，需要进行准备工作，并调整仪器的参数。

图像捕捉与处理是关键步骤，通过合适的操作可以提高测量精度。

二次元影像测量仪操作规程一、作业准备1.接通仪器，电脑电源；2.准备好待测量零件，相应图纸，磁性固定块，三棱镜等；3.检查测量仪各部件工况是否良好，将测量仪擦拭干净；4.将待测零件及磁性固定块表面擦试干净，不得有污染物在待测表面。

二、操作步骤1.点击电脑桌面“VMM2.2C”图标，打开测量仪电源开关为“ON”2.放置待测样品至投影仪镜头正下方，观察镜头倍数，并在软件中设置相应倍数（正常取0.7倍数）3.打开测量仪光源（可选上光源或下光源），移动工作台面X或Y方向，使零件影像在软件视图中出现，调整镜头焦距直至零件轮廓清晰4.绘制轮廓线：（1）手动测绘：点击“绘图”，可选择“两点绘直线”“多点绘直线”“多点绘圆弧”等命令，沿轮廓线边缘手动选点绘图（2）自动测绘：点击“自动测绘”，可选择“直线”“整圆”“圆弧”等命令，沿轮廓线边缘单击，可自动捕捉轮廓线上点，完成绘图注：“编辑”命令的使用，在手动或自动测绘中，有时需要选择“两线交点”“两圆切线”“两线相切弧”“删除或延伸”等命令来绘制交点，切线，相切弧等，选择绘制两线交点按钮，点击需要交点的两条直线可自动绘制出两条直线的交点。

5.零件尺寸的测量和数据的读取（1）点击“测量”命令可完成点到点，线到线距离标注，单击已绘制圆弧，直接读取相关数据（2）单击“标注”命令，可完成水平或垂直线性标注，角度等相关尺寸标注6.CAD图纸和零件1：1比对（1）将待测零件CAD图纸保存为DXF格式，打开“VMM2.2C”，选择0.7倍率，将坐标系选择为机械坐标系，清除坐标系上的X、Y、Z的坐标值。

（2）打开保存好的DXF文件，将CAD 图纸导入软件中，打开坐标设置，选取两点决定X轴或两线决定X轴，在图纸中选取两点或两线设置X 轴。

（3）将设置好坐标轴的文件保存为DXF 格式，存档。

（4）关闭软件重新打开，将待测零件放入镜头下方，调整好焦距，坐标系选择为工件坐标系，清除坐标系上的X、Y、Z的坐标值。

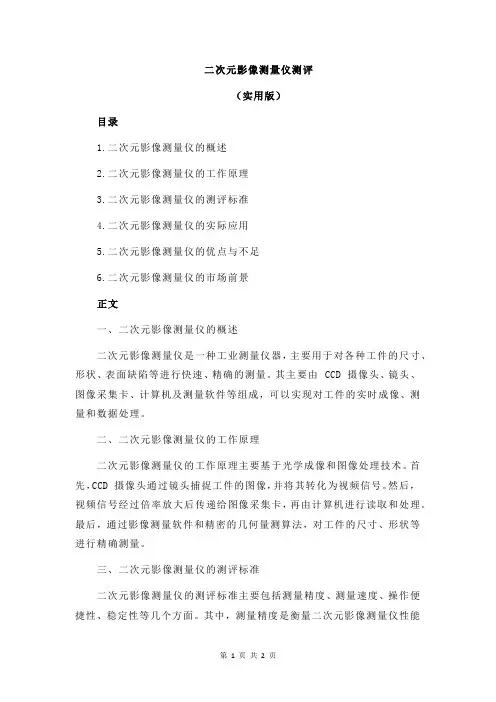

二次元影像测量仪测评（实用版）目录1.二次元影像测量仪的概述2.二次元影像测量仪的工作原理3.二次元影像测量仪的测评标准4.二次元影像测量仪的实际应用5.二次元影像测量仪的优点与不足6.二次元影像测量仪的市场前景正文一、二次元影像测量仪的概述二次元影像测量仪是一种工业测量仪器，主要用于对各种工件的尺寸、形状、表面缺陷等进行快速、精确的测量。

其主要由 CCD 摄像头、镜头、图像采集卡、计算机及测量软件等组成，可以实现对工件的实时成像、测量和数据处理。

二、二次元影像测量仪的工作原理二次元影像测量仪的工作原理主要基于光学成像和图像处理技术。

首先，CCD 摄像头通过镜头捕捉工件的图像，并将其转化为视频信号。

然后，视频信号经过倍率放大后传递给图像采集卡，再由计算机进行读取和处理。

最后，通过影像测量软件和精密的几何量测算法，对工件的尺寸、形状等进行精确测量。

三、二次元影像测量仪的测评标准二次元影像测量仪的测评标准主要包括测量精度、测量速度、操作便捷性、稳定性等几个方面。

其中，测量精度是衡量二次元影像测量仪性能的重要指标，一般以微米为单位表示。

测量速度则影响到测量效率，越快越好。

操作便捷性和稳定性则是衡量仪器易用性和可靠性的重要指标。

四、二次元影像测量仪的实际应用二次元影像测量仪广泛应用于各种工业领域，如机械制造、电子制造、模具制造、航空航天等。

它可以对各种尺寸、形状、表面缺陷等进行快速、精确的测量，为企业提高生产效率、降低生产成本提供了有力支持。

五、二次元影像测量仪的优点与不足二次元影像测量仪的优点主要包括：测量精度高、测量速度快、操作便捷、稳定性好、可以实现无接触测量等。

不足之处主要包括：对环境光照敏感、测量范围有限、对测量人员的技术水平有一定要求等。

六、二次元影像测量仪的市场前景随着工业现代化进程的加速，对工业测量仪器的需求越来越大。

二次元影像测量仪具有高精度、高效率、高稳定性等优点，市场前景广阔。

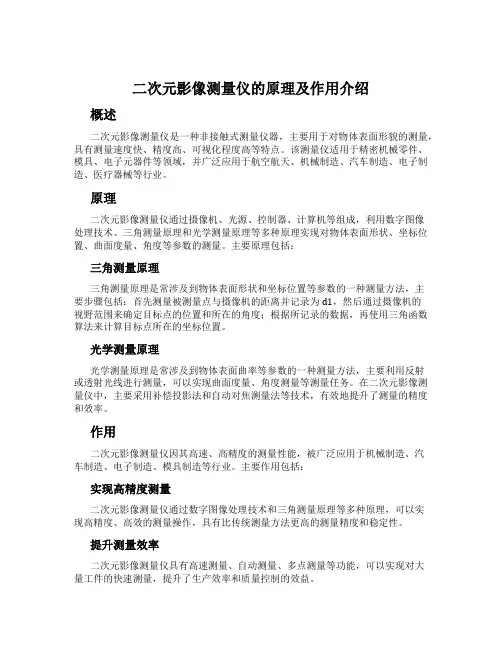

二次元影像测量仪的原理及作用介绍概述二次元影像测量仪是一种非接触式测量仪器，主要用于对物体表面形貌的测量，具有测量速度快、精度高、可视化程度高等特点。

该测量仪适用于精密机械零件、模具、电子元器件等领域，并广泛应用于航空航天、机械制造、汽车制造、电子制造、医疗器械等行业。

原理二次元影像测量仪通过摄像机、光源、控制器、计算机等组成，利用数字图像处理技术、三角测量原理和光学测量原理等多种原理实现对物体表面形状、坐标位置、曲面度量、角度等参数的测量。

主要原理包括：三角测量原理三角测量原理是常涉及到物体表面形状和坐标位置等参数的一种测量方法，主要步骤包括：首先测量被测量点与摄像机的距离并记录为d1，然后通过摄像机的视野范围来确定目标点的位置和所在的角度；根据所记录的数据，再使用三角函数算法来计算目标点所在的坐标位置。

光学测量原理光学测量原理是常涉及到物体表面曲率等参数的一种测量方法，主要利用反射或透射光线进行测量，可以实现曲面度量、角度测量等测量任务。

在二次元影像测量仪中，主要采用补偿投影法和自动对焦测量法等技术，有效地提升了测量的精度和效率。

作用二次元影像测量仪因其高速、高精度的测量性能，被广泛应用于机械制造、汽车制造、电子制造、模具制造等行业。

主要作用包括：实现高精度测量二次元影像测量仪通过数字图像处理技术和三角测量原理等多种原理，可以实现高精度、高效的测量操作，具有比传统测量方法更高的测量精度和稳定性。

提升测量效率二次元影像测量仪具有高速测量、自动测量、多点测量等功能，可以实现对大量工件的快速测量，提升了生产效率和质量控制的效益。

实现可视化测量二次元影像测量仪通过数字图像处理技术和三维可视化技术等手段，可以实现对物体表面形状、坐标位置等参数的高清晰图像记录和显示，提高了测量的可视性和操作性。

结论二次元影像测量仪作为一种高速、高精度、可视化的测量仪器，已成为众多制造企业提升质量管理水平和增强市场竞争力的重要工具。

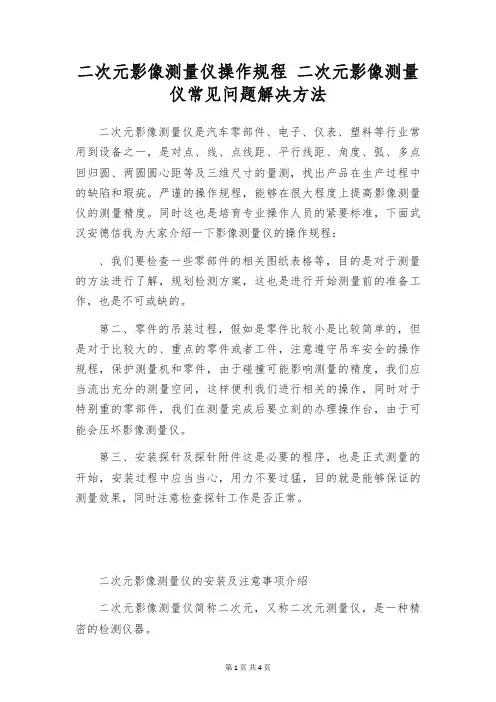

二次元影像测量仪操作规程二次元影像测量仪常见问题解决方法二次元影像测量仪是汽车零部件、电子、仪表、塑料等行业常用到设备之一，是对点、线、点线距、平行线距、角度、弧、多点回归圆、两圆圆心距等及三维尺寸的量测，找出产品在生产过程中的缺陷和瑕疵。

严谨的操作规程，能够在很大程度上提高影像测量仪的测量精度。

同时这也是培育专业操作人员的紧要标准，下面武汉安德信我为大家介绍一下影像测量仪的操作规程：、我们要检查一些零部件的相关图纸表格等，目的是对于测量的方法进行了解，规划检测方案，这也是进行开始测量前的准备工作，也是不可或缺的。

第二、零件的吊装过程，假如是零件比较小是比较简单的，但是对于比较大的、重点的零件或者工件，注意遵守吊车安全的操作规程，保护测量机和零件，由于碰撞可能影响测量的精度，我们应当流出充分的测量空间，这样便利我们进行相关的操作，同时对于特别重的零部件，我们在测量完成后要立刻的办理操作台，由于可能会压坏影像测量仪。

第三、安装探针及探针附件这是必要的程序，也是正式测量的开始，安装过程中应当当心，用力不要过猛，目的就是能够保证的测量效果，同时注意检查探针工作是否正常。

二次元影像测量仪的安装及注意事项介绍二次元影像测量仪简称二次元，又称二次元测量仪，是一种精密的检测仪器。

因此在安装新机的过程中，要特别注意相关细节。

一旦疏忽了某个小小的因素，都有可能会影响整台影像仪的测量精度。

下面我们就来普及一下二次元影像测量仪的安装步骤：1、新开机在运至安装地点要避开一路颠簸。

装卸车辆时，注意轻上轻下。

为新机选择一个相对水平平整一点的场所。

安装影像仪之前先取出说明书，并认真认真的阅读。

2、安装地面底脚。

地面底脚是由金属支架和橡胶垫制造的，并且高度可做任意调整。

因此安装好地面的底脚是一个紧要的环节。

安装完后，可以用水平仪器检测是否合格。

3、安装三个坐轴固定架。

4、可以拿工件做一个试测。

5、光源不要频繁的开关。

6、仪器的电脑可以不要连接网络。

一、目的
为了正确操作影像测量仪，做好必要的检查和维护工作，提高设备的使用效率，延长设备的使用寿命，特制定本操作和使用规程。

二、使用范围
该影像测量仪主要用于丝网、印刷好的介质及其它细微元件的检测。

三、仪器概况
四、操作规程
5.1 使用影像测量仪后，必须对工作台进行清洁。

5.2 移动平台的滚珠丝杆、导轨应每月加一次润滑黄油，确保移动平台正常工作。

5.3其余保养内容请见《影像测量仪周期检查保养记录表》JEYSDCJLT003.001。

六、相关文件及记录
6.1《影像测量仪周期检查保养记录表》JEYSDCJLT003.001
附表一
拟制：日期：
审核：日期：
批准：日期：。

2次元测量仪使用方法嘿，朋友们！今天咱来聊聊二次元测量仪的使用方法。

这玩意儿啊，就像是一个神奇的魔法盒子，能帮我们解开好多测量的小秘密呢！你看啊，二次元测量仪就像是一个超级敏锐的小侦探，能把各种形状和尺寸都看得清清楚楚。

首先呢，你得把它放在一个平稳的地方，可别摇摇晃晃的，不然它怎么能好好工作呀！就好比你跑步的时候，脚下不稳还能跑得快吗？然后呢，把你要测量的东西轻轻地放在测量台上，就像对待宝贝一样温柔。

要是你毛手毛脚的，把东西扔上去，那它可不高兴啦，说不定还会闹脾气给你错的数据呢！接着，打开测量仪的开关，看着那屏幕亮起来，是不是感觉特别有科技感？这时候啊，你就可以通过操作按钮或者软件来让它开始工作啦。

它的眼睛可尖了，能一下子就捕捉到物体的轮廓和尺寸。

你可以想象一下，它就像是一个超级厉害的画家，能把物体的样子完美地画下来。

在测量的过程中，你可得有点耐心哦。

别着急忙慌的，要仔细地观察数据，看看是不是准确。

要是你粗心大意，那可就白费功夫啦。

还有哦，不同的二次元测量仪可能会有一些小小的差别，就像每个人都有自己的个性一样。

所以在使用之前，一定要好好看看说明书，了解清楚它的脾气和特点。

可别等用错了方法再来后悔呀！你说，这二次元测量仪是不是很神奇？它能帮我们测量出那么多精确的数据，让我们的工作和生活都变得更加方便。

咱可得好好善待它，让它发挥出最大的作用呀！总之呢，使用二次元测量仪就像是一场有趣的冒险。

只要你认真对待，按照正确的方法来操作，它肯定会给你带来意想不到的惊喜和收获。

怎么样，是不是已经迫不及待想要去试试啦？别犹豫啦，赶紧行动起来吧！。

二次元影像测量仪测量方法引言随着科技的不断进步，影像测量技术在生产工艺和科学讨论中得到了广泛的应用。

其中，二次元影像测量技术以其高精度、高效率的优点受到了国内外的广泛关注。

本文将介绍二次元影像测量仪的相关学问和测量方法，帮忙读者更好地了解二次元影像测量技术。

二次元影像测量仪的原理二次元影像测量仪是一种利用相机、投影仪和计算机等技术所构成的测量系统。

其紧要原理是通过相机对待测物体进行数码影像采集，然后通过计算机处理图像数据，对物体进行三维坐标计算和三维形态重修，并最后得出待测物体的尺寸和形状参数。

二次元影像测量仪紧要包括一下几个部分：1.相机系统：紧要是进行图像采集；2.灯光系统：供应均匀的光源，保证被测物体的光照条件一致；3.投影仪：将标准尺寸的标定板投影在被测物体上，对比标定板和影像，计算得出被测物体的形态；4.三维重修算法：对二维影像数据进行三维重修，并计算出物体的尺寸和形状参数。

二次元影像测量仪的使用方法确定测量对象和测量范围在测量前，需要先确定测量对象和测量范围。

由于二次元影像测量仪测量的是物体的表面形态，因此需要保证测量对象的表面光滑、干净且不会辐射。

同时，还需要合理的选择物体表面的点来进行测量。

进行测量前的标定在二次元影像测量仪进行测量前，需要进行系统标定，包括相机内参标定、相机外参标定和标定板测量等。

标定后，就可以在图像中进行真实尺寸的测量。

进行测量在进行二次元影像测量仪测量时，首先需要使用投影仪将标定板投影到测量对象的表面上，然后启动相机进行图像采集。

在采集到的图像中，需要选择相应的测量工具进行测量，例如直线测量、角度测量、圆的直径测量等。

其中，直线测量是常用的测量工具之一、其测量原理是，在待测物体表面选择两个特征点，然后拖动相应的直线工具进行测量，依据图像中直线的长度，结合标定板的真实长度计算得出实际测量的长度。

对于一些多而杂曲面的物体，需要进行多次测量并进行数据的平均值处理以提高测量的精准性。

二次元测量仪器测量方法二次元测量仪器是一种高精度的测量设备，主要用于测量平面上的各种尺寸和形状。

它可以通过数字化的方式将测量结果转化为数字信号，从而实现高精度的测量和数据处理。

在工业生产和科学研究中，二次元测量仪器已经成为不可或缺的重要工具。

二次元测量仪器的测量方法主要包括以下几个方面：1. 准备工作在进行测量之前，需要对二次元测量仪器进行校准和调试。

校准的目的是确保测量结果的准确性和可靠性。

调试的目的是使仪器能够正常工作，并且能够满足测量要求。

此外，还需要准备好测量样品，并对样品进行清洁和处理，以确保测量结果的准确性。

2. 测量操作在进行测量操作时，需要将样品放置在二次元测量仪器的测量台上，并调整测量仪器的参数，以适应不同的测量要求。

在测量过程中，需要注意保持测量仪器和样品的稳定性，避免外界干扰和误差的产生。

同时，还需要注意测量仪器的精度和分辨率，以确保测量结果的准确性和可靠性。

3. 数据处理在测量完成后，需要对测量结果进行数据处理和分析。

数据处理的方法包括数据清洗、数据筛选、数据转换和数据统计等。

通过数据处理和分析，可以得到样品的尺寸、形状、表面质量和其他相关参数。

此外，还可以通过数据处理和分析，对样品的性能和质量进行评估和判定。

4. 结果输出在数据处理和分析完成后，需要将测量结果输出到计算机或其他设备上。

输出的结果包括数字化的测量数据、测量图像和测量报告等。

通过结果输出，可以方便地进行数据共享、数据比较和数据分析，从而提高工作效率和数据质量。

综上所述，二次元测量仪器的测量方法包括准备工作、测量操作、数据处理和结果输出等方面。

在进行测量时，需要注意测量仪器的精度和分辨率，保持测量仪器和样品的稳定性，避免外界干扰和误差的产生。

通过数据处理和分析，可以得到样品的尺寸、形状、表面质量和其他相关参数，从而实现高精度的测量和数据处理。

二次元影像测量仪安全操作及保养规程1. 引言二次元影像测量仪是一种高精度测量工具，广泛应用于制造业、机械加工、航空航天等领域。

然而，在使用过程中，若操作不当或不加维护保养，可能会对设备及人员造成损害和伤害。

因此，编写本文档旨在为使用者提供二次元影像测量仪的安全操作和保养规程，以确保设备的正常运行和操作人员的安全。

2. 设备的安全操作规程在使用二次元影像测量仪时，必须遵守以下安全操作规程：2.1 设备的安装1.在室内使用二次元影像测量仪时，应选择干燥、无尘的地方进行安装，并确保设备周围的空气流通畅通。

2.确保设备上有足够的空间来操作，不要放置其他物品，如化学品等。

2.2 设备的操作1.操作人员在使用前必须参照设备说明书，了解仪器的操作方法和规则。

2.操作人员应该仔细检查设备的电源插头是否牢固，确保电源线路的正确接地。

3.在进行操作前要核对设备是否已正确运行，确保所有测量参数都已配置好。

4.严禁手部靠近运动轴线和镜头，避免意外碰撞。

5.禁止在设备运行时做任何移动或调整动作，如需要调整仪器或更换零部件，请先停机操作。

6.在仪器使用过程中，如出现异常操作，应立即停止操作并通知资深维修人员。

2.3 设备的维护1.负责保养的人员应当按照说明书要求进行定期检查和维护，确保设备处于正常状态。

2.设备表面必须保持清洁和干燥。

3.定期清除测量仪器内部积聚的尘埃和杂物，并使用轻微的压缩空气吹洗仪器。

4.如果设备在运行过程中出现异常，应立即停机并通知资深技术维修人员处理。

3. 设备保养规程以下是保持设备寿命并确保稳定性的保养规程：1.设备需要定期进行标定，以保证其准确性和测量精度。

2.成功测量之后，请立即将设备的测量结果及时记录下来，不要重复测量。

3.定期检查仪器镜头和定位准确度，如发现损坏或机械卡滞，请立即联系维护人员处理。

4.应定期检查使用环境和设备的操作方式，更换或修复任何损坏或磨损的零部件。

5.在长时间未使用仪器时，可以使用防尘罩或塑料薄膜等材质进行覆盖物来保持设备清洁。

二次元影像测量仪二次元影像测量仪技术指标恒温恒湿试验机、低温冰箱，工业低温储存箱，冷热冲击试验机、步入式恒温恒湿试验室、烧机老化房、精密烘箱、振动试验机、盐雾试验机、疝灯耐气候试验箱、紫外光老化试验箱、二氧化硫试验箱、模.专门为市场需要而设计的一种中档拉力试验机.本产品接受双立柱结构,具有稳定性好,适用范围广,使用便利等.新能源雷击浪涌发生器紧要是用来评定电子、电气设备防范在受到来自开关切换和自然界雷击所引起的高能量瞬变.YHT—850A推拉力计是专门为市场需要而设计的一种中档型拉压力测试机台.本产品接受双立柱结构,具有.雷击浪涌发生器产品的性能完全符合或超过国际标准IEC61000—4—5和国家标准GB/T17626.桌上型恒温恒湿试验机,小巧精致,不占空间.适合研发品控等部门使用.紧要部件全进口部件,牢靠性高.价.SUG61005B智能型雷击浪涌发生器产品的性能完全符合或超过国际标准IEC61000—4—5和国家.YHT—200A移动电话拉力试验机，是专为移动电话行业开发的测试仪器，用于检测移动电话及附件（电路板焊点、充电接.SUG61005CX智能型雷击浪涌发生器产品的性能完全符合或超过国际标准IEC61000—4—5和国.三槽式冷热冲击试验机是利用低温及高温蓄冷热储存槽，依动作需要打开DAMPER，将储存槽内之冷热温度导.可程式恒温恒湿箱体积:80/150/225/408/800/1000L（任由客户选择,亦可以依据指定.两槽式冷热冲击试验机区分与传统的三槽式,是利用低温及高温蓄冷热槽，依动作需要，将吊篮（放置试验产品）.冷热冲击试验机用途该试验设备紧要用于对电工、电子产品，以及其原器件依照国家军用标准要求或用户自定要.雷击浪涌发生器用于评估设备电源线和内部连接线在经受来自开关切换及自然界雷击所引起高能量瞬变干扰时的性.可程序恒温恒湿试验机产品特点：⑴.平衡调温调湿掌控系统（BTHC）,以P.I.D.方式掌控SSR.智能型雷击浪涌发生器产品的性能完全符合或超过国际标准IEC61000—4—5和国家标准GB/T176.二次元影像测量仪（又名影像式测绘仪）是建立在CCD数位影像的基础上，依托于计算机屏幕测量技术和空间几何运算的强大软件本领而产生的。

二次元影像测量仪的原理与适用介绍
影像式精密测绘仪系列产品，克服了传统投影仪的不足，能将被测物体影像直接输入到计算机，使其数字化；
在电脑或显示屏上生成画面让您更直观、简便、清晰的了解产品的形状、大小及尺寸。

同时，您可以将所测得结果输出到Excel或Word软件里面作数据备份和客户所需测量资料传送。

产品集绘图、测量、数据转换等功能为一体，功能更强大，操作更简便。

二次元影像测量仪工作原理：
二次元影像测量仪使用本身的硬件(CCD，目镜，物镜数据线，视频采集卡)将所能捕捉到的图像通过数据线传输到电脑的数据采集卡中，之后由软件在电脑显示器上成像，由操作员用鼠标在电脑上进行快速的测量。

以上的工序基本在几万分之一秒完成，所以可以把他看作是实时检测设备，或者狭隘一点可以称为动态测量设备。

如果配置合乎要求，设备不会产生图像滞后现象。

因工件大小而议，工作台可以选择不同行程。

光源亮度可调，可以在各种光线条件下选择合适的光源亮度。

它适用于五金、模具、机械、电子、注塑、橡胶等行业，是工程开发，绘图测量，品质检测的必备仪器。

二次元影像测量仪(又名影像式测绘仪)是建立在CCD数位影像的基础上，依托于计算机屏幕测量技术和空间几何运算的强大软件能力而产生的。

计算机在安装上专用控制与图形测量软件后，变成了具有软件灵魂的测量大脑，是整个设备的主体。

标签:
二次元影像测量仪。

二次元影像测量仪常用于检测产品，所以要对产品进行扫描，扫描又有五种常用方法，基本的操作如下：
一、开线扫描法
开线扫描时侧头从起点开始扫描，沿着一定的方向，并按照预订步长进行扫描至终点。

开线扫描法是最基本的方法，而开线扫描又分为有、无CAD模型两种不同情况。

二、闭线扫描法
闭线扫描法可以扫描工件的内表面和外表面。

只要确定起始点和方向即可。

双击边界点1——双击方向点D——输入坐标值——选择线性或变量——输入步长——定义触测类型为矢量、表面或者边缘——双击初始矢量——输入点1的矢量——点击创建即可。

三、面片扫描
所谓面片扫描就是扫描一篇区域，需要确定开始点、方向点、扫描宽度、扫描长度等，然后根据给出的边界点确定扫描面片，三个点为三角形面片，四个点就是四边形面片了。

四、截面扫描法
只有是CAD曲面的工件才能用截面扫描法，可以对工件某一面扫描，也可以对多个面进行扫描。

按下“剖切CAD”按钮，可在CAD曲面模型中找到所有的孔，然后采用与开线扫描法一样的方式扫描，程序可以绕开每一个孔，进行扫描。

“刨切法”是——进入边界点——CAD元素选择——选择表面——刨切CAD。

如果工件中没有定义孔，就不需要刨切CAD。

五、边界扫描法
同样边界扫描法只适合于有CAD曲面的工件，扫描过程为：选定边界扫描或内边界扫描——启动“选择”——逐一添加需扫描的曲面——退出复选框——选择扫描起始点——确定扫描终止点——在扫描构造编辑框内填入增值、CAD公差等——选择计算边界——
确认偏差值正确后——按下“产生测点”——点击创建即可。

实用标准文案MVP系列影像座标测量仪用户手册目录前言 (2)1.仪器规格及技术参数 (3)1.1影像测量仪具体规格及参数 (3)1.2仪器所需电脑推荐配置 (3)2.仪器工作原理及结构 (4)2.1工作原理 (4)2.2仪器总体结构 (4)3.仪器安装 (7)3.1仪器使用环境 (7)3.2仪器的安装方法 (7)4.仪器的使用方法 (8)5.仪器的维护和保养 (8)6.仪器成套性 (9)7.售后服务 (9)8．常见问题 (10)前言MVP系列影像座标测量仪是集光学、精密机械、电子、计算机于一体的精密高效测量仪器。

它是一种由高分辨率CCD彩色摄像机、连续变倍物镜、电脑、精密光学尺、高精度工作台与测量软件等组成的高精度、高效率的视频测绘系统。

以二维测量为主，也可作为三维视频测量系统，可轻易实现测量、检验、校准、逆向工程等目的，被广泛应用于各种行业。

如：电子元件、精密模具、刀具、弹簧、导电橡胶、油封止阀、照相机零件、脚踏车零件、汽车零件、PCB加工等，也可用于教学、科研、产品研发等领域。

1．仪器的规格及技术参数1.1 MVP系列影像坐标测量仪技术参数备注：M-手动A-自动1.2系列影像坐标测量仪电脑标准配置（M/A推荐）2. 仪器工作原理及结构2.1 工作原理：影像座标测量仪是通过连续变倍物镜、彩色CCD，通过轮廓透射光或表面光照明将被测工件放大后成像在显示器上的影像放大测量系统。

利用专业测量软件对精密光学尺传输的数据和实时影像画面进行图像数据处理，由操作者使用鼠标或键盘在电脑上进行快速描边、标注测量。

2.2MVP系列仪器总体结构(如图一所示)图1 MVP系列影像式测量仪2.2.1影像式测量仪主要有支撑部分、视频部分、工作台部分及照明部分。

2.2.2 支撑部分包括大理石底座(3)、大理石立柱(13)，机台机架(2)；2.2.3 视频部分包括Z轴升降组(9)，镜头(6)，CCD(7)，上灯(5)通过软件灯光控制区，手动机台旋转Z轴手轮组（12）电动机台点击软件运动区,可实现对不同高度工件的测量；2.2.4工作台部分包括大理石上层工作台（1）,工作台玻璃(2),底灯(3),工作台中层(6)，V 型导轨（5），X轴传动组（8），Y轴传动组（9），,电动机台通过软件控制运动区或手动机台通过旋转X/Y轴开合手柄（4）可以快速的移动定位工作台。
