二次元影像测量仪使用记录表

二次元操作指导书二次元操作指导书1. 二次元使用的基本参数1.1 二次元的型号：VMS2501.2 二次元的测量行程：250x150x2001.3 二次元的全机尺寸：1 000x650x16501.4 二次元的测量精度：（3+L/200)um1.5 二次元的机台称重：30kg1.6 二次元使用环境：电源供给：110V~220V±10% 50/60HZ使用温度：20±5°C使用湿度：45%-75%2. 目的确保产品数据的准确性以及二次元使用方法的规范性。

3.操作步骤3.1 首先拿无水酒精，用无尘布将二次元工作台面、电脑、二次元玻璃平面、镜头等其它位置擦拭干净，保持时时清洁3.2 然后检查二次元X轴、Y轴的运行轨道是否润滑，Z轴探头是否正常。

3.3 保养及检查OK后，先打开测量仪的主机箱电源开关和显示器的电源开关，再打开二次元电源开关ON/OFF和Toplamp/Bottomlamp，接着在电脑桌面上找到OVM测量软件，然后双击此测量软件图标，打开进入测量软件，方可测量。

3.4 根据图纸、产品形状与测量基准，选择相应的测量治具。

在我们选择测量治具时，治具不要有利角，以免划伤二次元的玻璃平面；测量时，产品要固定牢固，测量的光线度要调清晰，目视测量基准线的时候要保持平视；用探头测量时，Z轴下降力度要均匀，速度不要太快，将投影出来的产品线条调到最清晰状态即可开始测量；测量时，移动X轴和Y轴用力要均匀，防止测量工件移位导致测量误差。

3.5 最后我们测量完成时，保存和记录好测量数据，将二次元工作台面清理干净，X轴、Y轴调回到它们的机械原点，以免灰尘进入轨道。

3.6 二次元关机顺序，先关掉侧脸软件，再将二次元测量照明灯和电源关掉，最后将电脑关掉，并且断开测量设备上的电源。

4.注意事项4.1 测量过程中，产品或治具在运用时要轻拿轻放。

4.2 X、Y、Z轴的摇柄在操作是不要太用力，以免机器内部损坏。

1.0范围本指引对二次元操作方法进行了说明，适用于公司二次元的操作，以确保测量结果的有效性。

2.0 操作前准备连接电源，运行电脑，揭开防尘罩。

3.0 操作规程3.1 按“OFF/ON”开关，二次元影像区工作灯亮。

3.2 移动光标，对准图标，双击鼠标左键，进入二次元工作主界面3.3 选择绘图的比例尺，投影镜头的影像比率，必须与选择的绘图的比例尺一致。

3.4 在玻璃工作台面的中心位置，轻轻的水平放置干净的测量产品。

3.5 用摇动把手，适当调整工作台面X轴，Y轴的测量范围。

3.6 调整好产品的测量范围后，利用固定锁，固定工作台面X轴，Y轴方向的移动。

3.7 利用对焦升降摇动手柄，调整产品测量的焦度，使产品在投影区的图像更加清晰。

3.8 利用灰度调节钮键，调整投影区的光线的亮度，使产品在投影区的图像更加亮丽。

3.9 进入二次元工作操作界面，进行测量，绘图，编辑等操作。

3.9.1绘图工具面板(画点，两点画线，多点画线，两点画圆，三点画圆，三点画弧，多点椭圆，画样条曲线，画垂直线，画平行线，画线中点，画角分线）3.9.2 编辑工具面板（选择全部图元，删除所选图元，平移，旋转，延伸线段，剪切线段，做两线相切弧，做点圆相切线，做两圆相切线，做两线交点等）3.9.3 标准工具面板（对齐标注，线性*垂直标注，线性标注，点到线垂直距离标注，半径标注，直径标注，角度标注，文字标注）3.9.4 测量工具面板(测量两点间的距离，点到线的距离，测量距离，测两线平均距离，测两圆距离，测 PIN中心距等）3.9.5 自动测绘工具面板(框选直线，框选圆，框选椭圆，框选弧，自动点选直线，自动点选画圆，自动点选画弧，自动点选画椭圆等）4.0 测量操作完成后，必须清理工作台面，先退出二次元软件系统，然后关闭二次元电源，最后关闭电脑。

编制审核批准。

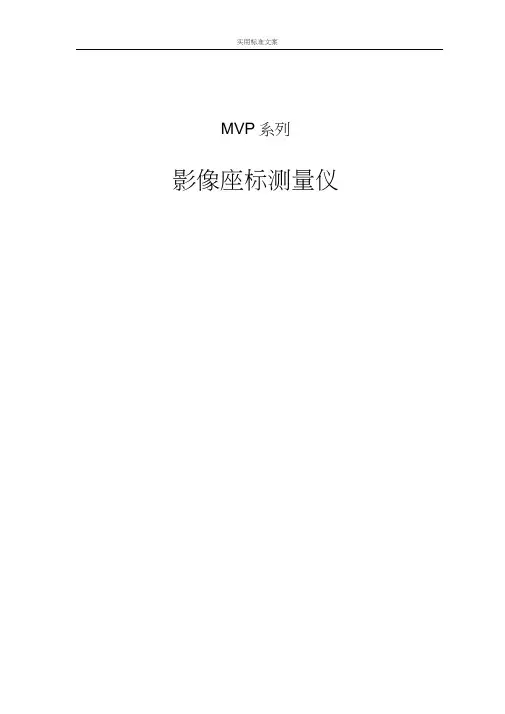

实用标准文案MVP系列影像座标测量仪用户手册目录前言 (2)1.仪器规格及技术参数 (3)1.1影像测量仪具体规格及参数 (3)1.2仪器所需电脑推荐配置 (3)2.仪器工作原理及结构 (4)2.1工作原理 (4)2.2仪器总体结构 (4)3.仪器安装 (7)3.1仪器使用环境 (7)3.2仪器的安装方法 (7)4.仪器的使用方法 (8)5.仪器的维护和保养 (8)6.仪器成套性 (9)7.售后服务 (9)8．常见问题 (10)前言MVP系列影像座标测量仪是集光学、精密机械、电子、计算机于一体的精密高效测量仪器。

它是一种由高分辨率CCD彩色摄像机、连续变倍物镜、电脑、精密光学尺、高精度工作台与测量软件等组成的高精度、高效率的视频测绘系统。

以二维测量为主，也可作为三维视频测量系统，可轻易实现测量、检验、校准、逆向工程等目的，被广泛应用于各种行业。

如：电子元件、精密模具、刀具、弹簧、导电橡胶、油封止阀、照相机零件、脚踏车零件、汽车零件、PCB加工等，也可用于教学、科研、产品研发等领域。

1．仪器的规格及技术参数1.1 MVP系列影像坐标测量仪技术参数备注：M-手动A-自动1.2系列影像坐标测量仪电脑标准配置（M/A推荐）2. 仪器工作原理及结构2.1 工作原理：影像座标测量仪是通过连续变倍物镜、彩色CCD，通过轮廓透射光或表面光照明将被测工件放大后成像在显示器上的影像放大测量系统。

利用专业测量软件对精密光学尺传输的数据和实时影像画面进行图像数据处理，由操作者使用鼠标或键盘在电脑上进行快速描边、标注测量。

2.2MVP系列仪器总体结构(如图一所示)图1 MVP系列影像式测量仪2.2.1影像式测量仪主要有支撑部分、视频部分、工作台部分及照明部分。

2.2.2 支撑部分包括大理石底座(3)、大理石立柱(13)，机台机架(2)；2.2.3 视频部分包括Z轴升降组(9)，镜头(6)，CCD(7)，上灯(5)通过软件灯光控制区，手动机台旋转Z轴手轮组（12）电动机台点击软件运动区,可实现对不同高度工件的测量；2.2.4工作台部分包括大理石上层工作台（1）,工作台玻璃(2),底灯(3),工作台中层(6)，V 型导轨（5），X轴传动组（8），Y轴传动组（9），,电动机台通过软件控制运动区或手动机台通过旋转X/Y轴开合手柄（4）可以快速的移动定位工作台。

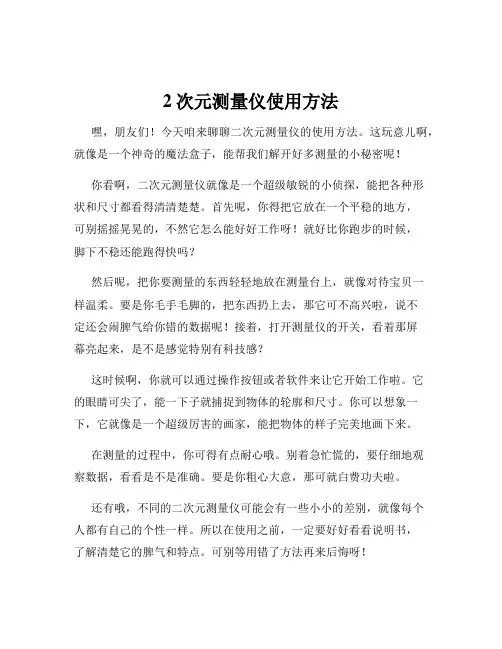

2次元测量仪使用方法嘿，朋友们！今天咱来聊聊二次元测量仪的使用方法。

这玩意儿啊，就像是一个神奇的魔法盒子，能帮我们解开好多测量的小秘密呢！你看啊，二次元测量仪就像是一个超级敏锐的小侦探，能把各种形状和尺寸都看得清清楚楚。

首先呢，你得把它放在一个平稳的地方，可别摇摇晃晃的，不然它怎么能好好工作呀！就好比你跑步的时候，脚下不稳还能跑得快吗？然后呢，把你要测量的东西轻轻地放在测量台上，就像对待宝贝一样温柔。

要是你毛手毛脚的，把东西扔上去，那它可不高兴啦，说不定还会闹脾气给你错的数据呢！接着，打开测量仪的开关，看着那屏幕亮起来，是不是感觉特别有科技感？这时候啊，你就可以通过操作按钮或者软件来让它开始工作啦。

它的眼睛可尖了，能一下子就捕捉到物体的轮廓和尺寸。

你可以想象一下，它就像是一个超级厉害的画家，能把物体的样子完美地画下来。

在测量的过程中，你可得有点耐心哦。

别着急忙慌的，要仔细地观察数据，看看是不是准确。

要是你粗心大意，那可就白费功夫啦。

还有哦，不同的二次元测量仪可能会有一些小小的差别，就像每个人都有自己的个性一样。

所以在使用之前，一定要好好看看说明书，了解清楚它的脾气和特点。

可别等用错了方法再来后悔呀！你说，这二次元测量仪是不是很神奇？它能帮我们测量出那么多精确的数据，让我们的工作和生活都变得更加方便。

咱可得好好善待它，让它发挥出最大的作用呀！总之呢，使用二次元测量仪就像是一场有趣的冒险。

只要你认真对待，按照正确的方法来操作，它肯定会给你带来意想不到的惊喜和收获。

怎么样，是不是已经迫不及待想要去试试啦？别犹豫啦，赶紧行动起来吧！。

二次元影像测量仪操作规程
二次元影像测量仪操作规程
一、准备：
1、检查投影仪开关是否处于关断位置；
2、检查开关电源、投影仪电路是否处于接通状态；
二、操作：
1、启动机台总电源；
2、开启计算机；
3、开启投影仪操作软件；
4、将校准片放在测量台面上，点击软件菜单里的“校正”对投影仪进行校准；
5、校准结束后，将待测产品放到测量夹具上，然后将夹具轻放到投影仪操作平台上，靠在固定夹具上；
6、依据产品的尺寸及规格，设计产品的测量程序并按程序进行测量或者按已设计好的程序进行测量；
7、测试结束后记录相关的数据并进行下一轮测量。

三、结束：
1、关闭操作软件程序（先将必要的档案存盘）；
2、关闭计算机；
3、关闭机台；
4、若无后续测试，盖上防尘罩。

四、注意事项
1、出于安全和对测量的精度影响，请勿直接接触机器内部器件以及表面光源中间部分的镜头；
2、定期擦拭载物台及周围部分，避免灰尘进入机台内部以致影响机台精度；
3、本仪器为高精度仪器，非专业人员严禁操作；
4、切勿在载物台上摆放超过承重的对象，以免损坏机台；
5、在日常操作过程中应注意防止载物台面的划伤；
6、请勿在计算机上擅自安装或卸载软件，以免导致系统崩溃或操作软件无法正常运行；
7、定期对仪器加润滑油以保持仪器的精度；
8、严禁人手扶或靠在机台上，以免机台失去精度。

实用标准文案MVP系列影像座标测量仪用户手册目录前言 (2)1.仪器规格及技术参数 (3)1.1影像测量仪具体规格及参数 (3)1.2仪器所需电脑推荐配置 (3)2.仪器工作原理及结构 (4)2.1工作原理 (4)2.2仪器总体结构 (4)3.仪器安装 (7)3.1仪器使用环境 (7)3.2仪器的安装方法 (7)4.仪器的使用方法 (8)5.仪器的维护和保养 (8)6.仪器成套性 (9)7.售后服务 (9)8．常见问题 (10)前言MVP系列影像座标测量仪是集光学、精密机械、电子、计算机于一体的精密高效测量仪器。

它是一种由高分辨率CCD彩色摄像机、连续变倍物镜、电脑、精密光学尺、高精度工作台与测量软件等组成的高精度、高效率的视频测绘系统。

以二维测量为主，也可作为三维视频测量系统，可轻易实现测量、检验、校准、逆向工程等目的，被广泛应用于各种行业。

如：电子元件、精密模具、刀具、弹簧、导电橡胶、油封止阀、照相机零件、脚踏车零件、汽车零件、PCB加工等，也可用于教学、科研、产品研发等领域。

1．仪器的规格及技术参数1.1 MVP系列影像坐标测量仪技术参数备注：M-手动A-自动1.2系列影像坐标测量仪电脑标准配置（M/A推荐）2. 仪器工作原理及结构2.1 工作原理：影像座标测量仪是通过连续变倍物镜、彩色CCD，通过轮廓透射光或表面光照明将被测工件放大后成像在显示器上的影像放大测量系统。

利用专业测量软件对精密光学尺传输的数据和实时影像画面进行图像数据处理，由操作者使用鼠标或键盘在电脑上进行快速描边、标注测量。

2.2MVP系列仪器总体结构(如图一所示)图1 MVP系列影像式测量仪2.2.1影像式测量仪主要有支撑部分、视频部分、工作台部分及照明部分。

2.2.2 支撑部分包括大理石底座(3)、大理石立柱(13)，机台机架(2)；2.2.3 视频部分包括Z轴升降组(9)，镜头(6)，CCD(7)，上灯(5)通过软件灯光控制区，手动机台旋转Z轴手轮组（12）电动机台点击软件运动区,可实现对不同高度工件的测量；2.2.4工作台部分包括大理石上层工作台（1）,工作台玻璃(2),底灯(3),工作台中层(6)，V 型导轨（5），X轴传动组（8），Y轴传动组（9），,电动机台通过软件控制运动区或手动机台通过旋转X/Y轴开合手柄（4）可以快速的移动定位工作台。

三、定义：略四、职责：4.1 操作员：仪器之使用与日常保养， 仪器之测试与管理。

五、作业内容：5.1仪器介绍1）彩色CCD摄像机照7）上光镜2）倍数调节钮8）X轴转动手柄3）样品放置台9）上下灯亮度调节开关4）Y轴转动手柄10）上下灯开关5）焦距调节手柄6）软件控制界面5.2.1打开运用软件。

5.2.2点功能：此功能用来测量点的坐标，在量测功能内选择点的功能，在工件上找到所需的点，然后点鼠标左键，在软件内即可看到你所取的点，在结果栏位内会看到点所在的坐标。

5.2软件的运用XXX电子科技有限公司一、目的：使操作员能熟练掌握仪器的使用操作步骤；二、适用范围：2.1 二次元影像测量仪2.2 适用于本公司相关型号的仪器。

二次元影像测量仪操作指导书日期日期日期拟制审核批准版本A0页码1/3文件编号WI-013257314869105.2.3线功能：此功能用来测量两点之间线段的长度，在量测功能内选择线功能，在工件上找到所需的第一个点，按下空格键，再在工件上找到所需第二个点，按下空格键，在软件内即可看到你所取的线，在结果栏位内可看到线所在的起点、终点坐标，垂直距，水平距，长度等参数的显示。

（说明：在取点时可在“点数”栏位内对点数进行更改，以达到多取点）5.2.4点线距功能：此功能用来测量一个点或是一条边到另一条边的距，在量测功能内选择点线距的功能，在工件的一条边或者是一个点上找到所需的第一个点，再在工件的另一条便上找到所需第二个点和第三点，在软件内即可看到所取得点线距，在结果栏位内会看到点线距所在的起点、终点坐标，垂直距、水平距等参数的显示。

5.2.5平行线距功能：此功能用来测量一条边到另一条边的距离，在量测功能内选择平行线距的功能，在工件的一条边上找到所需的第一个点和第二个点，再在工件的另一条边上找到所需第三个点和第四点，在软件内即可看到所取的平行线距，在结果栏位内可看到平行线距所在的平均距、最大距、最小距、平行度等参数的显示。

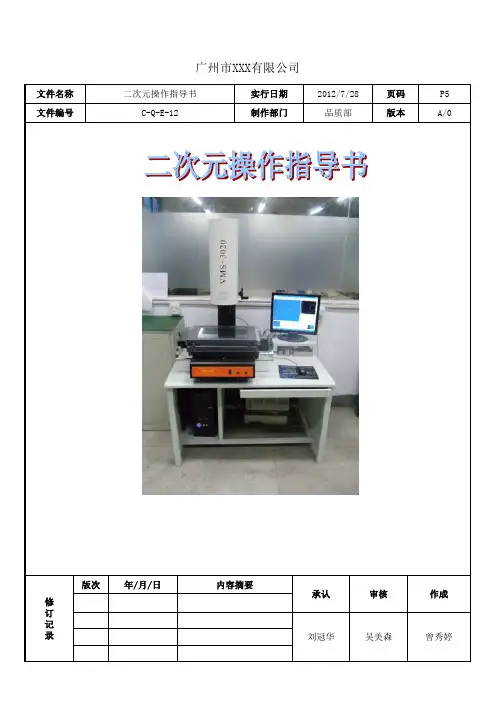

P5A/0曾秀婷页码版次年/月/日内容摘要修订记录作成审核承认刘冠华吴美森版本广州市XXX有限公司文件名称文件编号二次元操作指导书C-Q-E-12实行日期制作部门2012/7/28品质部一、二、2.2.22.3三、略四、4.五、5.1）6）2）7）3）8）4）9）5）1268 31497510一、二、2.2.25.5.5所.需5上.找可看数的5选.择便上所在5.线距所需在的对点5.度的第三18对点5.所需弧所栏位5.件的果栏的显5.功能点，你所在的数”25.上找可看内对5.5.菜单及辅助功能按钮单位设置切换结果显示框区域放大测量工具栏样品图像显示区轴坐标显示及归零比例尺选择一、二、2.2.25.5.落入5.5.5.油漆5.所有5.5.5.标志六、略七、《7 .。

MVP系列影像座标测量仪用户手册文档前言............................................ 2 .......1. ........................................................................................... 仪器规格及技术参数.............................................. 3…1.1影像测量仪具体规格及参数 (3)1.2仪器所需电脑推荐配置2. 仪器工作原理及结构................................ 4…2.1工作原理..................................... 4••…2.2仪器总体结构................................. 4•…3. 仪器安装........................................ 7……3.1仪器使用环境................................. 7•…3.2仪器的安装方法................................ 7…4. 仪器的使用方法................................... 8•…5. 仪器的维护和保养................................. 8•…6. 仪器成套性...................................... 9……7. 售后服务........................................ 9……8 •常见问题...................................... 10•….言MVP系列影像座标测量仪是集光学、精密机械、电子、计算机于一体的精密高效测量仪器。

2.5次元影像仪测量操作规范文件编号：TC--WI-004版本/版次：A1版制订单位：品保课生效日期：2019.4.15核准：审查：制定：2.5次元操作规范文件编号TC--WI-004版 本 A/0页 次4/1一、 操作程序：1. 检查两个反光灯是否关至最暗位置，并打开电源开关。

2. 按程序启动计算机。

3. 打开显示屏幕和主体电源开关。

4. 启动2.5次元量测系统。

5. 将被测物放置于玻璃平台上并调节反光灯使之到合适位置。

6. 调节放大倍数和清晰度使被测物达到最清晰状态。

7. 参照2.5次元量测说明书进行量测。

8. 量测完后，先将两个反光灯关到最暗位置,然后按逆时针顺序关机。

9. 清洁玻璃平台,并带走所测之物件。

注意:在中间停止量测时，务必要将两个反光灯关至最暗位置,以免损坏。

二﹑仪器图示显示屏幕电源开关 反光灯开关 清晰度调节螺杆 X 轴调节螺杆 控制器三、操作过程1.首先打开主机，打开计算机主机，开机到桌面，并打开软件到界面。

2.打开试品平台投影灯罩(冷光源)，操作与投影仪相近。

3.除深度测量外，试品摆放要求以调节放大到清晰可见局部轮廓投影为止。

4.对长度而言，欲测量X(或Y 或Z)轴向的长度，只须对平行的X(或Y 或Z)轴向归零(鼠标点击图标X/Y/Z)即可,对深度测量也适用，如果没有平行，可对试品载体平台旋转,直到平行为止。

5对弧度﹑角度,﹑圆度等测量，以点击相应的图标，然后依次选择点数,点击执行图标即可(或回车键),如角度在两边连续选中两点,然后回车或按执行即可。

核 准审 核制 作玻璃平台Y 轴调节螺杆镜 头放大倍数调节2.5次元操作规范文件编号 TC-WI-004版 本A/0页数 4/26.深度测量，试品深度结构朝上(不要求投影可见),处于Z 轴平行，先将控制器冷光源辉度调到最大，然后放大试品，直到表面的显微结构清晰为止(上限),将Z 轴归零，然后将控制器冷光源调节到最暗，在此背景下寻找深度中的另一个平面(下限)，接着将冷光源辉度调到最大，在此情形下寻找试品表面显微结构，读数轴Z 坐标值即是深度,一般地，测量哪个尺寸就将哪个坐标轴(X/Y/Z)归零。

二次元影像投影仪操作指引版本更改内容审批审核修订生效日期 V0 初版发行 /如此印章并非红色，代IFTHECONTROLSTAMP表此文件并非合法之版COLORISNOTRED,THENIT本，并不会受到控制及ISANUNCONTROLLEDCOPY.更新，请使用受控之文PLEASEDREFERONLYTO件。

THECONTROLLEDCOPY.分配部门：□业务部□采购部□品管部□仓管部□生产部□生产计划部□工程部□行政部□财务部□模具部□总经办1.0目的：确定二次元影像投影仪的操作方法，防止任何错误操作引起的机器故障或测试误差。

2.0范围：适用于艾茂公司所使用的二次元影像投影仪。

3.0职责：品管部工程师负责对操作人员进行培训指导．4.0资历：使用该仪器的人员事先须进行本指引的培训，合格后方能进行操作。

5.0内容5.1仪器介绍图示一1:工件检验放置台6:焦距调节手柄（Z轴转动手柄）2:Y轴快移手柄7:上光镜3:Y轴转动手柄8:软件控制界面4:X轴快移手柄9:操作盒5:X轴转动手柄10:脚踩输入踏板图示二11:底光灯开关13:坐标位置归零按钮12:上光镜开关14:开关按钮5.2软件操作界面5.3软件的应用5.3.1打开“M2D-IMG”应用软件5.3.2点功能：此功能用来测量点的坐标，在量测功能内选择点的功能，在工件上找到所需的点，然后脚踩输入踏板进行取点，在软件内即可看到你所取的点，在结果栏位内会看到点所在的坐标。

5.3.3线功能：此功能用来测量两点之间线段的长度，在量测功能内选择线功能，在工件上找到所需的第一个点，然后脚踩输入踏板取第一个点，再在工件上找到所需第二个点，再次脚踩踏板输入，在软件内即可看到你所取的线，在结果栏位内可看到线所在的起点、终点坐标，垂直距，水平距，长度等参数的显示。

（说明：在取点时可在“点数”栏位内对点数进行更改，以达到多取点）5.3.4回归圆功能：此功能用来测量回归圆的R,在量测功能内选择回归圆的功能，在工件的圆上找到所需的第一个点、第二个点和第三个点，在软件内即可看到所取得回归圆，在结果栏位内可看到回归圆所在的直径、半径、真圆度、大半径、小半径、圆心点所有坐标等参数的显示。

XX公司
校准结果
Results of Calibration
证书编号：
Certificate No.
项目实测结果技术要求
1、外观及各部分相互作用:符合要求无影响测量的外观缺陷。

运动平稳，无部件干涉引起的噪音。

运动范围达到要求。

2、(测量平面内)尺寸测量误差：允许误差：
X轴、Y轴：±（3+1×L/200）μm
(以下空白)
(The below is blank)
第 3 页共 3 页
Page 3 of 3
XX公司原始记录
影像测量仪
证书编号：委托单号：
委托单位名称：
委托单位地址：
仪器/样品名称：型号规格：
测量范围：出厂编号：
制造厂/商：其他说明： □送样□现场
校准信息
本次校准所使用的主要计量器具
技术依据：JJF1318-2011《影像测量仪》校准规范
校准地点：
环境温度：℃环境湿度：%RH校准日期：
校准员：核验员：
第1页共2页
影像测量仪
项目实测结果技术指标
1、外观及各部分相互作用：无影响测量的外观缺陷。

运动平稳，无部件干涉引起的噪音。

运动范围达到要求。

2、(测量平面内)尺寸测量误差：允许误差
±（3+1×L/200μm）
X轴、Y轴：。

一.操作流程图1.测量产品流程图2.关闭电脑及仪器流程图二．操作说明1．把电脑打开，点击电脑桌面上的测量软件（注：点击软件前先把测量平台X轴/Y轴朝同一方向推至最顶点做复位处理），出现对话框后点击“确认”进入测量软件系统。

2．点击测量系统介面右下角的灯泡开启示图打开灯泡。

（备注：灯泡分有下灯【常用灯】，上灯，扇形灯几种。

灯泡示图旁边有调节灯光亮度的图标。

）3．把要测量的零件摆放于测量平台上，（注：摆不平的产品需用辅助工具使其摆出与图纸相符的示图来。

）采用调节倍数或升降高度使产品图形能在测量系统介面上显示清楚。

4．按照图纸要求测量要测量的位置，选择测量系统介面内的相对应的画图命令，画好图形后再点击测量系统介面内的测量命令进行测量。

比如：测量角度请选择直线或多段直线画图命令把要测量的角度的两条边画出来，点击一下测量角度命令，用光标再点击刚才所画的两条线测量结果就会显示出来。

（测量边较长时请选用多段直线命令。

采用多段直线命令时，段数取完后按回车键”Enter”确认后所画的直线才能出现在测量系统图画框内。

比如：多段画圆.多点画直线…都需要这样.）其它测量方法请参考操作台说明书。

5．测量完成后，请把测试品丢到废品盒内或带走不要留在测量平台上。

6.软件的具体操作详细见《软件使用说明书》四.机台保养注意事项：1．不能用湿抹布之类的物品擦拭机台。

机台上所有零部件均不能沾有水滴。

2．标定板轻拿轻放，不能摔坏，重新校正比例尺时，将标定板上刻有“2005”字样的面朝上。

3．机台玻璃上放工件测量时，要轻拿轻放，不能砸坏机台玻璃。

4．软件加密狗专人使用，不能丢失。

5．测量完毕后，导轨需要归位，半年左右上一次导轨白油。

6．测量完毕后，一定要将仪器光源关掉，以此延长光源使用寿命。

7．测量完毕后，需盖上防尘罩。

五.电脑使用说明1.仪器所配备的电脑只能用于专业测量；2.电脑可链接打印机；3.此电脑不可以用于上网，不能随意安装不明软件；4.在插入U盘前，请先用杀毒软件清理病毒；5.开机时，先开显示器，然后再打开主机开关，关机时，先关闭电脑主机，再关闭显示器；6.电脑在雷电天气请勿使用，电压不稳的情况下，请勿使用。
