调光灯控制电路

pwm调光灯控制电路的设计-回复PWM调光灯控制电路的设计是一种常见的技术，它可以实现对灯光亮度的精确控制。

在设计过程中，需要考虑电路的稳定性、效率和可靠性等因素。

本文将分为以下几个步骤详细介绍PWM调光灯控制电路的设计。

第一步：了解PWM调光原理PWM，即脉宽调制，是一种通过调整系统中的开关周期和开关信号的高电平时间来实现对输出信号的调制的技术。

在调光灯控制电路中，PWM 技术通过改变脉冲信号的占空比来控制灯光亮度。

第二步：选择合适的光源和驱动电路首先需要选择合适的光源，如LED灯、荧光灯等。

LED灯由于其低功耗、高效率和长寿命等优点，被广泛应用于调光灯。

然后选择适当的驱动电路，驱动电路应能提供稳定的电流和电压，并且能够根据PWM信号变化进行调节。

第三步：设计电源电路PWM调光灯控制电路需要一个稳定的电源电路来提供工作电压。

常见的电源电路包括线性稳压电源和开关电源。

线性稳压电源简单可靠，但效率较低；开关电源效率较高，但设计复杂。

根据实际需求选择合适的电源电路。

第四步：设计PWM调光控制电路PWM调光控制电路是整个设计的核心部分。

该电路由微控制器或专用集成电路、比较器、驱动电路等组成。

微控制器或专用集成电路负责产生PWM信号，比较器用于将PWM信号和反馈信号进行比较，驱动电路负责根据比较器的输出信号控制灯光亮度。

第五步：进行仿真和调试在完成电路设计后，需要进行仿真和调试。

使用电路仿真软件对整个电路进行仿真，以验证设计的正确性。

同时，需要调试电路，调整相关参数，确保PWM调光灯控制电路能够正常工作，并且满足设计要求。

第六步：制作PCB板和组装在设计验证无误后，需要进行PCB板的制作和电路的组装。

PCB板的制作可以采用软件自动生成的方法，或者通过外包给专业的PCB制造商制作。

然后将电路元件依据设计进行组装，确保电路的可靠性和稳定性。

第七步：测试与应用最后，对制作完成的PWM调光灯控制电路进行测试和应用。

pwm调光灯控制电路的设计
PWM调光灯控制电路的设计包括以下几个步骤：
1.确定系统功能和性能要求：根据实际需求，明确系统的功能和性能要求，如调光范围、响应时间、稳定性等。

2.选择合适的PWM信号源：PWM信号源是控制电路的核心，可以选择集成PWM控制器或者自行设计。

选择时需要考虑其频率、占空比可调性、稳定性等指标。

3.设计驱动电路：根据LED灯的特性和系统需求，设计合适的驱动电路。

需要考虑LED灯的电压、电流参数，确保其能够正常工作。

同时，还需考虑驱动电路的效率、功耗等问题。

4.设计信号处理电路：信号处理电路的作用是对输入信号进行处理，以满足PWM控制器的需求。

根据PWM信号源的要求，设计相应的信号处理电路，如波形整形、幅度调整等。

5.搭建硬件平台：根据设计需求，搭建相应的硬件平台，包括电源模块、PCB板、连接线等。

确保硬件平台的稳定性和可靠性。

6.测试和调试：在完成硬件搭建后，进行测试和调试。

通过调整PWM信号源的参数，观察LED灯的亮度和闪烁情况，确保其符合设计要求。

7.优化和改进：根据测试结果，对设计进行优化和改进，提高系统的性能和稳定性。

总之，PWM调光灯控制电路的设计需要综合考虑系统的功能和性能要求、LED灯的特性和驱动要求、PWM信号源的需求等因素。

在设
计和实现过程中，需要注重细节和测试验证，确保系统的稳定性和可靠性。

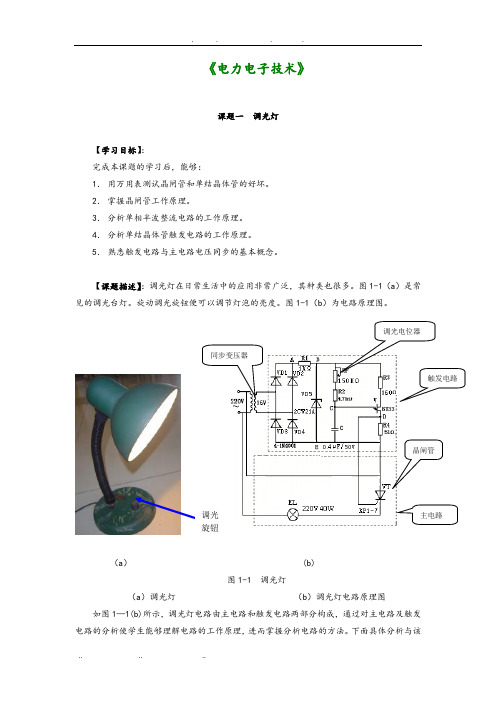

《电力电子技术》课题一 调光灯【学习目标】：完成本课题的学习后，能够：1． 用万用表测试晶闸管和单结晶体管的好坏。

2． 掌握晶闸管工作原理。

3． 分析单相半波整流电路的工作原理。

4． 分析单结晶体管触发电路的工作原理。

5． 熟悉触发电路与主电路电压同步的基本概念。

【课题描述】：调光灯在日常生活中的应用非常广泛，其种类也很多。

图1-1（a ）是常见的调光台灯。

旋动调光旋钮便可以调节灯泡的亮度。

图1-1（b ）为电路原理图。

（a ） (b)图1-1 调光灯（a ）调光灯 （b ）调光灯电路原理图如图1—1(b)所示，调光灯电路由主电路和触发电路两部分构成，通过对主电路及触发电路的分析使学生能够理解电路的工作原理，进而掌握分析电路的方法。

下面具体分析与该调光旋钮 晶闸管同步变压器调光电位器触发电路主电路电路有关的知识：晶闸管、单相半波可控整流电路、单结晶体管触发电路等容。

【相关知识点】： 一、晶闸管的工作原理 1．晶闸管的结构晶闸管是一种大功率PNPN 四层半导体元件，具有三个PN 结，引出三个极，阳极A 、阴极K 、门极（控制极）G ，其外形及符号如图1—2所示，各管脚名称（阳极A 、阴极K 、具有控制作用的门极G ）标于图中。

图1—2（b ）所示为晶闸管的图形符号及文字符号。

（a)（b)图1-2 晶闸管的外形及符号（a ）部分晶闸管外形 （b ）电气图形符号及文字符号晶闸管的部结构和等效电路如图1-3所示（a ）(b)图1-3 晶闸管的部结构及等效电路（a ）部结构 （b ）以三个PN 结等效2．晶闸管的工作原理为了说明晶闸管的工作原理，先做一个实验，实验电路如图1-4所示。

阳极电源E a 连小电流塑封式小电流塑封式小电流螺旋式阴极（K ）阴极（K ）阳极（A ）阳极（A ）门极（G ）门极（G ）接负载（白炽灯）接到晶闸管的阳极A与阴极K，组成晶闸管的主电路。

流过晶闸管阳极的电流称阳极电流I a，晶闸管阳极和阴极两端电压，称阳极电压U a。

调光台灯的电路非常简单，仅仅是一个可控硅调压电路而已。

市场上见到的电路大多是第二个图所示的电路，工作原理是：当交流电的正半周或副半周到来是，经过全桥整流，加到可控硅上的电源是单向的。

该电压通过电位器给电容充电，当电容C1上的电压达到一定数值后，就会触发可控硅导通。

调节电位器的旋钮，可以改变充电的时间，从而控制可控硅的导通角。

其中单向可控硅使用MCR100-6，二极管使用1N4007。

灯泡应选择60W以下的白炽灯。

第一个图所示的电路性能更好一些，可以控制更大功率的电器。

调光台灯电路图一：调光台灯的典型电路如附图所示。

主电路由电源开关S、灯泡H、双向可控硅SCR、电感L等构成；电位器RP1（微调）、RP2（带开关）、电阻R1、电容C2和双向二极管SD组成双向可控硅的触发电路。

UC充电电压达到双向二极管正负导通电压阈值时，触发双向控硅SCR双向导通；当输入电源电压过零时，SCR自动关断。

调整电位器阻值可调整充电速率，即可调整可控硅的导通角，从而调节灯光的强弱。

另外，L和C1构成高频滤波电路，使高频触发信号不致污染电网。

它们的工频阻抗很小，不会影响灯光的亮度。

调光台灯电路图二：无级调光台灯电路图1．双向可控硅SCR可根据负载功率大小选择97A6（约1A）、TLC336A（约3A）、BT136-500D（约6A）中的一个，选择原则是触发电流要小于25mA。

2．C4取值在0.1 " 0.47uF之间，C2取值在2200 " 4700pF之间。

五、主要技术指标：电源电压：5V。

输出脉宽：40ms。

输出触发脉冲导通角：41°"159°。

调光周期（从最亮到最亮）：4.2s。

电源电流：1.5"2.5mA。

输出端灌入电流：≤25mA。

输出触发脉冲幅度：Vss-3V。

渐暗脉冲：83±3。

调光台灯控制电路实习报告一、实习目的1. 掌握电力电子技术在照明控制中的应用，了解调光台灯的控制电路原理。

2. 学习电路设计、组装和调试过程，提高实际操作能力。

3. 培养创新意识和团队协作精神。

二、实习内容1. 设计并搭建调光台灯控制电路。

2. 调试电路，确保其正常工作。

3. 分析电路的优缺点，提出改进措施。

4. 撰写实习报告。

三、实习过程1. 设计阶段（1）了解调光台灯的控制要求，确定电路的基本组成。

（2）选择合适的元器件，如电源、灯泡、触发电路等。

（3）绘制电路原理图，包括主电路和触发电路。

（4）编写电路仿真程序，验证电路功能。

2. 搭建电路（1）准备实验器材，如电源、灯泡、电阻、电容等。

（2）按照电路原理图搭建电路，连接各个元器件。

（3）检查电路连接是否正确，确保无误。

3. 调试阶段（1）给电路通电，观察灯泡亮度是否符合要求。

（2）调整触发电路的参数，如充电时间常数、触发角等，以实现无级调光。

（3）检查电路的稳定性和可靠性，确保长时间工作无故障。

4. 分析与改进（1）分析电路的优缺点，如调光范围、响应速度、功耗等。

（2）提出改进措施，如优化触发电路设计、降低功耗等。

四、实习总结通过本次实习，我掌握了调光台灯控制电路的设计和调试方法，了解了电力电子技术在照明控制中的应用。

在电路设计过程中，我学会了如何选择合适的元器件，绘制电路原理图，并运用仿真程序验证电路功能。

在实际操作中，我提高了自己的动手能力，学会了如何搭建电路、调试电路，并分析电路的性能。

本次实习还培养了我的创新意识和团队协作精神。

在电路设计和调试过程中，我不断尝试改进，寻求更好的解决方案。

同时，与团队成员密切合作，共同解决遇到的问题。

总之，本次实习使我受益匪浅，不仅提高了我的专业技能，还培养了我的综合素质。

在今后的学习和工作中，我将继续努力，将所学知识运用到实际项目中，为我国电力电子技术的发展贡献自己的力量。

单向交流调压调光灯电路总结一、电路组成单向交流调压调光灯电路主要由以下几部分组成：1. 电源部分：用于将市电转换为适合灯珠工作的电压。

2. 调压部分：通过改变输出电压来调节灯的亮度。

3. 灯珠部分：由LED灯珠组成，负责发出光线。

4. 控制部分：用于调节灯的亮度和颜色。

二、工作原理单向交流调压调光灯电路通过改变交流电的电压幅度来调节LED灯珠的亮度。

在工作时，电路会将市电（220V/50Hz）输入到电源部分，由电源部分进行变压，然后输出合适的电压给灯珠。

通过改变电源部分的变压比，可以调节输出电压的大小，从而调节LED灯珠的亮度。

三、调压调光原理调压调光的基本原理是通过改变负载的输入电压或电流来调节其功率消耗，从而达到调节灯光亮度的目的。

在单向交流调压调光灯电路中，调压部分通过改变变压比来调节输出电压，从而调节LED灯珠的输入功率，进而改变其亮度。

四、电路元件1. 变压器：用于将市电转换为适合灯珠工作的电压。

2. 电阻：用于限流和分压。

3. 电容：用于滤波和储能。

4. 二极管：用于整流。

5. LED灯珠：发光元件。

6. 控制元件：用于调节灯的亮度和颜色。

五、电路图解（此处省略了电路图解）六、调试与测试在完成单向交流调压调光灯电路的组装后，需要进行调试与测试以确保其正常工作。

首先，检查各元件是否正确连接，确保无短路或断路现象。

然后，逐渐调节变压器的变压比，观察LED灯珠的亮度变化，同时测量其输入电压和电流，确保在调节过程中电压和电流保持线性关系。

最后，测试控制部分的调节功能，验证其能否正常调节灯的亮度和颜色。

七、性能分析单向交流调压调光灯电路具有以下性能特点：1. 调光范围广：通过调节变压比，可以实现宽范围的亮度调节，满足不同场景下的照明需求。

2. 节能环保：LED灯珠具有高效节能的特点，同时该电路能够实现精确的功率控制，进一步降低能源消耗。

此外，LED灯珠无汞等有害物质，对环境友好。

3. 长寿命：LED灯珠的寿命比传统白炽灯和荧光灯更长，减少了更换灯泡的频率和成本。

• 144•为了满足人们在各种场合对智能化照明的需求，本文基于Wi-Fi 模块和STM32单片机设计了一种七色LED 混合光源的智能调光驱动控制电路，可以通过智能终端App 与Wi-Fi 模块通信来控制七色混合LED 光源的调光调色，并且具有远程调光功能。

驱动电源采用MPS 公司的MP3370芯片，可实现数字调光功能。

最后给出了实验波形，验证了该控制电路在实际应用中的可行性。

随着人们生活质量的不断提高，对LED 照明也提出了新的需求，即越来越重视LED 照明的质量和智能化，促使LED 照明朝智能化快速发展并将具有非常广阔的市场应用前景。

采用智能LED 照明控制方式，可以将智能手机或平板电脑上安装的调光App 与LED 灯具进行互联，通过操作智能终端的调光App 即可实现LED 照明的远程化控制，使LED 灯具具备远程开关、调光、调色以及调功率等智能功能，为人们的照明生活带来新体验。

要实现远程智能调光控制，LED 的驱动控制电路一般应包括：具有数字调光接口的LED 驱动电源、基于MCU 的主控电路以及无线通信模块。

母线与照明管理平台通信，并通过在灯具端的DC-DC 电源内置解码单元，解析照明管理平台终端发出的调光指令，调节其输出电流，从而实现LED 灯具的远程监控与控制。

2 LED驱动控制电路设计本方案的驱动电路采用具有数字调光接口的DC-DC 升压电路，控制模块基于STM32单片机并扩展WiFi 模块。

七路独立控制的DC-DC 升压电路分别给七色独立光源提供恒定的电流，其中每路的电流值都可以调整设置，也即每路DC-DC 升压电路都可独立完成数字调光功能。

通过智能终端安装的调光App 实现七色混合LED 光源的调光调色功能。

2.1 Boost电路设计MP3370是一款频率可调Boost 恒流变换器的芯片，专门用于驱动LED ，芯片内部自带一个MOS 管。

芯片输入电压范围为3.5V 到36V ，大于3A 的负载驱动能力，效率高，可用于PWM 调光。

调光灯电路工作原理
调光灯电路工作原理:
在调光灯电路中，使用的是可调节电阻来控制灯的亮度。

当电路中启动电流时，电流通过电阻，将灯泡中的电能转化为光能发出光亮。

在传统的调光灯电路中，使用的是可变电阻器，通过旋转可变电阻器，可以改变电路中的阻值，从而改变电路中的电流大小，最终控制灯的亮度。

具体来说，调光灯电路由LED灯和可变电阻两部分组成。

当可变电阻处于最小阻值时，电流通过电路的阻值最小，灯就会发出最大亮度的光。

而当可变电阻处于最大阻值时，电流通过电路的阻值增大，灯的亮度就会减小。

通过调节可变电阻的阻值大小，可以实现对灯泡亮度的调节。

此外，在现代调光灯电路中，常使用调光器来控制灯的亮度。

调光器是一种专门用来改变电路中电流大小的设备。

通过调整调光器的输出电流，可以精确地控制灯的亮度。

调光器常采用电子元件来控制输出电流，允许用户根据需要调整灯的亮度。

总之，调光灯电路通过使用可调节电阻或调光器来改变电路中的电流大小，从而控制灯的亮度。

这样，用户可以根据需要来调节灯的亮度，达到更加舒适和节能的照明效果。

调光灯的电路原理
调光灯的电路原理如下：
1. 调光灯的主要组成部分是调光器和灯光源。

调光器负责调节电流和电压，控制灯光的亮度。

2. 调光器通常使用的是脉宽调制（PWM）技术。

PWM调光器通过快速的开关电路，将电源电压以不同的占空比输出给灯光源，从而调节灯光的亮度。

3. 调光器内部包括控制单元、开关元件和滤波器等。

控制单元负责接收外部的亮度调节信号，然后根据信号的大小和要求，控制开关元件的开关频率和占空比。

4. 开关元件一般使用MOSFET（金属氧化物半导体场效应晶体管）或IGBT（绝缘栅双极型晶体管）。

这些开关元件能够快速地切换电源，并且能够承受较高的电流。

5. 调光器还会添加适当的滤波器来减小开关元件产生的高频噪声，并保护其他电路部件。

6. 调光器向灯光源输送调节后的电流和电压，灯光源根据接收到的信号，控制发光二极管（LED）或其他类型的灯泡的亮度。

总之，调光灯的电路原理通过脉宽调制技术实现电流和电压的调节，从而达到调节灯光亮度的目的。
