QUY80履带起重机技术介绍册

三一八十吨履带吊工况表
摘要：
1.三一八十吨履带吊概述
2.工况表内容
3.工况表解读
4.结论
正文：
【三一八十吨履带吊概述】
三一八十吨履带吊是我国三一集团生产的一款大型履带式起重机，具有起重能力强、机动灵活、适应性广等特点，广泛应用于各类大型工程建设中。

【工况表内容】
三一八十吨履带吊的工况表详细记录了该起重机在不同工况下的性能参数，包括最大起重能力、最大爬坡能力、最小转弯半径等。

这些参数对于操作人员来说，是安全、高效使用起重机的重要参考依据。

【工况表解读】
从工况表中可以看出，三一八十吨履带吊在最大起重状态下，其最大起重能力达到80 吨，足以满足大多数大型工程的需求。

同时，该起重机的最大爬坡能力为25 度，使得其在复杂地形条件下也能正常工作。

最小转弯半径为2.5 米，保证了其在狭窄空间内的灵活转向。

【结论】
总的来说，三一八十吨履带吊的工况表详细、准确地记录了该起重机的各项性能参数，为操作人员提供了重要参考。

QUY100履带起重机规格书一、概况履带起重机是广泛应用于国民经济各领域的一种起重设备，具有接地比压小、转弯半径小、吊重作业不需打支腿、可带载行驶、起重性能好等优点，并可借助附加装置，进行桩工、土石方作业，在电力建设、市政建设、桥梁施工、石油化工、水利水电等行业，具有汽车起重机、轮胎起重机、全路面起重机等其他起重设备无法替代的地位。

随着需要吊运的物品的质量、体积和要达到的起升高度都越来越大，履带起重机愈来愈显示其优越性。

二、产品用途和适用范围1. 用途：装卸、安装。

2. 使用范围：工矿企业、建筑施工等。

3. 使用条件：环境温度：-20〜40 C .工作风速：9.8 m/s （5级风）;工作地面：坚实、平整，坡度5%三、主参数及基本尺寸（见图）1. 最大起重量：100吨（18米臂长，5.5米幅度，倍率2. 最大起重力矩：550吨•米。

3. 基本装备质量：114吨（18米臂架，100吨吊钩）4. 爬坡度：30%。

5. 发动机功率：184千瓦。

6. 接地比压w 0.093Mpa。

四、工况及性能1. 主臂作业工况：18米臂长，最大起重量100吨，5.5米幅度；72米臂长，最大起重量15.8吨，14.6米幅度；主臂长度：18 72米，每3米为一个增减长度。

2. 副臂作业工况：39 60米主臂可安装12、18、24米副臂，安装角为10或30°;最大起重量11吨3. 整机运输状态外形尺寸（不包括臂架、配重、履带架）：总长：8.60米总宽：3.40米总高：3.19米4. 最大起升速度：100米/分（单绳，第五层）5. 变幅时间：240秒6. 回转速度：0〜1.5转/分7. 行走速度：0〜1.1千米/小时8. 运输状态单件最大质量：40.0吨五、主要部件说明1. 起重臂结构型式：桁架式结构。

主臂架：主臂长度：18〜72米构成：底节、顶节各一个，主臂基础3米节1个、3米节2个、6米节2个、9 米节3个、带凸耳9米节1个.副臂架：主臂在39〜60米范围内可装12〜24米副臂，安装角度10、30 ;构成：底节、顶节各一个，3米节1个,6米节2个。

中联牌QUY800履带起重机
技术介绍册
长沙中联重科工程起重机分公司
二、外形尺寸和主要参数
1、超起主臂主机外形尺寸：
中联QUY800履带起重机外形尺寸
3、主要性能参数：
4、主要运输部件外形尺寸、重量
四、起重性能
1.1 标准主臂起重特性表
1.2标准主臂起重性能表：
2.1 标准轻型臂起重特性
2.2标准轻型主臂工况起重性能表:
3.1 超起重型主臂起重特性
3.2超起重型主臂工况部分起重性能表:
4.1 超起轻型主臂起重特性
4.2超起轻型主臂工况部分起重性能表:
5.1 超起变幅副臂起重特性
5.2 超起变幅副臂部分起重性能表:
6.1 重型固定副臂起重特性
6.2 重型固定副臂部分起重性能表：
五、工况及臂架系统
工况分为标准工况和超起工况两种工作模式，臂架为桁架式结构，进口高强度管材，拉板采用进口高强度板材。

●标准工况：
S SL
SHS SW
●超起工况：
SDB SLDB
SFVDB SWDB。

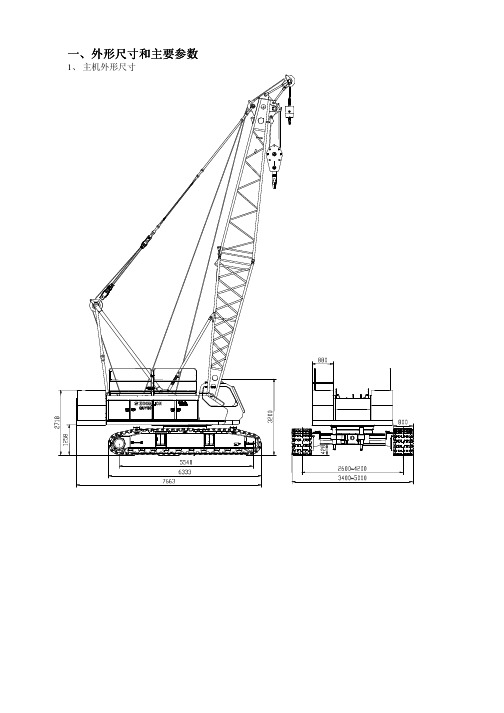

一、外形尺寸和主要参数外形尺寸和主要参数1、主机外形尺寸2、主要性能参数项目单位 数 值 备 注最大起重量×幅度 t×m 80×4 基本臂时自重 t 70.8 主臂长度 m 13~58 固定副臂长度 m 6~18 固定副臂最大起重量 t 7 固定副臂安装角度 ° 10,30 主臂＋固定副臂最大长度m 49＋18主卷扬m/min 120 卷筒第四层 副卷扬 m/min 120 卷筒第四层 卷筒单绳 最大速度 变幅卷扬m/min 61 卷筒第四层 回转速度 rpm 1~2 行走速度 km/h 1~1.68 爬坡能力 ％ 30 接地比压MPa 0.083外形尺寸长×宽×高m 13.5×3.4×3.2 含人字架、底节臂 额定功率/转速kW/r/min 199/2200 最大输出扭矩/转速Nm/ r/min 1100/1200~1600 潍柴发动机排放标准 EU Stage III 4200×5440×800 伸出 履带轨距×接地长度×履带板宽度 mm 2600×5440×800缩回 工作时环境辐射噪声 dB ≤107 噪声 工作时操纵室内噪声dB≤85二、技术说明主臂主臂长度：13～58m m主臂调整增加臂节长度：3m、6m、9m主臂臂长组合表主臂长度主臂相应长度标准节包数量（件）（m）3m 6m 9m13 1 0 016 2 0 019 1 1 022 2 1 025 1 2 028 1 1 131 2 1 134 1 2 137 1 1 240 2 1 243 1 2 246 1 1 349 2 1 352 1 2 355 1 1 458 2 1 4固定副臂固定副臂长度：6～18m固定副臂调整增加臂节长度：6m主臂＋固定副臂最大长度：49＋18m主臂长度（副臂工作状态）：37m~49m三、起重性能1）主臂起重特性主臂起升高度特性曲线1300-000-02.B 主臂起重性能表单位：t2-4说明：1、起重性能表中数值包括了吊钩，吊臂头部到吊钩之间钢丝绳的重量。

中联牌ZLJ5300JQZ25V汽车起重机产品介绍书QY25V432长沙中联重科工程起重机公司中联牌QY25V432汽车起重机1.产品特点中联牌ZLJ5300JQZ25V汽车起重机是我公司为适应市场需求，集多年经验和先进技术自主开发的新一代高性能产品。

本起重机的起升高度、主臂长度、工作速度、起重能力等性能参数均处于国内外先进水平。

该产品是一种全回转、伸缩动臂式、液压比例控制的四节臂汽车起重机。

底盘采用本公司自制的全驾三桥专用底盘，国Ⅲ排放，视野宽广，装饰简捷大方，6×4驱动。

该产品采用了最新的带负载反馈的液比例换向阀及四联齿轮泵系统，设有溢流阀、平衡阀、液压锁、制动阀等安全装置，以防油路过载及避免由于油管破裂而引起的意外事故发生，确保各执行机构的工作能力得到充分发挥，提高了系统的可靠性和安全性。

产品配备了力矩限制器等多种安全装置和齐全的照明系统，可保证操作安全可靠，并便于夜间作业。

2.整机规格2.1产品型号汽车行业型号：ZLJ5300JQZ25V工程行业型号：QY25V2.2 底盘型号及发动机主要参数2.3 主要技术参数2.4产品主要配套件……………………………………………………………精品资料推荐…………………………………………………52.5 额定起重量表22.6 行驶状态外形尺寸图（尺寸单位：mm)3.上车主要零部件规格3.1主臂及伸缩机构四节箱型伸缩臂，六边形截面，截面抗弯性能优良。

主臂筒体采用低合金高强度钢板制作，承载能力强，自重轻，侧向刚度大，端部挠度小。

采用了自创的滑块角支撑结构，通过一连串的优化设计，使吊臂的自重大幅降低、局部应力分布更趋均匀，完全杜绝了吊臂局部受力凹陷变形的现象，并具有良好的导向性和可调性。

主臂的伸缩方式采用一个伸缩缸带两套同步伸缩机构的形式，结构紧凑，工作可靠，油缸上装有平衡阀。

3.2副臂一节桁架式副臂，不使用时置于主臂侧面，插销式装拆，与主臂有0°和30°两种倾角连接方式，倾角的变换采用转轴和滑槽形式，变换方便。

QUY80履带起重机简介一、概述QUY80履带起重机是在我公司多年的履带吊生产经验的基础上，为满足市场需求，完善履带吊产品系列而设计的产品。

该产品起重性能优越，可带载行驶，360°全回转作业，伸缩式履带。

主臂长13～58m，固定副臂长9～18m。

二、产品主要性能指标1.最大额定起重量：主臂工况： 80t/13m臂长/4m幅度副臂工况： 6t/52m主臂+13.5m固定副臂/16m幅度2.最大起重力矩： 344t.m3.主臂长度：基本型主臂13～58 m 变幅角度：-3～80°4.副臂长度： 9～18 m（主臂在37～52m安装副臂）安装角度：10°，30 °5.起升机构单绳速度：120 m/min（空载、第四层）6.主臂变幅机构单绳速度：57 m/min（第四层）7.爬坡能力：30％8.回转速度：0～2 r/min9.行走速度：0～1 km/h10.平均接地比压：0.087 MPa11.发动机额定输出功率：200kW/2300rpm12.基本臂状态整机质量：80t(主吊钩，13米臂)13.运输状态单件最大质量：45t（拆掉履带梁28t）14.运输状态单件(主机)最大尺寸（长×宽×高）: 8420mm×3400 mm×3485 mm15.履带中心距：4.05 m（收缩时2.55m）履带接地长度：5.37 m三、产品特点及亮点1、开式泵控变量系统，恒功率控制；回转为闭式系统，微动性能好，动作平稳可靠，有效利用发动机功率。

2、高强材料、空间桁架式臂架，重量轻，承载能力高。

通过不同臂节的组合，主臂长度可达58米，49米主臂时可安装18米副臂, 52米主臂时可安装13.5米副臂。

3、接地比压小，转弯半径小，可适应恶劣地面。

4、黑匣子功能，有效地监测有关作业状态参数，以便故障分析和处理。

5、变幅采用拉索式，结构简单。

6、该产品配置电喷环保型的发动机，达到欧洲工程机械Ⅱ号排放标准。

履带吊说明书履带吊是一种工程设备，通常用于吊装重物。

以下是履带吊的说明书：一、产品概述履带吊是履带式起重机的简称，是一种使用履带移动的起重机。

它具有起重量大、操作灵活、适应性强、作业稳定等优点，广泛应用于建筑、桥梁、设备安装等领域的吊装作业。

二、主要技术参数1. 最大起重量：根据不同型号，最大起重量有所不同，具体以产品规格书为准。

2. 最大工作半径：根据不同型号，最大工作半径有所不同，具体以产品规格书为准。

3. 发动机功率：根据不同型号，发动机功率有所不同，具体以产品规格书为准。

4. 行驶速度：根据不同型号，行驶速度有所不同，具体以产品规格书为准。

三、操作方法1. 使用前应检查履带吊的各部件是否完好，无异常。

特别注意检查主梁、支承梁、机身、下支承梁和起升机构等是否完好，如有损坏应及时维修或更换。

2. 确认履带吊的重量和尺寸是否符合要求，避免超载或不符合尺寸的吊装作业。

3. 操作时应根据实际情况选择合适的操作方式，如直臂操作或折叠臂操作等。

同时要合理调整吊钩的位置和角度，保证吊装作业的安全性和稳定性。

4. 在使用过程中，应定期检查履带吊的各部件是否出现磨损、松动或变形等情况，如有应及时处理。

5. 操作时应严格遵守相关安全操作规程和规范要求，确保作业安全。

四、保养与维护1. 定期对履带吊进行检查、保养和维护，保证设备的正常运转和延长使用寿命。

2. 对于易损件和关键部件，应及时进行更换或修复，保证设备的性能和安全性。

3. 在保养和维护过程中，应注意保持设备的清洁和整洁，防止污垢和杂物对设备造成损害。

4. 在进行保养和维护前，应先切断电源或关闭气源，确保安全操作。

五、注意事项1. 在使用履带吊时，应确保地面坚实、平整和干净，防止设备倾覆或损坏。

2. 在吊装作业时，应避免重物与周围人员或物品的接触，防止发生意外事故。

3. 在操作过程中，应密切关注设备的运行状态和作业情况，如有异常应及时处理。

4. 在使用过程中，应遵守相关法律法规和安全操作规程，确保作业的安全和质量。
