1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写穿入电线、电缆后，管口应密封。
2、 当采用多相供电时，同一建筑物、构筑物的电线绝缘层颜色选择应一致，即保护地线（ PE 线）应是黄绿相间色，零线用淡蓝色；相线用： A 相一一黄色、B 相一一绿色、C 相一一红色。
3、 线槽敷线应符合下列规定：（1）电线在线槽内有一定余量，不得有接头。
电线按回路编号分段绑扎，绑扎点间距不应大于 2m ；（2 ）同一回路的相线和零线，敷设于同一金属线槽内；（3 ）同一电源的不同回路无抗干扰要求的线路可敷设于同一线槽内；敷设于同一线槽内有抗干扰要求 的线路用隔板隔离，或采用屏蔽电线且屏蔽护套一端接地。
三、工艺流程（一） 选择导线 1、 根据设计图纸要求，正确选择导线规格、型号。
2、 穿在管内绝缘导线的额定电压不低于 500伏。
3、 导线的分色：穿入管内的干线可不分色。
为了保证安全和施工方便，在线管出口处至配电箱、盘总 开关的一段干线回路及各用电支路应按色标要求分色， L1相为黄色，L2相为绿色，L3相为红色，N （中性 线）为淡兰色，PE （保护线）为绿/黄双色。
（二） 穿带线 1、 带线用$ 1.2〜2.0mm 的铁丝，头部弯成不封口的圆圈，以防止在管内遇到管接头时被卡住，将带线 穿入管路内，在管路的两端留有 20cm 的余量。
2、 如在管路较长或转弯时，可在结构施工敷设管路的同时将带线一并穿好并留有 20cm 的余量后，将 两端的带线盘入盒内或缠绕在管头上固定好，防止被其他人员随便拉出。
3、 当穿带线受阻时，采用两端同时穿带线的办法，将两根带线的头部弯成半圆的形状，使两根带1、 本表由施工单位填写，交底单位与接受交底单位各存一份。

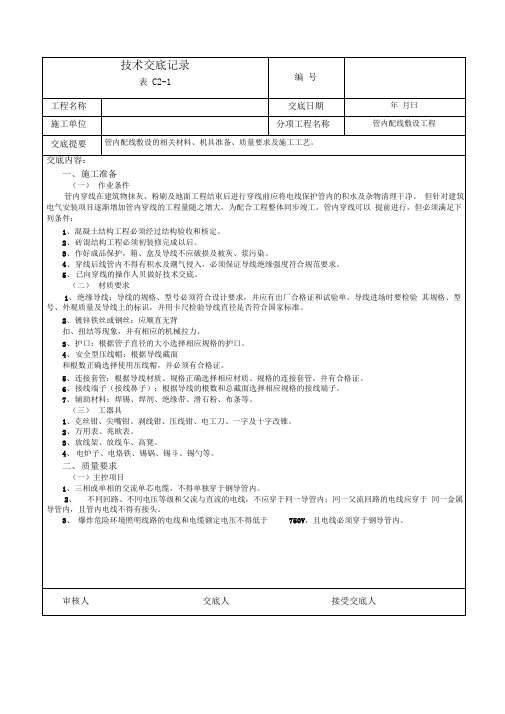

2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写表 C2-1编 号 工程名称交底日期年 月曰 施工单位分项工程名称管内配线敷设工程交底提要管内配线敷设的相关材料、机具准备、质量要求及施工工艺。
工程名称分部工程配管及管内穿线工程分项工程名称：管内穿绝缘导线工程交底内容一、材料要求：1）绝缘导线：导线的型号，规格必须符合设计要求，并有产品出厂合格证。
2）镀锌丝或钢丝：应顺直无背扣，扭接等现象，并具有相应的机械拉力。
3）护口：应根据管径的大小选择相应规格的护口。
4）套管：有铜套管，铜铝过度套管三种，选用时应采用与导线材质，规格相应的套管。
5）接线端子（接线鼻），应根据导线的根数和总截面选择相应规格的接线端子。
6）辅助材料：橡胶（或粘塑料）绝缘带，黑胶布、滑石粉、布条等。
2、主要机具（1）克丝钳、尖嘴钳、剥线钳、压接钳、放线架、放线车。
（2）电炉、锡锅、锡斗、锡勺、电烙铁。
（3）一字改锥，十字改锥、电工刀、高登、万用表、兆欧表。
1、作业条件1）配管工程或线槽安装工程配合土建结构施工完毕。
2）配合土建工程顶棚施工配管或线槽安装完毕。
4、操作工艺：1）工艺流程：选择导线扫管穿带线放线与断线导线与带线的绑扎管口带护口导线连接线路绝缘摇测2）选择导线：a、应根据设计图规定选择导线。
进出户的导线宜使用橡胶绝缘导线。
b、相线，中性线及保护地线的颜色应加以区分，用淡蓝颜色的导线为中性线，用黄绿相间的导线为保护地线。
3）清扫管路：①清扫管路的目的是清扫管路中的灰尘，泥水等到杂物。
②清扫管路的方法：将布条两面三刀端牢固的绑扎在带线上两人来回拉动带线，将管内杂物清净工程名称分部工程配管及管内穿线工程分项工程名称：管内穿绝缘导线工程交底内容（1）不同回路，不同电压和交流与直流的导线，不得穿入同一管内。
（2）导线在变形缝处，补尝装置应活动自如。
导线应留有一定的余度。
敷设于垂直管路中的导线，当超过下列长度时，应在管口处和接线盒中加以固定：截面积为50m㎡，及以下的导线为30m；截面积为70~95m㎡的导线为20m；截面积在180~240m㎡之间的导线为18m。
4）导线连接：①导线连接应具备的条件：（1）线接头不能增加电阻值。
一、交底目的为确保电工配管穿线施工过程中的安全，提高施工人员的安全意识和操作技能，现将电工配管穿线安全技术要求进行交底。
二、施工人员要求1. 参与电工配管穿线施工的人员必须经过专业培训，持有相关操作证书。
2. 施工人员应熟悉本施工技术交底内容，掌握电工配管穿线施工的安全操作规程。
三、施工前准备1. 确认施工现场环境，排除施工安全隐患，如地面平整、无障碍物等。
2. 检查施工工具、设备是否完好，如电工工具、穿线机、切割机等。
3. 根据施工图纸和设计要求，准备相应的电线、电缆、穿线管等材料。
四、安全技术要求1. 人员安全：（1）施工人员必须佩戴安全帽、绝缘手套、绝缘鞋等个人防护用品。
（2）高空作业时，必须系好安全带，遵守高空作业安全操作规程。
（3）施工现场严禁酒后作业，禁止在施工过程中吸烟、使用明火。
2. 施工环境安全：（1）施工现场应保持通风良好，避免因施工产生的有害气体积聚。
（2）施工现场应设置警示标志，提醒施工人员注意安全。
（3）施工过程中，注意防止触电事故，确保电气设备接地良好。
3. 材料安全：（1）选用符合国家标准、质量合格的电线、电缆、穿线管等材料。
（2）检查材料外观，确保无破损、变形、锈蚀等现象。
（3）材料存放应分类、分批存放，避免受潮、受热、受腐蚀。
4. 施工操作安全：（1）按照施工图纸和设计要求进行施工，确保施工质量。
（2）使用穿线机时，注意机具的稳定性，防止发生意外。
（3）切割穿线管时，使用锋利刀具，避免切割过程中发生危险。
（4）穿线过程中，注意导线绝缘层保护，避免损坏绝缘层。
（5）导线连接时，确保连接牢固、接触良好，防止接触不良引起发热、短路等事故。
五、验收与整改1. 施工完成后，进行自检，确保施工质量符合要求。
2. 施工单位组织验收，验收合格后方可投入使用。
3. 如发现安全隐患，立即进行整改，确保施工安全。
六、交底结束本次电工配管穿线安全技术交底至此结束，请各施工人员认真学习，严格遵守安全技术要求，确保施工安全。
一、交底目的为确保管内穿线工程的安全、高效、优质完成，提高施工人员的安全意识和操作技能，特进行本次安全技术交底。
二、交底对象本次交底对象为参与管内穿线工程的施工人员、监理人员、管理人员等。
三、交底内容1. 施工前的准备工作（1）熟悉工程图纸，了解管内穿线工程的施工要求。
（2）检查施工场地，确保场地整洁、安全。
（3）检查施工工具、材料，确保符合施工要求。
2. 施工过程中的安全注意事项（1）穿戴好个人防护用品，如安全帽、工作服、手套等。
（2）在施工过程中，严禁酒后作业、疲劳作业。
（3）操作人员应严格遵守操作规程，不得擅自更改施工方案。
（4）施工过程中，严禁在管道内停留、攀爬，确保人身安全。
（5）施工过程中，注意通风，防止有毒气体积聚。
（6）在穿线过程中，若发现导线破损、绝缘层老化等情况，应立即停止施工，更换合格导线。
3. 施工结束后的安全注意事项（1）施工结束后，检查施工现场，确保无遗漏物品。
（2）清理施工现场，确保场地整洁。
（3）对施工人员进行安全教育培训，提高安全意识。
四、技术要求1. 管道材料要求（1）管道材质应符合国家标准，具有足够的强度和耐腐蚀性能。
（2）管道内径应满足导线敷设要求，且不宜过小。
（3）管道连接应牢固，防止因连接不牢固导致管道损坏。
2. 导线要求（1）导线应符合国家标准，具有良好的绝缘性能和导电性能。
（2）导线规格应符合设计要求，不得随意更换。
（3）导线敷设过程中，应避免交叉、重叠，确保敷设整齐。
3. 穿线方法（1）采用镀锌铁丝或钢丝牵引导线，严禁使用金属线直接牵引。
（2）穿线过程中，应缓慢、均匀，避免用力过猛导致导线损伤。
（3）穿线完成后，检查导线是否畅通，如有损坏，应立即更换。
五、应急措施1. 如发现施工过程中出现安全隐患，应立即停止施工，并报告上级领导。
2. 发生安全事故时，应立即启动应急预案，确保人员安全。
3. 施工过程中，如遇到突发情况，应立即采取应急措施，防止事故扩大。
一、交底目的为确保室内穿线施工安全，提高施工人员的安全意识，防止安全事故的发生，特进行安全技术交底。
二、施工人员所有参与室内穿线施工的工人、技术人员及管理人员。
三、施工内容1. 电线穿线管的安装与连接。
2. 电线在管内的布设与整理。
3. 电线接头与线路接通。
4. 施工现场的安全防护措施。
四、安全技术要求1. 作业环境要求- 确保施工现场通风良好，无易燃易爆物品。
- 管道、电线等材料要符合国家标准，并有合格证明。
- 穿线前，将电线保护管内的存水及杂物清理干净。
2. 材料要求- 绝缘导线：规格、型号必须符合设计要求，并应有产品合格证、CCC认证证书和资格证书原件及生产制造许可证。
- 镀锌铁丝或钢丝：应顺直无背扣、扭结等现象，并有相应的机械拉力。
- 护口：根据管子直径的大小选择相应规格的护口。
- 安全型压线帽：根据导线截面和根数正确选择使用压线帽，并必须有合格证。
- 连接套管：根据导线材质、规格正确选择相应材质、规格的连接套管，并有合格证。
- 接线端子（接线鼻子）：符合国家标准，并有合格证明。
3. 施工工艺要求- 电线在管内不得纽结，确保用电安全。
- 相线、零线及保护地线的颜色应加以区分，用绿黄双色线做保护地线，淡蓝色为工作零线，黄、绿、红色为相线。
- 穿在管内绝缘导线的额定电压不低于450V。
4. 安全防护措施- 佩戴安全帽、安全鞋、手套等防护用品。
- 高空作业时，必须使用安全带，并设置安全防护网。
- 电气作业时，确保电源切断，防止触电事故。
- 施工现场设置警示标志，禁止无关人员进入。
- 穿线过程中，注意保护电线，防止损坏。
五、应急处理1. 触电事故：立即切断电源，对伤员进行急救，并拨打120求助。
2. 火灾事故：立即使用灭火器进行灭火，并拨打119求助。
3. 其他事故：根据事故情况，采取相应措施进行处理。
六、交底记录1. 交底时间：____年____月____日2. 交底地点：____3. 交底人：____4. 接收人：____七、注意事项1. 施工人员必须熟悉本安全技术交底内容，并严格遵守各项规定。
一、工程概况1. 工程名称：更换绝缘导线工程2. 工程地点：[具体地址]3. 工程内容：拆除原有绝缘导线，更换为新型绝缘导线，并对相关配套设施进行改造。
二、施工安全注意事项1. 人员安全（1）施工人员必须经过专业培训，具备一定的电气知识，熟悉绝缘导线更换操作流程。
（2）施工前，应对施工人员进行安全教育，提高安全意识，确保施工过程中的人身安全。
（3）施工人员应穿戴好个人防护用品，如安全帽、绝缘手套、绝缘鞋等。
2. 电气安全（1）施工前，应检查施工现场的电气设备，确保其安全可靠。
（2）施工过程中，禁止非专业人员操作电气设备。
（3）施工人员应使用绝缘工具进行操作，避免直接接触带电部分。
（4）施工现场应设置警示标志，提醒人员注意安全。
3. 施工现场安全（1）施工现场应保持整洁，施工材料堆放整齐，不得影响施工。
（2）施工现场应设置安全通道，确保人员通行安全。
（3）施工现场应设置安全防护设施，如防护栏、安全网等。
（4）施工过程中，禁止在施工区域吸烟、饮酒等。
三、施工操作流程及注意事项1. 施工准备（1）施工前，应仔细核对施工图纸，了解施工内容。
（2）施工前，应检查施工材料、工具、设备是否齐全、完好。
（3）施工前，应清理施工现场，确保施工环境安全。
2. 施工操作（1）施工人员应按照施工图纸进行操作，确保施工质量。
（2）施工过程中，应遵守操作规程，不得擅自更改施工方案。
（3）施工过程中，如发现安全隐患，应立即停止施工，并报告相关负责人。
3. 施工结束（1）施工结束后，应对施工现场进行清理，确保无安全隐患。
（2）施工结束后，应对施工成果进行检查，确保符合质量要求。
四、应急预案1. 电气事故（1）发现电气事故时，应立即切断电源，确保人员安全。
（2）报告相关负责人，采取应急措施，及时处理事故。
2. 人员受伤（1）发现人员受伤时，应立即进行现场急救，并拨打急救电话。
（2）报告相关负责人，采取应急措施，确保受伤人员得到及时救治。
