管内穿线安装施工工艺

管内穿线及线槽配线施工方案一、管内穿绝缘导线安装1 范围本工艺标准适用于照明配线工程的管内穿线安装工程。

2 施工准备2.1 材料要求：2.1.1绝缘导线：导线的型号，规格必须符合设计要求，并有产品出厂合格证。

2.1.2镀锌铁丝或钢丝：应顺直无背扣、扭接等现象，并具有相应的机械拉力。

2.1.3护口：应根据管径的大小选择相应规格的护口。

2.1.4螺旋接线钮：应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。

2.1.5LC型压线帽：具有阻燃性能氧指数为27%以上，适用于铝导线 2.5mm2、4mm2两种，适用于铜导线1mm2至4mm2结头压接，分为黄、白、红、绿、蓝五种颜色，可根据导线截面和根数选择使用（铝导线用绿、蓝；铜线用黄、白、红）。

2.1.6套管：有铜套管，铝套管，铜铝过渡套管三种，选用时应采用与导线材质，规格相应的套管。

2.1.7接线端子（接线鼻）：应根据导线的根数和总截面选择相应规格的接线端子。

2.1.8焊锡：由锡、铅和锑等元素组合的低熔点（185～260℃）合金。

焊锡制成条状或丝状。

2.1.9焊剂：能清除污物和抑制工件表面氧化物。

一般焊接应采用松香液，将天然松香溶解在酒精中制成乳状液体，适用于铜及铜合金焊件。

2.1.10辅助材料：橡胶（或粘塑料）绝缘带、黑胶布、滑石粉、布条等。

2.2 主要机具：2.2.1克丝甜、尖嘴钳、剥线钳、压接钳、放线架、放线车。

2.2.2电炉、锡锅、锡斗、锡勺、电烙铁。

2.2.3一字改锥，十字改锥、电工刀、高凳、万用表、兆欧表。

2.3 作业条件：2.3.1配管工程或线槽安装工程配合土建结构施工完毕。

2.3.2高层建筑中的强电竖井、弱电竖井、综合布线竖井内，配管及线槽安装完毕。

2.3.3配合土建工程顶棚施工配管或线槽安装完毕。

3 操作工艺→→→→→→→3.2 选择导线：3.2.1应根据设计图规定选择导线。

进出户的导线宜使用橡胶绝缘导线。

3.2.2相线，中性线及保护地线的颜色应加以区分，用淡蓝颜色的导线为中性线，用黄绿颜色相间的导线为保护地线。

管内穿线和导线连接施工工艺1.技术要求1.1管内穿线要顺畅，导线连接要牢固，导电良好。

1.2不同回路、不同电压等级和交流与直流的导线，不得穿入同一根管内。

1.3截面为2.5 mm2及以下的多股铜芯线的线芯应先拧紧搪锡或压接端子后再与设备、器具的端子连接。

1.4截面大于2.5 mm2的多股铜芯线的终端，除设备自带插座或端子外，应压接端子后再与设备、器具的端子连接。

1.5截面为1Omm2及以下的单股铜芯线可直接与设备、器具的端子连接。

1.6锡焊连接的焊缝应饱满，表面光滑；焊剂应无腐蚀性，焊接后应清除残余焊剂。

1.7压板或其他专用夹板，应与导线线芯规格相匹配；紧固件应拧紧到位，防松装置应齐全。

1.8剖开导线绝缘层时，不应损伤芯线；芯线连接后，绝缘带应包缠均匀紧密，其绝缘强度不应低于导线原绝缘层的绝缘强度；在接线端子的根部与导线绝缘层间的空隙处，应采用绝缘带包缠严密。

1.9电线及电缆穿管规定1.10三相或单相的交流单芯电缆，不得单独穿于钢导管内。

1.11不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内；同二交流回路的电线应穿于同一金属导管内，且管内电线不得有接头。

1.12电线、电缆穿管前，应清除管内杂物和积水。

管口应有保护措施，不进入接线（箱）的垂直管口穿入电线、电缆后，管口应密封。

2.设备材料2.1各种型号、规格的绝缘导线电气安装工程中使用的导线应是厂家生产的线径、绝缘层符合国家要求的产品，并应有名符其实的产品合格证。

2.2穿线钢丝、棉布、滑石粉、高压绝缘胶布、塑料绝缘带及黑胶布、铝压接管、绝缘螺旋接线钮、焊锡、焊锡膏、铝焊药等。

3.施工常用机具及材料施工常用机具：放线架、克丝钳、剥线钳、电工刀、导线压接钳、螺丝刀、锡焊工具等。

4.作业条件4.1管内穿线应在建筑物的抹灰、粉刷及地面工程结束后进行，在穿线前应将电线保护管内的积水及杂物清理干净。

4.2配线工程施工前，建筑工程应符合下列要求：4.2.1对配线工程施工有影响的模板、脚手架等应拆除，杂物应清除。

管内穿线及线槽配线施工方案一、管内穿绝缘导线安装1 范围本工艺标准适用于照明配线工程的管内穿线安装工程。

2 施工准备2.1 材料要求：2.1.1 绝缘导线：导线的型号，规格必须符合设计要求，并有产品出厂合格证。

2.1.2 镀锌铁丝或钢丝：应顺直无背扣、扭接等现象，并具有相应的机械拉力。

2.1.3 护口：应根据管径的大小选择相应规格的护口。

2.1.4 螺旋接线钮：应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。

2.1.5 LC型压线帽：具有阻燃性能氧指数为27%以上，适用于铝导线2.5mm2、4mm2两种，适用于铜导线1mm2至4mm2结头压接，分为黄、白、红、绿、蓝五种颜色，可根据导线截面和根数选择使用（铝导线用绿、蓝；铜线用黄、白、红）。

2.1.6 套管：有铜套管，铝套管，铜铝过渡套管三种，选用时应采用与导线材质，规格相应的套管。

2.1.7 接线端子（接线鼻）：应根据导线的根数和总截面选择相应规格的接线端子。

2.1.8 焊锡：由锡、铅和锑等元素组合的低熔点（185～260℃）合金。

焊锡制成条状或丝状。

2.1.9 焊剂：能清除污物和抑制工件表面氧化物。

一般焊接应采用松香液，将天然松香溶解在酒精中制成乳状液体，适用于铜及铜合金焊件。

2.1.10 辅助材料：橡胶（或粘塑料）绝缘带、黑胶布、滑石粉、布条等。

2.2 主要机具：2.2.1 克丝甜、尖嘴钳、剥线钳、压接钳、放线架、放线车。

2.2.2 电炉、锡锅、锡斗、锡勺、电烙铁。

2.2.3 一字改锥，十字改锥、电工刀、高凳、万用表、兆欧表。

2.3 作业条件：2.3.1 配管工程或线槽安装工程配合土建结构施工完毕。

2.3.2 高层建筑中的强电竖井、弱电竖井、综合布线竖井内，配管及线槽安装完毕。

2.3.3 配合土建工程顶棚施工配管或线槽安装完毕。

3 操作工艺→→→→→→→3.2 选择导线：3.2.1 应根据设计图规定选择导线。

进出户的导线宜使用橡胶绝缘导线。

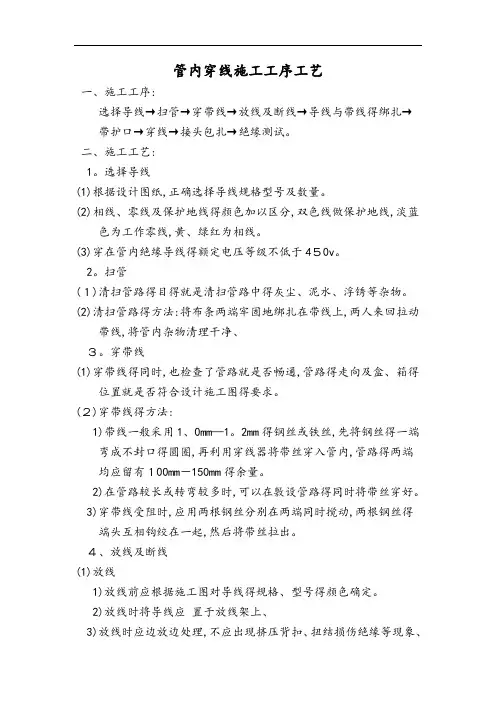

管内穿线施工工序工艺一、施工工序:选择导线→扫管→穿带线→放线及断线→导线与带线得绑扎→带护口→穿线→接头包扎→绝缘测试。

二、施工工艺:1。

选择导线(1)根据设计图纸,正确选择导线规格型号及数量。

(2)相线、零线及保护地线得颜色加以区分,双色线做保护地线,淡蓝色为工作零线,黄、绿红为相线。

(3)穿在管内绝缘导线得额定电压等级不低于4５0v。

2。

扫管(１)清扫管路得目得就是清扫管路中得灰尘、泥水、浮锈等杂物。

(2)清扫管路得方法:将布条两端牢固地绑扎在带线上,两人来回拉动带线,将管内杂物清理干净、３。

穿带线(1)穿带线得同时,也检查了管路就是否畅通,管路得走向及盒、箱得位置就是否符合设计施工图得要求。

(２)穿带线得方法:1)带线一般采用1、0mm—1。

2mm得钢丝或铁丝,先将钢丝得一端弯成不封口得圆圈,再利用穿线器将带丝穿入管内,管路得两端均应留有１00mm－150mm得余量。

2)在管路较长或转弯较多时,可以在敷设管路得同时将带丝穿好。

3)穿带线受阻时,应用两根钢丝分别在两端同时搅动,两根钢丝得端头互相钩绞在一起,然后将带丝拉出。

４、放线及断线(1)放线1)放线前应根据施工图对导线得规格、型号得颜色确定。

2)放线时将导线应置于放线架上、3)放线时应边放边处理,不应出现挤压背扣、扭结损伤绝缘等现象、并应将导线按回路绑扎成捆,做好标识,用尼龙扎带,不允许使用导线绑扎、(2)断线:剪断导线时,导线得长度应按以下四种情况考虑1)接线盒、开关盒、插座盒及灯头盒内导线得预留长度为15ｃm.2)配电箱内导线得预留长度为配电箱周长得1/2。

3)出户导线得预留长度应为1。

5m4)公共导线在分支处,不可剪断导线而直接穿过。

5。

导线与带线得绑扎(1)导线根数较少,可将导线前端绝缘层剥去,然后将线芯直接插入带线得盘圈内并折回压实,绑扎牢固,使绑扎处形成一个平滑得锥形过度部位。

(2)导线根数较多或导线截面较大时,可将导线端绝缘层剥去,然后将线芯斜错排在带线上,用绑线缠绕绑扎牢固,绑扎接头处形成锥形过度部位,便于穿线、6.管内穿线(1)电线管再穿线前,应先检查各个管口得护口就是否齐全,如有遗漏或破损,应补齐或更换。

管内穿绝缘导线安装工艺及质量标准1 范围：本工艺标准适用于照明配线工程的管内穿线安装工程。

2 施工准备：2.1 材料要求：2.1.1 绝缘导线：导线的型号，规格必须符合设计要求，并有产品出厂合格证。

2.1.2 镀锌铁丝或钢丝：应顺直无背扣、扭接等现象，并具有相应的机械拉力。

2.1.3 护口：应根据管径的大小选择相应规格的护口。

2.1.4 螺旋接线钮：应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。

2.1.5 LC型压线帽：具有阻燃性能氧指数为27%以上，适用于铝导线2.5mm2、4mm2两种，适用于铜导线1mm2至4mm2结头压接，分为黄、白、红、绿、蓝五种颜色，可根据导线截面和根数选择使用（铝导线用绿、蓝；铜线用黄、白、红）。

2.1.6 套管：有铜套管，铝套管，铜铝过渡套管三种，选用时应采用与导线材质，规格相应的套管。

2.1.7 接线端子（接线鼻）：应根据导线的根数和总截面选择相应规格的接线端子。

2.1.8 焊锡：由锡、铅和锑等元素组合的低熔点（185～260℃）合金。

焊锡制成条状或丝状。

2.1.9 焊剂：能清除污物和抑制工件表面氧化物。

一般焊接应采用松香液，将天然松香溶解在酒精中制成乳状液体，适用于铜及铜合金焊件。

2.1.10 辅助材料：橡胶（或粘塑料）绝缘带、黑胶布、滑石粉、布条等。

2.2 主要机具：2.2.1 克丝甜、尖嘴钳、剥线钳、压接钳、放线架、放线车。

2.2.2 电炉、锡锅、锡斗、锡勺、电烙铁。

2.2.3 一字改锥，十字改锥、电工刀、高凳、万用表、兆欧表。

2.3 作业条件：2.3.1 配管工程或线槽安装工程配合土建结构施工完毕。

2.3.2 高层建筑中的强电竖井、弱电竖井、综合布线竖井内，配管及线槽安装完毕。

2.3.3 配合土建工程顶棚施工配管或线槽安装完毕。

3 操作工艺：3.1 工艺流程选择导线→扫管→穿带线→放线与断线→导线与带线的绑扎→管口带护口→导线连接→线路绝缘摇测3.2 选择导线：3.2.1 应根据设计图规定选择导线。

电气工程管内穿线施工方法及质量要求电气工程管内穿线施工方法及质量要求提要：不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内；同一交流回路的电线应穿于同一金属导管内自电气工程管内穿线施工方法及质量要求1本工程导线均采用BV-500v型塑铜线，用工艺流程：清扫管路-—→穿引线钢丝--→选择导线-—→放线——→引线与导线结扎-—→带护口-—→穿线-—→接焊包头-—→检测线路绝缘绝缘电阻。

２管内穿线宜在建筑物的抹灰及地面工程结束后进行，在穿线前，应将管中的积水及杂物清除干净，按设计要求选用导线，管内导线不能有接头，导线不能有扭曲现象，多股导线接头应用锡焊牢，并用绝缘胶带和绝缘胶布包扎，多股铜芯线与螺钉连接,先将导线芯线做成羊眼圈状,挂锡后用螺钉加以固定，不同回路、不同电压和交流及直流的导线，不得穿入同一根管子内，但下列回路应除外３同一台设备的电机和无抗干扰要求的控制回路;４同类照明的几个回路,但管内导线总数不应多于8根。

导线在管内不得有接头和扭结，其接头应在接线盒内连接,导线穿入钢管后，在导线出口处，应装护线套保护导线，在不进入盒(箱）内的垂直管口,穿入导线后，应将管口作密封处理.2材料要求1)绝缘导线：导线的规格、型号必须符合设计要求，并应有出厂合格证、”ccc”认证标志和认证证书复印件及生产许可证。

导线进场时要检验其规格、型号、外观质量及导线上的标识，并用卡尺检验导线直径是否符合国家标准。

2）镀锌铁丝或钢丝：应顺直无背扣、扭结等现象,并有相应的机械拉力。

3)护口：根据管子直径的大小选择相应规格的护口。

4）安全型压线帽:根据导线截面和根数正确选择使用压线帽，并必须有合格证.5）连接套管:根据导线材质、规格正确选择相应材质、规格的连接套管，并有合格证。

6)接线端子：根据导线的根数和总截面选择相应规格的接线端子。

7）辅助材料：焊锡、焊剂、绝缘带、滑石粉、布条等。

3主要机具1)刻丝钳、尖嘴钳、剥线钳、压线钳、电工刀、一字及十字改锥。

管内穿线施工工艺4.9.2.1.管内穿线工艺主要内容(1)管内穿线一般规定(2)管内穿线操作方法(3)导线连接要求(4)导线接头方式(5)导线接头包扎4.9.2.2.操作要点管内穿线一般规定(1)导线的额定电压不应低于交流500V;(2)导线截面应根据设计图或载流量确定，在照明、动力工程中，铜导线最小截面不得小于1.5mm2；铝导线不得小于2.5mm2；(3)照明、动力工程主电路中不得穿入多芯软线(但灯具引入线、动力控制线无严格要求)；(4)管内穿入的导线应根据规定，有明显的颜色标志或文字、符合标志；(5)不同回路，不同电压等级，交流与直流电压等不得穿入同一管内，但下列情况除外：①电压为65V 及以下的回路；②同一台设备的电机回路和无抗干扰要求的控制回路；③照明花灯的所有回路；④同类照明的几个回路，但管内导线不能超过8 根；(6)同一交流回路的导线应穿在同一电线管内；(7)电线管内导线总截面积(含导线绝缘护层)不得超过管内径总截面积的40％；(8)零线(含保护线)应采用同相线一样截面导线，如果零线小于相线，其截面应不低于相线截面的75％；(9)导线在垂直电线管内敷设，为克服导线自重，使导线不受拉力，应按规定在适当的距离内，在接线盒内将导线加以固定；(10)线管内不允许穿入一根导线；(11)管内的导线应绝缘良好，不允许有绝缘层损坏的现象；(12)管内导线不得有扭结；(13)管内不得有导线接头，所有的导线接头应置放在箱、盒中。

4.9.2.3.穿线操作方法(1)管内穿线没有固定的操作模式，但仍应有一定的工作程序，可以分单元、分楼层、分房间、分回路穿线，这要根据现场条件、工程进度的需要来决定。

无论穿线程序怎样安排，都要根据设计图纸标注的相应部位、回路的导线型号、截面来操作，不能弄错。

(2)穿线前，应将金属管管口戴上护12(管帽)以防止划伤导线。

穿线用的钢线穿入管路的一端，要弯成圆环，圆环应开口，端头要上翘，勿使圆环成一平面。

管内穿线和导线连接施工工艺管内穿线和导线连接施工工艺提要：剥削绝缘层：剥削导线绝缘层的长度和方法，根据接线方法不同而不同。

可用电工刀进行斜削或单层剥切，但在进行单层剥切时应注意不能伤及芯线更多精品制度管内穿线和导线连接施工工艺（1）工艺流程（2）清扫管路：用压缩空气吹入已敷设的管路，除去残留的灰土和水份，（指的是剔槽部位的埋管）或采用钢丝上绑破布，来回拉几次，将管内杂物和水份擦净，对于弯管较多或管路较长的管路，为减少导线与管壁磨擦，向管内吹入滑石粉，以便穿线。

（3）穿引钢带线：管内穿线前要用钢丝做引线，用16#的钢丝，头部弯成封闭的圆圈状，由管一端，逐渐的送入管中，直到管另一端露出头时为止，如遇到管接头部位连接不佳或弯头较多及管内存有杂物，钢丝滞留在管路中途，可用手转动钢丝，使引线头部在管内转动，钢丝即可前进，否则在另一端再穿入一根引线钢丝，估计超过原有钢丝端部时，用手转动钢丝，待原有钢丝有动感时，表明两根钢丝绞在一起，再向外拉钢丝，将原有钢丝带出。

（4）选择导线：导线的线径，绝缘层应符合国家要求的产品，并有名符其实的产品合格证，根据设计图纸选择所穿导线型号、规格，管内导线截面积（包括外护层）不应超过管子裁面积的40%。

由于管内所穿电线作用各不相同，分别使用各种不同颜色的塑料绝缘线，方便电气器具接线，即L1、L2、L3分别用黄、绿、红色线，工作零N线用浅兰色线，保护接地PE线用黄绿相间线。

（5）放线：放线前根据施工图纸，对导线的规格、型号进行核对，发现线径小绝缘层质量不好的导线应及时退换，放线时使用放线架，以便防止导线扭结，出现背扣。

如不用放线架，把线盘平放在地上，把内圈线头抽出，把导线放得长一些，切不可从外圈抽线头放线，否则会弄乱整盘导线或使导线打成小圈扭结。

（6）引线与导线结扎：当导线数量2-3根时，将导线端头插入引线钢丝端部圈内折回。

如导线数量较多或截面较大，为了防止导线端头在管内被卡住，要把导线端部剥出导线芯，并斜错排好，与引线钢丝一端缠绕接好，包上胶布，然后再拉入管内。

电气配管及管内穿线施工工艺概述电气配管是现代建筑中常见的一项工程，它包括将电线、电缆等电气设备通过管道或配管系统安装到建筑物中，从而实现电力传输和分配的过程。

而管内穿线是指在电气配管的过程中，将电线、电缆等线缆通过配管系统中的管道内进行穿线的方法。

本文将着重介绍电气配管及管内穿线的施工工艺和注意事项。

施工工艺1. 管道和预埋件的安装在进行电气配管前，需要先安装好管道及预埋件。

预埋件常见的有槽钢、锚具等。

在安装管道时需要注意以下几点：•管道应按照建筑物结构要求进行预埋件固定，避免管道错位和脱落。

•管道的连接宜采用法兰连接；在法兰连接时要注意密封性及连接每个长度的螺母应紧固牢固。

2. 管道安装的防腐处理为了增强电气配管的防腐蚀能力，通常需要进行涂漆或喷涂处理。

其具体步骤如下：•管道及附件清洁：充分清洗管道及管件表面，去除锈迹、油污等异物。

•安装防腐层：按照规定的防腐涂料进行涂装，涂层厚度不得低于要求标准。

3. 线槽的铺设在管道及预埋件安装完成后，需进行线槽的铺设。

铺设时需要遵循以下三个步骤：•布置线槽：根据设计要求对线槽进行布置，注意位置、长度和保护套的添加。

•安装接线盒：在需要布置接线盒的地方，先安装接线盒，再根据需要设置方向盘或走线支架。

•连接线缆：在线槽中通过穿线钢线等设备进行线缆穿线工作，依次将线缆连接到接线盒中。

4. 管道及线缆的挂设线槽铺设工作完成后，需要将其固定在建筑物结构上，这就需要进行管道及线缆的挂设。

具体操作如下：•确认布线方式：根据设计图纸和场地情况选择合适的布线方式。

•安装管道：管道的安装一般采用法兰固定，选择合适大小的斜钉或波纹套的连接方式固定。

•固定线缆：将线缆固定在管道上，并且要求牢固、整齐。

5. 管内穿线的施工在进行管内穿线工作时，需要注意以下几点：•穿线前检查：在进行管内穿线之前，需要检查配管的密封性、管道表面的光洁度等。

•正确选择穿线工具：要选择合适的穿线工具，目前常用的有塞线器和拉线器等。
