重力式无阀过滤器

80m3重力式无阀滤池图集
介绍
80m3重力式无阀滤池是一种常见的水处理设备，该设备采用重力作为筛选机制，通过混凝与过滤的方式将水中的泥沙、杂质和微生物去除。

本文旨在介绍
80m3重力式无阀滤池的设计特点、运行原理和相关参数。

设计特点
•采用进水管道、配水器、过滤器以及废水排放管道等结构；
•采用不锈钢材质，提高使用寿命；
•采用重力式过滤，无需阀门控制；
•设计紧凑，占地面积小；
•操作简单，易于维护保养。

运行原理
80m3重力式无阀滤池的运行原理如下：
1.进水：水从进水管进入过滤器。

2.分配：经过配水器分配到每一个过滤器的开口上。

3.过滤：水在过滤器内部自上而下流动，通过滤料层过滤，去除杂质。

4.排水：水从过滤器底部排出，通过废水排放管道排出。

相关参数
以下是80m3重力式无阀滤池的一些基本参数：
•外形尺寸：3500mm 长 X 3000mm 宽 X 4000mm 高；
•过滤面积：80m3；
•进水口径：DN200；
•废水口径：DN300；
•滤料层深度：1,000mm；
•滤料：石英砂，粒径为0.5-1.0mm。

80m3重力式无阀滤池是一种高效、易于维护的水处理设备，适用于各种水源的净化处理。

其不锈钢材质和紧凑的设计保证了使用寿命和占地面积。

运行原理简单，操作容易，使其成为水处理行业常见的选择。

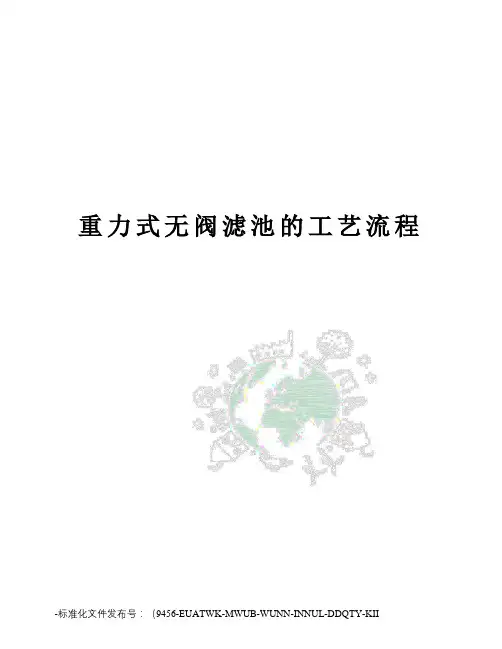

重力式无阀滤池的工艺流程-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII重力式无阀滤池的工艺流程（图）重力无阀滤池是利用水力学原理，通过进出水的压差自动控制虹吸产生和破坏，实现自动运行的滤池，适用于工矿、城镇的小型给水工程。

无阀滤池的结构简图如下图所示：无阀滤池的结构简图其平面形状一般采用圆形，也可采用方形。

从澄清池来的水，经进水分配槽，进水管，及配水挡板的消能和分散作用后，比较均匀地分布在滤层上部，水流通过滤料层、承托层与配水系统进入底部空间，然后经连通渠上升到冲洗水箱。

随着过滤的进行，冲洗水箱中的水位逐渐上升(虹吸上升管中水位也相应上升)。

当水位达到出水管喇叭口的上缘时，便从喇叭口溢流到清水池。

这就是无阀的过滤池的过滤过程。

无阀滤池的冲洗用水，全靠自己上部的冲洗水箱暂时储存。

冲洗水箱的容积是按照一个滤池的一次冲洗水量设计。

无阀滤池常用小阻力配水系统。

当滤池刚投入运转时，滤层较清洁，虹吸上升管内外的水面差便反映了滤池清洁滤层过滤时的水头损失，如上图中所示的H段，这一数值一般在20厘米左右，也称它为初期水头损失。

随着过滤的进行，水头损失逐渐增加，但是由于澄清池来水不变，就使得虹吸上升管内的水位缓慢上升，也就使得滤层上的过滤水头加大，用以克服滤层中增加的阻力，使滤速不变，过滤水量也因此不变。

当虹吸上升管内的水位逐渐上升，在到达虹吸辅助管以前(即过滤阶段)，上升管中被水排挤的空气受到压缩，从虹吸下降管的下端穿过水封进入大气。

当虹吸上升管中的水位超过虹吸辅助管的上端管口时(此时的H称“终期允许水头损失”一般采用1.5～2.0m)，水便从虹吸辅助管中流下，当急速的水流经过抽气管与虹吸辅助管连接处的水射器时，就把抽气管中的空气带走，使它产生负压，同时把虹吸下降管上端的空气抽走，也使虹吸管造成负压，由于在虹吸辅助管上口入流处因产生旋涡，也夹带了一部分气体，更加速了虹吸管中真空度的增加。

重力式无阀过滤器原理嘿，你有没有想过，在我们的生活中，水是怎么变得清澈干净的呢？今天啊，我就来给你讲讲重力式无阀过滤器这个神奇的东西的原理。

我有个朋友叫小李，有一次我们去他老家玩。

他老家有个小池塘，那池塘的水可浑浊了，里面全是泥沙还有一些小虫子啥的。

小李就说啊，要是能有个办法把这水变干净就好了，就像我们城市里喝的水那样干净。

这时候我就想到了重力式无阀过滤器。

那这个重力式无阀过滤器到底是怎么工作的呢？这就像是一场精心编排的舞蹈。

首先呢，脏水会自己流进这个过滤器，靠的就是重力的作用，就像水从山上流下来一样自然。

这就好比是一群脏脏的小难民，自己主动跑到一个能被改造的地方。

这个过滤器里面有好多层呢。

脏水一进去，就先碰到了进水分配器。

这进水分配器就像是一个严格的引导员，把脏水均匀地分配到各个地方，不让它们乱走。

要是没有这个进水分配器，那脏水就会像没头的苍蝇一样，到处乱撞，这过滤的效果肯定就不好啦。

然后呢，水就流到了过滤层。

这过滤层可厉害了，就像是一个超级细密的筛子。

里面有石英砂啊，无烟煤啊这些东西。

石英砂就像是一群小小的卫士，紧紧地挨在一起，把那些大颗粒的脏东西都给拦住。

无烟煤呢，它更像是一个聪明的助手，把那些石英砂没拦住的小一点的杂质也给抓住。

你说神奇不神奇？我当时给小李讲的时候，他眼睛都瞪大了，一个劲地问我：“这就像魔法一样啊，怎么做到的呢？”我就笑着跟他说：“这可不是魔法，这是科学的力量。

”在水经过过滤层的时候啊，那些脏东西就像被关进了监狱一样，被困在过滤层里。

而干净的水呢，就像机灵的小老鼠一样，从这些小卫士和小助手的缝隙里钻了出去，继续向下走。

接下来啊，水就到了冲洗水箱。

这个冲洗水箱啊，就像是一个蓄势待发的小水库。

当过滤的水越来越多的时候，这个水箱里的水位就会慢慢升高。

这时候啊，就像是一个倒计时一样，水位到了一定的高度，就会触发一个奇妙的反应。

这个反应是什么呢？就是利用虹吸原理。

这虹吸原理啊，就像是一个超级大力士在偷偷使劲。

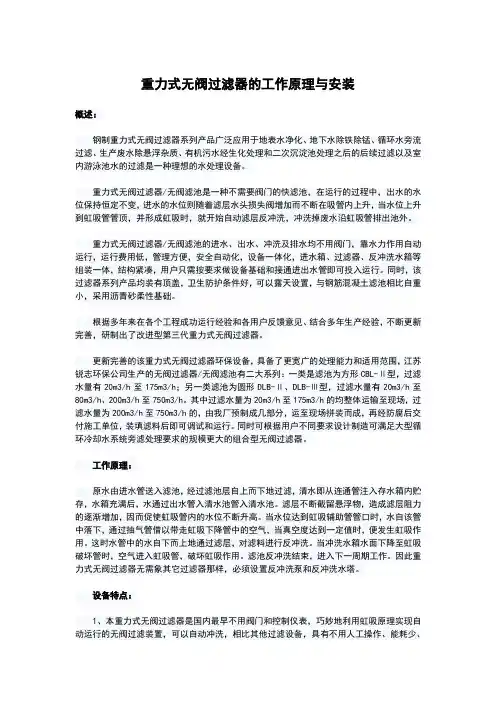

重力式无阀过滤器的工作原理与安装概述：钢制重力式无阀过滤器系列产品广泛应用于地表水净化、地下水除铁除锰、循环水旁流过滤、生产废水除悬浮杂质、有机污水经生化处理和二次沉淀池处理之后的后续过滤以及室内游泳池水的过滤是一种理想的水处理设备。

重力式无阀过滤器/无阀滤池是一种不需要阀门的快滤池，在运行的过程中，出水的水位保持恒定不变，进水的水位则随着滤层水头损失阀增加而不断在吸管内上升，当水位上升到虹吸管管顶，并形成虹吸时，就开始自动滤层反冲洗，冲洗掉废水沿虹吸管排出池外。

重力式无阀过滤器/无阀滤池的进水、出水、冲洗及排水均不用阀门，靠水力作用自动运行，运行费用低，管理方便，安全自动化，设备一体化，进水箱、过滤器、反冲洗水箱等组装一体，结构紧凑，用户只需按要求做设备基础和接通进出水管即可投入运行。

同时，该过滤器系列产品均装有顶盖，卫生防护条件好，可以露天设置，与钢筋混凝土滤池相比自重小，采用沥青砂柔性基础。

根据多年来在各个工程成功运行经验和各用户反馈意见、结合多年生产经验，不断更新完善，研制出了改进型第三代重力式无阀过滤器。

更新完善的该重力式无阀过滤器环保设备，具备了更宽广的处理能力和适用范围，江苏锐志环保公司生产的无阀过滤器/无阀滤池有二大系列：一类是滤池为方形CBL-Ⅱ型，过滤水量有20m3/h至175m3/h；另一类滤池为圆形DLB-Ⅱ、DLB-Ⅲ型，过滤水量有20m3/h至80m3/h、200m3/h至750m3/h。

其中过滤水量为20m3/h至175m3/h的均整体运输至现场，过滤水量为200m3/h至750m3/h的，由我厂预制成几部分，运至现场拼装而成，再经防腐后交付施工单位，装填滤料后即可调试和运行。

同时可根据用户不同要求设计制造可满足大型循环冷却水系统旁滤处理要求的规模更大的组合型无阀过滤器。

工作原理：原水由进水管送入滤池，经过滤池层自上而下地过滤，清水即从连通管注入存水箱内贮存，水箱充满后，水通过出水管入清水池管入清水池。

重力无阀过滤器工作原理重力无阀过滤器主要由过滤室、内芯、进出口管道和出口阀等组成。

在正常工作状态下，液体通过进口管道进入过滤室，然后经过过滤室内的过滤介质，最终通过出口阀流出。

过滤室内的过滤介质具有一定的孔径，可以阻止悬浮颗粒物通过。

当过滤介质上积聚了一定的颗粒物时，它会阻碍液体的流动，并影响过滤效果。

阶段一：初次过滤。

当液体从进口管道进入过滤室时，它会首先遇到过滤介质。

过滤介质上的孔径较小，可以过滤掉大部分较大的颗粒物和固体颗粒。

这个阶段主要依靠过滤介质的孔径大小来实现。

阶段二：积聚层形成。

随着液体通过过滤介质，较小的颗粒物会在过滤介质上积聚，形成一层过滤层。

这个过滤层可以进一步过滤较小的颗粒物。

积聚层的厚度越大，过滤效果越好。

阶段三：重力滤清。

随着过滤过程的进行，积聚层上的颗粒物越来越多，形成了厚厚的颗粒物层。

这个颗粒物层通过重力的作用会自动脱落，从而达到过滤器的自洁效果。

在脱落过程中，液体会继续通过过滤介质，而颗粒物则会被带走，从而实现过滤效果。

在重力无阀过滤器的工作中，液体的流动速度和颗粒物的浓度是关键因素。

较慢的流速有利于颗粒物的聚集和过滤介质的积聚层形成。

同时，较高的颗粒物浓度也会加速积聚层的形成，但过高的浓度可能会导致过滤器堵塞。

总结起来，重力无阀过滤器主要利用物理原理，通过过滤介质的孔径大小和过滤层的形成，将悬浮颗粒物从液体中分离出来。

该过滤器不需要外部能源，具有自洁效果，适用于一些悬浮颗粒物较少的液体过滤场景。

同时，流速和颗粒物浓度对过滤器的过滤效果也有一定的影响，需要在实际应用中综合考虑。

重力式无阀过滤器的工作原理与安装归纳：钢制重力式无阀过滤器系列产品广泛应用于地表水净化、地下水除铁除锰、循环水旁流过滤、生产废水除悬浮杂质、有机污水经生化办理和二次积淀池办理此后的后续过滤以及室内游泳池水的过滤是一种理想的水办理设备。

重力式无阀过滤器/ 无阀滤池是一种不需要阀门的快滤池，在运转的过程中，出水的水位保持恒定不变，进水的水位则随着滤层水头损失阀增加而不断在吸管内上升，当水位上升到虹吸管管顶，并形成虹吸时，就开始自动滤层反冲洗，冲洗掉废水沿虹吸管排出池外。

重力式无阀过滤器 / 无阀滤池的进水、出水、冲洗及排水均不用阀门，靠水力作用自动运转，运转花销低，管理方便，安全自动化，设备一体化，进水箱、过滤器、反冲洗水箱等组装一体，结构紧凑，用户只需按要求做设备基础和接通进出水管即可投入运转。

同时，该过滤器系列产品均装有顶盖，卫生防范条件好，可以露天设置，与钢筋混凝土滤池对照自重小，采用沥青砂柔性基础。

结合多年生产经验，不断更新依照多年来在各个工程成功运转经验和各用户反响建议、完满，研制出了改进型第三代重力式无阀过滤器。

更新完满的该重力式无阀过滤器环保设备，具备了更宽广的办理能力和适用范围，江苏锐志环保公司生产的无阀过滤器 / 无阀滤池有二大系列：一类是滤池为方形 CBL-Ⅱ型，过滤水量有 20m3/h 至 175m3/h；另一类滤池为圆形 DLB-Ⅱ、 DLB-Ⅲ型，过滤水量有 20m3/h 至80m3/h、200m3/h 至750m3/h。

其中过滤水量为 20m3/h 至 175m3/h 的均整体运输至现场，过滤水量为 200m3/h 至750m3/h 的，由我厂预制成几部分，运至现场拼装而成，再经防腐后交付施工单位，装填滤料后即可调试和运转。

同时可依照用户不相同要求设计制造可满足大型循环冷却水系统旁滤办理要求的规模更大的组合型无阀过滤器。

工作原理：原水由进水管送入滤池，经过滤池层自上而下地过滤，清水即从连通管注入存水箱内贮存，水箱充满后，水经过出水管入清水池管入清水池。

重力式无阀滤池工作原理
重力式无阀滤池是一种用于水处理的设备，其工作原理如下：
1. 进水：污水通过进水管道进入滤池。

2. 过滤：污水经过滤料层，如砂、石英砂等，其中的固体颗粒被滤料阻挡，使得滤后的水能够通过滤料层。

3. 水收集：滤后的水顺着滤料层的颗粒间隙，流向滤池底部的收水管道。

4. 出水：经过收水管道收集的滤后水，从出水管道流出滤池。

5. 污泥排放：随着时间的推移，滤料表面会逐渐积累固体颗粒，形成污泥。

定期需要进行污泥排放，以确保滤料层的过滤效果。

值得注意的是，重力式无阀滤池没有阀门来调节进水和出水的流量，所以流量主要受到重力的影响。

同时，滤料层会逐渐产生阻力，可能导致出水流量下降。

因此，需要定期维护和清洗滤料层，以保证其正常运行。

重力式无阀滤池工作原理正常情况下的工作原理：一次扬水由水源扬至分配水箱，再由分配水箱经过进水管道平均分配给二个无阀滤池，经过滤室石英砂过滤后的水，经过出水廊道进入池体，加药混合消毒后，经出水管流入清水池。

非正常情况下（反冲洗）的工作原理：当滤室沙层表面的淤泥和沉积物较厚，影响水流通过时，迫使滤室水位通过虹吸下降管逐步上升，当水位升至最高点（虹吸管的弯头部位）时，水流快速流出，产生强大的虹吸作用，使池体内的存水通过滤料底部倒流。

从而使滤料（石英砂）翻动，淤泥和沉积物经虹吸管排入地沟。

当池体内存水排至设定位置时（虹吸破坏斗的位置），虹吸管的虹吸作用被破坏，滤料的通过能力得到了改善，滤池恢复正常工作。

说明：1、分配水箱：贮存和分配水流作用，一组二座无阀滤池设一个。

2、分水板：使水流能够均匀地分配给二个无阀滤池。

3、可调分水板：减缓水流对滤料的冲击，使水流能够平均地散落到滤料上。

4、虹吸破坏斗：当滤池反冲时，池体内的水位下降低于虹吸破坏斗时，虹吸管内的虹吸作用被破坏，结束反冲。

5、水位平衡管：使二个滤池中的水位保持平衡。

6、虹吸管封闭水箱：封闭虹吸下降管。

7、支墩：支撑滤板和滤料。

8、滤板：有钢板上塑料滤帽的（钢板上打孔焊DN20mm管头，上滤帽）。

有用角钢和圆钢焊制的，起过滤承托滤料作用。

9、滤料：使用石英砂分三层三种粒度，厚度1.38米。

10、出水廊道：水从滤室过滤后，从承托层底部，流到池体内的通道。

11、滤室：装填滤料，封闭使水流通过滤沙再进入通水廊道。

（内墙体拉毛，使水无法从墙壁和滤料间流走）12、池体：贮存一定的水量，当水量达到最高水位时，水从出水管流入清水池。

13、排污阀：排空池体内的存水，以便清扫，清除池体的余沙和淤泥、水垢等。

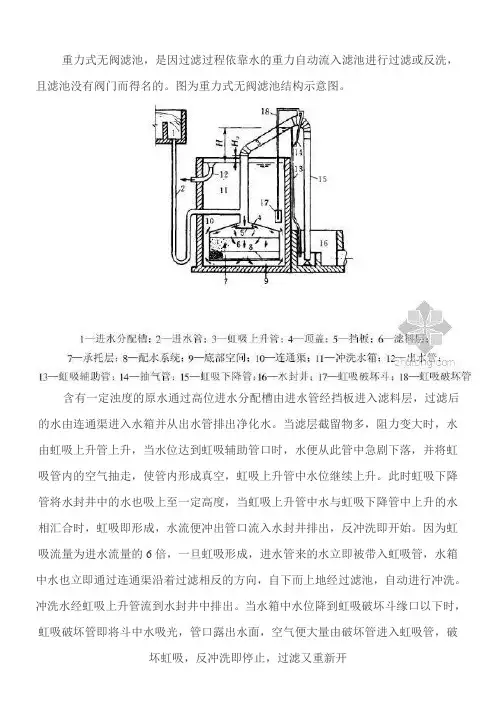

重力式无阀滤池，是因过滤过程依靠水的重力自动流入滤池进行过滤或反洗，且滤池没有阀门而得名的。

图为重力式无阀滤池结构示意图。

含有一定浊度的原水通过高位进水分配槽由进水管经挡板进入滤料层，过滤后的水由连通渠进入水箱并从出水管排出净化水。

当滤层截留物多，阻力变大时，水由虹吸上升管上升，当水位达到虹吸辅助管口时，水便从此管中急剧下落，并将虹吸管内的空气抽走，使管内形成真空，虹吸上升管中水位继续上升。

此时虹吸下降管将水封井中的水也吸上至一定高度，当虹吸上升管中水与虹吸下降管中上升的水相汇合时，虹吸即形成，水流便冲出管口流入水封井排出，反冲洗即开始。

因为虹吸流量为进水流量的6倍，一旦虹吸形成，进水管来的水立即被带入虹吸管，水箱中水也立即通过连通渠沿着过滤相反的方向，自下而上地经过滤池，自动进行冲洗。

冲洗水经虹吸上升管流到水封井中排出。

当水箱中水位降到虹吸破坏斗缘口以下时，虹吸破坏管即将斗中水吸光，管口露出水面，空气便大量由破坏管进入虹吸管，破
坏虹吸，反冲洗即停止，过滤又重新开。
