岩土工程塑料排水板施工工艺

塑料排水板打设施工方法和施工工艺结合陆域形成，堆场区在吹填至+2.5m标高后，在宕渣堆场加固区域打设塑料排水板，塑料排水板采用常用塑料C型排水板，板宽150mm，厚4.5mm等边三角形布置，间距1.3m，排水板打设深度控制在20m。

1个施工区域，共14.1万m2，总长度为1078685m。

1、塑料排水板的施工方法及工艺1）、塑料排水板进行软基处理的优点：塑料排水板由芯体和滤套组成的复合体，或是有单一材料制成的多孔管道板带（无滤套），它是一种排水固结的新型材料，塑料排水板固结软基具有排水固结效果好、质量稳定、施工快、成本低等优点。

2）、本工程要求塑料排水板材料采用C型塑料排水板，同时要具有很好的耐腐蚀性和足够的柔性，卷曲、回折不脆裂。

3）、塑料排水板打设的主要施工机具（包括导架、套管、驱动套管下沉的振动锤，铰车及装排水板的卷筒和防风装置等），也可使用IJB-16型插板机，也可用打桩机改换工作装置而简便的插板机。

对振动打设工艺，锤击振力大小，可根据每次打设根数、导管断面大小、入土长度和地基均匀程度确定。

振动锤击振力参考值：打设深度在20m，导管直径150cm，单管振动锤击振力一般在80KN以上。

4）、插板时，插板机就位后通过振动锤驱动套管对准插孔位下沉，排水板从套管内穿过与端头的锚靴相连，套管顶住锚靴将排水板插到设计入土深度，拔起套管后，锚靴连同排水板一起留在土中，然后剪断连续的排水板，即完成一个排水孔插板操作。

插板机就可移位到下一个排水孔继续施打。

5）、在剪断排水板时，塑料排水板顶部应伸入砂垫层至少20厘米以上，使其与砂垫层贯通，保证排水畅通。

2、施工工艺流程为：放样-->桩机就位-->排水板插入-->提升插管-->割断板体-->成桩-->进入下一循环3、塑料排水板施工时的注意事项1）、注意排水板的技术性能，应按设计要求对每批进场的产品抽查检验合格后方可施工。

2）、施工前对照地质资料，在布置排水孔的场地范围内作必要的触探（探孔）检查，以尽量避免施打排水孔时碰到地下障碍物。

塑料排水板施工工艺本合同段不良地质为软土地基,路线全线为软土,池塘、小湖泊较为发育。

主要为流塑状淤泥和软塑—流塑状淤泥土。

为保证路基的稳定和满足工后沉降的要求,对软土深度15m以内的非桥头路基段落采取塑料排水板处理（对于软土厚度较大的,塑料排水板处理难以达到要求的路基段落可考虑双向水泥搅拌桩处理）。

二、施工准备1、场地布置根据实际情况,实地测量放样,提前进行场地平整和现场布置,抽除地表明水,清除桩位处地面、地下的一切障碍物,如石块、树根等,并进行清表处理。

场地低洼时,应用土填平。

2、施工前的准备（1）技术准备①对现场施工条件进行全面了解,掌握施工现场全面情况；②熟悉试验段设计文件、地质资料；③接受建设单位移交的测量控制基准点；④划分施工区段,标出分界线,安排打设设备及顺序；⑤制定具体的施工方案、措施,并对作业人员进行技术交底。

⑥布设施工测量基线,办理水准基点及施工测量基线验收手续；⑦平整场地,并根据建设单位提供的测量控制基准点进行场地高程测量与复核；⑧按施工图布设施工区域边界线,并办理验收手续；⑨按设计分区并划分各区边界线,分区测量定出板位并作好标记,板位偏差不宜大于±30mm。

（2）材料准备塑料排水板采用可测深粘合型。

要求纵向通水量不应小于60cm/s(侧压为350kPa)；复合体抗拉强度大于2.5KN/10cm,复合体弯折性能为对折180不断裂不剥离；滤膜渗透系数大于1.0*10cm/s(试件在水中浸泡沫塑料4小时),滤膜等效孔径小于0.075mm,滤膜梯形撕裂强度（纵）力120N,滤膜梯形撕裂强度（横）力90N,顶破强度437N。

芯板压屈强度大于350N。

外形尺寸均匀,厚度4.5~5.5 mm,宽度10cm,所有原料必须是原生塑料。

购置的塑料排水板材料应具有很好的耐腐蚀性和足够的柔性,塑料排水板的质量符合图纸和《招标文件技术规范》要求。

性能指标应符合设计要求和规范的规定。

开工前（材料部负责进料,试验室进行检验）,对塑料排水板进行取样检验,检验合格后方可进场。

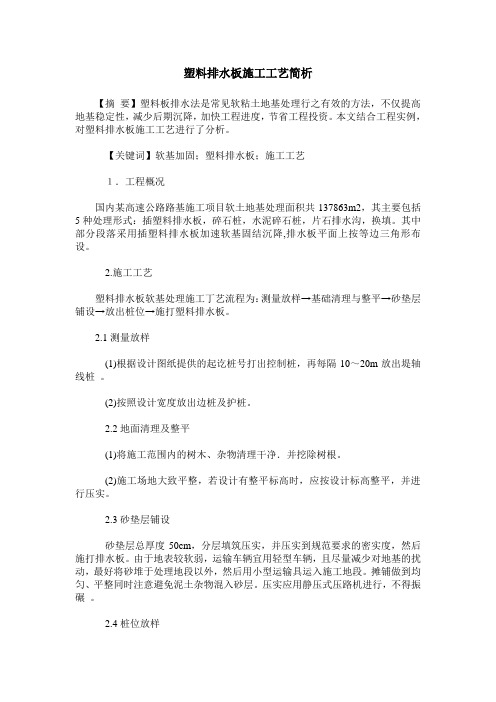

塑料排水板施工工艺简析【摘要】塑料板排水法是常见软粘土地基处理行之有效的方法，不仅提高地基稳定性，减少后期沉降，加快工程进度，节省工程投资。

本文结合工程实例，对塑料排水板施工工艺进行了分析。

【关键词】软基加固；塑料排水板；施工工艺１．工程概况国内某高速公路路基施工项目软土地基处理面积共137863m2，其主要包括5种处理形式：插塑料排水板，碎石桩，水泥碎石桩，片石排水沟，换填。

其中部分段落采用插塑料排水板加速软基固结沉降,排水板平面上按等边三角形布设。

2.施工工艺塑料排水板软基处理施工丁艺流程为：测量放样→基础清理与整平→砂垫层铺设→放出桩位→施打塑料排水板。

2.1测量放样(1)根据设计图纸提供的起讫桩号打出控制桩，再每隔10～20m放出堤轴线桩。

(2)按照设计宽度放出边桩及护桩。

2.2地面清理及整平(1)将施工范围内的树木、杂物清理干净．并挖除树根。

(2)施工场地大致平整，若设计有整平标高时，应按设计标高整平，并进行压实。

2.3砂垫层铺设砂垫层总厚度50cm，分层填筑压实，并压实到规范要求的密实度，然后施打排水板。

由于地表较软弱，运输车辆宜用轻型车辆，且尽量减少对地基的扰动，最好将砂堆于处理地段以外，然后用小型运输具运入施工地段。

摊铺做到均匀、平整同时注意避免泥土杂物混入砂层。

压实应用静压式压路机进行，不得振碾。

2.4桩位放样(1)首先根据设计给定的处理长度、宽度及板距计算出布设的排数和列数。

由于布设的原则按正三角形（梅花形)故：排数=处理长度÷设计板距×sin60°+１列数=处理宽度÷设计板距+１(2)根据计算结果画出布桩图，标明排列的编号，同时绘制一张较大的布桩图交施工人员打设时使用，每施打一根在图上相应位置标出，以免遗漏。

(3)根据布桩图在铺设砂垫层上放具体的桩位，做鲜明的标志：可用竹签插在桩位上，桩顶部最好用红油漆抹红，放桩位时一般一次不宜过多，可先在半幅内布设，以免施工时丢失。

塑料排水板施工工艺及方法塑料排水板加固施工工艺流程图见图。

施工准备铺筑下层砂垫层机具就位沉管插板至设计深度拔出导管不合格检查塑板带出露长度合格切断外露排水板机具移位砂层覆盖填土预压铺筑上层砂垫层进入下一循环塑料排水板施工工艺流程图施工要点如下：⑴平整场地：对需要加固的地段，进行排水疏干，清除地表。

⑵修筑顶拱坡面：用土质相同或接近的土按设计要求填筑路拱或横坡，碾压密实；两侧挖纵向排水沟，以便疏散砂砾石垫层中析出的水。

⑶铺设砂砾石垫层：修筑好的路基预拱坡面上铺设砂砾石垫层，压路机静压，铺设后的砂砾石垫层要求表面平顺，形成同土路拱或横坡相同的坡度，以便塑料排水板排出的水能迅速从该垫层中析出。

⑷测量放样及检测：按照设计位置放样，并插木桩标示和定位；在施工中要随时检查套管成孔的位置、垂直度，沉管时要有专人观测套管入土深度，确保打拔桩不倾斜或位移。

⑸安装桩尖：桩尖与塑板连接牢固，与管靴密贴。

⑹打设塑料排水板：在塔架插板卷筒上安置塑料板，将塑料板通过套管从管靴穿出，固定在桩尖上，并一直贴紧管靴对准板位；用力均匀，将塑料排水板缓慢打入软土中。

⑺切断排水板：沉管打设到设计位置后即可拔管，拔管时要连续缓慢进行，中途不得放松吊绳，防止因套管下沉而损坏塑料排水板，塑板拔出后剪断塑料排水板。

⑻覆盖砂层：将外露塑料排水板处理后，用砂层覆盖塑料板。

⑼填土预压：预压荷载在插板完成后进行，将路基土石方填料均匀地分层铺筑在砂砾石垫层上。

⑽铺设上部砂垫层：整段软土地基插板结束后，均匀等厚地铺设第二层砂砾石垫层。

⑾注意事项①拔管时若塑料排水板被带起长度大于0.5m时，应重新沉管插板；若塑料排板还没插到设计深度时已达到基岩，则以最大压力能压入的深度为准。

②插板前应检查套管的长度、直径应满足设计要求，保证管内无杂物。

③打设塑料板机械依据从低处往高处打设的原则安设。

④安设套管时，套管顶端要有便于起吊的吊环，并在套管上划出控制高程的刻度线。

若套管接长，应在打设前试接，联接处要平顺密实。

塑料排水板施工工艺地基处理均采用打设塑料排水板分级加荷进行排水固结的方式，排水板正方形布置，间距1000mm，排水板平均长度6.9m，采用陆上滩涂打板机施工。

采用滩涂打板机进行打板施工，施工时需注意潮汐变化，涨潮时及时抬升打板机上的电动机高度，避免涨潮时被潮水淹没。

打板机选择低潮露滩时施工，先进行测量放线，确定排水板点位，采用人工剪板并套管，打板机插板后检查并记录插板情况。

1、塑料排水板打设方法（1）施工准备根据陆上区域的控制点进行板位放样，用钢尺在施工范围内按设计间距放出每根排水板的具体位置，然后在每个位置作好标记作为插板机插板的位置。

（2）导管选择本工程排水板施工采用扁形导管，其外套上一个形状类似、稍大一点的导管靴。

导管靴采用铁制，用小锁链系在导管上，这样导管可以重复利用。

固定排水板的桩尖采用倒梯形契挤压连接的形式。

（3）导管垂直度控制施工前及施工中经常性用两台经纬仪对插板机导管的垂直度进行检查和调整。

（4）排水板与桩尖的连接排水板与桩尖的连接是依靠锥形的契(销子)把排水板卡住，对排水板的底端起一个锚固作用，从而使导管的下沉带动排水板的下沉。

（5）导管的提升导管的入土深度是根据排水板的打设深度来确定，通过测量检测排水板打设到设计标高后，开始提升导管。

导管提升的过程中注意观察排水板的回带情况。

打设过程中排水板发生回带现象，即进行补打。

2、施工流程不合格邻近板位补打图1.1-1排水板施工工艺流程图3、施工控制（1）插板前按设计要求进行定位放样，设立标志，插板沉设平面定位允许偏差±10cm，垂直度允许偏差1.5%。

（2）必须按设计要求严格控制塑料排水板的打设标高，不得出现浅向偏差；当发现地质情况变化，无法按设计要求打设时，应及时与现场监理人员联系并征得监理和设计同意后方可变更打设标高。

（3）打设塑料排水板时严禁出现扭结、断裂和撕破滤膜等现象。

（4）施工时应严格控制回带现象，发生回带的数量不宜超过打设总数的5%。

塑料排水板处理软土路基施工工艺摘要：关键词：一、工程概况：青岛双积公路胶州湾软基处理工程，该段路基总长9.1km，实施软基处理长度8.827公里，沿线软土均分布在粉砂淤泥质海岸地貌内，分十二个路基处理区，平均深度14.5m，渗透系数大。

软基处理的效果直接关系到双积公路开通后的运营，而塑料排水板的施工是在粘土帷幕桩形成的一道粘土墙内打设80cm×80cm的塑料排水板，进行真空堆载联合预压。

以下简单介绍施工过程中一些关于塑料排水板处理软基的技术措施。

二、塑料排水板法的加固原理1、塑料排水板法的加固原理塑料排水板法是排水固结法的一种形式。

排水固结法或是先在地基中设置砂井或塑料排水板法等竖向排水体，然后利用建（构）筑物本身重量分级逐渐加载；或是在建（构）筑物建造以前，在场地先行加载预压（或者真空预压），使土体中的孔隙水排出，逐渐固结，地基发生沉降，同时强度提高的方法。

该方法是处理软土地基的有效方法之一，它可以解决以下两个问题：(1)沉降问题，使地基的沉降在加载预压期间大部分或基本完成，使构筑物在使用期间不致产生不利的沉降或沉降差。

(2)稳定问题，加速地基土的抗剪强度的增长，从而提高地基的承载力和稳定性。

塑料排水板法的加固原理是：利用插板机械在含水量大、孔隙比大、压缩性高、深厚的软土地基中插设具有良好透水性的塑料排水板，从而在软土地基中形成竖向的排水通道，在其上铺设砂垫层而形成水平排水通道增加了土层的排水通道，三、塑料排水板施工工艺1、工艺流程平整场地→铺设土工布→修筑预拱坡面→铺设砂垫层→测量定位→排水板准备及打设塑料排水板→剪带移位。

2、平整场地采用挖机或推土机进行清理施工场地内的地表植被、表土层，清理厚度约为50cm，平整场地，并设置路基排水横坡。

3、铺设土工布铺设时从一端向另一端进行，端部应先铺，中间后铺，铺设时可采用搭接（≥30cm），粘合剂粘合或针刺结合法搭接。

无纺土工布铺设松紧应适度，防止过紧或褶皱，同时保持连续性和完整性。

塑料排水板典型施工方案一、准备工作1.了解施工图纸和设计要求。

2.熟悉塑料排水板的特性和施工方法。

3.确定施工区域，清除杂物和污物。

二、材料准备1.准备足够的塑料排水板，根据设计要求和施工图纸确定尺寸和数量。

2.准备必要的工具，如切割机、焊接机、卷尺、铅笔等。

3.清洁工具，如扫把、刷子、洗刷器等。

4.水泥、沙子、砂浆等建筑材料。

三、施工步骤1.清理和平整基础：将施工区域的地面清理干净，并确保表面平整。

2.排列塑料排水板：根据设计要求和施工图纸，在地面上放置塑料排水板，并用卷尺和铅笔进行标记和测量，以确保排列准确。

3.切割塑料排水板：使用切割机将塑料排水板按照需要的尺寸进行切割，使其适应具体的施工区域。

4.焊接塑料排水板：使用焊接机将切割后的塑料排水板进行焊接，确保接缝牢固，并使用检测仪器检测焊接质量。

5.安装塑料排水板：将焊接好的塑料排水板按照设计要求和施工图纸安装在预定位置，确保其正确安装和固定。

6.补充水泥、沙子：在安装好的塑料排水板周围填补水泥、沙子等建筑材料，以保证塑料排水板的稳固性和密封性。

7.清洁施工区域：清扫施工区域，将杂物和污物清除干净，以确保施工区域的整洁和安全。

四、验收和保养1.检查塑料排水板的安装质量和密封性能，确保其符合设计要求和施工图纸。

2.保养塑料排水板，定期清洁和检查，及时发现并处理问题。

3.做好施工记录和整理相关资料，以备后期维护和维修使用。

这是一个典型的塑料排水板施工方案，根据具体情况，施工步骤和工具都可能有所不同。

因此，在实际施工前应详细研究施工图纸和设计要求，并遵循相关施工标准和规范进行操作，以确保施工质量和安全性。

5.2 塑料排水板施工塑料排水板施工是紧接着碎石垫层施工后进行的重要分项工程，各施工区域的施工顺序和碎石垫层施工顺序相对应。

所有区段的排水板均呈梅花形布点，排水板间距均为 1.2m，要求排水板穿透淤泥层，进入下卧硬土层。

本工程排水板施工有其特殊性：1、要是排水板施工区域为潮汐带，这就要求施工机具必须适应涨潮和退潮时的不同状态的施工。

且大潮位时设备有时将无法施工，所以施工现场必须准确安排好施工顺序，调整好机械设备，组织好施工人员，以确保工期的按时完成。

2、主要是因为上部回填碎石，当局部振动插板困难时，可适当调整插板位置，如仍难以施打，则再反方向选取一位置，确保排水板顺利打入。

5.2.1 施工流程塑料排水板施工工艺流程见图5—2—1。

图5—2—1 塑料排水板施工工艺流程图5.2.2 施工方法1、施工准备(1) 了解施工条件熟悉规范、施工图纸等各种技术文件，并查勘现场了解施工条件。

(2) 测量放样根据各区域验收碎石垫层场地的施工基线、水准点等资料，用全站仪测放各区域控制点，各区控制点插红色小旗及打下木桩并标明控制点编号。

(3) 塑料排水板进场本工程采用PD-100系列C型塑料排水板，在塑料排水板进场前，需检查其厂家产品合格证及质量检测报告，并按规定同批次产品每20万m抽样一组送监理工程师认可的质检单位进行质量检验。

待检验合格并报监理工程师审批同意后，订货并组织运往现场。

(4) 施工人员、机具进场安排施工人员及插板机进场。

(5) 工地临时仓库在各施工区域附近搭建工地临时仓库，贮放排水板等材料。

(6) 打设完塑料排水板前进行观测仪器埋设。

2、施工机具准备使用10-15台履带自行式振动插板机进行塑料排水板施工。

3、施工步骤(1) 在已放样确定的各加固块范围内，用经纬仪和铁尺按梅花形布置、间距 1.2m测放出塑料排水板打设板位(测放误差控制在±50mm以内)，边角处排水板可根据实际情况作适当调整，并用竹签或排水板芯等插入砂垫层作标记。
