塑料排水板施工工艺讲义

塑料排水板施工工艺本合同段不良地质为软土地基,路线全线为软土,池塘、小湖泊较为发育。

主要为流塑状淤泥和软塑—流塑状淤泥土。

为保证路基的稳定和满足工后沉降的要求,对软土深度15m以内的非桥头路基段落采取塑料排水板处理（对于软土厚度较大的,塑料排水板处理难以达到要求的路基段落可考虑双向水泥搅拌桩处理）。

二、施工准备1、场地布置根据实际情况,实地测量放样,提前进行场地平整和现场布置,抽除地表明水,清除桩位处地面、地下的一切障碍物,如石块、树根等,并进行清表处理。

场地低洼时,应用土填平。

2、施工前的准备（1）技术准备①对现场施工条件进行全面了解,掌握施工现场全面情况；②熟悉试验段设计文件、地质资料；③接受建设单位移交的测量控制基准点；④划分施工区段,标出分界线,安排打设设备及顺序；⑤制定具体的施工方案、措施,并对作业人员进行技术交底。

⑥布设施工测量基线,办理水准基点及施工测量基线验收手续；⑦平整场地,并根据建设单位提供的测量控制基准点进行场地高程测量与复核；⑧按施工图布设施工区域边界线,并办理验收手续；⑨按设计分区并划分各区边界线,分区测量定出板位并作好标记,板位偏差不宜大于±30mm。

（2）材料准备塑料排水板采用可测深粘合型。

要求纵向通水量不应小于60cm/s(侧压为350kPa)；复合体抗拉强度大于2.5KN/10cm,复合体弯折性能为对折180不断裂不剥离；滤膜渗透系数大于1.0*10cm/s(试件在水中浸泡沫塑料4小时),滤膜等效孔径小于0.075mm,滤膜梯形撕裂强度（纵）力120N,滤膜梯形撕裂强度（横）力90N,顶破强度437N。

芯板压屈强度大于350N。

外形尺寸均匀,厚度4.5~5.5 mm,宽度10cm,所有原料必须是原生塑料。

购置的塑料排水板材料应具有很好的耐腐蚀性和足够的柔性,塑料排水板的质量符合图纸和《招标文件技术规范》要求。

性能指标应符合设计要求和规范的规定。

开工前（材料部负责进料,试验室进行检验）,对塑料排水板进行取样检验,检验合格后方可进场。

塑料排水板施工工艺工法一章1.1 工艺工法概况塑料排水板处理软地基是在砂井施工工艺的基础上发展而来，采用塑料排水板作为排水通道将地基中的水排除，以增加作用于土颗粒的有效应力来加速地基固结沉降，达到提高强度的目的。

这种方法不仅被用来作为垂直排水通道加固软基,还被应用到铁路基工程中,用来作为水平排水防止软基上路基翻浆的有效措施。

1.2 工艺原理塑料排水板用插板机插入软土地基，在上部预压荷载作用下，软土地基中空隙水由塑料排水板排到上部铺垫的砂层或水平塑料排水管中，由其他地方排出，加速软基固结。

2.工艺工法特点2.1 塑料排水板是由厂家批量生产的，质量均匀且易控制，具有良好的透水和排水性能，排水通道质量易控制，排水效果好。

2.2 施工机具轻巧，移动方便，施工效率高，施工质量易控制和检查;3.适用范围适用于淤泥、淤泥质土、粉土及饱和性土等软土地基。

4.施工方法铺设砂垫层，同时将厂制塑料排水板卷入直径1.5m左右的大卷盘中，外露端插到插板机钢导管顶部侧面的导向轮处，并经此导管向滚筒上把塑料板投进钢导管内，在钢导管底部活门外引出排水板，把排水板和桩尖连接牢实，桩尖紧贴于钢导管底部活门外，然后用插板机向软土地基中打入钢导管到设计标高，同时也把塑料排水板送到了软土地基中的设计位置，最后处理好塑料排水板端头。

5.工艺流程及操作要点6.施工工艺流程塑料排水板施工工艺流程见图1。

6.2 操作要点6.2.1 施工准备1 首先进行清表，填筑预拱土并且按设计分区开挖排水沟，为了利于排水，中间部分比四周高出20cm。

2 插板间距按设计要求布置。

塑料排水板间距允许偏差为士15cm，垂直偏差不应大于1.5%。

6.2.2 铺设砂垫层在预拱十上铺设30cm 厚的砂垫层并碾压，提供合格的操作场地。

为了保证砂垫层具有良好的透水性能和在插板过程中的支承性能，砂垫层应采用含泥量小于5%的中粗砂，且不含有机杂质,碾压密实至中密以上。

6.2.3 插入塑料排水板塑料排水板入十深度以穿透淤泥层为准，实际打入深度不得小于设计深度。

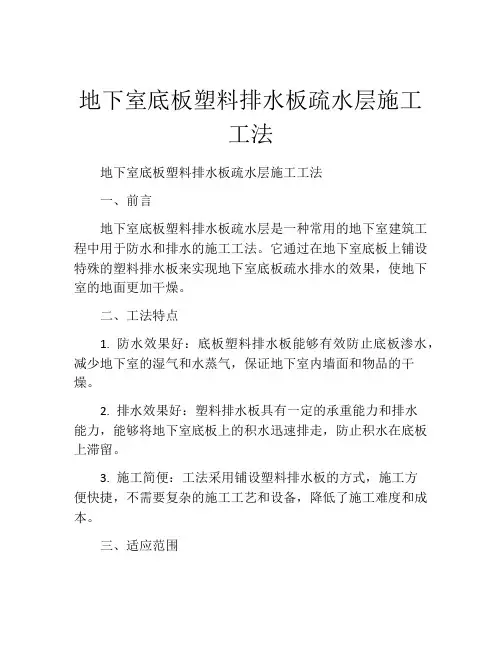

地下室底板塑料排水板疏水层施工工法地下室底板塑料排水板疏水层施工工法一、前言地下室底板塑料排水板疏水层是一种常用的地下室建筑工程中用于防水和排水的施工工法。

它通过在地下室底板上铺设特殊的塑料排水板来实现地下室底板疏水排水的效果，使地下室的地面更加干燥。

二、工法特点1. 防水效果好：底板塑料排水板能够有效防止底板渗水，减少地下室的湿气和水蒸气，保证地下室内墙面和物品的干燥。

2. 排水效果好：塑料排水板具有一定的承重能力和排水能力，能够将地下室底板上的积水迅速排走，防止积水在底板上滞留。

3. 施工简便：工法采用铺设塑料排水板的方式，施工方便快捷，不需要复杂的施工工艺和设备，降低了施工难度和成本。

三、适应范围地下室底板塑料排水板疏水层适用于各类地下室建筑，如地下停车场、地下商场、地下仓库等，特别适用于水平面有高差或不规则的地下室。

四、工艺原理地下室底板塑料排水板疏水层的施工原理基于以下几点：1. 底板疏水：塑料排水板具有疏水性能，可以将地下室底板上的积水迅速排走，提高地下室的排水效果。

2. 防水层保护：塑料排水板可以起到防水层的保护作用，减少地下室底板受到水的侵蚀，延长地下室的使用寿命。

3. 承重能力：塑料排水板具有一定的承重能力，能够承受地下室底板上的荷载，并将荷载均匀分散到地下基础上，提高地下室的稳定性。

五、施工工艺1. 地下室底板准备：清理地下室底板，并修复和加固地下室底板，使其满足施工要求。

2. 铺设排水板：将塑料排水板按照规定的铺设方式铺设在地下室底板上，确保排水板之间的重叠密封连接，形成完整的疏水层。

3. 固定排水板：使用螺栓或其他固定物将排水板固定在地下室底板上，确保排水板牢固不易移动。

4. 连接排水管道：将排水板与地下室的排水管道连接起来，确保地下室底板上的积水能够顺利排出。

六、劳动组织根据工程规模，合理组织施工人员，包括地下室底板准备、排水板铺设、排水板固定和排水管道连接等工作。

七、机具设备1. 清理工具：如扫帚、拖把等用于清理地下室底板的工具。

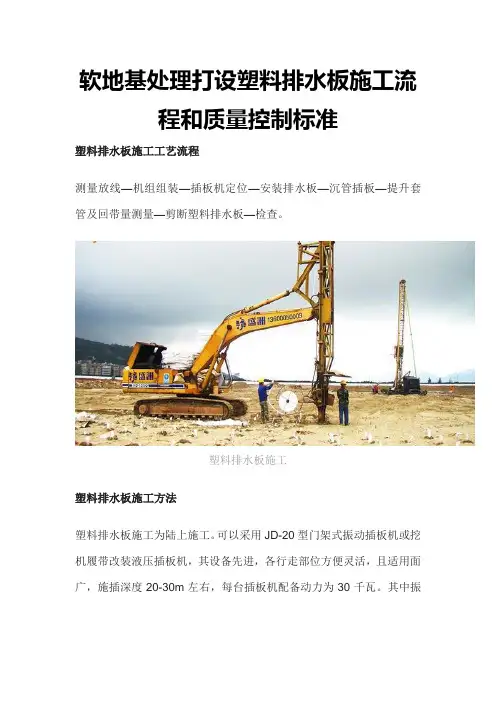

软地基处理打设塑料排水板施工流程和质量控制标准塑料排水板施工工艺流程测量放线—机组组装—插板机定位—安装排水板—沉管插板—提升套管及回带量测量—剪断塑料排水板—检查。

塑料排水板施工塑料排水板施工方法塑料排水板施工为陆上施工。

可以采用JD-20型门架式振动插板机或挖机履带改装液压插板机，其设备先进，各行走部位方便灵活，且适用面广，施插深度20-30m左右，每台插板机配备动力为30千瓦。

其中振动锤最大击振力为25吨，每小时可插450m左右。

施工时由东向西进行。

(1)测量放线采用极坐标法用全站仪施放各单元的控制边线。

根据图纸计算出插板区域外边线坐标，架全站仪施放，打入木桩，并用红油漆标志点位并编号。

单元内各插板点位则利用钢尺量距通过内外边线施放，用白石灰粉作醒目标志，并编制打设板位编号和板位顺序。

(2)机组组装及定位机械设备运至施工地段，进行分别组装，如是门架式振动插板机，其组装方法为：首先组装插板和底盘及龙门架，应用卷扬机和滑轮将龙门架拉起并固定好，然后再组装塔架，用同样方法将其拉起固定，塔架竖起后再安装卷扬机和振动锤。

卷扬机安装固定在架的背面，再将各行走部位组装到位，最后将插管和振动锤连接固定，至此整个一台插板机组装完毕。

插板机沿门架在设计插板断面上移动，定位于插板位置，准备实施插板作业。

塑料排水板施工(3)安装塑料排水板安装好进场设备，根据设计插板的深度要求，将插管长度定好。

并在插管和塔架上做好应插排水板深度记号。

排水板从套管的插嘴进入套管内部，固定在套管底部的插销上，同时拉紧排水板，依靠排水板与插销之间的摩擦力连接在一起，上提时插销从套管口与排水板端部抽出，套管提出，启动自动冲水装置后，排水板靠水压力留在地基中。

(4)沉管插板插板前检查套管垂直度，若不符合要求，前后可调节门架位置，左右可调节套管位置，保证插板垂直度在1.5%以内。

在套管上按照设计深度用红漆作上明显标识，开动插板机，将沉管下沉至标识处既达到施工控制标高。

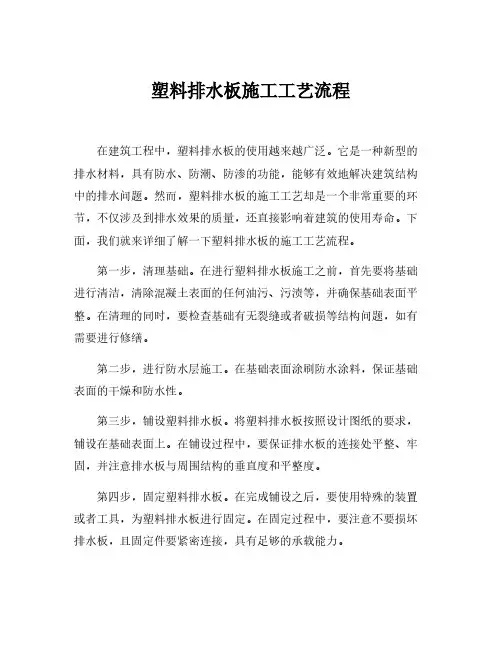

塑料排水板施工工艺流程
在建筑工程中，塑料排水板的使用越来越广泛。

它是一种新型的排水材料，具有防水、防潮、防渗的功能，能够有效地解决建筑结构中的排水问题。

然而，塑料排水板的施工工艺却是一个非常重要的环节，不仅涉及到排水效果的质量，还直接影响着建筑的使用寿命。

下面，我们就来详细了解一下塑料排水板的施工工艺流程。

第一步，清理基础。

在进行塑料排水板施工之前，首先要将基础进行清洁，清除混凝土表面的任何油污、污渍等，并确保基础表面平整。

在清理的同时，要检查基础有无裂缝或者破损等结构问题，如有需要进行修缮。

第二步，进行防水层施工。

在基础表面涂刷防水涂料，保证基础表面的干燥和防水性。

第三步，铺设塑料排水板。

将塑料排水板按照设计图纸的要求，铺设在基础表面上。

在铺设过程中，要保证排水板的连接处平整、牢固，并注意排水板与周围结构的垂直度和平整度。

第四步，固定塑料排水板。

在完成铺设之后，要使用特殊的装置或者工具，为塑料排水板进行固定。

在固定过程中，要注意不要损坏排水板，且固定件要紧密连接，具有足够的承载能力。

第五步，进行测试和验收。

在塑料排水板施工完成之后，要进行相应的测试，检测排水效果是否符合设计要求，并进行工程验收。

总之，塑料排水板的施工工艺流程非常重要。

只有严格按照规定的操作流程进行施工，才能够确保工程的排水效果，保护建筑结构的稳定性和安全性。

塑料排水板（排水固结软基处理）施工工艺流程图文详解
【塑料排水板简介】
塑料排水板别名塑料排水带，中间是挤出成型的塑料芯板，是排水带的骨架和通道，其断面呈并联十字，两面以非织造土工织物包裹作滤层，芯带起支撑作用并将滤层渗进来的水向上排出，是淤泥、淤质土、冲填土等饱和粘性及杂填土运用排水固结法进行软基处理的良好垂直通道，大大缩短软土固结时间。

塑料排水板可采用沉管式打桩机施工，塑料排水板也可用插板机施工。

【施工工艺流程】整平原地面→摊铺下层砂垫层→机具就位→塑料排水板穿靴→插入套管→割断塑料排水板→机具移位→摊铺上层砂垫层
【工艺原理】塑料排水板用插板机插入软土地基，在上部预压荷载作用下，软土地基中空隙水由塑料排水板排到上部铺垫的砂层或水平塑料排水管中，由其他地方排出，加速软基固结。

在软土地基处理中，塑料排水板的作用设计，施工设备基本与袋砂井相同。

【施工要点】
1、需接长时，搭接长度不宜小于0.2m。

2、塑料排水板顶端埋入砂垫层的长度不应小于 0.5m。

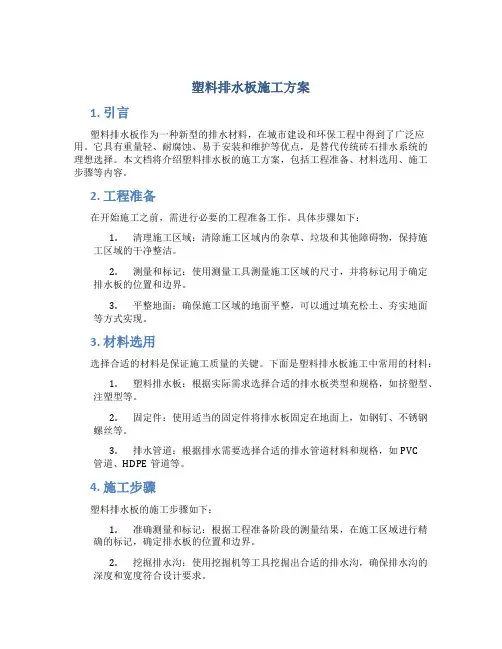

塑料排水板施工方案1. 引言塑料排水板作为一种新型的排水材料，在城市建设和环保工程中得到了广泛应用。

它具有重量轻、耐腐蚀、易于安装和维护等优点，是替代传统砖石排水系统的理想选择。

本文档将介绍塑料排水板的施工方案，包括工程准备、材料选用、施工步骤等内容。

2. 工程准备在开始施工之前，需进行必要的工程准备工作。

具体步骤如下：1.清理施工区域：清除施工区域内的杂草、垃圾和其他障碍物，保持施工区域的干净整洁。

2.测量和标记：使用测量工具测量施工区域的尺寸，并将标记用于确定排水板的位置和边界。

3.平整地面：确保施工区域的地面平整，可以通过填充松土、夯实地面等方式实现。

3. 材料选用选择合适的材料是保证施工质量的关键。

下面是塑料排水板施工中常用的材料：1.塑料排水板：根据实际需求选择合适的排水板类型和规格，如挤塑型、注塑型等。

2.固定件：使用适当的固定件将排水板固定在地面上，如钢钉、不锈钢螺丝等。

3.排水管道：根据排水需要选择合适的排水管道材料和规格，如PVC管道、HDPE管道等。

4. 施工步骤塑料排水板的施工步骤如下：1.准确测量和标记：根据工程准备阶段的测量结果，在施工区域进行精确的标记，确定排水板的位置和边界。

2.挖掘排水沟：使用挖掘机等工具挖掘出合适的排水沟，确保排水沟的深度和宽度符合设计要求。

3.敷设排水管道：按照排水沟的布局，将排水管道敷设在排水沟的底部，并确保排水管道的坡度合适，以保证排水畅通。

4.固定排水板：将塑料排水板依次铺设在排水沟上，并使用固定件将其固定在地面上。

5.连接排水管道：使用相应的接头和密封件连接排水板与排水管道，确保排水通畅且密封良好。

6.检查排水效果：在施工完成后，通过放水测试等方式检查排水效果，确保排水畅通。

5. 施工注意事项在进行塑料排水板施工时，还需要注意以下事项：1.施工人员需佩戴好安全帽、工作服等个人防护装备，确保工作安全。

2.注意排水板的连接和密封，在固定排水板时，要确保排水板之间的连接牢固，且与排水管道连接处密封良好。

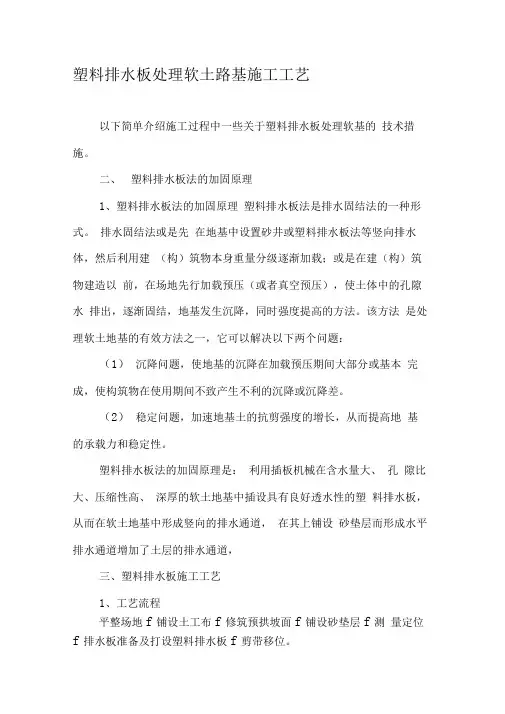

塑料排水板处理软土路基施工工艺以下简单介绍施工过程中一些关于塑料排水板处理软基的技术措施。

二、塑料排水板法的加固原理1、塑料排水板法的加固原理塑料排水板法是排水固结法的一种形式。

排水固结法或是先在地基中设置砂井或塑料排水板法等竖向排水体，然后利用建（构）筑物本身重量分级逐渐加载；或是在建（构）筑物建造以前，在场地先行加载预压（或者真空预压），使土体中的孔隙水排出，逐渐固结，地基发生沉降，同时强度提高的方法。

该方法是处理软土地基的有效方法之一，它可以解决以下两个问题：（1）沉降问题，使地基的沉降在加载预压期间大部分或基本完成，使构筑物在使用期间不致产生不利的沉降或沉降差。

（2）稳定问题，加速地基土的抗剪强度的增长，从而提高地基的承载力和稳定性。

塑料排水板法的加固原理是：利用插板机械在含水量大、孔隙比大、压缩性高、深厚的软土地基中插设具有良好透水性的塑料排水板，从而在软土地基中形成竖向的排水通道，在其上铺设砂垫层而形成水平排水通道增加了土层的排水通道，三、塑料排水板施工工艺1、工艺流程平整场地f铺设土工布f修筑预拱坡面f铺设砂垫层f测量定位f排水板准备及打设塑料排水板f剪带移位。

2、平整场地采用挖机或推土机进行清理施工场地内的地表植被、表土层，清理厚度约为50cm平整场地，并设置路基排水横坡。

3、铺设土工布铺设时从一端向另一端进行，端部应先铺，中间后铺，铺设时可采用搭接（》30cm，粘合剂粘合或针刺结合法搭接。

无纺土工布铺设松紧应适度，防止过紧或褶皱，同时保持连续性和完整性。

4、铺设砂垫层材料采用中粗砂，含泥量不大于3%，干密度应大于1.5t/ m3 ，渗透系数大于10-2cm/s 。

施工方法：砂料运至施工区域内，由远及近，人工铺设，以控制厚度为主。

铺设分2次进行，第一层厚度在20〜25mm第二层厚度在25〜30mm第二层铺设在真空预压的真空虑管铺设完成后进行，用以保护真空虑管。

5、测量定位定出打板场地的边线和控制轴线，布置板位并用石灰或竹片作出标志，按照设计要求的间距纵横向800mm井字形布置。

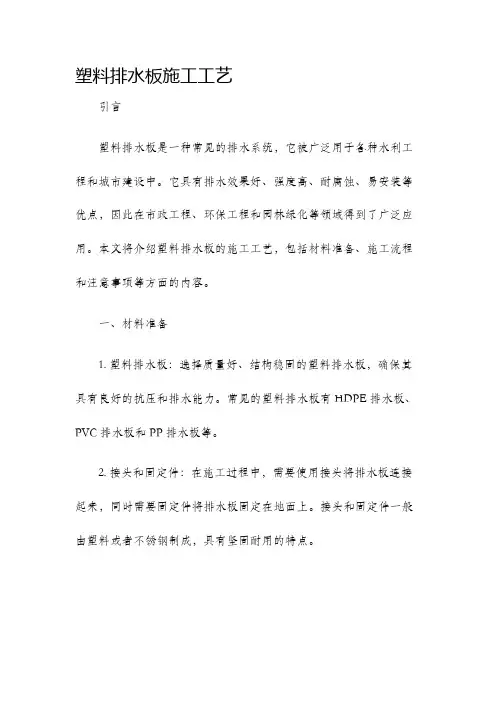

塑料排水板施工工艺引言塑料排水板是一种常见的排水系统，它被广泛用于各种水利工程和城市建设中。

它具有排水效果好、强度高、耐腐蚀、易安装等优点，因此在市政工程、环保工程和园林绿化等领域得到了广泛应用。

本文将介绍塑料排水板的施工工艺，包括材料准备、施工流程和注意事项等方面的内容。

一、材料准备1. 塑料排水板：选择质量好、结构稳固的塑料排水板，确保其具有良好的抗压和排水能力。

常见的塑料排水板有HDPE排水板、PVC排水板和PP排水板等。

2. 接头和固定件：在施工过程中，需要使用接头将排水板连接起来，同时需要固定件将排水板固定在地面上。

接头和固定件一般由塑料或者不锈钢制成，具有坚固耐用的特点。

3. 排水管道：为了将排水板与排水系统连接起来，需要使用排水管道。

排水管道的选用应根据具体的工程项目来确定，一般有PVC管道、HDPE管道等选择。

二、施工流程1. 地面准备：在开始施工之前，需要对施工地面进行准备。

首先要确保地面平整、牢固，并清除杂物和污物。

对于特殊地形或者土壤不稳定的地方，还需要进行修整或者加固。

2. 定位和测量：根据设计要求和实际情况，确定塑料排水板的安装位置。

使用测量工具进行精确测量，并进行标记。

3. 安装固定件和接头：根据测量结果，在标记处安装固定件和接头。

确保固定件和接头牢固可靠，并与排水板紧密连接。

4. 安装排水板：将塑料排水板依次连接起来，并与接头相连。

确保排水板的连接牢固，没有缝隙。

5. 处理排水口：根据设计要求，在需要排水的地方安装排水口或者连接排水管道。

注意排水口的位置和高度，确保排水顺畅。

6. 测试和调整：施工完成后，进行排水测试。

通过加水或者其他方法，检查排水板的排水效果。

发现问题及时调整和修正。

三、注意事项1. 施工前要仔细阅读施工图纸和设计要求，了解施工细节和要求。

2. 施工过程中要保持工作区域整洁，并遵守安全规范和操作规程。

3. 如有需要，及时与相关单位或者专家进行沟通和协商。

塑料排水板施工方案
目录：
1. 安装前准备工作
1.1 清理施工区域
1.2 准备材料工具
1.3 测量施工尺寸
2. 排水板铺设
2.1 排水板调整
2.2 排水板固定
2.3 排水板连接
3. 施工完成后清理
在进行塑料排水板的施工前，首先需要进行一些准备工作。

首先
要清理施工区域，确保地面平整干净，没有任何杂物影响安装。

接着
准备好需要的材料工具，如排水板、螺丝刀、橡胶锤等。

最后要测量
施工尺寸，确保排水板能够准确铺设在需要的位置上。

在进行排水板的铺设时，需要先调整排水板的位置，按照测量出
的尺寸将排水板放置在预定位置上。

接着使用螺丝刀等工具将排水板
固定在地面上，确保其稳固不会移动。

最后，将各块排水板进行连接，确保整体排水效果良好，没有任何漏水情况出现。

施工完成后，要对施工现场进行清理，清除掉施工过程中产生的
杂物和垃圾。

同时要对排水板进行一次检查，确保安装牢固，没有松
动现象。

这样就能保证塑料排水板的施工效果达到预期，保证排水畅通。
