直流电动机练习题

第一章直流电机练习一、判断题（对的打√，错的打×）1、并励电机在运行时断开励磁绕组对电机运行没有多大的影响。

（×）2、在直流电动机的调速中，当调节器为PI调节时，表现为转速无静差。

（√）3、直流电机的电枢铁芯由于在直流状态下工作，通过的磁通是不变的，因此完全可以用整块的磁材料构成，不必用硅钢片叠成。

（×）4、降压调速适用于并励直流电动机。

（×）5、机械特性表征转速和电磁转矩的关系，直流电动机的机械特性是一条直线。

（×）6、在直流电动机起动时，采用电枢串电阻起动，在起动中过程为了快速起动和减小电阻引起的损耗，必须将电阻直接切除掉。

（×）7、一台并励直流发电机，空载运行于某一电压下，如将其转速升高10% ，则发电机的端电压升高10%。

（×）8、使用并励电动机时，发现转向不对，应将接到电源的两根线对调以下即可。

（×）9、换向器是直流电机特有的装置。

（√）10、直流发电机线圈中的感应电势是交变的。

（√）二、填空题1、直流电动机的调速方法有：1）改变电枢两端电压调速、2）改变励磁磁通调速、3）电枢回路串电阻调速等三种。

2、改变直流电动机旋转方向的方法有：（1）将电枢两端电压极性反接，使电枢电流方向改变；（2）将励磁电源电压反接，使励磁电流方向改变。

3、直流电动机按照电枢绕组和励磁绕组的联接方式不同可分为：他励、串励、并励和复励电动机。

4、直流发电机中的电磁转矩方向与转子的旋转方向相反，因此电磁转矩为阻转矩；直流电动机中的电磁转矩方向与转子的旋转方向相同，因此电磁转矩为驱动转矩。

5、直流电动机正处于运行状态，若想改变它的旋转方向，可用的方法有通过改变电枢两端电压极性，而改变电枢电流方向，实现反转和带位能性负载时，通过倒拉方式实现反转。

6、直流发电机的电磁转矩与电机转子方向相反。

（相同/相反）7、并励直流发电机在原动机转向改变后，电枢两端不可以产生感应电势。

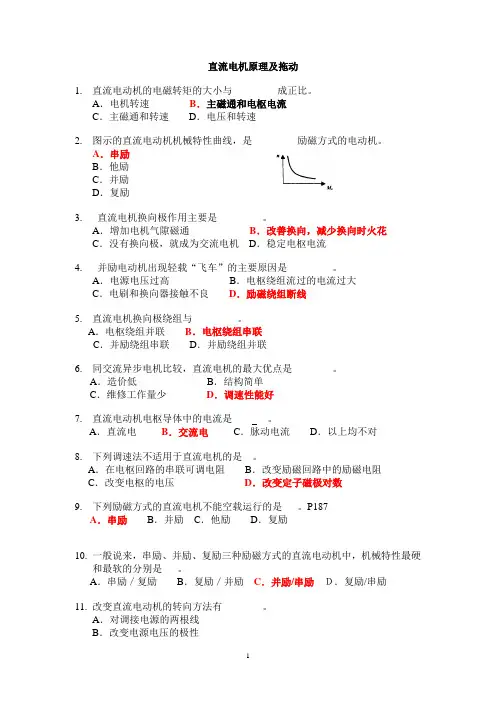

直流电机原理及拖动1.直流电动机的电磁转矩的大小与_________成正比。

A．电机转速B．主磁通和电枢电流C．主磁通和转速D．电压和转速2.图示的直流电动机机械特性曲线，是_________励磁方式的电动机。

A．串励B．他励C．并励D．复励3.直流电机换向极作用主要是_________。

A．增加电机气隙磁通B．改善换向，减少换向时火花C．没有换向极，就成为交流电机D．稳定电枢电流4.并励电动机出现轻载“飞车”的主要原因是_________。

A．电源电压过高B．电枢绕组流过的电流过大C．电刷和换向器接触不良D．励磁绕组断线5.直流电机换向极绕组与_________。

A．电枢绕组并联B．电枢绕组串联C．并励绕组串联D．并励绕组并联6.同交流异步电机比较，直流电机的最大优点是________。

A．造价低B．结构简单C．维修工作量少D．调速性能好7.直流电动机电枢导体中的电流是_______。

A．直流电B．交流电C．脉动电流D．以上均不对8.下列调速法不适用于直流电机的是__。

A．在电枢回路的串联可调电阻B．改变励磁回路中的励磁电阻C．改变电枢的电压D．改变定子磁极对数9.下列励磁方式的直流电机不能空载运行的是___。

P187A．串励B．并励C．他励D．复励10.一般说来，串励、并励、复励三种励磁方式的直流电动机中，机械特性最硬和最软的分别是___。

A．串励／复励B．复励／并励C．并励/串励Ｄ．复励/串励11.改变直流电动机的转向方法有________。

A．对调接电源的两根线B．改变电源电压的极性C．改变主磁通的方向并同时改变电枢中电流方向D．改变主磁通的方向或改变电枢中电流方向12.直流电动机起动时必须在电枢回路中串联起动电阻，原因是刚起动时________。

A．主磁通较弱B．反电动势为零C．瞬间高压D．提高电磁转矩13.直流电动机的调速方法种类与交流电动机________，而制动方法种类________。

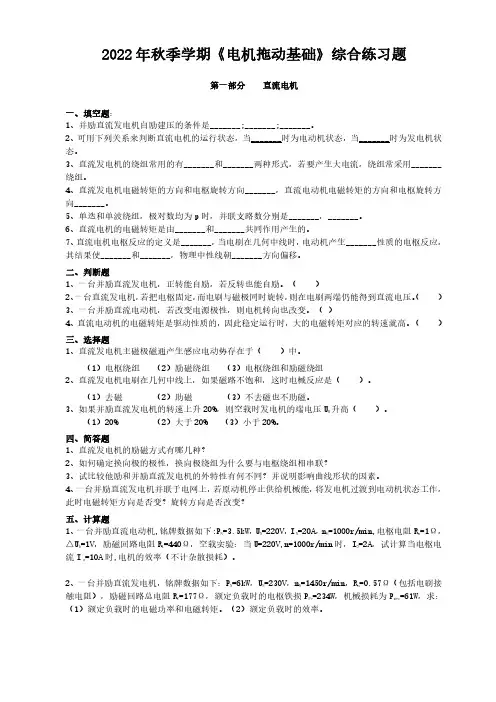

2022年秋季学期《电机拖动基础》综合练习题第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是_______;_______;_______。

2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。

3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。

4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。

5、单迭和单波绕组，极对数均为p 时，并联支路数分别是_______，_______。

6、直流电机的电磁转矩是由_______和_______共同作用产生的。

7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。

二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。

（）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。

（）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。

（）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。

（）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。

（1）电枢绕组（2）励磁绕组（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）。

（1）去磁（2）助磁（3）不去磁也不助磁。

3、如果并励直流发电机的转速上升20%，则空载时发电机的端电压U 0升高（）。

（1）20%（2）大于20%（3）小于20%。

四、简答题1、直流发电机的励磁方式有哪几种？2、如何确定换向极的极性，换向极绕组为什么要与电枢绕组相串联？3、试比较他励和并励直流发电机的外特性有何不同？并说明影响曲线形状的因素。

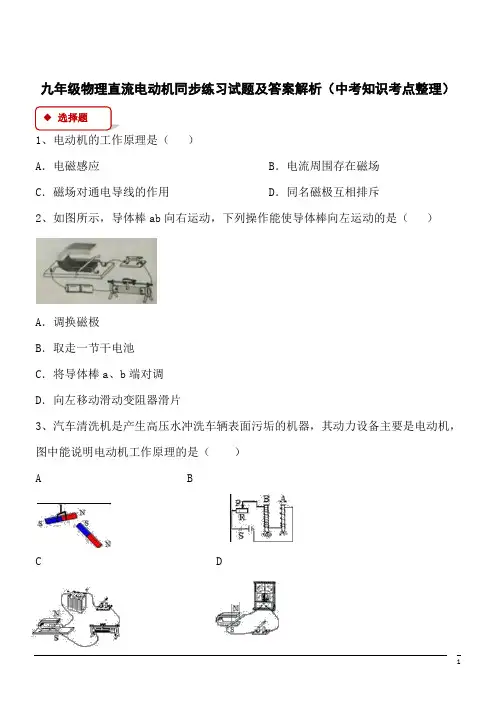

九年级物理直流电动机同步练习试题及答案解析（中考知识考点整理）1、电动机的工作原理是（）A．电磁感应 B．电流周围存在磁场C．磁场对通电导线的作用 D．同名磁极互相排斥2、如图所示，导体棒ab向右运动，下列操作能使导体棒向左运动的是（）A．调换磁极B．取走一节干电池C．将导体棒a、b端对调D．向左移动滑动变阻器滑片3、汽车清洗机是产生高压水冲洗车辆表面污垢的机器，其动力设备主要是电动机，图中能说明电动机工作原理的是（）A BC D◆选择题4、如图所示，是小明同学探究“磁场对通电导体的作用”的实验装置，ab是一根金属棒，通过金属导轨连接到电路中，闭合开关后，金属棒没有运动（仪器、电路都完好），要想使金属棒运动起来，下列措施不可行的是（）A．将蹄形磁体的N、S极对调B．换用磁性强一些的蹄形磁体C．换用能提供较大电流的直流电源D．使用轻质金属棒，减小金属棒与导轨之间的摩擦力5、在下列实验装置图中，能够说明电磁感应现象的是（）A． B． C． D．6、如图为直流电动机的工作原理．以下相关的分析中正确的是（）A．将电源和磁铁的两极都同时对调，线圈会反方向转动B．电动机工作过程中，消耗电能全部转化为机械能C．电动机工作过程中，线圈中也产生感应电流D．电动机工作过程中，线圈中的电流方向保持不变7、关于电风扇，下列说法正确的是（）A．电风扇是根据电磁感应现象工作的B．电风扇正常工作时，将机械能转换为电能C．夏天在室内扇电风扇，一定会使室内温度降低D．旋转的扇叶和空气摩擦使扇叶带电，从而吸引一些细小灰尘，导致扇叶变脏8、如图所示，线圈abcd位于磁场中，当开关接通时，ab段导线受磁场力F的方向向上；此时，cd段导线受磁场力（）A．方向向上B．方向向下C．为零，因为线圈处于水平位置D．为零，因为ab段导线向上转动9、电动机在日常生活中有着极其重要的作用，如图所示为直流电动机的工作原理图，以下说法中正确的是（）A．电动机工作过程中将机械能转化为电能B．电动机工作工程中效率可以达到100%C．电动机工作过程中，线圈中也产生感应电流D．电动机工作过程中，线圈中的电流方向保持不变◆填空题10、如图所示是一款智能玩具，玩具由圆柱形机身和两个轮子组成，用户可以通过手机蓝牙对它进行控制，并完成前进、转弯、翻滚、跳跃等动作，其内部结构中有一个电动机，电动机是利用______的原理制成的，若想让玩具车的两个轮子转动的更快，请你说出合理的做法______（写出一种即可）．11、如图所示，给直导线通电，直导线周围产生了_______，蹄形磁体对通电直导线有_______的作用，根据这个原理可以制成_______机．12、电动机的工作原理是，只改变线圈中的电流方向，电动机的转动方向（选填“会”或“不会”）发生改变．电风扇、洗衣机、抽油烟机等家用电器都装有电动机，这些用电器是联接入家庭电路的．13、牛顿学习小组研究实验室用的电流表的结构，拆开一个废弃的电流表看到它的结构如图所示，线圈与接线柱相连。

《直流电机》练习题一、填空题1.直流电机的电枢绕组的元件中的电动势和电流是，电刷外部电动势和电流是。

2.一台并励直流电动机，如果电源电压和励磁电流If不变，当加上一恒定转矩的负载后，发现电枢电流超过额定值，有人试在电枢回路中接一电阻来限制电流，此方法。

串入电阻后，电动机的输入功率P1将，电枢电流Ia电动机的效率η将。

，转速n 将，3.一台并励直流电动机拖动恒定的负载转矩，做额定运行时，如果将电源电压降低了20℅，则稳定后电机的电流为倍的额定电流（假设磁路不饱和）。

4.并励直流电动机，当电源反接时，其中Ia的方向，转速方向。

5.直流发电机的电磁转矩是转矩，直流电动机的电磁转矩是转矩。

答：制动，驱动。

6.电枢反应对并励电动机转速特性和转矩特性有一定的影响，当电枢电流Ia增加时，转速n 将，转矩T 将。

7.直流电动机电刷放置的原则是：。

8.直流电动机调速时，在励磁回路中增加调节电阻，可使转速，而在电枢回路中增加调节电阻，可使转速。

9.并励直流电动机改变转向的方法有、。

10.当保持并励直流电动机的负载转矩不变，在电枢回路中串入电阻后，则电机的转速将。

11.并励直流发电机的励磁回路电阻和转速同时增大一倍，则其空载电压。

12.直流电机单叠绕组的并联支路对数为，单波绕组的并联支路对数。

13.直流电机若想实现机电能量转换，靠电枢磁势的作用。

14.直流发电机，电刷顺电枢旋转方向移动一角度，直轴电枢反应是；若为电动机，则直轴电枢反应是。

二、选择题1.一台直流发电机，由额定运行状态转速下降为原来的30%，而励磁电流及电枢电流不变，则。

A.Ea下降30% B. T 下降30%C：Ea和T 都下降30% D：端电压下降30%2.一台并励直流发电机希望改变电枢两端正负极性，采用的方法是。

A. 改变原动机的转向B.改变励磁绕组的接法C.改变原动机的转向或改变励磁绕组的接法D.改变原动机的转向的同时，改变励磁绕组的接法3.把直流发电机的转速升高20%，他励方式运行空载电压为U01，并励方式空载电压为U02，则。

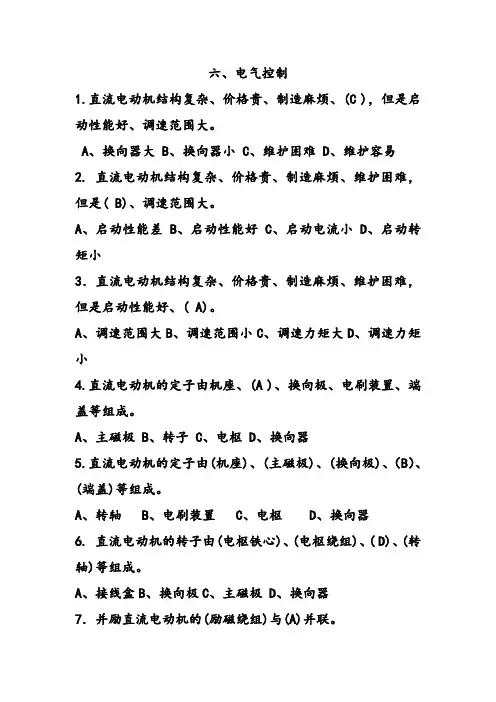

六、电气控制1.直流电动机结构复杂、价格贵、制造麻烦、(C )，但是启动性能好、调速范围大。

A、换向器大B、换向器小C、维护困难D、维护容易2. 直流电动机结构复杂、价格贵、制造麻烦、维护困难，但是( B)、调速范围大。

A、启动性能差B、启动性能好C、启动电流小D、启动转矩小3．直流电动机结构复杂、价格贵、制造麻烦、维护困难，但是启动性能好、( A)。

A、调速范围大B、调速范围小C、调速力矩大D、调速力矩小4.直流电动机的定子由机座、(A )、换向极、电刷装置、端盖等组成。

A、主磁极B、转子C、电枢D、换向器5.直流电动机的定子由(机座)、(主磁极)、(换向极)、（B）、(端盖)等组成。

A、转轴B、电刷装置C、电枢D、换向器6. 直流电动机的转子由(电枢铁心)、(电枢绕组)、( D)、(转轴)等组成。

A、接线盒B、换向极C、主磁极D、换向器7．并励直流电动机的(励磁绕组)与(A)并联。

A、电枢绕组B、换向绕组C、补偿绕组D、稳定绕组8.直流电动机按照励磁方式可分他励、并励、串励和(D )四类。

A、接励B、混励C、自励D、复励9.直流电动机常用的启动方法有：电枢串电阻启动、(B )等。

A、弱磁启动B、降压启动C、Y-△启动D、变频启动10．直流电动机常用的启动方法有： (C )、降压启动等。

A、弱磁启动B、Y-△启动C、电枢串电阻启动D、变频启动11.直流电动机启动时，随着转速的上升，要（D）电枢回路的电阻。

A、先增大后减小B、保持不变C、逐渐增大D、逐渐减小12.直流电动机降低电枢电压调速时，转速只能从额定转速( B)。

A、升高一倍B、往下降C、往上升D、开始反转13.直流电动机降低电枢电压调速时，属于(A )调速方式。

A、恒转矩B、恒功率C、通风机D、泵类14. 直流电动机的各种制动方法中，能向电源反送电能的方法是( D)。

A、反接制动B、抱闸制动C、能耗制动D、回馈制动15.直流电动机只将励磁绕组两头反接时，电动机的（C）A、转速下降B、转速上升C、转向反转D、转向不变16. 直流串励电动机需要反转时，一般将（A）两头反接。

期中复习参考题一、选择题1．对于直流电动机调速系统，使机械特性平行移动的调速方式是（）A.电枢回路串电阻B.变电枢电压C.弱磁D.变频2．转速单闭环直流调速系统与转速开环调速系统相比，在同一理想空载转速的条件下，其静差率将（）A.增大B.不变C.减小D.不确定3．转速、电流双闭环直流调速系统，ASA、ACR 均采用PI 调节器，在电动机起动期间，保持恒定转距升速的阶段是（）A.电流上升阶段 B.恒流升速阶段 C.转速调节阶段 D.不确定4.只适用于高速段的数字测速方法是()A.M 法B.M/T 法C.T 法D.T 法和M 法5．转速、电流双闭环直流调速系统中，转速调节器输出限幅值决定（）。

Ａ.dmI Ｂ.maxn Ｃ.max d U Ｄ.nmi n 二、填空题1．M/T 法测速，电机转速的计算公式是，M/T 法高速时相当于法测速。

2．转速反馈闭环直流调速系统，调节器选用PI 调节器。

稳态时，调节器的输出决定于和。

3．转速负反馈直流调速系统能够减小稳态速降的实质在于它的作用，在于它能随的变化而改变整流电压。

4．在转速、电流双闭环调速系统中，转速调节器的输出最大值决定了允许主回路的。

电流调节器的的输出最大值决定了允许主回路的。

5.在转速、电流双闭环调速系统中，转速调节器对的扰动能进行及时调节,电流调节器对的波动能进行及时调节.6、电力拖动控制系统的动态性能指标中，超调量和调节时间是属于性能指标；动态速降和恢复时间是属于性能指标。

三、计算题1．转速闭环直流调速系统：已知数据如下：电动机：30KW 220V157.8A1000r/minRa=0.1Ω整流器：Ks=40Rrec=0.3ΩU *nm=10VU *im =8V。

设计指标：D=20S≤5%（1）画出系统的稳态结构图。

（2）计算开环速降和满足要求的闭环速降。

（3）计算系统的开还放大系数K、调节器放大系数Kp。

2．闭环控制系统，控制对象的传递函数为20()(0.51)(0.00181)(0.0021)obj W s s s s =+++试将系统校正成0.5KT =的典Ⅰ系统，（1）简化控制对象（2）选择调节器（3）计算调节器参数3．有一转速闭环有静差系统，其额定参数如下：90,220,305,1000/min,0.2,0.3min/N N N e P KW U V I A n r R C V r=====Ω=⋅如果要求D=30，S<5%，采用开环调速系统能否满足要求？若要满足这个要求，系统的额定速降最大是应是多少？4．某调速系统动态结构图如图所示。

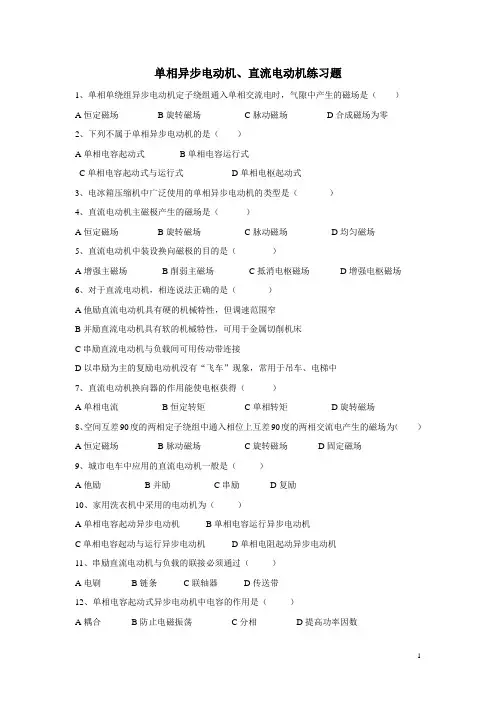

单相异步电动机、直流电动机练习题1、单相单绕组异步电动机定子绕组通入单相交流电时，气隙中产生的磁场是（）A恒定磁场B旋转磁场C脉动磁场D合成磁场为零2、下列不属于单相异步电动机的是（）A单相电容起动式B单相电容运行式C单相电容起动式与运行式D单相电枢起动式3、电冰箱压缩机中广泛使用的单相异步电动机的类型是（）4、直流电动机主磁极产生的磁场是（）A恒定磁场B旋转磁场C脉动磁场D均匀磁场5、直流电动机中装设换向磁极的目的是（）A增强主磁场B削弱主磁场C抵消电枢磁场D增强电枢磁场6、对于直流电动机，相连说法正确的是（）A他励直流电动机具有硬的机械特性，但调速范围窄B并励直流电动机具有软的机械特性，可用于金属切削机床C串励直流电动机与负载间可用传动带连接D以串励为主的复励电动机没有“飞车”现象，常用于吊车、电梯中7、直流电动机换向器的作用能使电枢获得（）A单相电流B恒定转矩C单相转矩D旋转磁场8、空间互差90度的两相定子绕组中通入相位上互差90度的两相交流电产生的磁场为（）A恒定磁场B脉动磁场C旋转磁场D固定磁场9、城市电车中应用的直流电动机一般是（）A他励B并励C串励D复励10、家用洗衣机中采用的电动机为（）A单相电容起动异步电动机B单相电容运行异步电动机C单相电容起动与运行异步电动机D单相电阻起动异步电动机11、串励直流电动机与负载的联接必须通过（）A电刷B链条C联轴器D传送带12、单相电容起动式异步电动机中电容的作用是（）A耦合B防止电磁振荡C分相D提高功率因数13、直流电动机换向极的作用是（）A改善换向B改变旋转磁场方向C增强主磁场D实现交直流转换14、直流电动机在旋转一周的过程中，电枢电流是（）A直流电流B交流电流C零D脉动电流15、单相异步电动机中通入相位上互差120度的两相电流，产生的磁场为（）A恒定磁场B脉动磁场C旋转磁场D固定磁场16、直流电动机的电枢绕组中的电流为（）A直流B交流C脉动直流D交直流混合。

一、填空题1、直流电机的调速方法有、、。

2、电机是应用电磁原理实现能与能互相转换的机械。

3、当电磁转矩的方向和电枢旋转方向一致时，这是电动机还是发电机？。

4、一台6极三相异步电动机接于50 Hz的三相对称电源，其同步转速为r／min，当s＝时，则此时转子转速为 r／min。

5、当s在范围内，三相异步电动机运行于电动机状态，此时电磁转矩性质为驱动转矩，电动势的性质为反电动势；在范围内运行于发电机状态，此时电磁转矩性质为，电动势的性质为电源电动势。

6、直流电机按励磁方式分为：、、、四种。

7、 KT是电延时时间继电器的触点，线圈通电时此触点；线圈断电时此触点延时一段时间。

8、接触器主要由、和组成。

9、KT是电延时继电器的触点，线圈通电时此触点延时一段时间；线圈断电时此触点。

10、熔断器是用于供电线路和电气设备的保护的电器。

11、热继电器是一种保护用继电器，主要用作三相电动机的保护。

使用中发热元件应串联在电路中，常闭触点应串联在电路中。

12、可用下列关系来判断直流电机的运行状态：当时，为电动机状态，当时为发电机状态。

13、三相异步电动机根据转子结构不同，可分为和两类。

14、三相异步电动机的转速取决于、和。

15、三相异步电动机的过载能力是指。

16、接触器可用于频繁通断电路，又具有保护作用。

17、行程开关也称开关，可将信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。

18、速度继电器是用来反映变化的自动电器。

动作转速一般不低于300r/min，复位转速约在。

19、笼型异步电机的降压起动方法有：、、、20、电气制动是用电气的方法使电动机产生一个与转子转向相反的制动转矩，有两种方式能耗制动、反接制动。

21、多速电动机采用改变极对数p调速，称为调速，磁极对数只能成的改变。

22、电动机变极调速，仅适用于电动机。

23、Y-Δ减压起动方式，只适用于正常运转为联结的异步电动机。

24、三相异步电动机转差与同步转速的比值称为。

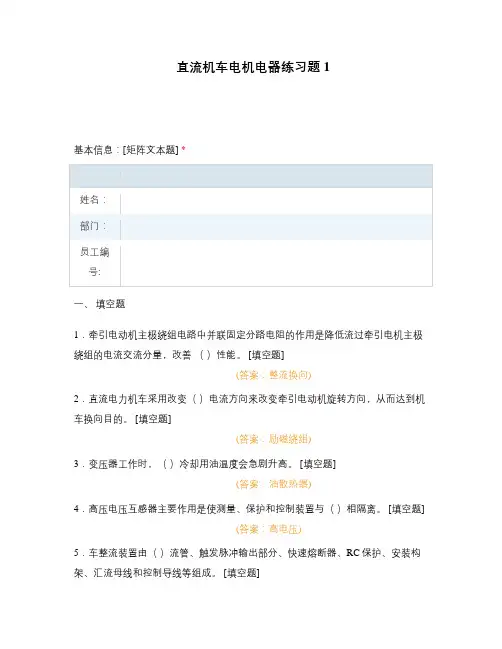

直流机车电机电器练习题1基本信息：[矩阵文本题] *一、填空题1．牵引电动机主极绕组电路中并联固定分路电阻的作用是降低流过牵引电机主极绕组的电流交流分量，改善（）性能。

[填空题]_________________________________(答案：整流换向)2．直流电力机车采用改变（）电流方向来改变牵引电动机旋转方向，从而达到机车换向目的。

[填空题]_________________________________(答案：励磁绕组)3．变压器工作时，（）冷却用油温度会急剧升高。

[填空题]_________________________________(答案：油散热器)4．高压电压互感器主要作用是使测量、保护和控制装置与（）相隔离。

[填空题] _________________________________(答案：高电压)5．车整流装置由（）流管、触发脉冲输出部分、快速熔断器、RC保护、安装构架、汇流母线和控制导线等组成。

[填空题]_________________________________(答案：晶闸管)6．机车控制管路风压大于（）kPa时，才能闭合主断路器分合闸控制电路。

[填空题]_________________________________(答案：450)7．牵引电动机的电刷装置是将（）与外电路相联接起来的部件，由刷架圈、刷握装置、连线等组成。

[填空题]_________________________________(答案：电枢绕组)8.DsA200型单臂受电弓由底架、升弓装置、下臂、上臂、弓头、（）、控制机构、缓冲器、自动降弓装置及空气管路等组成。

[填空题]_________________________________(答案：滑板)9.机车通风机分为（）式通风机和轴流式通风机两大类。

[填空题]_________________________________(答案：离心)10.主断路器是电力机车上的总（）和总保护。

电机与拖动练习题专升本一、单选选择题1.一台四极直流电机电枢绕组为单叠绕组，其并联支路数和电枢电流分别为( )。

A.并联支路数为4，电枢电流等于每条支路电流B.并联支路数为4，电枢电流等于各支路电流之和C.并联支路数为2，电枢电流等于每条支路电流D.并联支路数为2，电枢电流等于各支路电流之和2. 直流电动机在串电阻调速过程中，若负载转矩不变，则( )。

A.输入功率不变B.输出功率不变C.总损耗功率不变D.电磁功率不变3. 某直流电机它的电枢与二个励磁绕组串联和并联，那么该电机为( )电机。

A.他励B.并励C.复励D.串励4. 异步电动机串级调速系统中，串级调速装置的容量（）。

A.随调速范围的增大而增大B.随调速范围的增大而减小C.与调速范围无关D.与调速范围有关，但关系不确定5. 三相异步电动机空载时，气隙磁通的大小主要取决于（）。

A.电源电压B.气隙大小C.定、转子铁心材质D.定子绕组的漏阻抗6. 异步电动机数学模型的组成不包括（）。

A.电压方程B.磁链方程C.转矩方程D.外部扰动7.直流发电机主磁极磁通产生感应电动势存在于（）中。

A.电枢绕组B.励磁绕组C.电枢绕组和励磁绕组D.以上均不对8.如果并励直流发电机的转速上升20%，则空载时发电机的端电压U0升高（）。

A. 20%B.大于20%C.小于20%D.不确定9.变压器中，不考虑漏阻抗压降和饱和的影响，若原边电压不变，铁心不变，而将匝数增加，则励磁电流（）。

A.增加B.减少C.不变D.基本不变10.三相异步电动机的空载电流比同容量变压器大的原因（）。

A.异步电动机是旋转的B.异步电动机的损耗大C.异步电动机有气隙D.异步电动机有漏抗11.三相异步电动机能画出像变压器那样的等效电路是由于（）。

A.它们的定子或原边电流都滞后于电源电压B.气隙磁场在定、转子或主磁通在原、副边都感应电动势C.它们都有主磁通和漏磁通D.它们都由电网取得励磁电流12.三相异步电动机在运行中，把定子两相反接，则转子的转速会（）。

电机及拖动练习题一、填空题---并励直流发电机自励的条件是：剩磁，并励绕组并接到电枢回路的极性要正确，励磁回路总电阻小于该转速下的临界电阻。

---他励直流电动机带位能性负载，在能耗制动状态下放重物，其能量关系是：机械能通过电机转换成电能能，消耗在电枢电阻上。

---影响他励直流电动机机械特性的因素有电源电压、磁通、电枢电阻。

---当直流电机带恒转矩负载时，假设为他励电动机，当电枢电压下降时，其转速下降，电枢电流不变。

---他励直流电动机的起动方法有：降电压启动、电枢回路串电阻。

---他励直流电动机原为电动运行，假设采纳能耗制动，能耗制动电阻越大，制动瞬间转矩越小，制动到转速为零所需要的时间越长。

---直流电动机的励磁方法有他励、并励、串励、复励。

---他励直流电动机降压调速属于恒转矩调速方法，弱磁调速属于恒功率调速方法。

---他励直流电动机原在固有特性上电动运行，欲采纳能耗制动，应使电枢回路脱离直流电源，且电枢回路串入电阻，从而限制制动电流。

---当直流电动机的转速超过__理想空载转速__时，出现回馈制动。

---直流电动机拖动恒转矩负载进行调速时，应采__降压或电枢回路串电阻__调速方法，而拖动恒功率负载时应采纳__弱磁_调速方法。

---直流发电机电磁转矩的方向和电枢旋转方向__相反__，直流电动机电磁转矩的方向和电枢旋转方向__相同___。

---一台直流发电机的额定功率为115KW，额定电压为230V，额定效率为0.89，额定转速为950r/min，其额定电流为 500 A。

---对一台直流电机究竟是作发电机运行还是作电动机运行，主要在于外加的条件。

如果从电刷上输入电功率，电机即作电动运行；如果从轴上输入机械功率，则作发电运行。

---直流电机的电枢反响是指电枢磁动势对主磁场的影响。

---对一台并网运行的直流电机，如果U<E a，则此直流电机是当作发电运行。

---他励直流电动机调速方法有：降压调速、弱磁调速、电枢串电阻调速。

《电机与调速》课程复习、练习题一、填空题1、他励直流电动机的固有机械特性是指在U=U N、Φ=ΦN、电枢回路不串电阻的条件下，转速n 和电磁转矩Tem 的关系。

2、直流电动机调速多采用两种方式结合的方法，即额定转速以下调速采用恒转矩调速方法，而额定转速以上调速采用恒功率调速方法，同时要兼顾到电动机运动部件的机械强度和换向条件和电压等级。

3、为了使直流电机正、负电刷间的感应电动势最大，只考虑励磁磁场时，电刷应放置在几何中性线上。

4、自励式直流电动机按励磁方式分为并励式；串励式；复励式这几类。

5、直流电动机拖动恒转矩负载进行调速时，应采用恒转矩速方法；拖动恒功率负载进行调速时，应采用恒功率调速方法。

6、已知直流电动机的额定数据为：P N=160KW，U N= 220V，n N=850r/min，ηN=90﹪则电动机的输入功率P1= 178KW ，额定电流IN=808A 。

7、可用下列关系来判断直流电机的运行状态：当Ea<U时为电动机状态，此状态下，电机的电磁转矩方向与电枢旋转方向相同；而当Ea>U时为发电机状态，此状态下，电机的电磁转矩方向与电枢旋转方向相反。

8、一台直流发电机额定数据为：额定功率P N=10KW，额定电压U N=230V，额定转速n N=2850r/min,额定效率ηN=85%,它的额定电流是及额定负载使得输入功率是。

9、三相异步电动机根据转子结构不同，可分为笼型转子异步电动机和绕线型转子异步电动机两类。

10、根据转差率s的数值范围，可以判断三相异步电动机的运行状态，当s在0～1范围内，三相异步电动机运行于电动机状态，此时电磁转矩性质为驱动转矩，定子电动势性质为反电动势；s在—∞～0 范围内运行于发电状态，此时电磁转矩性质为制动转矩，定子电动势性质为电源电动势。

11、一台4极的三相异步电动机接入频率为50赫兹的三相对称电源，其s=，它的同步转速1500r/min，额定转速1425r/min。

直流电机练习题一、填空1、根据直流电动机用途的不同，可以把直流电动机分为两类，一类是进行能量传递和转换的，称为动力电机，另外一类是进行信号传递和转换的，称为控制电机，包括步进电机、伺服电机等。

2、直流电动机将电能转换为机械能输出；直流发电机将机械能转换为电能输出。

3、直流电机的可逆性是指同一台直流电机，即可作直流发电机使用，又可作直流电动机使用。

4、写出图示标号标明的直流电机的结构名称。

（P4）5、电刷和换向器在直流电动机中的作用为：将刷间的直流电逆变为绕组中交变的电流；在直流发电机中的作用为：将绕组中交变的电流整流成刷间的直流电输出。

6、所谓直流电动机的启动，是指电源接通以后，直流电动机的转速从零上升到稳定转速的过程。

启动时，应让启动/电磁转矩足够大，而启动电流不可太大。

常用的启动方法有：全压启动、电枢回路串电阻启动和降压启动。

7、改变一直流并励电动机的转向，可采用的方法是单独改变励磁电流的方向和单独改变电枢电流的方向。

8、当电动机的转速超过理想空载转速n0 时，出现回馈制动。

9、直流电机的电磁转矩与电枢电流成正比。

（正比/反比）10、运行中的并励直流电动机，其励磁回路不能突然短路或断开，否则容易出现飞车事故。

11、直流电机按主磁极励磁绕组的接法不同，可分为他励和自励两大类。

其中，他励直流电动机由于励磁电源可调，应用范围更广泛。

12、直流电动机常用的电气制动方法有：能耗制动、反接制动和回馈制动。

13、额定功率对直流电动机来说，指的是电动机转轴上输出的功率。

14、直流电动机在排除故障的过程中要遵循由外到内的原则。

二、判断1、直流电机电枢元件中的电势和电流都是直流的。

（×）2、直流电机的换向极主要是改善直流电机的换向。

（√）3、直流电机的电枢绕组是电机进行能量转换的主要部件。

（√）4、启动时的电磁转矩可以小于负载转矩。

（×）5、一台直流电机运行在发电机状态，则感应电势大于其端电压。

机车电工（内燃）高级练习题(一)填空题1．直流电动机的特点是可以在宽广的范围内实行（）。

2．直流电动机起（），适用于带负荷起动以及经常调速和反转的场合。

3．直流电动机最大的弱点是（）问题。

4．直流电机必须通过电枢绕组与（）相互作用才能实现能量转换。

5．串励电动机的主要特点是它的主磁通随（）变化。

6．在直流电动机中，电刷两端虽然加的是直流电源，但在电刷和换向器的作用下，电枢绕组内部却变成了（）。

7．在直流电机中，电枢铁芯是电机磁路的一部分，也是承受（）作用的部件。

8．在直流电机中，电枢在磁场中旋转时，在电枢铁芯中将产生涡流和（）。

9．直流电机换向器的作用是（）。

10．牵引电动机某些换向片间电压过高而产生的火花称（）。

11．东风4B型内燃机车是（）电力传动、干线客、货两用内燃机车。

12．东风4B型内燃机车的额定功率为（）kw。

13．牵引电动机环火和伴之而来的飞弧将使电机产生一个很大的（），使环火电机所驱动的动轮踏面严重擦伤。

14．同步牵引发电机中凡是通过气隙经过（）闭合的磁通都叫主磁通。

15．机车牵引力按机械功的传递顺序，机车牵引力分为（）、轮周牵引力、车钩牵引力。

16．在选择电机时，应根据负载的要求，应该尽可能使电机运行在（）附近。

17．在多极直流电机的单叠绕组中，为了在一定程度上消除环流的不良影响，将电枢绕组中理论上电位相等的点用（）连接起来。

18．直流发电机将机械能转换为电能，电动机将电能转换成机械能，其必要条件之一是必须具有（）。

19．直流电机空载时，电枢电流为零，只有（）中存在电流。

20．直流电机的磁化曲线是指电机主磁通与（）的关系曲线。

21．直流电机负载运行时，电枢绕组中通过电流，所产生的磁场称为（）。

22．直流电机电枢电流的方向以（）为分界线。

23．直流电机电枢磁通的方向与电枢导体电流方向符合（）定则。

24．直流电机电刷不在几何中心线上时，除（）磁势外，还有直轴电枢磁势。

25．直流电机的感应电势是指电机（）电刷间的电势。

电动机的应用测试一、选择题1．如图所示为直流电动机的工作原理，以下相关的分析中正确的是（）A．电动机工作过程中，机械能转化为电能B．电动机中的线圈转动是利用了惯性，所以线圈质量越大越好C．电动机的线圈转动一周的过程中电流方向改变两次D．电动机工作时，线圈内产生的是直流电，供给外部电路的也是直流电2．小明用漆包线绕成线圈，将线圈两端的漆全部刮去后放入磁场，如图所示，闭合开关S后，发现线圈只能偏转至水平位置、不能持续转动。

为使线圈持续转动，下列措施中可行的是（）A．换用电压更大的电源B．换用磁性更强的磁体C．重新制作圈数更多的线圈，将线圈两端的漆全部刮去D．在线圈的一端重抹油漆，干后在适当位置刮去半圈3．直流电动机中，换向器的作用是（）A．改变线圈中电流的方向B．改变线圈转动方向C．使线圈受力不变D．改变磁感应线的方向4．如图是初中科学《电动机》中的“让线圈动起来”实验，关于这个实验有以下几种说法，其中不正确的是（）①根据这个实验，人们制作了发电机②在此实验过程中，机械能转化为电能③如果降低电源电压，线圈的转速将变快④该实验的原理是通电导体在磁场中受到力的作用①改变电源正负极，线圈转动方向将改变A．①①①①B．①①①C．①①①D．①①①5．如图为直流电动机的基本构造示意图，闭合开关线圈沿顺时针转动，现要线圈沿逆时针转动，下列方法中可行的是（）A．将电源正负极对调下B．增加电源电压C．换用磁性更强的磁铁D．对换磁极同时改变电流方向6．小华安装好直流电动机模型，通电后电动机正常运转，她还想使电动机的转速加快，可采用的方法是（）A．增大电流B．减小电流C．对调电源正负两极D．对调磁体南北两极7．洗衣机的核心装置是电动机，下列哪个实验揭示了电动机的工作原理（）A．B．C．D．8．小林对如图所示的甲、乙两个探究实验进行比较后有了以下几点认识，其中正确的是()A．甲实验是发电机的原理，乙实验是电动机的原理B．甲实验中机械能转化为电能，乙实验中电能转化为机械能C．实验时，甲实验中导体ab相当于电路中的电源，乙实验中导体ab相当于电路中的用电器D．甲实验是探究磁场对通电导体的作用的实验装置，乙实验是探究磁生电的实验装置9．下列说法正确的是（）A．图①能说明磁场对电流的作用，与电动机原理不同B．图②导体ab上下运动会使灵敏电流计发生偏转C．图③说明电流磁效应，如果将小磁针放在导线上方其N极偏转方向不变D．图④可以说明磁场对电流的作用使电子束发生偏转，与电动机原理相同10．如图所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转．线圈中电流越大，指针偏转角度就越大．关于该现象，下列说法正确的是A．该电流表工作原理与电动机工作原理相同B．线圈中有电流通过时，把机械能转化为电能C．改变线圈中的电流方向，指针的偏转方向不会改变D．线圈中电流越大，其所受磁场力就越小11．如图所示为直流电动机的工作原理，以下相关的分析中正确的是（）A．电动机工作过程中，消耗的电能全部转化为机械能B．电动机工作过程中，线圈中也会产生感应电流C．电动机的线圈转动1周的过程中电流方向改变4次D．电动机中的线圈转动是利用了惯性，所以线圈质量越大越好12．小乐在研究“磁场对通电导体作用”时采用如图所示实验，通电后发现导体棒向右摆动，要使通电导体棒的悬线向右摆角增大，以下操作可行的是（）A．增大导体棒中的电流强度B．减少磁铁的数量C．颠倒磁铁的上下位置D．改变导体棒中的电流方向13．对于图中所示的四幅图，以下说法正确的是（）A．甲图中通电导线周围存在着磁场，如果将小磁针移走，该磁场将消失B．乙图中闭合开关，通电螺线管右端为N极C．丙图中闭合开关，保持电流方向不变，对调磁体的N、S极，导体的运动方向不变D．丁图中绝缘体接触验电器金属球后验电器的金属箔张开一定角度，说明该棒带正电14．如图所示的甲、乙两图中的矩形线圈，现在给它们通电，则下列说法正确的是（）A．甲中线圈转动，乙中线圈不转动B．乙中线圈转动，甲中线圈不转动C．甲、乙中的线圈都会转动D．甲、乙中的线圈都不会转动15.小明在科学拓展课上制作了一个简易喇叭（原理如图）。

作业题参考答案一．思考题3.1 下图中箭头表示转矩与转速的实际方向，试利用电力拖动系统的动力学方程式说明在附图所示的几种情况下，系统可能的运行状态（加速、减速或匀速）。

(a) (b) (c) (d) (e)图3.50 题3.1图答： 由拖动系统的动力学方程式dt dnGD T T L em 3752=−可知：（a）减速（b）减速（c）加速（d）匀速（e）匀速3.2 在起重机提升重物与下放重物过程中，传动机构的损耗分别是由电动机承担还是由重物势能承担？提升与下放同一重物时其传动机构的效率一样高吗？答：3.3 试指出附图中电动机的电磁转矩与负载转矩的实际方向（设顺时针方向为转速n 的正方向）。

(a) (b)(c) (d)图3.51 题3.3图答： 对于图a em T >0 , L T >0,则有动力学方程式的符号规定：em T 顺时针方向，L T 为逆时针方向；电机工作于正向电动状态。

对于图b em T <0 , L T <0,则有动力学方程式的符号规定：em T 逆时针方向，L T 为顺时针方向；电机工作于正向回馈制动状态。

对于图c em T <0 , L T <0,则有动力学方程式的符号规定：em T 逆时针方向，L T 为顺时针方向；电机工作于反向电动状态。

对于图dem T >0 , L T >0,则有动力学方程式的符号规定：em T 顺时针方向，L T 为逆时针方向；电机工作于反向回馈制动状态。

3.4 根据电力拖动系统的稳定运行条件，试判断图3.52中A 、B 、C 三点是否为稳定运行点？图3.52 题3.4图答：根据电力拖动系统的稳定运行条件：可以得出：系统在A 点、B 点是稳定的； C 点是不稳定运行点。

3.5 一般他励直流电动机为什么不能直接起动？采用什么样的起动方法最好？ 答：直接起动时启动电流远远大于额定电流。

带来的危害：会带来很大的电流冲击，导致电网电压下降，影响周围其他用电设备的正常运行。

直流电机综合练习题一. 填空1. 要改变直流电动机的旋转方向,可采用或方法。

2. 直流发电机是由转换成输出，其电磁转矩与转向。

直流电动机是由转换成输出，其电磁转矩的作用为。

3. 并励直流电动机的负载电流I与电枢电流Ia 和励磁电流If的关系为。

4.一台他励直流发电机,额定功率10千瓦,额定电压230伏,额定转速2850转/分,额定效率为85%,则该发电机的额定电流为 ,额定输入功率为。

二. 选择题1. 一台他励直流发电机由额定运行状态转速下降到原来的60%,而励磁电流,电枢电流都不变,则( )。

A. Ea下降到原来的60%;B. Tem下降到原来的60%;C. Ea 和Tem都下降到原来的60%; D. 端电压下降到原来的60%.2.直流电动机在接上电源,开始起动的时刻(即n=0时)它的( )等于零。

A.输入功率P1B.输出功率P2C.输出转矩T23.直流电动机在降压调速过程中,如果负载转矩不变,则( )不变。

A.输入功率P1B.输出功率P2C.电枢电流Ia4.直流电动机带恒转矩负载运行,如果增加它的励磁电流,说明以下各量如何变化,电磁转矩( )，电枢电流( )，电枢电势（），转速（）．A增加B不变C下降５.直流发电机主磁通产生的感应电动势存在于（）．A电枢绕组．B励磁绕组C电枢绕组和励磁绕组６.当电动机的电磁转矩大于负载转矩时，电力拖动系统处于（）状态．A加速运行．B减速运行．C恒速运行三.判断题(结论正确填+,结论错误填--)1.正在运行的并励直流发电机停下来后,使其朝相反方向旋转,则发电机就不能建立电压了。

( )2.直流电动机的电磁转矩是驱动转矩,因此,稳态运行时,大的电磁转矩对应的转速就高。

( )3.直流电动机是接入直流电源,所以电枢绕组元件内的电动势和电流都是直流。

( )4.他励直流电动机降压或串电阻调速时,最大静差率数值越大,调速范围也越大。

( )5.他励直流电动机降低电源电压调速属于恒转矩调速方式,因此只能拖动恒转矩负载运行.( )6.直流电动机处于制动状态，意味着电动机将减速停转。
