直流无刷电动机及其调速控制

无刷直流电机调速系统的控制原理下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

此文下载后可定制随意修改，请根据实际需要进行相应的调整和使用。

并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Downloaded tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The documents can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!无刷直流电机调速系统是一种能够实现精准控制电机转速的技术，它在工业生产和生活中有着广泛的应用。

无刷直流电机(BLDC)双闭环调速系统在无刷直流电机双闭环调速系统中，双闭环分别是指速度闭环和电流闭环。

对于PWM 的无刷直流电机控制来说，无论是转速的变化还是由于负载的弯化引起的电枢电流的变化，可控量输出最终只有一个，那就是都必须通过改变PWM的占空比才能实现，因此其速度环和电流环必然为一个串级的系统，其中将速度环做为外环，电流环做为内环。

调节过程如下所述：由给定速度减去反馈速度得到一个转速误差，此转速误差经过PID调节器，输出一个值给电流环做给定电流，再由给定电流减去反馈电流得到一个电流误差，此电流误差经过PID 调节器，输出一个值就是占空比。

在速度环和电流环的调节过程中，PID的输出是可以作为任意量纲(即无量纲，用标幺值来表示；标幺值：英文为per unit，简写为pu，是各物理量及参数的相对单位值,是不带量纲的数值)来输入给下一环节或者执行器的，因此无需去管PID输出的量纲，只要是这个输出值反映了给定值和反馈值的差值变化，能够使这个差值无限趋近于零即可，相当于将输出值模糊化，不用去搞的太清楚，如果你要是一直在这里纠结输出值具体是个什么东西时，那么你就会瞎在这里出不来了。

假如你要控制一个参数，并且这个参数的大小和你给定量和反馈量有着直接的关系(线性关系或者一阶导数关系或者惯性关系等)，那么就可以不做量纲变换。

比如速度环的PID之后的输出就可以直接定义为转矩，因为速度过慢就要提高转矩，速度过快就要减小转矩，PID输出量的意义是调整了这个输出量，就可以直接改变你要最终控制的参数，并且这个输出量你是可以直接来控制的，这种情况下PID输出的含义是你可以自己定的，比如直流电机，速度环输出你可以直接定义为转矩，也可以定义为电流，然后适当的调节PID的各个参数，最终可以落到一个你能直接控制的量上，在这里最终的控制量就是占空比的值，当占空比从0%—100%时对应要写入到寄存器里面的值为0—3750时，那么0—3750就是最终的控制量的范围。

无刷直流电机的调速与控制技术随着科技的发展，电动机在各个领域的应用越来越广泛。

而无刷直流电机作为一种高效、可靠的电机，在许多领域得到了广泛的应用。

无刷直流电机的调速与控制技术是保证电机运行稳定性和提高其性能的重要一环。

一、无刷直流电机的工作原理无刷直流电机是一种基于电磁感应原理工作的电动机。

其核心部件是电机转子上的永磁体，通过感应电流产生的磁场与定子线圈产生的磁场相互作用，从而实现电机的运转。

相比于传统的有刷直流电机，无刷直流电机省去了电刷与换向器件，因此具有更高的效率和更长的寿命。

二、无刷直流电机的调速方法无刷直流电机的调速方法主要包括电压控制调速和电流控制调速两种。

1. 电压控制调速电压控制调速是通过改变电压的大小来控制电机的转速。

在实际应用中，最常见的方式是采用PWM (Pulse Width Modulation) 调制技术。

PWM技术通过调整电压的占空比，使得电机在一个固定的周期内以不同的占空比工作，从而实现不同的转速。

这种方法简单易行，但是对于大功率的无刷直流电机，其调速范围较窄。

2. 电流控制调速电流控制调速是通过改变电机定子线圈的电流来控制电机的转速。

常见的控制方法有开环控制和闭环控制。

开环电流控制是在电机定子线圈中加回馈电阻，通过改变反馈电阻的大小来调整电流。

这种方法结构简单，控制参数易调，但是系统稳定性较差，无法适应负载的变化。

闭环电流控制是在开环控制的基础上加入反馈环节，通过传感器测量电机的电流，并与设定的电流进行比较，通过PID控制算法来调整控制器输出的电压，从而控制电机的转速。

这种方法可以提高系统的稳定性和动态响应性能，适用于对转速精度和系统稳定性要求较高的应用。

三、无刷直流电机的控制技术无刷直流电机的控制技术是实现电机调速的重要手段之一。

根据不同的应用场景和需求，可以选择不同的控制方法。

1. 速度控制速度控制是无刷直流电机最基本的控制方式。

通过改变电机的输入提速，可以控制电机的转速。

BLDC无刷直流电机控制算法
BLDC (Brushless DC) 无刷直流电机是一种在很多应用领域中广泛使
用的电机类型，它具有高效率、高可靠性和较长寿命的特点。

为了有效控
制BLDC电机，需要采用适当的控制算法来实现其速度、位置或扭矩控制。

本文将介绍几种常见的BLDC电机控制算法，包括电速算法、电流环控制
算法和磁场导向控制算法。

1. 电速算法：电速算法是最简单和常见的BLDC电机控制方法之一、
它基于测量或估算电机转子速度，并将速度信号与期望速度进行比较，然
后根据比较结果调整电机的相序。

通过适当的相序调整，可以实现对电机
速度的控制。

在电速算法中，通常使用霍尔传感器或反电动势（back EMF）方法来测量电机转子的实时速度。

2. 电流环控制算法：电流环控制算法是一种高级的BLDC电机控制方法，通过控制电流来实现对电机扭矩和速度的控制。

它基于电机的电流反
馈和期望电流之间的差异，通过调整电压来控制电机的转矩输出。

电流环
控制算法通常使用PID（Proportional-Integral-Derivative）控制器来
实现高精度的电流调节。

3.磁场导向控制磁场导向控制算法是一种高级的BLDC电机控制算法，通过测量或估算电机转子位置和速度，实现对电机的精确位置控制。

磁场
导向控制算法基于电机转子位置和速度信息，将电机的磁场定向到期望位置，并通过适当的电流控制来实现转子位置的精确控制。

1 无刷直流电机的速度控制方案对无刷直流电机转速的控制即可采用开环控制，也可采用闭环控制。

与开环控制相比，速度控制闭环系统的机械特性有以下优越性：闭环系统的机械特性与开环系统机械特性相比，其性能大大提高；理想空载转速相同时，闭环系统的静差率（额定负载时电机转速降落与理想空载转速之比）要小得多；当要求的静差率相同时，闭环调速系统的调速范围可以大大提高。

无刷直流电机的速度控制方案如图1所示。

无刷直流电机控制器可采用电机控制专用DSP（如TI公司的TMS320C24X系列、AD公司的ADMCxx系列），也可采用单片机＋无刷直流电机控制专用集成电路的方案。

前者集成度高，电路设计简单，运算速度快，可实现复杂的速度控制算法，但由于DSP的价格高而不适合于小功率低成本的无刷直流电机控制器。

后者虽然运算速度低，但只要采用适当的速度控制算法，依然可以达到较高的控制精度，适合于小功率低成本的无刷直流电机控制器。

闭环速度调节器采用比例积分微分控制（简称PID控制），其输出是输入的比例、积分和微分的函数。

PID调节器控制结构简单，参数容易整定，不必求出被控对象的数学模型，因此PID调节器得到了广泛的应用。

PID调节器虽然易于使用，但在设计、调试无刷直流电机控制器的过程中应注意：PID调节器易受干扰、采样精度的影响，且受数字量上下限的影响易产生上下限积分饱和而失去调节作用。

所以，在不影响控制精度的前提下对PID控制算法加以改进，关系到整个无刷直流电机控制器设计的成败。

2 速度设定值和电机转速的获取为在单片机中实现PID调节，需要得到电机速度设定值（通过A／D变换器）和电机的实际转速，这需要通过精心的设计才能完成。

无刷直流电机的实际转速可通过测量转子位置传感器（通常是霍尔传感器）信号得到，在电机转动过程中，通过霍尔传感器可以得到如图2所示的周期信号。

由图2可知，电机每转一圈，每一相霍尔传感器产生2个周期的方波，且其周期与电机转速成反比，因此可以利用霍尔传感器信号得到电机的实际转速。

无刷直流电机pwm调速原理
无刷直流电机（BLDC）是一种电动机，其转子上没有传统的电刷。

相比传统的有刷直流电机，BLDC电机拥有更高的效率和可靠性。

为了实现BLDC电机的调速，通常使用PWM（脉宽调制）技术。

PWM调速原理如下：在电机电源上加上一个有特定占空比的方波信号，即PWM信号。

PWM信号的占空比决定了电机的平均电压，从而决定了电机的转速。

当PWM信号的占空比增加时，电机的平均电压也会增加，电机的转速也会随之增加。

反之，当PWM信号的占空比减小时，电机的平均电压也会减小，电机的转速也会减小。

BLDC电机的控制主要包括两个方面：判断当前转子位置和根据位置控制电机。

判断转子位置通常采用霍尔传感器或反电动势感应法。

在控制电机时，可以采用开环控制或闭环控制。

开环控制指直接根据PWM信号控制电机转速；闭环控制则需要通过传感器反馈来调整PWM信号的占空比，使电机达到预期转速。

PWM调速技术不仅可以用于BLDC电机，也可以用于其他类型的电机调速。

通过合理的PWM信号设置，可以实现电机的精确调速和控制。

- 1 -。

1无刷直流电机控制器使用说明书
该控制器适用于直流12V/24V、功率200W 以下、转速30000转以内、电气相位为60°/120°的直流无刷电动机。

主要特点：
霍尔传感器解码、电子换相、适用于电气相位为60°/120°的无刷直流电机。

PWM 无级调速，调速范围为额定转速的10%-100%。

提供了开环和闭环两种速度检测方式。

控制方式：启动/停止、制动/运转、正转/反转。

保护功能：过流保护、欠压保护、短路保护、过热保护、电机堵转保护、传感器错相保护。

使用注意事项：
1、电源一定不能接反，否则会损坏电机控制器。

2、电机的各相及检测线必须和控制器正确连接，否则电机无法正常运转。

3、PR1为力度调节电位器，顺时针调节为力度增加，逆时针调节为力度减小；
PR2为速度调节电位器，顺时针调节为速度减小，逆时针调节为速度增加。

4、调节力度、速度电位器时，请用小一字螺丝刀微调多圈。

- 接直流电源正极 - 接直流电源
地 - 接电机绕组A (粗
白线)- 接电机绕组B (粗蓝线)- 接电机绕组C (
粗绿线)- 接红色线(细线) - 接黑色线(细线) - 接电机相位检测器A
(细白线) - 接电机相位检测器B (细蓝线) - 接电机相位检测器C
(细绿线
)
- 接地线(停止)、悬空(运- 未定义 - +15V 电源
- 接地线(正转
)
、
悬
空
(
反- 故障
输出-
地线
电源
指示灯 故障指示灯 - 地线- 接地线(运转)、悬空(制。

一、概述电动机主要类型有同步电动机、异步电动机和直流电动机三种，而直流电动机具有运行效率高和调素性能好等诸多优点得以被广泛运用，但传统的直流电动机均采用电刷，以机械方法进行换向，因而存在相对的机械摩擦，由此带来了噪声、火花、无线电干扰以及寿命短等致命弱点，再加上成本高及维修困难等缺点，大大限制了它的应用范围。

随着社会生产力和科学技术的发展，大功率开关器件、模拟和数字集成、高性能磁性材料技术等取得了很大的进步，又因直流无刷电动机具有寿命长、结构简单、运行可靠、维护方便等特点，在性能上，有启动转矩大、动态制动简便、转速——转矩特性呈线性及效率等优点而得以广泛应用。

（一）直流无刷电动机的基本组成环节及工作原理1、直流无刷电动机的基本组成环节直流无刷电动机的基本组成框图如图1-1所示。

它主要由电动机本体、位置传感器和电子开关线路三部分组成。

图1—1 直流无刷电动机的结构原理图电动机本体在结构上与永磁同步电动机相似，但没有笼形绕组和其它启动装置，它有永磁的转子和多相定子绕组。

多相定子绕组分别与电子开关线路中相应的功率开关器件联接。

位置传感器的跟踪转子与电动机转轴相联接，其信号在转子位置译码器中转换成正确的换相顺序信号，控制功率开关器件，使定子相电流随转子位置的变化而按一定的次序换相。

由于电子开关线路的导通次序是与转子转角同步的，因而起到了机械换向器的换向作用。

因此，所谓直流无刷电动机，就其基本结构而言，可以认为是一台由电子开关线路、永磁式同步电动机以及位置传感器三者组成的“电动机系统”。

其中转子的永磁钢与永磁有刷电动机中所用的永磁钢的作用相似，均是在电动机的气隙中建立足够的磁场，其不同之处在于直流无刷电动机中永磁钢装在转子上，而直流有刷电动机的磁钢装在定子上。

直流无刷电动机的电子开关线路是用来控制动机定子上各相绕组通电的顺序和时间主要由功率逻辑开关单元和位置传感器信号处理单元两个部分组成。

功率逻辑开关单元是控制电路的核心，其功能是将电源的功率以一定的逻辑关系分配给流无刷电动机定子上各相绕组，以便电动机产生持续不断的转矩。

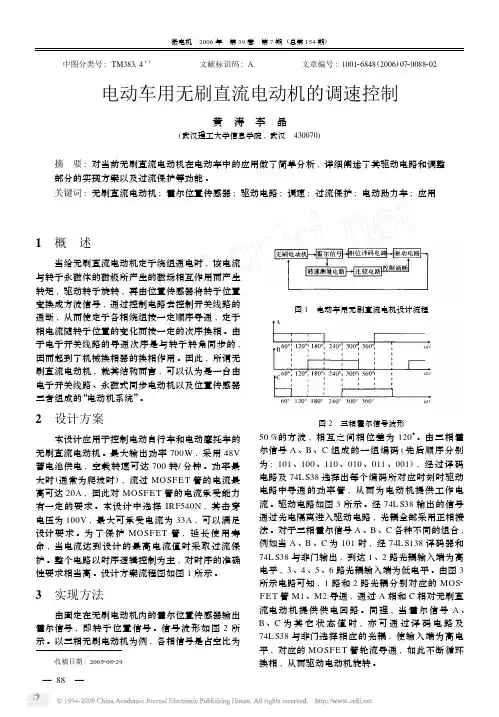

电子技校电子报/2004年/04月/18日/第013版/无刷直流电机调速控制原理天津潘旗 电动助力车大都使用轮毂电机,即把电机做成轮毂的样子,直接驱动后轮,从而降低成本,且可提高其电能与机械能的转换效率。

现在的电动助力车,一般都采用如下三种电机:高效低速稀土永磁直流无刷电机、高效低速永磁直流有刷电机、高效高速稀土永磁直流有刷电机。

直流电机在转动过程中,绕组中的电流要不断地改变方向,以使转子向一个方向转动。

其中,有刷电机是采用电刷与换相器通过机械接触的方式进行换相的;而无刷电机则是通过霍尔传感器检测出绕组实时运转位置的信号,再通过微处理器或专用芯片对采集的信号进行处理,并实时控制相应的驱动电路对电机绕组进行控制。

由于无刷电机的换相是通过传感器及相关电路进行的,所以这种电机没有电刷与换相器的机械接触与磨损,不需要经常换电刷等易损器件,从而可有效提高电机的使用寿命,减少维修费用。

同时,由于无刷电机没有电刷与换相器之间的摩擦,所以在换相期间没有电火花产生,。

但是,由于无刷电机的电流换相需要专门的电路进行控制,所以整个控制电路将会比较复杂。

通常,电动助力车的无刷电机与车的后轮主轴为一体,其定子安装在主轴上,电机的外壳作为转子,通过钢丝与后轮钢圈连接。

电动助力车的无刷电机三个绕组按三角形方式连接,当给电机加直流电时,其三个绕组中的电流流向变化有三种(如图1所示):1.设第一拍C端悬空,则I C=0,电流从B端流向A端,可得知I B=I A,但极性相反,另有I1=I2。

2.第二拍时A端悬空,电流从C端流向B端。

3.第三拍工作时B端悬空,电流从A端流向C端。

第二拍与第三拍的分析与第一拍类似。

假设按上述顺序对电机进行电流运行方向控制,每经过三个节拍的电流方向就会转换,由于绕组产生的磁场在定子中旋转了一圈(360°),故称为一个循环周期。

由于转子的结构设计所决定:每6个循环周期(18拍),转子旋转一圈,即车轮转动一周。

无刷直流电机调速系统控制策略无刷直流电机工作原理无刷直流电动机由定子绕组、永磁转子、逆变器、转子磁极位置检测器等组成。

其转子采用永久磁铁，进行特殊的磁路设计，可获得梯形波的气隙磁场。

定子采用整距集中绕组，通过功率控制器控制各项绕组的通断状态以供给电机方波电流。

驱动电路逆变器图中V1－V6为六个MOSFET功率管，起绕组开关作用，通过控制电路中开关的通断来控制电流的流向。

上桥臂的三个开关管V1、V13、V5是P沟道功率MOSFET，栅极电位低电平时导通；下桥臂三个开关管V2、V4、V6是N沟道功率MOSFET，栅极电位高电平时导通。

这些开关管的通断通过位置检测电路获得的转子位置信号，由内部逻辑来控制。

DC 24V图1.直流无刷电机驱动电路逆变电路开关管的导通方式对于如图1所示逆变电路开关管的通断，其控制方式有两种：二二导通和三三到导通方式。

所谓三三导通方式，是指在任何一个瞬间有三个开关管同时导通，各开关管的导通顺序为：V1V2V3--V2V3V4--V3V4V5--V4V5V6--V5V6V1--V6V1V2，如此循环。

可见，在每个周期的六个状态当中，每个开关管连续有三个状态是导通的，也就是说，每个开关管导通180o电角度。

所谓二二导通方式，是指在任何一个瞬间有二个开关管同时导通，各开关管的导通顺序为：V1V2--V2V3—V3V4—V4V5—V5V6—V6V1，如此循环。

可见，在每个周期的六个状态当中，每个开关管连续有两个状态是导通的，也就是说，每个开关管导通1200电角度。

可见，在三三导通方式下，每对上下连接的开关管导通无时间间隔，这样的话，如果有一个管子的关断稍微延迟，就会发生短路，电源和开关管都有可能烧坏：而在二二导通的方式下，每对上下相连的开关管的导通有60o电角度间隔，在这60o电角度中，上下两个开关管都不导通，这样就不可能发生短路现象。

另外，二二导通三相六状态工作方式恰好可以跟永磁转子的方波气隙磁场对应，产生最大磁力，转矩平稳性好。

无刷直流电机调速原理
无刷直流电机调速原理是通过不断改变电机的供电电压或电流来实现转速的调节。

为了方便理解，下面将分为几个步骤来介绍无刷直流电机调速原理。

1. 简介：无刷直流电机由转子和定子组成，通过电枢和永磁体的相互作用产生力矩，从而驱动电机转动。

调速原理是基于PWM（脉冲宽度调制）技术，通过改变电机的供电电压和电流来实现转速的调节。

2. 电机控制：无刷直流电机的控制主要包括位置传感器、电机驱动器和控制器三部分。

位置传感器用于检测转子位置信息，电机驱动器负责控制电流和电压的输出，控制器则根据传感器信号和控制算法确定输出的电流和电压。

3. 脉冲宽度调制：脉冲宽度调制是一种调整输出电压和电流的方法，通过不断调整PWM信号的占空比来改变电机的供电电压和电流。

占空比越大，输出电压和电流越高，电机转速也会相应增加。

4. 控制算法：控制器根据位置传感器的反馈信号，利用控制算法来调整PWM信号的占空比，从而控制电机的转速。

常用的控制算法包括电流环控制和速度环控制，电流环控制主要用于电流反馈控制，速度环控制则主要用于转速的闭环控制。

5. 转速调节：根据系统需求，控制器会调整PWM信号的占空比来改变电机的供电电压和电流，从而改变电机的转速。

当需
要提高转速时，控制器会增大占空比，增加供电电压和电流；当需要降低转速时，控制器会减小占空比，降低供电电压和电流。

综上所述，无刷直流电机调速原理是通过不断改变电机的供电电压和电流来实现转速的调节，利用PWM技术和控制算法来实现电机的精确控制。

直流无刷电动机及其调速控制1．直流无刷电动机的发展概况与应用有刷直流电动机从19世纪40年代出现以来，以其优良的转矩控制特性，在相当长的一段时间内一直在运动控制领域占据主导地位。

但是，有机械接触电刷-换向器一直是电流电机的一个致命弱点，它降低了系统的可靠性，限制了其在很多场合中的使用。

为了取代有刷直流电动机的机械换向装置，人们进行了长期的探索。

早在1917年，Bolgior 就提出了用整流管代替有刷直流电动机的机械电刷，从而诞生了无刷直流电机的基本思想。

1955年美国的D.Harrison 等首次申请了用晶体管换相线路代替有刷直流电动机的机械电刷的专利，标志着现代无刷直流电动机的诞生。

无刷直流电动机的发展在很大程度上取决于电力电子技术的进步，在无刷直流电动机发展的早期，由于当时大功率开关器件仅处于初级发展阶段，可靠性差，价格昂贵，加上永磁材料和驱动控制技术水平的制约，使得无刷直流电动机自发明以后的一个相当长的时间内，性能都不理想，只能停留在实验室阶段，无法推广使用。

1970年以后，随着电力半导体工业的飞速发展，许多新型的全控型半导体功率器件（如GTR 、MOSFET 、IGBT 等）相继问世，加之高磁能积永磁材料（如SmCo 、NsFeB ）陆续出现，这些均为无刷直流电动机广泛应用奠定了坚实的基础。

在1978年汉诺威贸易博览会上，前联邦德国的MANNESMANN 公司正式推出了 MAC 无刷直流电动机及其驱动器，引起了世界各国的关注，随即在国际上掀起了研制和生产无刷直流系统的热潮，这业标志着无刷直流电动机走向实用阶段。

随着现代永磁材料和相关电子元器件的性能不断提高，价格不断下降，无刷电动机的到了快速发展，并被广泛应用于各个领域，例如，在数控机床、工业机器人以及医疗器械、仪器仪表、化工、轻纺机械和家用电器等小功率场合，计算机的硬盘驱动和软盘驱动器器中的主轴电动机、录像机中的伺服电动机等。

2．直流无刷电动机的基本结构和工作原理2.1直流无刷电动机的结构直流无刷电动机的结构示意图如图2-1所示。

一、概述现代工业生产中，电机作为常见的驱动设备，广泛应用于各种机械设备中。

而直流无刷电机作为一种高效、可靠的电机类型，被广泛应用于各种领域，如汽车、航空航天、工业自动化等。

直流无刷电机在这些应用中常需要进行调速控制，以适应不同工况下的需求。

而基于单片机的直流无刷电机调速电路设计，不仅可以实现精确的调速控制，同时还可以实现多种保护功能，提高了电机的可靠性和性能。

二、直流无刷电机调速原理1. 直流无刷电机工作原理直流无刷电机是一种将电能转换为机械能的装置，其工作原理是依靠电磁感应和电场力的作用。

当电流通过电机的线圈时，会产生磁场，而通过电子开关控制磁场的变化，从而驱动转子旋转。

2. 调速原理直流无刷电机的转速与电压或电流成正比，因此通过调节电机的供电电压或电流大小，可以实现对电机转速的调节。

而单片机作为控制中心，可以通过采集电机转速反馈信号，通过控制电机供电电压或电流大小，实现对电机的精准调速。

三、基于单片机的直流无刷电机调速电路设计1. 电机驱动电路设计为了实现对直流无刷电机的精确控制，需要设计一个高性能的电机驱动电路。

电机驱动电路通常包括功率放大器、电流感应电路、电流反馈电路等部分。

其中功率放大器主要用于放大来自单片机的PWM控制信号，并驱动电机；电流感应电路用于采集电机的电流信号，以实现对电机电流的监测和控制；电流反馈电路则用于对电机电流进行反馈，以保证电机运行的稳定性和安全性。

2. 单片机控制电路设计单片机作为控制中心，需要设计一个高性能的控制电路，以实现对电机的精确控制。

控制电路通常包括主控芯片、AD/DA转换电路、通信接口、显示器等部分。

主控芯片用于控制电机的启停、正反转、以及调速等功能；AD/DA转换电路用于采集电机的转速反馈信号，并实现对电机转速的实时监测和控制；通信接口和显示器则用于与外部设备进行通讯和显示。

3. 保护电路设计为保证电机运行的安全可靠，需要设计一个完善的保护电路。

保护电路通常包括过压保护、欠压保护、过流保护、过温保护等部分。

直流无刷电机调速原理引言直流无刷电机（Brushless DC Motor，BLDC）是一种常见的电动机类型，广泛应用于各种领域，包括工业自动化、电动工具、机器人技术和模型飞机等。

为了控制这些电机的速度和运行，了解直流无刷电机的调速原理至关重要。

本文将深入探讨直流无刷电机的调速原理，以及相关的电子控制技术。

第一部分：直流无刷电机基础在探讨调速原理之前，首先需要了解直流无刷电机的基本工作原理。

与传统的有刷直流电机不同，BLDC电机没有碳刷，因此具有更高的效率和可靠性。

它由以下几个关键部件组成：1.永磁体：通常是一个永久磁铁，位于电机的转子（转动部分）中。

这是电机的永久磁场源。

2.绕组：电机的定子（静止部分）上包围着绕组，也称为线圈。

这些绕组通常由铜线绕制，并与电机的电源电路相连。

3.传感器：有些BLDC电机配置了传感器，用于检测转子的位置和速度。

传感器可以是霍尔效应传感器或编码器等。

4.电子控制器：电子控制器是控制电机速度和方向的关键部件。

它根据传感器的反馈信号来决定如何驱动电机。

第二部分：电子控制器的作用电子控制器是直流无刷电机调速的关键。

它的主要功能是根据传感器的反馈信号来确定电机应该如何运行，以达到所需的速度和方向。

以下是电子控制器的工作原理：1.传感器反馈：如果电机配置了传感器，传感器会监测转子的位置和速度。

这些信息通过传感器反馈到电子控制器。

2.控制算法：电子控制器内部包含一个控制算法，它根据传感器反馈信号来计算出正确的控制策略。

这通常是一个闭环反馈系统，允许电机动态调整以维持所需的运行状态。

3.功率驱动：根据控制算法的输出，电子控制器将电源中的电能转化为适当的电流和电压，供电给电机的绕组。

这就是电机开始旋转的过程。

4.相序控制：BLDC电机通常有三相绕组，控制器需要准确确定哪一相应该通电，以使电机旋转。

这是通过改变相序来实现的，以推动电机的转子。

第三部分：电机调速原理现在，让我们深入研究直流无刷电机的调速原理。

直流无刷电机驱动器有哪几种调速方式直流无刷电机驱动器要使电机旋转起来，首先驱动部就必须依据霍尔元件感应到的电机转子所在的位置，然后按照电机定子绕组决定开启(或关闭)换流器中功率晶体管的顺序。

1、PWM（占空比）调速方式PWM（占空比）调速方式通过改变等效输出电压来调节电机转速。

PWM（占空比）调速具有响应快的特点，但转速受负载变化有一定变化，在堵转电流不超过配置的峰值负载电流的情况下，堵转扭矩与PWM（占空比）成近似正比，这可表现为当将电机调节为低速转动时，直流无刷电机扭矩较小。

2、速度闭环控制调速方式速度闭环控制调速方式使用PID调节算法来对电机进行稳速控制。

稳速算法支持速度闭环控制调速和时间位置闭环控制调速。

前者直接对直流无刷电机转速进行调节，具有超调量小和在高速时调速平稳的特点，但在低速时，可能出现调速不均匀问题，后者通过计算直流无刷电机随时间改变应该转动的位置来对电机转动位置进行控制，从而间接对电机进行了稳速控制，此方式可满足多台驱动器对多个电机转动位置进行同步控制的要求以及越低速稳速控制的要求，但转速调节有一定超调，东昊无刷驱动器支持闭环调速加速度配置，对于使用速度闭环控制算法，可将加速配置大一些，以使稳速响应更快，而对于使用时间-位置闭环控制算法，加速度配置过大则可能导致超调严重或切换电机转动方向过程不平稳。

3、位置闭环控制调速方式位置闭环控制调速方式使用PID调节算法来对电机转动位置进行控制，当给定目标位置后，驱动器会根据配置的加速加速度，减速加速度和峰值速度，自动计算电机运行过程中当前转动位置的目标实时速度并进行控制，从而使电机按照配置的速度和加速度参数准确地转动到目标位置，在对直流无刷电机位置进行调控过程中，驱动器也能同时估算出直流无刷电机转动到目标位置所需要的时间。

4、力矩控制调速方式力矩控制调速方式，通过调节输出电流大小来改变电机的扭矩。

直流无刷电机通常工作在堵转状态。

力矩控制方式输出的电流可在配置的峰值负载电流范围内任意调节。

直流无刷电机调速原理直流无刷电机调速原理直流无刷电机是一种通过电力信号控制电流方向、大小和时间，实现转子运转的一种电机。

它具有高效率、低噪音、长寿命、可靠性强等特点，在家电、电动工具、机器人、电动车辆等众多领域得到广泛应用。

而对于无刷电机调速，是实现无刷电机工作效率提高的关键。

无刷电机调速原理中，我们需要先了解电机转子的工作原理。

以磁铁为例，我们常常看到不同磁极的磁力互相吸引或排斥，这是因为磁铁有南北极的磁场。

而在直流无刷电机中，转子被镶嵌着若干个永磁体，形成了转子磁场。

定子则是一组固定的电线圈，通过电力信号使得其产生不断变化的磁场，与转子磁场相互作用，使转子旋转。

调速时，可以调整电源电压或控制电流大小，从而改变电机的转速。

但是，这种方法存在许多问题，如容易损坏电机、存在能量浪费等问题。

而直流无刷电机调速使用的则是PWM（Pulse Width Modulation）技术。

这是一种使得电压和电流断断续续的调节方法，其原理是在特定时间间隔内，让电压和电流交替进行开关，从而通过调整开关时间长度控制电机的电流大小和方向，使其转速发生变化。

通过调整PWM 信号的占空比（开空时间与一个周期时间的比值），可以控制电机的转速。

具体实现时，需要使用电机驱动电路进行PWM信号的产生和输出。

无刷电机调速的优点是精度高，能够实现稳定的恒速工作，能有效减少噪音和电机寿命损耗。

同时，在电机负载变化较大时，也能够保证电机的速度和扭矩稳定。

通过使用无刷电机调速，可以实现多种应用的要求，提高电机工作效率和稳定性，为人们的生产和生活带来便利。
