弓网故障处理学习材料

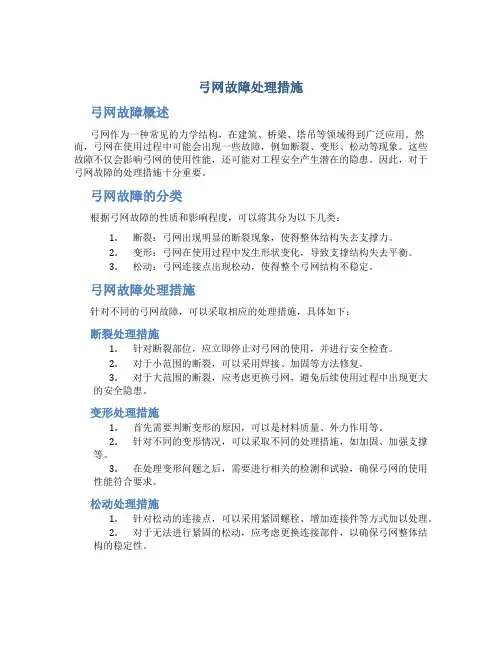

弓网故障处理措施弓网故障概述弓网作为一种常见的力学结构，在建筑、桥梁、塔吊等领域得到广泛应用。

然而，弓网在使用过程中可能会出现一些故障，例如断裂、变形、松动等现象。

这些故障不仅会影响弓网的使用性能，还可能对工程安全产生潜在的隐患。

因此，对于弓网故障的处理措施十分重要。

弓网故障的分类根据弓网故障的性质和影响程度，可以将其分为以下几类：1.断裂：弓网出现明显的断裂现象，使得整体结构失去支撑力。

2.变形：弓网在使用过程中发生形状变化，导致支撑结构失去平衡。

3.松动：弓网连接点出现松动，使得整个弓网结构不稳定。

弓网故障处理措施针对不同的弓网故障，可以采取相应的处理措施，具体如下：断裂处理措施1.针对断裂部位，应立即停止对弓网的使用，并进行安全检查。

2.对于小范围的断裂，可以采用焊接、加固等方法修复。

3.对于大范围的断裂，应考虑更换弓网，避免后续使用过程中出现更大的安全隐患。

变形处理措施1.首先需要判断变形的原因，可以是材料质量、外力作用等。

2.针对不同的变形情况，可以采取不同的处理措施，如加固、加强支撑等。

3.在处理变形问题之后，需要进行相关的检测和试验，确保弓网的使用性能符合要求。

松动处理措施1.针对松动的连接点，可以采用紧固螺栓、增加连接件等方式加以处理。

2.对于无法进行紧固的松动，应考虑更换连接部件，以确保弓网整体结构的稳定性。

弓网故障的预防措施除了对弓网故障进行处理之外，还应采取一系列的预防措施，以避免故障的发生。

以下是一些常见的弓网故障预防措施：1.定期进行弓网的检查和维护工作，及时发现和修复潜在的故障点。

2.加强弓网的设计和制造工艺，提高其抗断裂和抗变形能力。

3.在使用过程中，避免超负荷、长时间的使用，以免弓网发生疲劳断裂。

4.加强对弓网的保护和防腐处理，延长其使用寿命。

总结弓网故障处理是保证弓网正常使用和工程安全的重要环节。

针对不同的故障情况，我们可以采取一系列的处理措施，包括断裂处理、变形处理和松动处理。

•引言•弓网系统简介•弓网故障分析目录•弓网故障防范措施•弓网故障抢修措施•案例分析•结论与展望目的背景目的和背景0102研究的必要性受电弓接触网控制系统030201弓网系统的控制系统负责监控系统的运行状态，及时发现并处理故障。

监控运行状态传输电力接触线断线承力索断线电连接器接触不良接触网短路弓网故障类型设备老化施工缺陷外力破坏运营管理不当弓网故障原因列车晚点设备损坏运营中断弓网故障的影响设备验收设备维护与检修选用可靠的设备制造商提高设备质量03异常处理01建立健全设备维护制度02定期检修加强设备维护和检修建立技术监督制度对关键部位进行实时监测，获取设备运行数据，为分析故障原因提供依据。

关键部位监测故障诊断与预测完善技术监督体系建立24小时值班制度，一旦发现弓网故障，立即向主管部门报告。

故障报告故障识别与定位抢修方案制定抢修实施利用专业设备和技术手段，对故障进行识别和定位，确定故障类型和位置。

根据故障类型和位置，制定相应的抢修方案，包括人员组织、物资调配、现场作业等方面。

按照抢修方案，迅速组织抢修队伍，进行现场作业，排除故障。

抢修流程的建立培训与演练定期组织抢修人员进行培训和演练，提高他们的专业技能和应急反应能力。

专业素质要求抢修人员应具备电力、机械、焊接等方面的专业知识和技能，能够熟练操作各种抢修设备和工具。

人员配备根据抢修需要，配备足够的抢修人员，确保抢修工作的顺利进行。

抢修队伍的组建物资种类物资管理物资补充抢修物资的储备故障现象01原因分析02防范措施03故障现象原因分析防范措施案例三：某供电公司的弓网故障故障现象原因分析防范措施弓网故障主要原因接触线磨损、承力索断线、支柱绝缘子断裂等。

弓网故障危害影响列车正常运行，造成运输中断和延误，增加运营成本。

防范措施有效性采取优化弓网设备、加强巡检和维护等措施后，弓网故障率得到有效降低。

研究结论研究展望技术创新管理提升政策推动。

（下转第127页）◎酒国忠一、接触网弓网故障分析的重要性接触网弓网故障的发生,根本原因是接触网自身技术参数不符合标准造成，由于弓网运行状态不良导致的事故占有相当的比例，弓网故障是长期困扰电气化铁路的一个难题。

它发生率高，中断供电和行车时间长，而且不易查找，不利防范，不便组织抢修，给铁路运输安全造成了严重影响，是电气化铁路面临的一个非常突出的问题。

因此，分析发生弓网故障的原因并提出相应的防范措施对铁路运输安全生产有着重要的意义。

当前正是我国铁路大发展大建设时期，而电气化铁路又是因为其高效环保成为我国铁路的主要发展方向。

而在电力机车的运行过程中，机车受电弓能否稳定安全的从接触网上取流是至关重要的技术参数。

多年来，由于弓网运行状态不良引发的事故频繁发生。

弓网故障发生率高，中断供电和行车时间长，而且不易查找，不利防范，不便组织抢修，给铁路运输安全造成了严重影响，是电气化铁路面临的一个亟待解决的难题。

电力机车是通过受电弓滑板与接触网导线间的滑动接触而获取电能的，当运动的受电弓通过相对静止的接触网时，接触网受到外力干扰，于是在受电弓和接触网两个系统间产生动态的相互作用，弓网系统产生特定形态的振动。

当振动剧烈时，可以造成受电弓滑板与接触导线脱离接触，形成离线，产生电弧和火花，加速电器的绝缘损伤，对通信产生电磁干扰，更严重的是直接影响受流，甚至会造成供电瞬时中断，使列车丧失牵引力和制动力。

而弓网之间接触力过大时，虽可大大降低离线率，但接触导线与受电弓滑板磨耗增大，使用寿命缩短。

因此，良好的弓网关系是确保列车稳定可靠地受流的基本前提。

二、接触网弓网故障及其表现形式弓网故障顾名思义，就是由电力机车受电弓与牵引供电接触网之间因其一方或双方原因而引起的接触网的故障或受电弓的故障的统称。

弓网故障的表现形式大致有三种：打弓、剐网或剐弓。

1.打弓。

打弓是最常见的弓网故障，电力机车受电弓在运行取流过程中，因接触网的硬点或其它原因使弓网相碰击，造成受电弓损坏或接触网有关零部件损坏、脱落的弓网故障现象。

技师技术总结（论弓网故障）第一篇：技师技术总结(论弓网故障)论接触网弓网故障电气化铁路接触网弓网故障，直接导致接触网设备及受电弓破坏而造成行车事故。

由于弓网故障，中断供电时间较长，而事故抢修所需投入的人力、物力相对较大，所以预防弓网故障是当前电气化铁路的运输生产的需要。

也是确保安全生产和促进电气化铁路发展的需要，我们把受电弓和接触网在相互作用过程中出现的接触网和受电弓的破损统称弓网故障，下面我们把接触网造成弓网故障的原因进行分析。

一、接触网方面分析导致弓网故障的原因：1接触网零部件的质量问题造成弓网故障（1）接触网定位线夹由于质量问题在运行中造成破损、断裂导致定位线夹脱离接触线，定位器直接悬挂在线路中，电力机车通过时造成弓网故障，中断行车供电。

如江苏江兴有限责任公司出厂的铝青铜定位线夹由于材质问题定位线夹在运行中断裂。

造成两起弓网故障。

（2）接触网反定位定位管卡子的材质问题，2000年在京包线辛庄子——沙岭子区间进行腕臂更换的施工中，定位管卡子紧固后不能充分抱紧反定位主管，如在设备运行中的向上抬升力、温度变化、风力等影响，极易造成反定位主管在定位管卡子中滑脱低头，导致导高、拉出值失格，由于在施工后及时补装了反定位V 型拉线，消除了次零件造成的隐患。

（3）套管绞环、定位环等零件由于质量问题在运行中断裂，当电力机车通过时，接触网塌架，直接造成弓网故障。

（4）接触线材质不良，在运行中造成短线。

2、未按标准施工后的遗留问题。

（1）支柱设立后未按规定下设横卧版，或横卧版没有贴紧，支柱缺少底板，未按规定回填或回填不实等，经时间推移，特别是防洪期间造成支柱下沉或严重倾斜。

（2）锚柱拉线质量低下在运行中断裂，失去拉线作用，造成锚柱折断。

（3）棒式绝缘子铁锚压板制造粗糙，螺栓紧固后压不死腕臂，运行中造成腕臂抽脱。

(4)悬式绝缘子M销的弹性不符合标准，在运行中M销从绝缘子中脱落，水平拉杆与绝缘子分离。

、大修设备施工过程中，新旧设备过度同时受停电时间限制、受行车条件的限制，时间紧，任务重，极易在此间发生弓网故障。

接触网弓网故障分析与措施摘要：对弓网故障进行了定义，并对其表现出来的形式，进行了大致的分类。

根据弓网故障表现形式，又对弓网故障产生的原因，从供电部门、机务部门、工务部门和其他方面进行了分析，并提出了一些整治弓网故障措施和预防弓网故障的对策。

其对减少电气化铁路弓网故障的发生和确保列车正常运行有着一定的指导意义。

关键词：接触网；受电弓；故障分析；预防措施一、弓网故障的成因1、工务与供电部门配合施工方面接触网是架设于铁路线路上空的特殊的输电设备。

其状态与钢轨的状态紧密相关。

因此两部门的配合作业往往也特别重要。

工务部门进行起道、落道或拨道（包括调整曲线半径）等作业，造成线路横移和改变曲线超高，如未及时通知供电部门对接触网做相应调整，就会出现接触线“导高”降低或过高，影响机车取流效果；自行拨道的后果更是严重，可能会造成拉出值改变甚至出现脱弓和打弓现象。

2、接触网产品质量方面接触网设备零部件不合格，或接触网零件安装不当，接触不良，电阻过大，产生过热烧伤后长期没有发现而造成烧断吊弦。

此外，电连接线，导线，承力索等设备使零件在长期动态工作过程中疲劳损坏，或在外界力量的冲击下发生变形，状态不良，零件老化突然折断；天气变化大、风摆，使得接触网摆动大等因素均易造成弓网故障。

3、设计遗留的隐患作为维修部门的接触网工区，通常在日常的工作中都是以图纸为中心，也就是照图施工。

图纸上的数据就是设备运行的标准。

然而实际上设计者也会出现差错，这就导致现场与实际脱离，出现偏差。

如果该线路长时间无机车运行，则设备的缺陷很难被发现。

一但有机车运行，弓网故障不可避免。

4、接触网接触悬挂因素4.1接触网导高突变或超限接触线高度的突然变化或超出规定值，造成打弓或刮线，引发弓网故障。

换言之，接触线并不具有理想的平顺度，机车受电弓高速通过，不平顺的接触线会对受电弓滑板造成冲击，严重时打坏受电弓滑板，由于受电弓损坏滑板持续运行，反过来会对接触网产生更大程度的损坏，其后果就是导致故障的发生。

毕业设计（论文）中文题目受电弓常见故障研讨学习中心（函授站）：济南铁路局专业：机械设计制造及其自动化姓名：XXX学号：********指导教师：XXX北京交通大学远程与继续教育学院2023年4月毕业设计(论文)承诺书与版权使用授权书本人所呈交的毕业论文是本人在指导教师指导下独立研究、写作的成果。

除了文中特别加以标注和致谢之处外，论文中不包含其他人已经发表或撰写过的研究成果，也不包含为获得北京交通大学或其他教育机构的学位或证书而使用过的材料。

与我一同工作的同志对本研究所做的任何贡献均已在论文中作了明确的说明并表示了谢意。

本毕业论文是本人在读期间所完成的学业的组成部分，同意学校将本论文的部分或全部内容编入有关书籍、数据库保存，并向有关学术部门和国家相关教育主管部门呈交复印件、电子文档，允许采用复制、印刷等方式将论文文本提供给读者查阅和借阅。

论文作者签名：_________________ ______年_______月______日指导教师签名：_________________ _______年_______月______日毕业设计(论文)成绩评议毕业设计(论文)任务书本任务书下达给： 2014 级机械设计制造及其自动化专业学生 XXX设计（论文）题目：受电弓常见故障研讨一、毕业设计（论文）基本内容结合我国铁路高铁动车组的受电弓日常运用的现状，通过对动车组受电弓的了解，正确地分析现阶段动车组受电弓常见故障的特点，有针对性地研究分析受电弓常见故障并提出解决措施和可行性整改方案。

二、基本要求随着我国铁路客运朝电气化、高速化方向发展，受电弓各类故障频繁发生，危及铁路客运行车安全、制约高速动车组的发展。

为此，有必要对受电弓的各类故障进行研究分析并提出解决措施。

要求能根据各型受电弓实际运用中，受电弓出现的各类故障结合实践经验不断摸索和研究，掌握受电弓的各类主要故障，对其进行逐一分析并提出合理化解决措施。

三、重点研究的问题结合日常运用中常见的多发故障，针对铁路动车组受电弓出现的各类故障进行研究分析，找出各类故障的发生规律并提出解决措施和可行性整改方案。

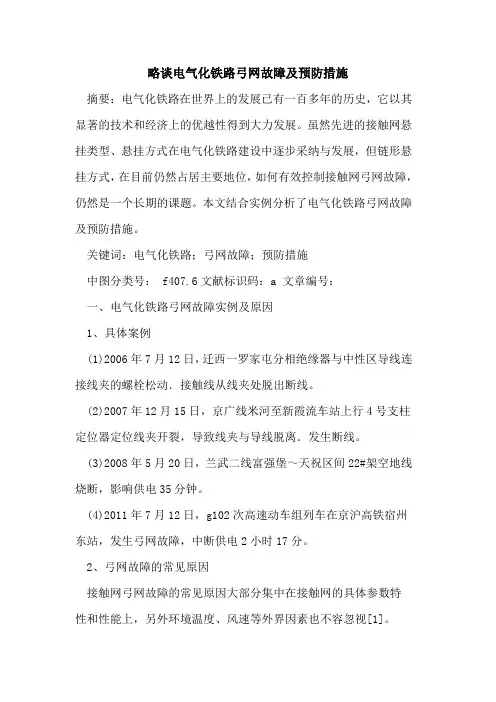

略谈电气化铁路弓网故障及预防措施摘要：电气化铁路在世界上的发展已有一百多年的历史，它以其显著的技术和经济上的优越性得到大力发展。

虽然先进的接触网悬挂类型、悬挂方式在电气化铁路建设中逐步采纳与发展，但链形悬挂方式，在目前仍然占居主要地位，如何有效控制接触网弓网故障，仍然是一个长期的课题。

本文结合实例分析了电气化铁路弓网故障及预防措施。

关键词：电气化铁路；弓网故障；预防措施中图分类号： f407.6文献标识码：a 文章编号：一、电气化铁路弓网故障实例及原因1、具体案例(1)2006年7月12日，迁西一罗家屯分相绝缘器与中性区导线连接线夹的螺栓松动．接触线从线夹处脱出断线。

(2)2007年12月15日，京广线米河至新霞流车站上行4号支柱定位器定位线夹开裂，导致线夹与导线脱离．发生断线。

(3)2008年5月20日，兰武二线富强堡～天祝区间22#架空地线烧断，影响供电35分钟。

(4)2011年7月12日，g102次高速动车组列车在京沪高铁宿州东站，发生弓网故障，中断供电2小时17分。

2、弓网故障的常见原因接触网弓网故障的常见原因大部分集中在接触网的具体参数特性和性能上，另外环境温度、风速等外界因素也不容忽视[1]。

2.1接触网定位环节（1）定位点拉出值过大、而定位器坡度过小，造成碰、刮、脱弓故障。

造成这类故障的原因有环境温度变化过大、遇到大风、检调不符合标准、调整拉出值时偏差较大等。

（2）道岔区刮弓、钻弓故障。

导线交叉位置参数不符合标准、始触点高度达不到要求、线岔限制管间隙大等都是造成这类故障的原因。

例如：线岔限制管一端线夹脱落，正线和侧线两接触线得不到限制，机车从侧线进入岔区时受电弓将侧线接触线抬高，限制管也被一同抬高，一端翘起。

运行当中受电弓导角刮伤了正线接触线，导致限制管和受电弓相撞，吊弦被损坏，受电弓支架被折断。

2.2接触网设备（1）电连接的数量和具体位置不合理时，机车的取流过大造成吊弦因过电流被烧断。

电力机车弓网故障处理办法电力机车乘务员处理弓网故障程序口决 断电降弓停车快， 一申二验三穿戴。

四接五挂六拆卸， 七检八撤序莫乱。

停电送电一人办， 两人协作防伤害。

换弓验电再查看， 泵风试闸把车开。

一.电力机车发生弓网事故的判断电力机车运行中，司机发现机车“零压”保护动作主断跳闸后：第一步：应立即确认操纵台网压表的显示，如网压表显示正常，重新合主断，并后部瞭望确认弓网状态；如网压表无感应网压显示，立即采取降弓和非常停车措施。

停车后车下目视检查弓网及车顶部件状态。

第二步：1.检查弓网及车顶部件正常，按列车调度员指示办理。

2.检查弓网及车顶部件异常，立即将停车原因和停车位置通知两端站、追踪列车，并将现场情况报告车站值班员，听从列车调度员的指挥。

二、请求停电时：1.请求停电时，必须由执乘司机1亲自向车站值班员（列车调度员）办理停电手续。

呼唤用语：“XX 站，XX 次XX 机车在XX 站至XX 站间KXX 公里+xx 米处发生弓网故障，供电臂及支柱杆号，司机XXX 请求停电处理”。

2.司机2（学习司机）取出接地杆、接地线，将接地线一端与接地杆紧固，在执乘司机办理停电手续的同时，学习司机要将接地线、接地杆、绝缘鞋、绝缘手套、安全帽、安全带、铁丝、钢丝钳等准备好。

3.机得到列车调度员接触网停电的调度命令后，必须二人共同认真确认以下内容：命令号、列车调度员姓名、日期、停电开始、终止时间，停电臂方向（上下行线别），停电区段，作业内容等。

并将停电命令号码和停电时间记录于手帐。

与车站值班员校对时间，核对命令内容。

4.确认命令无误，核对停电时间已到，升另一受电弓验电。

确认网压无显示（HXD 型机车主断不能闭合；SS4G 型机车合主断、劈相机确认主断跳开、主断灯亮、零压灯亮）。

5.穿戴好防护用具，将接地线一端固定在钢轨上（钢轨表面须清洁）并拧紧，然后将接地杆挂在接触网线上。

挂前应注意身体距离接地线2米以上。

6.SS4G 型机车切断故障受电弓风路，关闭该受电弓供风塞门143号,将该受电弓故障开关587QS 至于故障位（HXD1C 型机车切断故障受电弓风路，关闭该受电弓供风74或75号塞门,将低压柜受电弓开关至于状态良好受电弓位置）。

运转车间专项培训教育电力机车弓网故障判断、处理办法-----吸取1.13、11.21弓网事故教训一、事故概况：乌鲁木齐机务段发生的弓网事故2013年1月13日，乌鲁木齐机务段司机张福、学习司机闫政，机车SS4型0180，担当奎屯-阿拉山口间81037次货物列车牵引任务。

列车运行至精河站内岔区时机车跳主断，司机重新闭合主断无效，同时发现网压、辅压均显示为零，司机立即采取停车措施，停车后司机车下目视检查发现机车后弓损毁严重，列车无法运行，司机立即将现场情况报告精河站。

事故原因：由于托托站下行线进站信号机外方的避雷器炸裂，造成避雷器与接触网的连接线侵入机车受电弓限界，将机车受电弓刮坏。

2013年1月13日，乌鲁木齐机务段司机刘伟、学习司机安鑫伟，担当奎屯-阿拉山口间27001次货物列车牵引任务。

列车正常运行至托托站外，机车主断跳闸，司机确认机车网压表显示为零的同时，立即大减压量减速停车，停车后司机车下目视检查弓网状态，发现机车后弓被刮坏。

事故原因：由于托托站下行线进站信号机外方的避雷器炸裂，造成避雷器与接触网的连接线侵入机车受电弓限界，将机车受电弓刮坏。

xx机务段发生的弓网事故2013年11月21日，本务机车兰局嘉段HXD1C716、 II位机车东风11-0275，值乘BG302次运行至红台站出站后，机车IDU网压瞬间显示为零，红台站通知司机，因大步站牵引变电所跳闸，行调要求降弓等待，7：40分停车。

7:50分车站再次通知司机，接触网已恢复供电，司机升弓验电，网压显示正常，瞬间网压跳变为红色欠压区，司机立即降弓并下车检查，发现机车后弓（弓1）有异物且后弓被刮翻，立即报告车站。

问题原因：1、机班间断瞭望。

11月21日-22日预告百里风区瞬间风力11级，该机班未彻底瞭望，在接触网挽臂有较大异物时（有长2米宽2米得黑色塑料袋）没有发现，造成受电弓被刮坏。

2、对弓网事故的严重性后果认识不到位。

机车网压表直接反映车顶的绝缘状态，该机班对感应电压的重要性认识不足，在后弓故障造成车顶接地时，未立即停车，而是先呼叫车站，在得到停电降弓等待的通知后，才采取停车措施，险未引发严重的弓网事故。

摘要：近年来我国电气化铁路迅速发展，而弓网故障已成为影响接触网安全运营的首要因素。

1 引言随着我国铁路的几次大提速, 对电气化铁路的质量提出了更高的要求，而随着既有线路提速，特别是相关设备的老化,电气化铁路弓网故障的问题日益突显。

如何提高接触网运行质量，消灭弓网故障，是相关单位面临的一个重要课题。

接触网弓网故障的发生，根本原因是接触网自身技术参数不符合标准造成。

通过我在学校的学习和去铁路供电段实习认为：只要在日常工作中对接触网关键部位技术参数根据实际情况,针对具体问题，合理安排并提出相应措施，即可有效减少弓网故障的发生。

2 弓网故障的原因分析现阶段, 由于机车车辆新技术的大量应用, 特别是机车受电弓技术的进步, 导致接触网弓网故障大部分原因均集中在接触网的具体参数特性和部分性能上，而且接触网随外界环境气温、风速、线路条件等的影响，不稳定特性显著。

在此我们就弓网故障的产生先进行一个全面的分析。

2.1 接触网定位环节2.1.1 定位点拉出值过大、定位器坡度过小, 造成脱、碰、刮弓故障。

这类故障一般为施工超标准、调整拉出值时偏差较大、或遇大风及温度变化过大时造成，特别是在曲线跨中尤为明显。

2.1.2道岔区刮弓、钻弓故障分析接触网弓网故障产生的原因, 并根据多年经验, 从加强接触网日常检测的角度, 提出预防弓网故障的措施。

线岔定位部位，两导线交叉位置参数不标准、始触点高度不符合要求、线岔限制管间隙过大。

2.2 接触网设备2.2.1 吊弦电连接造成弓网故障电连接设置数量或位置不合理,特别是在坡道上、机车取流过大造成吊弦过流被烧断。

由于电连接与承力索接触不良, 形成线夹内长期放电而造成烧断电连接线。

吊弦线夹、电连接线夹紧固螺栓长期处于振动状态,由此造成螺栓松脱也是产生此类故障的原因之一。

2.2.2 导线烧断故障导线因硬弯、硬点而造成长期放电拉弧，使局部磨耗过大而造成接触网断线故障。

接触网设计原则：大站及编组站的导高6 450 mm, 中间站及区间6 000 mm, 隧道5 720～6 000 mm 之间。

弓网知识及故障案例手册二00六年八月《弓网知识及故障案例手册》嘉峪关机务段教育科2006年8月20日前言随着武一嘉电气化铁路的全面开通、我段电力机车转型工作正在有计划的进行实施和完善。

为了保证广大乘务职工能够在运输生产中确保行车工作的安全畅通，在段长何鹏、书记张天元、副段长刘文华、王建设、总工刘金平的领导策划下，由教育科孙海滨、何世明组织，本着提高乘务员对电气化铁路知识的学习了解和对弓网事故对运输生产造成的危害，提高乘务员预想预防的能力，特此编写了《弓网知识及故障案例手册》。

由于编写时间短促及新技术，新设备的不断应用，故本手册难免有不足之处、敬请广大读者予以指正，使其不断臻于完善，共同把我段运输安全工作做好、做实。

二00六年八月二十日目录第一章电气化铁路基本知识1、什么是电气化铁路？2、电气化铁路的组成3、什么是接触网？4、牵引供电系统供电方式第二章受电弓知识及弓网故障的处理1、DSA150/DSA200型单臂受电弓的概述2、DSA150/DSA200型单臂受电弓的结构3、DSA150/DSA200型单臂受电弓的主要参数4、DSA150/DSA200型单臂受电弓入库整备作业检查项目5、受电弓出库前的标准6、弓网故障的处理7、弓网故障的危害第三章接触网知识1、接触网的组成2、接触线最大驰度距钢轨轨面高度的规定3、什么是锚段？4、锚段的作用5、什么是锚段关节？6、锚段关节常见弓网故障的原因7、补偿器的结构8、补偿器的作用9、中心锚节的作用10、中心锚节常见弓网故障的原因11、线岔的结构12、线岔的作用13、线岔常见弓网故障的原因14、电连接的作用15、电连接常见弓网故障的原因16、分段绝缘器17、分相绝缘器18、接触网其它设备第四章手信号、鸣笛信号及调车作业1、升、降弓手信号标准2、停车手信号标准3、降弓鸣笛鸣示信号标准4、在有接触网终点的线路上调车作业时的规定第五章弓网故障预分析制度〈兰铁机供（2002）22号文件暂行〉1、何为弓网故障？2、有下列情形之一者可初步确定为供电原因3、有下列情形之一者可初步确定为机车原因4、有下列情形之一者初步确定为工务原因5、有下列情形之一者初步确定为车站或列车调度责任第六章弓网事故案例案例1案例2案例3案例4案例5案例6案例7案例8案例9第一章电气化铁路基本知识1、什么是电气化铁路电气化铁路就是以电力牵引为主要牵引动力的铁路。

电力机车弓网故障处理办法我段电力机车大范围投入运用，为确保电力机车线上运行安全，发生弓网故障后能正确、及时、有效的处理，减少电力机车发生弓网故障对行车的影响，特制定本办法。

一.电力机车发生弓网事故的判断电力机车运行中，司机发现机车“零压”保护动作主断跳闸后，应立即确认操纵台网压表的显示，如网压表显示网压在正常范围内，可重新合主断，并后部瞭望确认弓网状态；如网压表无网压（感应网压）显示，立即采取降弓和非常停车措施。

停车后车下目视检查弓网及车顶部件状态。

1．检查弓网及车顶部件正常，使用车顶绝缘检测装置检查车顶绝缘正常（无车顶绝缘检测装置的机车确认感应网压在规定范围，SS4:1-3KV;HXD1C:3-5KV）,按列车调度员指示办理。

2. 检查弓网及车顶部件异常，立即将停车原因和停车位置通知两端站、追踪列车，并将现场情况报告车站值班员，听从列车调度员的指挥。

二.发生弓网事故后处理1.司机首先查明受电弓损坏程度，检查时不得侵入邻线，密切注意邻线列车，迅速将受电弓和接触网损坏情况（接触网故障地点及接触网支柱号码）向车站汇报并记录；2.司机确认受电弓故障可维持运行时，切除故障受电弓的升弓电路和风路，使用高压隔离开关将故障弓隔离。

检测车顶绝缘正常后换弓继续运行，回段后再做处理。

3.司机确认受电弓刮坏需停电处理时，向列车调度员申请停电；未下达停电命令前，要准备好接地线及工具，做好准备工作；接受接触网停电命令时要记清接令时间、调度命令号码、停电区间、起止时间、上下行线别及列车调度员姓名、车站值班员姓名等，并与车站值班员校对时间，核对命令内容正确。

4.司机升弓验电，确认接触网无电后降弓，穿戴好防护用具，将接地线一端固定在钢轨上（钢轨表面须清洁）并拧紧，挂好接地线后，方可登顶处理。

5.机班登上车顶后，要认真对车顶设备进行全面检查，消除故障点和接地点，并将故障受电弓捆绑牢固，防止运行中发生移位。

若命令限时内难以处理完毕，需重新申请，延长停电时间。
