弓网故障网压异常自动降弓应急处置流程

一、总则1.1 编制目的为保障铁路运输安全，提高应急处置能力，确保在弓网故障发生时，能够迅速、有效地进行处置，最大限度地减少故障造成的损失，特制定本预案。

1.2 编制依据《铁路运输安全管理条例》、《铁路安全生产责任制规定》、《铁路接触网故障处理办法》等相关法律法规。

1.3 适用范围本预案适用于铁路运营中，因弓网故障导致列车停车、延误或影响行车安全的情况。

二、组织机构及职责2.1 应急领导小组成立弓网故障应急处置领导小组，负责组织、协调、指挥弓网故障应急处置工作。

2.2 应急处置小组应急处置小组由以下人员组成：（1）组长：负责应急处置工作的全面领导；（2）副组长：协助组长工作，负责应急处置工作的具体实施；（3）成员：负责现场处置、信息报送、设备维护、人员疏散等工作。

2.3 职责（1）应急领导小组：1）负责制定、修订本预案；2）负责组织、协调、指挥弓网故障应急处置工作；3）负责对应急处置工作进行总结、评估和改进。

（2）应急处置小组：1）现场处置：负责现场处置工作，确保故障列车安全停车，组织人员疏散；2）信息报送：及时向上级部门报告故障情况，确保信息畅通；3）设备维护：负责对故障设备进行维修、更换，确保尽快恢复正常运营；4）人员疏散：负责组织故障区域周边乘客疏散，确保人员安全。

三、应急处置流程3.1 发生故障（1）驾驶员发现弓网故障，立即采取紧急停车措施，并向应急处置小组报告；（2）应急处置小组接到报告后，立即启动本预案，组织人员开展应急处置工作。

3.2 现场处置（1）组织人员对故障列车进行检查，确认故障原因；（2）根据故障原因，采取相应的处置措施，如更换受电弓、修复接触网等；（3）在故障排除前，确保故障列车处于安全状态。

3.3 信息报送（1）应急处置小组及时向上级部门报告故障情况，包括故障原因、处置措施、影响范围等；（2）向上级部门汇报故障处理进度，确保信息畅通。

3.4 设备维护（1）根据故障原因，组织人员对故障设备进行维修、更换；（2）确保维修、更换工作符合相关技术标准，确保设备恢复正常运行。

电⼒机车应急故障处理办法1 SS4B 型电⼒机车应急故障处理⼀、电器部分序号故障现象应急处理办法及注意事项1 ⼀台受电⼸损坏（含刮⼸） 1、运⾏中⽴即停车（万吨列车使⽤常⽤制动停车）。

2、确认降⼸到位使⽤⾼压绝缘检测设备，确认降⼸到位不接地，关闭故障节143阀或587QS 置“故”位，换⼸运⾏。

受电⼸降不下来（含超⾼）：申请停电令（万吨列车主、从控机车各⾃要命令）、验电、（合主断启劈相机⾃动断主断验证⽆⽹压）、挂好接地线（先接接地点然后再挂线）、砸开Ｂ节车顶门锁、上车顶绑好坏⼸、拆除相应软连线拿进司机室，关闭该节车143塞门或587QS 置“故”位。

接地：在Ａ节劈相机1上⽅装有⾼压隔离开关，发⽣刮⼸后在不影响安全的前提下旋转90°将两节车车顶⾼压导线分离。

低压部分按切单节处理办法维持运⾏。

1、⼀节车⾃动降⼸装置动作报警，确认受电⼸状态良好后，换⼸运⾏。

（⼤闸放重联位25S 以上解锁后⽅可缓解）。

2 ⼀台受电⼸降不下运⾏途中遇降⼸信号，降不下受电⼸时⽴即断开570QS ，⽆效时停车处理。

3 受电⼸升不起 1、换⼸运⾏。

2、前后⼸均不能升起时：确认操纵节602QA 正常，两节车287YV 保护阀吸合。

总风缸风压600kPa 以上，确认各节52调压阀压⼒表压⼒显⽰正常（500kPa 以上）门联锁关闭到位不漏风。

3、287YV 不吸合时,顶死287YV 运⾏。

总风缸风压过低时，开放97阀或⽤⼩风泵泵风。

4、断开570QS ，转换LCU ⾄另⼀组。

4 升⼸后车顶有放炮声（1）发⽣放炮声，⽤车顶检测装置检查未接地时，可继续运⾏。

（2）接地：打开⾼压隔离开关，确认接地车节，切单节维持运⾏。

5 ⼩风泵打不起风确认辅助风缸排⽔阀169关闭、97塞门关闭、主断路器排⽔阀关闭、断开570QS ，⼩风泵使⽤完后开放169塞门。

如108逆⽌阀串风，应关闭140塞门，待总风压⼒达定压后，⽴即开放140塞门。

上述处理⽆效，将良好节588QS 置“故”位，只⽤⼀节车升⼸打风。

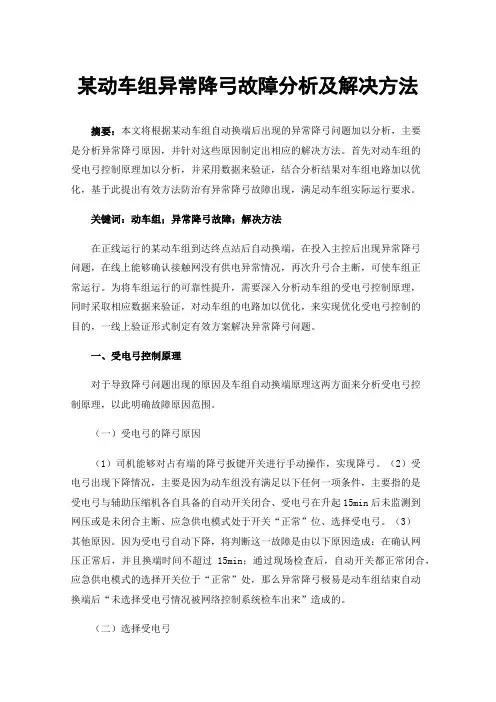

动车组异常降弓故障分析及解决措施摘要：随着我国轨道交通技术的不断发展，从最初的蒸汽机车到现在的磁悬浮动车组的发展也不过短短数十年。

电气化铁路是轨道交通车辆行业发展的重要基础，需要提高动车组的新造质量及日常故障检修质量。

根据日常故障处理及运营经验统计，同时根据动车组的高压系统故障的事故统计，高压系统中的受电弓故障（质量问题/异物击打）占了很大一部分。

受电弓是车辆的运行的高压受流的系统部件，日常运行过程中直接接触成本较高的接触网。

在动车组行驶过程中碳滑板的受磨损程度较大，失效可能性较大，维护成本较高。

在动车组运营过程中因受电弓故障导致供电中断会严重影响线路的运营秩序，是动车组新造及日常维护面临的一个非常重要的问题。

因此，展开对受电弓的故障模式分析，对于动车组的高压受流部分安全的可靠性具有重大意义。

基于此，本篇文章对动车组异常降弓故障分析及解决措施进行研究，以供参考。

关键词：动车组；异常降弓；故障分析；解决措施引言受电弓是动车组高压受流获取动力的最重要的部件系统，同时也是动车组电力牵引传动系统中暴露在运行的恶劣环境的部件，因此对受电弓进行深入故障分析及出现故障时的应急处置的方法编写，提高影响动车组的受电弓可靠性的关键因素，对日常动车组安全无故障运营具有很重要的意义。

近年来，供应商及主机厂对受电弓的RAMS因素分析的较多，对动车组受电弓故障模式及影响的后果很少，而故障模式分析在汽车等其他制造业领域研究较多。

例如某动车组在正线运行受电弓遭到异物击打，风管漏风发生了自动降弓。

经供电调度所确认接触网正常，重新换弓正常运行。

若有脱落风险则需登顶处理，造成严重晚点。

为确保动车组高压受流部分的可靠性，从动车组受电弓控制原理、受电弓的技术改造及动车组新造时人员的作业时容易出现的问题进行深入分析，并通过实验及数据进行充分验证;通过运营考核的验证，该方案有效地解决了受电弓异常降下的故障。

1受电弓的结构与工作原理1.1受电弓的结构时速 200 公里城际动车组（统型）使用的受电弓型号为 DSA250 型受电弓，弓头长度为1950mm，碳滑板长度为1250mm，质量约为115kg。

城市轨道交通弓网故障应急处置建议摘要近年以来，城市轨道交通发展迅速，轨道交通安全运营得到公众的普遍关注。

如何保障城市轨道交通长期保持安全、准点、高效的运营，是一个复杂且有挑战的课题。

本文从城市轨道交通大型弓网故障出发，为如何快速应急处置弓网故障，降低事故损失影响并尽快恢复正常运行，保障供电系统稳定安全运行提一些有益的建议。

关键词轨道交通；弓网故障；应急处置；1引言近年以来，随着我国城市轨道交通运营里程的快速扩张，对列车运行的可靠性和安全性的要求也越来越高，而列车运行所需要的动力由牵引供电系统配合牵引电机提供，该牵引系统运行的稳定性和可靠性会直接影响乘客的出行时长，甚至会对乘客的生命财产安全造成严重的损害。

弓网故障是城市轨道交通牵引供电系统常见故障形式，它指受电弓与接触网之间耦合性能欠佳而引发的一种供电故障。

弓网故障往往发生比较突然，对应急处置有较高的要求，一旦处置不当极易造成人身触电事故、接触网断线事故，对城市轨道交通正常运营产生重大影响。

因此如何快速处置弓网故障，降低事故影响并恢复正常运行是一个较为重要的课题。

2常见弓网故障弓网之间的电压高、电流大，加之在电力机车高速运行状态下通过滑动摩擦导电，工作条件恶劣，是城市轨道交通供电系统中相对薄弱、故障率高的部位。

常见弓网故障主要有以下五方面：（1）接触网故障，包括吊弦、定位器等脱落击打受电弓，导致电弓严重破损，弓网之间不能正常导电；（2）机车车顶设备故障，例如受电弓支架爬电、避雷器击穿、高压电缆放电等，造成机车接地，接触网跳闸；（3）供电系统断电或接触网其它原因接地造成的跳闸、接触网无电；（4）机车受电弓驱动或自动降弓系统漏风，以及压力开关故障，造成保护装置动作，机车自动降弓、网压为0；（5）其它外界因素干扰，例如机车运行中因其它物体侵限刮坏受电弓、运行中撞鸟等。

下面本文通过几起弓网故障应急处置经验为例，为城市轨道交通弓网故障处置提一些有益的建议。

动车组受电弓自动降弓故障分析及对策措施摘要：随着不断增加的动车组，及不断加快行驶速度，在不断开通而高速铁路、客运专线则。

如故障受电弓自动降弓呈上升趋势，成为高速铁路车辆安全运行的一个重大缺陷。

受电弓自动降弓如果发生，则说明可能发生故障，故障诊断可能会对正常运行造成严重后果。

本文介绍了运用现状，分析了故障受电弓自动降弓原因，并提出了对策措施。

关键词：动车组；受电弓泪动降弓；对策措施自动车组开始工作以来，出现了不同级别和类型受电弓故障，对动车组正常运行产生了不利影响。

通过分析受电弓故障，分析故障原因，总结受电弓故障过程的解决方法，为进一步维护和使用受电弓故障奠定了基础。

一、动车组自动降弓的主要功能及特点1.主要功能当滑板断裂、沟槽拉大、最大磨损损坏或绝缘线束断裂时，快速降弓动作同时发生，能自动切断机车主断路器，负载降弓拉弧火花以防止产生，滑板和接触网导线并损坏。

自动降弓时发出报警音。

连接语音箱，可以同时实施监控语言的报警，使驾驶员更容易理解并及时采取行动。

在转换时“自动、降弓”故障发生，机车的运行和功能而不影响。

2.特点。

自动降弓装置运动时提供快速响应时间(小于0.7秒)。

主断路器自动切断，响应时间小于0.2秒。

机车顶配有高低压聚四氟乙烯管材，具有安全可靠的安全性。

4)作业温度在40~3之间，有各种各样的提醒功能。

二、动车组高压系统与受电弓动车组高压系统是最重要技能之一，例如受电弓、高压和电缆和附件。

安装高压机械时应注意安全和可靠性，高压系统可以为供电，电气保护，监控电源电压和运行电流，检查线路绝缘。

车顶接触网和传输电流受通过电弓的机械设备。

其主要功能是将接触网连接到高压系统，并将电源传输到动车组。

两个相同的受电弓每个编组都有，主变压器顶部在3车和6车安装。

通过接触网高电压馈电实现了25 kV。

在单弓受流模式下，任何单弓受流可以为整个列车供电。

两个单弓受备用，当动车组两组联挂在一起运行时，动车组前后取决于电弓受流。

浅谈城市轨道交通供电弓网关系故障与应对措施摘要：城市轨道交通供电的弓网关系的故障，由于其复杂的故障现象及对运营造成的严重的危害都给应急故障处理带来巨大的难度，调度员在故障判断、行车调整和客运组织上稍有不慎，就会造成地铁运营秩序混乱，给公司形象带来不良影响。

为了提高该类型故障处理效率，现将近年来线网发生典型弓网关系故障进行分析，希望籍此能提高城市轨道交通供电连续安全运行。

关键词：弓网关系；应对措施一、弓网/靴轨关系故障常见类型概况：弓网靴/轨关系故障常见故障类型一般有供电故障、车辆故障、外部原因等。

其中又分为重合闸成功和不能重合闸成功两种情况。

引起重合闸不成功又可能是变电所和线路故障等原因。

下面通过案例就引起弓网关系故障的这几种情况进行判断分析。

案例1：2008年5月23日农讲所至公园前下行接触网断线故障，影响运营95分钟，故障原因：接触网断线。

故障发生后，1A4、1A5区短时失压瞬间重合闸成功，随后再次发生跳闸后重合闸不成功，1A5区处在失电状态，车辆无故障显示，高压室报火警。

此类故障属供电设备故障引起，故障发生时变电所直流馈线开关跳闸且重合闸不成功，列车不能降弓或降弓后，调度试送电越区、单边仍不能成功送电时，基本上可以判断出是接触网断线、受电弓反弓等短时间无法修复的故障。

案例2：2008年8月25日沥厦区间列车发生异响接触网瞬间跳闸事件，影响运营8分钟，故障原因：列车受电弓第二根碳滑条左侧碳层部分有三分之一丢失。

因列车故障导致接触网跳闸，最常见的就是列车牵引部分高压部件烧坏，对地短路，此时列车会显示VVVF红点、主断分合灯不亮。

当因为列车故障导致接触网跳闸时，列车没有明显的故障显示，现场人员有报过打火花、爆炸声等异常情况。

且变电所直流馈线开关因为列车故障自动重合闸成功。

故障车一旦升弓动车接触网就会再次出再跳闸，只有将故障车降弓接触网才能正常保持带电状态。

案例3：2010年5月31日五号线电客车集电靴被刮事件，影响运营29分钟，故障原因：区间设备房铁门侵限，刮到集电靴造成跳闸。
