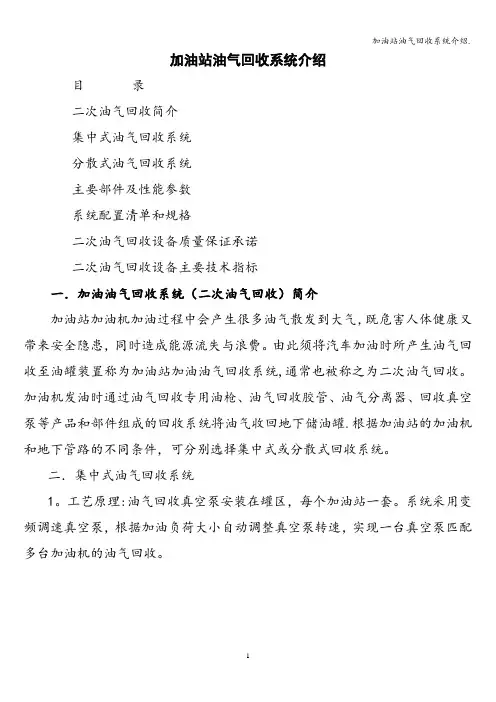

加油站油气回收系统介绍目录二次油气回收简介集中式油气回收系统分散式油气回收系统主要部件及性能参数系统配置清单和规格二次油气回收设备质量保证承诺二次油气回收设备主要技术指标一．加油油气回收系统（二次油气回收）简介加油站加油机加油过程中会产生很多油气散发到大气，既危害人体健康又带来安全隐患，同时造成能源流失与浪费。
由此须将汽车加油时所产生油气回收至油罐装置称为加油站加油油气回收系统,通常也被称之为二次油气回收。
加油机发油时通过油气回收专用油枪、油气回收胶管、油气分离器、回收真空泵等产品和部件组成的回收系统将油气收回地下储油罐.根据加油站的加油机和地下管路的不同条件，可分别选择集中式或分散式回收系统。
二．集中式油气回收系统1。
工艺原理:油气回收真空泵安装在罐区，每个加油站一套。
系统采用变频调速真空泵，根据加油负荷大小自动调整真空泵转速，实现一台真空泵匹配多台加油机的油气回收。
集中式二次油气回收系统示意图2。
系统特点：变频调速,运行成本低、控制精确；配电及控制仅涉及配电室，与加油机不发生直接联系，施工难度小；加油机内安装简单,适合所有机型和所有加油站；远离加油场所，加油时感觉到的噪声更小；单泵最高回气量可达：750L/min。
三．分散式油气回收系统1。
工艺原理：分散式油气回收系统中油气回收真空泵分散安装在每台加油机内。
分散式二次油气回收系统示意图2.系统特点：可以一泵一枪，也可以进行组合；单个真空泵故障，不影响其它加油枪油气回收；每台加油机可独立构成系统,便于在不同站点间更换；控制简单;加油机内必须有足够的安装空间。
四．主要部件及性能参数名称外形型号性能参数及特点集中式真空泵DR-160同时处理12—16只加油枪适用于自吸式或潜油泵式加油机功率：1HP工作电压:220VAC工作频率:50/60Hz排量：750LPM进出口径：∮1″温度范围：-35 – 65℃分散式真空泵DR-030同时处理4-6只加油枪适用于4枪、6枪、8枪潜油泵加油机功率：1/5HP工作电压：220V/380V工作频率：50/60Hz平均转数:1450RPM最大排量:120LPM进出口径：∮3/4″温度范围：—35 – 65℃油气回收油枪ZVA200GVR 全铝枪体设计,碰撞时不产生火花缓冲峰值压力，防止计量表漏油严密的密封系统，消除渗漏专利设计的方位自封装置，当油嘴朝上时，油枪自封配套各种拉断阀，有效保护油站设备使用寿命超过100个月可维修性高，任何部件均可轻松更换自带旋转接头，节约其它配件支出无须繁杂的日常保养适用于集中和分散式二次油气回收系统油气分离器DR—VA807高可靠性，免维护无机械的移动部件不需要电气连接已铝合金制造，非常坚固耐用五．系统配置清单及规格 1.DR-160集中式二次油气回收系统配置清单拉断阀DR —RB02在承受350磅的拉力时会分离，并将油路和气路完全切断 提供备用剪切螺栓用于现场维修,使脱离器重复使用电阻低，阀前后不需要电缆跨接 已铝合金制造坚固耐用反向同轴长胶管DR—130-SSI内管为油气回收管，内外管之间为加油通道3/4″x13尺两端各有万向节，方便操作 软管外部采用双层钢丝编织，耐磨可靠反向同轴短胶管DR —010—FSI3/4″X1尺软管外部采用双层钢丝编织，耐磨可靠连接油气分离转换接头和拉断阀 排油浮球阀DR —CV01配合集中式真空泵使用 直接与地下罐连接单向导通用于油气回收管内积液排空2.DR-30分散式二次油气回收系统配置清单六．二次油气回收设备质量保证承诺1。
加油站油气回收原理
加油站油气回收是通过油气回收设备或系统，对加油站废弃的油气进行收集、分离处理的过程。
其原理主要包括以下几个步骤：
1. 油气收集：在加油站的油气回收系统中，设置专门的油气回收装置，如吸油枪、油气收集罐等。
当车辆加油时，装有油气回收系统的加油枪通过吸附油气的方式，将汽车尾气中的油气收集起来。
2. 油气分离：收集到的油气会被送入油气收集罐中，罐内通常设置有分离设备，如过滤器、凝结器等。
这些设备通过物理和化学的方式，将混合在一起的油气进行分离，将油和水分离开来。
3. 油气处理：分离后的油气中的杂质会经过一系列的处理，比如去除杂质、除臭等，使油气更加纯净。
处理过的油气可以被再利用，比如作为汽油、柴油等燃料，为其他车辆提供能源。
4. 废物处理：分离油气后，产生的固体、液体废物需要进行妥善处理。
对于固体废物，会进行分类、存储，并采取合适的方式进行处理和处置。
对于液体废物，可能需要进行进一步的处理，如中和、浓缩、分离等。
通过这一系列的油气回收原理，加油站可以有效地将废弃的油气进行回收和再利用，减少对环境的污染，同时也可以节约能源资源。
这对于保护环境、促进可持续发展具有重要意义。
加油站油气回收系统原理设备组成和分类操作程序日常检查以及维护保养加油站油气回收系统是一种通过设备和管道将加油站地下储油箱中的废气排放到环境之外的技术系统。
该系统的原理是将地下储油箱中产生的废气通过一系列处理步骤，将其中的油气分离、回收，最终将净化后的气体排放到大气中。
该系统的目的是减少对环境的污染，遵守环保法规，并节约资源。
设备组成和分类1.储油箱：用于存储加油站的废油、废气和废水。
2.油气分离器：用于将废气中的油和气体分离，通常通过重力分离原理实现。
3.油气处理设备：主要包括废气处理装置、废气净化器、油气回收罐等，用于将废气中的有害物质去除，达到排放标准。
4.排放管道系统：用于将经处理后的废气排放到大气中。
根据系统的工作性质和处理能力，加油站油气回收系统可以分为以下几类：1.地下式系统：将储油箱中产生的废气通过管道输送到地下，然后通过地下管道将废气排放到大气中。
2.真空式系统：通过引入真空泵，将废气吸入管道中，然后经过处理后排放到大气中。
3.组合式系统：将不同的系统组合在一起，以提高处理能力和效率。
操作程序1.启动系统：按照设备的操作说明，依次启动各个设备，确保系统正常工作。
2.监测废气：使用相应的检测装置，监测废气的浓度和成分，以确保达到排放标准。
3.处理废气：根据系统的处理方式，将废气通过油气分离器和处理设备进行处理。
4.排放废气：经过处理后的废气，通过排放管道系统排放到大气中。
5.关闭系统：按照设备的操作说明，依次关闭各个设备，确保系统安全关闭。
为确保加油站油气回收系统的正常运行，需要进行以下日常检查和维护保养：1.定期检查设备：定期检查各个设备的工作状态，包括设备的泄漏情况、密封性能、电气连接等。
2.清洁设备：定期清洁设备的内部和外部，以确保设备的正常工作。
3.更换滤芯：定期更换油气处理设备中的滤芯，以保证处理效果。
4.维护管道系统：定期检查排放管道系统的连接情况，确保不发生泄漏。
通过以上的原理、设备组成和分类、操作程序、日常检查以及维护保养等内容，加油站油气回收系统能够有效减少对环境的污染，符合环保法规，并节约资源。
加油站油气回收系统原理设备组成和分类操作程序日常检查以及维护保养一、原理和设备组成加油站油气回收系统的原理是将加油过程中产生的油气通过吸入管道导入油气回收装置中，经过吸附、分离、过滤等处理，将油中的挥发有机物（VOCs）和石油蒸气捕获，然后通过处理装置进行脱附或者脱降温，最后排放净化后的空气。
设备组成：主要包括油气回收装置、吸入管道、回收罐、处理装置等。
二、分类与操作程序1.分类：加油站油气回收系统可以分为负压式和正压式两种。
-负压式油气回收系统：通过负压受力，将加油站产生的油气吸入系统内进行回收处理。
这种系统结构相对简单，但需要专门的抽气设备进行负压吸引。
-正压式油气回收系统：通过正压受力，将加油站产生的油气推入系统进行回收处理。
这种系统结构相对复杂，但无需额外的抽气设备。
2.操作程序：-加油操作：在加油员进行加油作业时，同时启动油气回收系统。
将吸入管道插入加油枪的排气孔，将产生的油气送入回收系统中进行处理。
-排空操作：在加油作业结束后，进行一段时间的排空操作，将回收装置中的油气排放净化后的空气。
三、日常检查维护为了保证油气回收系统的正常运行，需要进行日常检查和维护保养。
1.定期检查系统运行状况，检查吸入管道、回收罐、处理装置等是否有堵塞、泄漏等问题。
2.定期清理吸入管道和回收罐的油垢和沉积物。
3.定期更换吸附剂或过滤器等易耗材，并对系统进行必要的保养和维修。
4.定期检查和清洗处理装置的管道和设备，确保其正常运行。
5.加油站应制定相应的操作规程，并培训相关人员，确保操作规范和安全性。
总结：加油站油气回收系统是一项重要的环保设备，通过回收油气，可以减少对环境的污染，并有效利用资源。
在日常使用中，需要有规范的操作程序，定期检查维护设备，确保其正常运行。
这样不仅能保护环境，也能提高加油站的运作效率。
浅谈加油站油气回收系统鲁京湘张宇峰（中国石油北京销售公司 100101 北京市）摘要介绍了加油站油气回收系统改造、使用、检测、在线监控等环节应注意的主要问题及应对解决方法，为成品油销售系统响应国家环保部“十二五”全国推广加油站油气回收系统做好借鉴。
关键词加油站油气回收系统问题引言为进一步改善大气质量，北京地区在奥运前率先组织了加油站等储运系统加装油气回收装置，2008年5月，改造工程全部完成，设备全面投入运行。
在世博和亚运会之前，上海和广州也组织了加油站储运设施安装油气回收系统，集团公司将在“十二五”期间在全国有计划有重点推广加装油气回收系统。
本文阐述了加油站油气回收系统从改造、使用、检测、在线检测环节中需要注意的主要问题，为其他即将开展加装油气回收系统的单位提供借鉴。
1 加油站油气回收系统基本情况1.1 加油站油气回收系统简介一次油气回收：汽油配送罐车卸油时，将产生的油气通过密闭方式收集到罐车内的系统（GB20953-2007）。
二次油气回收：给车辆油箱加注汽油时，将产生的油气通过密闭方式收集进入埋地油罐的系统（GB20953-2007）。
三次油气回收（即后处理装置）：针对加油油气回收系统部分排放的油气，通过采用吸附、吸收、冷凝、膜分离等方法对这部分排放的油气进行回收处理的装置（GB20953-2007）。
一次、二次、三次油气回收系统总称为：加油站油气回收系统。
在线监控系统：实时监测加油油气回收过程中的气液比、油气回收系统的密闭性和管线液阻是否正常的系统，并能记录、储存、处理和传输监测数据。
1.2 加油站油气回收系统主要设备简介1.2.1加油机油气回收型加油机基本构造与普通型加油机基本相同，主要区别是加油机内部加装了相关油气回收设备品牌二次回收泵及回气管路，更换了油气回收型加油枪、加油管。
1.2.2二次油气回收泵二次油气回收泵是二次油气回收系统的心脏，从形式上可分为分散式（安装在加油机内部）和集中式（靠近储油罐区独立安装）两种。
加油站油气回收系统制度6.6.1油气回收系统安装油气回收系统可以提高加油站安全系数、减少油品损耗、保护环境。
加油站油气回收系统由卸油油气回收系统、汽油密闭储存系统、加油油气回收系统、在线监测系统和油气排放处理系统组成。
该系统的作用是将加油站在卸油和加油过程中产生的油气，通过密闭收集、储存和送入汽车油罐，集中到油库回收处理。
卸油油气回收系统一一将油罐汽车卸汽油时产生的油气，通过密闭方式收集进入油罐汽车罐内的系统。
加油油气回收系统一一将给汽车油箱加汽油时产生的油气，通过密闭方式收集进入埋地油罐的系统。
油气处理系统一一控制油罐压力的油气处理系统。
通过冷凝装置或膜处理装置把混合油气中的碳氢化合物进行分离，分离后的液态汽油和高浓度的油气被送回到油罐加以利用。
油气回收系统一一是指卸油油气回收设备、油气回收泵、油罐压力真空阀及加油枪油气回收设备等。
6.6.2常规检查1.加油时若闻到浓厚的油气味道时，应检查油枪或胶管是否破裂或渗漏，并及时报加油站经理。
2.检查操作井内管线连接处（法兰片等）、量油孔是否连接紧密，无渗漏。
3.检查卸油口盖与快速接头帽盖是否密合紧闭。
4.定期检查油气回收处理控制器显示是否正常，如出现异常，应记录系统报警类型，并联系专业人员进行故障排除。
5.检查油气处理系统主机外壳是否完好。
6.6.3维护与保养1.应随时使用干的纯棉抹布保持设备清洁，及时清理油枪，油枪口不得沾附灰尘及污物，以免被自动跳停感应□吸入，影响加油或自动跳停的功能。
2.加油时汽油液滴可能会被油气回收装置吸入，积存于胶管弯折处，因此每隔1-2天应将胶管拉直后加油，利用油枪自然吸力将汽油积液滴吸走。
3.应定期（每周）对油气回收处理系统控制器进行清洁处理，用LCD清洁布清洁控制器显示屏。
4.每周清洁油气处理系统主机外表，清洁前应先断电。
5.保护接地电阻值不大于4Q O6.6.4操作注意事项1.油枪要避免碰撞、敲击，以免损坏内外管路。
加油站油气回收系统介绍目录二次油气回收简介集中式油气回收系统分散式油气回收系统主要部件及性能参数系统配置清单和规格二次油气回收设备质量保证承诺二次油气回收设备主要技术指标一．加油油气回收系统（二次油气回收）简介加油站加油机加油过程中会产生很多油气散发到大气，既危害人体健康又带来安全隐患，同时造成能源流失与浪费。
由此须将汽车加油时所产生油气回收至油罐装置称为加油站加油油气回收系统，通常也被称之为二次油气回收。
加油机发油时通过油气回收专用油枪、油气回收胶管、油气分离器、回收真空泵等产品和部件组成的回收系统将油气收回地下储油罐。
根据加油站的加油机和地下管路的不同条件，可分别选择集中式或分散式回收系统。
二．集中式油气回收系统1.工艺原理：油气回收真空泵安装在罐区，每个加油站一套。
系统采用变频调速真空泵，根据加油负荷大小自动调整真空泵转速，实现一台真空泵匹配多台加油机的油气回收。
集中式二次油气回收系统示意图2.系统特点：变频调速，运行成本低、控制精确；配电及控制仅涉及配电室，与加油机不发生直接联系，施工难度小；加油机内安装简单，适合所有机型和所有加油站；远离加油场所，加油时感觉到的噪声更小；单泵最高回气量可达：750L/min。
三．分散式油气回收系统1.工艺原理：分散式油气回收系统中油气回收真空泵分散安装在每台加油机内。
分散式二次油气回收系统示意图2.系统特点：可以一泵一枪，也可以进行组合；单个真空泵故障，不影响其它加油枪油气回收；每台加油机可独立构成系统，便于在不同站点间更换；控制简单；加油机内必须有足够的安装空间。
四．主要部件及性能参数五．系统配置清单及规格1.DR-160集中式二次油气回收系统配置清单2.DR-30分散式二次油气回收系统配置清单六．二次油气回收设备质量保证承诺1. 项目中使用的加油站二次油气回收设备的各部件均采用国内外优质的元器件，保证产品的使用寿命；2. 产品严格按ISO9001质量保证体系进行质量控制，注重生产过程中的每一个质量细节，并拥有完善的售后服务体系；3. 加油站二次油气回收设备，严格按国家相关标准制造及验收，保证产品运行稳定；4. 我公司承诺胶管免费保修1年，油枪累计加油量≥250万升，其它部件免费保修1年；5. 设备安装调试完成后，由国家防爆电气产品监督检验中心做现场安全检查；6. 油气回收设备具备安全认证、技术认证证书及产品合格证；七．加油站二次油气回收设备主要技术指标1．二次油气回收系统气液比及油气回收率集中式油气回收系统油气回收气液比值均为1.0～1.2。
2．集中式二次油气回收设备加油流量变化率集中式油气回收系统单枪正常加油时的流量与多枪同时加油时的流量变化≤10%。
3．加油最大流速油气回收系统加油枪及配套的同轴胶管的最大流速均不大于2.6m/s。
4．电气设备防爆要求根据《爆炸和火灾危险环境电力装置设计规范》（GB50058-1992）2.4.2、5.3规定，油气回收泵符合规定要求，防爆标志分别为：ExdIIAT3，ExdIIBT4，并且满足乙醇汽油加油机的要求。
5．机泵电机防护类型油气回收泵电机已取得国内权威防爆认证机构的认证，其防护类型不低于IP44。
6．二次油气回收设备导电电阻油气回收系统所用油枪、油管、拉断阀、油气分离器转换接头的导电电阻≤10Ω，符合《燃油加油机国家标准》（GB/T9081-2001）。
7．噪声油气回收系统在运行中产生的噪音低于70分贝；油气回收系统在运行中产生的噪音低于70分贝，噪音符合《工业企业厂界噪声标准》（GB 12348-90）标准及《城市区域环境噪声标准》（GB 3096-93）标准。
8．对乙醇汽油适用性油气回收系统适用于乙醇汽油油气回收处理的要求。
9．设备运行环境油气回收系统适合的运行环境温度：-25℃～+50℃；相对湿度：20%～95%。
10．电源油气回收系统供电电源为220V/380V，50Hz；11．二次油气回收设备稳定性油气回收系统可保证8年的使用寿命内技术参数稳定，关键指标变化率≤10% 。
12．设备整体质量保证期油气回收系列产品整体质量保证期：设备经安装调试正常验收合格后1年，其中胶管免费保修1年，油枪累计加油量≥250万升。
13．技术服务可以为用户提供多种形式的技术培训（现场、用户处、公司）及现场安装指导。
免费维修与更换缺陷零部件响应时限为：收到客户电话通知后24小时响应。
