浅谈加油站油气回收系统

鲁京湘张宇峰

（中国石油北京销售公司100101北京市）摘要介绍了加油站油气回收系统改造、使用、检测、在线监控等环节应注意的主要问题及应对解决方法，为成品油销售系统响应国家环保部“十二五”全国推广加油站油气回收系统做好借鉴。

关键词加油站油气回收系统问题引言

为进一步改善大气质量，北京地区在奥运前率先组织了加油站等储运系统加装油气回收装置，2008年5月，改造工程全部完成，设备全面投入运行。在世博和亚运会之前，上海和广州也组织了加油站储运设施安装油气回收系统，集团公司将在“十二五”期间在全国有计划有重点推广加

装油气回收系统。本文阐述了加油站油气回收系

统从改造、使用、检测、在线检测环节中需要注

意的主要问题，为其他即将开展加装油气回收系

统的单位提供借鉴。

1加油站油气回收系统基本情况

1.1加油站油气回收系统简介

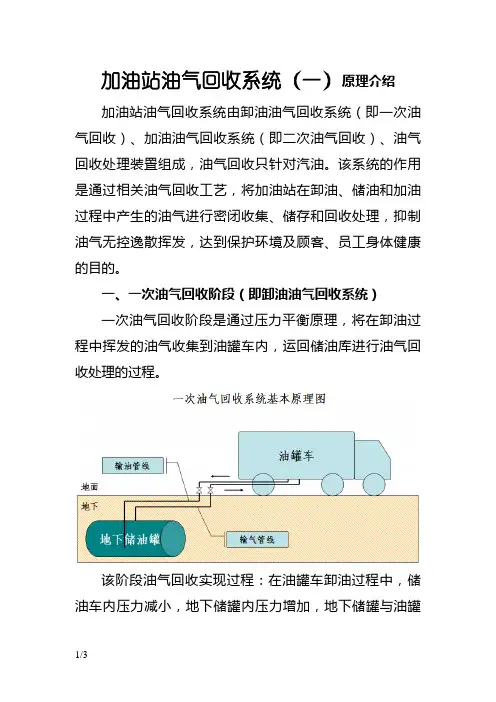

一次油气回收：汽油配送罐车卸油时，将产生的油气通过密闭方式收集到罐车

内的系统（GB20953-2007。

二次油气回收：给车辆油箱加注汽油时，将产生的油气通过密闭方式收集进入

埋地油罐的系统（GB20953-200*。

三次油气回收（即后处理装置）：针对加油油气回收系统部分排放的油气，通

过采用吸附、吸收、冷凝、膜分离等方法对这部分排放的油气进行回收处理的装置（GB20953-2007。

一次、二次、三次油气回收系统总称为：加油站油气回收系统。

在线监控系统：实时监测加油油气回收过程中的气液比、油气回收系统的密闭

性和管线液阻是否正常的系统，并能记录、储存、处理和传输监测数据。

1.2加油站油气回收系统主要设备简介

1.2.1 加油机

油气回收型加油机基本构造与普通型加油机基本相同，主要区别是加油机

内部加装了相关油气回收设备品牌二次回收泵及回气管路，更换了油气回收型加油枪、加油管。

1.2.2二次油气回收泵

二次油气回收泵是二次油气回收系统的心脏，从形式上可分为分散式（安装在

加油机内部）和集中式（靠近储油罐区独立安装）两种。分散式二次回收泵主要品

牌型号包括OPW V HEAL丫德国ZVA三个品牌。集中式二次回气泵主要品牌型号包括

富兰克林VP50Q HEALY Mini-jet9000 ，OPW-CVS-2

1.2.3三次油气回收尾气处理装置

三次油气回收系统尾气处理装置主要工作原理为汽油储油罐内压力升高到设定的感应压力上限（一般设定为+150Pa）,尾气处理装置自动开始运行，分离高浓度油气，排出清洁空气，当系统内压力降低到设定的感应压力下限（一般设定为一

150Pa）,装置自动停止运行并进入待机状态，周而复始、循环往复完成装置的油气处理、排放过程。三次油气回收设备主要品牌包括大连欧科力德、OPW V郑州永邦。

1.2.4油气回收系统在线监控装置

在线监控系统先处在试点过程中，主要品牌装置包括北京恒合信业技术有限公司在线监控装置，美国维德路特公司在线监控装置。

2加油站改造油气回收系统过程中应注意的问题

加油站油气回收系统在我国属于新兴事物，原有加油站基本未预留回气管路及相关附件，因此各油站加装油气回收系统时都需进行停业施工改造，施工改造的质量对整个油气回收系统在未来使用过程中的效果起着决定性的作用。

2.1卸油口、回气口改造问题

部分单位为节省费用，卸油口、回气口未加装截流阀、密封式快速接头，仅仅使用帽盖，其密封效果及其不良，导致油气严重泄漏，整个油气回收系统失效。

2.2 回气管铺设问题

加油站改造过程中，一般通过开挖地面，埋设回气管路（坡向油罐，坡度不小于1%，打压试验，回填管沟，地面硬化几步进行回气管路改造。但在部分加油站油气回收系统使用半年后，液阻问题逐步显现。通过现场研究判断其原因是，底下土质情况变化，部分管路坡向油罐坡度变化，甚至出现变形打弯情况，从而导致冷凝油气积聚，堵塞管路。因此在施工改造过程中，回气管沟硬化，或加大坡向油罐坡度是避免此问题的有效手段。

2.3密闭性问题

加油站油气回收系统密闭性是保证整个油气回收系统正常运行的核心问题，通过近两年的实践，发现P/V阀被堵塞无法完全回复正常状态、操作井量油口未加装球阀、油罐人孔、接卸油管线、回气管线、液位仪管线法兰连接处耐油密封胶垫、密封胶失效，液位仪串线管密封失效是导致加油站油气回收系统密闭性不合格的主要原因。

因此为了避免加油站油气回收系统在使用中发生此类问题，在加油站改造加装油气回收系统过程中非标油罐更换标准油罐，更新油罐、管线法兰连接处的胶垫，使用合格密封胶进行密封，各类油罐连接管线采取油罐人孔盖上直接焊接，操作井内法兰连接的方法，即解决了密闭性不合格的问题，又方便日后维护保养。

3加油站油气回收系统使用过程中应注意的问题

3.1回气泵电机反转

相关管理人员发现，部分采用分散式二次油气回收泵加油站，存在二次油气回收泵运行正常，气液比检测正常，但加油现场油气味较大的情况。经多次检测发现设备安装有误，油气回收泵电机反转。其导致油罐内油气被抽出与汽车油箱内油气全部在加油现场排放。此问题因无直观显示，且气液比检测正常，导致加油站一直花费精力寻找其他方面问题，从而长时间不能发现问题真实原因。

3.2油气回收型加油枪问题

部分加油站油气回收型加油枪的枪管内存油、滴漏现象较为普遍，而且油气回收型加油枪内部的0型密封圈易出问题，导致加油员提枪加油前，加油机自动走表。

3.3尾气排放处理装置运行次数频繁，导致设备损坏问题。

某加油站加油量较大，加油站油气回收系统密闭性，液阻，气液比三项指标合格，三次装置每天运行时间超过200分钟，2010年10月份加油站员工发现三次装置停止运行，经厂家检查发现尾气处理装置真空泵泵芯断裂导致设备损坏。经专业人员现场研究，发现因厂家将所有三次装置启动压力上限统一设置为+150Pa,此加油站又存在进站加油车辆多，加油时间长，从而导致三次尾气处理装置极短时间内达到启动压力，相关设备长期连续运行，无休息时间，从而快速达到使用寿命。

针对此问题我公司建议将此类汽油加油量大加油次数频繁的加油站三次装置启动压力设置为300Pa,且可根据加油站实际情况设置更高启动压力，同时尽量将加油枪气液比调至下限1.0。（注：DB11/ 208—2010《加油站油气排放控制和限值》对启动压力要求条款为推荐条款，非强制条款）

3.4尾气处理装置过滤组件被油品浸泡问题

某加油站尾气处理装置排放超标严重，经检查发现过滤组件被油品浸泡，导致过滤组件失效。相关失效部件需送回厂家清洗，如清洗效果不好，需更换此部件，
